Отопление на отработанном масле своими руками: обзор конструкций

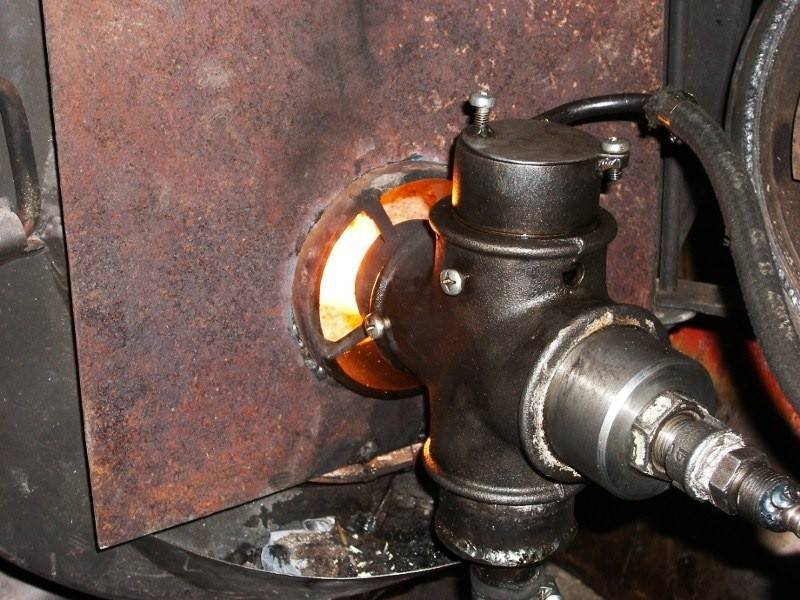

Общий вид готовой конструкции

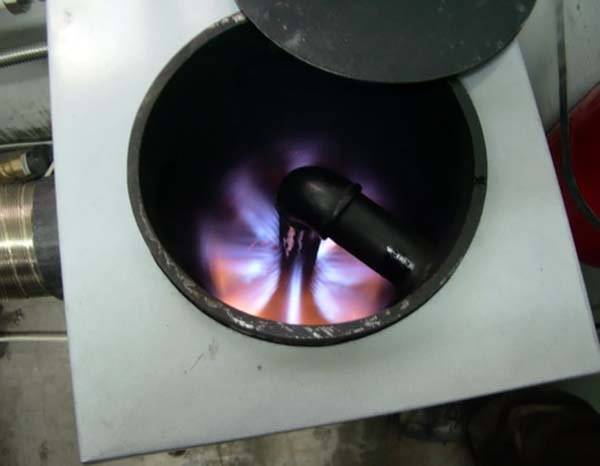

Когда работа горелки настроена правильно, никакого дыма быть не должно. На выходе будет лишь горячий волнистый воздух.

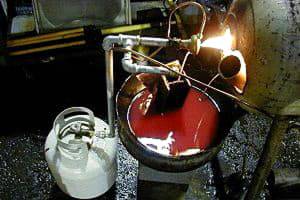

Под горелкой находится масляный насос. Его задача всасывать масло из резервуара, где отстаивается масло, которое два раза проходит вокруг баллона из пропана (одновременно нагреваясь), выходит на ручку от двери и в результате распыляется.

Обратите внимание: в данной установке нет регулирования подачи пропана, так как контролировать её одной только рукоятью баллона достаточно неудобно, однако на всё может быть установлена автоматика. Также, для простоты понимания конструкции нет топливного бака, взвесь сразу заливается в отстойник

Есть различные чертежи данных горелок, однако сейчас мы рассматриваем самый простой вариант

Также, для простоты понимания конструкции нет топливного бака, взвесь сразу заливается в отстойник. Есть различные чертежи данных горелок, однако сейчас мы рассматриваем самый простой вариант.

Преимущества данного типа горелки:

достаточно просто изготавливается без чьей-либо помощи.
дешевый способ получения тепла.
Эффективное и функциональное устройство, имеет небольшой вес, что даёт мобильность конструкции.

Принцип работы котлов на отработке

Самодельный котёл на отработанном масле может работать по одной из двух схем:

С горением топлива в одной ёмкости и его дожиганием во второй – своеобразная пиролизная схема;
С воспламенением подогретого и испарённого топлива – крайне эффективная схема.

Если поджечь отработанное масло в какой-либо ёмкости, оно будет гореть жёлтым, слегка коптящим пламенем. Даже если отобрать получаемое тепло в отопительную систему, его будет недостаточно для обогрева помещений. К тому же в продуктах сгорания мы найдём кучу недогоревших и токсичных компонентов. Поэтому главная задача отопительного котла на жидком топливе заключается в обеспечении оптимальных условий сгорания отработанного масла. Полученное тепло отправляется в водяной контур.

Первая схема используется в самых простых печах, наподобие вот этой:

Горение при такой схеме осуществляется с забором воздуха через регулировочную заслонку.

Здесь мы видим бак с топливом и регулировочной заслонкой, дожигатель и вторичную камеру. В дожигатель, через ряды боковых отверстий, подаётся вторичный воздух. Отработанное масло заливается в бак, поверх него наливается немного керосина, после чего производится розжиг.

Пламя в дожигателе будет сначала жёлтым, так как печь холодная. По мере прогрева оно приобретёт бело-розовый оттенок, появится гудение, характерное для мощного потока пламени. Это значит, что агрегат вышел на рабочий режим. Увеличив размер верхней камеры и дополнив её трубчатым теплообменником, мы получим простую печь на отработке с водяным контуром.

Для рассмотрения второй схемы водогрейного котла на отработанном масле мы возьмём следующую схему:

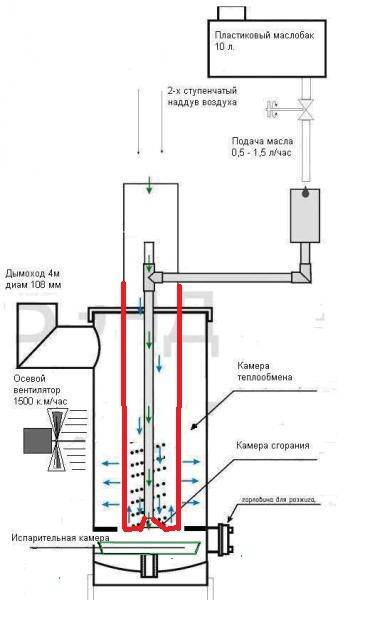

Схема и принцип действия водогрейного котла на отработанном масле

Это не совсем то, что нам нужно, но принцип тот же. Представленный на рисунке агрегат включает в себя несколько важных узлов. Первый узел – это топливный бак, который обеспечивает подачу отработанного масла в котёл. Подача должна быть капельной. Отработка поступает в чашу, в которой разжигается пламя. По мере прогрева конструкции масло начинает поступать в чашу уже горячим, температура его горения возрастает.

Горение осуществляется во внутреннем объёме печи, ограниченном металлическим цилиндром. Это наша камера сгорания – сверху в неё поступает воздух, в верхней боковой части располагается отвод под дымоход. На представленном чертеже изображён агрегат с поддувом, что делает его работу более эффективной. Водяной рубашки здесь нет, но есть вентилятор обдува, который обдувает воздухом внутренний цилиндр с камерой сгорания. Горячий воздух можно отправить через воздуховоды в обогреваемые помещения.

При использовании воздуховодов их необходимо тщательно утеплить, чтобы снизить потери тепла.

Организовать отопление на отработанном масле своими руками поможет водяной контур. Для этого убираем из чертежа вентилятор обдува и сопло отдачи горячего воздуха, никаких отверстий на их месте не будет. Вместо этого привариваем к цилиндру с камерой сгорания змеевик, играющий роль теплообменника. Его можно сделать из трубы подходящего диаметры. Концы трубы выводятся наружу – к ним подключается контур отопления.

Таким образом, мы сделали отличную печь на отработанном масле с водяным контуром. Осталось поработать над увеличением эффективности. Для этого мы можем обернуть дымоходную трубу дополнительным теплообменником и соединить его с основным. Теперь оборачиваем наш водогрейный отопительный котёл в теплоизоляцию, после чего облачаем его в дополнительный корпус – это поможет снизить тепловые потери.

Разновидности масляных котлов на отработанном масле

Существует три варианта котлов на отработанном масле: водонагревательный, отопительный и бытовой. Первый вариант является альтернативой современному бойлеру. Имея платформенную конструкцию, аппарат прогревает плоскую поверхность, где располагается водяной бак. На выходе емкости установлен небольшой насос, который осуществляет регулировку давления в системе.

Для водогрейных котлов на отработанном масле используется водяной бак объемом не более 140 л. Он нагревается на протяжении 2 часов, что в несколько раз быстрее скорости работы современного электрического бойлера. Масляный водонагреватель может работать в двух режимах: быстром и фитильном. Первый вариант используется для нагрева полностью холодной воды. Фитильный режим позволяет воде в емкости находиться в подогретом состоянии. Однако на это потребуется большое количество топливного ресурса.

Существует три варианта котлов на отработанном масле: водонагревательный, отопительный и бытовой

Бытовые котлы считаются идеальным решением для загородных домов. Они имеют встроенный механизм очистки газов, что способствует работе устройства без дыма. Подобные аппараты являются мобильными конструкциями, что позволят переносить их в любое место без нарушения работоспособности изделия. Это многофункциональное устройство позволяет не только отапливать помещение, но и подогревать пищу. Агрегат можно использовать на природе или во время путешествия.

Автоматика для котла на отработанном масле может выполнять различные функции. Здесь можно настроить контроль за разогревом теплоносителя, температурой воздуха в помещении. Такие аппараты устанавливаются на полу. Их стоимость зависит от функциональных особенностей устройства.

Благодаря компактным размерам водогрейного котла, его удобно установить в помещении котельной

Характеристика котла отопления на отработанном масле

Отопительный котел на отработанном масле должен располагаться в нежилом помещении. Как правило, для обогрева дома его устанавливают в специальной пристройке. Несмотря на то что современные устройства оснащены усовершенствованным фильтрационным блоком, в процессе работы они выделяют неприятный запах машинного масла.

Внутренняя часть блока оборудована обогревательным узлом с водяной трубочкой и гидропомпой. Последний элемент может работать от электрической сети или от генерируемой самим аппаратом энергии. С помощью гидропомпы в контуре осуществляется циркуляция теплоносителя в виде обычной воды.

Принцип работы устройства заключается в следующем. В камере сгорания осуществляется окисление масляных паров и воздушных масс, которые поступают под воздействием вентилируемого компрессора. Уровень огня регулируется с помощью шланга с клапаном. Вентилирующее устройство является единственным движимым элементом, вследствие чего оно может выйти строя.

Такие котлы характеризуются высокой производительностью и способностью длительное время поддерживать температуру воздуха в помещении. Емкость с топливом располагается на полу, а воздухонагреватель может быть закреплен на стене или потолке.

Внутренняя часть блока котла оборудована обогревательным узлом с водяной трубочкой и гидропомпой

Виды самодельных печек на отработке

Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

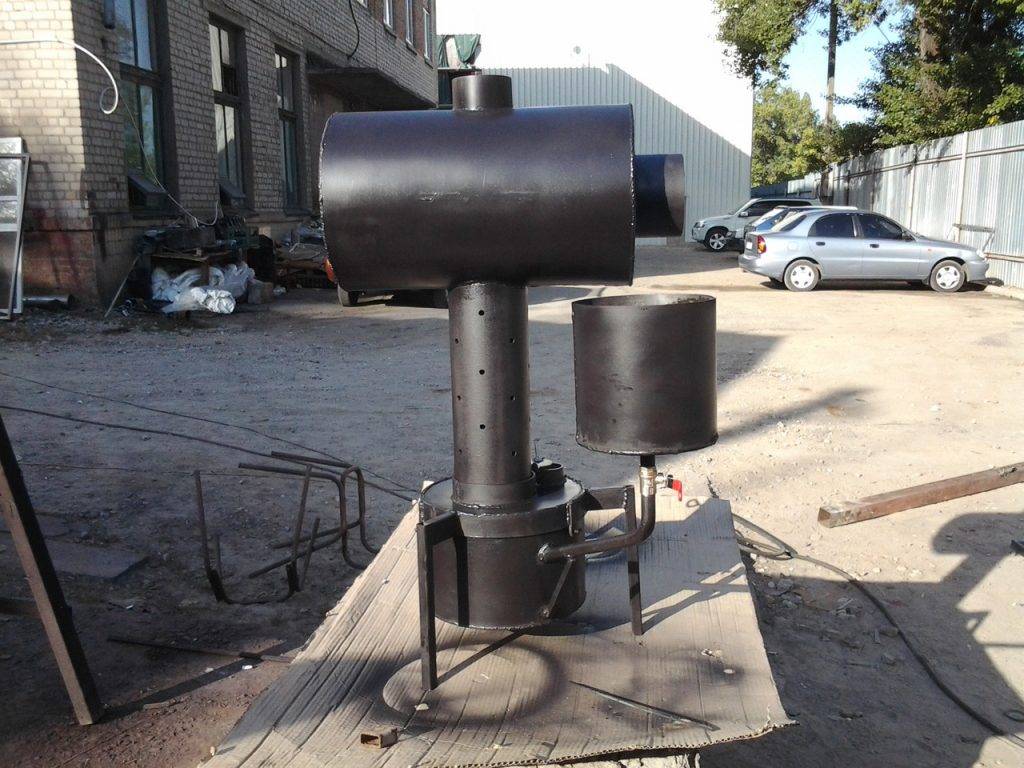

Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
Капельная печь на отработанном масле с закрытым дожигателем;
Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

Устройство и недостатки буржуйки открытого типа

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
неразъемный корпус тяжело чистить от сажи.

Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

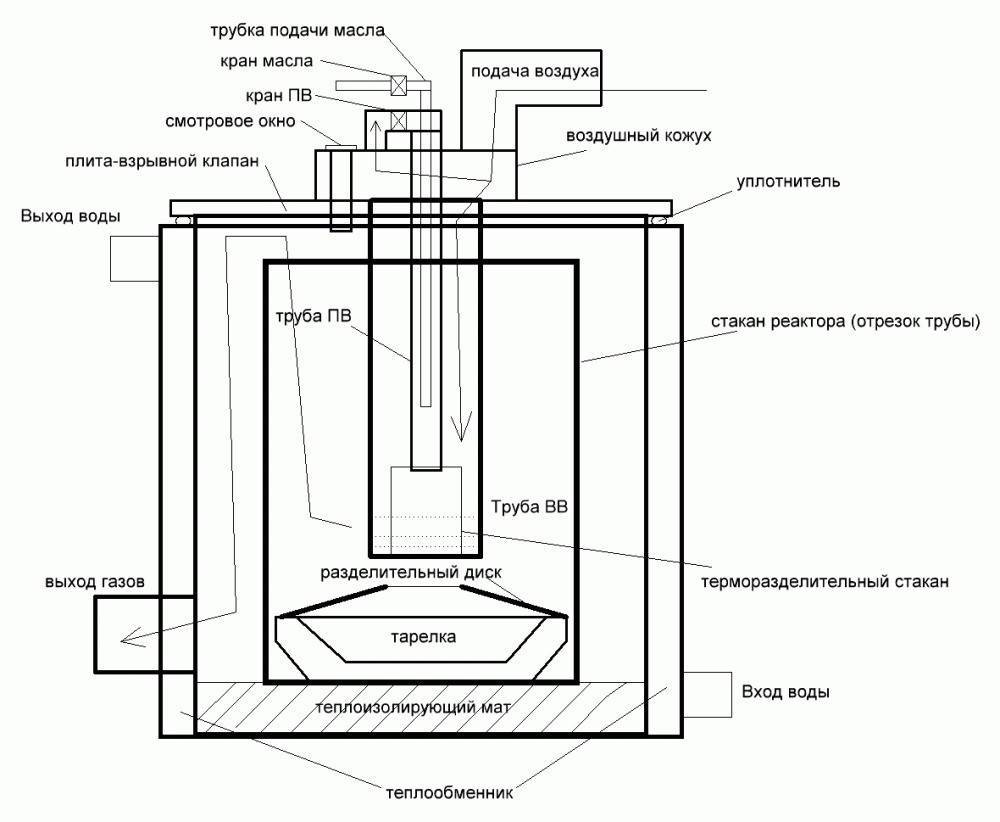

Схема капельницы с нижней подачей горючего из топливного бака самотеком

Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
Топливоподача и мощность агрегата поддается регулировке.
Нетребовательность к высоте дымохода и удобство очистки.

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку

Сборка самодельного отопительного прибора

Котел можно сделать различной формы в зависимости от желания хозяина. Как правило, она изготавливается круглой и прямоугольной.

Для того, чтобы начать сборку, следует подготовить необходимые материалы и инструменты для работы. Стандартный их список выглядит следующим образом:

листы стали, толщина которых составляет более 4 мм;
труба для воздуховода;
отрезки арматуры (4 шт.);
насос и компрессор;
расширительный бак;
сварочные инструменты;
полотно асбеста.

Так как котел может быть разной конфигурации, вместо основного материала можно использовать подручные средства, например, баллон или толстостенную трубу достаточно большого диаметра.

Изготовление корпуса котла

Чтобы собрать корпус котла, сначала необходимо взять трубу наибольшего диаметра и обрезать с обеих сторон для получения цилиндра, длина которого должна быть не более 1 м. Такую же цилиндрическую форму изготавливают из трубы меньшего сечения, но высотой 20 см.

После чего в пластинах вырезается отверстия, в которых диаметр одного должен быть равен 20 см, а второго – в соответствии с размерами дымохода. Затем цилиндр большего диаметра заваривают с обеих сторон заранее подготовленными пластинами таким образом, чтобы 20-сантиметровое отверстие получилось снизу.

В него встраивается цилиндр меньшего диаметра и приваривается. Дно трубы также следует закрыть пластиной и зафиксировать сваркой. Затем к корпусу крепятся ножки из арматуры, а также просверливается вентиляционные отверстия. После чего сверху цилиндрического устройства выполняют монтаж дымохода, а в нижней части с помощью болгарки вырезают дверцу.

Данный корпус имеет самую простую конфигурацию, но даже к нему можно подключить водяной контур. Для этого дополнительно подсоединяется расходная емкость для топлива, насос и воздушный компрессор. При этом также проводится контур для обеспечения циркуляции воды.

Монтаж горелки

Для обеспечения равномерного прогревания воды в котле для устройства с двухконтурной системой необходимо установить надежную горелку.

Готовую горелку можно приобрести в магазине или заказать у специалиста, но также можно изготовить самостоятельно, используя определенную схему.

Подготовка места для установки системы и вывод дымохода

Смонтированные части отопительного устройства, работающего на отработке, как правило, устанавливаются в углу строения. Так как котел весьма быстро нагревается, следует подготовить для этого пол и стены.

На место, где будет стоять система, необходимо сделать бетонную стяжку либо выполнить облицовку керамической плиткой. Прилегающие к устройству стены не должны быть изготовлены из легковоспламеняющихся материалов.

После того, как корпус отопительной системы будет зафиксирован в выбранном месте, необходимо приступить к установке дымохода. Как правило, его делают длиной не менее 4 м.

На участке потолочного покрытия, где труба выходит на улицу, ставится жаростойкий кожух, функцию которого могут выполнить несколько слоев асбеста. Чтобы обеспечить регулировку тяги, дымоход оснащается металлической заслонкой.

Как подсоединить водяной контур?

Чертежи котлов отработанном масле своими руками.

Для того, чтобы поставить своими руками водяной контур на конструкцию, работающую на отработке, сначала потребуется выполнить монтаж трубопровода и батарей, которые присоединяются друг к другу и фиксируются по периметру помещения вдоль стен. После чего необходимо подобрать емкость для воды и надежно закрепить на корпус котла с помощью болтов либо сварки.

Сверху емкости вырезается отверстие и приваривается труба для подачи нагретой жидкости в систему. Внизу контура крепится другая труба, чтобы остывшая вода возвращалась вкотел.

Система отопленияна отработке своими руками – удобная и простая конструкция не только при монтаже, но и при использовании. Установив данное оборудование, можно проводить больше времени в гараже даже при сильных морозах.

Обвязка. Дублирование печи на отработке электрическим агрегатом

Перед подключением котла следует продумать не только способ монтажа и точки размещения дополнительных устройств и запорно-регулировочной арматуры, но и способ вывода дымовой трубы наружу. Если она будет проходить через потолок, построенный с использованием легковоспламеняющихся материалов, то в нём устанавливают металлический пенал вдвое большего диаметра. Свободное пространство между трубами заполняют асбестом или другим негорючим материалом с хорошими теплоизоляционными свойствами.

Простейшим способом обвязки котла является интеграция в гравитационную систему отопления. Несмотря на простоту, его надёжность очень высока, поскольку в этом случае отпадает потребность в циркуляционном насосе и устройствах автоматики. Тем не менее использование дополнительного оборудования позволяет ускорить доставку теплоносителя к потребителям и выровнять температуру во всех точках системы, что даёт экономию топлива и повышает комфорт. В этих целях на обратной магистрали перед самым входом в котёл устанавливают центробежный насос и расширительный бак мембранного типа. Он необходим для того, чтобы система не разгерметизировалась при повышении температуры и давления. К верхнему патрубку подсоединяют напорную магистраль, а для регулировки температуры потребителей перед каждым радиатором устанавливают термостатическую головку или другое регулирующее устройство (трёхходовой клапан, вентиль для уменьшения сечения подающей трубы и т. д.). Для удаления воздушных пробок в верхней точки системы монтируют воздухоотводчик.

Схема обвязки котла, работающего на отработанном масле

Обвязка агрегата, работающего на отработке, требует учитывать инерционность этого вида оборудования. Другими словами, изменение температуры теплоносителя происходит постепенно, поэтому агрегат обязательно оснащают предохранительным клапаном. Он позволит сбросить давление при его повышении до критического уровня. Неплохим способом обезопасить и выровнять температуру является последовательное подключение водонагревателя косвенного нагрева. Он послужит тем самым буфером, который возьмёт на себя лишнее тепло в случае избыточного роста температуры.

Когда хотят подстраховаться на случай нехватки отработанного масла, рядом с самодельным котлом устанавливается электрический. Подключить дополнительный агрегат можно двумя способами — последовательно или в параллель. Достоинство первого способа заключается в том, что нагретый с помощью пламенной чаши теплоноситель будет поступать в электрический котёл, который можно настроить на определённую температуру срабатывания. При уменьшении пламени горелки он будет включаться и повышать температуру воды до нужного значения. Недостатком подобного способа является увеличение длины магистрали, а также полная неработоспособность системы в случае демонтажа одного из котлов для ремонта.

Параллельное включение подразумевает независимую работу двух отопительных агрегатов и характеризуется отсутствием указанных недостатков. К сожалению, и этот способ не лишён минусов, один из которых — необходимость монтажа гидрострелки и точного согласования режима работы и подачи обратной магистрали. К тому же фитингов, труб и арматуры при параллельном включении пойдёт намного больше, что непременно приведёт к увеличению стоимости и усложнению монтажа.

Видео: Автоматизированная работа агрегата с водяным контуром

Сегодня сжигание отработанного автомобильного масла является наиболее дешёвым и доступным способом утилизации. К сожалению, этот метод является не самым безопасным для окружающей среды, особенно при неполном сгорании топлива. Дело в том, что присадки и добавки, которые производители используют для повышения ресурса силовых агрегатов, являются вредными канцерогенными веществами. Котёл, который мы предлагаем к изготовлению, спроектирован с учётом сжигания отработки при максимальной температуре. Это способствует полному распаду химических составляющих на безопасные вещества. Поэтому, приступая к работе, будьте внимательны в расчётах и прислушивайтесь к советам и рекомендациям специалистов.

(2 голоса, среднее: 3 из 5)

Как сделать котел на отработанном масле своими руками

Простота конструкции таких отопительных приборов позволяет изготовить их самостоятельно. При этом необходимо владеть слесарными и сварочными навыками.

Инструменты и материалы

Чтобы изготовить котел своими руками требуются такие приспособления:

болгарка;
сварочный аппарат;
молоток.

Для изготовления котла на отработанном масле своими руками не забудьте болгарку

В качестве материала для отопительной конструкции необходимо приобрести:

огнеупорное асбестовое полотно;
герметик термостойкий;
стальной лист толщиной 4 миллиметра;
металлическая труба с сечением 20 и 50 сантиметров;
компрессор;
вентиляционную трубу;
сгоны;
болты;
стальные переходники;
углы полудюймовые;
тройники;
арматуру сечением 8 миллиметров;
насос;
бачок расширительный.

Корпус котла для обогрева небольших помещений можно сделать из трубы, для устройства с более высокой мощностью лучше всего использовать стальные листы.

Процесс изготовления

Агрегат на отработанном масле можно соорудить любой формы. Для обогрева гаража или малогабаритных сельскохозяйственных построек лучше всего сделать небольшой котел из труб.

Изготовление такого отопительного устройства состоит из таких этапов:

Металлическая труба с большим сечением обрезается так, чтобы ее размер соответствовал одному метру. Из стали заготавливаются два круга соответствующие диаметру 50 сантиметров.
Вторая труба с меньшим диаметром укорачивается до 20 сантиметров.
В подготовленной круглой пластине, которая будет служить в качестве крышки, вырезается отверстие соответствующее размеру дымохода.
Во втором металлическом круге, предназначенном для дна конструкции, проделывается проем, к которому присоединяется с помощью сварки конец трубы меньшего диаметра.
Вырезаем крышку для трубы с сечением 20 сантиметров. Все подготовленные круги привариваются по назначению.
Из арматуры сооружаются ножки, которые крепятся ко дну корпуса.
В трубе сверлятся небольшие отверстия для вентиляции. Снизу устанавливается емкость небольшого размера.
В нижней части корпуса с помощью болгарки вырезается проем для дверцы.
Сверху к конструкции крепится дымоход.

Для работы такого простого котла на отработке требуется всего лишь в резервуар снизу залить масло и подпалить его с помощью фитиля. Перед этим новую конструкцию следует проверить на герметичность и целостность всех швов.

Сооружение более мощного котла

Из листовой прочной стали изготавливается два короба, которые соединяются с помощью трубы перфорированной. В конструкции она используется в качестве воздухоотвода.

Последующий процесс изготовления отопительного прибора имеет некоторые особенности:

В нижнем корпусе котла проделывается отверстие для подачи масла в испарительный резервуар. Напротив этой емкости закрепляется заслонка.
Короб, расположенный в верхней части дополняется специальным отверстием для дымоходной трубы.
Конструкция оснащается воздушным компрессором, насосом для подачи масла и емкостью в которую заливается топливо.

Котел на отработанном масле своими руками

Если требуется нагрев воды, то подключается дополнительный контур, который требует установку горелки. Соорудить ее можно самостоятельно:

уголки размером половину дюйма соединяются за счет сгонов и тройников;
на маслопровод закрепляется штуцер с помощью переходников;
все соединения предварительно обрабатываются герметиком;
из листовой стали вырезается крышка горелки, соответствующая гнездам на изготовленном котле;
для установки горелки используются две разного размера пластины из стали;
внутренняя часть переходника трубки плотно перекрываются асбестовым полотном, которое крепится герметиком и фиксируется проволокой;
горелка вставляется в предназначенный для нее корпус;
после этого пластина меньшего размера фиксируется в гнезде и покрывается четырьмя слоями асбеста;
большая пластина монтируется в качестве крепежной накладки;
в ней просверливаются дыры для креплений, а сверху наносится асбестовое полотно;
две подготовленные пластины соединяются с помощью болтов.

Чтобы горелка не распалась во время работы котла, следует тщательно и достаточно плотно скреплять все детали. Поджигается прибор за счет свечи накаливания.

Котлы на отработанном масле считаются экономичными и практичными приборами. Их можно приобрести в специализированном магазине или соорудить самостоятельно. При использовании таких отопительных устройств необходимо помнить о правилах безопасности, которые включают в себя обязательную установку дымохода, наличие вентиляционной системы и правильное хранение жидкого топлива.

Изготавливаем теплогенератор из баллона

Первым делом подготовьте к свариванию газовые баллоны – удалите сферические части (не забудьте наполнить предварительно водой!) и отрежьте один сосуд по размеру, чтобы вместе они составили корпус требуемой высоты (1 м).

Вентиль выворачиваем трубным и гаечным ключом. Если не получается, то подпиливаем и аккуратно отбиваем молотком

Заготовьте остальные материалы, учитывая следующие рекомендации:

камеру сгорания и пламенную чашу лучше сделать из нержавеющей стали толщиной 1.5—3 мм (например, марки 12X18H12T);
если нержавейку отыскать не удалось, используйте черную сталь марки Ст3 — Ст20 от 4 мм толщиной;
трубку подачи отработанного масла тоже подберите нержавеющую;
толщина стенок жаровых труб – не менее 3.5 мм;
для герметизации верхней крышки подберите стальную полосу 40 х 4 мм (ободок) и асбестовый шнур;
подготовьте листовой металл 3 мм на изготовление ревизионного люка;
на теплообменник берите трубы с толщиной стенки минимум 4 мм.

Варианты изготовления чаш, устанавливаемых на дно отопительного агрегата

Процесс изготовления двухходового котла на отработке выглядит так:

Нарежьте жаровые трубы Ø32 мм по размеру и сварите теплообменник, используя один баллон в качестве наружного кожуха, а трубу Ø150 мм – стенок камеры сгорания.
Приделайте к теплообменнику подводящие патрубки системы водяного отопления.
Во втором баллоне вырежьте отверстия под ревизионный люк и дымоходный патрубок. Приварите штуцер Ø114 мм и выполните горловину с крышкой из листовой стали.
Сварите оба резервуара в один корпус. Сверху выполните обечайку из железной полосы – она послужит уплотнением крышки. Щель между кромками заполните асбестовым шнуром.
Изготовьте дожигатель в соответствии с чертежом. Проделайте в полусферической крышке (в прошлом – торец баллона) отверстия для смотрового окна и установки дожигателя (по class=»aligncenter» width=»550″ height=»733″
Крышку оснастите ручками и заслонкой на окошке. Трубу дожигателя допускается приварить к ней наглухо либо прикрутить болтами с уплотнением асбестовым шнуром.

С нижнего торца перфорированная труба закрывается заглушкой, где проделано 4 отверстия – одно посередине, оставшиеся три – радиально. В центральное отверстие выводится трубка маслопровода и обваривается. Последний шаг – изготовление пламенной чаши котла, где будет гореть отработанное масло.

Нижняя (торцевая) часть дожигателя с 3 отверстиями Ø4 мм

По окончании сборки приварите к трубе–дожигателю колено с фланцем и установите «улитку». Чтобы наружная металлическая стенка водяной рубашки не теряла напрасно тепло и не обогревала помещение котельной, выполните изоляцию корпуса из негорючей базальтовой ваты. Простейший способ — примотать утеплитель шпагатом, а затем обернуть тонколистовым крашеным металлом.

Наружную обшивку теплогенератора можно сделать прямоугольной

Более наглядно процесс изготовления жидкотопливного котла продемонстрирован в следующем видео:

Отличительные характеристики конструкций на отработке

Принцип работы печки основывается на терморазложении горючего – пиролизе. В ней применяется теплота горения отработки, такой процесс самостоятельно поддерживается и регулируется. Но сначала горючее необходимо выпарить, а пары нагревают до 300-400℃, затем пиролиз станет нарастать в печи.

В нижнем отделе печки осуществляется нагрев и испарение отработки. Горючие пары подымаются и, поступая по трубе, взаимодействуют с кислородом, растворённым в воздушной среде.

В верхней секции печки состав возгорается, и сжигается в другом отделе. При горении паров выделяется существенно больший объём тепла и образуется мало дыма.

Второй метод раздела жидкости на «легкогорящие» элементы эффектнее, но труднее в осуществлении. Для испарения в нижний отдел масляной печи помещается чаша из металла. Она накаливается, падающие на неё капельки немедленно преобразуются в горючие пары. Свечение в печи красивое, имеет бело-голубой оттенок.

Для достижения наибольшего эффекта от сгорания топлива, горючее подаётся в нижний отдел совсем маленькими дозами: каплями или тонкой струёй.

Принцип работы отопительных котлов на отработке

В большинстве случаев котел на отработке относится к агрегатам пиролизного типа. Иными словами, в нем нагревается не топливо, а газовоздушная смесь, которая выделяется при подогреве отработанного масла.

По способу подачи отработки выделяют две разновидности котлов:

самотечная подача осуществляется за счет использования принципов сообщающихся сосудов;
также есть капельная подача и принудительное нагнетание маслонасосом.

Нагревательное оборудование, работающее на отработке, не источает неприятные запахи, потому что все топливо полностью сгорает. В процессе сгорания выделяется углекислый газ. Поскольку отработанное масло считается отходами, расходы на покупку нагревательного оборудования быстро окупаются.

Плюсы и минусы котлов на масле

Жидкотопливный котел отопления имеет следующие преимущества:

Отопительный прибор стоит недорого в сравнении с другими разновидностями нагревателей для систем отопления. При желании котел можно сделать собственноручно, тогда он обойдется еще дешевле.
Топливные ресурсы доступны в большинстве регионов. Отработку можно покупать на складах. У некоторых людей есть возможность получать отработанное масло совершенно бесплатно.
Эффективность нагревательного оборудования достаточно высокая.
Котел, работающий на отработанном масле, является многофункциональным агрегатом.
Отопительный прибор отличается простотой установки и эксплуатации.

Недостатком агрегатов является то, что для эффективной работы отопительного оборудования нужно покупать только качественную очищенную отработку, не содержащую различные примеси. Недостатком является и частое обслуживание агрегата. Камеру сгорания придется чистить каждые две недели. Раз в месяц очищают фильтра. В помещении, где будет установлен котел, обязательно должна быть система вентиляции. Отработанное топливо нужно хранить в определенных условиях. Для этого понадобится много емкостей.

Особенности обустройства отопления на отработанном масле с помощью печек и котлов

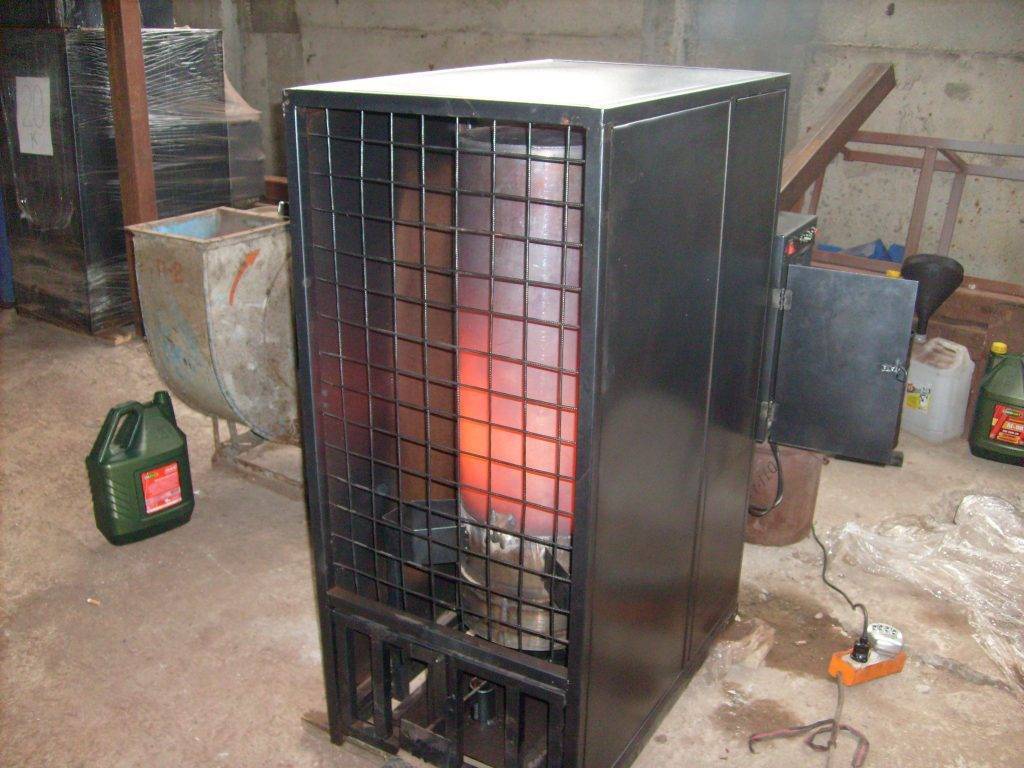

Общий вид готовой конструкции

Принцип работы котлов на отработке

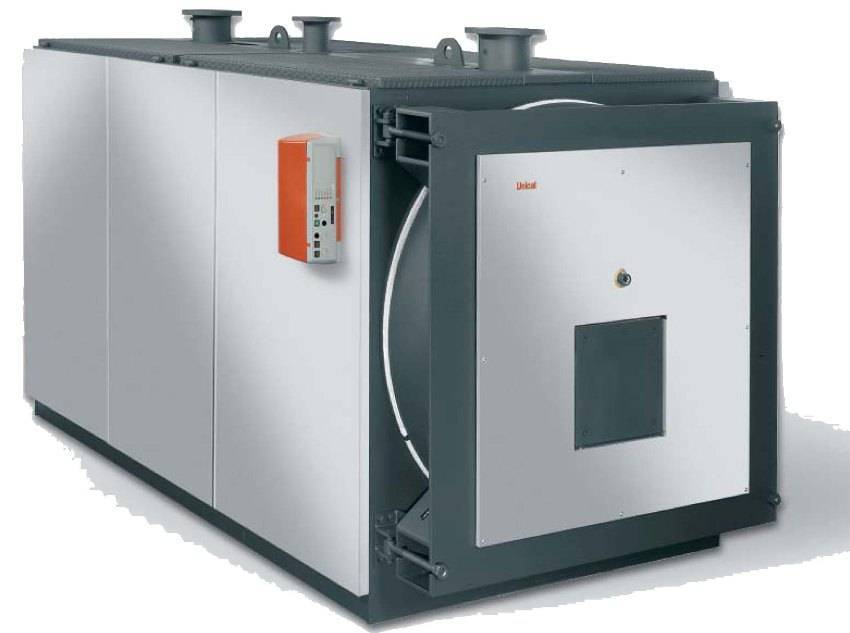

Разновидности масляных котлов на отработанном масле

Характеристика котла отопления на отработанном масле

Виды самодельных печек на отработке
