Система отопления с естественной циркуляцией

Почему падает давление в закрытой системе отопления?

Причина, по которой падает давление, существует одна – отсутствие герметичности, то бишь, протечка. Вопрос в том, чтобы ее найти. Характерным признаком протечки служит лужица в определенном месте либо бурое пятно, когда вода успевает высохнуть. В процессе поиска следует осмотреть следующие узлы и элементы:

  • соединения труб и фитинги: бывает, что в последних возникают трещины;
  • автоматические воздухоотводчики: неисправный элемент с застрявшим поплавком будет пропускать воду;
  • запорно — регулирующая арматура, предохранительный клапан;
  • расширительный бак: трещина в мембране вызовет падение давления, появление воздуха в системе и частое отключение котла.

Для устранения протечки не обойтись без частичного или полного опорожнения трубопроводов. По окончании работ придется снова залить воду в систему, создать необходимое давление и проследить за манометром в течении нескольких дней.

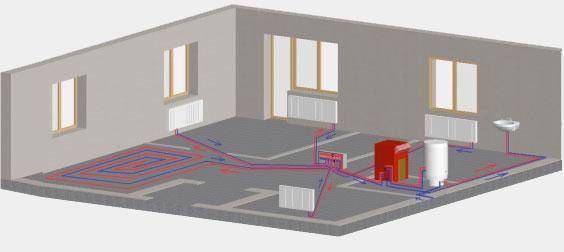

Схема разводки отопления в частном доме

При планировании отопления в частном доме нужно учесть все возможные факторы, чтобы ничего не упустить. Существует не много схем , но каждая очень сильно отличается друг от друга.

По различию работы отопление бывает двух видов:

  1. Естественное течение теплоносителя.
  2. С циркуляцией, то есть насосом.

А разводка труб бывает однотрубная или двухтрубная, выбор которых зависит от помещения, от количеств комнат.

Рассмотрим два вида отопления, первое из которых естественное течение теплоносителя.

Циркуляция воды происходит за счет того, что вода, выходящая из котла, является горячей и имеет меньшую плотность и вес, вытесняется холодной водой, у которой плотность и вес больше, при встрече вод возникает не сильное давление, которое и способствует естественное течению воды по трубам.

Второй вид отопления — это с насосом, то есть принудительная циркуляция. Движение воды зависит от работы насоса, диаметр трубы уже может быть небольшим, и есть выбор установки труб, так как уклоны здесь хоть и нужны, но совсем небольшие, по сравнению с первой схемой отопления.

Сделать отопление в частном доме можно однотрубной системой или двухтрубной, у каждого вида есть свои плюсы и минусы, а также разновидность в использовании.

Однотрубная

Однотрубная система или как еще ее называют «Ленинградка» – это когда подача горячей воды и отвода холодной воды происходит в одной трубе. Главное преимущество такой системы является – меньшая длина трубы.

Положительное от этой системы то, что простой монтаж и достаточно быстрый, меньшая затрата на трубы и все составляющие, и протекает такое отопление гораздо меньше.

Как и в любом деле есть свои минусы

Основной, наверное, самый главный минус это уменьшение температуры воды, которая проходит через все батареи, поэтому в такой системе часто ставят больше батарей, но важно, что батарей вешать много нельзя, так как вода будет быстро остывать, и тепло радиаторы отопления отдавать не будут

Есть еще один минус, это когда отключаешь одну часть отопления, то во второй части отопления начинает расти температура.

Однотрубную систему не применяют с вертикальной нижней разводкой, так как длина труб будет достигать такой длины, как и у двухтрубной системы, и закрывает все свои плюсы, а минусы такой системы никуда не денутся.

Подключение однотрубной системы происходит через байпас. Байпас – это резервный путь, при котором можно отключить одну ветвь отопления, если произойдет какая – то непредвиденная ситуация, и в тот же момент остаться с отоплением в другой ветви.

При установке батареи, можно не устанавливать краны, но если с ней что – то случиться, и понадобиться ремонт, то придется сливать воду со всей части данной ветви.

Самым практичным вариантом установки батареи – это взять стальную трубу, диаметров около 2 дюймов, тогда можно ее устанавливать без кранов и фитингов, так как труба в меньшей вероятности сможет, когда либо, дать протечку.

Двухтрубная

Двухтрубная система отопления состоит из двух труб, верхняя и нижняя, в которой в одной трубе находится горячая вода, а в другой холодная.

  • температура воды одинаковая;
  • при случае отключения одной или более батарей, температура в других будет неизменна,
  • в одном контуре можно повесить сколько угодно батарей, которые зависят только от пропускной системы труб.

Есть и минусы – при монтаже, понадобиться больше труб. Поэтому будет больше денежная затрата на материал, и не все хотят видеть в своем интерьере две трубы.

Количество дополнительных запчастей, таких как фитинги и краны, почти ровное количество с однотрубной системой.

Двухтрубная система отопления делится еще на два вида:

  • попутная;
  • тупиковая.

Это зависит от движения горячей и холодной воды.

В попутном виде отопления две воды двигаются в одном направлении. А в тупиковом виде отопления, движение вод встречное, поэтому батареи, установленные рядом с котлом, нагреваются быстрее.

Вертикальная

Лучевая разводка является самым популярным видом в домах, с большим количеством батарей. Для нее необходимо на каждом этаже дома сделать распределительный коллектор, от которого раскиданы индивидуальные ветви на каждую батарею. Данный узел подключается к вертикальному стояку, который проходит через все этажи к котлу. Это способ самый дорогой.

Горизонтальная

Горизонтальная прокладка труб является одной из популярных схем. Диаметр трубы небольшой, магистрали прячут под полом, давление, которое создает насос, позволяет сделать несколько тупиковых ветвей.

Классификация однотрубных систем отопления

В данном виде отопления отсутствуют разделения на обратные и подающие трубопроводы, поскольку теплоноситель после выхода из котла идет по одному кольцу, после чего опять возвращается в котел. Радиаторы в данном случае имеют последовательное расположение. В каждый из этих радиаторов теплоноситель попадает по очереди, сначала в первый, потом во второй и так далее. Однако температура теплоносителя будет снижаться, и последний в системе отопительный прибор будет иметь температуру ниже первого.

Классификация однотрубных систем отопления выглядит так, каждый из видов при этом имеет свои собственные схемы:

  • закрытые системы отопления, которые не сообщаются с воздухом. Отличаются избыточным давлением, воздух можно сбросить только вручную посредством специальных вентилей или же автоматических воздушных клапанов. Подобные системы отопления могут работать с циркулярными насосами. Такое отопление также может иметь нижнюю разводку и соответствующую схему;
  • открытые системы отопления, которые сообщаются с атмосферой при помощи расширительного бака для сбрасывания лишнего воздуха. В данном случае кольцо с теплоносителем следует размещать выше уровня приборов отопления, в противном же случае в них будет собираться воздух и циркуляция воды будет нарушена;
  • горизонтальные – в таких системах трубы теплоносителя размещены горизонтально. Это отлично подходит для частных одноэтажных домой или же квартир, где есть автономная система отопления. Однотрубный вид отопления с нижней разводкой и соответствующая схема – лучший вариант;
  • вертикальные – трубы теплоносителя в данном случае размещены в вертикальной плоскости. Такая система отопления лучше всего подходит для частных жилых домов, состоящих из двух-четырех этажей.

Нижняя и горизонтальная разводка системы и ее схемы

Циркуляция теплоносителя в горизонтальной схеме прокладки труб обеспечивается при помощи насоса. А подающие трубы размещены над полом или под ним. Горизонтальная магистраль с нижней разводкой должна быть проложена с небольшим уклоном от котла, радиаторы же нужно ставить все на одном уровне.

В домах, где два этажа, подобная схема разводки имеет два стояка — подающий и обратный, вертикальная же схема допускает их большее количество. Во время принудительной циркуляции теплоагента с применением насоса температура в помещении повышается намного быстрее. Поэтому чтобы установить такую систему отопления нужно использовать трубы с меньшим диаметром, нежели в случаях естественного движения теплоносителя.

На трубах, которые входят в этажи, нужно ставить вентили, которые будут регулировать подачу горячей воды на каждый этаж.

Рассмотрим некоторые схемы разводки для однотрубной системы отопления:

  • схема с вертикальной подачей – может иметь естественную или принудительную циркуляцию. При отсутствии насоса теплоноситель циркулирует посредством смены плотности во время остывания при теплообмене. От котла вода поднимается в магистраль верхних этажей, затем по стоякам распределяется по радиаторам и остывает в них, после чего опять возвращается в котел;
  • схема однотрубной вертикальной системы с нижней разводкой. В схеме с нижней разводкой возвратная и подающая магистрали идут ниже приборов отопления, а трубопровод проложен в подвале. Теплоноситель подается по стоку, проходит через радиатор и возвращается вниз в подвал через опускной стояк. При данном методе разводки теплопотерь будет значительно меньше, чем тогда, когда трубы находятся на чердаке. Да и обслуживать систему отопления с данной схемой разводки будет очень просто;
  • схема однотрубной системы с верхней разводкой. Подающий трубопровод в данной схеме разводки расположен над радиаторами. Подающая магистраль проходит под потолком или через чердак. Через эту магистраль стояки идут вниз и к ним по одному крепятся радиаторы. Обратная магистраль идет или по полу, или под ним или через подвал. Такая схема разводки подойдет в случае естественной циркуляции теплоносителя.

Помните, что если вы не хотите поднимать порог дверей с целью прокладки подающей трубы, вы можете плавно ее понизить под дверью на маленьком кусочке земли с выдерживанием общего уклона.

Типы двухтрубной системы горизонтальной компоновки

Самый распространенный вариант обогрева жилого одноэтажного дома — двухтрубная система теплоснабжения с горизонтальной разводкой.

Для организации такого отопительного контура используются следующие схемы:

  • тройниковая или по другому периметральная;
  • коллекторная, иначе лучевая.

Согласно тройниковой схеме трубы соединяются тройниками, трубопроводы прокладываются по периметру помещения, последовательно подключаются к приборам. Теплоноситель в периметральной системе перетекает от одной батареи в другую, несколько остывая по пути.

По движению нагретого и остывшего теплоносителя тройниковые варианты подразделяются на попутные и встречные. В тупиковой схеме горячая и охлажденная вода перемещается в разных направлениях. В попутной нагретый и отработанный теплоноситель течет в одну сторону.

В коллекторной схеме от центрального органа системы, коллектора, трубы проводятся к каждому из радиаторов, за счет чего теплоноситель поступает во все приборы одновременно.

Принцип устройства напоминает солнечные лучи, исходящие от расположенного обычно в центре распределителя теплового потока. В лучевых разновидностях разводки теплоноситель движется только в разные стороны.

Схема с естественной циркуляцией

Чтобы понять принцип действия гравитационной системы, изучите типовую схему, применяющуюся в двухэтажных частных домах. Здесь реализована комбинированная разводка: подача и возврат теплоносителя происходит по двум горизонтальным магистралям, объединенным однотрубными вертикальными стояками с радиаторами.

Как работает самотечное отопление двухэтажного дома:

  1. Удельный вес нагреваемой котлом воды становится меньше. Более холодный и тяжелый теплоноситель начинает вытеснять горячую воду вверх и занимать ее место в теплообменнике.
  2. Нагретый теплоноситель движется по вертикальному коллектору и распределяется по горизонтальным магистралям, проложенным с уклоном в сторону радиаторов. Скорость течения невелика – порядка 0.1—0.2 м/с.
  3. Расходясь по стоякам, вода попадает в батареи, где успешно отдает теплоту и охлаждается. Под воздействием гравитации она возвращается в котел по обратному коллектору, собирающему теплоноситель из остальных стояков.
  4. Прирост объема воды компенсируется расширительным баком, установленным в самой высокой точке. Обычно утепленная емкость располагается на чердаке здания.

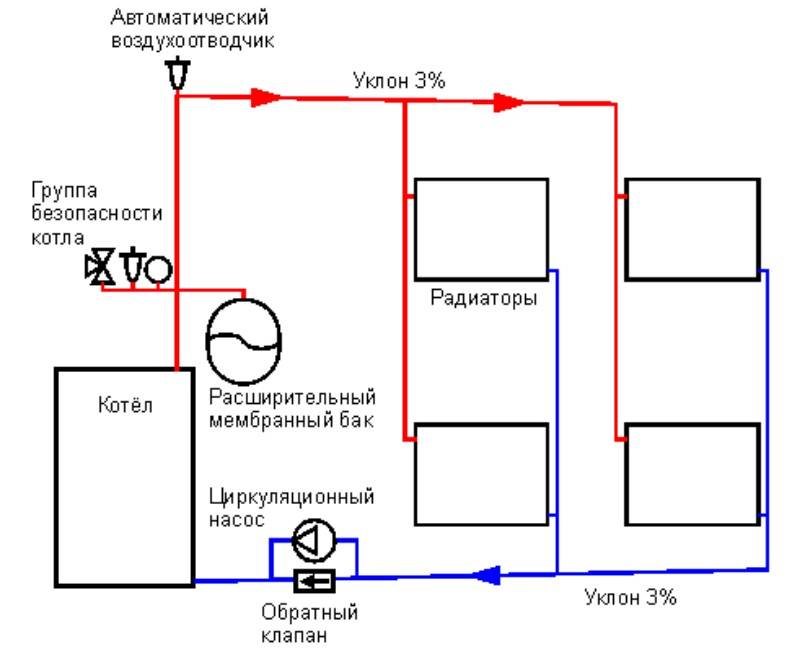

Принципиальная схема самотечной разводки с циркуляционным насосом

В современном исполнении гравитационные системы оснащаются насосами, ускоряющими циркуляцию и прогрев помещений. Перекачивающий агрегат ставится на байпасе параллельно подающей магистрали и функционирует при наличии электроэнергии. Когда свет отключается, насос бездействует, а теплоноситель циркулирует за счет гравитации.

Сфера применения и недостатки самотека

Назначение гравитационной схемы – теплоснабжение жилищ без привязки к электричеству, что актуально в отдаленных регионах с частыми отключениями света. Сеть самотечных трубопроводов и батарей способна работать вместе с любым энергонезависимым котлом либо от печного (раньше говорили – парового) отопления.

Разберем отрицательные стороны использования самотека:

  • из-за малой скорости протока нужно повышать расход теплоносителя за счет применения труб большого диаметра, иначе радиаторы не прогреются;
  • чтобы «подстегнуть» естественную циркуляцию, горизонтальные участки прокладываются с уклоном 2—3 мм на 1 м магистрали;
  • здоровые трубы, идущие под потолком второго этажа и над полом первого, портят внешний вид комнат, что заметно на фото;
  • затруднено автоматическое регулирование температуры воздуха – на батареи нужно покупать только полнопроходные термостатические клапаны, не препятствующие конвективной циркуляции теплоносителя;
  • схема неспособна работать с теплыми полами и в 3-этажном доме;
  • увеличенный объем воды в отопительной сети подразумевает длительный прогрев и большие затраты топлива.

Чтобы выполнить требование №1 (смотри первый раздел) в условиях ненадежного электроснабжения, хозяину двухэтажного частного дома придется нести расходы на материалы – трубы повышенного диаметра и облицовку для изготовления декоративных коробов. Остальные минусы некритичны – медленный прогрев устраняется путем установки циркуляционного насоса, недостаток экономичности – монтажом специальных термоголовок на радиаторы и изоляцией труб.

Watch this video on YouTube

Советы по проектированию

Если разработку самотечной схемы отопления вы взяли в свои руки, обязательно учтите следующие рекомендации:

  1. Минимальный диаметр вертикального участка, идущего от котла, — 50 мм (имеется в виду внутренний размер условного прохода трубы).
  2. Горизонтальный раздающий и собирающий коллектор допускается уменьшить до 40 мм, перед последними батареями – до 32 мм.
  3. Уклон 2—3 мм на 1 м. п. трубопровода делается в сторону радиаторов на подаче и котла – на обратке.
  4. Входной патрубок теплогенератора должен располагаться ниже батарей первого этажа с учетом уклона обратной магистрали. Возможно, в котельной придется сделать небольшой приямок под установку источника тепла.
  5. На подводках к отопительным приборам второго этажа лучше поставить прямой байпас малого диаметра (15 мм).
  6. Верхний раздающий коллектор постарайтесь уложить на чердаке, чтобы не вести под потолками комнат.
  7. Используйте расширительный бак открытого типа с патрубком перелива, выведенным на улицу, а не в канализацию. Так удобнее следить за переполнением емкости. С мембранным бачком система работать не будет.

Расчет и проектирование самотечного отопления в коттедже сложной планировки стоит доверить специалистам. И последнее: магистрали Ø50 мм и более придется исполнять стальными трубами, медью либо сшитым полиэтиленом. Максимальный размер металлопластика составляет 40 мм, а диаметр полипропилена выйдет просто угрожающим из-за толщины стенок.

Какое отопление лучше, естественное или принудительное?

Если дом не отличается величиной площадей, насчитывает всего 1 этаж и количество радиаторов не превышает 3-5 шт., самотечная система отопления будет оптимальным решением задачи.

Во всех прочих случаях следует продумать установку циркуляционного насоса, и вот по каким причинам:

Схема отопительной системы – петли Тихельмана в двухэтажном доме

  • При наличии насоса жидкость быстрее прогревается, достигает положенной температуры в + 50 С, расширяется и начинает циркулировать по системе. То есть прогрев помещений будет более быстрым.
  • При самотечном движении воды теплоноситель в крайнем радиаторе будет остывшим, поэтому число модулей в батарее нужно увеличить, а это дополнительные расходы.
  • Если стоит насос, риск завоздушивания батарей минимальный, даже при формировании открытой системы отопления.

При подключении насоса есть возможность управлять температурой прогрева, интенсивностью подачи теплоносителя в трубы, самотечная система такого не подразумевает.

Переходим к однотрубной схеме


Устройство однотрубной системы

Этот недостаток полностью исключается при устройстве однотрубной системы отопления. В ней гидростатический напор, благодаря которому вода циркулирует в системе, образуется за счет охлаждения теплоносителя в трубопроводе, подводящем нагретую воду к радиаторам, а также отводящем остывшую воду к котлу. Охлаждение создает гидростатический напор, а также дополнительно обогревает помещение.

Поэтому трубопровод прокладывают открыто и без изоляции. Но вот охлаждение воды в главном стояке однотрубной системы нежелательно, так как приводит к понижению температуры теплоносителя. Следствием этого становится увеличение его плотности и снижение напора. Поэтому подъемный стояк в такой схеме отопления надо самым тщательным образом изолировать.

Иначе подобная система водяного отопления не будет работать Сколько тепла получит помещение от радиаторов, зависит от объема и температуры поступающей воды. А количество воды, пропущенной через трубы отопительной системы, напрямую зависит от того, насколько сильной будет естественная циркуляция. Именно благодаря ей происходит движение теплоносителя по трубам. Чем больше циркуляционная сила, тем меньшего диаметра можно брать трубы. И, соответственно, чем она меньше, тем больше должен быть диаметр труб.

Чтобы подобная система работала нормально, необходимо выполнить еще одно важное условие. Циркуляционное давление должно иметь достаточную величину для того, чтобы преодолеть все сопротивления на пути теплоносителя

Это и трение о стенки трубопровода, и местные сопротивления — тройники, отводы, краны, крестовины, котлы и прочее. Сопротивление теплоносителя из-за трения зависит от диаметра и длины трубопровода, а также от скорости протекания воды. Причем наблюдается квадратичная зависимость.

Увеличение скорости течения воды в 2 раза приведет к четырехкратному увеличению сопротивления. Поэтому — чем меньше диаметр труб, больше их длина и выше скорость теплоносителя, тем большее сопротивление будет создаваться.

Правила выбора и монтажа труб

Выбор между стальными или полипропиленовыми трубами при любой циркуляции происходит по критерию возможности их использования для горячей воды, а также с позиций цены, легкости монтажа и срока эксплуатации.

Стояк подачи монтируют из металлической трубы, так как через него проходит вода самой высокой температуры, а в случае печного отопления или неисправности теплообменника возможен вариант прохождения пара.

При естественной циркуляции необходимо использовать диаметр труб несколько больший, чем в случае применения циркуляционного насоса. Обычно, для обогрева помещений до 200 кв. м, диаметр коллектора разгона и трубы на входе обратки в теплообменник равен 2 дюймам.

Это вызвано меньшей скоростью воды по сравнению с вариантом принудительной циркуляции, что приводит к следующим проблемам:

  • снижение объема переносимого тепла за единицу времени от источника к обогреваемому помещению;
  • появление засоров или воздушных пробок, с которыми не сможет справиться небольшого напор.

Особенное внимание при использовании естественной циркуляции с нижней схемой подвода подачи необходимо уделить проблеме удаления воздуха из системы. Он не может полностью отводиться из теплоносителя через расширительный бак, т.к. закипающая вода поступает сперва в приборы по магистрали, расположенной ниже чем они сами

закипающая вода поступает сперва в приборы по магистрали, расположенной ниже чем они сами.

При принудительной циркуляции напор воды сгоняет воздух к установленному в наивысшей точке системы воздухосборнику – устройству с автоматическим, ручным или полуавтоматическим управлением. С помощью кранов Маевского в основном производится регулировка теплоотдачи.

В гравитационных отопительных сетях с подачей, расположенной ниже приборов, краны Маевского применяются непосредственно для стравливания воздуха.

На всех радиаторах отопления современного типа присутствуют устройства для выпуска воздуха, поэтому для предотвращения образования пробок в контуре можно делать уклон, сгоняя воздух к радиатору

Воздух также может отводиться с помощью воздухоотводчиков, установленных на каждом стояке или на воздушной линии, проложенной параллельно магистралям системы. Из-за внушительного количества устройств для отвода воздуха гравитационные схемы с нижней разводкой применяются крайне редко.

При слабом напоре небольшая воздушная пробка способна полностью остановить систему обогрева. Так, согласно СНиП 41-01-2003 не допускается прокладывать без уклона трубопроводы систем отопления при скорости движения воды менее 0,25 м/с.

При естественной циркуляции такие скорости недостижимы. Поэтому кроме увеличения диаметра труб необходимо соблюдать постоянные уклоны для вывода воздуха из системы отопления. Уклон проектируют из расчета 2- 3 мм на 1 метр, в квартирных сетях наклон достигает 5 мм на погонный метр горизонтальной линии.

Уклон подачи делают по ходу движения воды, чтобы воздух двигался к баку-расширителю или системе, стравливающей воздух, расположенной в верхней точке контура. Хотя можно сделать и контр-уклон, но в этом случае необходимо дополнительно установить клапан для отвода воздуха.

Уклон магистрали обратки делают, как правило, по ходу движения охлажденной воды. Тогда нижняя точка контура будет совпадать с входом обратной трубы в теплогенератор.

Самая распространенная комбинация направления уклона подающей и обратной труб для удаления воздушных пробок из водяного контура с естественной циркуляцией

При установке теплого пола небольшой площади в контуре с естественной циркуляцией необходимо не допустить попадания воздуха в узкие и горизонтально расположенные трубы этой обогревательной системы. Необходимо поставить устройство удаления воздуха перед теплым полом.

Естественная циркуляция

Примерная схема системы

Основным вопросом системы естественной циркуляции является вопрос, который определяет силу движения теплоносителя к отопительным приборам и обратно в котёл. Сила движения нагретого теплоносителя появляется по той причине, что теплоноситель нагревается в тепловом генераторе, тогда, как в приборах отопления данный теплоноситель остывает и его выдавливает нагретый теплоноситель. Другими словами, теплоноситель, который нагрелся в тепловом генераторе до определённой температуры, имеет меньшую массу, чем теплоноситель в холодном состоянии.

Итак, нагретая до нужной температуры вода поднимается по определённому направлению в главном стояке и распределяется трубной разводкой по всем отопительным приборам, то есть радиаторам. Через некоторое время теплоноситель в радиаторах остывает, отдавая своё тепло металлу, что делает его отяжелевшим. По специально подведённым трубам обратного направления остывший теплоноситель транспортируется обратно к нагревательному котлу, где своей массой вытесняет горячую воду из теплового генератора.

Такой цикл движения теплоносителя в отопительной системе будет повторяться до того момента, пока нагревательный котёл будет работать, вследствие чего теплоноситель будет циркулировать по трубной магистрали. Системы отопления с естественной циркуляцией имеют разную силу давления, что приводит к разной интенсивности циркуляции и нагрева отопительных приборов. Сила движения теплоносителя в отопительной системе зависит от разных плотностей и весов холодного и горячего теплоносителя.

Из этого можно сделать вывод, что давление в отопительной системе и сила движения воды зависит от общей разницы горячего и холодного теплоносителя. Другими словами, чем больше эта разница, тем больше сила движения теплоносителя в системе отопления, циркуляция теплоносителя в которой осуществляется естественным путём. Кроме всего прочего, давление в системе отопления и сила движения нагретого теплоносителя зависит от того, на какой высоте располагается отопительный прибор относительно генератора тепловой энергии.

Как правило, теплоноситель в простой системе отопления водяного типа нагревается до 95 градусов, тогда, как остывший теплоноситель имеет температуру не выше 70 градусов. Из таких показателей можно определить общее давление в системе отопления и силу движения теплоносителя к верхним и нижним отопительным приборам. Для того, чтобы визуально представить себе распределение между верхними и нижними радиаторами в системе отопления необходимо нарисовать некое подобие схемы.

По центру обозначаем нагревательный котёл, от которого идёт разводка к верхним и нижним радиаторам, замыкающаяся напротив самого котла. Проведя линию между верхними и нижними нагревательными приборами (радиаторами), мы получим границу перепада температуры от 95 до 70 градусов. Далее рассмотрим отопительный процесс.

Схема системы

Отопительный котёл нагревает теплоноситель, в нашем случае воду, который из-за образовавшегося давления начинает своё движение от одного отопительного прибора к другому. Когда теплоноситель пересечёт проведённую нами линию и отправится в отопительные приборы нижнего этажа, его температура будет значительно ниже, а из последнего радиатора и вовсе выйдет теплоноситель с температурой всего в 70 градусов. При осуществлении движения теплоносителя от радиатора к радиатору не стоит забывать о том, что часть температуры отдаётся и самим трубам, вследствие чего температура теплоносителя постоянно снижается.

Из этого можно сделать смелый вывод, что нагревательные приборы, которые находятся выше линии разделения системы будут нагреваться больше, чем те, которые располагаются на нижнем этаже.

Всё это приводит к тому, что использование данной отопительной системы для двухэтажных домов неактуально, ведь первый этаж будет постоянно холоднее, чем второй. Кроме того, при использовании двухтрубной отопительной схемы, когда радиаторы будут располагаться ниже самого котла или на одном с ним уровне, добиться правильной циркуляции теплоносителя без использования вспомогательных механизмов практически невозможно.

По этим очевидным причинам расположение нагревательного котла должно быть таким, чтобы приборы отопления находились на уровень выше самого котла. Для этого нагревательные котлы располагают в небольшом углублении, а систему отопления немного поднимают под определённым углом, чтобы добиться должного давления и правильной естественной циркуляции теплоносителя. Таких явных недостатков лишены стандартные однотрубные схемы отопления.

Куда ставить котёл?

В частном доме, в помещении одноэтажного дома отопительные котлы лучше всего монтировать ниже уровня приборов для прогрева помещений. В квартирах ситуация обстоит несколько иначе. Здесь котлы часто ставятся на одном уровне с радиаторами, что не совсем эффективно. Поэтому монтаж лучше произвести как бы в яму, то есть поставить оборудование на перекрывающие плиты.

Для этого вокруг котла обычно выпиливается пол. «Яму» следует делать, соблюдая правила противопожарной безопасности. Они предполагают разравнивание основания тонкой стяжкой и укладку листов, изготовленных из железа и асбеста. Котёл в «яме» нагоняет лучший циркуляционный напор.
