Надёжная система отопления

Достоинства и недостатки плинтусного отопления

Как и любая система, плинтусное отопление имеет свои достоинства и недостатки.

К числу преимуществ следует отнести:

• равномерность прогрева помещений по всему объему;
• высокую эстетичность;
• экономию пространства;
• отсутствие в воздухе взвешенных частиц пыли в связи с отсутствием конвекции;
• предотвращение появления влаги, плесени на стенах;
• экономичность;

• безопасность для здоровья человека – максимальная температура короба, как правило, не превышает 40 0С, что предотвращает возникновение случайных ожогов; кроме того, ИК тепло благотворно сказывается на самочувствии людей;
• высокую скорость монтажа;
• возможность быстрого ремонта.

Основными недостатками являются:

• высокая стоимость оборудования;
• потребность в проведении профессионального проектирования системы и ее монтажа.

https://www.youtube.com/embed/2rfbNP1jB8Y”>

Принцип работы плинтусного обогрева

Принцип действия плинтусных обогревателей во многом отличен от стандартных батарей, нагревающих воздух в помещении, благодаря, хорошо разогретому заключенному в них теплоносителю. Плинтусные радиаторы работают из-за наличия эффекта «прилипания» теплого воздуха к ближайшей поверхности, в нашем случае — к стене.

Радиаторы располагаются по всему контуру комнаты либо лишь на некоторых зонах, но в любом случае по длине стен. ТЭНы упрятаны в негерметичные короба, имеющие внизу и вверху по две щели. В короб воздух просачивается через ближнюю к полу щель, прогревается до установленной температуры, но не распределяется в стороны, а распространяется по стене вверх. То есть, сразу нагревается не весь воздух в комнате, а лишь небольшая площадь стены около плинтуса. Затем тепло от стен поступает в воздух и обеспечивает равномерный обогрев всего помещения.

Принцип обогрева помещения при помощи плинтусного радиатора

Каждый из элементов плинтусной батареи должен обладать высокими показателями теплопроводности, а потому для их изготовления в большинстве случаев применяются медь и алюминий. Нагревать плинтусные радиаторы до максимальной температуры не имеет смысла — достаточно температуры 40°С. При таком нагреве температура поверхности стены оказывается на 2-4 градуса ниже, то есть полностью безопасна для детей и домашних животных.

Плинтусное отопление своими руками: принцип установки

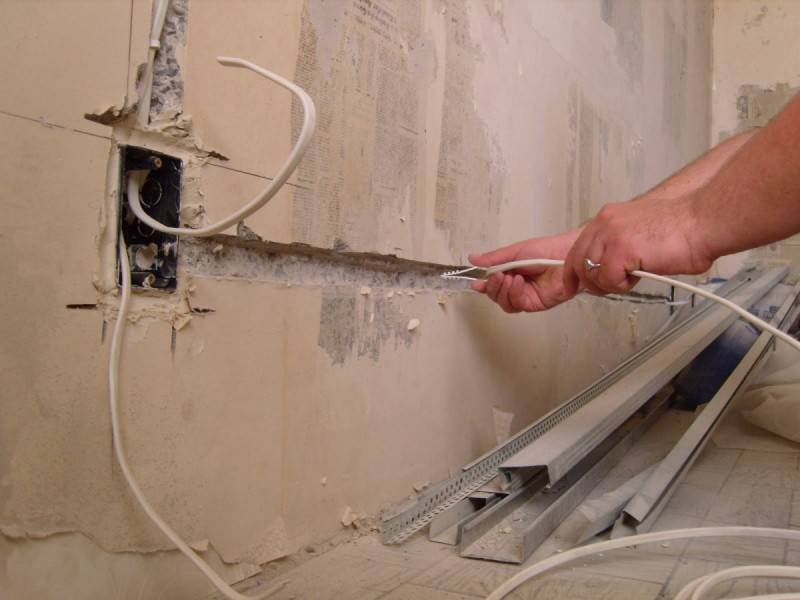

Как жидкостные системы, так и электрическое плинтусное отопление в плане монтажа сильно разнятся и имеют свой набор особенностей – так сказать, тонкостей и нюансов, которые необходимо знать, подходя к вопросу самостоятельной сборки.

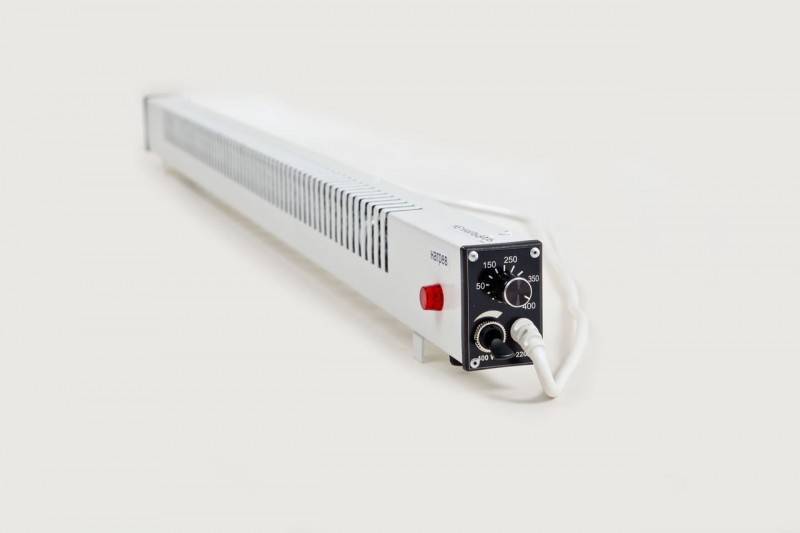

1. Монтаж плинтусного отопления электрического типа. Это самая простая система, которую только можно придумать – если утрировать, то вам и собирать практически ничего не понадобится. Разве что придется протянуть отдельную проводку для каждого плинтусного конвектора и оборудовать ее защитным автоматическим выключателем. Все остальное выглядит просто, если не сказать, что элементарно – вы просто устанавливаете плинтусный конвектор на высоте не менее 10мм над полом (крепите его к стене) и включаете в штатную розетку.

2. Устройство водяного плинтусного отопления. Водяной теплый плинтус, а вернее монтаж системы отопления с использованием плинтусных обогревателей, выглядит намного сложнее – как минимум здесь нужно быть сантехником и понимать принцип работы гидравлических систем отопления. В целом же, это все та же подача и обратный трубопровод, которые закольцовываются и подключаются к отопительному котлу. В общем, целая система, которая предполагает установку массы дополнительного оборудования.

В заключение темы про плинтусное отопление добавлю еще несколько слов о самостоятельном монтаже водяной системы. Это сложное отопление, которое должны делать специалисты – тонкостей здесь немало, и один просчет влечет за собой снижение эффективности отопления и возникновение поломок. Так что для самостоятельной установки нужно выбирать электрическое плинтусное отопление – как вы уже поняли, здесь вообще все элементарно просто, особенно, если вы обладаете простейшими знаниями в области электричества.

Область применения, цены, производители

Поставить плинтусный обогреватель можно в любом помещении любого назначения. Есть специальные модели для условий повышенной влажности. С точки зрения дизайна они практически идеальны: не портят интерьер и не привлекают внимания. По ощущениям — очень комфортно находится в таком помещении: воздух свежий и нет посторонних запахов.

Есть только одна особенность: они эффективны в домах с постоянным проживанием. Как минимум, с постоянным отоплением в режиме на низких температурах и периодическом повышении до комфортного уровня. Режим быстрого нагрева — это не их область применения: мощности мало. Требуется длительный по времени нагрев.

На рынке есть как европейские производители, так и отечественные. С ценами и качеством как обычно: у европейцев красиво, надежно, дорого; у отечественных — дешевле, но хуже сделано. И разница не только во внешнем виде. С этим часто более-менее нормально. Проблема в возникновении скрипов и щелчков в системе при резком нагреве и остывании. Эта проблема характерна для соединения двух металлов: разное температурное расширение провоцирует возникновение такого эффекта. Европейцы производят такую технику уже десятки лет и научились с этим бороться. Наши — пока не умеют. Так что вот такая особенность. Исходя из этого, в спальни по возможности ставьте теплые плинтусы от проверенных и маститых производителей.

Есть модели с медными пластинами. Они имеют очень высокую теплоотдачу и соответствующие цены

По названиям и странам производителей примерно так:

• Хемо Термборд — Австрия
• Best Board (Бестборд) Австрия
• Термаскерт — Англия
• Термия — Украина
• Аврора — Украина
• Мистер Тектум — Россия
• КЗТО — Россия

Принцип функционирования системы плинтусного отопления

В принципе работы плинтусных радиаторов заложена не конвекция воздуха, а эффект Коанда. Его смысл заключается в том, что у поверхностей возникает зона пониженного давления, которая обусловлена свободным доступом воздуха только с одной стороны и непроницаемостью. На большую площадь распространяется поток воздуха, который развивается только вдоль поверхности.

В коробе, который сформирован алюминиевыми планками, есть два отверстия горизонтального вида по всей длине – у пола и ближе к стене. Холодный поток воздуха попадает вовнутрь короба, нагревается и поднимается вверх. Так, воздух распространяется по поверхности стены. Благодаря этому инфракрасное тепло распределяется равномерно по материалу стены, обогревая таким образом помещение и обеспечивая ему оптимальную температуру, одинаковую вверху и внизу комнаты.

Принцип работы плинтусного отопления

Так как в процессе работы такого отопления не принимает участие конвекция, то нет надобности слишком нагревать носитель тепла. Система отопления плинтусного типа использует в конструкциях такие материалы, которые обладают хорошей проводимостью тепла – алюминий, медь и др.

Монтаж системы плинтусного отопления самостоятельно

Система плинтусного отопления устанавливается практически таким же образом, как и традиционная отопительная система. Отличие состоит только в разных нюансах. Конечно же, такую серьезную работу лучше доверить профессионалам, но если вы не хотите нести лишние финансовые затраты или любите производить ремонт своими руками, то можно сделать все самостоятельно. Процесс установки плинтусного отопления состоит из следующих этапов:

1. монтаж настенной планки. Такая планка ставится над полом и закрепляется на стене саморезами или дюбелями;

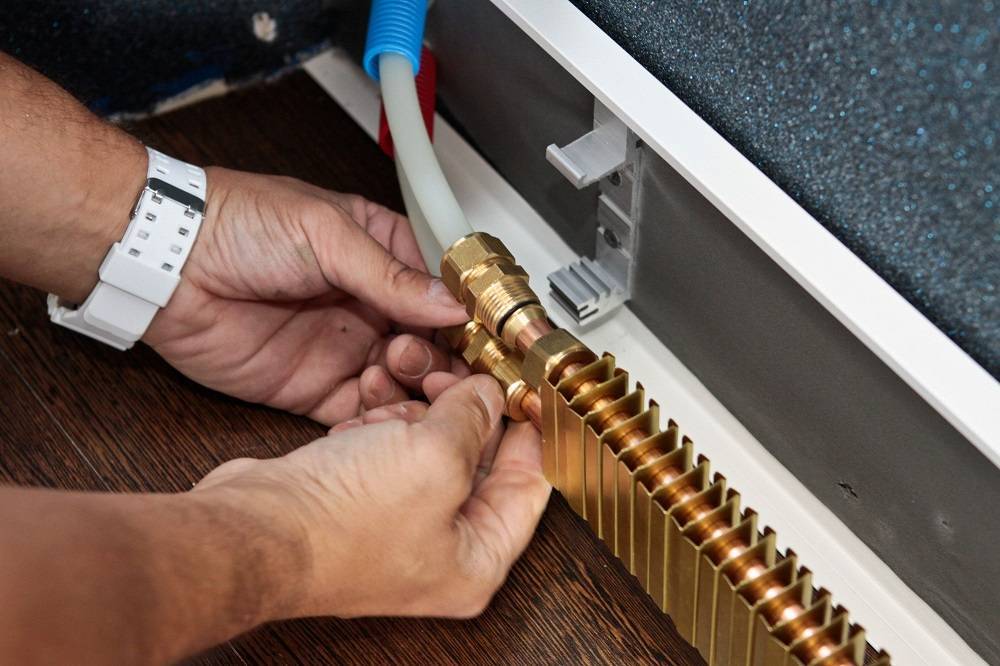

2. монтаж и соединение отдельных модулей конвекторов в одну систему. Для этого служат специальные обжимные фитинги;
3. подключение системы к магистрали отопления. Для этого служит коллектор распределения;
4. проверка работоспособности системы. Перед закрытием обязательно следует проверить систему на наличие течей;
5. закрытие декоративной панелью.

Монтаж теплого плинтуса

Преимущества плинтусного отопления

К положительным свойствам плинтусного отопления можно отнести такие моменты:

1. отсутствие эффекта конвекции, который обычно сопровождается взвешиванием пыли;
2. наличие инфракрасного тепла, которое воспринимается нашим организмом положительно;
3. тепло распределяется равномерно;
4. тепло не скапливается возле потолка, а во всем помещении – одинаковая температура;
5. удаляется проблема откладывания влаги на стенах и потолке, что обычно привело бы к возникновению плесени;
6. быстрый монтаж;
7. нет необходимости слишком нагревать носитель тепла, что позволит сэкономить ресурсы;
8. все элементы системы пригодны к ремонту, благодаря чему можно без вскрытия пола и стен произвести ремонт;
9. благодаря специальным терморегуляторам можно настроить необходимую температуру для каждого помещения отдельно.

Заметим также тот факт, что система отопления плинтусного типа может быть применима и для охлаждения помещений. Для этого ее нужно просто заполнить холодной жидкостью

Здесь важно выдерживать температуру жидкости на уровне, который превышает точку росы в определенных условиях, так как на контурах появится конденсат

Недостатки плинтусного отопления

Среди негативных моментов в обустройстве системы плинтусного отопления можно выделить такие, как:

1. достаточно высокая первоначальная стоимость, в которую входит также дорогостоящий монтаж. Можно сделать плинтусное отопление своими руками, но цена элементов системы отопления обусловлена дороговизной материалов, из которых они сделаны;
2. нельзя устанавливать разные декоративные накладки на радиатор, так как они могут существенно уменьшить теплоотдачу;
3. радиаторы должны очень плотно прилегать к стене, что часто приводит к короблению пленочной отделки стен помещения;
4. помещение, в котором установлено отопление теплый плинтус, необходимо держать более свободным, не загораживать плинтусы и стены корпусной мебелью. Это может повлиять на эффективность отопления.

Отопление плинтусного типа не отличается большой декоративностью

Характеристики

Система отопления тёплый плинтус очень хорошо подходит для строений с плохо утепленными стенами, в бревенчатых домах, например. Тепло от плинтуса хорошо будет прогревать вертикальные поверхности поднимаясь вверх. Также комфортная температура распространяется на пол. Нет ощущения сквозняка по ногам.

В целом большое число составляющих для изготовления конструкции можно рассчитать собственными силами. Нужно учесть размер комнат, стоимость коллекторов, трубок из желаемого материала, кабеля, просчитать теплопотери. Учесть все элементы на этапе проектирования. При желании изучить профессиональную литературу, можно всё сделать своими руками качественно и дёшево.

Конструкция и виды

Конструктивно теплый плинтус представляет собой:

• Сборный короб из теплопроводящего материала (чаще всего, алюминиевого сплава), включающий нижнюю и верхнюю крышки, лицевую панель. Обязательно декоративное покрытие, чаще всего, белого или коричневого цвета, позволяющее вписать конструкцию практически в любой интерьер.
• Внутри короба располагаются нагревательные элементы (электрические нагреватели или трубы контура водяного теплоснабжения) с развитой поверхностью теплообмена. Последнее, как правило, достигается за счет установки на трубы нагревательного элемента множества пластин из материала, обладающего высокой теплопроводностью (чаще всего, меди или латуни, реже – алюминия).

В зависимости от типа нагревательного элемента различают теплый плинтус:

Различия конструкций обоих типов минимальны. Нагревательный элемент состоит из двух соединенных металлическими радиаторными пластинами труб.

• В электрической системе нижняя представляет собой нагревательный элемент, а верхняя – канал, в котором проложен токоведущий кабель в термостойкой изоляции.
• В жидкостной системе обе трубы включены в контур циркуляции теплоносителя, причем нижняя, как правило, используется как подающая, а верхняя – возвратная. В таком варианте могут использоваться трубы не только металлические, но и из полимерных материалов, например, сшитого полиэтилена.

Греющие модули могут иметь длину от 0.7 до 2.5 м, что существенно облегчает набор необходимого для установки на конкретную стену метража.

Модули разных размеров различаются по мощности, что обязательно учитывать при расчете системы отопления.

Соединение отдельных модулей в общую систему осуществляется стандартными методами:

1. Для электрического теплого плинтуса — на резьбовые контактные штыри прикручивается кабель, оснащенный оконцевателями. Соединение модулей – параллельное.
2. Для водяной системы отопления модули собираются последовательно в контур при помощи полиэтиленовых патрубков со стандартной резьбовой арматурой. Если используется труба из сшитого полиэтилена, возможно соединение пресс-фитингами.

Большинство производителей ограничивает максимальную допустимую длину контура значениями 12.5-15м. Если при расчете отопительной системы требуется бОльшая длина, необходимо организовать несколько контуров, запитанных от котла через коллекторный узел.

Для стабилизации и регулирования температуры в систему включают регулятор или термостат.

Плинтусное отопление комфортно, красиво, экономно

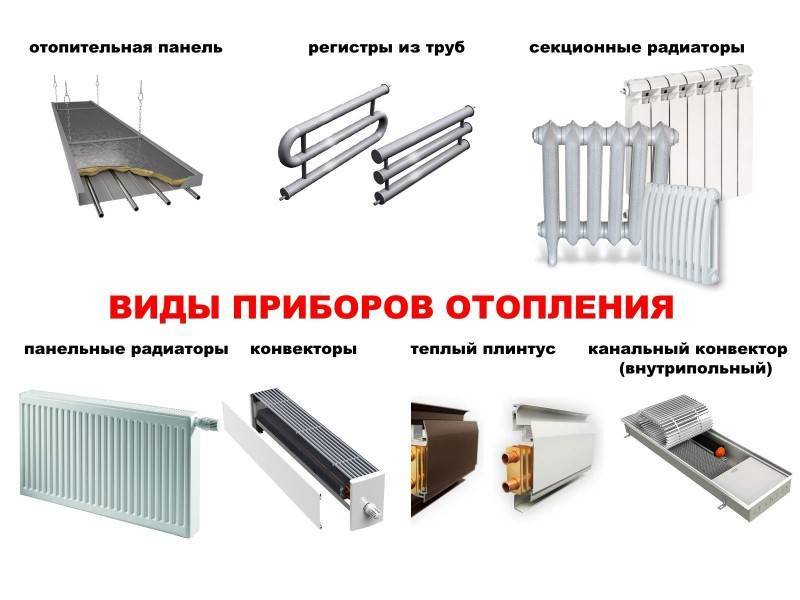

Радиаторная система отопления и теплый пол — не единственный способ обогреть помещение. В последнее время все более популярными становятся теплые плинтуса. Этот вид отопления появился на нашем рынке всего несколько лет назад и опыта по его эксплуатации пока не так много. Тем не менее, он быстро завоевывает популярность — это самый незаметный и очень комфортный вид отопления.

Теплый плинтус — нагреватели небольшого размера, расположенные вдоль пола по периметру помещения. Названы так из-за расположения и размеров: толщина такого обогревателя 2,5-3 см, что сравнимо с размерами стандартного напольного плинтуса. Высота больше: 12-15 см, но смотрится все органично

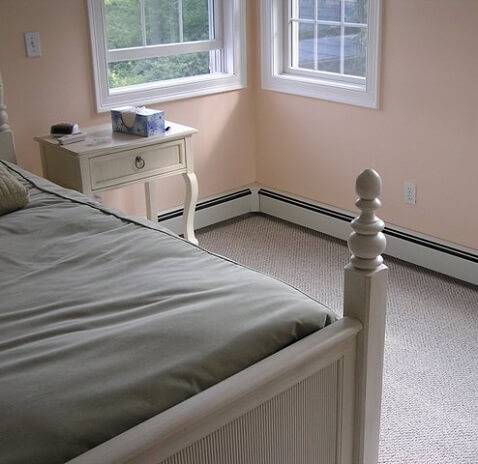

Так выглядит плинтусное отопление. Больше никаких других отопительных приборов

Воздушное отопление

  Установку системы воздушного отопления важно планировать на стадии подготовки к строительству дома. В будущем при обновлении системы понадобится серьезно изменять конструкцию.. Пример 9

Схема работы воздушного отопления в доме

Пример 9. Схема работы воздушного отопления в доме

  Данная система нуждается в постоянном осмотре и уходе – это, к примеру, замена фильтров, чистка трубопровода.

  Воздушную систему избегают использовать владельцы домашних животных и люди, страдающие аллергией, поскольку принцип работы устройства состоит в циркуляции воздушных потоков. В итоге пыль и шерсть поднимается и разносится по всему дому. Таким образом, можно сделать вывод, что печной тип отопления в этом смысле предпочтительнее.

Монтаж теплых плинтусов

Установка плинтусной системы

Установка теплого плинтуса происходит с использованием следующих инструментов и материалов:

• перфоратор;
• разводной ключ;
• поворотные трубы;
• ножницы;
• переходники;
• молоток;
• защитная трубка;
• кусачки.

Процедура монтажа заключается в следующем:

1. прокладываются трубы от коллектора (труба должна выйти в 6 см от напольной поверхности и в 15 см от угла);
2. обе трубы устанавливаются одна на другую;
3. изоляционной лентой проклеивается весь периметр теплого плинтуса;
4. алюминиевый профиль нарезается под углом 45 и монтируется, начиная от комнатного угла, посредством клеящейся ленты или силикона;
5. фиксируются клипсы плинтусного отопления (с отступом в 15 см от угла делается отверстие для дюбеля);
6. длина шага между клипсами составляет 40 см;
7. установка конвекторов путем обрезки трубы из пластика;

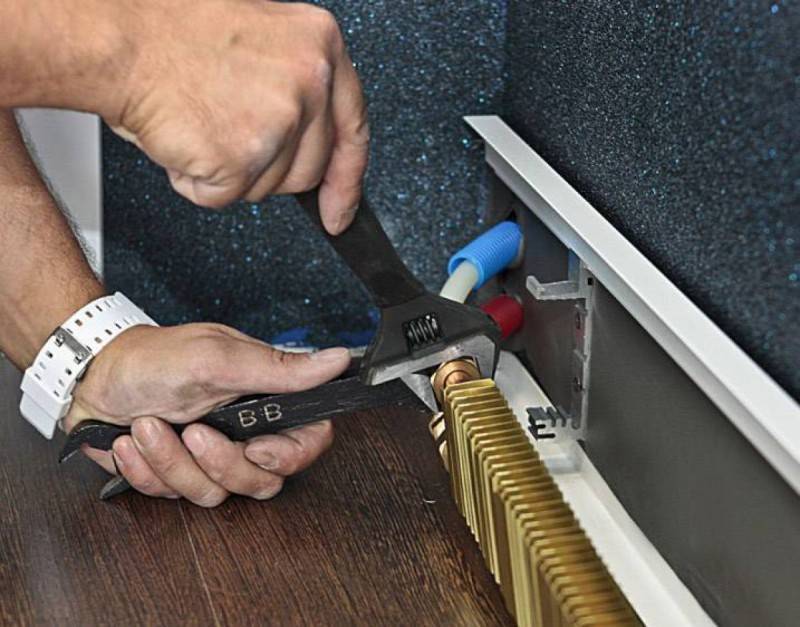

8. сбор муфты через соединение труб из меди и пластика с помощью гайки, оснащенной втулкой с прокладкой;
9. все секции конструкции как электрического плинтуса, так и водяного, соединяются переходниками с обязательным отступом на углах от края на 1 мм для дальнейшего монтажа декоративных элементов;
10. корпусы конструкции подгоняются вплотную;
11. при обходе угла используются соединительные трубки углового типа, концы которых скручиваются;
12. после скручивания концов трубок происходит установка радиатора на клипсы;
13. последняя секция конструкции закольцовывается посредством трубки, сделанной из нержавейки;
14. в конце монтажа закрепляется крышка плинтуса;
15. на финальном этапе устанавливаются декоративные элементы в виде заглушек из пластмассы.

Готовый теплый плинтус подключают к коллектору и запускают в систему теплоноситель.

Теплый плинтус — система отопления помещений

Независимая система отопления и индивидуальное отопление частного дома

Сначала разберемся, что означает независимая система отопления. Первым делом должно быть понятно, что данная система отопления способна работать без обеспечения ее электричеством. Отличие независимой системы отопления от иных видов заключается в том, что она не подключается к тепловой трассе.

Принципиальная схема отопления

Зависимая система полностью подчинена источнику обеспечения ее энергоносителем. Она представлена в виде котла, труб и радиаторов, соединенных между собой в единое целое. Горячая вода циркулирует по кругу в непрерывном режиме. В зависимой системе нет возможности самостоятельно регулировать температуру подаваемой воды и досрочного отключения отопления при потеплении. Зависимая система отопления плотно привязана к теплотрассе как к основному источнику теплоносителя.

• Особенности независимой системы отопления
• Котлы отопления

Особенности независимой системы отопления

Независимая схема присоединения системы отопления не зависит от источников энергоносителей. Есть отрицательная сторона такой системы отопления – дороговизна ее установки. В независимой системе возможно использование технической воды на сторонние нужды. Как видим, зависимая система отопления более доступна в плане установки на объекте. Монтируется она без больших знаний

Важно детально изучить схему предстоящих работ

Схема независимого отопления

Индивидуальное отопление в частном доме позволяет экономить финансы путем уменьшения расхода топлива. Его возможно настроить индивидуально под личные желания, создавая комфортные условия проживания. Зависимая система отопления заполнена технической водой. Она оставляет после себя песок и соли, которые со временем забивают трубы, нарушая нормальный процесс циркуляции воды. Что касается независимой системы отопления, при ее устройстве вы можете использовать очищенную воду. Такой подход позволит продлить срок эксплуатации оборудования.

Но есть еще один немаловажный момент – зависимость от электричества. Независимая схема подключения системы отопления позволяет обойтись без электроэнергии.

Можно приобрести котел, который будет работать на твердых сортах топлива. Котел представлен  в виде стальной емкости, термостата и механических регуляторов. Это позволит вам не быть привязанными к газопроводу. Но есть и не совсем приятный момент. Требуется периодически загружать топливо в поддувало. Для упрощения задачи советуем сделать бункер и транспортер для подачи топлива. В качестве энергоносителя можно использовать опилки и дрова. Электроэнергия вам понадобиться, чтобы запустить транспортер.

Твердотопливный котел с бункером

Котлы отопления

Пиролизный котел работает в два этапа. Сначала происходит прогрев дров при подаче кислорода до образования газа, а потом этап горения топлива. Чтобы избежать обратного движения газов, стоит задуматься об электрическом вентиляторе. Котлы с верхним горением могут при единоразовой подаче угля работать до пяти дней. Воздух постоянно перемещается. Такому явлению способствует обыкновенный вентилятор.

Этапы работы пиролизного котла

Энергонезависимые котлы в работе позволяют совершать розжиг при помощи пьезоэлемента. Когда топливо возгорает, есть возможность вручную отрегулировать силу пламени. После погашения горелка тушиться при высоких температурах топлива, а пилотная работает в штатном режиме, равномерно отдавая тепло.

Котлы, которые имеют встроенный электрический поджег, при остановке подачи газа не включаются в работу.

Энергонезависимая система отопления начинает работать после полного остывания топлива до заданной температуры. Электричество необходимо для запуска вентилятора, который осуществляет подачу воздуха.

Так как же определиться, что лучше? Если ваш дом находится вдали от линии электропередач, либо электричество подается нестабильно, лучше выбрать вариант независимого отопления. Энергонезависимый котел работает на газу без подключения к электричеству. Такой вариант отопления экономный, он позволяет ежегодно сократить расходы на 20%. Также вы получаете систему, которая поддается ручной регуляции потока поставляемого тепла и расхода топлива.

Для того чтобы дом не остыл в случае отключения отопления, рекомендуем  сделать следующее. Котел подключается к ИБП с емким аккумулятором. Так же можно приобрести котел, работающий на дизельном топливе.

Принцип действия и отличия

Производители плинтусного отопления утверждают, что система более экономична, чем все другие типы обогрева. Экономия составляет 20-30%. Происходит это из-за того, что для достижения комфортного ощущения требуются меньшие температуры. А все потому, что большая часть тепла передается путем излучения, а не конвекцией.

Практически все существующие системы отопления создают не самую лучшую тепловую картину: верху скапливается теплый воздух, внизу остается холодный. Если помещение имеет не очень высокие потолки, ситуация терпима, но в помещениях с большой высотой это критично. Для выравнивания температурной картины используют принудительную конвекцию: в отопительные приборы встраивают вентиляторы, которые более или менее эффективно перемешивают воздушные массы. Но активное движение воздуха разносит пыль и микробы. При этом в углах помещений все равно остаются застойные зоны, в которых скапливается холодный воздух.

При использовании плинтусного обогрева нет вверху тепловой подушки, воздух свежий, а ощущения — комфортные

Неравномерные температуры и пыль в воздухе — не все неприятности конвекционного отопления. Есть еще сырость, которая появляется на стенах. Дело в том, что конвекция нагревает воздух. Стены при этом остаются холодными. При соприкосновении теплого воздуха и холодных стен выпадает конденсат, стены мокнут, развиваются грибки и плесень. Причем такая картина характерна для домов и квартир с хорошим утеплением.

Плинтусное отопление действует по-другому

Первое важное отличие: сразу нагреваются нижние слои воздуха, что уже комфортно. Постепенно и медленно поднимаясь вдоль стен вверх, воздух остывает, передавая тепло стенам. Потому получается, что вверху не теплее (или не намного теплее), чем внизу

Потому получается, что вверху не теплее (или не намного теплее), чем внизу.

На нагрев воздуха путем конвекции уходит только порядка 20-30% тепла. Все остальное идет на нагрев стен

И это — второе важное отличие. Нагретый воздух поднимается вдоль стен, а не перемешивается с остальным (этот эффект был замечен ученым Коандом)

Потому восходящий теплый поток отсекает холод от стен и нагревает их. Да, пока нагреются и высохнут стены, идет большой расход энергии (и топлива). Но после вся поверхность начинает излучать тепло.

Вот тут и начинается зона экономии: человек комфортно себя чувствует, если температура стен 36-37oC а воздуха 16oC. Просто исходящее от стен тепло мы ощущаем всей поверхностью тела. При этом расход на поддержание температуры сухих стен невысок. Ведь именно содержащаяся в материалах вода и является лучшим проводником тепла, а пришедший ей на смену воздух, наоборот плохо проводит тепло.

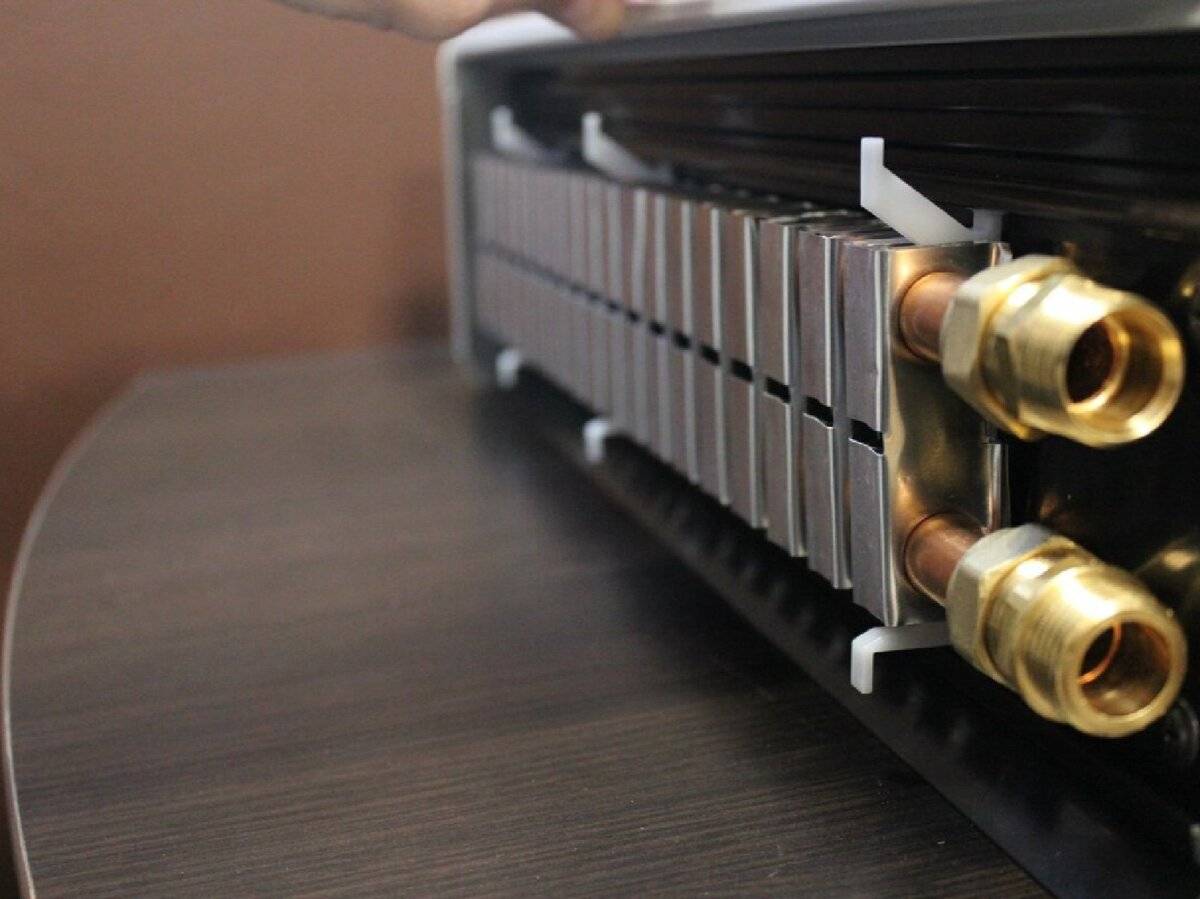

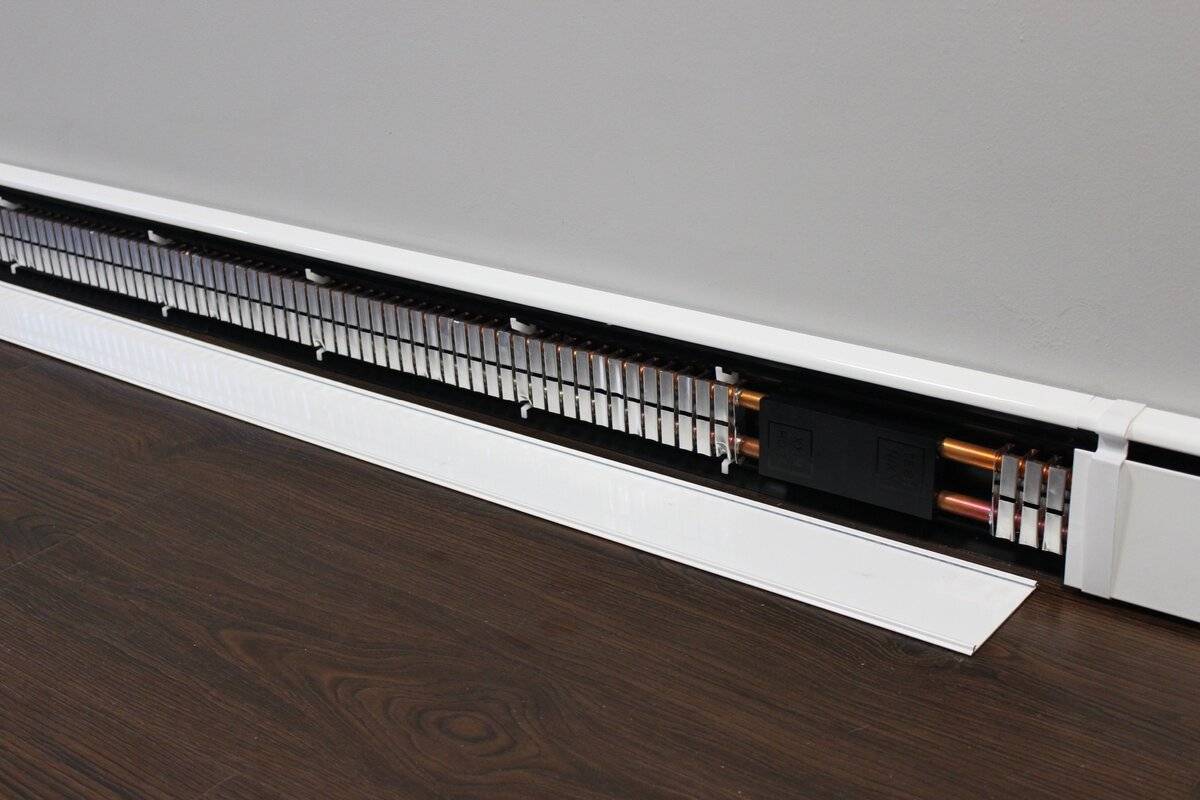

Так выглядит один из вариантов вблизи

Именно потому при таком отоплении не столь важно, стоят вдоль стен предметы мебели или нет: в основном нагреваются стены, а не воздух. Пусть они отберут какую-то часть тепла, зато потом сами начнут его отдавать

А стены нагреются все равно.

Основные критерии выбора

Учитывая все технические характеристики, положительные и отрицательные стороны для применения подобных приборов, необходимо опираться на индивидуальные потребности, которые будут удовлетворены определенной моделью. Для этого следует ознакомиться с основными критериями.

Размер помещения

Чтобы не оплошать с выбором агрегата, необходимо обратиться к специалистам. Они помогут подобрать оптимальный вариант, который подойдет для помещения с определенными габаритами.

В выборе помогут специалисты

Для частных домов лучше приобрести инфракрасную потолочную модель, эффективно действующую в совокупности с напольными лампами. В небольших помещениях необходимо монтировать плинтусные обогреватели, они быстрее прогревают комнату и хорошо удерживают температурный режим.

Мощность

В водных системах этот показатель колеблется в диапазоне от 88 до 226 Вт на погонный метр. В электрических приборах мощностные параметры на погонный метр приравниваются к 200 Вт, а вот мощность нагревательных элементов может быть от 140 до 500 Вт.

Самым подходящим вариантом для обустройства квартир в многоэтажных зданиях считаются электрические модули плинтусного отопления.

Контроль температуры

Электрический теплоноситель оснащается специальным термостатом, регулирующим температуру воздуха в комнате. В случае, когда системные модули устанавливаются в нескольких отдельных помещениях, целесообразнее будет разместить термостаты по отдельности, чтобы была возможность регулирования разного температурного режима.

Термомеханические термостаты регулируются вручную, самостоятельно выбирается нужный режим в каждом помещении, после чего систему можно не трогать.

Электронные термостаты сами изменяют скорость подачи энергии либо воды. Самостоятельное понижение или повышение температуры предусмотрено для облегчения использования.

Помимо подключения к центральному отоплению, модули устанавливаются с технологиями «умного дома», в таком случае обогрев имеет множество преимуществ:

• создание индивидуального микроклимата;
• нагрев стен и пола;
• максимальный показатель КПД;
• равномерное распространение тепла;
• практичное управление.

Полезно! Системные модули возможно подключать к внешним терморегуляторам, тогда приспособление автоматически изменяет температурный режим, в зависимости от погодных условий за окном.

Классификация плинтусного отопления

Плинтусные обогревательные сети классифицируются на два типа:

• электрические;
• водяные.

Главные элементы водного плинтусного отопления — пластиковые, пропускающие кислород, трубки, распределяющий коллектор, плинтусные батареи.

Плинтусная обогревательная система устраивается в дополнение к основному отоплению индивидуального дома лишь тогда, когда теплоноситель нагревается менее чем на 85°С, а давление в «централке» не превышает 3 атмосфер. Ограничения, которые следует учесть и при монтаже системы, налагаются в связи с возможностью возникновения гидравлического удара.

При устройстве водяной плинтусной системы обогрева необходимо придерживаться таких указаний

• обыкновенным трубкам из ПВХ следует предпочесть медные;
• устанавливается теплообменник, забирающий тепло от основного отопления и встраивается в систему при помощи специальных медных пластинок;
• на все батареи можно поставить термостаты;
• на распределяющий коллектор устанавливается сервопривод;
• ставится манометр, термометр, циркуляционный насос.

Водяное плинтусное отопление Электрическое плинтусное отопление реализуется по более простой схеме. Главный элемент системы — специфический радиаторный блок с ТЭНом. Трубчатый электронагреватель ставится в нижнюю радиаторную трубку, а питающий кабель пускается в верхней. Такой вид плинтусного отопления нельзя применять в комнатах с повышенной влажностью воздуха. Питание системы осуществляется от стандартной розетки 220 В.

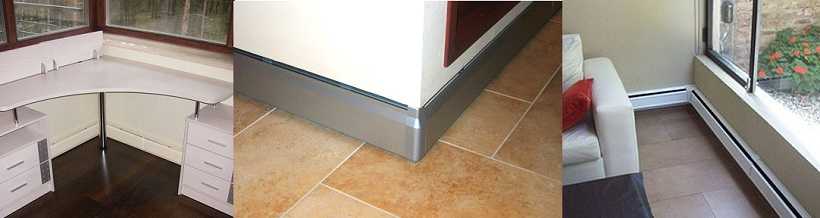

Фото плинтусного отопления

Также рекомендуем просмотреть:

• Твердотопливные котлы
• Экран на батарею отопления
• Дымоходы для газовых котлов
• Двухконтурный газовый котел
• Воздух в системе отопления
• Нержавеющие дымоходы
• Газовые котлы для дома
• Печь-камин
• Циркуляционный насос
• Печь с водяным контуром
• Теплый пол своими руками
• Терморегулятор на батарею
• Отделка камина
• Давление в системе отопления
• Конвекторный обогреватель
• Газовое отопление в частном доме
• Обогреватель для квартиры
• Пиролизный котел
• Подключение радиаторов отопления
• Тепловая пушка
• Краска для батарей
• Инфракрасный теплый пол
• Инфракрасный обогреватель
• Дымоход для печи
• Водяной теплый пол
• ИБП для котлов
• Котельные в частном доме
• Мощность котла отопления
• Чистка дымохода
• Отопление частного дома
• Электрокотел

Особенности монтажа

Плинтусная система устанавливается по правилам, которые обязательно необходимо соблюдать. Весь процесс происходит при прохождении следующих этапов:

1. Монтирование каркаса;
2. Формирование модулей в целостную систему при помощи фитингов;
3. Подключение комплекса к коллектору;
4. Контроль агрегата на герметизацию;
5. Монтирование декоративной части. Схема монтажа

Критерии, которые следует учесть при установке обогревающего элемента:

• наиболее разумная высота 15 мм, если этот зазор будет меньше, то снизится продуктивность модуля;
• противопоказана установка оборудования за мебелью, иначе элементы интерьера забирают теплоотдачу;
• следует подключать к специальной розетке, иначе при включении в стандартную сеть будет высокое поглощение энергии;
• электрический конвектор должен иметь заземление и автоматическое отключение от сети для безопасного применения в экстренных ситуациях;
• инфракрасный нагреватель с термостатом необходимо снабжать программным мониторингом.

Приборы такого типа легко монтируются под плинтусы, высота которых от 134 мм, толщина 29 мм.

Элементы нагрева размещаются в специализированных скобах, после чего их украшают металлическим или деревянным кожухом. Плинтусная древесина выбирается, исходя из интерьера помещения, однако материал должен быть высокого качества и однозначно сухим, для избежания деформации в процессе использования. Помимо дерева и металла украшают плиткой, природным камнем, другими элементами декора.

Монтаж модульной системы можно сделать самостоятельно, установка устройства не требует особых навыков и приложения физических усилий. Если соблюдать все правила установки, то система будет максимально эффективно работать на протяжении длительного эксплуатационного срока.

https://www.youtube.com/watch?v=kl72-tt—bQ

Устройство печного отопления в частном доме: конструкция современных печей

Главными конструктивными элементами в устройства печного отопления частного дома являются: фундамент, шанцы, зольниковая камера, топливник, дымовые каналы (дымообороты), дымовые трубы.

Фундамент — это основание печи, принимающее на себя нагрузки от печи и дымоходов. Данный конструктивный элемент должен быть надежным, поскольку от его прочности зависит безопасность эксплуатируемого сооружения. Правильное размещение печного фундамента предполагает его отдельное расположение от фундамента дома. Минимальный промежуток между ними составляет 3 см, который заполняется песком.

Прежде всего, роют скважину, которая затем заполняется мелкими обломками камня или обожженного кирпича, после чего все тщательно утрамбовывается. Таким образом, подготавливают подушку под фундамент. Затем в котлован заливается жидкий цементный раствор. Кладка кирпичного или каменного фундамента выполняется с перевязкой швов. Последний слой цементного раствора тщательно выравнивается.

После возведения фундамента приступают к выполнению такого конструктивного элемента печи, как шланцы. Они представляют собой ряды кирпичной кладки, которая поднимает печь поверх фундамента. Для устройства шланцев выполняется два или три ряда кладки из кирпичей. Низ печи, таким образом, также задействуется в теплоотдаче.

Такой элемент конструкции печей отопления, как поддувало, или зольниковая камера, служит для подвода воздуха в топливник и для накапливания поступающей из него золы. Между топливником и зольниковой камерой устанавливается специальная решетка в виде чугунных или стальных прутьев. Во время работы печи дверца камеры должна быть открытой, а по окончании топки ее закрывают во избежание быстрого остывания воздуха внутри печи.

Топливник в устройстве печей отопления представляет собой печную камеру, в которой осуществляется сжигание топлива — дров и угля. В верхней части топливника устраивается специальное отверстие для отвода дымового газа. Размеры камеры подбираются с таким расчетом, чтобы была возможна загрузка в печь необходимого для разогрева печи количества топлива.

В нижней части топливника устраивают скаты к решетке, обеспечивая свободное перемещение золы в поддувало. Во избежание выпадения углей и золы из камеры топки ее дверца устанавливается выше решетки на один ряд кирпичной кладки. Продлить срок службы топливника можно, выложив его огнеупорным кирпичом.

Принцип работы печной отопительной системы в частном доме основан на заборе тепла дымовыми каналами, или дымооборотами. Они могут располагаться как вертикально, так и горизонтально, а также подниматься и опускаться. То, насколько эффективно работает печь, зависит от размеров дымооборотов и их расположения.

Дымовой газ, проходя через канал, отдает энергию в виде тепла стенкам, которые и нагревают печь. С целью повышения теплоотдачи дымовые каналы выполняют таким образом, чтобы они были длинными и часто меняли направление.

Дымообороты современного печного отопления частного дома могут быть сечением 13 х 13, 13 х 26, 26 х 26 см, их стенки делаются гладкими (они не оштукатуриваются, так как в случае разрушения штукатурки может произойти засорение каналов). Доступ к дымооборотам для их чистки от сажи осуществляется через специальные дверцы.

Для получения тяги, способствующей удалению газов от сожженного топлива, устраивают дымовую трубу, которую размещают за пределами дома — на крыше. Чаще всего ее делают круглого сечения, поскольку в трубах с углами перемещение газа несколько затруднено. Кроме того, круглые трубы удобнее чистить. В качестве материала для их изготовления используются керамические либо асбестоцементные трубы.
