Устройство печей Булерьян на дровах — принцип работы

Устройство агрегата


Схема устройства

В основу изделия заложена схема стального конвекционно-трубного воздушного котла медленного горения. Иногда его называют приспособлением типа печь-калорифер.

Булерьян состоит из следующих частей:

  1. Топки. В ее стены на 2/3 диаметра углублены теплообменники. При этом 70% тепла, выделяющегося в топке при тлении, из воздуха отдается трубкам. А 10% распределяется по печи и нагревает воздух.
  2. Дверцы, которая плотно закрывается.
  3. Поддувала типа патрубка.
  4. Дросселя. При помощи него можно регулировать мощность устройства, а при его перекрывании печь гаснет.
  5. Колосников из чугуна. Когда производят монтаж изделия, их располагают внизу на уровне чуть больше половины топки.
  6. Перегородки, расположенной горизонтально. Она приварена от верха на четверть высоты топки и при этом доходит до лицевой стороны на пятую часть всего размера топки. В этой перемычке имеются отверстия общей площадью 7%.

Об отоплении частного дома

Хорошо, может сказать читатель, но ведь обогреваться-то надо! Да, но печное отопление применяется преимущественно в частных домовладениях, а там водяное – чистой воды предрассудок, стереотип «централизованного» мышления. Для КПД центральной ТЭЦ, действительно, теплоемкость теплоносителя имеет первостепенное значение, иначе он остынет, пока дойдет до абонентов.

А в частном доме? Что, тянуть магистраль из кухни или топочной вокруг всего участка в гостиную/спальню? Не проще ли разогнать по комнатам теплый воздух, которого буллер дает, что называется, с верхом? Посудите сами:

  1. Воздуховоды можно сделать простым инструментом из дешевых материалов: жести, гипсокартона, фанеры, просто из картона, а трубы дороги, их нужно гнуть, варить, паять.
  2. Не нужны регистры, расширительный бак, фурнитура, автоматика.
  3. Можно раз навсегда забыть о свищах и протечках.
  4. На воздуховоды с вентиляторами и жалюзи не требуется ни проекта, ни разрешения. Достаточно самому просчитать, в какую комнату какое сечение вывести.
  5. Теплопередача в стены (а это до 15% теплопотерь на воде) равна нулю; здесь плохая теплопроводность воздуха нам на руку.
  6. Поставить на выходах регулируемые жалюзи – вот вам и легкая оперативная регулировка температуры по комнатам. С настройкой водяного отопления лучше и не сравнивать.
  7. Если расположить выходные жалюзи у дальних от окна стен над полом, то воздух, пока доберется туда, где сможет подогреть улицу, отдаст свое тепло комнате. А как увеличивают энтропию Вселенной батареи в подоконных нишах, всем известно.
  8. Этот же прием даст и теплый пол безо всяких дополнительных затрат и работ.
  9. Стены ровные, никаких уродств на виду – дизайнируй интерьер, как душе угодно.

Видео: булерьян и отопление гаража

Схема устройства типа Булерьяна от производителя: вариант с водяным контуром, чертежи канадского варианта

Классическая печь состоит из следующих основных деталей:

  • металлическая топка, оснащенная двумя камерами;
  • трубы, согнутые вокруг печи.

Остальные элементы представлены на схеме, представленной ниже.

Нюансы установки

Рекомендуют правильно определиться с местом установки. На пол обязательно стелют покрытие, гарантирующее огнеупорность и невоспламеняемость.

Несмотря на заявление производителей об умеренной температуре поверхности печи, важно изолировать ее от соприкосновений с предметами и стенами, иначе это создаст пожароопасную обстановку. Схема устройства классического Булерьяна. Схема устройства классического Булерьяна

Схема устройства классического Булерьяна

Достоинства и особенности

Отопительные печи Булерьян имеют самые разные конфигурации и размеры, позволяющие без проблем отапливать до 1100 кубометров помещения. Подобрать подходящую модель не составит труда. Использование этого оборудования для отопления дома во многом целесообразно, что подтверждается следующими моментами:

  1. Безопасность. Отопительная печь данной конфигурации не разогревается до накала металла, не выжигает кислород.
  2. Отопление осуществляется равномерно по площади всего дома.
  3. Скорость отопления. Печь Булерьян любой конфигурации способна прогреть даже большое помещение достаточно быстро.

Бренеран с водяным контуром

Работа печи является автономной – она работает на топливе, не задействуя ни газ, ни электричество.

Обслуживание печи – не трудоемкий процесс, поскольку количество золы очень невелико.

Одна загрузка топлива может дать работу печи в течение 8–12 часов без дополнительного подкладывания. Процессом отопления можно управлять.

Дожиг газа в отдельной камере обеспечивает КПД 85%.

Но у печей Булерьян с водяным контуром есть и другие особенности, о которых не стоит забывать в процессе ее эксплуатации:

  1. Дрова для печи должны быть хорошо просушены. Также лучше всего при этом использовать породы, которые не выделяют смол.
  2. При оборудовании дымохода необходимо произвести качественное утепление трубы. Иначе может возникнуть появление конденсата. Все это снижает теплоотдачу.
  3. Во второй топочной камере газы сгорают не полностью.
  4. Расстояние между печью и стенами, которое должно составлять не менее полуметра для выполнения условий пожаробезопасности. Это является достаточно веской проблемой для домов небольшой площади. Некоторым образом решить этот вопрос позволяет обшивка стен. рядом с которыми находится установка, металлом с применением базальтового утеплителя. Сначала стена обшивается утеплителем, а затем происходит крепление листов металла. Это обеспечит не только пожаробезопасность помещения, но и усилит эффект теплоотдачи. В этом случае максимально допустимое расстояние равняется 20 см.
  5. Пыль и грязь – это еще одна немаловажная проблема печей Булерьян. Пыль, которая попадает в трубы, выжигается очень высокой температурой, вследствие чего образуется неприятный запах. А поскольку появление пыли в трубах неизбежно, то и неприятный запах при работе печи – тоже. Также и грязь, притягиваемая положительными ионами, которые образуются возле печи, разносится по комнатам, попадая в организм человека. Так разносятся и различные вирусные заболевания. Поэтому в домах, отапливаемых с помощью таких печей, необходимо чаще делать влажную уборку, а так поддерживать хорошую вентиляцию .

Возможно, банная печка такой модели будет идеальным отопительным устройством в вашей парной, поэтому ознакомьтесь со статьей Банные печи Булерьян (Бренеран) .

При выборе отопительной печи Булерьян с водяным контуром, стоит обратить внимание не только на ее конфигурацию, но и на материал изготовления дверцы. Они бывают сделаны как из металла. так и из стекла

так и из стекла

Конечно, стекло смотрится достаточно эффектно, но в процессе работы печи не несет в себе ничего, кроме собираемой пыли и грязи. Если через нее и виден процесс топки, то только в самый первый момент, когда происходит растопка дров. К тому же стеклянная дверь солидно увеличивает стоимость всей конструкции

так и из стекла . Конечно, стекло смотрится достаточно эффектно, но в процессе работы печи не несет в себе ничего, кроме собираемой пыли и грязи. Если через нее и виден процесс топки, то только в самый первый момент, когда происходит растопка дров. К тому же стеклянная дверь солидно увеличивает стоимость всей конструкции.

Делаем булерьян сами!

Булерьян своими руками чертежи и фотографии.

За основу были взяты профильные трубы 60/40 мм толщиной 3 мм, можно было использовать круглые, но под рукой не было трубогиба да и хотелось оригинальности.

Печь дровяная длительного горения

Размеры профильных труб были выбраны не случайно, площадь профильной трубы 60 мм на 40 мм, равна площади круглой трубы диаметром 80 мм, а именно такие трубы использует печь марки булерьян. Если трубы будут больше диаметром тяга будет меньше и помещение прогреваться будет дольше, нам же надо, чтобы быстро нагревалось помещение с минимальным количеством дров и была циркуляция воздуха в помещение.

Печь дровяная длительного горения своими руками

трубы сваривал между с собой по лекалу, на полу в гараже прикрутил две доски с расстоянием между ними в 360 мм, для того, чтобы все мои заготовки были одинаковой ширины.

Буржуйка в гараж

Самодельная буржуйка длительного горения

после того как сварил таких заготовок семь штук, стал сваривать их между собой

лучше всего это делать на ровной поверхности, избегая перекосов. Обязательно смотреть, чтобы ни чего не сбивалось и все сваривать между собой аккуратно.

Печи длительного горения

после того как сварили все трубы между собой мы получаем скелет нашей будущей печки, тут можно пойти в двух направлениях наваривать железо снаружи скелета или изнутри, в нашем случаи железо было наварено на скелет самодельного булерьяна, для того чтобы холодный воздух быстро прогревался и лишний раз не обжигаться об нашу печь.

Булерьян своими руками

Печь булерьян своими руками

К тому же внешний вид намного приятнее когда скелет печки булерьяна не видно. Для обшивки скелета использовали сталь 5 мм, для того чтобы загнуть лист стали не используя силу богатыря надо сделать надрез на линии сгиба

Печка для гаража

Отопление в гараже

Печь для гаража

Чем славится булерьян? тем, что это печь длительного горения, она может работать в режиме тления. Режим тления топлива (дров) регулируется заслонкой на фронтальной части печи. Как сделать буржуйку булерьян с высоким КПД? Все очень просто не давайте вашему теплу и дровам вылетать в трубу, перед дымоходом нужна перегородка

Печь для гаража своими руками

таким образом мы получаем две камеры сгорания и прежде чем дыму, не сгоревшим частицам выйти наружу нужно преодолеть нашу перегородку. Тут начинается самое интересное, все задают вопрос как сделать печку с высоким КПД и низким расходом топлива? На данную перегородку, которая служит делением камеры сгорания на 2 отдела устанавливаем трубу с подсосом воздуха

Форсунка для поджога газов

Чертежи печи булерьян своими руками

все частицы, которые у нас не сгорели в нашей буржуйке прежде чем вылететь в трубу они догорают во второй камере сгорания при подачи туда дополнительного канала воздуха. Подача воздуха осуществляется снизу труб, но лучше всего предусмотреть ручную регулировку подачи воздуха для полного сгорания частиц. Данная регулировка была выполнена путем наваривания гаек на нашу трубку, если воздуха поступает много и частицы, оставшиеся не воспламеняются и не догорают, а вылетают в трубу, следует уменьшить подачу воздуха путем закручивания в них болтов.

Печь длительного горения своими руками

Дно нашего самодельного булерьяна делали так же из листа стали 5 мм, вырезая его под наши трубы, потом обваривая его вокруг труб.

Затем нужно сделать заслонку для подсоса воздуха, ее делали из трубы, огромной плюшки диаметром таким же как и труба и гвоздь для открытия и закрытия заслонки. Данной заслонкой можно регулировать режим тления в печи. При открытой заслонки печь работает в обычном режиме.

Самодельная заслонка для подсоса воздуха и регулировки подачи воздуха.

Для того, чтобы дверь в печки от высоких температур не вело, надо сварить защитный экран. Жаростойкий экран варил из стали 5мм.

Жаростойкий экран для печи булерьян

Жаростойкий экран для печи булерьян

Дымоход надо делать из трубы 120мм, не меньше! Это нужно для хорошей тяги.

ВАЖНО помнить для лучшей циркуляции воздуха через булерьян его нужно устанавливать минимум 14 см от пола, тогда забор воздуха будет лучшем образуя хорошую тягу из профильных труб

Как выбрать котёл Бренеран

Производитель воздухогрейных отопительных печей торговой марки Бренеран, ЗАО Лаотерм, выпускает целый ряд теплогенераторов, отличающихся мощностью и особенностями конструкции. Для удобства выбора, все газогенераторное оборудование отделено в серию АОТ.

В линейке представлены модели для бытовых и промышленных условий эксплуатации, работающие практически на любом виде твердого топлива: дровах, пеллетах, отходах древесной и бумажной промышленности, за исключением коксующегося угля.

Модельный ряд отопительных котлов Бренеран

В модельном ряде компании ЗАО Лаотерм находится шесть базовых модификаций печи Бренеран. При выборе подходящего теплогенератора, следует ориентироваться на характеристики оборудования, указанные производителем в технической документации:

АОТ 19 – в конструкции присутствует 8 пар конвекционных труб. Мощность печи 35 кВт. Модель справляется с нагревом помещений с объемом 1000 м³. Общая масса конструкции без дров 240 кг. В топку можно загрузить топливо до 200 кг. Отопительная газогенераторная печь на дровах Бренеран, длительного горения АОТ 19, оптимально подходит для обогрева жилого здания, имеющего несколько этажей и комнат.

АОТ 16 – еще одна производительная печь, подходящая для обогрева помещений до 600 м³. Масса конструкции при пустой топочной камере достигает 190 кг, что при монтаже потребует изготовления фундамента. Модель оптимально подходит для промышленных целей. На основе печи Бренеран АОТ 16, устанавливают воздушное отопление нескольких изолированных друг от друга помещений.

АОТ 14 – в серии представлены два типа оборудования, отличающихся по наличию стеклянной дверцы из жаропрочного стекла. Модель со стеклом предназначена для установки под облицовку кирпичной кладкой, с имитацией под камин или русскую печь. Максимальная производительность 18 кВт, что более чем достаточно для полноценного обогрева помещений с 180 м² или объемом до 400 м³.

АОТ 11 – начиная с этой серии, производитель Лаотерм предлагает печи, более адаптированные для бытовых, чем промышленных условий. Небольшие габариты котла позволили уменьшить его вес до 100 кг, и при этом сохранить высокую производительность 11 кВт. Печь справиться с обогревом одной большой комнаты или зала с объемом 200 м³. Установив систему воздуховодов для отдельных помещений, котел АОТ 11 способен протопить целый дом с площадью около 100 м².

АОТ 08 – небольшая, габаритная, но при этом производительная печь, оптимально подходящая для обогрева неотапливаемых помещений: дач, гаражей, теплиц. Вес конструкции, при пустой топочной камере, составляет всего 70 кг. Для улучшенной циркуляции нагретого воздуха, на корпусе присутствует 7 конвекционных каналов. В серии предлагаются модели со стеклянной дверцей и без нее. Максимальная производительность 8 кВт, объем отапливаемого помещения 140 м³.

АОТ 06 – бытовые твердотопливные воздухогрейные котлы длительного горения на дровах Бренеран АОТ 16, предназначены для эффективного и быстрого обогрева помещений, с общим объемом до 100 м³. Модель с успехом используется для отопления отдельных комнат. Мощности печки не достаточно для подключения системы воздуховодов. В серии представлены модели со стеклянной и цельнометаллической дверцей.

Для удобства потребителей, компания Лаотерм, в полном названии моделей приводит типоразмеры печей, от 01 до 04. Этот параметр влияет на количество конвекционных труб и габариты конструкции.

Стоимость печей Бренеран

Цены на пиролизные отопительные котлы на твердом топливе Бренеран, делают приобретение подобного оборудования доступным практически для любой категории населения. Что влияет на себестоимость котла?

Производительность – самая мощная модель АОТ 19, обойдется около 38 тыс.руб, маленький бытовой теплогенератор всего в 10 400руб.

Наличие топочной двери со стеклянной вставкой – такая функция предусмотрена в моделях АОТ 06, 08, 11 и 14. Наличие вставки увеличивает стоимость конструкции, приблизительно на 1000 – 1500 руб.

Производитель печей специально поддерживает одинаковую стоимость для печей во всех фирменных магазинах компании, чтобы уменьшить вероятность приобретения суррогата. По заверениям представителей Лаотерм, печь по более низкой стоимости, является подделкой.

Принцип работы печки Булерьян (Бренеран)

Печь Булерьян с водяной рубахой.

Печи длительного горения Булерьян работают по тому же принципу, что и все пиролизные нагреватели. В них помимо сжигания самого топлива, их органической составляющей, осуществляется дожиг газа, который выделяется из энергоносителя. Независимо от того дрова это, уголь или соломенные пеллеты при определённых условиях из них выделяется горючий газ метан.

Какие должны соблюдаться условия, чтобы происходило газовыделение:

  • температура 450–500 градусов;
  • малое обогащение кислородом.

Но наличия двух этих составляющих недостаточно. Устройство печи Булерьян, в отличие от обычных буржуек, имеет две камеры горения. В первой горит огонь или тлеют дрова (уголь, брикеты или другой энергоноситель). Во второй камере горит выделенный газ. Камера дожига находится над первичной топкой. Как известно огню нужен кислород. В топку он подается через отверстие в дверце, а вот до камеры дожига уже не доходит, так как весь расходуется на первичное горение или тление. Поэтому в устройстве печи Булерьян предусмотрены сопла для подачи воздуха в камеру дожига.

Процесс преобразования твердого топлива в чистейшую тепловую энергию достаточно прост, как и все гениальное. Итак, печь Булерьян принцип работы:

  • топливо разжигается и переводится в режим тления;
  • при тлении выделяется тепло от сгорания энергоносителя, а также выделяется пиролизный газ;
  • газ поднимается в верхнюю камеру дожига, туда же подается кислород;
  • газ, взаимодействуя с кислородом, воспламеняется.

Получается, что твердое топливо переходит в тепловую энергию в два этапа. Такой подход позволяет увеличить эффективность обогрева до значительных 85%. Конечно, печь Булерьян, принцип работы которой заключается в дожиге пиролизных газов, никогда не догонит по эффективности электрические котлы, например. КПД последних 100%, причём у всех, но и цена на энергоноситель несопоставима. Электрическое отопление при помощи котлов или электрических обогревателей обходится дороже всего, несмотря на 100% эффективность.

Как самостоятельно сделать газогенераторную печь

Газогенераторы, которые еще называют пиролизными котлами, все чаще применяют в быту. Они используются для отопления жилых и хозяйственных помещений, приготовления пищи, получения горячей воды, подкупая высокой эффективностью, экологичностью и удобством обслуживания. Однако промышленные образцы стоят дорого, поэтому оптимальным решением для рачительного хозяина станет газогенераторная печка, своими руками сделанная из подручных материалов.

Функционирование и конструктивные особенности

Главный принцип, положенный в основу работы, заключается в газификации твердого органического топлива при его сжигании в условиях дефицита кислорода. В процессе своего разложения (пиролизе) твердая органика в газогенераторной печи не горит, а медленно тлеет, образуя большое количество горючего газа, который в основном состоит из метана и окиси углерода. Полученный газ из камеры горения поступает в отсек дожигания, в котором смешивается с подогретым воздухом и сгорает, выделяя много тепла. В зависимости от особенностей конструкции, газогенератор может нагревать рубашку теплоносителя, отдавать тепло окружающей среде или же выполнять обе эти задачи.

Такие печи демонстрируют высокую эффективность работы, в несколько раз превышающую по КПД традиционные. В отличие от классических твердотопливных котлов, владелец пиролизного способен гибко управлять режимами функционирования и менять температуру нагрева теплоносителя. Для этого достаточно увеличить или уменьшить количество воздуха, подаваемого в топку газогенераторной печи. Горючий газ можно извлекать практически из любого твердого органического топлива: дров, каменного угля, торфа и даже линолеума. Но в быту чаще всего используется первый и отходы обработки древесины. Наиболее распространенная разновидность дровяного газогенератора — пиролизная печь, из которой газ не отбирается, а сжигается для получения тепловой энергии.

Основной конструктивной особенностью является наличие двух камер сгорания. В одной происходит процесс разложения органического горючего, а в другой сжигается полученный газ. Причем камера дожигания в первом случае бывает расположена по-разному: под отсеком газификации, над ним или же сбоку. Внутреннее устройство и схема газогенераторной дровяной печи для бытовых нужд несложны, и сделать ее под силу любому домашнему мастеру.

Классическое пиролизное оборудование должно включать в себя:

  • Корпус, внутри которого монтируются рабочие элементы печи.
  • Камеру заполнения (бункер) для размещения дров или отходов древесины.
  • Отсек дожигания выделенного печью газа.
  • Колосниковую решетку для удержания твердого горючего и углей.
  • Дверки для загрузки дров и удаления золы из газогенератора.
  • Систему воздушных заслонок для управления подачей кислорода в рабочую зону устройства.

Что понадобится для изготовления

Так как самодельные варианты обычно делают из доступных подручных материалов, они обходятся хозяину намного дешевле своих промышленных аналогов. Чтобы создать простейший газогенератор на дровах своими руками понадобятся: металлические листы толщиной не менее 3 мм или обрезок железной трубы (бочка), уголки стальные размером 5х5 или 4х4 см, петли и задвижки для дверок, дымоходная труба необходимых габаритов и конфигурации. Количество элементов и размеры указанных материалов будут зависеть от объема помещения, которое планируется отапливать, и дополнительных задач печи (нагрев воды, приготовление пищи).

Как топить Булерьян правильно

Перед топкой прочитайте инструкцию! Режим работы этой печи отличается от других. Нарушение правил приведёт к прогару стенок, выходу печки из строя.

Булерьян заправляется сначала щепками для растопки. Сверху укладываются дрова — топка должна быть забита плотно. Лучше использовать расколотые надвое поленья на 10—15 см короче топки. Дрова должны быть сухими, преимущество стоит отдать берёзе, дубу, акации и другим твёрдым сортам древесины.

Щепки поджигаются, и дверца закрывается плотно. Подача воздуха открыта минут 10—15, до образования жара и прогрева вторичной камеры.

Затем подача воздуха уменьшается до минимума и в топке происходит два процесса: разложение дров на пиролизные газы и золу и дожиг этих газов во вторичной камере при помощи воздуха из инжекторов.

Правильно настроенный Булерьян не выделяет дыма — все сгорает дочиста. Упрощённые аналоги топятся в жарком режиме, как простая буржуйка, такие печи называться Булерьяном не имеют права.

Ошибка хозяев печи — частое выбирание золы. Булерьян полностью чистить нельзя, на дне всегда должна быть зола, которая защищает дно топки от перегрева и помогает соблюдать режим тления.

Булерьян работает только на сухих дровах твёрдых пород — они дают при пиролизном сжигании наивысший КПД.

Как сделать печь длительного горения своими руками

Сварить газогенераторную установку самостоятельно, не имея специализированного оборудования, будет сложно. Однако небольшую печку продолжительного горения можно сделать даже из подручных материалов. Для обогрева нежилых площадей часто делают металлическую конструкцию типа «бубафоня», названную так по имени разработчика. Основа отопителя — стальной пропановый баллон на 50 л. Дополнительно потребуются небольшие куски листового металла и отрезки труб.

Расчет основных параметров

При отсутствии каких-либо чертежей и схем для изготовления необходимо самому сделать все необходимые расчёты. Основные параметры печи — диаметр и высота. Они напрямую влияют на количество загружаемого топлива и продолжительность горения. Как правило, диаметр находится в пределах от 30 до 90 см. Делать слишком маленький канал нецелесообразно: мощности такой конструкции будет недостаточно для обогрева. Большой диаметр приведёт к неравномерному выгоранию топлива.

Высота канала должна быть больше диаметра в 3-5 раз, но не меньше 1 м. Однако делать слишком высокую конструкцию не стоит, так как её неудобно будет загружать дровами. Также это может негативно сказаться на силе тяги. Толщина стенок отопителя должна быть не меньше 5 мм. Более тонкая сталь быстро прогорит и будет плохо поддерживать температуру в зоне горения.

Кроме корпуса аппарата необходимо подготовить нажимной стальной диск, дымоход и воздуховод. Первый служит перегородкой, отделяющей топливо от камеры дожига. Он должен быть на 10-20 мм меньше внутреннего диаметра печи. К диску приваривают пластины, которые формируют поток воздуха, поступающего на горение. Дымоход и воздуховод делают из стальной трубы диаметром 100 и 80 мм соответственно.

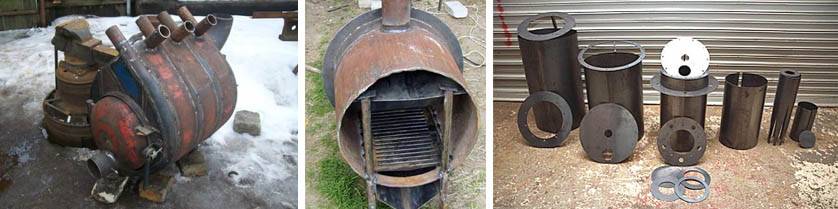

Изготовление печи «бубафоня» из газового баллона

После подготовки всех деталей приступают к сборке. Последовательность работ:

  1. Отрезают верхнюю эллиптическую часть баллона с помощью болгарки. В дальнейшем она станет крышкой печи.
  2. К срезу приваривают стальную полосу для центрирования и герметизации крышки.
  3. Собирают прижимной поршень. Из толстостенного металлического листа вырезать диск диаметром немного меньше корпуса. В центре заготовки делают отверстие, равное трубе воздуховода, и приваривают её. К тыльной стороне круга крепят четыре отрезка швеллера или уголка в крестообразном порядке. Они образуют своеобразные каналы, по которым в топочную камеру будет поступать воздух.
  4. В крышке формируют отверстие, в которое вставляют воздуховод поршня. Последний должен перемещаться без заеданий.
  5. Сбоку цилиндрической обечайки вырезают отверстие под дымоход. Оно должно находиться как можно ближе к верхнему краю печи. Трубу приваривают к корпусу.
  6. К крышке и самой печи крепят рукоятки, выполненные из стального круга, арматуры или уголка.

После окончания сборки сварные швы и видимые места резов желательно зачистить шлифовальной машинкой. Чтобы наружная поверхность печи не ржавела, её можно покрасить жаростойкой краской, предварительно обезжирив и прогрунтовав.

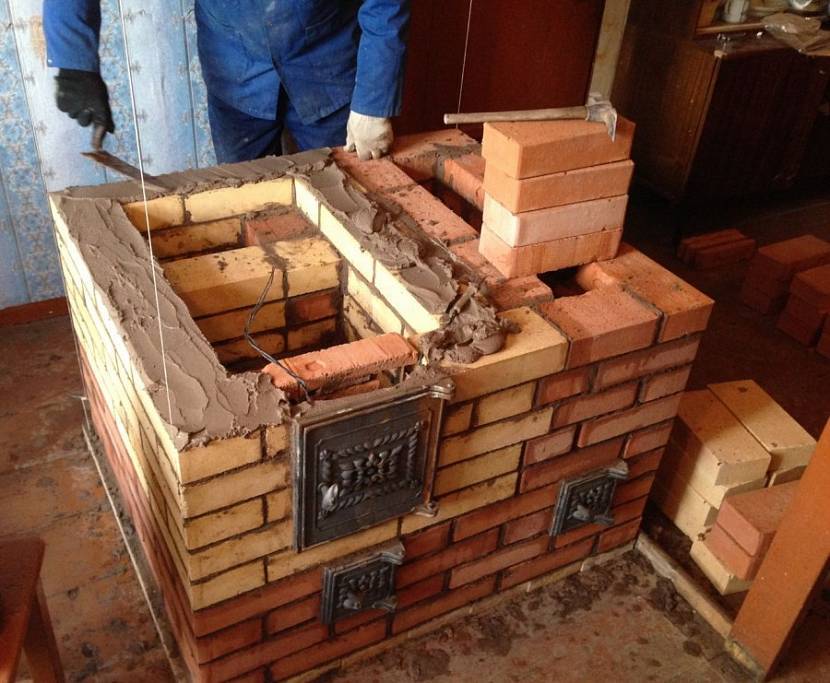

Изготовление печи из кирпича

По сравнению с кустарно изготовленной стальной конструкцией кирпичная смотрится лучше. Однако её возведение — процесс трудоёмкий, требующий определённых навыков и времени. В первую очередь потребуется обустройство фундамента, способного выдержать вес кладки. Затем в соответствии с порядовками (схематическим расположением) выкладывают кирпичи. Последние кладут на глиняный раствор. Кроме строительных материалов понадобятся топочные и прочистные дверки, дымовые заслонки и другая печная арматура.

Собрав простую печь длительного горения можно получить не только источник тепла, но и сохранить денежные средства, а также приобрести соответствующий опыт. Изготовить более сложную конструкцию поможет видео процесса, в котором опытные мастера охотно делятся всеми тонкостями технологии сборки.

Как топить Булерьян

Больше всего ошибок допускают в процессе растопки котла. Неправильная эксплуатация печи приводит к увеличенному расходу дров и быстрому прогоранию стенок. Чтобы улучшить теплотехнические характеристики, потребуется правильно заложить дрова, использовать два рабочих режима, а также избегать распространенных ошибок, допускаемых во время топки.

Какой расход дров у Булерьяна

Нормы расхода дров в день могут отличаться, в зависимости от нескольких аспектов:

  1. Тип древесины.
  2. Утепление здания.
  3. Влажность дров.
  4. Отапливаемая площадь.
  5. Температурный режим на улице.

В среднем, на зиму для Булерьяна нужно 10 кубометров дров. При условии использования дубовых чурок, общей отапливаемой площади 100 м², и длительности сезона отопления 6 месяцев.

Чтобы правильно рассчитать нужное количество дров на печь Булерьян, можно воспользоваться онлайн калькуляторами, либо выполнить подсчет по формуле:

  • Суточная норма тепловой энергии для дома составляет 50 Вт/м². Чтобы прогреть всю отапливаемую площадь, потребуется 5 кВт.
  • Килограмм дубовых дров, при сгорании выделяет тепло, равное 3400 килокалорий. Кубометр 33000 к/калорий или 330 Гкал соответственно.
  • Общее количество дров можно высчитать, если перевести тепловую энергию с Вт в Гкал. После математических вычислений, получится, что на один отопительный сезон для каждого м², необходимо 33 Гкал, для дома на 100 м² 33000 Гкал, которые можно получить при сжигании 10 кубометров дров.

Снизить расход дров в сутки можно несколькими способами:

  • Использовать исключительно сухие дрова.
  • Добавлять продукты древесной переработки.
  • Регулярно обслуживать печку.

При правильной эксплуатации, экономия достигает около 1 кубометра дров на каждый отопительный сезон.

Как правильно закладывать дрова в печку Булерьян

Печь Булерьян лучше топить целыми, не мелко колотыми дровами. Процесс растопки выполняется следующим способом:

  • В топочную камеру укладывают мелкую щепу, для растопки.
  • Розжиг осуществляют с помощью любых средств для поджига.
  • Сверху укладывают дрова.
  • После того как дрова разгорелись в достаточной степени, печь переводят в режим газогенерации. Производитель не рекомендует использовать обычный режим горения постоянно.

В Булерьяне дольше всего горят цельные не колотые дрова, с максимальной влажностью 20%. Считается, что этим качествам соответствуют поленья после года хранения.

Как уменьшить расход дров в Булерьяне

Чтобы уменьшить расход топлива в Булерьяне, придерживаются следующих рекомендаций:

  • Влажность топлива не больше 20%. Влажные дрова запрещается использовать в Булерьянах. В дыме, при сжигании дров с повышенным содержанием влаги, находится большое количество смол, оседающих на стенках дымохода, что со временем приводит к ухудшению характеристик тяги.
  • Котел работает в двух режимах: обычном и газогенерации. Температура нагрева воздуха регулируется в зависимости от потребностей, от 40 до 120°С. Настройка горения дров в печи осуществляется с помощью шиберной заслонки.
  • Следует регулярно проводить обслуживание печи. Технические характеристики и производительность напрямую зависят от наличия тяги. Для очищения труб, время от времени добавляют в дрова химические брикеты. Достаточно просто сжигать средство для чистки, по мере забивания дымоходной трубы.
  • Для топки лучше использовать дрова твердых пород: дуба, осины, акации.
  • Дымоход следует хорошо утеплить, для улучшения характеристик тяги.

Увеличенный расход дров указывает на то, что нарушаются условия эксплуатации печи. Следует изучить техническую документацию, предлагаемую производителем и устранить ошибки.

Характеристики печи

На печь Булерьян возлагаются обязанности нагрева и поддержания температуры в здании. Она должна обладать следующими параметрами:

  1. Мощность. Булерьян можно сделать как маленькой, так и очень большой, и приспособить для работы в зданиях с объёмом воздуха до 1500 м 3 .
  2. Лёгкость. Печь не занимает много места при хранении или транспортировке, не требует высоких дымоходов.
  3. Технологичность и простота производства. Печь может изготовить любой грамотный сварщик в гараже.
  4. Высокий КПД. Достигается благодаря большой плоскости теплообмена и полному сгоранию топлива.
  5. Длительное горение. Правильно эксплуатируя, достаточно одной-двух закладок дров на сутки.
  6. Всеядность. Топить можно сухой древесиной в любом виде.
  7. Оригинальный внешний вид. При должном технологическом уровне изготовления печка способна украсить интерьер загородного дома в индустриальном стиле.

Водяная рубашка для печи Булерьян

Идеально подойдет для дома или загородного жилья печь с водяным контуром. Водяная рубашка или контур — устройство для обогрева достаточно большого помещения, при котором дополнительная тепловая энергия выделяется за счет активной циркуляции нагретой воды в теплообменных системах. Таким образом, характеристики КПД такого типа печи значительно увеличиваются.

Рассмотрим кратко устройство с водяным контуром, выполненное своими руками. Для такой конструкции корпус цилиндрической формы состоит из двух уровней. В нижнем уровне располагается топка для розжига топлива и поднятия температуры до определенного уровня. Верхний уровень служит для дожигания и древесного газа.

Основная задача — нагреть воду. Устройство оборудовано таким образом, что 10% энергии распределяется на отопление, а 90% — на нагрев воды. Нагретая вода поступает в отопительную систему помещения — в батареи, заменяя ГВС и обеспечивая комфортную температуру жилья.

Важно обеспечить герметичность контура, можно также поместить сверху конструкции металлический лист, полностью прикрыв печь. Данное устройство послужит аналогом плиты

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
