Как изготовить кирпичную и металлическую печь для бани

Особенности источников обогрева для бани и сауны

В традиционной русской бане издавна принято подавать много пара, а жара – меньше. С этой целью применяют закрытую каменку, расположенную над топкой. Она с внутренней стороны обкладывается устойчивым к жару кирпичом с сохранением небольшого воздушного зазора. Раскалить камни для такой бани требуется до +500 градусов.

Финская сауна предполагает невысокий уровень влажности – 5-15% и температурный режим до +85 градусов. Каменку используют открытую, со слабо накаленными камнями. Для подачи пара достаточно полить ее водой.

Топка

Это двухкамерное приспособление. Верхняя часть (топочная) необходима для сжигания топлива, а нижняя (зольник) – для накапливания и сбора золы. Эти два отсека разделены между собой решеткой, и каждый из них имеет дверцу. Часто нижнее отделение оставляют открытым для притока воздуха, используя его в качестве поддувального. Также в дверце топки (габариты 20х25 см) можно сделать отверстия с заслонкой для регулирования подачи воздуха.

Каменка

Над дверцей топки, расположенной напротив входа, фиксируются пруты размером от 1 см. Дверка самой каменки должна «смотреть» на парилку. Далее в нее укладываются камни без содержания слюды. Нежелательно использование гранита. Чем больше булыжников – тем обширнее раскаленная поверхность.


Топка

В верхней части печки для бани, сделанной из металла своими руками, лучше смонтировать люк, чтобы создать доступ до дна отсека и обеспечить обслуживание каменки. Над ней устанавливается крышка для дымохода. Последний этап – монтаж бака с водой.

Дымоход

Это труба для вывода образовавшегося дыма и подогрева воды, подаваемой на камни. Дымоход необходимо изолировать, так как из-за его высокой температуры легко обжечься.

Его габариты должны соответствовать размерам железной печи. Толщина проходов должна быть равна половине кирпича.

Приобретать дымоход лучше в уже скомплектованном виде с наружной трубой, внутренним дымоходом, дефлектором.

Бак

Он монтируется над топкой. В его нижнюю часть встраивается кран для постепенной подачи жидкости на раскаленные камни. Со стороны дымохода бак перекрывается стальным полукругом с отверстием под дымоходный трубопровод. На ту часть емкости, которая будет наполняться водой, монтируется крышка с ручкой. Равно как и дымоход, бак лучше купить готовый.

Видео инструкция: как сварить металлическую печь для бани своими руками

Расчет объема бака для банной печи

Объем бака с водой рассчитывают, принимая на одного человека от семи до десяти литров воды температурой не менее пятидесяти градусов. Так, если планируется одновременное посещение парной компанией 3-4 человека, следует выбирать бак объемом не менее 40 литров.

Как вычислить объем парной и топливника печи?

Мало измерить габариты комнаты. Нужно еще учесть материал поверхностей. Если в помещении есть окна, стеклянная дверь, поверхности из кафеля, кирпича, бетона, следует измерить их площадь. За каждый квадратный метр площади таких поверхностей прибавляйте полтора кубических метра к объему помещения, который будет учитываться при выборе размера печи. Минимальная мощность печи для бани – 8-10 кВт.

Печь для бани должна быть безопасной (как в плане пожаров, так и для здоровья человека – не вызывать ожогов при случайном прикосновении и исключать попадание дыма в помещение), температурный режим обязательно должен регулироваться, а габариты соответствовать объему помещения.

Баня с камином из кирпича

Выше уже упоминалось о том, что свобода при выборе размера и формы каминной дверки возможна только в случае, если печь кирпичная, где портал делается на вкус заказчика. Последний решает и то, куда будет выходить топка – в парную или в смежное помещение. Однако чаще всего каминную топку делают именно в том случае, если она находится в соседнем от парной помещении – комнате отдыха или (за ее отсутствием) в предбаннике.

Печь-камин для бани на дровах

Самостоятельно построить кирпичную печку – довольно сложная задача. Найти порядовку в интернете легко, а вот для того, чтобы печка подходила под конкретные условия – надо иметь опыт печника. Поэтому мы советуем начинать с чего-нибудь попроще и подешевле. Каминная дверца, кстати, тоже недешево стоит, да и весит немало. Чтобы поставить ее – нужна сноровка, однако во время эксплуатации вы не заметите большого веса за счет удобного поворотного механизма (это относится к фабричным моделям).

Печи для бани из кирпича с камином (источник фото: Яндекс)

Видео в тему

Посмотрите ролик, в котором показан один из возможных вариантов решения бани с камином, причем с классическим порталом, полкой и часами над ней. Однако размеры дверцы невелики и расположена она асимметрично – это слегка портит впечатление.

Недостатки

Минусы металлических самодельных печей:

  • металл быстро отдает тепло после окончания горения топлива, поэтому почти все время отдыха в бане печь приходится топить;
  • для большого домика одной печи может быть недостаточно для отопления;
  • неодинаковый нагрев прогрев парильного отделения – возле печи горячо, на расстоянии – прохладно;
  • о металл при прикосновении можно обжечься. Для этого вокруг корпуса печки иногда монтируют ограждение;
  • печь для бани из металла недостаточно пожаробезопасна. Ближайшую стену обязательно изолируют от раскаленных стенок печи;
  • не очень презентабельный внешний вид.

Электрические печи для бани

Изготовить электрическую печь для бани своими руками, конечно можно, но на это практически никто не решается и приобретают заводские агрегаты. Многие просто боятся испортить дорогостоящий материал.

Появились такие изделия сравнительно недавно. Чаще всего встречаются установленные электрические камины, а не печи. Ведь нет смысла устанавливать печь с таким же потреблением электроэнергии, как и у камина, но при этом она гораздо дольше прогревает помещение, а электроэнергии потребует за это время гораздо больше.

Не рекомендуется использовать электрические печи для бани в качестве основных, они идеально подходят в качестве дополнительного агрегата, для поддержания набранной температуры. В таких ситуациях не тратится много электроэнергии и счета на оплату вполне приемлемые.

Популярность таких устройств вызвана за счет таких факторов:

  • равномерное поддержание уровня температурного режима, который уже набран;
  • в конструкцию не входят дымоотвод, за счет чего в помещении не будет золы, сажи и грязи;
  • обладают высокой прочностью и долговечностью;
  • легкие в настройках и управлении, для чего достаточно установить необходимую температуру, и она будет поддерживать ее на протяжении вашего отдыха;
  • оснащена дистанционным управлением, за счет чего отключить питание или перенастроить на другую температуру, можно не вставая с места;
  • оснащена защитными системами, которые установлены в термостат и таким образом не дают возможность перегреваться устройству;
  • экономность личного времени, так как достаточно включить питание утром, пойти по своим делам и прийти в готовую и натопленную баню;
  • имеет систему автоматического нагревателя;
  • компактные размеры устройства.

Среди недостатков таких конструкция можно выделить лишь потребление электричества в довольно большом объеме.

Советы и рекомендации

Специалисты советуют при изготовлении печи из металла для бани придерживаться нескольких несложных рекомендаций, таких как:

  • необходимо помнить, что металл подвержен деформации под действием высоких температур. Следует правильно подбирать оптимальную толщину материала;
  • слишком толстый металл станет причиной неэкономного расхода топлива и увеличения времени разогрева помещения;
  • в целях оптимизации рекомендуется конструировать дымоотвод так, чтобы он проходил через бак с водой;
  • отделка металлической конструкции должна обеспечивать проток воздуха;
  • печь из листов с пониженным содержанием углерода без труда «переживёт» возможные ремонтные работы;

  • чтобы избежать ситуаций, когда печь дымит, рекомендуется приобретать готовые блоки дымоходов;
  • основанием для печи может быть цементный пол, лист металла или участок, покрытый огнеупорной плиткой;
  • стоит помнить, чтобы протопить дровяную печь, необходимо время и существенный объём топлива;
  • эффективно топить печь из металла только в небольшом помещении;

  • выбор места расположения источника тепла играет решающую роль для эффективности бани;
  • вблизи от корпуса печки обязательно следует покрыть стены несгораемыми материалами;
  • после завершения монтажа рекомендуется сделать отделку из кирпича или камня. Это позволит избежать случайных ожогов и сделает печь более привлекательной.

В России париться в бане – этой целый ритуал, обычай. Позитивное влияние парилки на физическое здоровье известно с древних времён. Многие медицинские терапии сегодня не обходятся без русской бани. Трудно переоценить её значение при лечении разных недугов. Современная диетология с помощью веника и парной избавляет от избытков веса. Баня омолаживает и снимает усталость и стресс.

Печь – это центральная составляющая каждой бани. От грамотного выбора конструкции, удачного расположения и правильного монтажа зависит оптимальный прогрев помещения и качество пара.

Установка печи в бане

Поскольку правильная парилка всегда строится из дерева, главное требование при монтаже дровяного отопителя – пожарная безопасность. Чтобы его выдержать, соблюдайте простые правила:

  • печку нельзя ставить прямо на деревянный пол, а только на лист железа, выступающий впереди топки на 70 см;
  • обшивку стен из горючих материалов тоже нужно защитить от возгорания листами кровельного железа или минерита;
  • при установке обогревателя с выносом топливника проем в деревянной перегородке также обшивается негорючими материалами, как это сделано на фото;
  • расстояние от изолированной дымоходной трубы до строительных конструкций из дерева – 38 см.

Канал для отвода продуктов горения на улицу рекомендуется делать из двустенного сэндвича с наполнителем из базальтовой ваты. Нередко для изоляции дымохода применяется тот же водяной бак квадратной формы, встраиваемый прямо в перекрытие. Как правильно устанавливается печка в бане, изображено на схеме:

Несложная металлическая печь-калорифер для бани

Одна из самых простых конструкций – металлическая прямоугольная печь-калорифер. Чтобы ее изготовить, необходимо обзавестись:

  • Стальными листами (более 5 мм)
  • Резаком (можно воспользоваться болгаркой)
  • Сварочным аппаратом
  • Трубы
  • Камни и шамотный кирпич
  • Металлические уголки
  • Дверки и комплектующие к ним (завесы, задвижки)

Основой установки является бак, наполненный водой. Одна из его поверхностей является стенкой печи, поделенной зонально на две части: каменка и топочная. Дым удаляется на улицу посредством дымоходной трубы.

Возводится такая печь для бани своими руками из металла очень легко и быстро. Вначале необходимо определиться с габаритами будущей конструкции и вырезать из подготовленного металла дно, боковые и заднюю стенки. Между собой они надежно свариваются. Изнутри на определенной высоте увариваются металлические уголки – они буду служить опорами для дна каменки (вырезается из листа потолще).

Периметр передней стенки обваривается стальными полосками и монтируется дверца. У нее снизу должны быть высверлены отверстия, через которые будет поступать требуемый для горения кислород.

Чтобы металл не контактировал непосредственно с огнем, пространство внутри топки необходимо обложить шамотным кирпичом.

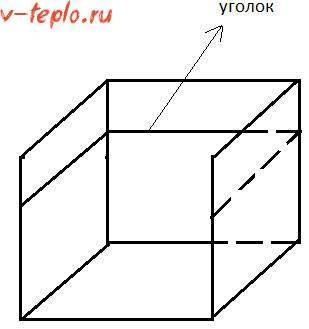

В листе, который будет опирать на уголки и образовывать дно каменки, необходимо вырезать отверстие, равное диаметру дымохода, и приварить к нему патрубок.

Далее необходимо подумать об установке емкости для воды. Она будет состоять из дна и трех стенок, привариваясь непосредственно к одному боку уже готовой печи. В одной из сторон (кому как удобнее) снизу делается отверстие и вваривается патрубок с краном, сливающим воду.

Монтировать подобную конструкцию можно на основание, выложенное из кирпичей (25-30 см), или на каркас, сваренный их металлических профилей. Поверх каменки укладывают камни диаметром до 12 см, но не менее 5 см. Прекрасно подойдет базальт, порфирит и т. д.

Затем нужно закончить дымоход от патрубка, который был выведен ранее. Бак наполняется водой и закрывается крышкой. В топке разгораются дрова и смотрится, чтоб весь дым удалялся наружу.

Не составит никакого труда внести некоторые изменения в построенную печь для бани своими руками и обустроить под топкой зольник. Таким образом появится возможность:

  • Проще делать очистку от продуктов горения
  • Дверкой поддувала увеличивать/уменьшать тягу

Установить задвижку можно непосредственно на дымовой трубе. С ее помощью появится возможность не менее эффективно управлять процессом горения.

Видео инструкция

Альтернативное отопление с помощью теплового насоса, узнайте как

Круглая печь для бани своими руками

Несложной выглядит конструкция круглой печи, у которой бак расположен прямиком над топливником. Приступая к работе, нужно подготовит бак или трубу диаметром 0.5 м и высотой около 1.5 м с толщиной стен от 1 см, арматуру, кран врезной, трубу в диаметре 0.35 м, дверцы, петли и завесы, стальные листы.

Начинаем строительство печи в баню своими руками:

  1. Большую трубу нужно раскроить на две части – 60 и 90 см, водяной бак и топка соответственно
  2. Из листовой стали вырезается круг, соответствующий диаметру топки (50 см), и приваривается к трубе
  3. Тут же можно приварить каркас ножек высотой до 15 см
  4. Далее необходимо вырезать около дна одно отверстие для зольника, чуть выше – для топочной, соответствующие размерам закупленных дверок, привариваются петли и скоба для щеколды

Внутри приваривается колосниковая решетка, пропускающая воздух в топку из поддувала, ее располагают на высоте до 15 см от дна

Из арматурных прутьев изготавливается корзина и связывается пластичной проволокой – это будет каменка. Она устанавливается вверху трубы, делается дверца подходящей формы для укладки камней

Теперь нужно обустроить водяной бак из куска трубы 60 см. К нему приваривается дно, сквозь которое проходит дымоходная труба, ближе к низу вваривается трубка с вентилем

Обе конструкционные части печи воедино стыкуются и свариваются
Сверху делается двустворчатая крышка. Первая часть приваривается к трубе, а вторая крепится на завесы и оборудуется ручкой

Подводим итоги

Возводить печи в баню своими руками достаточно просто, однако необходимо подходить к работе максимально ответственно. Если конструкция будет изготовлена некачественно или с даже с незначительными на первый взгляд погрешностями, она не будет давать желаемого количества качественного пара и может быть весьма опасной в эксплуатации.

Приступая к работе, рекомендуется увидеть несколько печей в отчую. Если есть знакомый мастер или печник – не следует стесняться спросить у него совет.

Дымоход для банной печи

Для отвода продуктов горения из металлических банных печей дымоход может быть выполнен из кирпича, металла или керамики, и бывает трех типов по месту расположения:

Насадные дымоходы возводятся сверху отопительного прибора и являются его продолжением. Именно этот тип конструкции чаще всего выбирается для установки над металлической печью, и для него в последнее время чаще всего используются сэндвич-трубы.

Коренной дымоход – никаких ограничений нет, но все же в банях он встречается нечасто.

Цены на дымоходные трубы

дымоходные трубы

  • Коренные дымоходы — этот отдельно стоящая кирпичная конструкция, к которой также может быть подключена банная печь. Чтобы возвести этот вид дымохода, под него необходимо обустроить отдельный фундамент. Если баню планируется разместить той области дома, где будет возводиться печь или камин, или в примыкающей пристройке, то иногда для них можно обустроить один общий коренной дымоход. Но этот случай – явно нетипичный.
  • Стеновые дымоходы — это тип дымоотводного канала, устанавливаемого в кирпичной стене дома. Если баня выстраивается из кирпича, то можно воспользоваться этой конструкцией. Однако, у нее есть один существенный недостаток, так как труба фактически полностью проходит по улице, есть риск возникновения в ней конденсата, что может негативно повлиять на эксплуатационные качества печи. Поэтому стеновые дымоходы требуют качественного утепления. Как вариант также рассматривается крайне редко.

Дымоходы для банной печи могут быть изготовлены из разных материалов — это может быть кирпич, керамика, металл или же утеплённые сэндвич-трубы.

Сэндвич-дымоход может располагаться внутри помещений и проходить через перекрытия и кровлю, либо сразу выводиться через стену наружу.

Как показано на иллюстрации выше, дымоход может монтироваться внутри помещения или практически сразу выводиться на внешнюю стену

Первый вариант, с проходом через чердачное перекрытие и крышу, хорош тем, что тепло, исходящее от трубы, остается в помещении бани. Кроме того, строго вертикально установленная труба, обеспечивает для печи хорошую тягу.

К явным недостаткам внутреннего расположения трубы можно отнести сложность монтажных работ, так как требуется тщательная изоляция проходок через потолок и кровлю. При повреждении стыковочных швов отдельных частей сэндвич-трубы, продукты горения будут поступать в парную, что не сразу можно заметить, а это опасно для жизни людей, находящихся в помещении.

Наружные дымоходы выводятся на улицу через стену, и дальше поднимаются на установленную высоту вдоль ее внешней поверхности. Поэтому их проще монтировать как в строящейся бане, так и в уже возведенной. Выше уровень безопасность эксплуатации, доступнее обслуживание.

К недостаткам такого расположения необходимо отнести необходимость в дополнительном утеплении, тщательная герметизация прохода трубы через стену. Однако, если для возведения дымохода используются правильно подобранные сэндвич-трубы, то их дополнительное утепление не потребуется.

Цены на сэндвич-трубы

сэндвич-трубы

*******

Итак, установка банной печи с выносной топкой должна быть тщательно просчитана, а параметры, прописанные в СНиП, соблюдены безо всякого упрощения. Необходимо помнить, что от правильного монтажа и изоляции металлических элементов конструкции от горючих поверхностей зависит безопасность эксплуатации не только печи, но и всего строения бани, особенно если она выстроена из древесины.

В завершение публикации – видеосюжет, в котором показам пример монтажа банной печи с выводом топки в предбанник.

Ещё более простой вариант печки

Если предыдущий вариант кому-то показался сложным (хотя это не так), можно предложить предельно упрощённую отопительную конструкцию. Эту печь своими руками можно выложить буквально за час, даже если руки вообще далеки от того, чтобы называться золотыми.

Рисунок 4. Простейший вариант печи из кирпича

Принцип работы сооружения прост. Внизу сгорает твёрдое топливо, здесь же оседающее под воздействием собственной массы. Температурные перепады создают тягу, увлекающую горячие воздушные потоки кверху. При этом дрова сгорают почти без остатка – задымление минимальное.

Для кладки понадобится всего лишь два десятка целых кирпичей и две половинки. Печка состоит из пяти рядов. Конструкция настолько проста, что описывать порядовку нет никакого смысла. Порядок действий наглядно представлен на иллюстрации.

Тем, кто захочет промежуточный вариант, можно порекомендовать вариант чуть посложней.

Рисунок 9. Г-образная печка

На создание этой конструкции тоже потребуется 20-30 кирпичей. Такой вариант можно осилить самому за пару часов, если навыки каменщика отсутствуют напрочь. Специалисту сооружение подчинится за считанные минуты.

Преимущества простейших печных конструкций

  • очень высокая скорость монтажа – от дня до нескольких минут;
  • не требует фундамента; печку можно сложить где угодно; а если не использовать связующую смесь, печка выходит разборной и легко перемещается;
  • в качестве топлива – всё, что горит: поленья, ветки, шишки, стебли кукурузы, листья, ДСП, остатки мебели и т. п.;
  • топливный расход в несколько раз меньше, чем, к примеру, в случае с буржуйкой;
  • самый простой вариант – без использования глины – позволяет получить большую теплоотдачу, чем от костра; поэтому подобные конструкции – находка для тех, кому не хочется постоянно поддерживать костёр в походе;
  • почти полное отсутствие задымления – топливо сгорает с минимумом отходов;
  • температура кирпичей достигает 1000 градусов – хороший обогрев и быстрое приготовление пищи обеспечены.

Печь для гаража на отработанном масле

Невзирая на то, что масляная чудо-печь спалила немало гаражей, популярность ее не снижается. Речь идет о самой распространенной конструкции металлической печки, состоящей из двух бачков, соединенных перфорированной трубой – дожигателем. Она может работать практически на любом жидком топливе при условии, что оно не содержит воды. Иначе отопитель начинает стрелять пламенем сквозь отверстия в дожигателе, отчего и возникают пожары.

Популярность этой печи на отработке объясняется ее простотой и дешевизной, поэтому обойти ее вниманием нельзя. Алгоритм работы обогревателя следующий:

  1. В нижний бачок заливается отработанное масло и поджигается с помощью любой легковоспламеняющейся жидкости.
  2. После нагрева отработка испаряется и начинает гореть.
  3. Выделяющиеся пиролизные газы смешиваются в дожигателе со вторичным воздухом и сгорают в верхнем бачке, имеющем перегородку.
  4. Продукты горения покидают печь через дымоход.

Сборка чудо-печки чрезвычайно проста и делается по чертежу:

Чтобы сделать нижнюю и верхнюю камеру чудо-печи, лучше найти кусок трубы диаметром 350 мм или взять баллон 30 см в поперечнике

Конструктивные особенности самодельного котла

Для изготовления использована металлическая труба Ø 159 мм длиной 350 мм, с двух сторон приварены заглушки.

Заглушки на трубу

Вход и выход воды осуществляется металлическими трубами Ø 3/4″, нижняя заглушка имеет сливное отверстие, закрытое вентилем. Верхняя крышка имеет три муфты для установки электрических тэнов, диаметр муфт подбирается с учетом размеров резьбы тэнов. Мощность каждого нагревательного элемента 3 кВт. На верхней крышке вмонтирован предохранительный клапан для стравливания критического давления.

Предохранительный клапан

Тэны верхней компоновки, хотя все промышленные агрегаты имеют нижний монтаж нагревателей.

Почему мы изменили их расположение?

  1. Намного упрощается замена вышедших из строя нагревателей. В промышленных котлах приходится полностью сливать теплоноситель из системы, без потерь не обходится. Как мы уже упоминали, в качестве теплоносителей для обогрева бани нужно применять антифриз, выливать его на землю дорогое удовольствие.
  2. Есть возможность быстро заменить перегоревший элемент без полного отключения системы отопления.

Расстояние между верхней крышкой и местом фиксации нагревателей нужно сделать минимальным, это исключит оголение тэнов воздушной подушкой во время нагревания. Все электрическое управление располагается в щитке рядом с котлом. На каждый нагреватель нужен свой автомат мощностью 3 кВт, общий вход питания через разъединитель.

Автоматические выключатели Siemens

Вход и выход теплоносителя имеют отдельные шаровые краны.

Котел с тэнами крепится к стене кронштейнами и дюбелями

Он имеет небольшой вес, в заполненном теплоносителем состоянии примерно 5 кг, особых мер предосторожности во время фиксации принимать не стоит. Мощность нагревателей можно изменять в зависимости от объема обогреваемых помещений

Электрический котел отопления

Допускается установка специального электротехнического оборудования для контроля показателей температуры и давления теплоносителя. Это дает возможность задавать требуемые параметры и включение/выключение обогревателей будет выполняться самостоятельно.

После изготовления и проверки котла можно начинать работы по подключению обогревательных батарей.

Электрический котел отопления – фото

Система отопления с котлом – фото

Видео – Электрический котел своими руками

https://youtube.com/watch?v=9BKvpLl-V_Q

Из кирпича

Из кирпича с баком для воды

Добротная и простая «холодная» печь для бани конструктивно выглядит так: топочная камера выполняется из огнеупорного кирпича, под ней располагается зольник. Сверху для сохранения жара раскладываются булыжники на стальную или чугунную решетку. Их массу рассчитывают из соотношения: на 1 м3 парилки требуется 20–30 кг камней. Эта пропорция верна для непрерывно работающих устройств. Если нагрев происходит периодически, то есть после прогрева помещения до нужного уровня ее гасят, тогда количество надо увеличить еще в 2 раза. Иногда для лучшего удержания тепла добавляют чугунные чушки в соотношении 20% на 80% камня.

Сами стены, помимо кирпича, можно выполнить из обычного или бутового камня. Порой для строительства берут гранит или голыш. Вес каждого элемента – от 1 до 5 кг. Не пытайтесь строить из кремния – от нагревания тот просто лопнет.

Глиняный раствор

Глина замачивается в воде на несколько суток и смешивается с просеянным песком до консистенции густой сметаны. Песок предпочтительнее брать не речной, а горный. Его грани неровные, нешлифованные и обеспечивают лучшее сцепление.

На дно засыпают 15 см песка и щебень. Затем все заливается слоем бетона, желательно с армированием. Сверху застывший фундамент закрывают рулонами рубероида для гидроизоляции.

Кирпичная печь на прочном фундаменте

Отметим некоторые моменты:

  1. Угол бани, где устанавливается печь, должен быть теплоизолирован и укреплен. Помимо опасности возгорания, в нем будет наблюдаться большой перепад температур, который способен привести к появлению трещин в стенах.
  2. Первый ряд укладывается на рубероидную подложку без раствора, насухо.
  3. Остальные блоки при работе смачиваются водой, каждый новый ряд укладывается с перевязкой (со смещением относительно предыдущего).
  4. Нужно следить за тем, чтобы стороны кирпичей, обращенные внутрь топочной камеры, были целыми, без сколов и трещин. Стенка здесь должна быть как можно более гладкой, поскольку любая выбоина провоцирует разрушение сооружения. В то же время нельзя обмазывать внутренние поверхности глиной — высохнув, она начнет отслаиваться и засорять дымоход,
  5. После завершения кладочных работ, печку надо просушить. Для этого либо ее оставляют на 15 дней при хорошем притоке воздуха, либо несколько раз протапливают в щадящем режиме.

Пошаговое выполнение кирпичной кладки печи

Порядок возведения кирпичных стен для бани определяется строительной схемой – порядовкой. Предложенная пошаговая инструкция рассматривает поочередную кирпичную выкладку.

Кладка кирпича с 1-го по 7-й ряд

У начинающих мастеров возникает вполне логичный вопрос: как сложить печь от фундамента (первые 7 рядов)?

  1. Первый ряд выкладывается сразу на гидроизоляционный слой фундамента. Кирпичи предварительно смачиваются водой. Угловые элементы выполняются под прямым углом, который проверяется уголком. Края требуют тщательного замера, что позволит предотвратить появление нежелательных зазоров в печной конструкции. В этом случае толщина готовых швов между кирпичами не должна превышать 6 мм. Чтобы лучше сложить кирпичи, нужно выполнить правильный замес раствора.
  2. Второй ряд из кирпичей выкладывается аналогичным способом, при этом каждый последующий элемент должен располагаться на стыках кирпичей из нижнего ряда. По этой же схеме следует выкладывать кирпичи для третьего ряда. Здесь должна быть установлена поддувальная дверца. Она фиксируется тонкой проволокой и стальными полосами.
  3. Прежде чем приступить к укладке следующего ряда, рекомендуется проверить ровность возводимых стен по вертикали и горизонтали, а также точность углов. В этом ряду устанавливаются колодцы для золы и решетки для воздухопроводных каналов. Для этого выполняются небольшие отверстия в элементах по 1 см с зазорами для монтажа колосника. Под установленной решеткой заднюю стенку выполняют слегка округлой.
  4. В шестом ряду фиксируется установленная поддувальная дверка, а в седьмом ряду – завершается монтаж колосника и дверки для топки. Чтобы обеспечить безопасное отопление парной, печная дверка должна быть изготовлена из чугуна. На данный момент это самый прочный и жаростойкий материал.

Кладка кирпича с 8-го по 23-й ряд

  1. Как сложить печь с 8-го ряда и до установки дымоходной трубы? При формировании восьмого ряда выполняется установка перегородки, которая служит основанием для обустройства дымоходной трубы. По аналогичному принципу кирпичная кладка выполняется до 14-го ряда включительно, на котором будут установлены швеллеры из металла. При этом в лицевой стенке печи необходимо обустроить небольшой проем для вертикальной установки водяного бака таким образом, чтобы он полностью соприкасался со швеллерами.
  2. Для выкладки пятнадцатого ряда используются ½ кирпичей, которые между собой размещаются под небольшим углом. Это послужит основой для разделительной перегородки. До 18-го ряда выкладка кирпичей выполняется по аналогии с первыми рядами конструкции.
  3. При кладке девятнадцатого ряда выполняется установка дверцы для вывода пара. Далее устанавливаются металлические полоски, с дальнейшей кладкой оставшихся рядов. Это необходимо для надежной фиксации дверной рамки для вывода пара и установки бака для горячего водоснабжения, который обкладывается кирпичным боем.
  4. С 23-го ряда выполняется монтаж дымоотводной трубы, определяющей конечную высоту конструкции.

Советы по кладке:

• чтобы идеально подобрать кирпичи по размеру, каждый их ряд размещается вначале насухо без раствора, излишки длины аккуратно подрезаются, кирпичи пронумеровываются, а затем собираются в ряд уже на растворе; • печь, выложенная неровно, простоит недолго, поэтому не следует допускать даже малейших отклонений: после укладки каждого ряда горизонталь и вертикаль лучше выверять с помощью уровня; точность углов дополнительно определяется с помощью отвесов или уголка; • чтобы колосник и дверки прослужили как можно дольше, лучше выбирать не сталь, а более огнеупорный чугун; • в дровяной печи колосник и дверка располагаются на одном уровне, при отоплении углем колосник должен находиться на 20 см ниже топки; • при укладке колосника обязательно оставляются зазоры для температурного расширения; для этого при необходимости кирпич подрезается до нужного размера;

Установка колосника

• над дверкой следует предусмотреть небольшую вентиляционную щель, которая защитит ее от перегрева или вырезать кирпичи в этом месте клином; • для обеспечения лучшего притока воздуха и полного сгорания топлива колосники укладываются только вдоль поддувального канала; • половинки и четверти лучше использовать в верхних рядах; • чтобы глина со временем не растрескалась, печь можно армировать глиной с сеткой из стали; крепежная проволока для нее предусматриваться уже в кладке.

Печь для бани своими руками из трубы или старого баллона

Отличие этой конструкции от предыдущей в том, что бак с водой располагается непосредственно над топливником. Для работы понадобятся: труба для печи и бака (толщина стенок 1 см, диаметр 50 см, высота 150 см); труба для каменки (толщина стенок прежняя, а диметр 35см); кран врезной; металлическая арматура; петли для дверец; листы стальные толщиной аналогично трубам; инструменты для сварки, резки металла.

Печь для бани из трубы

Делим трубу большего диаметра надвое, используя болгарку. Из одной части (длина 60 см) будем монтировать бак для воды, из второй (90 см)– конструировать отопительный прибор для бани.

На листе стали делаем разметку, чтобы вырезать круг, равный по диаметру трубе – корпусу печи. Для этого удобно использовать баллончик с краской или маркер. Этот круг послужит донышком конструкции. Герметично привариваем его к трубе.

Сразу же делаем ножки конструкции. Для этого укрепляем донышко печи для бани металлическим каркасом из профилей. Высота каркаса 10-15 см.

После того, как печь твердо стоит на ножках, рисуем на корпусе прямоугольник 25х7 см. Этот кусочек металла будет дверцей поддувала. Вырезаем его болгаркой, оснащаем петлями, скобой-ручкой и щеколдой.

Делаем колосник. Его задача: пропускать воздух из поддувала в зону горения, удерживать топливо и не препятствовать попаданию пепла и золы в нижнюю камеру печи. Такую решетку можно изготовить из отрезков арматуры или листа металла с вырезанными в нем отверстиями. Колосник необходимо закрепить сваркой во внутренней части трубы на высоте 12-15 см от донышка.

колосник печи

Выше колосника будет располагаться топливник. Дверцу для него вырезаем размером 25х30 см, отступая от уровня колосника около 20 см. Устанавливаем дверку аналогично поддувальной.

Дверца топливника для печи

Каменку будем сооружать из арматуры. Изгибая ее в разные стороны, придаем прутьям арматуры форму корзины, скрепляем их между собой пластичной проволокой. Сюда будем укладывать камни для печи. «Корзинку» устанавливаем на верхнюю часть трубы. Здесь же прорезаем дверцу любой формы и вновь оборудуем ее петлями, задвижкой.

Дверца топливника для печи

Далее займемся баком для воды. Корпус бака – это труба, длиной 60 см. Для этой трубы вырезаем донышко, в котором в свою очередь вырезаем отверстие и пропускаем сквозь это отверстие трубу дымохода. Закрепляем детали сваркой. Ближе ко дну бака врезаем кран.

Бак для воды

Теперь собираем две части печи воедино так, чтобы бак располагался строго над топливником. Производим сварной шов.

Крышку для бака удобно сделать двустворчатую. Вырезаем круг, делим его на две равных части, одну из которых наглухо привариваем к баку, другую крепим с первой половинкой петлями. Чтобы удобнее было открывать бак, крышку оснащаем ручкой-скобой из арматуры.

Крышка для бака

Таким образом, из самых простых материалов можно быстро и дешево соорудить печь для бани своими руками, при этом она ничем функционально не будет отличаться от покупного аналога! Выполняя работу качественно и не спеша, вы получите результат, который будет радовать вас и ваших гостей многие годы!

Вывод

Для обогрева банного помещения очень часто используют печи-каменки, сделанные своими руками. Оны надёжны, экономичны и очень красивы. Существует два вида печей-каменок.

Печь для бани с открытой каменкой нагревает помещение быстро, но устройство с закрытой каменкой удерживает тепло намного дольше. Поэтому, если вы имеете достаточно большое помещение для бани, лучше отдать предпочтение второму типу. Сделать подобную печь не очень сложно. Достаточно запастись временем, нужными материалами и инструментами.

В литературе или интернете можно найти огромное количество порядовых схем кирпичной банной печи с закрытой каменкой. Они помогут вам создать красивое и удобное в использовании устройство для обогрева бани.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
