Печь голландка своими руками

К вопросам декорирования стенок, фото

Мы уже упоминали о том, что вместе с голландками в наш мир пришли традиции изразцового зодчества. И хоть печь неплохо справляется со своими обязанностями даже не будучи оштукатуренной, ранее «голая» кирпичная галланка была более-менее уместной лишь на кухне или во вспомогательных помещениях. Если же печь являлась частью интерьера гостиной или большого зала, то её необлицованные стены указывали на полное отсутствие вкуса у хозяина.

Сейчас же аккуратно сложенная голландская печь служит украшением любого дома независимо от того, каким способом отделаны её стены. Отлично выглядят не только облицованные кафельной плиткой или оштукатуренные декоративными составами, но и «голые» печи, построенные из красного облицовочного кирпича со скруглёнными гранями. Если же вы планируете построенную по всем канонам голландку облицовывать настоящими изразцами, то досконально изучите этот вид отделки или доверьте работу специалисту. Учтите, что керамическая плитка этого типа должна укладываться по специальной технологии. Её соблюдение на только сделает покрытие более эстетичным, но и увеличит теплоотдачу отопительного прибора.

Отделка плиткой под гжель — вариант, подходящий для частного дома

Такая печь не помешает и в квартире

Вариант для частного дома

Минималистичная отделка не помешает печи выделяться среди интерьера

Вариант для тех, кто выдерживает стиль жилища в коричневых тонах

Такая печка будет хорошо смотреться в квартире

Такую конструкцию не стыдно поставить в деревянном доме

Вариант оформления кирпичом или камнем позволит печке выглядеть более естественно

Небольшая фотоподборка, конечно же, не сможет показать всего великолепия и многогранности отделки голландских печей. Тем не менее мы надеемся, что приведённые примеры натолкнут вас на новые идеи и дадут стимул для личного творчества.

Виды голландок

Первая — это классическая. Голландка в классическом стиле достаточно легко вписывается в любые интерьеры, из-за своей формы и простоте отделки. Отреставрированные печи голландки выступают очень ценным антиквариатом. Если говорить о стоимости, то они превосходят стоимость самого здания, в котором они находятся.

Вторая, это голландка усовершенствованная камином.

Третья, это голландская печь-колонка, в основном, такие предназначены для пользования в сезон. Это замечательный вариант для дачи.

Четвертая, это отопительно-варочная печь, с наличием плиты.

В России голландку принято считать аналогом усовершенствованных и облицованных изразцами отопительных печей.

Определение «печь-голландка» русского происхождения. Да и голландцы, про свои печи особо не распространялись. Поэтому и слово «голландка» нужно принимать как имя нарицательное.

Определение «Русская голландка» или «Псевдогалландка» это обычные русские печи, которые были отделаны изразцами. Сами изразцы в России появились благодаря Петру I, а потом уже мастера переняли технологию изготовления. Потом изразцы использовали для оформления всех печей и после этого их стали называть голландками, несмотря на то, что «русская печь» и «печь голландка» – по технической части практически противоположны.

Откуда же на Руси появились колпаковые «русские голландки»? Согласно истории, они здесь и возникли. Петр I, подписал приказ, в котором приказал строить печи, по образцам голландских, по его мнению, это должно было помочь в борьбе с частыми случаями пожаров. Но в приказе, не было указано точной конструкции и русские каменщики воспользовались этим. Это послужило началу модернизации и совершенствованию своих русских печей. Усовершенствованная голландка, похожая снаружи и совершенно другая внутри, вышла опять в Европу. Возможности ее установки заметно изменились, она могла быть и треугольной формы, и трапециевидной, что позволяло установить ее, например, в угол помещения и практически не занимать полезного пространства.

Это интересно: Гостиная в частном доме (21 фото): красивая отделка и оформление

Принцип работы

Устройство печи голландки

Классическая голландская печь конструктивно предусматривает довольно длинный дымоход для отведения отработанных газов. За счет этого получается высокое сооружение, но имеющее небольшие размеры по площади. Топочные газы, которые образуются при сгорании топлива, при отводе практически полностью отдают тепловую энергию. Остывший воздух выходит из устройства через специальное боковое отверстие.

Самая маленькая печь такого типа – «контрамарка» величиной 52х52 см легко сможет обогреть помещение площадью 20 кв. м.

Принцип работы состоит в том, что внутри топочной камеры топливо сгорает с наименьшей интенсивностью. Процесс горения происходит медленно, благодаря чему образовавшиеся газы проходят по созданным ходам и отдают все свое тепло кирпичным стенам. Подобная печь довольно быстро нагревается, но медленно остывает. Поверхность голландки в ходе активной эксплуатации может прогреваться до температуры 60°С.

Преимущества круглых печей голландок (Утемарка) в металлическом футляре

  • Быстрый нагрев и медленное остывание массива кирпичной кладки
  • Достаточная теплоёмкость
  • Небольшие габариты
  • Установка без фундамента
  • Высокий срок службы и надёжность
  • Быстрая сборка каркаса круглой печи
  • Небольшой вес строительных материалов при доставке
  • Невысокая стоимость
  • Ремонтопригодность

Если Ваша старая круглая печь в каркасе не работает, то не обязательно её полностью разбирать. Иногда достаточно почистить её и переложить кирпичи в топливнике. Заменить дверку на современную. Установить дополнительно прочистную дверку. По вопросам ремонта круглых печей в футляре В Спб и ЛО писать на почту или сразу позвонить по телефону.

Разновидности и модификации

Существует несколько распространенных модификаций голландских печей:

  • Отопительные (классические). Оптимальны для отопления жилых помещений небольшой площади.
  • Колпаковые. Отличаются самыми компактными размерами, существующие схемы укладки позволяют возводить миниатюрные голландки треугольного сечения для углового размещения.
  • Калориферные. Действие основывается на принципе принудительной циркуляции воздуха. Оптимальны для зданий с высокими потолками.
  • Отопительные с котлами водяного отопления. Применяются при невозможности размещения печи в центральной части дома. Установка голландки со встроенным отопительным котлом проводится на кухне или в коридоре, после чего разводят отопительный контур.

Важно! Эксплуатация голландок со встроенными котлами для отопления больших площадей требует применения каменного угля в качестве топлива. Кроме использования голландки в качестве сугубо отопительного сооружения, существуют возможности дополнительного оснащения печи варочной плитой, камином или лежанкой. Для этого на подготовительном этапе важно внести в выбранную схему укладки требуемые поправки

Возможно использование готовых схем, имеющихся в открытом доступе

Для этого на подготовительном этапе важно внести в выбранную схему укладки требуемые поправки. Возможно использование готовых схем, имеющихся в открытом доступе. Кроме использования голландки в качестве сугубо отопительного сооружения, существуют возможности дополнительного оснащения печи варочной плитой, камином или лежанкой

Кроме использования голландки в качестве сугубо отопительного сооружения, существуют возможности дополнительного оснащения печи варочной плитой, камином или лежанкой

Для этого на подготовительном этапе важно внести в выбранную схему укладки требуемые поправки. Возможно использование готовых схем, имеющихся в открытом доступе

Отопительная голландская печка

Принцип функционирования классической голландки заключается в увеличении времени циркуляции дыма внутри корпуса за счет устройства извилистых дымооборотных каналов. Прежде чем выйти в дымоход, дым от сгоревшего топлива передает собственную тепловую энергию корпусу. Печь выступает в роли теплового аккумулятора: тепло накапливается в корпусе и планомерно расходуется для обогрева помещений.

Справка. Классические голландки не требуют постоянной топки и быстро разогреваются после длительных периодов простоя.

Кроме общих особенностей конструкции, отличия голландок от прочих разновидностей печей варьируются в зависимости от схемы укладки и наличия дополнительного оснащения. Разница заключается как в коэффициенте полезного действия, так и в наборе функций.

С котлом водяного отопления

Принцип функционирования голландок со встроенным котлом водяного отопления похож на классический вариант.

Наличие отопительного контура повышает эффективность печи за счет обеспечения равномерного распределения тепловой энергии в пределах отапливаемых помещений.

Печь из источника тепла, реализующего принцип воздушного отопления, превращается в центральный элемент жидкостной отопительной системы.

Какие нужны материалы и инструменты для конструкции

Заранее нужно составить схему или план самой конструкции и продумать место размещения, опираясь на это будет проще приступить в работе и процесс будет более простым и наглядным.

Начинается работа по возведению печи с заливки фундамента

Подготовьте следующие инструменты: лопата, мастерок, рулетка и уровень.

Далее приведен список строительного материала для постройки голландки в помещении оплощадью в 40 м2:

  • кирпич огнеупорный – 200 шт;
  • глина – ½ м3;
  • чистый речной песок;
  • вода;
  • проволока мягкая;
  • цемент М400;
  • дверцы для печи заводские.

Начинается работа по возведению печи с заливки фундамента.

Этапы изготовления круглой голландки

Фундамент

Как и в любой другой конструкции, чтобы печь голландка круглая была устойчивой и могла правильно функционировать, для начала необходимо изготовить фундамент:

  1. Для этого нужно выкопать углубление, в которое будет установлено основание для печи.
  2. Сначала проведите измерения и разберите напольное покрытие, заранее определившись с будущим местоположением системы.
  3. Выкопайте углубление и залейте в него цементный раствор такой консистенции: 1 ведро цемента, 3 ведра песка.
  4. Сверху на получившееся будущее основание нужно положить арматурную стяжку, чтобы фундамент лучше держал конструкцию голландки.
  5. Дайте просохнуть раствору 10-15 дней, перед началом работ по возведению печи.

Изготовление металлического кожуха

Устанавливать металлический кожух на голландскую печь было придумано в Российской Империи немецким конструктором Утенмарком, зачастую именно в честь него называют подобные системы – «утенмарковка».

Сегодня на рынке отопительных систем и товаров к ним существует широкий ассортимент уже готовых металлических кожухов для голландских печей. Продаются они готовыми размерами, поэтому если вы решили использовать «утенмарковку» приобретенную в магазине, то следует заранее сопоставить её с размерами печи. Выглядят готовые сборные металлические кожухи так:

Металлический кожух

Если же было решено изготовить кожух из металла своими руками, то в виде материала можно использовать обычный оцинкованный лист или кровельное железо:

Заготовки лучше подготовить к монтажу заранее, предварительно сделав отверстия для топки, задвижки, поддувала и дверки для прочистки

Важно понимать, что кладку формируют размеры кожуха, поэтому учтите это при его изготовлении.

Заготовки для кожуха

Скрепляется лист железа в округлую формочку при помощи клепок, в крайнем случаем можно конструкцию сварить, если позволяет это сделать толщина металла.

Кладка и порядовка

Важной особенностью в кладке голландской печи, является порядок её рядов, не каждый мастер готов взяться за установку подобных конструкций, поэтому решение делать круглую голландскую печь своими руками является рискованным. Но если вы уверены в своих умениях, то важно использовать специально изобретенную порядовку данной конструкции

Внешний вид

В разрезе печь голландка круглая в кожухе выглядит так:

Схема круглой голландки в разрезе

Особенность кладки кирпичей

Монтаж кожуха производится одновременно с укладкой голландки. Участок системы до перекрытия топки кладут в пол кирпича – то есть первые три ряда. Затем при помощи отвеса и уровня устанавливается кожух – его первое, нижнее кольцо. Расстояние между стенкой футляра и кладкой заливается готовым полужидким глиняным раствором.

Теперь производится формирование топки, при этом важно соблюдать порядовку и перевязку, чтобы конструкция имела хорошую устойчивость и высокий КПД. Когда топка сформирована можно приступать к кладке последующих частей голландской системы

Первые ряды

Не смотря на кажущуюся простоту конструкции, главным здесь является порядовка системы, без неё каменщик не сможет установить всю систему правильно. Первые двенадцать рядов начинаются так, на схеме указаны размеры и вся порядовка голландки:

1-12 ряды

С 13 по 29 ряд и схема трубы изображены на следующей порядовке конструкции:

13-29 ряды

30-32 ряды

Обратите внимание, что если неправильно сложить один ряд, не говоря уже о большем количестве ошибок, то дым будет валить в дом, и система не сможет функционировать правильно.

Первая тестовая топка печи

Важно произвести первую топку в соответствии с определенными правилами:

  • Производить тестовую протопку отопительной системы нужно после полного высыхания всей конструкции, в том числе кладочного и облицовочного раствора. Преждевременный тест печи может привести к растрескиванию конструкции, что ухудшит её технические характеристики и приведет к нарушениям в работе.
  • Первая топка производится с использованием 1/5 частью топлива. Сначала необходимо заложить щепку, стружку, а затем можно уже подкладывать поленья побольше. При этом все задвижки и заслонки должны быть открыты.

Мнение эксперта
Павел Круглов
Печник с 25-летним стажем

Если у вас установлен термометр, то следите чтобы температура в системе не достигла 600 градусов по Цельсию – проводить тестовую топку нужно осторожно, постоянно осматривая всю конструкцию на наличие повреждений в системе.

Достоинства и недостатки голландки

В плане эффективности голландка с варочной плитой выгодно отличается от классической русской печи – стенки, сложенные в полкирпича быстрее прогреваются, а небольшие габариты и вытянутая форма конструкции, позволяет разместить ее в достаточном тесном помещении. Что касается расхода стройматериалов, то на сооружение русской печи требуется примерно 1400 кирпичей, а на строительство голландки довольно внушительных размеров необходимо всего лишь 650-700 штук.

Голландская печь лучше подходит тем людям, которые не постоянно проживают в загородном доме, а наведываются туда время от времени. Прогрев помещения русской печью занимает несколько часов, а голландке на это потребуется не более 30 минут — объемную топку можно сразу плотно загрузить топливом и дать печи максимальный жар.

Другие достоинства голландской печи:

  • Процесс сооружения голландки занимает в 2 раза меньше времени, чем аналогичной русской печи.
  • Экономичный расход стройматериалов и, как следствие, небольшой вес конструкции голландки, выдерживающий большинство типов перекрытий.
  • Возможность усовершенствования печи добавлением плиты или емкости для нагрева воды, при этом конструктивные изменения практически не оказывают никакого влияния на эффективность обогрева.
  • Конструкцию голландки можно подогнать под любые размеры — даже печь размерами 0,5х0,5 м будет эффективно выполнять свою функцию. Увеличение надтопочной части не снижает КПД голландки, что позволяет вытянуть печь на несколько этажей. Встречаются 2-х, 3-х и даже 4-х этажные конструкции.
  • Тонкие стенки в полкирпича и совершенная конструкция печи делают ее устойчивой к перепадам температуры, что исключает возможность деформации.
  • Качественный огнеупорный кирпич необходим только для кладки топочной камеры, для возведения остальных элементов конструкции подойдет обычный пустотелый кирпич, можно даже бывший в употреблении.
  • Высокая теплоотдача стенок голландки позволяет минимизировать расход топлива. После долгого простоя печь не требует длительной протопки — она быстро разогревается и долго остывает, при этом можно не опасаться возможности появления трещин.
  • Большая голландская печь справится с обогревом помещения до 65 м², тогда как традиционной русской печи это не под силу.
  • Сложить голландку с плитой сможет даже начинающий печник.

Несмотря на внушительный список достоинств, голландка имеет ряд существенных недостатков:

  • КПД голландской печи не превышает 45%, что несравнимо с показателем русской печи. Для поддержания комфортного микроклимата в помещении печь необходимо протапливать минимум 2 раза в сутки.
  • Голландка относится к конструкциям длительного горения и требовательна к качеству топлива. Для топки не подойдет быстро сгораемый хворост или солома, также не рекомендуется использовать влажное топливо — это приводит к оседанию в дымоходных каналах сажи и риску ее возгорания.
  • Система каналов голландки устроена таким образом, что может работать как сифон, затягивая холодный воздух с улицы — если после топки не закрыть заслонку, печь очень быстро остынет.
  • Голландская печь боится перегрева. В этом случае происходит выделение угарного газа и его проникновение в помещение. Оптимальная температура стенок голландки — 60°С.

В большинстве случаев голландку используют для обогрева помещений с ограниченной площадью. Если же дом просторный и имеет много окон, то тогда лучше использовать другие типы отопительных конструкций.

Материалы и их количество

НаименованиеКол-во
Поддувальная дверцаПо 1 штуке
Прочистные дверки2 штуки
Шамотный кирпич50-100 штук
Обычный кирпич красного цвета200-500 штук
Задвижки/Шиберы2 штуки
Колосниковая решетка1 штука
Глина90 килограмм
ПесокПолкуба

Все дверцы можно приобрести в специализированных магазинах или на складе строительных материалов в вашем городе. Многие заказывают авторские дверцы у местных мастеров, чтобы их печь стала дизайнерским элементом помещения.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Если вы решили установить металлический кожух на конструкцию и при этом изготовить его самостоятельно, то кроме вышеперечисленных материалов вам понадобится несколько листов оцинкованного или кровельного металла. Их количество зависит от высоты печи и её ширины, обычно хватает 2-3 листов на изготовление железного футляра для голландки высотой 3 метра.

Принцип работы круглой печи голландки

Во всех моделях предусматривается глухой топливник, который состоит из 6 каналов, размеры могут быть внушительные. Элементы системы располагаются последовательно, чтобы нагретые газы максимально отдавали тепло и экономили ресурсы. Конструкция нагревается частями, за этот процесс отвечают подъемные каналы, если разобрать работу приспособление подробно, то выглядит это так:

  1. Газы поступают в первый подъемный канал, там они достигают больших температур.
  2. После остывания они перемещаются во второй элемент.
  3. После чего достаточно остывшие потоки перемещаются в последующие составляющие топливника.

Благодаря такой последовательности конструкции с каналами над топкой, основным предназначением которой является обогрев, она прогревается постепенно, помимо защиты самого приспособления происходит качественное отопление жилища.

Общее устройство печи-голландки

В классическом варианте голландская печь — чисто отопительная, со стенкой в один кирпич, имеет прямоугольную форму, над топкой выстраиваются протяженные дымоходные каналы. Именно поэтому при малом расходе топлива греет она хорошо: горячий дым прогревает кирпичи внутренних каналов и уже значительно охлажденным выходит в дымоход. Изначально эти печи облицовывались изразцами.

Так классические печки голландки — без колосника и поддувала выглядят изнутри». Особенность любой печи этого типа — наличие в верхней части дымовых каналов

В той же классической голландке выход дымового канала находится сбоку: платили голландцы налог с дыма, потому в общую трубу выводили несколько печей. Причем проблемы с задымлением менее протопленных печей не возникает: длинные дымовые каналы нелегко продуть даже при наличии обратной тяги.

Так выглядят современные печи-голландки, облицованные изразцами (прототипом кафеля)

Все это, да еще пластичность конструкции, привело к тому, что появилось много форм печей-голландок: кроме традиционных прямоугольных и квадратных, есть треугольные, трапециевидные и круглые. Не меньше и вариантов использования: чисто отопительная, отопительно-варочная, с лежанкой,  на один, два или на три этажа, с камином, емкостью для нагрева воды и с баком для водяного отопления. Не удивительно, что эта конструкция популярна. Причем все настолько просто, что сложить голландку своими руками может тот, кто хотя бы раз клал стенку из кирпича с перевязкой. Если вы задумали попробовать свои силы в качестве печника, выбирайте порядовку голландки и приступайте к работе.

Возможно, вам будет интересно узнать про печь-шведку.

Достоинства и недостатки

Начинаем с плюсов:

  • На кладку печи-голландки требуется немного материала — примерно в два раза меньше, чем на аналогичную русскую печь. Следствием является малый вес, который выдерживают без особых проблем почти все типы перекрытия.
  • Конструкция ее такова, что ее можно «подгонять» под требуемые размеры, не особо опасаясь значительного ухудшения показателей. Минимальный размер голландки — 50*50 см.
  • Она нетребовательная к качеству материалов: запас прочности и конструкция таковы, что печи-голландки не боятся возможных тепловых деформаций. Желательно использовать качественный шамотный кирпич для кладки топки, для корпуса можно брать любой мало-мальски нормальный полнотелый керамический.
  • Пластичность конструкции: в зону дымовых каналов можно встраивать водогрейный бак, духовку.
  • Каналы над топкой можно вытягивать на несколько этажей: два и даже три этажа — не проблема.
  • После долгого простоя голландки, ее не нужно медленно греть. Сразу можно топить на прогрев помещения: трещин не будет. Причем разогревается она быстро, а остывает (если не забыли закрыть заслонку) медленно.

Достоинств много, и все они весомые. Но без недостатков никуда. Есть они и у этого чуда отопительной техники:

  • Требовательна к качеству топлива. В том смысле, что топить нужно дровами или углем, а не бросовым топливом или мусором. Она оптимальна именно в режиме тления, а не горения, а при топке опилками, хворостом или соломой тлеть нечему.
  • Если после протопки забыть закрыть вьюшку, выстывает очень быстро: тепло выносит через каналы.
  • Невысокий КПД — порядка 40%.
  • Так как кирпича на нее идет немного, теплоемкость тоже невелика. Потому для поддержания стабильной температуры ее нужно топить не менее чем два раза в сутки. Причем ее перетапливать нельзя: может даже пойти угарный газ.
  • Если использовать мокрое низкокачественное топливо, каналы быстро зарастают сажей, их приходится часто чистить.

Как видите, основные недостатки связаны с особенностями эксплуатации. Если все делать правильно, печь-голландка — отличный отопительный прибор.

А это чудо — тоже отопительная печь галанка в палатах митрополита

Установка дверцы

Главную дверцу при установке прокладывают асбестовым шнуром. Он позволит без вреда воспринимать температурные расширения материалов и обеспечит герметичность по периметру. Такой же, как и у нижней дверцы, проволочный крепёж закладывают в швы, а если проволочный жгут толстоват, в кирпичах прорезают пазы. Перекрывая дверцу, над ней укладывают по полкирпича либо устраивают замковое соединение, обрезая кирпичи клином.

Последующее количество рядов, зависит от предполагаемого объёма топливника. Их может быть 3 или 4, исходя из необходимой высоты. В итоге, когда топливная камера сформирована, на металлических опорах закладывают перекрытие, с отверстием продолжающегося дымохода.

Подготовительные работы

Прежде чем сложить печь голландку, необходимо выбрать место, подготовить расходные материалы, основание для устройства печи, раствор для кладки. Рассмотрим все этапы более подробно.

Правильное месторасположение очень важно для печи. Лучше расположить конструкцию так, чтобы она отапливала сразу две комнаты. Не рекомендуется располагать печь у внешней стены дома, так как будет образовываться конденсат

Не рекомендуется располагать печь у внешней стены дома, так как будет образовываться конденсат.

Для строительства потребуются следующие расходные материалы:

  • кирпич керамический;
  • кирпич огнеупорный;
  • глина строительная;
  • вода;
  • песок;
  • дверцы для топки и поддувала;
  • стальная гибкая проволока;
  • асбестовый огнеупорный шнур;
  • задвижки металлические;
  • металлическая полоса толщиной 0,5 см и шириной 5 см.

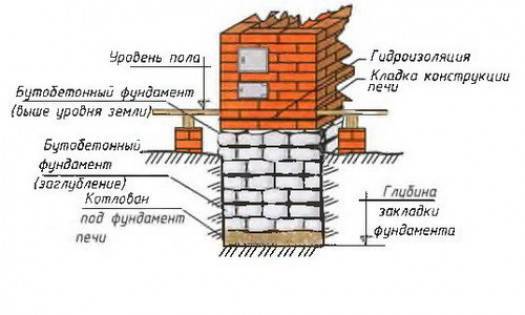

Отопительно-варочная конструкция, несмотря на малый вес, нуждается хоть и не в усиленном, но в качественном и надежном фундаменте.

Ключевым моментом является армирование, которое нужно сделать не только по площади, но и по объему, то есть углубить в фундамент. Размеры основания должны быть не менее 1,2х1,2 м.

Фундамент голландки и фундамент дома не должны связываться, рекомендуется между фундаментами насыпать слой песка.

Хорошим вариантом будет бетонная монолитная плита или же можно залить бетонный раствор.

Также можно сделать фундамент из кирпича, однако он будет дороже, но плюсом будет то, что при необходимости основание можно разобрать.

Бетонное основание трудно демонтировать, а также заливка раствора является более трудоемкой, чем кладка кирпича. Но бетон все же будет прочнее и надежнее.

Устройство фундамента начинается с разметки площади печи. Площадь фундамента должна быть немного больше основания печи. Теперь нужно выкопать яму глубиной 60 см.

Яму нужно засыпать щебнем, толщина слоя 15 см, слой нужно разровнять и утрамбовать. Далее укладывается арматурная сетка.

В местах пересечения арматурных прутьев устанавливаются вертикальные прутки. Все стыки арматурной системы нужно связать проволокой.

После этого устанавливается опалубка. Стены опалубки покрываются рубероидом или каким-либо другим гидроизоляционным материалом.

Затем заливается бетонный раствор, приготовленный из расчета: одна часть цемента на три части воды. Залитую поверхность нужно посыпать сухим цементом для повышения твердости основания.

Готовый фундамент нужно оставить до полного высыхания. Рекомендуется подождать 30 дней, хотя, сколько ждать, решает каждый индивидуально, некоторые строители приступают к дальнейшим работам уже через 7 дней.

После высыхания фундамент нужно покрыть гидроизоляцией, например, рубероидом.

Следующим этапом является кладка печи. В первую очередь, нужно подготовить раствор для кладки. Для приготовления раствора нужно просеять песок и глину.

Просеять можно через сито или сетку от панцирной кровати. Глину на три часа нужно залить водой, к одной части глины не более трех частей воды. А не впитавшуюся воду нужно слить.

Когда глина набухнет, к ней добавляется песок в такой же пропорции. В полученную смесь добавляется чистая вода. Сколько надо добавить, зависит от количества смеси, приблизительно добавляется 1/8 часть.

Меры противопожарной безопасности

Голландка считается пожароустойчивой конструкцией.

Однако, как и при сооружении любой печи, необходимо соблюдать определенные правила:

  • Перед печью укладывают асбестовый лист, предохраняющий от случайного возгорания выпавших углей или искр от топки.
  • Требуется систематическая чистка дымохода от скопления сажи.
  • В полуметре от печи не должны находиться мебель, предметы быта.
  • Чем меньше металлических элементов будет использовано при возведении голландки, тем безопаснее. Однако при сооружении арки проём над варочной зоной обязательно перекрывают стальным уголком.

  • В местах стыков металлических элементов с кирпичом прокладывают слой строительной смеси в 0,5 см и асбестовый шнур.
  • При укладке варочной панели на кирпич нужно нанести глиняную прослойку для защиты от перегревания.

Этап 4. Кладка

Внимание! При кладке каждый кирпич следует помещать в воду секунд на десять. Это необходимо для того, чтобы кирпичи не поглощали влагу из глины

Вначале основание конструкции покрывается двумя слоями рубероида

Далее засыпается 5-сантиметровый слой речного песка. Песок выравнивается, проверяется на предмет горизонтальности. после чего сбрызгивается небольшим количеством воды

Вначале основание конструкции покрывается двумя слоями рубероида. Далее засыпается 5-сантиметровый слой речного песка. Песок выравнивается, проверяется на предмет горизонтальности. после чего сбрызгивается небольшим количеством воды.

По завершении подготовительных работ можно приступать непосредственно к кладке.

Ряд №1. Первый ряд кладется «насухую», без раствора. Для этого потребуется двенадцать кирпичей – они кладутся, проверяются монтажным уровнем и лишь после этого покрываются незначительным слоем раствора.

Ряд №№2,3. Кирпичи ложатся плашмя, в этот раз на раствор (дальше их нужно выкладывать «на ребро» вплоть до верхней части топки).

Ряд №№4,5. Используются шамотные кирпичи, зачастую желтого цвета. Параллельно формируется подкладка для перегородки дымоходного канала. Задняя стенка выкладывается из «вышибного» кирпича, уложенного «насухую».

Внимание! Раствор не нужен, т. к

этот кирпич будет все время извлекаться для прочистки дымохода от сажи

Разумеется, вместо этого заднюю стенку можно оборудовать дополнительной дверкой, но в таком случае тепло будет быстро выходить из конструкции

этот кирпич будет все время извлекаться для прочистки дымохода от сажи. Разумеется, вместо этого заднюю стенку можно оборудовать дополнительной дверкой, но в таком случае тепло будет быстро выходить из конструкции.

Также на этом этапе нужно установить дверку для топливника. Желательно ее обмотать асбестом, хотя в последнее время этот материал достаточно трудно найти. В качестве альтернативы можно использовать любой другой негорючий материал. Для фиксации дверки используется стальная проволока, которая вставляется в кладочные швы.

Ряд №№6,7. Здесь все делается так же, как в четвертом ряду. Порядовка может несколько меняться еще до верхней части дверки, но в данном случае все зависит от высоты будущей конструкции. По завершении обвязки дверки (зачастую это происходит при укладке седьмого ряда) кирпичи опять раскладываются плашмя. Перевязка все время контролируется, периодически проверяются горизонтальность и месторасположени е каждого угла печи.

Внимание! В седьмом ряду кирпич укладывается плашмя, а тыльная стенка остается «на ребре». Способ укладки кирпичей меняется, лишь начиная с восьмого ряда

Ряд №8

Отличается тем, что над топочной камерой устанавливается скошенный кирпич. Подобная хитрость позволит использовать печь в качестве камина после открывания топки. Этот ряд полностью перекрывает топочную

Ряд №8. Отличается тем, что над топочной камерой устанавливается скошенный кирпич. Подобная хитрость позволит использовать печь в качестве камина после открывания топки. Этот ряд полностью перекрывает топочную.

Ряд №9. Кирпич смещается назад (примерно на 1/2 ширины). Поверх девятого ряда укладывается какой-нибудь негорючий материал (к примеру, шнур из асбеста), на который устанавливается варочная плита (если она предусматриваетс я конструкцией).

Укладка уплотнителя для варочной плиты

Ряд №10. Далее возводится основание под дымоходную трубу. Если строится голландка легкой модификации, то в качестве дымохода лучше использовать металлическую трубу, поскольку кирпичная конструкция будет чересчур тяжелой.

Ряд №11. На данном этапе вкладывается задвижка, предварительно уплотненная асбестом. Параллельно формируется стык между конструкцией и дымоходной трубой. Характерно, что кладку здесь следует выполнять в ¼ кирпича.

Внимание! Во избежание типичных ошибок новичкам рекомендуется вначале сложить печь из кирпича без использования раствора и уже потом, если все нормально, заново ее переложить

Устройство и элементы

Принцип работы этой отопительной системы основывается на длинном извилистом дымоходе, который позволяет обогревать несколько этажей при использовании единственной конструкции.

Голландка состоит из топки и длинного извилистого дымохода. Так же в конструкции продумано поддувало и несколько дверок. Всего в голландке используется несколько элементов:

  1. Поддувало и поддувальная дверка;
  2. Топка и топочная дверка;
  3. Камера для сбора сажи и прочистная дверка;
  4. Дымоход;
  5. Задвижка;

Каждый элемент выполняет свою роль и позволяет круглой конструкции достигать максимального уровня мощности посредством распределения небольшого количества дыма по всей отопительной системе в равномерном количестве.

Конструкция голландки предусматривает так же соблюдение определенных правил, для сохранения пожарной безопасности и обеспечения комфортной эксплуатации.

Пример конструкции

Меры противопожарной безопасности

Голландка считается пожароустойчивой конструкцией.

Однако, как и при сооружении любой печи, необходимо соблюдать определенные правила:

  • Перед печью укладывают асбестовый лист, предохраняющий от случайного возгорания выпавших углей или искр от топки.
  • Требуется систематическая чистка дымохода от скопления сажи.
  • В полуметре от печи не должны находиться мебель, предметы быта.
  • Чем меньше металлических элементов будет использовано при возведении голландки, тем безопаснее. Однако при сооружении арки проём над варочной зоной обязательно перекрывают стальным уголком.

  • В местах стыков металлических элементов с кирпичом прокладывают слой строительной смеси в 0,5 см и асбестовый шнур.
  • При укладке варочной панели на кирпич нужно нанести глиняную прослойку для защиты от перегревания.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
