Отопительные печи Кузнецова — чертежи, порядовка колпаковой банной кирпичной печи своими руками, фото и видео

Экономные печи – результат многолетних разработок

Насущная проблема, которую столетиями решают изобретатели, актуальна и по сей день – КПД или эффективность печи. Эту же цель преследовал И.В. Кузнецов, постоянно совершенствую конструкцию своих изобретений. На своем сайте в интернете автор демонстрирует множество конструкций, имеющих усовершенствования в разных проекциях. Некоторые из них имеют улучшенные теплосберегающие возможности, усовершенствованную топку или дополнительное оборудование.

«Конек» кузнецовок – особая система движения газов, дающая теплому воздуху дольше удерживаться внутри своеобразного колпака, а холодному воздуху дающая быстрый выход через особое углубление. Так, горячий воздух сохраняет тепло, а холодный не успевает охлаждать кирпич, быстро высасываясь через дымоход. Внутри сооружения образуется напоминающая колпак конструкция, которая сочленяет очаг и нижний сегмент.

Такая конструкция дала этим печам название «колпаковые». Как раз этот колпак является разделяющим моментом для газов разной температуры, где горячие поднимаются в колпак и накапливают тепло, задерживаясь там. Благодаря тому, что температура горения увеличивается, КПД колпаковой печи достигает 95%. Это чрезвычайно высокий показатель для кирпичной печи – та же русская печь выдает КПД до 40%.

Советы по эксплуатации

Такая инструкция понадобится для каждого владельца печи на твердом топливе:

• осенью, проводим профилактический осмотр и устранение всех неисправностей. Для заполнения щелей и швов между кирпичами используем раствор из шамотной или красной глины или заделываем их герметиком;
• поддерживаем достаточный уровень тяги. Перед сжиганием дров обязательно открываем все заслонки и поддувало и подносим к дверце топки зажженную лучину. Если пламя затягивает в печь, можно запаливать огонь;
• не забываем правило определения величины тяги по цвету пламени. При малейших признаках забитого дымохода безотлагательно прочищаем его;
• запрещается использовать дрова с уровнем влажности более 20%;
• даже в сильный мороз рекомендуется протапливать печь утром и вечером. Сильно разогретые кирпичные стены дымоходных каналов снижается эффективность работы печей. Разница между температурой отработанных газов и стенок дымохода понижаются, тепла в помещение поступает меньше. Но это правило не распространяется на печи Кузнецова с 2-х колпаковой системой.

Возведение колпаковой печи

Перед постройкой печи Кузнецова своими руками, необходимо знать некоторые правила:

1. Не на всех схемах заметно, что внутренняя кладка огнеупорного кирпича должна производиться на ребро. Керамический кирпич кладётся по усмотрению.
2. Связку кирпичей проволокой необходимо делать через каждые 2-3 ряда.
3. Производить первую растопку на минимальных температурах. Постепенно увеличивать жар.
4. Обработка наружного кирпича огнеупорным составом желательна, но не обязательна.
5. Каждый металлический элемент печи должен устанавливаться с учётом возможного расширения при больших температурах.
6. До начала кирпичной кладки, нужно проверить кирпич на наличие трещин, сколов и различных других дефектов.
7. Основание печи делается отдельно от фундамента здания.
8. При порядовке кирпича, между огнеупорным и керамическим кирпичом необходимо оставить небольшой зазор. Эта мера предостережёт кладку от разрыва при температурном расширении.

Порядовка – это набор чертежей, для поэтапного возведения печи. На чертежах изображён каждый ряд кирпичей в подробностях. Вносить поправки в эти схемы категорически не рекомендуется, так как это проверенные работы.

Пошаговое строительство колпаковой печи:

Шаг 1 – фундамент

После выбора схемы будущей печи, необходимо сделать качественный фундамент под неё. Фундамент печи не должен быть соединённым с фундаментом дома. Основание должно быть ровным во избежание дальнейшем деформации постройки. Сам фундамент должен быть на 20 сантиметров выше уровня пола и на 10 сантиметров больше по периметру, чем сама печь. После откапывания ямы и сооружения опалубки, необходимо насыпать песочную подушку около 20 см, закрепить армирующий каркас из металлических прутьев и можно заливать раствор.

Шаг 2 – кладка печи

После полного застывания основания можно приступать к кирпичной кладке. Перед кладкой первого ряда, необходимо постелить на фундамент слой отражающей фольги. Если дом деревянный, то перед фольгой требуется положить лист асбеста.

Порядовки колпаковой печи:

Красным обозначен керамический кирпич, жёлтым – огнеупорный.

Некоторые кирпичи придётся разделять пополам, некоторые стачивать и делать нестандартную форму.

Кладку нужно производить равномерно. Кладка боковых стенок должна происходить справа налево. Во втором ряду устанавливается дверца поддувала и окошко для чистки печи. По окончанию второго ряда можно начинать делать канал для дыма.

Далее укладываются ряды между поддувалом и дверцей печи. В это же время создаются внутренние перегородки. На 5 ряду нужно установить колосник.

Возведение печи по порядовке, несложное задание, однако необходимо всё делать внимательно что бы не допустить ошибку.

Шаг 3 – проверка

После окончания кладки, должно пройти не менее суток, для полноценного застывания раствора. По истечению этого времени, можно провести проверку печи.

Для первой растопки достаточно небольшого количества топлива. Постепенно температуру необходимо увеличивать. Во время такой проверки печь подвергнется обжигу, определиться работоспособность, а так же герметичность.

При обнаружении нарушений герметичности, необходимо как можно быстрее устранить их. При пробном разогревании, температуру требуется поднять до 700-900 градусов.

Особенностью колпаковых печей Кузнецова, является технология “плавающей топки”.

Для такого типа топки используется сухой шов.

Сухой шов – это специальный зазор, который находиться на дне топки возле крайнего угла. Благодаря этому шву, происходит безопасное разделение газа в топке на горячий и холодный.

При кладке граней, можно использовать закруглённый кирпич. Он подойдёт к разным видам интерьера. Ещё один плюс закруглённых краёв заключается в меньшей деформации от физических воздействий.

При выборе материла для теплоотражения, может встать вопрос о покупке рубероида вместо теплоотражающей фольги. Лучше использовать фольгу, вследствие металлической составляющей.

Подводя итоги можно сказать, что  печь Кузнецова по готовым порядовкам, сможет сделать человек без опыта. Однако стоит помнить, что строгое исполнение правил и технологий готовых чертежей – прямой залог успеха. Можно изменять размер, но следует помнить о правильной порядовке. Собственные изменения могут привести к разрушительным последствиям.

При появлении определённых сложностей, лучше обратиться к специалистам. Особенно при строительстве печи с 2 и более колпаков.

Конструкция и принцип действия

Выражение «Всё гениальное — просто!» в полной мере касается конструкции купольной печи, которая позволяет реализовать достоинства свободного движения газов. Простейший двухколпаковый агрегат, представленный на рисунке слева, работает следующим образом. Воздух, необходимый для горения дров, поступает через поддувало 1. Топку 2 выполняют в виде сужающегося сопла, благодаря чему удаётся не пропускать наружный воздух сверх меры. В противном случае он будет сразу же уходить во второй колпак, увлекая за собой разогретые газы. Препятствует поступлению тяжёлого холодного воздуха и так называемая газовая вьюшка, которая образуется под куполом. К слову, из-за простой конструкции установившаяся внутри печи атмосфера часто бывает неустойчивой — её срывает тяга со стороны внешнего колпака. Именно поэтому двухколпаковые печи, известные задолго до рождения Кузнецова, не имели популярности.

Принцип действия двухколпаковой печи

Во время активного горения дров не успевшие окислиться кислородом воздуха горючие газы поднимаются под купол 4 внутреннего колпака 3. Там они воспламеняются под действием открытого пламени и высокой температуры. Можно сказать, что под колпаком возникает зона, подобная той, которая образуется в камере дожигания обычной пиролизной печи

Немаловажно и то, что процесс пиролитического горения сам себя регулирует — при очень интенсивном пламени затрудняется отток продуктов сгорания, а соответственно, уменьшается и тяга. Если же пиролизные газы выгорают, то процесс восстанавливается

В это же время не менее важные процессы происходят и под сводом второго колпака. В этой зоне вступают в реакцию оксиды азота и монооксиды углерода (угарный газ), которые в результате реакций распадаются на безопасные компоненты. При правильной работе купольного агрегата в дымоход уходит преимущественно водяной пар и углекислый газ.

Идеальным вариантом двухколпаковой печи был бы агрегат круглой формы. В этом случае тело отопительного прибора могло бы выполнять функции верхнего купола. К сожалению, на практике соорудить такой теплогенератор сложно не столько из-за сферической формы, сколько по причине трудностей с обустройством прочисток и люков для их обслуживания. Из-за этого колпаки соединяют между собой широким каналом, который проходит в задней части печи. Эта особенность отражена на схеме, расположенной справа.

Ещё больше повысить КПД печей этого типа позволяет установка нескольких каскадов, каждый из которых состоит из двух колпаков, однако ввиду сложности монтажа и повышенных требований к термостойкости футеровки подобные конструкции популярностью среди печников-любителей не пользуются.

Принципиальная схема простейшей печи Кузнецова

Описанные выше принципы естественного движения горячих газов полностью выдержаны в печах, разработанных И.В. Кузнецовым. На приведённой выше схеме одного из таких агрегатов цифрами обозначены: 1 — топочная камера; 2 — так называемый сухой шов; 3 — внутренний купол;

4 — теплообменник; 5 — верхний купол; 6 — дымоход. Как видите, топка и нижний колпак объединяются в одно пространство, разделённое узким каналом, который называют «сухим швом». Это позволило создать во внутреннем куполе и зоне сжигания условия, наиболее подходящие для свободного движения горячего газа к своду колпака, а охлаждённого — в сторону топки.

Это интересно: Виды плитки для облицовки печей и каминов (видео)

Пробная топка

После сушки выдвигаем из пазов половинки кирпичей, оставленные для очищения участков от строительного мусора, выгребаем его и выносим из комнаты. Все зазоры между стенами и дверцами замазываем раствором шамотной глины или заполняем жаростойким герметиком.

Разводим небольшое количество раствора для кладки и укладываем половинки в пазы. Пустоты в швах заделываем раствором, швы должны быть полностью герметичными.

Укладываем полную закладку сухих, мелких дров из лиственных пород древесины, но не ольхи. Открываем все полсти для вентиляции топки. Делаем факел из бумаги или большую лучину, поджигаем и удерживаем в окошке для чистки, выполненном под варочным отсеком до 8 минут.

Закрываем этот канал и поджигаем дрова. Печь не должна дымить. Если дрова сразу начали плохо гореть, еще раз проверяем уровень тяги, может остался мусор.

Пробный запуск агрегата необходим для устранения возможных неисправностей и строительного брака. После прогорания закладки дров, зола и остатки дров вычищаются из топки и зольника. Печь оставляется до полного остывания. После этого печь готова к эксплуатации.

Важно! Определить качество тяги можно по цвету пламени в топке. Светлый цвет дыма – дрова сгорают полностью, система дымохода исправна. Но если цвет огня темно – красного, бордового цветы – значит, пришла пора чистить дымоход из-за неполного сгорания дров и не достаточной тяги

Но если цвет огня темно – красного, бордового цветы – значит, пришла пора чистить дымоход из-за неполного сгорания дров и не достаточной тяги.

Особенности эксплуатации

Колпаковая печь обладает высокой скоростью нагрева, уступая в этом отношении только «буржуйкам». Кроме того, печь очень чистая — в ней почти не остается сажи и золы. Первая чистка такой конструкции понадобится не ранее, чем через 2-3 года (обычно, гораздо позже, в зависимости от интенсивности пользования).

Основной особенностью такой конструкции является безопасность. Нагрев происходит из-за наличия пробки горячих газов в верхней части колпака, поэтому, необходимость в закрывании вьюшки отпадает. Потери тепла через дымоход практически отсутствуют. Угарный газ выгорает в зоне максимального нагрева, и через дымоход выводится лишь незначительное его количество.

Виды печей Кузнецова

Огромная ценность получила конструкция благодаря удивительной универсальности. Печь Кузнецова чертежи которой представлены более чем в 150 вариантах, может быть использована в любом помещении максимально эффективно. Каждый из чертежей учитывает особенности помещения конкретного предназначения, именно поэтому печь и работает с таким высоким КПД для определенного вида зданий.

Все печи Кузнецова перечислять нет смысла, вот только некоторые варианты, которые наиболее востребованы:

• хлебные печи, для приготовления пищи, совмещенные с варочными поверхностями;
• банные печи;
• уличные печи;
• каминные печи;
• отопительные печи.

Это не полный список специализированных печей Кузнецова. Есть возможность создавать комбинированные виды, что очень удобно, если применять их в быту на небольших площадях.

Преимущества и недостатки печи

Преимущества:

• высокий показатель коэффициента полезного действия 75-85% (КПД);
• топливо сгорает при высоких температурах;
• печь работает на всех видах твердого топлива — древесина, каменный и бурый уголь, брикеты и т.д.;
• несложность в обслуживании, нет необходимости чистить протяженные каналы (малое образование сажи);
• долговечность эксплуатации печи;
• эстетичный, оригинальный внешний вид;
• высокая эффективность, многофункциональность;
• экономичность;
• длительное сохранение тепла;
• форма и дизайн печей могут варьироваться в зависимости от назначения;
• при периодичности топливных закладок в кузнецовку всего два раза в сутки можно иметь тепловой режим в доме, выгодно отличающийся даже от режима квартир с центральным отоплением.

  Квартира в многоэтажке имеет более частые температурные колебания, чем частный дом, отапливающийся печью Кузнецова, дающей равномерную тепловую отдачу между топками;

• совмещение печи Кузнецова и водяного отопления дома несложно и часто применяется на практике.

  Внутри топки устанавливают трубчатый теплообменник и соединяют его с трубопроводом отопительного контура. Основной плюс — теплотехника и теплоотдача печи при модернизации остаются неизменны, без малейших снижений эффективности;

• конструкция кузнецовки позволяет устраивать невысокие дымоходы, причем снижения тяги при этом не происходит. Данный факт несколько удивляет тех, кто впервые знакомится с конструкцией и работой данных печей;
• особенности внутренней конструкции печей Кузнецова позволяют устанавливать агрегат практически в любых помещениях любых размеров, независимо от того, для чего помещение предназначено.

  И в кухнях, и в общих комнатах печь выглядит солидно и эстетично, и органично вписывается во многие интерьеры;

• самая интересная и необычная в контексте домовой печи особенность кузнецовки: можно не закрывать вьюшку. Эта важнейшая деталь печи и одно из условий безопасной повседневной эксплуатации — для печи Кузнецова нужна только в том случае, если наступает внештатная ситуация.

  Дело в том, что когда процесс сгорания топлива подходит к завершению и начинается остывание, тяга в каналах печи перераспределяется самопроизвольно, «автоматом».

Именно печи колпакового типа и стали основой для создания многих бытовых, отопительных и варочных печей нового типа, которые дают значительно лучший эффект при меньшем расходе топлива.

Что можно сказать о недостатках печи.

В техническом отношении их нет, но кое-что учитывать все же нужно.

Печь Кузнецова не может иметь массивных стенок — это свело бы на нет многие из её достоинств. Но при этом она подвергается довольно высоким тепловым нагрузкам.

Поэтому данный агрегат должен быть тщательно рассчитан и выверен на этапе разработки и столь же тщательно, со скрупулёзным соблюдением всех требований технологии, построен. При малейших отклонениях от технического регламента «кузнецовка» получится весьма недолговечной.

Особенности печей Кузнецова

Кроме высокой эффективности, эти устройства отличаются следующими преимуществами:

• Простая чистка — из-за значительных температур в топочной камере сгорает даже зола, снижая количество необходимых операций по уборке.
• Многофункциональность — кузнецовки часто оснащаются варочной плитой, духовым шкафом, котлом для нагрева воды.
• Конструкция позволяет строить печи различной формы, размеров, это обеспечивает их более удобное расположение в доме, а также расширяет выбор декоративного оформления приборов.
• Равномерный прогрев стен печи положительно сказывается на прочности кладки, поэтому кузнецовки отличаются долговечностью.

Постройка такой печи окажется вполне возможной для опытного мастера — если же опыта не хватает, рекомендуется обратиться для расчета чертежа к специалисту. При самостоятельной работе по готовой схеме требуется внимательно следовать рекомендациям, не изменяя порядовку выбранного проекта по своему усмотрению.

Конструкционные варианты

Отопительно-варочные печи для бытового использования по своей конструкции могут быть несколько типов.

Камерная

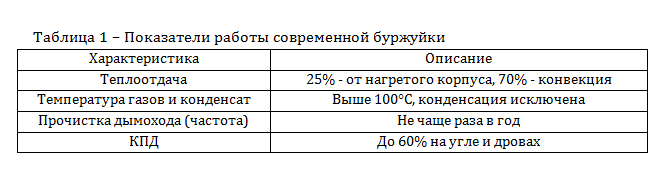

Металлическая камерная печь – это классическая «буржуйка», которая в современном производстве очень усовершенствована. У такого агрегата следующие технические характеристики:

Канальная

Принцип работы такой конструкции: газы догорают, а затем остывают и переходят по каналам между перегородками, и отдают тепло корпусу печи. Агрегат должен внутри прогреться до 400°С – тогда в ней произойдет дожигание. Современные буржуйки легко переквалифицировать под канальную схему. В этом случае от газохода оставляют только горизонтальное «колено» и оно отделяет от топки камеру сгорания.

Воздух для горения поступает через щели варочной поверхности или через специальный воздушный дроссель. Канальная буржуйка имеет КПД до 80%, а удельная тепловая мощность больше чем у камерной в несколько раз. Такая печка работает как при длительном горении, так и при пламенном, практически на любом топливе.

При этом мощность регулируется подачей воздуха – эта возможность здесь в 2 раза выше, чем в камерной буржуйке. Плюсом для применения в быту является и температура в дожигателе в пределах 250-300°С, а это удобно для приготовления пищи.

Почти все металлические бытовые печи до 15 кВт мощностью создаются по такой вышеописанной схеме. Корпус обычно создается из обычной стали толщиной от 4 мм, а варочная плита – из чугуна или стали от 8 мм.

Колпаковая

Наконец, колпаковая печь – это схема, в которой газы задерживаются сводом колпака до момента полного догорания, а потом они опускаются вниз и отдают остатки тепла. Такие конструкции обеспечивают более 70% КПД. Эта технология применима и относительно металлических котлов, однако здесь пришлось отказаться от пламени – металлический колпак просто не поглотит столько тепла, сколько выделяет без перегрева. Поэтому такие печи переведены в режим тления – это позволило довести время теплоотдачи до 60 часов (на дровах) или до 30 суток (на угле).

Печи длительного горения из металла могут изготавливаться своими руками и работают на дровах, угле, но не на влажном топливе, так как влажное не тлеет, сколько воздуха ему не дай. Если это специальный угольный котел, то работать на дровах он не сможет – просто не «выдаст» нужный КПД. Корпус такого котла делают из простой стали, окружив его герметичной газовой рубашкой.

https://youtube.com/watch?v=cLj597flZ_8

Возведение «кузнецовок»: схемы и порядовки

Создавая «продукт» для массового пользователя, автор позаботился о практическом применении своих изысканий, создав огромный набор схем и чертежей. Для точного возведения великого множества модификаций колпаковых печей используют порядовки – пошаговые схемы с изображением каждого ряда кирпичей.

Порядовка печи для бани

В отличии от русских печей, «кузнецовки» менее габаритны и, соответственно, занимают минимум места. Количество кирпича также уменьшено, что объясняется большим количеством свободного внутреннего пространства. Благодаря оптимальной толщине стенки прогреваются быстро, а что особенно ценно – остывают довольно медленно. Если вы внимательно проанализируете купольные порядовки, то увидите, как много незаполненного кирпичом места находится внутри конструкции.

Многофункциональное исполнение печи Кузнецова

Часть свободного пространства занимают колпаки, зафиксированные в горизонтальном или вертикальном порядке, не обязательно симметричном. Размер куполов может быть одинаковым или разным. Вертикальное расположение часто применяют для экономии места в помещении, особенно если запланировано устройство духовки или сушилки. Благодаря вариативности установки куполов можно возвести сооружение любой формы, спроектированное под конкретное помещение или специальные условия.

Порядовка отопительной печи

Пространство под вторым колпаком часто используют для монтажа теплообменников, варочных поверхностей, хлебных духовок и т.д. В проектах, составленных для бани, в нем устанавливают бак для горячей воды или каменку.

Если правильно «прочитать» порядовку, составленную опытным мастером, можно достичь поразительных результатов. Например, для поддержания комнатной температуры в доме из оцилиндрованного бревна в зимний период потребуется 2 топки (утром и вечером) всего по 5-6 поленьев, в межсезонье достаточно одной топки.

Порядовки для строительства камина

Второе тепловая нагрузка

На голых принципах ничего не работает. Чтобы теоретически абсолютно правильная печка хорошо грела, сушила и варила, ее нужно также правильно выполнить в материале. Применительно к колпаковым печам (и особенно – к двухколпаковым) это значит, что тепловая нагрузка на материал должна быть высокой. Сделать колпаковую печь массивной, с толстыми стенками – все равно, что жечь костер в пещере. Чтобы почувствовать тепло, нужно сесть у самого огня, а уж копоти будет…

Взгляните на рис. На нем – чертежи и порядовки некоторых печей Кузнецова: банной. отопительно-варочной. двухконтурного водогрейного котла и усовершенствованной русской с лежанкой. Не будучи опытным печником, видно, что материала на единицу выделяемой мощности (500 Вт*кв. м наружной поверхности) в печи Кузнецова идет в полтора-два раза меньше, чем в традиционных. Вообще, любая колпаковая печь «пустее» внутри равной по мощности канальной.

Порядовки некоторых печей Кузнецова

С одной стороны, это хорошо, кирпич-то с кладочным раствором денег стоят. Но с другой – требует тщательнейшей разработки и соблюдения технологии постройки (см. ниже). Тепловая нагрузка, от которой не шелохнется груда булыжника, тонкую кирпичную стенку разрушит уже при разгонной топке.

Для печей Кузнецова важна и строительная механика. Прочность стенки на глиняном растворе при уменьшении ее толщины падает гораздо быстрее, чем на цементно-песчаном. Поэтому фундамент под эти печи нужно выполнять особенно тщательно в точном соответствии с рекомендациями автора. Им же необходимо неукоснительно следовать при постройке.

Примечание: И. В. Кузнецов позволяет свободно копировать свои материалы для себя, для постройки, но возражает против переизданий. Однако картинки на рис. маленькие. Дилетант по ним ничего не соорудит, а мастер знает, где можно взять полноценные чертежи. Поэтому надеемся, что Игорь Викторович простит нам это небольшое заимствование ради пользы дела.

Материалы для строительства кирпичной печи

1. Шамотный кирпич для внутренней кладки. Посчитать его количество можно согласно порядовке. Для простой конструкции его потребуется немного.
2. Глиняный кирпич для наружной кладки, когда создаются, в том числе колпаковые печи Кузнецова – порядовка поможет узнать его количество. Желательно приобрести изделия марки М150.
3. Глина в количестве 100-150 килограммов. Необходимо, чтобы она была хорошего качества. В противном случае при первом же обжиге готовой конструкции раствор растрескается.
4. Очищенный песок. Его потребуется в 2 раза больше, чем глины. В продаже имеются готовые глинопесчаные смеси. Их нужно на 500 кирпичей примерно 0,2 м³.
5. Металлическая фурнитура – колосник, топочная и поддувальная дверки, 2 стальных уголка, 5 метров проволоки.

Подготовительные работы

Для того чтобы собрать кирпичный угловой камин, необходимо выполнить подробный чертёж и выбрать оптимальное место для установки, после чего произвести расчёт всех строительных материалов, фурнитуры и крепежей. Для сборки и строительства угловой конструкции нам понадобится:

• Красный кирпич марки М-100 (около 750 штук, материал для сборки дымохода рассчитывается отдельно);
• Шамотный кирпич 50 штук;
• Полоска из стали размером 600 на 300 на 3 миллиметра;
• Стальной уголок размером 100 на 100 миллиметров, L=750 миллиметров;
• Два стальных листа размерами 300 на 300 на 3 и 530 на 400 и 3 миллиметра;
• Песок и глина (0,5 и 0,8 кубометров, без учёта дымохода);
• Поддувало и топка (140х250 и 210х250 миллиметров);
• Две прочистные дверцы габаритами 140 на 130 миллиметров;
• Одна конфорка и духовка (410х410 и 300х280х510);
• Печная и каминная задвижка (130 на 250 и 250 на 250 миллиметров).

Возведение фундамента

Поскольку камин угловой кирпичный имеет достаточно большую массу, для его установки, необходимо сборка отдельного фундамента. На данном этапе рекомендуем воспользоваться следующим пошаговым руководством и советами:

1. Самым надёжным фундаментом, является монолитный армированный. Длина фундамента должна быть больше камина с двух сторон на 8-13 сантиметров;
2. На первом этапе выполняется разметка, после чего выкапывается яма соответствующих размеров;
3. Для небольшого домика, глубина ямы может составлять порядка 50 сантиметров (ленточный);

1. Первым слоем засыпается песок, его слой составляет 8-12 сантиметров, после чего сверху заливается вода, и слой хорошо утрамбовывается;
2. Далее выполняется опалубка. Для этого применяются доски, толщина которых составляет 20-25 миллиметров. В качестве альтернативы можно использовать фанеру. Опалубка может быть как полностью герметичной, так и съемной;
3. Далее арматурой из прутков укладывается решётка размером пятнадцать на пятнадцать сантиметров. Прутки связываются проволокой, в тех местах, где пересекаются между собой;
4. Если высота фундамента составляет более 18 сантиметров, арматура укладывается дважды- в верхней и нижней части;
5. Далее подготавливается раствор на основе цемента. В соотношении 1:2:2 (цемента к щебню и речному песку). Доливается вода, так, чтобы консистенция была средней густоты;
6. Бетонная смесь заливается в опалубку за один раз (полностью), большим слоем;
7. Сам фундамент должен быть ниже уровня пола в среднем на 9-18 сантиметров.

Инструменты и материалы, необходимые для возведения банной печи

Особенность возведения кирпичной печи Кузнецова заключается в том, что для кладки используется не только стандартный полнотелый керамический кирпич, но и специальный огнеупорный шамотный кирпич.

Дело в том, что шамотный огнеупор позволяет максимально повысить температуру горения, ведь рабочая температура для этого материала составляет 1500-1900 градусов. Но здесь возникает другая проблема – если шамотный кирпич можно легко найти в строительном магазине, то специальную шамотную тугоплавкую глину необходимо заказывать заранее. Кладка топки и основного топочного колпака делается именно на такую тугоплавкую глину, и ни в коем случае не на цементный раствор.

Внешняя кладка печи обычно делается из красного полнотелого кирпича. Рассчитать его количество можно путем простого вычисления, где количество кирпичей 1 ряда порядовки проекта умножается коэффициент 0,8 и далее на количество рядов в проекте. Первый, самый нижний ряд конструкции заполняется полностью, а вот другие ряды, например, 7 или 10 имеют меньшее заполнение, за счет устройства внутренних каналов, по сравнению с первым рядом среднее заполнение остальных рядов обычно равно 0,8. Так что вычислить количество кирпичей таким образом довольно просто.

Во время работ необходимо будет выдерживать определенные пропорции и размеры, поэтому необходимо предусмотреть определенное количество базальтовой ваты или базальтового картона. Именно этим материалом заполняются пустоты между красным и шамотным кирпичом.

Металлическая фурнитура подбирается в соответствии со вкусом и пожеланиями владельцев, но и здесь стоит прислушаться к рекомендациям специалистов. Оптимальными считаются чугунные дверки и задвижки. Сталь конечно смотрится эффектнее и красивее, но чугун способен выдерживать более высокие температуры и не испытывать при этом такой деформации как сталь.

А вот что касается теплообменника и бака для нагрева воды, то здесь, наоборот советуют использовать специальную тугоплавкую сталь. Также рекомендуется из стали сварить емкость для камней каменки. Можно в принципе использовать и чугунную плиту, но тогда объем камней необходимо увеличить в 1,3-1,7 раз.

Работа по созданию кирпичной кладки требует точности и аккуратности, поэтому в арсенале обязательно необходимо иметь:

• Мастерок каменщика;
• Строительный уровень;
• Маркерную нитку;
• Отвес;
• Молоток каменщика;
• Станок для резки кирпича.

Бывалые печники советуют иметь, кроме этого, щетку с жесткой щетиной и несколько емкостей – для раствора и для воды. Назначение щетки – очистка поверхности кирпичей перед нанесением на них раствора, просто вымачивать в воде кирпичи нерационально воды прибавляет и без того солидный вес печи. К тому же, глиняный раствор, и без того долго сохнет и лишняя вода в массе кирпичей не будет способствовать быстрому высыханию кладки.

 Ну конечно главное что нужно иметь это порядовый план кладки печи. Порядовка банных печей из кирпича Кузнецова выложена в свободный доступ, поэтому, ее можно без проблем скачать и распечатать.

Каминопечь Кузнецова: порядовка

Каминопечь Кузнецова – это большой накопитель тепла. Кирпичная конструкция, похожая на камин, и тёплая как печь. За счёт своей массы каминопечь обогревает помещение уникальным способом.

Строительство каминопечей сложное дело, но при желании всё можно сделать своими силами. Начинать такой сложный процесс нужно обязательно имея под рукой порядовки. Каминопечь Кузнецова имеет массу достоинств.

Преимущества каминопечей:

• Красота и изящество каменной кладки;
• Эффективность кирпичного нагревателя;
• Незначительный выброс окиси углерода и сажи;
• Длительная поддержка комфортной температуры в доме;
• Экономичность.

Некоторые любители каминов делают их похожими на произведения искусства, украшая их решётками и элементами декора, воспользовавшись услугами кузнеца. Приятное ощущение лучистого тепла, можно почувствовать на себе, если оборудовать свой загородный дом или дачу такой каминопечью.

Процесс строительства

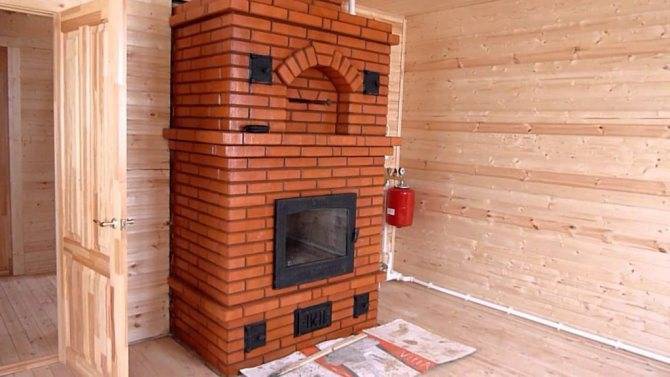

Несмотря на такое разнообразие, обязательными составными частями всех печей кузнецова являются:

— сплошной железобетонный или ленточный из бутового камня фундамент, отдельный от фундамента дома. Обычно устройство печи планируется одновременно со строительством дома, если же такая идея возникает при уже выстроенном доме, фундамент для печи следует устанавливать отдельно. При этом фундамент выдвигается на 5 и более см за ее края, на него укладывается изоляционный слой (обычно рубероид), затем асбест, кровельное железо и подкладка из минеральной ваты или войлока;

— топка, размер которой строго увязывается с размером печи;

— поддувало для золы, требующее постоянной и тщательной чистки;

— колосник для размещения на нем твердого топлива;

— дымоход, также требующий регулярной и качественной очистки.

Укладка каждого ряда кирпича при строительстве печи — наиболее сложный процесс. Это тот единственный случай, когда каждый кирпич каждого ряда и каждый встраиваемый элемент печи укладываются в строго определенной последовательности и по точной технологии.

Так, первый и второй ряд кирпича устанавливаются на фундамент сплошной плитой, причем образующиеся в середине пустые участки не рекомендуется заполнять боем; на второй ряд устанавливается дверца поддувала для золы, а само поддувало конструируется с третьего по пятый ряд и т.д.

Порядок и очередность такого строительства установлен так называемыми схемами — порядовками; при этом специалисты рекомендуют сначала выстроить всухую модель печи, а затем, разобрав и пронумеровав каждый кирпич и каждую деталь, выкладывать печь уже вживую.

Видео-Проект колпаковой печи Кузнецова:

Печка, изготовленная в промышленности

Для того чтобы лучше понять устройство печки, а также и ее функциональные способности, достаточно рассмотреть все это на примере изделий, изготавливаемых на производстве. Ее составляющие следующие:

Схема промышленного горна.

• фурма, иначе сопло, через которое происходит подача воздуха в камеру;
• огнеупорный кирпич способствует удержанию необходимой температуры в печи;
• подовая доска либо колосники выполняют функцию задержания топлива над камерой воздуха;
• горновое гнездо для загрузки твердого топлива;
• кирпичи, при помощи которых будет сформирован каркас горна;
• вентилятор, который будет подавать воздух в печь;
• металлический каркас, который будет удерживать конструкцию;
• воздушная камера;
• поддувало (зольник);
• воздуховод и кожух.
