Печь на опилках длительного горения: устройство, принцип работы и чертежи

Схема печей длительного горения

Схемы печей незначительно отличаются в зависимости от модели (производителя, вида топлива). Представить конструкцию можно следующим образом:

• камера сжигания (топливник);
• система поступления вторичного воздуха;
• решетка (колосник);
• дверцы для пополнения топлива;
• дверцы, через которые происходит чистка камеры;
• дверцы, посредством которых подается первичный воздух, происходит его регулировка;
• зольник;
• система выхода продуктов сгорания в дымоход.

Печь длительного горения своими руками: схема и пошаговая инструкция

Наиболее распространённые материалы для изготовления печей длительного горения — металл и кирпич.

Изготовление печи «бубафоня» из газового баллона

Для самостоятельного изготовления печи «бубафоня» лучше всего подойдёт использованный газовый баллон объёмом 50 л. Порядок выполнения работ следующий:

1. Срезать верхнюю часть баллона на месте закругления корпуса с помощью болгарки. Этот фрагмент послужит крышкой в будущей конструкции.

   Верхнюю часть баллона удобно использовать в качестве крышки печи

2. К верхнему краю (на месте среза будущей крышки) приварить металлическую полосу. Такой бортик не даст крышке съезжать.
3. Далее необходимо изготовить прижимной поршень, благодаря которому топочный материал будет придавливаться во время горения. Из толстого стального листа вырезать круг диаметром немного меньше корпуса. Круг должен свободно опускаться внутрь баллона. Зазор между стенкой корпуса и кругом должен быть шириной 8–10 мм.
4. В середине круга просверлить отверстие диаметром 100 мм. Удобно это сделать, используя корончатое сверло.
5. Взять трубу с аналогичным диаметром и приварить один её конец к середине круга. В результате получится деталь с общим отверстием.
6. Затем к тыльной стороне круга приварить четыре отрезка швеллера в крестообразном порядке. Они образуют своеобразные каналы, по которым в топочную камеру будет поступать воздух.

   Вместо швеллеров на поршне можно использовать уголки

7. Приварить рукоятки и подставки.
8. Зачистить острые и выступающие фрагменты сварки напильником или болгаркой.

Видео: как сделать печь «бубафоня» из газового баллона

Изготовление печи длительного горения из кирпича

Безусловно, в сравнении с самодельной металлической конструкцией кирпичная печь смотрится более выигрышно. Однако её самостоятельное изготовление — процесс трудоёмкий, требующий определённых навыков и времени.

Над топочной камерой предусмотрена варочная панель для приготовления пищи

Подготовка фундамента

Поскольку кирпичная кладка довольно массивна, для печи обязательно нужен прочный фундамент. Глубина фундамента должна обеспечивать устойчивость конструкции. Подготовка фундамента происходит следующим образом:

1. Сначала необходимо выкопать небольшой котлован глубиной 30 см. Его ширина и длина должна быть на 10 см больше предполагаемых габаритов печи.
2. Дно ямы разровнять и покрыть рубероидом либо другим изолирующим материалом.
3. Сверху насыпать слой песка толщиной 10 см, который необходимо утрамбовать.
4. Сверху песчаной подушки насыпать слой мелкого гравия аналогичной толщины.
5. Для надёжности основания его можно армировать металлической решёткой. Для этого используют арматурные прутья, соединённые между собой проволокой. Ширина ячеек решётки должна составлять не более 10 см. Толщина прутьев подбирается в пределах от 8 до 12 мм.
6. Уложить решётку в котлован так, чтобы она не касалась дна. Для этого под металлический каркас подложить обломки кирпичей.
7. Залить бетонную смесь марки М-200 или М-250. Бетон должен полностью покрыть металлический каркас.

Для надёжности фундамент можно армировать металлической решёткой

Порядовка кирпичной кладки

Через несколько дней, когда основание затвердеет, можно приступать к кирпичной кладке печи длительного горения. Прежде чем начинать строительные работы, необходимо замочить кирпич на сутки в воде. Это необходимо сделать, чтобы уложенный в ряды кирпич не вытягивал влагу из смеси. Кирпичи следует укладывать следующим образом:

1. Первый и второй ряд необходимо выложить сплошными слоями.
2. На втором ряду будет установлен зольник, поэтому нужно предусмотреть место для дверцы.
3. На пятом ряду над дверцей устанавливается перекрытие. Впоследствии в него будет установлен короб сушильной камеры.
4. Шестой и седьмой ряд предназначены для размещения колосниковой решётки и установки дверцы в топочную камеру.
5. С восьмого по десятый ряд будет размещена топка. Во время кладки топочной камеры необходимо использовать огнестойкий материал — шамотный кирпич. В качестве склеивающего вещества для кладки использовать смеси, основанные на глине. В продажу поступают готовые смеси, предназначенные для кладки печей.
6. Одиннадцатый ряд выполняет функцию потолка топочной камеры и формирует область для дымохода. Сверху этого ряда необходимо уложить стальную арматуру и залить её цементной смесью.
7. На двенадцатом ряду формируется место для варочной панели.
8. Начиная с тринадцатого — четырнадцатого ряда закладываются ряды для дымохода. Его высота изготавливается по индивидуальным проектам, поэтому количество рядов можно увеличивать в несколько раз.

Порядок укладки кирпичей для печи длительного горения с варочной панелью

Конструктивные особенности

Позвольте, но ведь обычная печь с закрытым поддувалом работает примерно так же. Ограниченный приток воздуха уменьшает ее тепловую мощность. Чем же тогда печь пиролиза отличается от привычной буржуйки?

Тем, что продукты сгорания, в обычном твердотопливном оборудовании покидающие топку через дымоход, дожигаются в отдельной камере. Стоит подмешать к перегретым горючим газам новую порцию свежего воздуха, и они мгновенно воспламенятся. Сгорающий пиролизный газ отдает основную часть тепла воздуху в доме, а заодно поддерживает в первичной топке температуру, достаточную для тления топлива.

Сгорание пиролизного газа в камере дожигания топлива.

Преимущества

Что дает такой принцип работы?

• Гибкую регулировку мощности печки простым дымососным вентилятором. Меняя его обороты, можно регулировать скорость тления топлива;
• Максимальный коэффициент полезного действия (КПД) во всем диапазоне значений тепловой мощности. У традиционного твердотопливного котла КПД снижается при любом ограничении мощности из-за неполного сгорания топлива, а пиролизная печка неизбежно дожигает все продукты неполного сгорания;

Для владельца дома высокий КПД печи или котла означает минимальные расходы на отопление.

• Низкое содержание вредных веществ в печных газах. Все, что способно гореть, дожигается во вторичной камере;
• Минимальное количество твердых отходов. Зольник приходится чистить раз в несколько дней — именно потому, что дрова или уголь сгорают практически полностью. Некоторые печи и котлы длительного горения (с ними мы познакомимся чуть позже) и вовсе лишены зольника: небольшое количестве остающейся от пиролиза золы уносится восходящим потоком печных газов;
• Быстрая растопка (при наличии принудительной тяги). Поток воздуха от вентилятора поможет дровам или углю разгореться максимально быстро;

Приток воздуха через топочную дверку при работающем дымососе обеспечивает быструю растопку.

• Возможность работы с автоматикой — выносными термостатами и программируемыми системами управления. Электроника управляет оборотами дымососного вентилятора и регулирует мощность печки, подстраивая ее под целевую температуру в отапливаемом помещении;
• Продолжительные промежутки между растопками. Пиролизные печи для отопления дома хороши тем, что их не нужно разжигать каждые 3-4 часа: двух растопок в день вполне достаточно.

Рекордсмен по продолжительности автономной работы на твердом топливе — литовский котел Стропува.

Недостатки

Без них тоже не обошлось:

• Пиролизная печь больше традиционной при той же тепловой мощности. Просто потому, что она использует две камеры сгорания вместо одной;
• Она энергозависима. Принудительная тяга делает работу пиролизной печи зависящей от электропитания. Печи с естественной тягой существуют, но они ведут себя при розжиге несколько капризнее и управляются только и исключительно вручную (шибером на притоке в камеру сгорания пиролизного газа);

Пиролизные котлы и печи могут управляться автоматикой. Но для ее работы необходима электроэнергия.

Быстрое прогорание стенок вторичной камеры из-за высокой температуры в ней тоже стоит отнести к недостаткам решения;

Футеровка топки шамотом многократно увеличит срок службы печи.

Образование конденсата в дымоходе также не порадует владельца. Высокий КПД печи имеет оборотную сторону: продукты сгорания покидают топку и попадают в дымоход со сравнительно низкой температурой (80-120 °С). В результате вода — один из продуктов полного сгорания углеводородов — конденсируется на недостаточно прогретых стенках дымохода.

Тройник с краном для конденсата на дымоходе.

Как сделать печь длительного горения

Чтобы смастерить своими руками печь на опилках, можно использовать готовую металлическую емкость: бочку, бидон, пустой газовый баллон или трубу подходящего диаметра.

Простая печь на опилках из бочки

Если в распоряжении оказалась металлическая бочка, то в первую очередь нужно срезать с нее верхушку. Делать это следует аккуратно, так как в дальнейшем деталь будет использована по назначению, но в качестве съемной крышки.

Схема самодельной печи на опилках из бочки

Далее из металлического листа толщиной не менее 3 мм вырезают круг диаметром немного меньше параметров бочки. В центре круга делают отверстие под трубу диаметром 10 см и аккуратно приваривают полученную заготовку к внутренним стенкам, отступив от днища 15-20 см.

Чуть ниже приваренного листа вырезают небольшое окошко – поддувало, для поступления в топку необходимого для горения кислорода. В верхней части цилиндра вырезают отверстие для дымохода – к нему приваривают трубу, отводящую из топки угарный газ.

Дымоход требует отдельного внимания – слишком мощная тяга будет способствовать быстрому отходу газов и снижению теплоэффективности устройства. При слабой тяге может возникнуть другая проблема – в помещение начнут поступать опасные для жизни продукты горения.

Опытные мастера рекомендуют искусственно удлинить дымоотводящую трубу, пустив ее по периметру помещения, или приспособить дымоход для приготовления горячей воды, включив в конструкцию бойлер. Все это поможет удержать тепло в доме и извлечь из него максимум пользы.

Печка из бочки для хозяйственного помещения

Крышку делают из отрезанной верхушки, приварив к ней бортики, или из металлического листа

Важно обеспечить герметичность конструкции, иначе вместо тления получится горение. Для максимально плотного примыкания используют специальные жаростойкие уплотнители для печей. Для удобства обязательно приваривают ручку

Для удобства обязательно приваривают ручку.

Самостоятельное изготовление и монтаж

Вместо того чтобы покупать такое нужное и эффективное для отопления устройство, его можно изготовить своими руками. Для создания котла на опиле понадобятся следующие инструменты и материалы:

• несколько труб: с прямоугольным профилем 60-40 мм и круглых, диаметром 4 и 5 см;
• аппарат для сварки и электроды к нему;
• угловая шлифовальная машина («болгарка»).

Участки труб следует подбирать таким образом, чтобы они поместились внутри котла размерами 36х40х80 см. При этом конструкции прямоугольного сечения будут использоваться в качестве вертикальных стоек, в которых вырезаются круглые отверстия для остальных деталей. Стоит учитывать, что с той стороны, где будет располагаться дверца, диаметры трубопроводов будут равны 50 мм. В задней же части котла размеры первых 4 вырезанных прямоугольников должны быть равны 5х6 см, а следующих четырех – 4х4 см.

Подведение труб для холодной и нагретой воды обеспечивается вырезанием круглых отверстий диаметром по 5 см.

Сварка передней и задней частей устройства производится следующим образом:

• привариваются прямоугольные стойки;
• к ним присоединяются круглые трубы таким образом, чтобы они располагались перпендикулярно полу помещения;
• к котлу подключаются трубопроводы подвода и отвода теплоносителя;
• торцы всех открытых труб завариваются при помощи кусков металла.

Теперь можно проверять котел на опилках на герметичность – залить в трубы жидкость и проверить утечку.

После этого оборудование монтируется в кирпичный топливник. Его тоже можно сделать своими руками, используя в качестве материала огнеупорные кирпичи.

Выходы для дымовой трубы

Если предполагается наличие только одной трубы, нужно найти оптимальное место расположения для её выхода – в середине и чуть ближе к верхней части.

Немного усложнив конструкцию вторым отверстием, можно добиться лучшей тяги и получить возможность управления процессом горения.

Одно отверстие располагают вверху корпуса, другое – внизу. Привариваются патрубки с шиберами, соединяющиеся в одну вертикальную дымовую трубу. Оба патрубка снабжаются заслонками.

Печи Слобожанка на опилках

Если прибор однослойный, по внутренней части корпуса делается полукруглый канал, соединяющий верхнее и нижнее отверстие. В нижней части он глухой, а дымовой газ проходит в него сверху.

В двухслойной печи такое приспособление не требуется – газ будет двигаться в пространстве зазора между стенками.

Принцип работы котла

Конструкция такого отопительного прибора не содержит зольника в топке и дверец. В котел загружается топливо сверху. Емкость заполняется полностью от среза для дымоходной трубы до самого дна. После этого круглым плоской формы стальным листом горючая масса плотно придавливается.

К круглому грузу вертикально приварена труба. Через нее в топку проходят воздушные массы. Вторая часть ее выходит наружу через отверстие в крышке. Именно с помощью такой трубы проводится розжиг отопительного оборудования.

Сначала начинает в котле гореть верхний пласт топлива и тепло проникает в нижнюю часть конструкции

Скорость сгорания контролируется с помощью заслонки, которая находится на конце трубы. По мере сгорания топлива тяжелый груз опускается ко дну. Система имеет дымоходную трубу, через которую выходят все продукты сгорания.

Обеспечение топливом

Итак, для постоянного отопления опилки должны:

Образовываться в необходимых для отопления объемах. Нет смысла устанавливать котел на опилках при недостаточном их количестве

На это следует обратить внимание в первую очередь. К примеру, котел мощностью 25 кВт в отопительный сезон потребляет до 40 кг опилок в час. С другой стороны, избыточный объем опилок на складе тоже нежелателен, поскольку их складирование резко ухудшает качество: опилки становятся плотными и сырыми, плохо горят с низкой теплоотдачей

С другой стороны, избыточный объем опилок на складе тоже нежелателен, поскольку их складирование резко ухудшает качество: опилки становятся плотными и сырыми, плохо горят с низкой теплоотдачей.

Обходиться дешево. Поскольку опилки обычно отпускаются производителем бесплатно, единственным видом затрат станут транспортные расходы на доставку их к дому для отопления. Следует учитывать, что опилки имеют малую плотность и неудобны для транспортировки.

Посчитайте, во что вам обойдется доставка топлива, и какова, соответственно, будет его цена.

• Обо всем, что нужно учитывать при выборе электрического котла отопления, расскажет наш материал .
• Индукционным котлам посвящена данная публикация .

5 Изготовление своими руками

В продаже сегодня можно найти различные модификации отопительных автономных котлов, работающих на щепе и опилках. Несмотря на все свои преимущества, они имеют один существенный недостаток — высокую стоимость оборудования. Поэтому многие дачники и владельцы частных домов изготавливают универсальные в использовании котлы самостоятельно, благо простая конструкция такого оборудования позволяет сконструировать его даже при отсутствии соответствующих знаний и опыта работы.

Для изготовления котла на щепе своими руками потребуются следующие инструменты и материалы:

• Труба округлой формы диаметром 5 сантиметров.
• Прямоугольный профиль 40 на 60 миллиметров.
• Болгарка или резак для металла.
• Электродрель.
• Сварочный аппарат.
• Рулетка и молоток.

В сети можно найти различные чертежи исполнения котлов, работающих на опилках и щепе. Проще всего такие отопители выполнить на основе трубы или газового баллона. Нужно лишь использовать прочную толстостенную сталь, что позволит обеспечить долговечность изготовленного своими руками котла.

1. 1. С газового баллона снимается вентиль, и выпускается весь газ. По линии сварного шва срезается верхушка, после чего болгаркой или вручную края зачищаются, убираются все заусеницы. В последующем заготовка из газового баллона будет использоваться в качестве корпуса топки.
2. 2. Отрезанную верхнюю часть баллона также зачищают, после чего подгоняют к основанию корпуса топки. По краям заготовки сверху приваривается окантовка, которую выполняют из полос толстостенной стали.
3. 3. В крышке высверливается отверстие, в которое вваривают трубу для подачи воздуха.
4. 4. В верхней части корпуса топки дрелью проделывают отверстие, которое необходимо для крепления дымоходной трубы. В полученное отверстие вставляют и заваривают железный патрубок.
5. 5. Конструкция топки на опилках подразумевает наличие груза, который сверху придавливает топливо, регулируя тем самым его скорость сгорания. Груз делается из листового толстостенного металла, который вырезается по размерам внутреннего диаметра баллона. По центру диска выполняется отверстие, которое по своему диаметру идентично трубе, врезанной в крышку котла.
6. 6. К внутренней поверхности круглого груза рекомендуется приварить железные рёбра, что позволяет рассеивать воздушные массы, увеличивая эффективность отопительной установки.
7. 7. Из металлического листа выполняется водяная рубашка, по которой будет циркулировать теплоноситель. Водяная рубашка располагается снаружи топки, имеет форму и размеры корпуса.
8. 8. К корпусу топки по кругу приваривают рёбра жёсткости, которые защищают водяную рубашку от ее температурной деформации.
9. 9. Водяную рубашку крепят к металлическим ребрам жесткости.

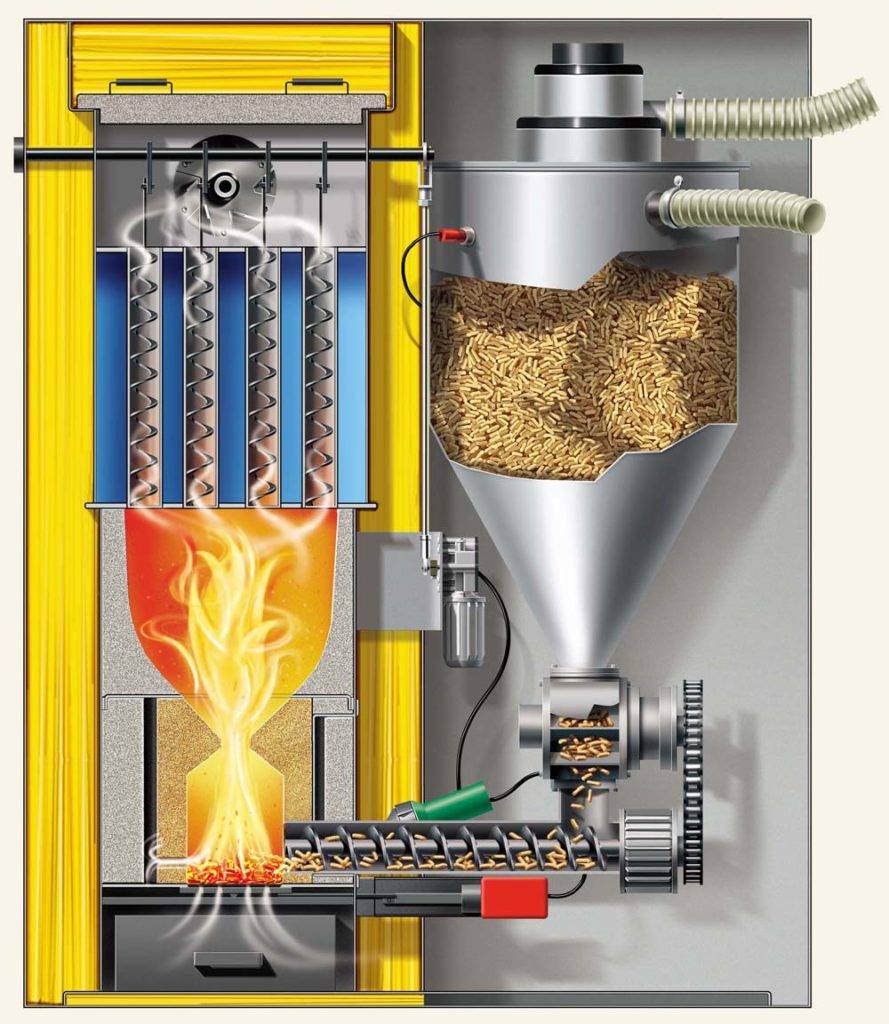

На этом работа по изготовлению отопительного котла завершена. Необходимо провести пробный пуск, проверить качество сварки, а также удостовериться в отсутствии протечек водяной рубашки, по контуру которой циркулирует теплоноситель. В последующем возможна модернизация отопительного котла, к которому дополнительно монтируют бункер с опилками и шнековый механизм для автоматической загрузки стружки в камеру сгорания.

Выполнив самодельный пиролизный котел на опилках и щепе, можно не только решить проблемы с обогревом небольшого частного дома или дачного строения, но и сократить расходы на проживание за городом в зимнее время года. В специализированных магазинах можно приобрести уже готовые изготовленные промышленным способом котлы, имеющие один или два контура, отличающиеся полной безопасностью в эксплуатации и оснащённые управляющей автоматикой.

При необходимости можно изготовить универсальные варианты автономных отопителей, которые будут различаться своими показателями мощности, длительностью работы от одной заправки топливом, а также рядом других характеристик.

Печь на опилках: преимущества использования

Такие системы отопления обладают массой преимуществ:

• каждый дачник найдет топливо для их работы, для этого подойдут щепа и опилки, в том числе и прессованные;
• не придется утилизировать отходы, их можно сжигать в печи;
• отсыревшие щепу, дрова и опилки не нужно предварительно высушивать, можно закладывать в таком виде;
• максимальная мощность достигается за короткий промежуток времени;
• котлы отдают максимальное количество тепла;
• любой человек способен собрать эту систему, а ее обслуживание не требует специальных навыков;
• котел такой конструкции можно использовать также для нагрева воды и приготовления пищи, если дополнить его соответствующим оборудованием;
• возможность контролировать свои расходы на топливо;
• температуру нагреваемой воды можно регулировать;
• вредные вещества прогорают в топке, не нанося вреда экологии и атмосфере.

Рейтинг печей длительного горения из чугуна

Большинство специалистов рекомендуют устанавливать модели, созданные из чугуна, так как у них КПД намного выше, чем у других моделей. При этом они отлично отдают тепло, несмотря на небольшую топку. Возможно использование любого твердого топлива: дров, угля и других видов. Стоимость таких печей выше, но срок их эксплуатации дольше. Некоторые переживают, что внешний вид у чугунных каминов не такой, как у керамических

Не стоит переживать: сегодня мастера научились уделять большое внимание и эстетической стороне вопроса

Марсель 10

Это небольшой и красивый камин от компании Мета. Подходит для отапливания дачных участков. Занимает мало места, но отличается повышенной производительностью. Здесь есть смотровое окно, которое позволит насладиться видом огня. Оно достаточно большое. При этом дым не будет попадать внутрь помещения, что является преимуществом перед каминами открытого типа. Если сравнивать со стальными конструкциями, то требуется больше тепловой энергии для получения желаемого результата. Зато тепло сохраняется на 7 часов дольше. Модель создана так, что может вписаться практически в любой интерьер.

Марсель 10

Характеристики:

• пристенный тип;
• 10 кВт;
• дымоход 50 мм;
• дверца стеклянная;
• футеровка – шамот;
• вес 105 кг.

Плюсы

• небольшой размер;
• высокая производительность;
• стильный дизайн;
• большое смотровое окно;
• низкая цена;
• простота установки;
• удобная ручка.

Минусы

стоит и обращает на себя внимание всех, дизайн немного уступает более дорогим моделям; небольшой размер не позволяет обогреть большой дом. печь МЕТА Марсель 10

печь МЕТА Марсель 10

Kratki Koza/K6

Прекрасная модель, которая входит в рейтинг печей каминов благодаря своему стильному дизайну, небольшой цене и высокой производительности. Пользователь может самостоятельно регулировать уровень тепла с помощью специального рычага. Он отвечает за подачу воздуха в топку для контроля процесса горения. Таким образом, если необходимо потушить огонь, нужно прекратить подачу воздуха. Это отличная опция, которая позволяет не дожидаться, когда топливо само прогорит. Есть активный и пассивный режимы горения. Первый используется днем, а последний нужен для поддержания температуры в течение ночи. Стекло может выдержать температуру до 800 градусов.

Kratki Koza/K6

Характеристики:

• пристенный тип;
• 9 кВт;
• дымоход 150 мм, подключение к нему возможно сверху или сзади;
• дверца стеклянная;
• футеровка – шамот;
• вес 120 кг.

Плюсы

• красивый внешний вид;
• хорошая производительность;
• удобное управление;
• приемлемая цена;
• можно насладиться огнем, дверца достаточно большая;
• несколько способов установки дымохода.

Минусы

• нельзя готовить пищу;
• топливо только дрова или специальные брикеты.

Дровяная печь-камин Kratki Koza K6

Ardenfire Корсика 12

Весьма надежная и красивая печь для дачи, которая производится во Франции. Она компактная, а подключение происходит с помощью верхней панели. Есть функция вторичного дожига и чистого огня. Цена умеренная, а с установкой проблем, как правило, не возникает. Подходит для помещений до 200 кв. метров.

Ardenfire Корсика 12

Характеристики:

• пристенный тип;
• 12 кВт;
• подключение к нему возможно сверху;
• дверца стеклянная;
• футеровка – шамот;
• 130 кг.

Плюсы

• выглядит красиво;
• удобно управлять;
• есть чистый огонь и дожиг;
• КПД 78%;
• надежный и известный производитель;
• топливо — любые твердые материалы, кроме топливных брикетов.

Минусы

• тяжелая конструкция;
• цена завышена.

Ardenfire Корсика 12

Vermont Castings DutchWest XL

Изучая рейтинг печей каминов длительного горения, обязательно стоит рассмотреть данную модель. Она использует запатентованную систему подачи воздуха в топку, что повышает ее эффективность. С одного запаса дров тепло может сохраняться в помещении до 12 часов, что является превосходным показателем. Стекло обработано оксидом цинка для повышения прочности. При этом оно отдает тепла больше по сравнению со стандартным огнеупорным. Встроен термометр, позволяющий следить за температурой в помещении. Загрузка топлива производится через переднюю или заднюю дверцы.

Vermont Castings DutchWest XL

Характеристики:

• пристенный тип;
• 16 кВт;
• подключить можно сзади или сбоку;
• дверца стеклянная;
• футеровка – шамот;
• вес 280 кг.

Плюсы

• площадь обогрева до 20 кв. метров, поэтом подходит для больших домов;
• высокая эффективность (74%);
• можно использовать любое топливо;
• приятный внешний вид;
• можно что-нибудь положить сверху;
• удобная и безопасная загрузка топлива во время работы камина;
• есть термометр.

Минусы

большой вес.

Vermont Castings DutchWest XL

Это основные модели пристенного типа из чугуна, которые входят в рейтинг отопительных печей длительного горения.
