Печь на отработке своими руками

Конструкция и принцип работы отопительного устройства

В основе лежит принцип работы керогаза. Это нагревательный прибор, использующий для получения тепловой энергии пары керосина и воздуха.

Состоит отопительный прибор из следующих блоков:

  1. Нижний отсек. Сваривается из листовой стали 4 мм. Обязательно имеет круглую форму. Через заслонку внутрь идет воздух, который нужен для процесса горения. Если дверцу полностью закрыть, то горение постепенно прекратится.
  2. Крышка с отверстием.
  3. Средний отсек. Это перфорированная труба. Отверстия необходимы для неограниченного поступления воздуха. Для изготовления этой и остальных частей берут металл 5,5 мм и толще.
  4. Верхний отсек.
  5. Дымоход. Служит для отвода продуктов сгорания. Длина трубы — от 4 метров, оптимально — 5–7 метров. Допускаются наклонные участки до 45 °С, повышающие эффективность отопительного оборудования. Но чем большим будет наклон, тем больше осядет сажи. Горизонтальных участков быть не должно, верхняя часть направляется только вертикально. Для изготовления этой части печи берут несгораемые материалы — жесть, медь, нержавеющую сталь. Дымоход устанавливается в верхней части корпуса. Желательно, чтобы он отделялся — это упрощает обслуживание.

Детали сваривают между собой сплошным швом.

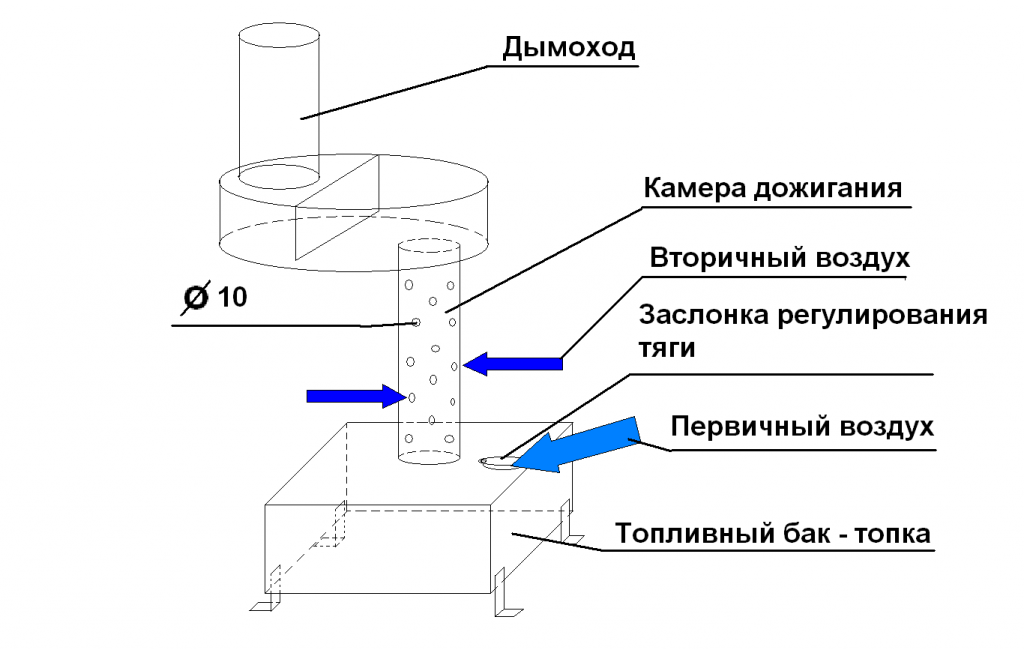

Схема печи

Эффективность отопления повышает система обдува. Также к верхней части трубы, соединяющей верхнюю и нижнюю камеру, приваривают мелкие трубы. При этом повышается теплоотдача, а верхняя камера нагревается меньше. Также на верхний модуль иногда наваривают вертикальные ребра.

Работает установка так. В нижний отсек заливают масло, и при помощи фитиля поджигают. После закипания верхнего слоя загорается пар. Создается турбулентность, заменяющая дроссель и закручивающая вихрем газы. Так горящие пары попадают в перфорированную, где под действие кислорода происходит окисление. В этой камера температура доходит до 800°С и более. Азот приобретает большую активность, чем кислород, возникает много ядовитых соединений азота и углерода.


Стандартная и модернизированная модель печи с наваренными ребрами и трубами

В верхней части пиролизные остатки окончательно дожигаются. Здесь же температура резко понижается, азот теряет активность и вытесняется кислородом. Поэтому из обогревательного устройства выходит безвредный газ азот, пар, твердые соединения оксида углерода частично оседают внутри дымохода.

Как сделать горелку самостоятельно

Чтобы понимать, как сделать горелочное устройство Бабингтона, нужно изучить его конструкцию по чертежам. Таковых на просторах интернета можно отыскать немало, но для изготовления лучше перенять опыт специалистов и взять в работу проверенный прототип. Ниже представлен чертеж горелки, сделанной и испытанной одним из опытных участников одного из специализированных форумов:

Теперь несколько слов о том, из чего можно смастерить агрегат по этому чертежу. Автор в качестве корпуса использовал обычный стальной тройник с резьбами для присоединения труб диаметром 2 дюйма (ДУ50). Вместо тройника сгодится и крестовина такого же размера. Остальные элементы – в соответствии с перечнем:

  1. Любая металлическая деталь с полусферическим концом может выступать форсункой

Полусфера или полый шар для горелки Бабингтона. Вариантов несколько – начиная от дверной ручки из латуни и заканчивая различными сферическими гайками.

  • Сопло – сгон из металлической трубы с наружной трубной резьбой, длина – 150—200 мм.
  • Медная трубка диаметром 10 мм для топливного тракта.
  • Трубка металлическая для организации подачи воздуха. Диаметр – не менее 10 мм.
  • Фитинги резьбовые, служат для присоединения медной трубки к корпусу.

Также понадобится небольшой насос для перекачки отработанного масла. С этой задачей неплохо справляются агрегаты от автомобиля ВАЗ или мотоцикла, нужно только обеспечить их вращение от электродвигателя. Компрессор подойдет любой маломощный, в том числе от холодильника, поскольку давление в воздушном тракте должно быть небольшим (номинальное — около 2 Бар, максимум – 4 Бар).

Важная операция – просверлить в импровизированной форсунке калиброванное отверстие очень малого диаметра. Но сначала необходимо подобрать сверло требуемого размера, ведь от величины отверстия будет зависеть мощность будущей самодельной горелки Бабингтона. О расчете мощности будет сказано в следующем разделе, а о том, как самому сделать маленькое отверстие, подробно показано на видео:

Популярные варианты печей на отработке заводской сборки, их характеристики

Печь Тепламос НТ-612 часто выбирается в качестве аппарата, применяемого для отопления гаража. Мощность такого капельного безвентиляторного обогревателя может варьироваться в переделах 5-15 кВт. Расход топлива составляет 0,5-1,5 л/час.

Статья по теме:

Данная печь на отработке для гаража относится к устройствам закрытого типа. Она укомплектована дымоходом, трубой для подачи воздуха и встроенным баком, рассчитанным на 8 литров топлива. Во внутренней камере происходит сгорание горючего. Работа аппарата начинается с электроразогрева плазменной чаши. По достижении необходимой температуры происходит подача топлива и выполняется принудительное перемещение воздуха в камеру сгорания. Средняя стоимость аппарата составляет 30 тыс. руб.

Еще одной популярной моделью является печь Жар-25 (МС-25). Данный аппарат может работать не только на отработанном масле, но и на солярке. Устройство функционирует от электросети, которая питает внутренний вентилятор. Тепловая мощность печи варьируется от 25 до 50 кВт. Она рассчитан на обогрев помещения площадью до 500 кв. м. Максимальный расход топлива составляет 4,5 л/час. Аппарат имеет большие габариты. Его вес достигает 130 кг. Данная печь нуждается в оборудовании хорошим дымоходом. Купить ее можно за 45 тыс. руб.

Печь на отработке укомплектована дымоходом, трубой для подачи воздуха и встроенным баком

Печка на отработке своими руками из листового металла и труб

В зависимости от типа устройства конструкция может быть создана из труб разных диаметров или из листов железа. Для работы понадобятся такие инструменты:

  • болгарка с отрезным и шлифовальным кругом;
  • листовой металл и трубы;
  • сварочный аппарат и электроды;
  • уголки металлические;
  • краска по металлу, выдерживающая воздействие высоких температур.

Перед тем как сделать печь на отработке, выполняется подробный чертеж аппарата. Его можно создать самостоятельно или воспользоваться готовыми вариантами, которые несложно найти на сайтах в сети интернет.

Первым этапом является изготовление нижней части камеры, соединяющейся с топливным баком. Она имеет вид округленного или прямого бака с крышкой, где располагаются две трубы. Первая используется для подачи масла, а вторая – для укрепления трубы, которая уходит в среднюю часть аппарата. Элементы для бака вырезаются болгаркой и соединяются согласно чертежу.

В зависимости от типа устройства конструкция может быть создана из труб разных диаметров или из листов железа

К стенкам бака привариваются дно и металлические уголки, которые выполняют роль ножек конструкции. Для создания крышки берется лист металла, в котором производятся отверстия. Первое, диаметром 100 мм, располагается в центре; второе, размером 60 мм, находится ближе к краю. Крышка должна быть съемной, благодаря чему облегчится процесс очистки печки.

Для подачи кислорода используется труба длиной около 37 см и диаметром 100 мм. В ней по всей длине элемента выполняются отверстия, необходимые для поступления кислорода. Труба приваривается перпендикулярно крышке в нижней части аппарата. На ней фиксируется воздушная заслонка, которая будет крепиться с помощью заклепки или болтов. Отверстие под заслонкой должно быть размером 6 см. Оно предназначено для подачи масла и разжигания топлива.

Конструкция верхнего бака осуществляется по аналогии с устройством нижней емкости согласно чертежу печи на отработанном масле своими руками. Стенки изделия должны иметь толщину не менее 350 мм. В дне бака вырезается дно диаметром 10 см, которое нужно расположить ближе к краю. К нижней части отверстия приваривается небольшой кусочек трубы диаметром 11 см. Это необходимо для присоединения элемента к емкости сжигания газов.

Перед тем как сделать печь на отработке, выполняется подробный чертеж аппарата

Поскольку верхняя крышка печи на отработке с наддувом поддается воздействию высокой температуры, для ее изготовления следует использовать металлический лист толщиной не менее 6 мм. В крышке выполняется проем под дымоходную трубу, которая должна совпадать с проемом на дне емкости. Между данными элементами монтируется перегородка из плотного металлического листа, располагающаяся возле дымового отверстия. К верхней части крышки крепится труба, соединяющаяся с дымоходной частью. Детально процесс самостоятельного изготовления можно увидеть на видео печи на отработке.

Как построить печь из трубы?

Печь для бани, сделанная своими руками из трубы

Одним из распространенных вариантов самоделок является печь банная из трубы . Рассмотрим, как осуществляется такое строительство.

Труба – отличный «полуфабрикат» для сооружения печи

Металлические печи можно сделать из листа стали или, к примеру, из старой бочки. Но если в хозяйстве найдется отрезок трубы подходящего диаметра, то стоит воспользоваться этой «заготовкой» .

Самодельная печь в баню из трубы может быть выполнена с вертикальным или горизонтальным направлением отрезка трубного проката. При использовании готовых труб для печей сокращается объем сварочных работ, необходимых при изготовлении печей из листового металла.

Для изготовления печей пригодных только качественные трубы, без признаков коррозии.

Если труба длительное время пролежала на улице, то ее следует предварительно осмотреть и в проблемных местах выполнить усиление, путем приваривания заплат.

Подготовка деталей

Чтобы получилась хорошая печка из трубы, потребуется отрезок трубного проката диаметром 50 см и длиной 1,5 метра. Толщина стенок трубы должна быть не менее 10 мм .

Заготовку следует разрезать на две части, размером 0,6 и 0,9 метров соответственно. Более длинный отрезок необходим для сооружения топки и каменки, а оставшийся кусок пойдет на изготовление бака.

Изготовление печи

Пример использования печи из трубы в бане

  • Первым делом, следует заняться поддувалом . Внизу длинного отрезка трубы вырезается отверстие высотой 5 см и шириной 20 см. Над отверстием приваривается толстая стальная пластина округлой формы.
  • Далее формируется ниша для топки и выполняется дверца для нее . Дверца подвешивается на петлях или крючках.
  • Над топкой приваривается отрезок трубы, который будет использоваться, как каменка . Высота отрезка 30-35 см.

Для заполнения каменки следует использовать округлые булыжники, в крайнем случае, можно насыпать электрических изоляторов из керамики.

В верхней части будущей печи устанавливается стальная муфта, которая потребуется для фиксации водонагревательного котла.

Изготовление водонагревательного бака

Ассортимент печей для бани из труб

При строительстве печи для бани своими руками из трубы формируется и водонагревательный бак.

  • Для его изготовления используется отрезок трубы высотой 0,6 м.
  • К торцовой части отрезка трубы приваривается стальной круг – дно.

Совет! Толщина металла для изготовления дна бака для воды – не менее 8 мм

В дне бака прорезается отверстие, необходимое для проведения дымовой трубы. Оно должно быть сдвинуто к задней стене бака. Дымовая труба фиксируется ко дну бака сваркой

Важно, чтобы шов был качественный, чтобы не допустить протечек воды в топку. Верхняя часть бака закрывается крышкой из металла с проделанными отверстиями для прохождения дымовой трубы и для залива воды

Дымовая труба приваривается к крышке наглухо, а в отверстие для залива воды устанавливается горловина с крышкой.

Принцип действия

Если просто взять и поджечь отработку, оно тут же начнет чадить. Поэтому топливо следует нагреть до определенной температуры, при которой оно начнет испаряться. То есть сгорать должны только летучие вещества, выделяемые из масла.

Для этого в конструкции печи на отработке (см. видео ниже) необходимо предусмотреть не одну, а две камеры. В первую, нижнюю, через небольшое отверстие будет заливаться топливо. Для розжига в это же отверстие бросают подожженную ветошь или бумагу.

Чертеж простейшей печи

После закипания топлива (не горения, а лишь закипания) образующиеся летучие вещества попадают через трубу в камеру вторую. Одновременно при переходе через нее газы будут насыщаться кислородом, способствующем горению. Для этих целей в трубе предусматривается перфорация. Воспламеняться газы начинают уже в трубе, а догорают во второй камере. Причем подача должна осуществляться небольшими дозами.

Чтобы горячий воздух задерживался в трубе дольше, а не улетал в дымоход, в верхней камере делают перегородку. Для обеспечения подачи воздуха в первой камере необходимо сделать заслонку. После закипания масла ее перекрывают. Заслонку можно установить на отверстии для заливки топлива.

Для подобных печей требуется дымоход значительной длины – от 4 м. В отапливаемом помещении для удаления отходов сгорания необходимо будет предусмотреть и надежную вентиляцию.

Благодаря подобной конструкции дыма и копоти при сжигания отработки не образуется. При правильно проведенных расчетах при сгорании газов появляется лишь голубовато-белое пламя. Расход горючего в подобных конструкциях составляет около 1-2 л/час.

Печи на отработке требуют частой очистки. Поэтому ее следует сделать разборной, а емкость для заливки топлива в нижней камере выдвижной.

Деревянная лестница на второй этаж: виды, устройство, пошаговая инструкция изготовления своими руками (100+ Фото & Видео) +Отзывы

Самостоятельное производство

Самую простую конструкцию сделать сможет каждый. Есть достаточно много схем, как это сделать, по ним можно понять весь процесс производства.

Интереснее будет рассмотреть печь на отработанном масле с наддувом. Чертежей также есть достаточно, но конструкция более сложная, поэтому требует дополнительных знаний в этой области.

Главное её преимущество в том, что она не будет большими партиями выбрасывать энергию на улицу, а будет организован медленный отбор тепла. Второе существенное отличие в наличии выдвижного ящика для масла, что позволяет легко его чистить. В более простых (полностью закрытых) ёмкостях делать это предельно тяжело.

Диаметр труб и объём ёмкости для масла необходимо выбирать исходя из квадратуры обогреваемого помещения.

Для среднестатистического гаража с размерами 3х6 м понадобятся детали таких размеров:

  • профильная труба 75×75×4 см;
  • топливный ящик 55×55×4 см.

Для самостоятельного производства необходимо выполнить такие пошаговые действия:

  1. Нарезать элементы выдвижного ящика. Трубы для дожигателя требуется порезать под углом 45°.
  2. В профиле меньшего размера вырезается болгаркой отверстие под ящик, а по бокам привариваются бортики. К ящику приделывается ручка.
  3. Конструкция сваривается вместе, а сверху высверливается отверстие под дымоходную трубу.

Для более эффективной работы и максимального отбора тепла к печке рекомендуется приделать удлинитель в виде 3-метровой трубы. В ней и будет догорать топливо. Но для более высокой степени безопасности рекомендуется обшить стенки гаража возле печки металлическими листами, забрать все деревянные полки и горючие вещества.

В этом видео вы узнаете об устройстве печи на отработанном масле:

На последнем этапе необходимо только разжечь топливо и настроить работу печки. При этом стоит главная задача — максимально снизить выброс чёрного дыма, так как это свидетельствует о том, что в системе недостаточно воздуха. Для настройки этого параметра требуется досверливать по несколько дырок и проверять количество выбросов. Но большое количество дырок может и навредить. Дым может выходить в помещение. Поэтому количество отверстий нужно правильно подогнать.

Сделать капельницу тоже достаточно сложно, но такая задача вполне выполнима. Зачастую для производства капельной печи на отработке используют баллон диаметром от 220 до 300 мм. Он имеют довольно толстые стенки, чтобы не пригорать длительное время. Также может подойти и стальная труба диаметром от 5 мм.

Идеальный вариант для этих целей — использовать жаростойкую хромированную трубу диаметром от 3 мм. Но дешёвым производство будет только тогда, если труба уже есть в наличии. Специально покупать такую не стоит, так как изготовление будет дорогостоящим.

Все остальные детали также можно найти в хозяйстве или радиорынке. К примеру, для наддува хорошо подойдёт вентилятор от Жигулей. Металлические трубы и прочие элементы есть в пунктах сдачи металлолома.

Технология производства капельной печи следующая:

  1. Чаша для пламени делается из трубы или берётся готовая стальная ёмкость. Поддон не должен быть слишком больших размеров, так как труба должна выниматься через люк.
  2. В корпусе с помощью болгарки вырезаются проёмы для дымохода и очистного люка.
  3. Изготавливается дожигатель. Не нужно делать все отверстия сразу. Лучше сделать треть от максимального количества, установленного в чертеже, а в процессе настройки доделать все остальные.
  4. К дожигателю приваривается крышка и воздуховод. В последний монтируется вентилятор.
  5. Аппарат собирается, проводятся настройки и проверяется его работа.

Для того чтобы аппарат вышел действительно надёжным, лучше его поместить в стальной корпус. Его необходимо сварить из профилированных труб. Для регулировки температуры нужно предусмотреть возможность изменения количества подаваемого топлива, а также надув вентилятора.

Опытные пользователи научились регулировать количество сгораемого топлива на глаз. Если масло подаётся каплями, то выгорает меньше 1 литр в час, а если наблюдается небольшая струя, то больше 1 литра. Для установки лёгкой регулировки подачи воздуха можно приобрести на китайском рынке дешёвый ШИМ.

После сборки всей конструкции необходимо проверить её работу. Процедура не отличается от предыдущих рекомендаций. Требуется добиться максимально чистого дыма и при этом не перестараться с отверстиями в разжигателе.

Если человек обладает определённым опытом, то сделать даже сложную буржуйку на отработанном топливе несложно. Если начинающий мастер никогда этой сферой не интересовался, то подойдёт самая простая конструкция из подручных материалов.

https://youtube.com/watch?v=ZZyiuKs18Ws

Виды самодельных печек на отработке

Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

  1. Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
  2. Капельная печь на отработанном масле с закрытым дожигателем;
  3. Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

Устройство и недостатки буржуйки открытого типа

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

  • для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
  • вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
  • высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
  • неразъемный корпус тяжело чистить от сажи.

Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

  • перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
  • топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
  • для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

Схема капельницы с нижней подачей горючего из топливного бака самотеком

Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

  1. Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
  2. Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
  3. Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
  4. Топливоподача и мощность агрегата поддается регулировке.
  5. Нетребовательность к высоте дымохода и удобство очистки.

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку

Классификация печей на отработанном масле

Наиболее распространенными в быту видами печей на отработанном масле являются печки на пиролизе и турбогорелки.

Особенность пиролизных печей состоит в том, что отработанное топливо нагревается от кислородного недостатка в камере, где разлагается масло. Остатки разложения во второй камере сгорают вместе с кислородом, что провоцирует выделение тепла в большом количестве. Температура пиролиза может быть изменена, если прибавить или убавить уровень подачи воздуха в камеру. Но подобную печь нужно будет постоянно чистить, а еще в ней невозможно поддерживать ту или иную температуру в автоматическом режиме.

Турбогорелки работают как двигатели для дизелей: масло попадает в камеру и начинается горение паров. Однако подобные печи очень привередливые в отношении качества топлива также их нужно каждый раз перед использованием подогревать.

По конструкции печи на отработке делятся на такие:

  • агрегаты, изготовленные на основе газового баллона;
  • агрегаты с поддувом;
  • агрегаты с капельной подачей масла.
