Печь шведка: конструкция и технология строительства

Строительство

Соблюдение необходимых пропорций и размеров

На выбор правильных размеров, определение пропорций топливной части, выполнение различных подсчетов академики затратили много времени. Все эти подсчеты важны для получения качественной печи.

Требуется наличие плиты размером 28×16 дюймов.

Размеры топки должны быть такими:

• высота — от 11 дюймов, но не больше 13;
• ширина — от 12 дюймов, максимум 14;
• глубина — в пределах от 16 дюймов до 20.

Для духовки предусмотрены следующие размеры:

• высота — около 11 дюймов (не больше 12);
• ширина — в среднем 14 дюймов (не меньше 13, но и не больше 15);
• глубина — до 20 дюймов (не меньше 18)

Духовка должна иметь стенки, соответствующие определенной толщине — от 1/6 дюйма до 1/4, необходимая ок. составляет 4-6 мм.

Очень важно сделать духовку с нормальной толщиной стенок. Не стоит использовать кровельное железо небольшой толщины, поскольку духовка быстро прогорит, но и не рекомендуется выбирать слишком массивный материал по причине быстрого отвода тепла и медленного прогревания помещений, последствиями чего являются недожог, низкий КПД, осаждение большого количества сажи

То же самое касается плиты, спецсталь, чугун — идеальные материалы, т. к. плохо проводят тепло. Нагреваться должны конфорки, а не сама плита.

Важны размеры и пропорции, их следует соблюдать. Например, если в процессе строительства за основу используются минимальные размеры топки, то другие части печки тоже должны соответствовать минимальным размерам. Если глубина топки слишком маленькая — снижается КПД, а если очень большая — присутствуют недожог и другие последствия.

Тепло образуется не только по бокам духовки, но и за ней, а значит, между стенками этой части и топки нужно оставлять зазор (минимум четверть кирпича). Максимально сдвинуть топку и духовку можно, если стенку духовки, которая находится наиболее близко к топке, защитить от воздействия огня с помощью асбеста или слоя вермикулита.

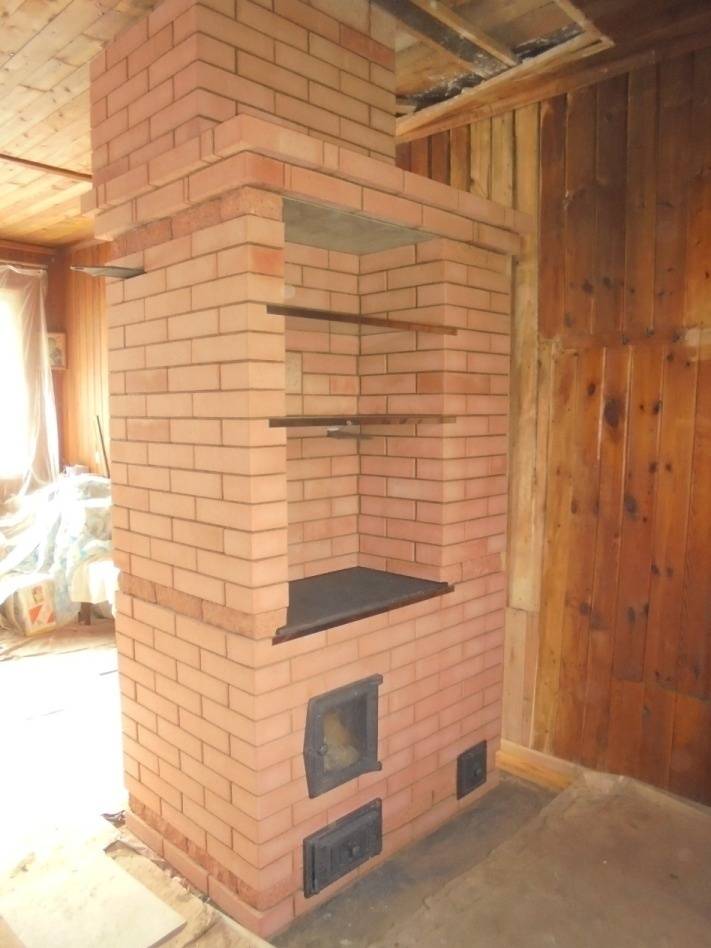

Выкладываем классическую «шведку»

Размеры данной печи составляют 102 х 88.5 см в плане, высота – 2.03 м, обогревательная мощность – 3.2 кВт. Соответственно, площадь отопления – до 40 м² дачного дома, утепленного согласно климату в районе проживания.

Духовку отопителя можно использовать для выпечки и обогрева кухни

Чтобы самостоятельно сложить традиционную «шведку», закупите такие материалы:

• кирпич полнотелый керамический стандартных размеров 250 х 120 х 65 мм – 553 шт.;
• кирпич шамотный ША-8, рабочая температура – до 1300 °С, размер 230 х 114 х 65 мм – 33 шт.;
• колосниковая решетка 30 х 20 см;
• духовка 45 х 25 х 29 см;
• дверцы: топочная 21 х 25 см, поддувала 14 х 25 см, ревизионная 14 х 14 см (3 шт.);
• панель варочная 2 конфорки из чугуна 410 х 710 мм;
• задвижки: дымовая 25 х 13 см, вытяжная 13 х 13 см;
• уголок стальной равнополочный 45 х 45 мм общая длина 6.5 м;
• полоса стальная сечением 50 х 5 мм длиной 2 м;
• лист металлический толщиной 2 мм – 1 м².

Стенки, контактирующие с пламенем и раскаленными газами, выкладываются огнеуопором По противопожарным требованиям со стороны топливника на полы укладывается лист кровельной стали 70 х 50 см. Стройматериалы на дымоход и фундамент в списке не учтены.

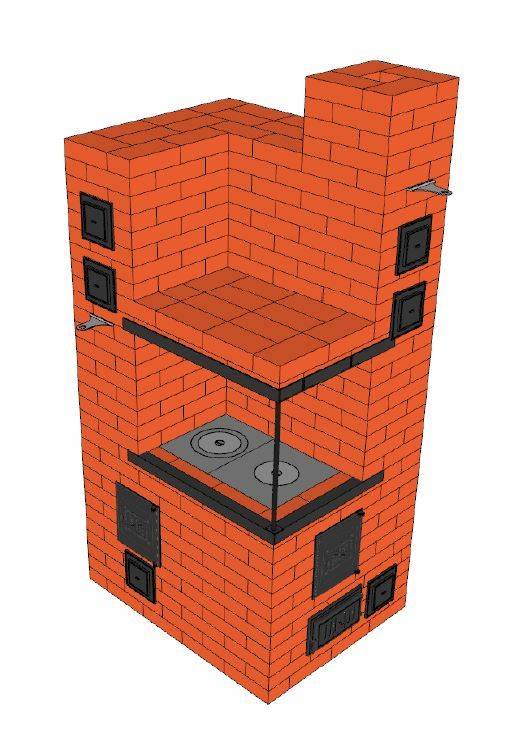

По готовности печка — «шведка» выкладывается согласно представленным порядовкам:

1. Ряды 1, 2 – сплошные, на третьем закладываются очертания зольника, вторичной камеры для духовки и вертикальных шахт. Крепим 3 прочистные дверцы и одну поддувальную.
2. Четвертый ярус – продолжение кладки по чертежу, пятый перекрывает установленные дверцы. Начинаем формировать дно топливника из шамотных кирпичей и ставим колосники, предварительно сделав углубление в камнях болгаркой.
3. Ряд 6 – выкладываем стенки камеры сгорания, монтируем духовку и загрузочную дверку. Между топкой и отсеком духового шкафа делаем перегородку толщиной ¼ шамотного камня. 7-й горизонт строим по схеме, на восьмом перекрываем нижний газоход, девятый ярус накрывает дверцу основной камеры.
4. После десятого ряда устанавливается варочная панель и металлический уголок с лицевой стороны. На 11-м начинаются формироваться стенки ниши, горизонты 12—16 – продолжение. Затем укладываем опорные уголки и кирпичное перекрытие – ряд №17. Слева оставляем вытяжной проем над нишей размером в полкирпича.
5. На 18-м ярусе крепим второй торцевой уголок и начинаем класть стенки сушильной камеры (ряды 19—26). После 22 горизонта накрываем печурку листом 34 х 19 см, на 26 ряду ставим очередные уголки перекрытия, сверху располагаем металлическую пластину размером 905 х 800 мм.
6. Ярусы 27—29 – сплошные, оставляем один проем дымохода. Ряды 30—31 – формируем начало трубы с внутренним каналом 250 х 140 мм.

Дальнейшая кладка ведется на цементном растворе, с соблюдением правил пожарной безопасности. То есть, в деревянном потолке устраивается печная разделка толщиной полтора кирпича (38 см), на кровле – отступка 130 мм, как это сделано на схеме.

Порядок кладки шведской классической печи смотрите на видео:

https://youtube.com/watch?v=U6wB6xI4DsQ

Как выбрать печь

Чтобы выбрать модель печи и определиться с ее габаритами, несомненно необходимо отталкиваться от индивидуальный предпочтений.

Но существуют некоторые определенные критерии, на которые следует обратить внимание прежде всего

• Если хозяину печи не хочется расходовать лишнее время на дополнительный распил дров, то лучше всего выбирать удлиненные модели печек.
• Если топка будет расположена с торца печи, то ширину рекомендуется выкладывать в 2,5-3 кирпича, при размещении ее спереди — 3,5-4 кирпича.
  Только тогда можно растапливать шведку поленьями размером до 60 см.
• Один из немаловажных моментов — это расстояние от пола до варочной плиты.
• По старым правилам допускалось выкладывать 11 рядов кирпичей, что составляет примерно 76-78 см, а это довольно низковато. Поэтому сейчас рекомендуется делать высоту кладки в 12-13 рядов, тем более, что это позволяет установить дверки со стеклом для камина.
• Поскольку шведка представляет собой и обогревательное сооружение, и элемент интерьера, то ее наружный вид стоит на одном из первых мест.
• К тому же он очень зависит от внутреннего наполнения печи шведка и может состоять из лежанки, сушилки и водогрейного бака.

Поэтому встречается огромное разнообразие кирпичных печей шведка с фигурной облицовкой, художественных изразцов, керамической плитки и мозаики.

В этих вопросах нужно принимать во внимание личный вкус, дизайн комнаты и количество финансов

Устройство и особенности шведской печи

При разработке «шведки» за основу была взята «голландка», последняя на тот момент была уже достаточно распространена и зарекомендовала себя с хорошей стороны. Но поскольку климат Скандинавского полуострова суровее европейского, а запасов топлива меньше, голландку основательно переделали и приспособили под свои условия, в результате чего на свет появилась отопительно-варочная шведская печь.

Она частично сохранила принцип действия голландки, но при этом добавились элементы, позволяющие готовить пищу и сушить одежду, а в разных типах печки присутствует и лежанка. Мы говорим о разных видах, поскольку печь шведка может дорабатываться и изменяться конструктивно, сохраняя общую концепцию. А концепцией предусмотрен канальный принцип действия, как у голландки, но с дополнительными устройствами для отбора тепла:

1. Металлическая духовка.
2. Варочная панель с нишей.
3. Верхняя ниша.

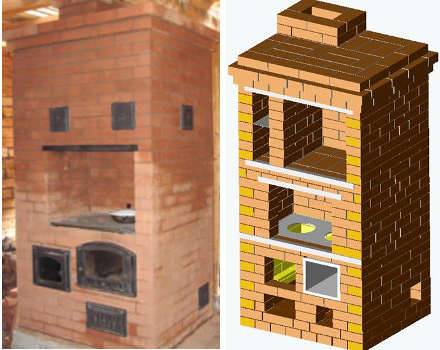

Ниже на фото представлена схема шведской печи, на которой перечисленные элементы обозначены соответствующими цифрами.

Духовка из металла находится сбоку от камеры сжигания и предназначена для отбора от нее тепла напрямую и передаче его в помещение. Приготовление выпечки – не основная функция духовки, она буквально через 5 минут после растопки уже пышет жаром, стоит только распахнуть дверцу. На схеме видно, почему так происходит. Продукты сгорания, прежде чем опуститься к полу и уйти, нагревают корпус духовки сверху и сбоку, а с другой стороны он нагревается топкой. Такая конструкция делает возможным применение любого мелкого топлива для отопления дома и приготовления пищи.

Ниша над плитой прогревается непосредственно от камеры сгорания, распространяя теплый воздух в помещении кухни. Верхняя ниша, изначально задуманная для просушки вещей, снизу нагревается от плиты и сзади от каналов, где проходят продукты сгорания. Последние, обогнув духовку, выходят в систему вертикальных каналов и там передают свое тепло телу печи, после чего выбрасываются через дымоход.

В силу особенного строения дымовых каналов шведка будет интенсивно прогревать полы и грунт под ними, что нерационально. По этой причине установка отопительно-варочной печи должна выполняться на основание с теплоизоляцией. Для нее прекрасно подойдут листы базальтового картона толщиной 5 мм, их потребуется уложить в три слоя с прослойкой из алюминиевой фольги в качестве отражающего экрана.

Размещение шведской печи в частном доме

Поскольку основное тепло дымовых газов отдается задней стенке печки, ее принято устанавливать в простенке между помещениями кухни и спальни (либо гостиной). В некоторых разновидностях шведок с тыльной стороны устраивается камин или лежак относительно небольших размеров. Габариты лежака в шведском варианте – 1800 х 660 мм, что маловато для комфортного отдыха и сна.

Шведская отопительно-варочная печь с лежаком отличается от обычной конструкции наличием горизонтальных каналов и режимов работы зима/лето. Это реализовано с помощью дополнительной задвижки, устанавливаемой в прямом вертикальном канале. Зимой задвижка закрывается и продукты сгорания движутся по большому кругу, через горизонтальные газоходы лежанки, после чего возвращаются в дымоход. Летом заслонка открыта и свободен прямой путь в вертикальную трубу, по ней дымовые газы просто выходят наружу. Таким образом, греется только варочная плита.

Порядовка печи шведки маленькой

Рассмотрим порядовку шведки-малютки с варочной плитой и выделим основные моменты:

• Первые и последние два ряда шведки можно выложить с небольшими выступами. Это делает внешний вид более интересным.
• 1 ряд основной конструкции печи выкладывается сплошняком.
• На 2 ряду шведки начинаются нижние дымоходы.
• На 4 и 5 рядах нижние ряды перекрываются сплошными рядами кирпича.
• В 6 и 7 рядах печи формируется поддувало. Начиная с 7 ряда, часть кладки в зоне топки ведется шамотным кирпичом.
• На 8 ряду устанавливается колосниковая решетка.
• На 13 ряду устанавливается чугунная плита. Для монтажа плиты в кирпичах, на которых она лежит, выпиливают четверти. Между краем плиты и кирпичом оставляют температурные зазоры.
• Выше плиты начинается варочная камера высотой 42 см. Такого размера вполне достаточно для того, чтобы было удобно ставить и снимать с плиты кастрюли и ведра.
• На 21 ряду устанавливается задвижка для проветривания варочной камеры. На этом же ряду предусмотрена и задвижка летнего хода. Выше перекрытия варочной камеры расположены горизонтальные дымоходы, способствующие прогреву верхней части печи.
• На 27 ряду устанавливается основная задвижка печи шведки.
• Далее остается только сделать дымовую трубу с учетом всех требований пожарной безопасности.

Подведем итог. Основное преимущество маленькой печи шведки с плитой заключается в наличии продуманной и хорошо развитой конвективной зоны.  Ее дымовые обороты располагаются не только в основании печи и сбоку, но и над варочной камерой. Поэтому КПД и теплоотдача у нее высокие. Отдельно стоит отметить, что в зависимости от конструкции топливника, топить печи можно дровами, торфом и углем. Но рассмотренная в обзоре модель шведки-малютки для использования угля и торфа не приспособлена. Также не рекомендуется переводить печь на газовое топливо — даже при небольших неисправностях оборудования газ может накопиться в дымоходах и колпаках, и при очередной топке взорваться.

Достоинства и недостатки печи

К задней части печи можно сделать пристройку — лежанку

Печь шведка имеет немало преимуществ. Однако достоинством они являются только для небольшого частного дома, где живут круглый год.

Плюсы:

• Компактность – основная конструкция без лежанки занимает около 1 кв. м. площади и достигает в высоту 2 м.
• Высокий КПД – печной агрегат таких размеров обогревает до 30 кв. м. при условии, что установлен на границе 2 помещений. Хотя КПД даже простого угольного котла выше.
• Функциональность – печь отапливает дом, в ней можно готовить и даже выпекать хлеб. В верхней нише сушат одежду и обувь. Если пристроена лежанка, на печке можно спать. Допускается обустройство камина на стороне, обращенной в жилую комнату.
• Простая кладка – монтаж не требует высокой квалификации. Однако порядовку следует выполнять очень аккуратно и точно по схеме.
• Любое топливо – можно использовать уголь, дерево, пеллеты, торф. Но количество тепла, вырабатываемого печкой, зависит от типа топлива.
• Экономичность – чтобы поддерживать на даче оптимальный режим, достаточно протапливать шведку дважды в сутки.
• Агрегат обеспечивает быстрый прогрев – за 3–4 минуты.
• Теплообменник представляет собой сочетание вертикальных каналов. Они в меньшей степени задерживают сажу и пыль и не нуждаются в частой чистке.

Из-за небольшой топки нельзя сразу заложить большое количество дров

Недостатки шведки тоже обусловлены ее конструкцией:

• Высота топливной камеры невелика. Кроме того, ее верхняя часть – это варочная чугунная плита, которая отдает тепло намного быстрее, чем кирпичная стенка. Потеря тепла приводит к сильному охлаждению зоны горения. Топливо сгорает хуже, не полностью, поэтому на получение определенного объема тепла требуется больше угля или дров.
• Дверца топки и варочная плита – слабые элементы. Дверцу разрешается ставить только из литого чугуна, так как штампованный лист быстро прогорает. По этой же причине варочный настил приходится часто менять.
• Кладку выполняют только на шамотную глину, кирпич – красный глиняный и шамотный.
• После длительного простоя шведку растапливают в несколько прогонов, так как кирпичные стенки впитывают немало влаги. Для дачи, где зимой живут наездами, такой вариант не годится. Готовить печь к постоянному отоплению приходится слишком долго.

Порядок конструирования печи

Выкладка рассматриваемой печки осуществляется в соответствии с порядовкой. Это, как уже отмечалось, специальная схема, на которой обозначен порядок выкладки каждого ряда конструкции. Существуют стандартные порядовки. При отсутствии навыков выкладки печей настоятельно рекомендуется пользоваться именно одной из стандартных схем.

Грамотно составленная порядовка позволит вам существенно сократить затраты времени и денег на строительство печки. Работа будет выполняться в соответствии с точной и простой для понимания схемой, что позволит добиться максимальной эффективности.

Разобравшись в порядовке печи типа «шведка» до начала строительства, вы сможете выложить агрегат своими силами, не привлекая к работе сторонних мастеров и не тратя деньги на оплату их труда.

В развернутой порядовке дополнительно указывается, какие материалы и на каком этапе работы необходимо использовать.

Изучите предложенную порядовку и дополнительно обратите внимание на следующие моменты:

• конструкция печи шведка включает в свой состав поддувало. Об этом моменте нужно обязательно помнить в процессе самостоятельного обустройства печки;
• первый ряд кирпичей должен быть выложен идеально ровно. Любые смещения приведут к появлению разнообразных нарушений, которые негативным образом отразятся на качестве и надежности готового печного агрегата. Для проверки ровности кладки используйте строительный уровень;
• обязательно должна проверяться правильность выкладки углов – они должны составлять строго 90 градусов. Углы проверяйте с помощью соответствующего инструмента под названием угольник.

Достоинства кирпичной печи шведки

В первую очередь стоит отметить, что оборудование отличается высокой эффективностью. В качестве топлива могут выступать дрова, уголь, камыш. В результате их сгорания образуется большое количество тепла. Удобство конструкции заключается в том, что нагретый воздух из духовки, направляется в комнату сразу же после растопки. Задняя сторона, которая нагревается дымовыми газами на протяжении достаточно длительного времени, сохраняет тепло

Самое важное условие для этого — не забыть закрыть задвижку, после того как топка угаснет. Если этого не сделать, то шведка будет быстро остывать

Шведка очень компактна и позволяет экономить свободное пространство в доме, поскольку устанавливается на границе двух комнат. Благодаря варочной плите и нише для сушки вещей, подобная конструкция обеспечивает максимальный комфорт и удобство в использовании.

Проект печки с лежанкой и плитой

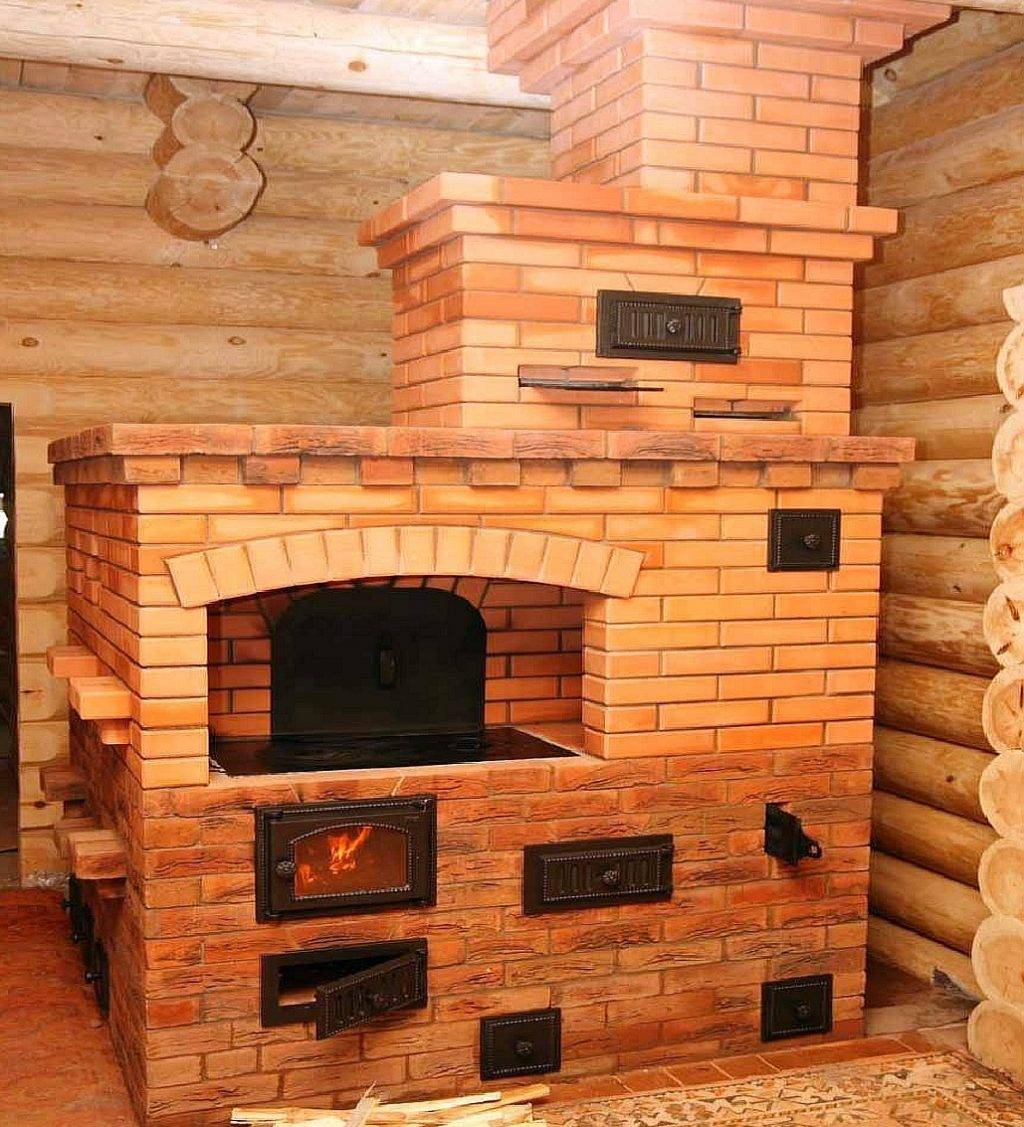

Показанная на фото конструкция – альтернатива громоздкой русской печи, требующей большего расхода материалов и мастерства для возведения. Тепловая мощность «шведки» с лежаком и традиционной плитой – 3.5 кВт, отапливаемая площадь – 40…45 м². Габариты самой печи – 1245 х 765 мм, лежанки – 1910 х 765 мм.

Лежанка нагревается газами, идущими через горизонтальный канал в нижней зоне печки

В отопителе предусмотрен режим летней эксплуатации – слева от камеры сгорания сделан прямой канал, закрываемый на зиму задвижкой. Внутрь лежака продукты сгорания проникают через нижний горизонтальный канал, проходят систему вертикальных газоходов, оттуда возвращаются в отопительный щиток и вылетают сквозь дымоходную трубу.

Сколько и какие стройматериалы понадобятся для кладки:

• красный полнотелый кирпич (стандартный) – 870 шт.;
• шамотный камень типа ША-8 – 140 шт.;
• колосники размером 415 х 240 мм;
• панель чугунная варочная 65 х 31 см;
• заслонка 13 х 25 см – 2 шт.;
• дверки: загрузочная 21 х 25 см, зольная 14 х 25 см, ревизионная 7 х 13 мм (5 шт.);
• уголок №5 (50 х 50 х 5 мм) длиной 1 м;
• полоса стальная поперечным сечением 50 х 5 мм – 7 м;
• пластина металлическая 375 х 360 мм.

Вертикальная шахта справа от плиты отнимает часть полезного объема ниши, зато позволяет пользоваться печью во время теплого периода Строим шведскую лежанку в обычном порядке – сначала фундамент, потом гидроизоляция и прокладка из негорючего утеплителя. Дальше идем по порядовкам:

1. Первый и второй ярус кладем всплошную, потом закрепляем 5 дверок – одну поддувальную, 4 ревизионных. На третьем закладываем стенки зольника и горизонтального канала из огнеупорных кирпичей.
2. Ряды 4, 5 – продолжаем возводить стенки по чертежам. На 5 горизонте монтируем колосниковую решетку и накрываем стальными полосами образовавшийся посередине технологический проем – он использоваться никак не будет. Ярус №6 формирует вертикальные каналы лежанки, продолжается кладка топливника.
3. На 7 горизонте ставим дверку загрузки камеры сжигания, 8—10 ряды выкладываем по схеме – возводим стенки топливника и лежака до конца. Одиннадцатым сплошным ярусом перекрываем лежанку, после двенадцатого устанавливаем плиту.
4. Ряд №13 завершает строительство лежанки и начинает возведение боковых стенок варочной ниши. Ярусы 14—18 – продолжение кладки, на восемнадцатом ставим опорный уголок с фронтальной стороны и вытяжную дверку. Рядом с уголком укладывается стальная полоса для лучшей поддержки фасада печи.
5. Горизонт №19 формирует перекрытие ниши – сначала ставим кирпичи, потом накрываем листовым металлом, сверху размещаем ребра жесткости из 5 стальных полос. Двадцатым рядом полностью накрываем нишу, в канал врезаем заслонку летнего хода. Ярусы 21—23 возводятся согласно порядовкам.
6. На 23 ряду ставим 3 полосы над левой вертикальной шахтой, 24-м горизонтом перекрываем ее. Аналогичным образом ярусы №25, 26, 27 формируют перекрытия сушильной ниши и печурки.
7. Последние ряды печки (28, 29) служат основанием для трубы. После 28 яруса ставим дымовую задвижку, затем начинаем строительство трубы.

Поскольку текстовое описание кладки недостаточно подробно отражает ход работ, предлагаем посмотреть пошаговую видеоинструкцию мастера:

Русская печь чертежи печей из кирпича

Раньше такие конструкции встречались в каждом доме, но в настоящее время они уже являются редкостью. Несмотря на это, русская печь может удачно вписаться в интерьер помещения. Также печи русские из кирпича являются не только отопительным прибором – у них есть и варочная поверхность.

Для кладки печи потребуются следующие материалы:

Для работы потребуются следующие инструменты:

• кельма – для укладывания и выравнивания раствора;
• кирочка – многофункциональный молоток с лезвием, расположенным перпендикулярно оси рукоятки. На его другом конце находится квадратный лобовик;
• уровень пузырьковый для кладки и гидравлический для первого ряда;
• правило – служит для выравнивания кирпичей каждого ряда;
• отвесы – один из них должен быть постоянно прикреплен к оси дымохода (перекрытию), а с помощью второго проверяется вертикальность углов;
• кисть – нужна для затирки швов;
• шнур – его натягивают на каждый ряд кладки.

Чертежи кирпичных печей для дома любого типа выглядят следующим образом:

1. Варочная камера. Для кладки используется на 3/4 сточенный угловой кирпич с замками.
2. Под. От задней части идет уклон, с целью чего пространство засыпают песком, на который укладывается кирпич.
3. Перекрытие нижней части. Конструкцию укрывают кирпичом по пруткам, уголкам или листовым заготовкам.
4. Свод с замком. В некоторых случаях используется центральный замок, в других – два последних симметричных кирпича.
5. Ряды до нижнего свода. Кладка печи из кирпича выполняется обычным образом, в дальнейшем поверх нее устанавливают шаблон свода, собранные из ДСП, или рессоры, выпиленные из дерева.
6. Колодцы. Представляют собой перевязанные ряды, в которых оставляют выходящее на подпечье отверстие.
7. Подпечье. Кирпичи укладываются на фундаментном растворе, полые камни не допускаются.
8. Свод ВК. Для удобства кирпичи стесывают до клинообразной формы.
9. Перекрытие канала над самоварником. Является сплошным, используются только цельные камни.
10. Над шестаком уменьшаются отверстия. Кирпич обрубается в соответствии с чертежом.
11. Выравнивание стен. Вместе с этим уменьшают перетрубье, закладывают канал самоварника.
12. Монтаж самоварника. Конструкцию закрывают отдельной крышкой.
13. Установка вьюшки. Для вмуровывания конструкции укладывается два ряда.
14. Дымоход. Высота трубы от пода до верхней части должна составлять минимум 5 метров. Верхние ряды образуют козырек, который препятствует попаданию осадков внутрь дымохода.

Благодаря такой печи обеспечивается качественный обогрев дома.

Технология укладки шведки

Кирпичная печка для дома должна устанавливаться строго на гидроизоляционном фундаменте. Печь Буслаева весит более 750 кг, поэтому собирать ее прямо на бетонном полу нельзя: со временем поверхность деформируется, что может привести к неполадкам работы печи и даже пожару. Поэтому бетонный фундамент необходимо покрыть гидроизоляционным материалом.

Проекты кирпичных печей предусматривают проникание грунтовых вод в нижние слои фундамента, отчего кирпич начнет сыреть и со временем разрушится. Поэтому лучше защитить конструкцию рубероидом или толем. Уже непосредственно после работ по гидроизоляции начинается разметка и порядовка.

Первый ряд

Первый ряд выполняется сплошной кладкой, причем внешний ряд выкладывается только цельными кирпичами

Очень важно проконтролировать их целостность и прочность — этот момент может сыграть решающую роль при эксплуатации печей. Внутри можно использовать и половинки — главное, чтобы не осталось толстых щелей, и сохранилась герметичность

Второй ряд

Аналогичная кирпичная кладка, но на этот раз требуется установка поддувальной дверцы, которая будет расположена под топливником. Топливник – пространство печи, в котором происходит сгорание.

Третий и четвертый ряд

Третий ряд укладывается в полкирпича с обязательным сохранением проемов для установки поддувала и отделения чистки (120х120 мм). Четвертый собирается по тому же принципу.

Но с этого момента необходимо начать формировать поддувальную камеру размером 200х300 мм. Обычно она располагается в левой и задней части печи.

На этом уровне нужно вмонтировать колосниковую решетку. Она устанавливается в специальные проемы, которые проделываются в кирпичах. По периметру решетки следует оставить температурный зазор в 10 мм и опустить к решетке в пределах 20-30 градусов наклона. Затем монтируется топочная дверца печи.

С шестого по девятый ряд

Здесь начинается выкладка духового шкафа. Кирпичи укладываются на ребро по всей площади печки. Вокруг духового шкафа фиксируются стальные листы для защиты от прогорания. С седьмого по девятый ряд формируется увеличение ширины канала, который проложен у задней стенки справа. Поверх духовки укладывается глиняная смесь. Духовка и топочная дверца закрепляются в конструкции.

Десятый ряд

Монтируется варочная поверхность и расширяется канал с постепенным закруглением углов. При помощи уровня необходимо проверить, чтобы чугунная плита лежала горизонтально, без отклонений.

Пространство между плитой и стеной печки закладывается.

Одиннадцатый ряд

Формируются две кирпичные стенки в четверть, и проводится их кладка. Здесь же происходит выкладка чистки и установка дверцы варочной камеры. При помощи прочного листа стали создаются балки для перегородок газохода. Из них образуются каналы 160х200 мм.

Двенадцатый ряд

Из полосовой и угловой стали возводятся опорные балки для кирпичного свода, после чего создается приточная вентиляция в виде канала 150х100 мм. Здесь же формируются кирпичные печурки.

Кирпич стачивается в конусообразную форму для сужения вентиляционного канала, а малую печурку необходимо перекрыть стальным листом.

Тринадцатый ряд

Снаружи дымохода (в передней части) закладывается чистка, и устанавливаются навесные перегородки. Сама кладка осуществляется в полкирпича, монтируется задвижка и карниз. При этом необходимо сохранять отступы в 30 мм с каждой стороны. Над каналами кладка также стачивается в конус.

Четырнадцатый ряд

Отступы увеличиваются еще на 30 мм, после чего можно продолжать формирование карниза. Над большой печуркой необходимо установить металлические уголки и полосу, которые перекроют малую печурку.

Далее делается перекрытие, устанавливаются задвижки, монтируется вентиляционный канал у печного портала. Остается только монтировать дымовую трубу с распушкой.

Приготовление раствора

Для кладки требуется глиняный раствор нормального типа, который обладает хорошей пластичностью, не растрескивается. Тощий раствор не подходит, так как он сильно крошится, жирный при высыхании растрескивается.

Состав кладочного глиняного раствора будет таким:

1. жирная глина, очень тщательно просеянная – 3 части;
2. речной песок, также просеянный, предварительно прокаленный, — 3-5 частей;
3. чистая вода для замешивания – 1 часть.

После замешивания необходимо получить густой, вязкий, жирный раствор, а вот мягким и текучим он быть не должен.

Для приготовления используются различные способы, самым оптимальным является замачивание глины с последующим добавлением воды. При расчете объема раствора надо учитывать, что при кладке 50 кирпичей с толщиной шва не больше 3-5 мм используется примерно 20 л раствора, но специалисты рекомендуют увеличивать это количество на 15%. Пропорции глиняной смеси составляют 1 часть песка на 2 части глины.

Когда при замешивании раствор по консистенции становится похожим на сметану, его можно использовать для работы. Если на поверхности смеси появляются следы воды, необходимо добавить небольшое количество песка. Для повышения прочности можно использовать обычную соль из расчета 100-250 граммов соли на ведро смеси. При кладке дымохода в раствор надо добавлять цемент из расчета 750 граммов на ведро смеси.

кладка печи шведка буслаева порядовка кладки

На момент написания статьи весной 2013 года печи типа Шведка относятся к категории n. 1 место в рейтинге производителей печей России, хотя объективно, конечно, это не принципиально, более подробно я напишу об этом в конце этой статьи. При этом из огромного разнообразия их разновидностей действительно проверенную рабочую схему можно найти у знакомых производителей печей или на проверенном сайте. Сразу скажу, что представленная в статье шведская модель была свернута мной совсем недавно и показала себя только с положительной стороны, во-первых, она оказалась достаточно эффективной с точки зрения дизайна и, во-вторых, при постоянном дергании, хорошо сохранилась тепло в загородном коттедже площадью 40 метров до 2 суток после отопления. Кроме того, начало теплового излучения также произошло в первые 15 минут работы духовки, в то время как температура духовки и плиты была неописуемой.

Многих олдскульных поваров вроде меня всегда учили, заказы шведов с кладкой кирпичей по краю (как бы красиво и быстро нагревается, нравится покупателям), время показало обратное, выложив плиту в кирпичном полу его намного проще выполнять, он долговечнее и безопаснее в эксплуатации. По этой причине я выложил чертежи «Шведа» с такими толстыми стенами, а не старые варианты быстрого обогрева в 1/4 кирпича.

Применение металла

Чем меньше используется железа при строительстве печи, тем надежнее получается сооружение. Но поскольку у шведских ученых была цель создать экономичный вариант печи, они сделали удешевленную конструкцию, в которую включены железные уголки и полосы, уменьшили ее высоту. В селах дома имеют низкие потолки, по этой причине печь-шведку и сделали небольшой.

Сооружения, в конструкции которых присутствовало железо, были проверены временем и доказали свою эффективность при отапливании домов. Используя железо, следует соблюдать правило, существующее для шамота — не класть материал на голый кирпич, не располагать вплотную. Со всех сторон железа, за исключением наружной стороны, создают слой раствора толщиной 6 мм. Плиту также укладывают с применением раствора, подготовив в кирпичах четверти.

Проект отопительно-варочной печи-шведки

Прежде, чем приступать к работам, несколько советов от печника по кладке печей шведка своими руками:

Перед началом работ распечатайте на принтере порядовку и, чтобы не запутаться, выложив очередной ряд, обводите или зачёркивайте его на плане

Выкладывая фундамент, очень важно проверять по уровню его горизонтальность. Впрочем, с уровнем периодически нужно сверять все дальнейшие ряды

Каждый кирпич, прежде чем уложить, опускают в воду на 15 секунд

Но замачивать кирпичи нельзя! Начиная новый ряд, выложите все его кирпичи на место без раствора, уточните размеры, подгоните, а уж потом выкладывайте ряд. Болгарка очень ровно режет кирпичи нужной формы, но от этого много пыли, поэтому лучше все половинки и четвертинки подготовить заранее на открытом воздухе.

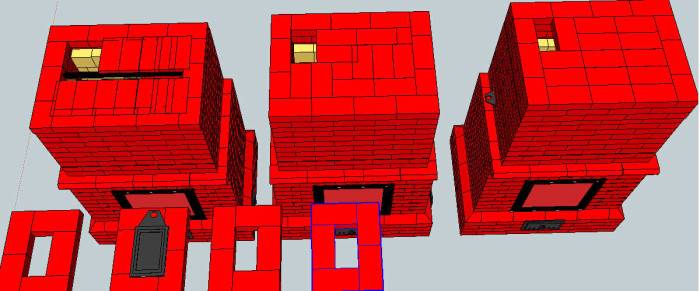

Схема порядовки отопительно-варочной печи шведки с духовкой

Рассмотрим порядовку кирпичной печи-шведки с духовкой своими руками.

• 1 ряд. Сплошной (28 красных кирпичей).
• 2 ряд. Дублирующий (если в предыдущем ряду все кирпичи были целые, то здесь много половинок и ¾).
• 3 ряд. Размечаются кирпичом: слева зольная камера, справа пространство под духовкой (здесь укладывается четвертинка огнеупорного кирпича) и на заднем плане вертикальные каналы. Устанавливаются дверки: зольника (25 х 14 см), три для прочистки (14 х 14). Несколько кирпичей устанавливаются на ребро. Красного кирпича — 19 шт.
• 4 ряд. Вертикальные каналы пока объединены. Наращивается зольная камера. В пространстве под духовкой укладывается половинка огнеупорного кирпича. 14,5 красных кирпичей в ряду.
• 5 ряд. Перекрываются дверки всех каналов и камер. Зольная камера выкладывается огнеупорным кирпичом (это будет низ топливника). Оставляется проём под колосники (вырезается уголок по периметру отверстия, в который и укладывается решётка). 16 красных + 8 шамотных кирпичей.
• 6 ряд. Устанавливается дверка топливника, разделяются вертикальные каналы. Между топливником и духовкой стенка в четверть огнеупорного кирпича. Устанавливается духовка. 13 красных + 3,5 огнеупорных.
• 7 ряд. Дублирующий.
• 8 ряд. Огнеупорным перекрывается вход в канал за духовкой. 13 красных + 5 огнеупорных.
• 9 ряд. Над дверкой топливника укладываются два кирпича, один из которых срезан наискосок снизу, а другой – сверху. 13,5 красных + 5 огнеупорных.
• 10 ряд. По подобию предыдущего ряда перекрывается дверка духовки. Не выкладывается стенка между топливником и духовкой. В кирпичах выбирается уголок, для установки плиты. На фронтальную часть печки устанавливается уголок (длиной 1м 20см). 15 красных, 4,5 огнеупорных.
• 11 ряд. Формируется варочная камера. 16,5 красных.
• 12 — 15 ряд. Дублирующие.
• 16 ряд. Подготовка к перекрытию варочной камеры. В переднюю часть кладётся 70-см. уголок, а над камерой – три уголка по 90,5 см. 14,5 красных.
• 17 ряд. Наглухо перекрывается варочная камера, оставляется только вытяжное отверстие в полкирпича. 25,5 красных.
• 18 ряд. Дублирующий. Устанавливается ещё один уголок. 25 красных.
• 19 ряд. Наращиваются: вытяжной канал, сушильные камеры, вертикальные каналы. 16 красных.
• 20, 21 ряд. Дублирующие.
• 22 ряд. Меньшая сушильная камера перекрывается стальной пластиной 19 х 34 см. 16 красных.
• 23 ряд. Над вентиляционным отверстием вырезается место для задвижки. Задвижка 13 х 13 см. 17 красных.
• 24 ряд. Объединяются два вертикальных канала за духовкой. 15,5 красных.
• 25 ряд. Объединяется паровытяжной канал с вертикальным каналом за ним. 15,5 красных.
• 26 ряд. Наращиваются все камеры и каналы. Во фронтальной части устанавливается 90,5-см. уголок. Над сушильной камерой укладываются две полоски по 65 см. В большом стальном листе (80 х 90,5) вырезается угол по размеру углового вертикального канала. Укладывается лист, перекрывая всю поверхность печки, включая два канала за духовкой. Со всех сторон оставляется не закрытым расстояние в полкирпича.
• 27 ряд. Сплошной, перекрывающий всю площадь, кроме вертикального канала. Со всех сторон кирпич теперь «нависает» над предыдущими рядами на 2,5 см. 32 красных.
• 28 ряд. Ещё один сплошной ряд, кирпичи ещё больше «нависают» со всех сторон (ещё на 2,5 см). 37 красных.
• 29 ряд. Сплошной ряд, первоначального размера печи. 26,5 красных. Тело печи завершено.
• 30 ряд. Формируется основание трубы. В кирпичах вырезается уголок по размеру дымовой задвижки. Устанавливается задвижка. 5 красных.
• 31 ряд и далее. Наращивание трубы.

Отработанное масло — отличный вид топлива, к тому же на отработке можно отлично сэкономить при обогреве помещения. Печь на отработанном масле своими руками. изготовление печей, правила эксплуатации, а также плюсы и минусы использования.

Об использовании индукционной печи для обогрева помещения читайте в этой статье.
