Печь шведка своими руками — два интересных варианта с порядовками

Достоинства и недостатки печи

К задней части печи можно сделать пристройку — лежанку

Печь шведка имеет немало преимуществ. Однако достоинством они являются только для небольшого частного дома, где живут круглый год.

Плюсы:

  • Компактность – основная конструкция без лежанки занимает около 1 кв. м. площади и достигает в высоту 2 м.
  • Высокий КПД – печной агрегат таких размеров обогревает до 30 кв. м. при условии, что установлен на границе 2 помещений. Хотя КПД даже простого угольного котла выше.
  • Функциональность – печь отапливает дом, в ней можно готовить и даже выпекать хлеб. В верхней нише сушат одежду и обувь. Если пристроена лежанка, на печке можно спать. Допускается обустройство камина на стороне, обращенной в жилую комнату.
  • Простая кладка – монтаж не требует высокой квалификации. Однако порядовку следует выполнять очень аккуратно и точно по схеме.
  • Любое топливо – можно использовать уголь, дерево, пеллеты, торф. Но количество тепла, вырабатываемого печкой, зависит от типа топлива.
  • Экономичность – чтобы поддерживать на даче оптимальный режим, достаточно протапливать шведку дважды в сутки.
  • Агрегат обеспечивает быстрый прогрев – за 3–4 минуты.
  • Теплообменник представляет собой сочетание вертикальных каналов. Они в меньшей степени задерживают сажу и пыль и не нуждаются в частой чистке.

Из-за небольшой топки нельзя сразу заложить большое количество дров

Недостатки шведки тоже обусловлены ее конструкцией:

  • Высота топливной камеры невелика. Кроме того, ее верхняя часть – это варочная чугунная плита, которая отдает тепло намного быстрее, чем кирпичная стенка. Потеря тепла приводит к сильному охлаждению зоны горения. Топливо сгорает хуже, не полностью, поэтому на получение определенного объема тепла требуется больше угля или дров.
  • Дверца топки и варочная плита – слабые элементы. Дверцу разрешается ставить только из литого чугуна, так как штампованный лист быстро прогорает. По этой же причине варочный настил приходится часто менять.
  • Кладку выполняют только на шамотную глину, кирпич – красный глиняный и шамотный.
  • После длительного простоя шведку растапливают в несколько прогонов, так как кирпичные стенки впитывают немало влаги. Для дачи, где зимой живут наездами, такой вариант не годится. Готовить печь к постоянному отоплению приходится слишком долго.

Порядок конструирования печи

Выкладка рассматриваемой печки осуществляется в соответствии с порядовкой. Это, как уже отмечалось, специальная схема, на которой обозначен порядок выкладки каждого ряда конструкции. Существуют стандартные порядовки. При отсутствии навыков выкладки печей настоятельно рекомендуется пользоваться именно одной из стандартных схем.

Грамотно составленная порядовка позволит вам существенно сократить затраты времени и денег на строительство печки. Работа будет выполняться в соответствии с точной и простой для понимания схемой, что позволит добиться максимальной эффективности.

Разобравшись в порядовке печи типа «шведка» до начала строительства, вы сможете выложить агрегат своими силами, не привлекая к работе сторонних мастеров и не тратя деньги на оплату их труда.

В развернутой порядовке дополнительно указывается, какие материалы и на каком этапе работы необходимо использовать.

Изучите предложенную порядовку и дополнительно обратите внимание на следующие моменты:

  • конструкция печи шведка включает в свой состав поддувало. Об этом моменте нужно обязательно помнить в процессе самостоятельного обустройства печки;
  • первый ряд кирпичей должен быть выложен идеально ровно. Любые смещения приведут к появлению разнообразных нарушений, которые негативным образом отразятся на качестве и надежности готового печного агрегата. Для проверки ровности кладки используйте строительный уровень;
  • обязательно должна проверяться правильность выкладки углов – они должны составлять строго 90 градусов. Углы проверяйте с помощью соответствующего инструмента под названием угольник.

Конструкционные и функциональные особенности

Главным преимуществом печи шведки из кирпича является компактность – даже «малютки» справляются с обслуживанием жилых помещений. В этой модели продукты горения доставляются к трубе посредством канального дымохода. Колпаковые элементы, расположенные над сушильной камерой и топкой, отвечают за теплообмен. Если обустраивается печь шведка с духовкой, последнюю располагают на одном уровне с топкой, что обеспечивает быстрое разогревание.

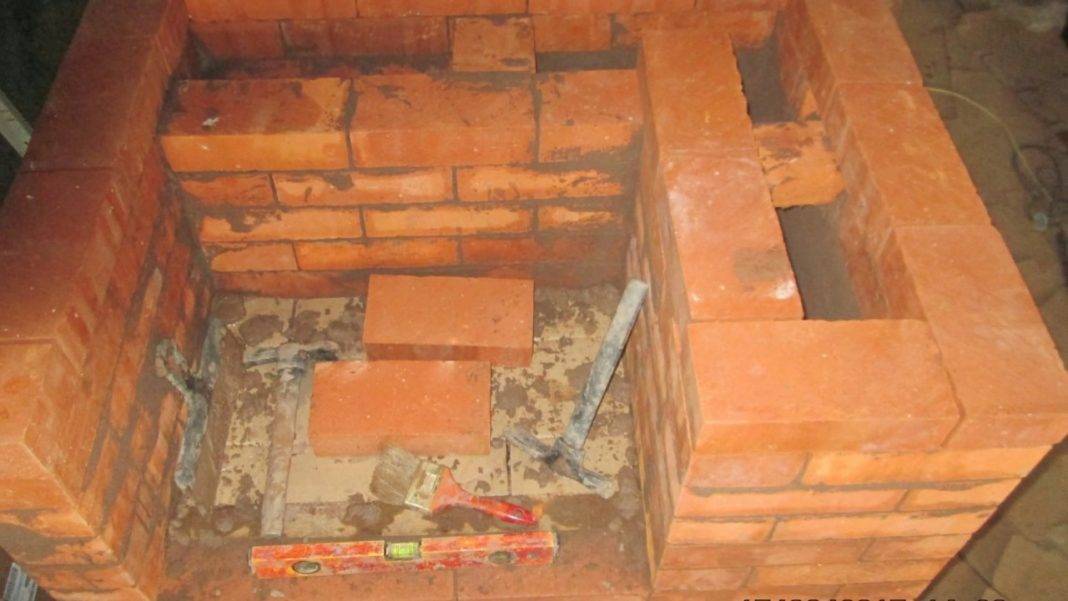

Выполнить печь шведку своими руками можно и без профильной квалификации, требуется лишь аккуратность

Варочная поверхность

Печь шведка с плитой – это традиционная конфигурация, здесь предусмотрено внедрение толстой пластины из чугуна, в которой присутствуют 2 закрывающиеся конфорки. Обычно такие плиты имеют стандартные габариты 410х710 мм. Высота топки варьируется в пределах 280-330 мм, ширина – достигает 350 мм, длина – в рамках 550 мм.

Система газоходных каналов

Каналы могут быть горизонтально или вертикально ориентированными, дым, проходя по ним, разогревает конструкцию, от ее стенок отапливается помещение. Это экономичная и высокоэффективная система: тепло, которое в обычных русских печах просачивается сквозь трубу, здесь направляется непосредственно на обогрев.

Если в отопительной печи шведке газоходные каналы имеют горизонтальную направленность, стенки сооружения более равномерно прогреваются. Но в этом случае в систему придется внедрить больше прочистных отверстий с литыми дверцами, что повысит конечную стоимость кладки.

Вертикально расположенные каналы могут превосходно функционировать и с одним техническим люком, но здесь возникает другая проблема – неравномерное нагревание печи. Щиток в первом канале, в который сразу направляются продукты горения, быстрее становится горячим, по сравнению с третьим (выходным). То есть в одной комнате может быть прохладнее, чем в другой.

Колпаковый тип устройства работает с одним прочистным окошком, поверхность печи равномерно прогревается, к тому же для возведения потребуется меньше кирпича. Агрегат остывает медленнее, так как в верхней части колпаков сохраняется тепло, а продувание из дверец выполняется лишь по центру.

Духовой шкаф

Большой объем шкафа позволяет готовить широкий ассортимент блюд, он удобен в использовании. Духовку изготавливают из литого чугуна, здесь не приемлемы жестяные или листовые вариации, она понадобится не только для выпечки – особая конструкция способствует быстрому прогреванию помещения сразу же после растопки, если распахнуть дверцу.

Духовка в шведской печи изготовляется из чугуна

Короб по габаритам сопоставим с размерами топки, он монтируется в непосредственной близости, но так, чтобы не иметь прямого контакта с пламенем. Оптимальная толщина стенок духовки – 4-6 мм.

Удобные пристройки – лежанка и камин

Часто отопительное устройство с лицевой или оборотной стороны оснащают камином (то есть он будет заложен либо в кухне, либо в гостиной). Дымоход может быть объединенным или раздельным. В первом случае образуется единая конструкция, ее легче собрать, материала нужно немного. Но топить можно будет либо печь, либо камин. Раздельные дымоходы не столь экономичны при возведении, но они позволяют одновременно использовать оба способа отопления.

Весьма востребованы печи шведки с лежанкой. Это приспособление собирают с обратной стороны агрегата, его стандартная длина – 7 кирпичей, ширина – 3 кирпича. Дымовые каналы, проходящие внутри, при открывании определенных задвижек нагревают этот подиум. Обычно такие модели печей не оснащают духовым шкафом.

Вспомогательные полки и ниши

С лицевой стороны в шведские модели встраивают 2 крупные полки, обе располагаются выше варочной плиты. Нижняя полка нагревается сильнее, верхняя использует только теплоотдачу кирпича. Если закрыть проем ниши деревянной или металлической дверцей, образуется своеобразная низкотемпературная духовка.

Вспомогательные полки и ниши в шведской печи часто используют для сушки ягоды и грибов

В простых моделях используют прямые горизонтальные перекрытия. Интереснее смотрятся арочные конструкции, способные стать изюминкой интерьера, хотя они и сложны в сборке, повышают расход материалов.

Подготовка фундамента для печи

Отопительная печь требует устройства надежного основания, для создания которого понадобится следующее:

  1. Щебенка или камень.
  2. Цементный раствор.
  3. Бетон.
  4. Рубероид.
  5. Строительный уровень.
  6. Лопаты.
  7. Дрель.
  8. Мастерок.
  9. Кирпичи.
  10. Емкость для приготовления строительного раствора (если нет бетономешалки).

Схема фундамента для самодельной печи шведки представлена на рис. 1. В том случае если готовая конструкция будет весить не более 750 кг, допускается ее установка непосредственно на пол. Главное — чтобы он имел достаточную прочность. Однако лучше, если шведка будет иметь собственный фундамент. Его можно построить на грунте из гравия, глины, песка или же на насыпной почве. Насыпные и рыхлые почвы предварительно уплотняются. В случае если земля сухая, то кладка печного основания выполняется с использованием раствора цемента и извести. Если же она влажная, то применяется цементный раствор.

Рисунок 1. Схема фундамента для самодельной печи шведки.

Размер фундамента для шведки должен быть шире и длиннее самой печи как минимум на 5 см. Кладку дома не нужно связывать с кладкой основания, поэтому необходимо оставить промежуток как минимум 50 мм, который в дальнейшем будет засыпан песком.

Выкопайте яму требуемых размеров, тщательно выровняйте ее дно, обязательно проверьте горизонтальность, а затем выложите щебенкой или камнем и утрамбуйте, после чего залейте жидким строительным раствором. Подождите, пока фундамент наберет прочность, и можете приступать к кладке печи с соблюдением порядовки.

В случае строительства бетонного фундамента сначала подготавливается яма, ширина которой должна превышать ширину основания приблизительно на 10 см. Далее возводится опалубка, дно котлована уплотняется, а затем в опалубку заливается подготовленный раствор бетона до требуемого уровня. Через 7-8 дней опалубку необходимо снять. В бетонную коробку укладывается щебенка, камень, либо кирпич при помощи раствора.

Верхнюю часть основания, не доходя до границы чистого пола примерно на 14 см, выравнивают при помощи строительного уровня. Затем вокруг устанавливаются бортики. Выпуск на верх фундамента должен составлять 2 см. далее пространство заливается густым цементно-песчаным раствором в соотношении 1:3. Раствор разравнивается и разглаживается при помощи кельмы или лопатки.

Подождите 7-8 дней и уложите на фундамент 2 слоя рубероида с напуском около 2-3 см. Вычертите на нем форму будущей печи. Кладка печи осуществляется с использованием глиняного раствора. И нужно знать, как его правильно приготовить.

Устройство и особенности шведской печи

При разработке «шведки» за основу была взята «голландка», последняя на тот момент была уже достаточно распространена и зарекомендовала себя с хорошей стороны. Но поскольку климат Скандинавского полуострова суровее европейского, а запасов топлива меньше, голландку основательно переделали и приспособили под свои условия, в результате чего на свет появилась отопительно-варочная шведская печь.

Она частично сохранила принцип действия голландки, но при этом добавились элементы, позволяющие готовить пищу и сушить одежду, а в разных типах печки присутствует и лежанка. Мы говорим о разных видах, поскольку печь шведка может дорабатываться и изменяться конструктивно, сохраняя общую концепцию. А концепцией предусмотрен канальный принцип действия, как у голландки, но с дополнительными устройствами для отбора тепла:

  1. Металлическая духовка.
  2. Варочная панель с нишей.
  3. Верхняя ниша.

Ниже на фото представлена схема шведской печи, на которой перечисленные элементы обозначены соответствующими цифрами.

Духовка из металла находится сбоку от камеры сжигания и предназначена для отбора от нее тепла напрямую и передаче его в помещение. Приготовление выпечки – не основная функция духовки, она буквально через 5 минут после растопки уже пышет жаром, стоит только распахнуть дверцу. На схеме видно, почему так происходит. Продукты сгорания, прежде чем опуститься к полу и уйти, нагревают корпус духовки сверху и сбоку, а с другой стороны он нагревается топкой. Такая конструкция делает возможным применение любого мелкого топлива для отопления дома и приготовления пищи.

Ниша над плитой прогревается непосредственно от камеры сгорания, распространяя теплый воздух в помещении кухни. Верхняя ниша, изначально задуманная для просушки вещей, снизу нагревается от плиты и сзади от каналов, где проходят продукты сгорания. Последние, обогнув духовку, выходят в систему вертикальных каналов и там передают свое тепло телу печи, после чего выбрасываются через дымоход.

В силу особенного строения дымовых каналов шведка будет интенсивно прогревать полы и грунт под ними, что нерационально. По этой причине установка отопительно-варочной печи должна выполняться на основание с теплоизоляцией. Для нее прекрасно подойдут листы базальтового картона толщиной 5 мм, их потребуется уложить в три слоя с прослойкой из алюминиевой фольги в качестве отражающего экрана.

Размещение шведской печи в частном доме

Поскольку основное тепло дымовых газов отдается задней стенке печки, ее принято устанавливать в простенке между помещениями кухни и спальни (либо гостиной). В некоторых разновидностях шведок с тыльной стороны устраивается камин или лежак относительно небольших размеров. Габариты лежака в шведском варианте – 1800 х 660 мм, что маловато для комфортного отдыха и сна.

Шведская отопительно-варочная печь с лежаком отличается от обычной конструкции наличием горизонтальных каналов и режимов работы зима/лето. Это реализовано с помощью дополнительной задвижки, устанавливаемой в прямом вертикальном канале. Зимой задвижка закрывается и продукты сгорания движутся по большому кругу, через горизонтальные газоходы лежанки, после чего возвращаются в дымоход. Летом заслонка открыта и свободен прямой путь в вертикальную трубу, по ней дымовые газы просто выходят наружу. Таким образом, греется только варочная плита.

Порядовые чертежи печи «Шведка» системы К.Я.Буслаева

Мне известны более 12 различных схем печей шведок, из которых я лично сложил 7. Из этих семи для меня лучшей являеться «Шведка» разработанная К.Я. Буслаевым. Кладка любой Шведки являеться не простой задачей со сложной системой дымооборота и повышенными требованиями к пропорциям и перевязке швов. И ошибки тут быть не может , иначе либо проблема с тягой или бешенный расход кирпича на бой 1/4 , 1/2 и 3/4, это вам не простая кирпичная кухонная печь-плита с которой можно переиграть все 3 раза за день. По этому крайне советую воспользоваться проверенной схемой именно этой печи Буслаева.

osnovaremonta.ru

Кладка печи ведеться в основном кирпичем на ребро , предварительно весь кирпич отмачиваеться в воде чтобы добиться минимальной толшины швов. Неровный кирпич необходимо стесывать друг об друга. Размер Шведки Буслаева 1160х900 мм, высота без трубы 2100 мм, теплоотдача 5 Квт. Так же печь снабжена чугунной плитой  560х965 мм , самоварника и духового шкафа  600х400х350 мм. Под печь необходим отдельный фундамент. До точно проверено не смотря на сложный пятиканальный дымооборот за счет тщательного расчета схемы печи конденсата как при топке газом на выходе из трубы не образуеться. Так же продуман режим самостоятельной чистки и несложного ремонта печи.

osnovaremonta.ru

Кладка печи шведкатребует: около 300кг глино-песчаного раствора и 550 кирпичей стандартного размера 250х120х65 Под шведку необходим основательный фундамент, кирпич необходимо вымачивать.Кладка печи выполняеться в пол кирпича(120 мм) до 11 ряда включительно, далее кирпич на ребро(65мм)

Материалы для кладки «Шведка» К.Я. Буслаева.

    1.  -дверца топочная,21х25 см-1 шт;
    2. -дверца поддувальная, 14х25 см-1 шт;
    3. -дверца прочистная, 12х12 см-3 шт;
    4. -кирпич красный-550 шт;
    5. -духовка 45х25х29 см-1 шт;
    6. -колосник 20х30 см-1 шт;
    7. -задвижка  25х13 см-1 шт;
    8. -плита чугуная 2 комфорками, 41х71 см-1 шт;
    9. -задвижка от вытяжки 13х13 см-1 шт;
    10. -шамотный кирпич ША-8-30 шт;
    11. — уголок стальной 45 х 45 х 700 – 1 шт;
    12. — уголок стальной 45 х 45 х 905 – 5 шт;
    13. — полоска стальная 50 х 5 х 650 – 2 шт;
    14. — полочка сушки 190 х 340 – 1 шт;
    15. — лист перекрытия сушильных камер 800 х 905 – 1 шт.
    16. — лист предтопочный 500 х 700 мм – 1 шт.

На всякий случай отпишу, что слава Шведок несколько преувеличена они уступают современым колпоковым печам в КПД и теплоемкости, кроме таво есть конструкции похожие но более улучшеные например печь «Москвичка» а так же можно поискать выбор в разделе  готовые схемы-чертежи 20 печей.

Нюансы строительства

Пропорции и размеры камер «шведки» тщательно выверены, поэтому вносить изменения в схему кладки могут лишь опытные мастера – печники. При возведении печи нужно учесть следующие моменты:

  1. Сооружение массивное – необходим надежный фундамент, не связанный с основанием дома.
  2. Поскольку отработанные газы движутся в шахты через нижнее отверстие, печка интенсивно прогревает пол. Чтобы избежать бесполезного расхода тепла, под основание закладывается жаростойкая теплоизоляция – 3—5 слоев базальтового картона.
  3. Тело шведского отопителя испытывает высокие температурные напряжения. Поэтому топливник изнутри выкладывается шамотным (огнеупорным) камнем, а для строительства используется качественный песчано-глиняный раствор с добавлением мертеля.
  4. Встраивать вместо духовки котел водяного отопления недопустимо, если подобная реконструкция не предусмотрена проектом. Интенсивный теплосъем существенно уменьшит температуру газов, снизится тяга и эффективность обогрева от грубы. Газоходы станут забиваться сажей.
  5. «Шведку» можно дополнить камином – построить его со стороны отопительного щитка, организовав отдельные дымоходы. Вариант второй: каминная топка со своим газоходом выводится в общую трубу, но топится при неработающей печке.

Устройство железобетонного основания под печку — схема в разрезе

Принцип работы и конструкция шведской печи

Компактные размеры печи (1020х885х2030мм) позволяют поместить ее в небольшом загородном доме, на даче. Но несмотря на небольшой размер, таких габаритов печи-шведки хватает для эффективного прогрева помещения площадью в 30-35 квадратных метров.

В зависимости от типа и вида шведки, будут различаться и конструкции. Так, например, для обустройства шведки с лежаком, необходимо обустроить горизонтальные каналы с режимом зима/лето. Благодаря специальной задвижке, которая устанавливается в прямом вертикальном канале, есть возможность перекрытия последнего.

В зимнее время такая задвижка закрывается, и тепло движется по большому кругу, прогревая всю печь вместе с лежаком. А летом заслонка открывает теплому воздуху прямой выход в вертикальную трубу, через которую газы выходят наружу. Это дает возможность использовать только варочную поверхность и духовку, не прогревая помещение.

Печь-шведка

За основу шведской печи была взята схема «голландки». Эта модель уже пользовалась большой популярностью, но не позволяла эффективно прогревать помещение, да и расход топлива был слишком большим.

Учитывая сурой климат Скандинавии, разработчики усовершенствовали модель «голландки» и добавили варочную поверхность с духовкой. Таким образом, были добавлены элементы не только для приготовления пищи, но и для нагрева воды, сушки белья.

Какой бы ни была конструкция печи — с лежаком, с духовкой или только плитой — принцип ее действия будет одинаковым: канальным, как и у «голландки».

Шведка: схема

Металлическая духовка находится сбоку от топки и предназначена для прямой передачи тепла в помещение. Но приготовление еды и выпечки не является основной функцией духовки.

После разжигания дров она прогревается буквально за 5 минут. На рисунке видно, за счет чего происходит такой быстрый разогрев печи.

Конструкция шведки

Прежде чем опуститься вниз, продукты сгорания нагревают духовку в верхней и боковой части. С другой стороны, печка прогревается топкой. Плита прогревается от топки, нагревая и само помещение.

Верхняя часть изначально была разработана с целью сушки белья, она нагревается от плиты и от каналов, идущих сзади. Каналы, обогнув всю печь, уходят в вертикальные каналы и передают тепло вещам, которые вывешиваются для просушки.

Принцип работы шведской печи

Конструкция шведской печи является следствием совершенствования инженерной мысли. В отличие от русской и голландской печей она обладает более сложным устройством с высоким КПД. У нее значительно большая тепловая мощность и теплоотдача.

Если взять одинаковое количество материала и сложить «голландку», то мы получим мощность в 2500 ккал/час, в то время как шведка выдаст все 3500 ккал/час. При этом достаточно будет заложить всего 2 порции дров в сутки, чтобы в доме поддерживалось тепло.

Шведка в современном интерьере

Если в Скандинавии шведки традиционно устанавливали между кухней и спальней, чтобы холодной зимней ночью она согревала помещение, то сегодня в стильных и современных домах все чаще можно встретить каменную конструкцию, которая стоит между гостиной и кухней.

При этом она выполняет двойную функцию: служит для приготовления пищи и является главным декоративным украшением гостиной. С одной стороны она может быть оборудована духовкой, а с другой — открытым камином, декорированным ажурной кованой заслонкой.

Шведка с камином

Высокая экономичность и КПД печи обусловлена сложной системой дымоотвода, что позволяет рационально использовать тепло, получаемое при горении дров. Одним из неоспоримых преимуществ конструкции является возможность создавать зимний и летний варианты работы печи.

Дело в том, что для каждого типа здесь предусмотрен свой путь прохождения дыма. Это обеспечивает летом возможность приготовления пищи без обогрева помещения.

Многим дачникам знакома ситуация, когда с началом отопительного сезона при растопке печи происходит задымление помещения. Здесь же предусмотрена отдельная система отвода дыма, которая позволяет эффективно использовать печь с разным функционалом и зимой, и летом.

Технология укладки шведки

Кирпичная печка для дома должна устанавливаться строго на гидроизоляционном фундаменте. Печь Буслаева весит более 750 кг, поэтому собирать ее прямо на бетонном полу нельзя: со временем поверхность деформируется, что может привести к неполадкам работы печи и даже пожару. Поэтому бетонный фундамент необходимо покрыть гидроизоляционным материалом.

Проекты кирпичных печей предусматривают проникание грунтовых вод в нижние слои фундамента, отчего кирпич начнет сыреть и со временем разрушится. Поэтому лучше защитить конструкцию рубероидом или толем. Уже непосредственно после работ по гидроизоляции начинается разметка и порядовка.

Первый ряд

Первый ряд выполняется сплошной кладкой, причем внешний ряд выкладывается только цельными кирпичами

Очень важно проконтролировать их целостность и прочность — этот момент может сыграть решающую роль при эксплуатации печей. Внутри можно использовать и половинки — главное, чтобы не осталось толстых щелей, и сохранилась герметичность

Второй ряд

Аналогичная кирпичная кладка, но на этот раз требуется установка поддувальной дверцы, которая будет расположена под топливником. Топливник – пространство печи, в котором происходит сгорание.

Третий и четвертый ряд

Третий ряд укладывается в полкирпича с обязательным сохранением проемов для установки поддувала и отделения чистки (120х120 мм). Четвертый собирается по тому же принципу.

Но с этого момента необходимо начать формировать поддувальную камеру размером 200х300 мм. Обычно она располагается в левой и задней части печи.

На этом уровне нужно вмонтировать колосниковую решетку. Она устанавливается в специальные проемы, которые проделываются в кирпичах. По периметру решетки следует оставить температурный зазор в 10 мм и опустить к решетке в пределах 20-30 градусов наклона. Затем монтируется топочная дверца печи.

С шестого по девятый ряд

Здесь начинается выкладка духового шкафа. Кирпичи укладываются на ребро по всей площади печки. Вокруг духового шкафа фиксируются стальные листы для защиты от прогорания. С седьмого по девятый ряд формируется увеличение ширины канала, который проложен у задней стенки справа. Поверх духовки укладывается глиняная смесь. Духовка и топочная дверца закрепляются в конструкции.

Десятый ряд

Монтируется варочная поверхность и расширяется канал с постепенным закруглением углов. При помощи уровня необходимо проверить, чтобы чугунная плита лежала горизонтально, без отклонений.

Пространство между плитой и стеной печки закладывается.

Одиннадцатый ряд

Формируются две кирпичные стенки в четверть, и проводится их кладка. Здесь же происходит выкладка чистки и установка дверцы варочной камеры. При помощи прочного листа стали создаются балки для перегородок газохода. Из них образуются каналы 160х200 мм.

Двенадцатый ряд

Из полосовой и угловой стали возводятся опорные балки для кирпичного свода, после чего создается приточная вентиляция в виде канала 150х100 мм. Здесь же формируются кирпичные печурки.

Кирпич стачивается в конусообразную форму для сужения вентиляционного канала, а малую печурку необходимо перекрыть стальным листом.

Тринадцатый ряд

Снаружи дымохода (в передней части) закладывается чистка, и устанавливаются навесные перегородки. Сама кладка осуществляется в полкирпича, монтируется задвижка и карниз. При этом необходимо сохранять отступы в 30 мм с каждой стороны. Над каналами кладка также стачивается в конус.

Четырнадцатый ряд

Отступы увеличиваются еще на 30 мм, после чего можно продолжать формирование карниза. Над большой печуркой необходимо установить металлические уголки и полосу, которые перекроют малую печурку.

Далее делается перекрытие, устанавливаются задвижки, монтируется вентиляционный канал у печного портала. Остается только монтировать дымовую трубу с распушкой.

Проект отопительно-варочной печи-шведки

Прежде, чем приступать к работам, несколько советов от печника по кладке печей шведка своими руками:

Перед началом работ распечатайте на принтере порядовку и, чтобы не запутаться, выложив очередной ряд, обводите или зачёркивайте его на плане

Выкладывая фундамент, очень важно проверять по уровню его горизонтальность. Впрочем, с уровнем периодически нужно сверять все дальнейшие ряды

Каждый кирпич, прежде чем уложить, опускают в воду на 15 секунд

Но замачивать кирпичи нельзя! Начиная новый ряд, выложите все его кирпичи на место без раствора, уточните размеры, подгоните, а уж потом выкладывайте ряд. Болгарка очень ровно режет кирпичи нужной формы, но от этого много пыли, поэтому лучше все половинки и четвертинки подготовить заранее на открытом воздухе.

Схема порядовки отопительно-варочной печи шведки с духовкой

Рассмотрим порядовку кирпичной печи-шведки с духовкой своими руками.

  • 1 ряд. Сплошной (28 красных кирпичей).
  • 2 ряд. Дублирующий (если в предыдущем ряду все кирпичи были целые, то здесь много половинок и ¾).
  • 3 ряд. Размечаются кирпичом: слева зольная камера, справа пространство под духовкой (здесь укладывается четвертинка огнеупорного кирпича) и на заднем плане вертикальные каналы. Устанавливаются дверки: зольника (25 х 14 см), три для прочистки (14 х 14). Несколько кирпичей устанавливаются на ребро. Красного кирпича — 19 шт.
  • 4 ряд. Вертикальные каналы пока объединены. Наращивается зольная камера. В пространстве под духовкой укладывается половинка огнеупорного кирпича. 14,5 красных кирпичей в ряду.
  • 5 ряд. Перекрываются дверки всех каналов и камер. Зольная камера выкладывается огнеупорным кирпичом (это будет низ топливника). Оставляется проём под колосники (вырезается уголок по периметру отверстия, в который и укладывается решётка). 16 красных + 8 шамотных кирпичей.
  • 6 ряд. Устанавливается дверка топливника, разделяются вертикальные каналы. Между топливником и духовкой стенка в четверть огнеупорного кирпича. Устанавливается духовка. 13 красных + 3,5 огнеупорных.
  • 7 ряд. Дублирующий.
  • 8 ряд. Огнеупорным перекрывается вход в канал за духовкой. 13 красных + 5 огнеупорных.
  • 9 ряд. Над дверкой топливника укладываются два кирпича, один из которых срезан наискосок снизу, а другой – сверху. 13,5 красных + 5 огнеупорных.
  • 10 ряд. По подобию предыдущего ряда перекрывается дверка духовки. Не выкладывается стенка между топливником и духовкой. В кирпичах выбирается уголок, для установки плиты. На фронтальную часть печки устанавливается уголок (длиной 1м 20см). 15 красных, 4,5 огнеупорных.
  • 11 ряд. Формируется варочная камера. 16,5 красных.
  • 12 — 15 ряд. Дублирующие.
  • 16 ряд. Подготовка к перекрытию варочной камеры. В переднюю часть кладётся 70-см. уголок, а над камерой – три уголка по 90,5 см. 14,5 красных.
  • 17 ряд. Наглухо перекрывается варочная камера, оставляется только вытяжное отверстие в полкирпича. 25,5 красных.
  • 18 ряд. Дублирующий. Устанавливается ещё один уголок. 25 красных.
  • 19 ряд. Наращиваются: вытяжной канал, сушильные камеры, вертикальные каналы. 16 красных.
  • 20, 21 ряд. Дублирующие.
  • 22 ряд. Меньшая сушильная камера перекрывается стальной пластиной 19 х 34 см. 16 красных.
  • 23 ряд. Над вентиляционным отверстием вырезается место для задвижки. Задвижка 13 х 13 см. 17 красных.
  • 24 ряд. Объединяются два вертикальных канала за духовкой. 15,5 красных.
  • 25 ряд. Объединяется паровытяжной канал с вертикальным каналом за ним. 15,5 красных.
  • 26 ряд. Наращиваются все камеры и каналы. Во фронтальной части устанавливается 90,5-см. уголок. Над сушильной камерой укладываются две полоски по 65 см. В большом стальном листе (80 х 90,5) вырезается угол по размеру углового вертикального канала. Укладывается лист, перекрывая всю поверхность печки, включая два канала за духовкой. Со всех сторон оставляется не закрытым расстояние в полкирпича.
  • 27 ряд. Сплошной, перекрывающий всю площадь, кроме вертикального канала. Со всех сторон кирпич теперь «нависает» над предыдущими рядами на 2,5 см. 32 красных.
  • 28 ряд. Ещё один сплошной ряд, кирпичи ещё больше «нависают» со всех сторон (ещё на 2,5 см). 37 красных.
  • 29 ряд. Сплошной ряд, первоначального размера печи. 26,5 красных. Тело печи завершено.
  • 30 ряд. Формируется основание трубы. В кирпичах вырезается уголок по размеру дымовой задвижки. Устанавливается задвижка. 5 красных.
  • 31 ряд и далее. Наращивание трубы.

Отработанное масло — отличный вид топлива, к тому же на отработке можно отлично сэкономить при обогреве помещения. Печь на отработанном масле своими руками. изготовление печей, правила эксплуатации, а также плюсы и минусы использования.

Об использовании индукционной печи для обогрева помещения читайте в этой статье.

Размеры и чертежи печи шведки

Чертеж печи

Габариты конструкции вычисляют из необходимой мощности. Последнюю определяют из площади помещений. Расчеты лучше передать специалисту или выполнить с помощью специальной программы.

Вычисления необходимы по следующим причинам:

  • скачанный из интернета проект с готовым чертежом может оказаться маломощным для обогрева дачи;
  • порядовка в шведке сложна несмотря на внешнюю простоту конструкции, а рассчитать ее можно только с учетом габаритов изделия и размеров кирпича;
  • параметры дымохода можно определить только после расчета топки.

При вычислениях учитывают также используемый материал. Коэффициент теплопроводности чугуна и стали, например, сильно отличается. Поэтому для обогрева и работы чугунной варочной поверхности и духовки понадобится иная мощность, чем для работы жестяной духовки.

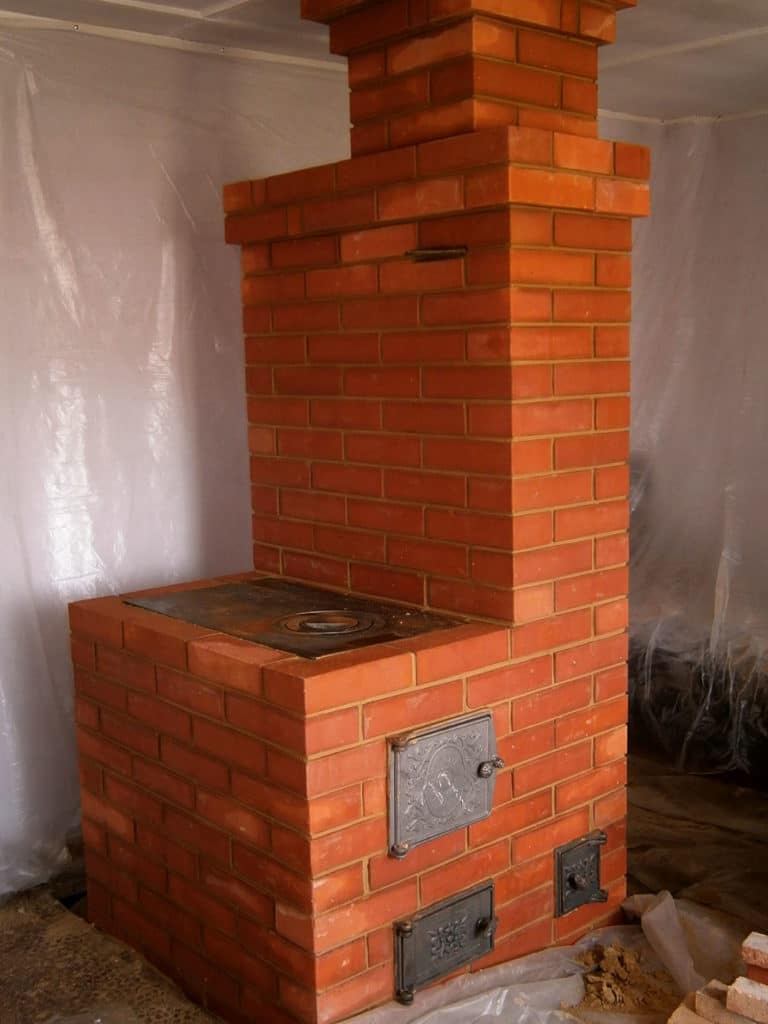

Располагают шведку между жилой комнатой и кухней, это наиболее рациональное решение. Лицевой стороной печь может быть обращена как в спальню, так и в гостиную. Второй вариант лучше, так как в спальне можно не поддерживать комфортную температуру, в то время как в зале она необходима.

Нередко корпус печи, особенно с лежанкой, сам и выступает простенком, если пространство между 2 капитальными стенами небольшое.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
