Печи Огонь-батарея: характеристики, особенности конструкции и отзывы владельцев

Инструкция на печи Термофор Огонь-батарея (.pdf)

Руководство по эксплуатации на отопительные печи ТМФ Огонь-батарея ЛАЙТ (.pdf)

Подключение водяного контура. Плюсы, минусы, неожиданные возможности. Всем доброго времени суток!

Как я уже писал выше, заводской сценарий использования встроенного теплообменника — не для реальной жизни. Сложно, опасно, недешево, накладывает массу ограничений, а при периодическом использовании зимой – в принципе непригоден из-за опасности разморозить систему. Указал и другие минусы. Кроме того, наличие теплообменника вынуждает чистить и саму печь не реже двух раз в неделю. Из-за того, что его стенка прогревается лишь чуть выше температуры находящейся в нем воды, на ней интенсивно конденсируются продукты горения и быстро осмоляют ее. Зазоры между боковыми стенками и корпусом теплообменника зарастают осмолом, и его оттуда приходится выковыривать. Хотя, это некритично, можно и не обращать внимания, просто ухудшится теплоотдача.

Так нужен ли этот самый теплообменник? Отвечу: первую ОБ5Б купил из любопытства, вторую ОБ7Б совершенно осознанно!

Теперь небольшое лирическое отступление. Про нашу привычку начинать читать инструкцию только тогда, когда что-то уже пошло не так, ходят анекдоты. Но с печкой длительного горения шутки в сторону. Прочесть и строго соблюдать заводскую инструкцию совершенно необходимо. Она содержит все нужные рисунки, размеры, а также предупреждения об опасности тех или иных неправильных наших действий. На нее я и буду ссылаться. Однако, те, кто пишет инструкцию, преследуют и другую цель: описать все возможные ограничения, чтобы свести к минимуму вероятность предъявления гарантийных претензий. Я иногда игнорирую требования инструкций, например, такие: монтаж должен выполнять только сертифицированный персонал из специализированной организации и т. д. и т. п. У меня в доме все системы монтировал один человек – я сам. Поэтому если я где-то ниже опишу что-то, что противоречит инструкции – воспринимайте это не как рекомендацию, а как действия, которые может быть, не стоит выполнять вслед за мной. То есть я не советую делать как я сделал, а просто отчитываюсь, что сделал я у себя и как оно работает.

Вернемся к теме. Инструкция прямо запрещает «подключать к теплообменнику систему отопления», «эксплуатировать систему водонагрева под давлением, отличным от атмосферного», а также опрессовывать теплообменник и бак повышенным давлением.

Это мы выполним неукоснительно!

Абзац из инструкции про то, что «в случае закипания воды в баке следует доливать в него холодную воду», и «не заполнять доверху», следить, чтобы не полилось через край, для меня выглядит просто как анекдот. Вот вам, и утилизация избыточного тепла!

Есть рекомендация использовать только чистую (как я понимаю, с точки зрения коррозионной активности и жесткости), воду.

Для меня это означает, что возможна открытая система с расширительным баком, дышащим в атмосферу, заполненная незамерзающей неагрессивной жидкостью, с утилизацией лишнего тепла в некоем теплообменнике, например, бойлере или радиаторе. Главное- нигде ни давления избыточного, ни запорной арматуры, закрыв которую, можно было бы такое давление сдуру создать. Ну и чтобы пары этиленгликоля подальше от людей. Вот и все, дальше – дело техники. Завтра помещу конкретику и фото.

Сфера эксплуатации

Модель Лайт без конфорки используется для отопления сараев, гаражей, теплиц

Отопительные устройства в зависимости от мощности подходят для дачных домов, загородных коттеджей, мастерских и небольших производственных цехов. Модели с встроенным теплообменником допускается подсоединять к системе ГВС и водяному отоплению. Инструкция изготовителя содержит информацию о соблюдении правил безопасности:

  • отопитель не устанавливается рядом со взрывоопасными объектами и продуктами;
  • разжигать агрегат керосином и бензином нельзя;
  • необходимо чередовать режим интенсивного горения с тлением;
  • на ночь оставлять рабочую печку запрещается.

История создания

Торговая марка «Гефест» появилась в 2008 году, когда руководство компании приняло решение о расширении сфер деятельности. Далее развитие данного направления можно описать в несколько этапов с привязкой к годам:

  1. В 2010 году началась разработка первых проектов оборудования для бани.
  2. С 2012 года запускается серийное производство печей «Гефест». Одновременно с этим патентуются все наиболее удачные технические, конструкционные решения.
  3. В 2014 году расширяются производственные мощности за счет открытия завода в Волгоградской области.
  4. С 2021 года продукция компании поставляется на рынок стран Евросоюза. Начинает производство собственный каменный цех, на территории которого производятся облицовочные материалы для печного оборудования.
  5. В 2021 году открывается представительство компании на территории США.

Сейчас компания укрепила позиции на мировом рынке, расширила производство до изготовления каминов, отопительный печей для частных домов, производственных помещений.

Назначение и основные требования

Огонь-Батарея — воздухогрейная печь. То есть, она греет воздух в помещении. Причем делает это быстро и эффективно, горит долго. Производители заявляют, что полная закладка сухих дров, в зависимости от модели и заданных регулировок, горит 8-16 часов. Реально — по сообщениям пользователей — на сухих дровах, но с неполной закладкой — 6-9 часов. Большие цифры в отзывах не встречались.

«Приехал на дачу, мороза еще не было — в районе 0°С, но дом выстыл. Закинул меньше четверти топки, минут 20-30 горела в режиме буржуйки (точно не засекал, но по ощущениям — где-то так). За это время температура поднялась на 10-15 градусов. Скорость нагрева очень порадовала. Потом закрыл задвижки, горение притихло, временами появлялись язычки синеватого пламени. Перегорело все, в пыль, и ее оказалось очень мало.»

«У меня Огонь-батарея 7. Топил уже раз 5-6. На ночь закидываю дров ¾ объема, и до утра горят. За все это время чистил ее только раз, и то золы было с гулькин нос. Жена даже расстроилась, она решила золой удобрять огород.»

Важное требование по эксплуатации: использовать только дрова. Это исключительно дровяная печь

Для уменьшения количества конденсата и сажи они должны быть сухими. Для большего удобства потом, после розжига можно сверху, через конфорку, засыпать пеллеты.

Основной режим — тление. При растопке печи и прогреве дымохода необходимо интенсивное горение с активной подачей воздуха (все задвижки открыты). После того, как тяга стабилизируется, задвижки/шибера перекрываются, и печь переходит в режим тления. На этот режим приходится до 70-85% времени прогорания закладки. Конкретные цифры зависят от теплоемкости дров, степени их сухости и «стартовой» температуры.

Если вам необходима отопительная печь на дачу временного проживания, Огонь-Батарея —  неплохой выбор. Она быстро справится с задачей. Все пользователи отмечали, что с этой печью они намного раньше снимали куртки, чем со всеми предыдущими. А в «предыдущих» были кирпичные и другие металлические, включая Профессора Бутакова того же Термофора.

Для отопления домов постоянного проживания металлические печи не рекомендуют вообще, и эту тоже. Она хоть и эффективна, и «мягче» греет, но, все равно, для дома с постоянным проживанием лучше иметь водогрейный котел. Причем это мнение высказывают и сами разработчики. Но, как говорят, хозяин — барин.

В активной фазе горения пламя желтовато-красное

Наверное, чтобы подчеркнуть «дачное» назначение печи, в ней имеется конфорка. Для дачи или гаража — это отлично: пока разгорается закладка дров, можно чайник вскипятить, пищу приготовить/подогреть. Потом, когда она выходит на режим тления, становится почти бесполезной, разве что поддерживать температуру в чайнике.

Этой конфорки нет во второй, линейке — эконом варианте Огонь-батарея — ЛАЙТ. Наверняка потому, что именно наличие конфорки в верхней части печи, вызвало больше всего вопросов. Теоретически, между кольцами может просачиваться в помещение дым и угарный газ. Действительно может, но только если нет тяги. То есть, во время растопки (но в этот момент дымят все печи) или если дымоход сделан неправильно или забит. Во всех остальных случаях Огонь-Батарея не дымит.

Это интересно: Как выбрать дрель-шуруповерт Stanley

Как правильно установить котел Огонь Батарея

Печи для дома на дровах длительного горения Огонь Батарея, имеют конвекционные каналы, идущие по бокам печи, служащие своеобразным экраном, защищающим от жесткого излучения стали. Несмотря на это, корпус сильно нагревается, что при определенных условиях, может стать причиной пожара.

При монтаже печки, дополнительно, учитывают особенности его работы. Печь работает как воздушный обогреватель, использующий естественную конвекцию воздуха. При установке и выборе места расположения, учитывают эту особенность. Лучшее руководство по размещению, дает подробная инструкция по эксплуатации.

По этой причине, печь лучше всего поставить к стене, приблизительно посередине помещения. Рядом нельзя располагать мебель и другие предметы, способные мешать нормальному распространению нагретого воздуха.

Не стоит переживать по поводу того, что печка испортит дизайн дома. Воздухогрейную интерьерную дровяную отопительно-варочную печь Термофор Огонь Батарея, отличает красивый внешний вид и современное оформление.

В отличие от других моделей компании Термофор, к отопителю нельзя подсоединить воздуховоды. Печка будет прогревать только то помещение, в котором она установлена. При необходимости, можно подключить 1-2 радиатора отопления (функция предусмотрена для моделей серии Б) и прогревать небольшую смежную комнату.

На этапе подключения к дымоходу, допускается до 80% всех ошибок, влияющих на дальнейшую эксплуатацию печи Огонь Батарея. К выбору и способу установки дымохода, стоит отнестись со всей серьезностью.

Предлагаем ознакомиться: Печь на отработке из трубы: как сделать эффективную печку на отработанном масле из подручных материалов

Работы выполняют, следуя следующим рекомендациям:

  • Выбор материала – для режима длительного горения, характеристики тяги критичны. Недостаток интенсивности удаления дыма, приводит к скоплению смолы и ускоренному зарастанию трубы. Для подключения, подойдет утепленный дымоход из нержавеющей стали, типа сэндвич, а также, керамический аналог.
  • Утепление и правила безопасности – температура дыма в дымоходе на выходе из печи, достигает 450-550°С. Шибер нагревается до ярко малинового цвета. При прохождении через плиты перекрытия и кровлю, обязательно изготовление противопожарной разделки, заполненной негорючим утеплителем.

Минимальная высота дымохода, не менее 5 м. Дымовую трубу поднимают, независимо от уровня кровли относительно грунта.

Во время топки, корпус печи и дымоходные трубы, сильно разогреваются, что может стать причиной пожара. Правила пожарной безопасности, относящиеся ко всем твердотопливным агрегатам, предписывают обязательное выполнение следующих рекомендаций:

  • Установка печи на деревянные полы – изготавливается защитный слой из кирпичной кладки (кирпич плашмя). Подушка получается высотой до 10 см. Кирпичная теплоизоляция при установке печи, обеспечивает максимальную безопасность. В помещениях с бетонными полами в качестве основания, допускается облицовка керамической плиткой. Если не изолировать печь от деревянного пола, вероятность пожара увеличивается в несколько раз.
  • Монтаж потолочной разделки – устанавливают либо уже готовый модуль, продающийся в специализированных магазинах в комплекте с дымоходом, либо самостоятельно изготовленную конструкцию. Последняя, делается в виде короба 50*50 см, заполненного минеральным или базальтовым утеплителем.

Стенки вокруг печи, защищают стальным листом с подложенным под него теплоизоляционным слоем. Возможна облицовка керамической плиткой. Расстояние от стен при установке в деревянном доме, не менее 120 см. После утепления и защиты стен от возгорания стальным листом, разрыв сокращают до 50-60 см.

https://www.youtube.com/watch?v=V8cxft6xRAg

Можно встретить самые разные отзывы о печах Огонь Батарея. Некоторые владельцы недовольны приобретением и указывают на несколько причин:

  1. Самоочищающееся стекло не очищается.
  2. Во время открытия дверки, в помещение поступает дым.
  3. Быстрое зарастание внутреннего просвета дымохода.

Метки: печь, рука, свой, термофор, установка

« Предыдущая запись

Преимущества и минусы

При выгорании топки непригодные к эксплуатации детали можно заменить

Обогревательные устройства «Теплофор» серии Огонь-Батарея обладают множеством преимуществ:

  • аккуратное выполнение корпуса – сварные швы не видны;
  • уникальность теплового потока – человек чувствует тепло, а не жар;
  • возможность установки в любой комнате;
  • наличие эффекта экранирования – ИК-тепловых потоков;
  • показатель КПД в интенсивном режиме 76 %, при длительном горении – 87 %;
  • особая конструкция топки – внизу находится контейнер для сбора золы;
  • регулировка скорости горения – используется два типа заслонок (для подачи кислорода и дымовывода);
  • быстрая замена неисправной камеры сгорания;
  • наличие чугунных колосников для полноценного выгорания дров.

К минусам печного оборудования относятся:

  • образование копоти на стеклянной створке при закладке влажных дров;
  • доступ дыма в комнату при несоблюдении высоты трубы в 5 м;
  • скопления золы и конденсата на стенках дымохода без теплозащиты;
  • необходимость наличия воды в моделях с теплообменником.

Особенности агрегата

Перед покупкой печи необходимо изучить ее отличия от другого отопительного оборудования.

Дизайн

Внешнее оформление лаконично, что подходит для дизайна любого помещения. Цельносварной металлический корпус покрыт темно-серой порошковой краской, стойкой к температурному воздействию. Створка вытянута по вертикали для удобства раскладывания топлива. Внизу топочного отсека находится металлический лист, предотвращающий прогорание. Для дополнительной герметичности контур дверки и зольника оформлен термостойким шнуром.

Тепловой поток

За счет выступов ребер получается мягкое тепловое излучение, а не горячий жар. В сравнении с модификациями без экранирования греется вся комната, а не только припечная зона. Инфракрасное и тепловое излучение соотносятся в равных пропорциях, поэтому воздух рядом с печью не обжигает кожу. Наварные щелевые конвекторы на корпусе способствуют равномерному распределению нагретых воздушных масс через продольные разрезы.

Объем топливника

Топка одинакова для всей линейки изделий «Теплофора» – 35 л. Размеры проема – 15х30 см, чего достаточно для дров от 30 до 35 см в длину.

Управление интенсивностью горения

Благодаря герметичности зольника и створки подсос воздуха практически не происходит. Для регулировки интенсивности горения используются шибер под дверцей и зольник. Уменьшить скорость сгорания можно, перекрыв шибер дымовыводной трубы. Тяга снижается, а интенсивность горения – уменьшается.

В закрытом положении шиберной заслонки остается зазор в 25% от диаметра дымохода, этого достаточно для качественного отвода угарных газов.

Выход дымохода

Модели с боковым и верхним выводом дымохода

Огонь-Батарея характеризуется двумя типами направления дымохода – верхним и нижним

Пользователю стоит обратить внимание на следующие моменты:

  • Труба выведена вверх. Внутрь топки попадают конденсат и частицы сажи. При их сгорании образуется пробка, которая устраняется только после разборки и чистки дымохода.
  • Труба выведена вниз. Поднятие наверх осуществляется с помощью тройника с емкостью для сбора конденсата внизу. Через отвод выполняется профилактическая чистка.

Для нормализации тяги сечение дымоотводной трубы должно быть равно выводу или немного увеличено.

Защита топливной камеры

Печка эксплуатируется в среднем 5-7 лет. По окончании этого периода возможно прогорание топки. Сменные защитные пластины продлевают срок использования агрегата. Владельцам понадобится отогнуть отверткой фиксаторы, поставить новый металлический лист и загнуть элементы назад.

Самые популярные модели

Подбирая чугунные печи «Гефест», отзывы и ассортимент продукции нужно изучить обязательно. В противном случае можно сделать неверный выбор. Основными плюсами чугуна считается то, что он не выделяет вредных и токсических веществ.

Также, согласно отзывам, самыми вместительными и функциональными изделиями считаются печи марки ПБ 00. Они подходят для отопления больших по площади банных помещений. Модель ПБ 00МС и М отличают внушительные габариты и высокая производительность. Вывод, предназначенный для дымохода, имеет сечение 200 мм. Они отлично подходят для помещения 80 квадратов.

Печь «Гефест» ПБ 000МС и М применяется для парных площадью 120 квадратов. Производительность их составляет 45 кВт. Вес изделия — 950 кг. Различие между моделями заключается в габаритах, а также особенности оформления.

Имеет хорошие отзывы печь «Гефест» ПБ 01. Это модель весом 350 кг и возможностью увеличения размеров топочной на 10 см. Подобная особенность достигается исключительно путем добавления специально предназначенных для этого вставок, которые идут в комплекте. Изделия поставляются в разобранном виде. Сборка печи не составит никакого труда, так как имеется инструкция.

Еще одна рекомендованная владельцами модель — ПБ 01 МС. Она отличается тем, что имеет специальные клапаны, обеспечивающие намного лучшую конвекцию. Они расположены так, чтобы обеспечивать скорость теплоотдачи. Подобная печь «Гефест» с закрытой каменкой в отзывах упоминается часто. Причем большинство владельцев довольны покупкой. Особенно радует то, что каменка изделия вмещает примерно 300 кг камней.

Печи серии ПБ 02 можно использовать для обогрева бани площадью 35 квадратов. Модификации таких печей самые различные. Среди наиболее популярных нужно выделить такие как:

  • ПБ 02М (320 кг);
  • ПБ 02С (310 кг);
  • ПБ 02 МС (310 кг).

Модель ПБ 02М представляет собой удлиненный вариант конструкции и, помимо этого, допускает полноценный обогрев парной и предбанника. Дверца топочного ящика оборудована жаропрочным стеклом. За счет такого оснащения комната, предназначенная для отдыха, получает камин, в который превращается прочная и выносливая топочная.

Модель ПБ 02С имеет оснащение в виде специальной сетки для каменки. Прогретое обрамление из камней позволяет намного быстрее прогреть парную. При этом тепло одинаково распространяется по всем помещениям.

Модель ПБ 02МС дает возможность проводить растопку печи из другого помещения. Функционирование изделия возможно в двух режимах, а именно горячий пар с повышенной влажностью и сухой воздух.

Печи «Гефест» серии ПБ 03 представлены в нескольких модификациях, а именно:

  • ПБ 03М;
  • ПБ 03С;
  • ПБ 03МС.

Конструкция печи ПБ 03М такова, что воздух в ней нагревается через несколько минут после растопки. Специалисты для этого варианта рекомендуют обязательно делать облицовку из кирпича. Печь ПБ 03С оснащена каменкой, которая вмещает 250 кг камней. Она оборудована герметичной дверкой и возможностью увеличения топочной. Печь ПБ 03 МС обеспечивает нагрев парной за достаточно короткое время. Имеет каменку, которая вмещает 200 кг камней.

Если баня совсем небольшая — парные до 15 квадратов, то производитель предлагает варианты печей 110-125 кг. Среди наиболее любимых владельцами нужно выделить ПБ 04М. Этот вариант обязательно требует облицовки кирпичом. Изделие не только хорошо обогревает парную, но и рядом расположенные помещения.

Модель печи ПБ 04МС идет в комплексе с парообразователем, который позволяет сделать воздух в бане более насыщенным. Устройство распространяет сухой и влажный пар.

Отдельно нужно выделить газовые печи «Гефест», в отзывах владельцы их также в основном хвалят. Они отлично подходят для деревенского дома, дачи, а еще использования в туристических походах. В ней можно приготовить все, что готовится в большой полноразмерной духовке. Основным ее достоинством являются небольшие размеры.Согласно отзывам о мини-печи «Гефест», она функциональная и надежная.

Виды печек марки Огонь Батарея

Если подсчитать, завод Термофор, выпускает около 12 различных модификаций в серии Огонь Батарея. Для облегчения выбора, все печи делят между собой по нескольким признакам:

  • Базовая модификация – воздухогрейные котлы, оснащенные стеклянной вставкой топочной дверцы и варочной поверхностью.
  • Серия Лайт – печки без дополнительного функционала.
  • Индекс «Б» – модель с встроенным теплообменником.

В каждой серии, присутствует три модификации, что дает возможность подобрать оптимально подходящую печку.

Огонь Батарея 5

Отопительная печь Огонь Батарея 5, предназначена для небольших помещений. Максимальная отапливаемая площадь не более 60 м². В конструкции, традиционно для этой серии, предусмотрен щелевой конвектор.

Объем топки всего 35 л. Максимальная длина поленьев не более 30-35 см. В режиме длительного горения, печка проработает около 6 часов.

Огонь Батарея 7

Дровяная печь Огонь Батарея 7, оснащена семью конвекционным ребрами с каждой стороны корпуса. Отличается увеличенной, по сравнению с предыдущей версией, топочной камерой, с вместимостью 47 л. Максимальная длина поленьев 35 см.

Топливо загружается через дверцу топливника или после съема чугунных варочных колец, расположенных на верхней горизонтальной поверхности печи. Зольный ящик герметичен, можно чистить его во время горения печи, не боясь попадания дыма в помещение.

Огонь Батарея 9

Печь Огонь Батарея 9, отличается несколькими особенностями:

  • Девять конвекционных ребер щелевого радиатора, с каждой стороны.
  • Возможность выбора цвета – предлагаются печи, окрашенные в традиционный оттенок – антрацит, современный – шоколад или металлик.
  • Производительность 13 кВт.
  • Загрузочная камера вмещает 62 л, что достаточно для полноценного обогрева жилого здания в 120-130 м², в течение 6-8 часов.

В серии Огонь Батарея Б, в базовой комплектации, предусмотрен выносной бак для воды из нержавейки. Производительности теплообменника достаточно для обеспечения ГВС или подключения 1-2 радиаторов отопления.

Огонь Батарея 11

Металлическая печь Огонь Батарея 11, самая производительная в серии, справляется с обогревом жилого помещения на 150-160 м². Конструкцию отличает удлиненная топочная камера, внешне напоминающая свод.

Дверца разработана так, чтобы свободно заполнять дровами всю топку снизу до верха. Подкладывать топливо во время горения, можно через варочную поверхность, если она предусмотрена в выбранной модели. Вес печи без учета массы дров, 72 кг.

Стоимость печей

Цена печи Огонь Батарея, зависит от выбранного индекса и наличия или отсутствия дополнительного функционала:

  • ОБ 5 – базовая модель, обойдется в 14 тыс. руб., серия с теплообменником в 16 тыс. руб. Версия Лайт, будет стоить 12 тыс. руб.
  • ОБ 7 – облегченная печь в серии Лайт, будет стоить 14 тыс. руб., стандартная версия 16 тыс. руб. Наличие встроенного теплообменника, увеличивает цену до 18 тыс. руб.
  • ОБ 9 – стандартная печка, предлагается за 18 тыс. руб. Облеченная версия, за 16 тыс. руб. Серия с теплообменником, обойдется в 20 тыс. руб.
  • ОБ 11 – печь без варочной поверхности и стеклянной вставки на дверце, стоит 18 тыс. руб. За модель в стандартной комплектации, придётся заплатить 20 тыс. руб. Наличие теплообменника, увеличивает цену до 22 тыс. руб.

Чтобы высчитать стоимость установки печи, к цене, заявленной производителем, следует добавить 10-30% затрат, необходимых на установку.

Источники

  • https://teplowood.ru/pech-ogon-batareya.html
  • https://AvtonomnoeTeplo.ru/pechi-kaminy/54-otopitelno-varochnye-pechi-ogon-batareya.html
  • https://OTZIV-OTZIV.ru/katalog/kaminy-i-pechi/kaminy-i-pechi-termofor/otzyvy-termofor-ogon-batareya-7.html
  • http://LigaPechey.ru/Pechi_otopitelnye/Pechi_otopitelnye_Termofor/Ogon-Batareya/

Разновидности моделей Термофор Огонь Батарея

Если вы решили купить теплогенератор этой марки следует, прежде всего, определиться – какая мощность отопительной установки вам требуется:

  • Огонь Батарея 5 – предназначена для отопления дач, домов, хозяйственных и общественных учреждений максимальным объёмом 100 м3.

    Аппарат представляет собой дровяной конвектор с КПД 80%.

  • Огонь Батарея 7 – предназначена для обогрева строений площадью до 150 м3. Максимальная мощность – 10 кВт.

    Цвета – шоколад, антрацит, антрацит-серый.

  • Профессор Огонь Батарея 11 – обеспечивает максимальную мощность 16 кВт.
    Максимальный объём отапливаемого помещения – 250 м3. КПД установки – 85%. Если теплогенератор не оснащён теплообменником, то в него можно загружать поленья длиной до 670 мм, диаметром – до 150 мм. Диаметр дымоходной трубы составляет 120 мм, её рекомендуемая высота – 5 м.

Топливом для отопительных установок этой марки служат дрова, пеллеты, торфобрикеты, древесно-стружечные брикеты.

https://youtube.com/watch?v=bA6QawmeGXE

https://youtube.com/watch?v=teUO2eHPrfY

Принцип действия

Печь «Атмосфера» вырабатывает тепловую энергию при сжигании топлива в топке. При этом, в конструкции использован метод вторичного дожигания. Для этого на внутренних стенках и на куполе топки имеются специальные направляющие, способствующие созданию вихревого эффекта.

Пламя заворачивается в спираль и обретает повышенную энергию. Достигая верхних участков топки, оно взаимодействует с дымовыми газами и сжигает большую часть горючих частиц и газов. От этого увеличивается теплоотдача, а в составе дыма снижается количество твердых частиц и газов. Для увеличения этого эффекта в корпусе имеются отверстия, в которые поступает воздух. Возникает наддув, повышающий интенсивность горения и обеспечивающий стабильность вторичного дожигания.

Пользователю не приходится как-то регулировать процесс дожигания — он проходит естественным путем. Надо только заложить необходимое количество дров и время от времени помешивать их, проталкивая концы поленьев в топку.

Для подачи пара в специальное отверстие заливают воду. Каменка закрытого типа обеспечивает легкий и горячий пар, который выводится из паровой пушки.

Как правильно выбрать камни для печи?

При установке в бане чугунной печи нужно позаботиться о комплекте камней для нее. Эти нагревательные элементы применяются практически во всех видах банных отопительных устройств.

Вес булыжников берется из расчета 100 кг на 10 квадратов парилки. Средний период службы составляет 2-3 года, после чего они требуют замены

При выборе камней очень важно обратить внимание на их форму. Округлые булыжники будут намного дольше хранить тепло и медленнее остывать

Не стоит брать камни с повреждениями. Булыжники должны быть разного размера, от крупных до мелких. Большие камни нужно укладывать на дно, а мелкие поверх них. Важным фактором является природное происхождение твердой породы.

Пошаговая инструкция

Формируем основание

Чтобы печь для бани обложенная кирпичом была крепкой и надежной, важно правильно заложить фундаментную основу. Самым простым в монтаже и установке считается ленточный фундамент

Для его обустройства предварительно демонтируются деревянные элементы пола в доме, после чего копается траншея, дно которой устилается песочно-щебневой смесью. Все хорошо утрамбовывается и поливается водой. Следующий этап — бетонирование фундамента. Для прочности и надежности конструкции рекомендуется дополнительно перед заливкой в фундамент заложить армирующую сетку. После раствор оставляют просыхать. Пока основание полностью не высохнет, дальнейшие работы проводить не рекомендуется.

Подготовка

Перед строительством защитного фартука рекомендуется на 12 часов замочить кирпич для обкладки. Для этого отделяется требуемое количество материала, при необходимости очищается и помещается в холодную воду. Это мероприятие нужно для того, чтобы блоки не впитывали влагу из раствора во время формирования порядовки.

Как приготовить кирпичный раствор?

Порядовка металлической печи будет надежной, если в качестве кладочного раствора использовать цементно-глиняную смесь. Оба составляющих берутся в равных пропорциях и разбавляются водой, чтобы получилась сметанообразная консистенция. Чтобы хорошо перемешать раствор и получить однородную массу, рекомендуется воспользоваться строительным миксером. После перемешивания нужно дать кладочной смеси загустеть, а затем приступать непосредственно к кладке.

Принцип работы

Современная буржуйка Булерьян используется в разных областях – для отопления дома, производственных или садоводческих построек. Продуманное устройство Булерьяна позволяет получать от твердого топлива максимальную тепловую отдачу . Дровяная печь Булерьян работает по следующему принципу:

  • В топку загружается необходимый объем дров (можно немного добавить бумаги или смеси для розжига, чтобы облегчить процесс охватывания пламенем).
  • После того как огонь уверенно разгорится, необходимо ограничить приток воздуха.
  • Происходит процесс пиролиза – воспламенение под воздействием вторичного притока воздуха.

Схематичное изображение принципа работы

Тепло, образованное в ходе активного процесса тления и остаточного сгорания древесного топлива, продуктов пиролиза, затем поступает в воздушный теплообменник. Для обеспечения полноценной герметичности камеры сгорания, трубы у основания теплообменника, если печь собирается своими руками, нужно сварить листовым железом между собой.

Раскаленные под действием огня газы отдают тепловую энергию (до 90%) в изогнутые трубы конструкции. Если правильно рассчитать мощность печи и площадь обогреваемого ею помещения, то подкладывать топливо потребуется 2-3 раза в сутки.

Виды печей

В зависимости от мощности печи делятся на 4 типа:

  • Огонь Батарея 5.
  • Огонь Батарея 7.
  • Огонь Батарея 9.
  • Огонь Батарея 11.

Печи имеют разную степень комплектации, разделяются на стандартный вариант и эконом, который носит название Лайт и имеет отличия:

  • Эконом вариант идет без конфорок.
  • Дымоход может быть только прямым.
  • В дверь не вставлено стекло, через которое проходит контроль над горением.
  • Из-за отсутствия колосников и зольника, продукты сгорания убираются вручную.
  • Отсутствие конвекторов.

Огонь Батарея 5

Печь Огонь Батарея 5 имеет следующие технические характеристики.

Отапливаемое помещение в куб. м до 100
Используемое топливо дрова
Мощность кВТ 6
Глубинный размер, мм 555
Ширина аппарата, мм 370
Высота, мм 760
Вес, кг 42
Дымоход, диаметр трубы, мм 120

Дополнительные преимущества:

  • Сверху расположена чугунная конфорка. На ней можно готовить пищу, вести сверху загрузку дров и прочистку печи.
  • Теплообменник изготовлен из нержавеющей стали.
  • Имеет эффективно работающие щелевые конвекторы.
  • Большое топливное пространство.
  • Регулировку процессом горения.
  • Вывод дымовой трубы может проходить как вверх, так и вниз.
  • Все сгоревшее топливо опускаются вниз.

Огонь Батарея 7

Модель Огонь Батарея 7 имеет увеличенную камеру топки.

Характеристики:

Отапливаемое помещение в куб. м до 150
Используемое топливо дрова
Мощность кВТ 6
Глубинный размер, мм 680
Ширина аппарата, мм 370
Высота, мм 760
Вес, кг 60
Дымоход, диаметр трубы, мм 120

Преимущества:

  • 2 варианта подключения, сзади и спереди, в зависимости от того, как позволяет обстановка помещения.
  • Наличие непроницаемой, стеклянной перегородки.
  • Сверху находится чугунная конфорка из 2 кругов.
  • Дожиг газов. Присутствует только у этой модификации.
  • Чугунные колосники.
  • Наличие герметичной емкости для сбора золы.

Огонь Батарея 9

Для печей Огонь Батареи 9 характерны особенности:

  • С каждой стороны присутствуют по 9 ребер щелевого радиатора.
  • Более высокую производительность.
  • Для серии «Б» предусмотрен в комплекте нержавеющий бак. Имеется возможность подключение до 2 батарей.

Остальные характеристики.

Отапливаемое помещение в куб. м до 200
Используемое топливо дрова
Мощность кВТ 13
Глубинный размер, мм 805
Ширина аппарата, мм 370
Высота, мм 760
Вес, кг 70
Дымоход, диаметр трубы, мм 120

Огонь Батарея 11

Лучший представитель фирмы Терфомор. Из всех модификаций у нее самый большой размер топливного пространства. Предусматривается небольшое количество закладок, даже в случае длительного горения. Она прекрасно обогревает помещение, не занимая большой территории. Сведено к минимуму участие человека, поскольку идет применение цифровых технологий.

Техническая характеристика печи.

Объем отапливаемого помещения, м куб. 250
Мощность, кВт 16
Ширина дверцы для топки, мм 150
Высота дверцы для топки, мм 300
Общая масса, кг 72
Объем теплообменника, л 1,3
Топка, л 76
Загрузочный объем топлива, л 68
Длина закладываемых дров, мм 670
Дымоход, диаметр, мм 120

Установка

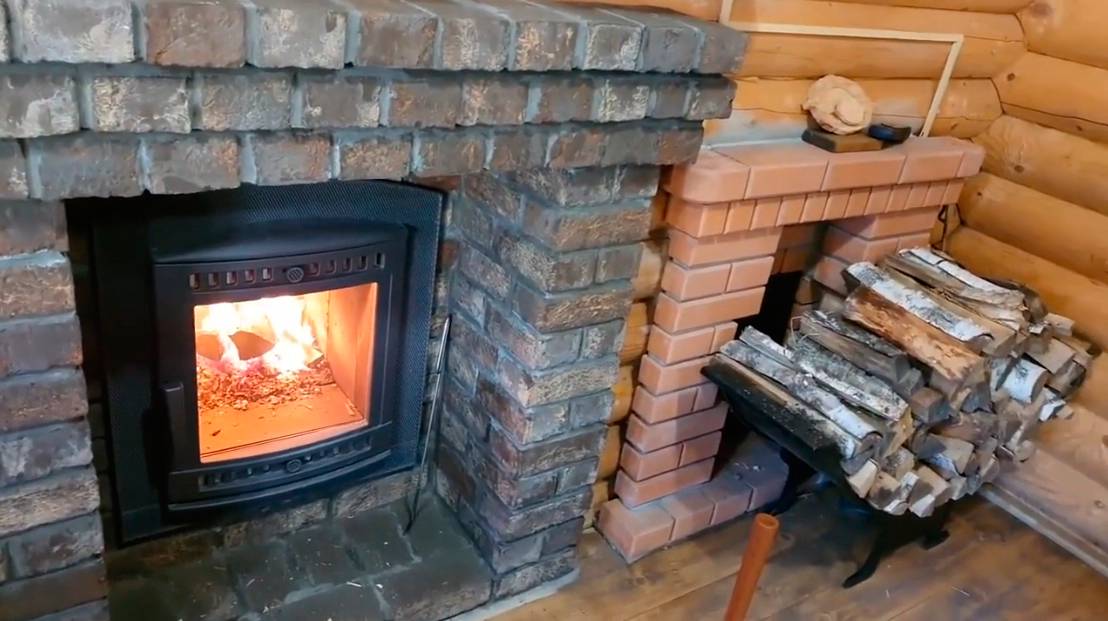

Устанавливая банные печи Термофор, следует строго соблюдать технологию. Необходимо учитывать дистанцию между агрегатом и легковоспламеняющимися предметами — оно должно быть не менее 130 см.

Если печь будет размещена внутри деревянной бани, то необходимо прибегнуть к вспомогательной защите стен при помощи теплоотражающего экрана. По площади он должен превышать проем для вставки печи вдвое.

Монтаж конструкции нужно осуществлять на основании из негорючих материалов. В качестве него может использоваться металлический лист или шамотный кирпич.

Также важно соблюдать расстояние в 25-30 сантиметров между стенкой бани и внешней стеной печи

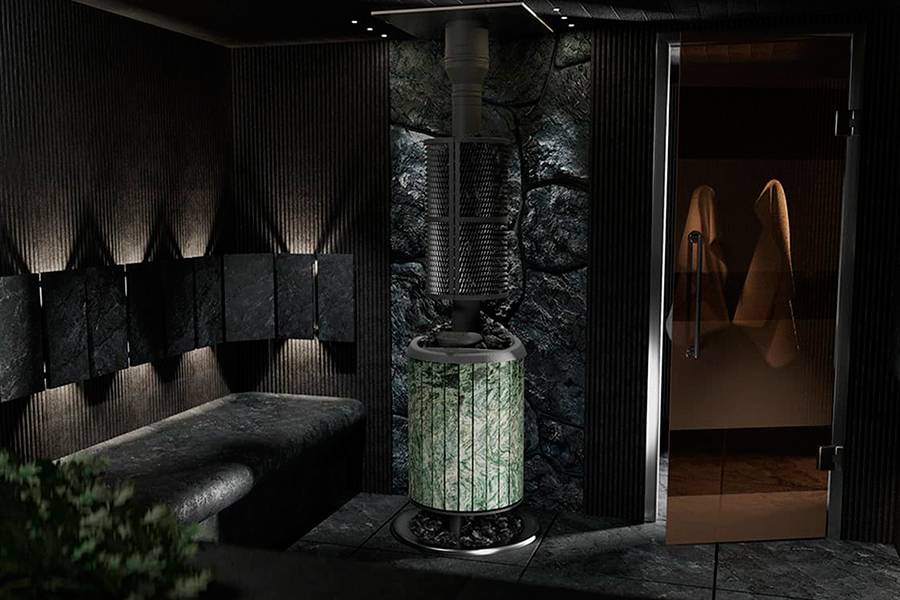

Дизайн печей

Если говорить об отличиях описываемых изделий от предыдущих серий, следует отметить более стильный дизайн. Конструкция изделий разработана таким образом. Чтобы на корпусе было минимальное количество сварных швов.

Такие печки можно устанавливать практически в любом помещении, не боясь, что они испортят оформление комнаты. Нагревание воздуха до комфортной температуры может происходить в течение 15 минут.

Описываемые изделия могут быть установлены в помещениях, оформленных в самых разных стилях, поэтому во время покупки можно не волноваться, что печь испортит внутреннее оформление.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
