Котел пеллетный «Валдай» — технические характеристики, принцип работы, преимущества и недостатки

Особенности устройства пеллетной печи

Агрегат, функционирующий на топливных гранулах, включает в себя три основных отдела:

  • топочный;
  • конвективный;
  • зольник.

Топочный отдел. Представлен камерой, в которой происходит горение твердотопливных гранул. Оснащается факельной или реторной газовой горелкой и имеет две дверцы (смотровую и очистную).

Конвективный отдел. Имеет встроенный теплообменный аппарат. В зависимости от расположения, выделяют три типа теплообменников: вертикальные, горизонтальные, а также комбинированные. В этом отделе происходит подогрев теплоносителя (воды) горячим воздухом, который выделяется в процессе переработки топливных гранул. Конструкция теплообменника может быть как трубчатой, так и пластинчатой.

Пеллетные котлы в большинстве случаев используются только в отопительных целях и имеют один контур. Однако на рынке встречаются агрегаты и с двумя контурами: отопительным и водонагревательным.

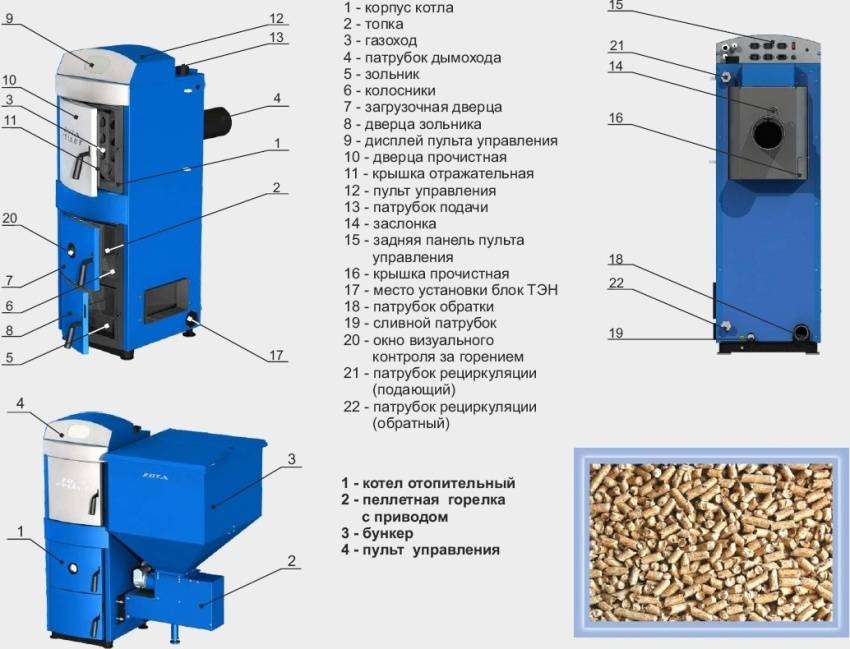

Стандартная конструкция пеллетного котла

Зольник. Этот отдел печи необходим для сбора отходов, которые образуются в процессе переработки пеллет. После этого, они удаляются через очистную дверцу.

Вышеперечисленные конструктивные элементы пеллетного твердотопливного котла

представляют основную его часть. Но для работы печи необходима ещё одна важная составляющая, а именно: приставка АПТ (автоматическая подача топлива).

Рассмотрим, какие устройства входят в состав приставки АПТ:

  • бункер;
  • шнек;
  • вентилятор.

Бункер – это металлический резервуар, в который засыпается топливо для переработки. Из этой ёмкости топливо поступает частями в топочный отдел. В зависимости от расположения, выделяют два вида бункеров: внутренний (встроенный) и наружный. Шнек является важным элементом АПТ и необходим для порционной подачи пеллет. Он приводится в движение с помощью специального устройства – редуктора.

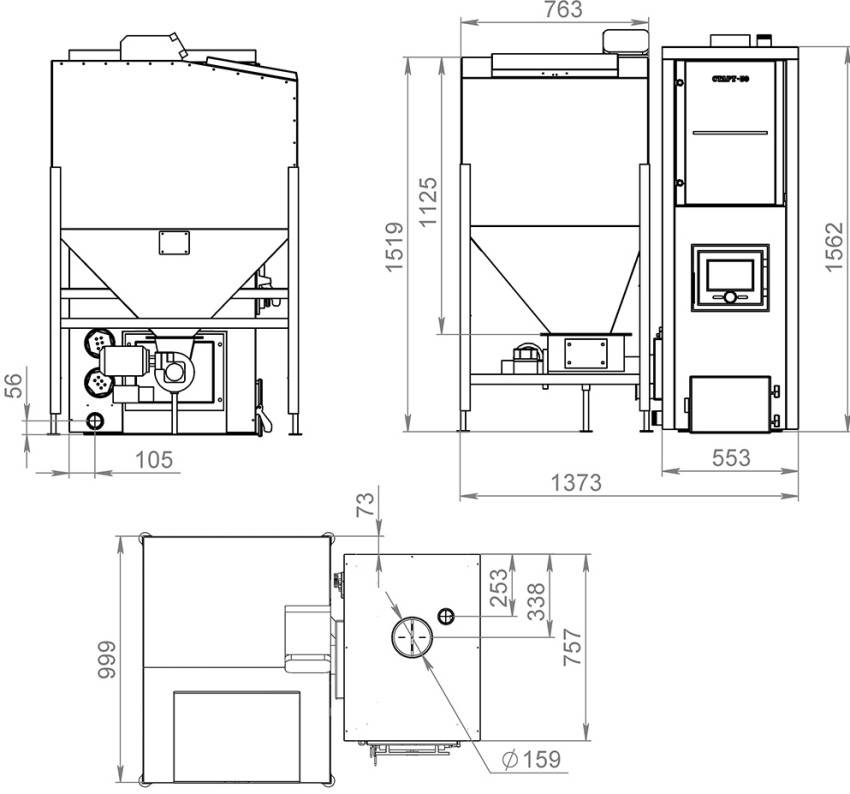

Схема пеллетного котла с бункером

А также устройство пеллетной печи предусматривает наличие пульта управления. Он необходим для того, чтобы задавать параметры процесса переработки твёрдого топлива и поддерживать необходимую температуру.

Технические характеристики ГАЗон Некст (ТТХ)

ГАЗон Next, совсем недавно поступивший в продажу, всколыхнул мир коммерческих автомобилей не только своим привлекательным дизайном и удобным интерьером, но также незаурядными техническими характеристиками, на которых стоит остановиться подробнее.

Модели

Газон Некст выпускается в 2-х модификациях, которые отличаются типами кузова:

  1. C41R11 — стандартная
  2. C41R31 — удлиненная
  3. C42R31 — двухрядная (7 мест)

Габариты

Длина нового грузовика может варьироваться от 6 435 мм до 7 910 мм, что зависит от типа кузова. Его ширина одинакова для всех версий – 2 307 мм. Высота фургона достигает 2 418 мм, а дорожный просвет равен 262 мм, что позволяет газону ездить по многим дорогам, в том числе и тем, которые не отличаются высоким качеством.

Относительно параметров шасси, то они следующие:

— колея передних колес – 1 740 мм;

— колея задних колес – 1 690 мм;

— колесная база – от 3 770 мм до 4 515 мм.

При этом полная масса равна 8 700 кг.

Данные нагрузки

Максимальная нагрузка на переднюю ось и на заднюю отличаются на порядок:

— передняя ось – 2 650 кг;

— задняя ось – 6 600 кг.

Что же касается грузоподъемности, то она зависит от модели. Так, максимальный показатель для версии C41R11 составляет 5 000 кг, тогда как для модификации C41R31 он немного меньше – 4 700 кг.

Двигатели

Новый «ГАЗон» будет оборудоваться двумя силовыми агрегатами, в зависимости от модификации. Это турбированные дизельные двигатели, причем один из них импортный, а другой является сугубо российской разработкой.

Их конструкция во многом схожа. Оба мотора 4-тактные и располагают охладителем наддувочного воздуха. У них по 4 цилиндра с вертикальным, рядным расположением, а еще оба они заточены под экологические требования Евро-4. Но немало имеется и отличий, которые относятся к мощности, крутящему моменту и рабочему объему.

Импортный агрегат типа Cummins ISF 3.8 e4R располагает объемом в 3,76 литра. Это позволяет мотору развивать мощность в 152,3 л. с. на отметке в 2 600 оборотов. Кроме того, такой двигатель выдает 497 Нм крутящего момента в диапазоне от 1 200 до 1 900 оборотов.

Отечественный двигатель ЯМЗ-5344-20 произведенный на Ярославском моторном заводе, объемом в 4,43 литра. Его мощность меньше, несмотря на преимущество в «кубатуре», и составляет 137 л. с. на 2 300 оборотах. А крутящий момент равен 490 «ньютонам» в диапазоне от 1 200 до 1 900 оборотов.

Максимальная скорость, до которой эти моторы могут разогнать ГАЗ – 100 км/ч.

КПП

На ГАЗон Next установлена новая коробка передач. Это 5-ступенчатая МТ, разработанная для передачи крутящего момента до 500 Нм. Вместе с ней идет однодисковое, сухое сцепление типа Sachs ZF, необслуживаемая карданная передача и главная передача гипоидного типа.

Шасси

Подвеска ГАЗон Next была серьезно модернизирована. Спереди и сзади смонтирована рессорная ходовая часть, укомплектованная стабилизаторами поперечной устойчивости и рессорами в 1 600 мм длинной. Она сочетается с гидравлическими амортизаторами телескопической конструкции, работающими по принципу двустороннего действия. Дополняется это пневматической тормозной системой типа WABCO и дисковыми тормозными механизмами.

В стандарте Газон комплектуется колесами с размерностью в 8,25R20. Но есть возможность заказа низкопрофильных колес на 17,5 дюймов. Они позволяют заметно снизить погрузочную высоту – до 1 170 мм с 1 300 мм.

Итог

Как видно, технические характеристики нового грузовика ГАЗон Next действительно отвечают требованиям времени, а сам автомобиль станет грозным конкурентом иностранных производителей, например IVECO или Fiat.

gazonnext.ru

Суть работы пеллетного отопительного прибора

Скоростью горения топлива можно управлять, благодаря расположенной в топке горелки котла, оборудованной форсункой, подающей горящие воздушные массы прямо в эпицентр горения. Пеллеты из специального хранилища посредством шнека поступают порционно, что позволяет уменьшить количество сажи и золы, повысить эффективность и длительность работы агрегата в отсутствие человека. Конвекционные струи подогретого воздуха и газов разогревают теплообменник с теплоносителем.

Возможно, Вам понравится статья о пеллетных котлах Зота.   Статью о пеллетных котлах для дома Вы можете почитать здесь.

Когда температура рабочей жидкости достигает заданных отметок, заканчивается загрузка топлива, находящиеся в топливной камере гранулы сгорают. Как только температура теплоносителя понижается, начинается загрузка пеллет. Таков алгоритм работы котла.

Рейтинг пеллетных котлов

Светлобор

Котлы, которые эффективно работают на пеллете, от отечественного производителя. Разработаны ЭКО, АВТО и БИО модели. Максимальная стоимость такого оборудования 1 400 000 рублей.

Froling P4 Pellet 25

Котел от австрийского производителя. Аналогов на мировом рынке достаточно мало, он не уступает другим моделям. Высокий уровень КПД позволяет отапливать даже самые большие помещения.

SOLARFOCUS pellettop

Новая модель с ярким и продуманным дизайном. Высокая функциональность и производительность не обошли стороной оборудование. Австрийский производитель дает десятилетнюю гарантию на использование котла.

ZOTA PELLET 25S

Российский котел с максимальной стоимостью в 186 000 рублей. Производитель сделал упор на тяжелые условия эксплуатации, в которых оборудование может спокойно функционировать. Защищен от аварий.

FACI Base 258

Оборудование от российского производителя. Отапливает как частные дома, так и небольшие многоэтажки. Отличается высокой мощностью и качественными материалами, из которых сделано устройство. Присутствует барабанный тип теплообменника, обрамлен стальным корпусом.

BUDERUS LOGANO S181

Котел из Германии с автоматической функцией подачи тепла. В качестве топлива используются не только пеллеты, но и уголь. Умная система допускает контроль уровня температуры в помещении и автоматически настраивать работу.

STROPUVA S30

Литовские производители постарались создать достаточно бюджетный и мощный котел для частных домов. Разработаны всевозможные варианты топлива, которые используются в оборудовании: брикеты, дерево, пеллеты. Это делает отопление помещения более легким и многофункциональным.

KITURAMI KRP 20А

Корейский агрегат небольшого размера с большой вместимостью топлива. Но расход такой модели велик, топлива хватает  только на трое суток. Конструкция эргономичная, оборудование удобно в эксплуатации.

ACV TKAN 1

Модель из Сербии, способна отопить помещение размером 300 квадратных метров. Умная система расходования топлива при выставлении средних настроек использует мало пеллетов, но мощность обогрева при этом велика. Работает только от электричества.

КУППЕР ОК 20

Российская модель по доступной и бюджетной цене. Используется для отопления помещений площадью 200 квадратных метров. Присутствуют термометр, индикатор включения, автоматически поджигается и контролирует температуру.

Таким образом, подобрать производительный и экономичный пеллетный котел непросто. Необходимо ознакомиться с характеристиками каждой модели, прежде чем принять решение

Сравнительная таблица характеристик

Сравнить описанные ранее модели и выявить лучшую по своим параметрам путем быстрого подбора вам поможет таблица сравнительных характеристик.

Наименование моделиМощность (Вт)Площадь отопления (кв. метров)Объем бункера (л)Вес (кг)Габариты (мм)Стоимость (рублей)
КУППЕР ОК 20 С ПЕЛЛЕТНОЙ ГОРЕЛКОЙ20200200168740х485х64590 000 — 100 000
Froling P4 Pellet 2525300290435860х770х1280900 000 — 990 000
ZOTA PELLET 25S253003323951660х1140х1100190 000 — 210 000
FACI Base 258 кВт3029040015003550х2810х2230700 000 — 800 000
BUDERUS LOGANO S181-25 E272164002441155x1015x1042230 000 — 260 000
STROPUVA S30P302403502591850x680x68090 000 — 100 000
ACV TKAN 11352802405351420х1170х885250 000 — 300 000

Пеллеты

Решая установить пеллетный котел, многие не задумываются о том, что его эффективная работа будет напрямую зависеть от качества используемой пеллеты. Но, как показывает практика, некачественная пеллета способна свести на нет даже наиболее удачные конструкторские решения. Потому перейдем к рассмотрению основных типов пеллет и постараемся разобраться в их характеристиках.

На данный момент наиболее часто встречаются пеллеты, спрессованные из следующего сырья:

  • отходы деревообработки и санитарной прочистки леса (зачастую отходы сосны, иногда с примесями лиственных пород);
  • отходы сельскохозяйственной деятельности (солома, кукуруза, стебли подсолнечника и т.д.);
  • лузга подсолнечника (отходы производства подсолнечного масла);
  • торф;
  • комбинированный тип (состоящий из комбинации нескольких вышеперечисленных составляющих).

Пеллеты.

При выборе типа пеллет, стоит, прежде всего, обратить внимание на три основных параметра: зольность, теплота сгорания и влажность. Ниже приведена таблица с усредненными параметрами по вышеперечисленным типам пеллет

Тип пеллетыСредняя зольность, %Средняя теплота сгорания, ккал/кгСредняя влажность, %
Древесная пеллета (сосновая)141008
Пеллета из соломы0,634608
Пеллета из лузги подсолнечника743208
Пеллета из отходов кукурузы2,5390012
Торфяная пеллета15420015

Сразу уточним, что данные, представленные в таблице, являются усредненными и были получены на основании анализа рынка пеллет. Приведенные выше показатели у различных производителей могут существенно отличаться. Зачастую производители имеют сертификат на свою продукцию, в котором все вышеперечисленные характеристики представлены.

Разберемся, что для нас может означать каждый из вышеперечисленных параметров:

Зольность

Эта характеристика означает, сколько золы мы получим после полного сгорания нашей пеллеты. К примеру, если зольность древесной пеллеты составляет 1 %, то при сжигании 1000 кг такой пеллеты мы получим всего 10 кг золы.

Совсем иначе дело обстоит с торфяной пеллетой. При сжигании такого же количества мы получим уже 150 кг золы. В данном случае зольность – очевидный недостаток торфяной пеллеты, т.к. придется гораздо чаще вычищать золу из котла, чистить его конвективную часть. При этом такое количество золы еще и необходимо утилизировать. Котел  мощностью в 100 кВт, работающий непрерывно на торфяной пеллете,  за сутки выработает примерно 75 кг золы, а это 1800 кг в месяц. Но данный недостаток может стать и преимуществом – поскольку зола является комплексным органическим удобрением.

Теплота сгорания

Наверняка это и есть основной параметр, на который стоит обратить внимание при выборе топлива для пеллетного котла. Чем выше теплота сгорания – тем большее количество тепловой энергии вы сможете получить при сжигании 1 кг пеллеты

Однако тут стоит учитывать стоимость пеллеты. Возможно, использовать более дешевое топливо с более низкой теплотой сгорания для вас будет экономически выгоднее.

Влажность

Тут все просто. Чем выше влажность пеллеты, тем больше энергии при ее сжигании будет затрачено на ее просушивание, перед тем, как она воспламенится, и тем меньше полезной тепловой энергии вы получите на выходе.

Как визуально определить качество пеллет?

При выборе пеллет важно также визуально оценить их качество. Гранулы должны быть целыми, без трещин, должны иметь гладкую блестящую поверхность

Не должны легко ломаться, крошиться. Излом происходит с характерным щелчком. Количество пыли должно быть минимальным. Пеллета не должна быть влажная на ощупь. В ней не должно быть плесени и т.д. Особенно это касается пеллет из отходов сельскохозяйственных культур. Пеллета, не соответствующая данным требованиям, будет крошиться шнеком при подаче, превращаясь в пыль. Эффективно сжечь такое топливо не удастся.

На что стоит обратить внимание при выборе пеллетного котла?

Технические характеристики

Пассажировместимость

«Валдай 45P» рассчитан на использование в разных климатических условиях, в том числе и в северных регионах. При передвижении на большие расстояния пассажирам необходим повышенный уровень комфорта и безопасности. Поэтому вместимость судна чуть меньше, чем у его предшественников.

Скорость

Судно на подводных крыльях развивает скорость до 75 км/ч. Она устраивает пассажиров, оптимальна для безопасного перемещения и намного выше, чем у моделей из СССР.

Расход топлива

Удалось добиться, чтобы этот показатель был на 30% меньше, чем планировалось при разработке судна. Дальность хода возросла до 600 км.

За и против, пеллетный котел Валдай плюсы и минусы

Настало время раскрыть преимущества, применения пеллетного котла Валдай в системе отопления по сравнению с другими типами устройств теплогенерации. Итак перечислим главные плюсы котла «Валдай»:

Способность работы в автономном режиме, без наблюдения человека.

Отдельно стоящий бункер вмещает огромный запас пеллетного топлива. Комплектация оборудования осуществляется бункерами повышенного объема и составляет 270 или 420 литров, и зависит от модели. Минимизировать контроль со стороны человека за поступлением гранул на горелку, помогает автоматизация процесса подачи, контролируемая электронным блоком управления.

Резервуар 270 литров вмещает 190 кг. гранул. Расход пеллет зависит от выставленной мощности, и от теплоемкости гранул, в среднем принимается от 900 грамм в час до 3,4 кг. Таким образом время горения при мощности 4 кВт составит 211 часов, или чуть больше 7,5 дней.  Выставляем мощность 15 кВт и получаем время горения котла Валдай порядка 2,5 дня.

Приоритет на сохранение экологических норм

Экологические значения сгорания пеллет вне конкуренции: выбросы в атмосферу почти не содержат серы, выделение углекислого газа меньше в 20 — 40 раз, в сравнении с друим видом топлива. Пеллеты не содержат пыль и споры, вызывающие аллергию у жильцов. Отсутствие запаха, в отличие от традиционных ресурсов.

В хранении не взрывоопасны, в отличие от газа в газгольдоре, разрешается складирование вблизи жилого строения. Переработка топливных пеллет В котле Валдай осуществляется максимально эффективно, поэтому в атмосферу попадает меньшее количество вредных веществ, в отличии от сгорания дров или угля. Оставшаяся золы после сгорания не превышает 1% массы от первоначального веса топлива.

Эффективные показатели параметров.

Уникальная горелка Валдай сжигает пеллетные гранулы с высоким значением теплоотдачи, не выделяя смол, и не оставляя загрязнений на теплообменнике. Сгорая полностью, пеллетные гранулы, передают все тепло от горения посредством чистого теплообменника теплоносителю. Результативная отдача тепловой энергии, способствует выдачи высокого показателя КПД 90% в работе пеллетного котла Валдай.

Быстрая и легкая очистка

Основной отход сгорания это зола, которая практически вся оказывается в зольнике. Вам попросту потребуется вынуть его и опорожнить. Оставшиеся частицы легко смахнуть обычным веником в совок. Пеллеты после себя не оставляют смоляных отходов. Наклонный телообменник сконструирован с отсутствием возможности скапливания золы, не засоряя поверхность. Верхняя часть котла Валдай имеет дверцу, для удобного доступа в процесса очистки, а производитель комплектует агрегат хитрыми приспособлениями из щеток.

Удобная эксплуатация котла Валдай

Понятная конструкция и простота управления, вот те основные правила, которыми руководствовались инженеры завода Общемаш, проектируя котел Валдай. Все настройки и регулировки может осуществить самый обычный человек не связанный с техническими знаниями и далекий от мира теплотехники.

Хорошо бы еще, для полноты картины, посмотреть со стороны на котел Валдай, а точнее прочитать отзыв о достоинствах непосредственно от владельца:

Леонид Матвеевич, Омск

Еще весной мы в семье приняли решение о замене нашей старой отопительной техники. Верой и правдой прослужил нам твердотопливный котел Лемакс Форвард, но теперь нам захотелось попробовать пеллетный котел «Валдай». Дом у нас не очень большой по меркам современных коттеджей, всего жилой площади 110 м² еще цокольный этаж в 60 м². Одним словом, летом принялись осуществлять задуманное. Осенью, после запуска сразу поняли экономию: расход пеллет составляет всего 30 – 40 кг в сутки.

Температуру держим не меньше 24 градусов по дому. Покупка оправдывает себя с самого начала, доволен ли я? конечно, котел работает без меня, самостоятельно, останавливаю его только для очистки раз в 5 дней. Отзывы пишу нечасто, но тут не удержался. Минусов не вижу.

Пеллетные котлы Валдай

Обозначение на карточках товара:

  • – гарантия 5 лет;
  • – удаленное управление;
  • – автоподжиг;
  • – работа на дровах;
  • – 2 шнека;
  • – чугунная горелка;
  • – увеличенный бункер;
  • – вертикальный теплообменник;

Мощность (кВт): 15

Площадь отопления, до: 150 м2

Бункер: 270 л.

Горелка: Факельная, стальная

Цена: 125 400

Мощность (кВт): 22

Площадь отопления, до: 220 м2

Бункер: 270 л.

Горелка: Факельная, стальная

Цена: 136 000

Мощность (кВт): 33

Площадь отопления, до: 330 м2

Бункер: 270 л.

Горелка: Факельная, стальная

Цена: 154 000

Мощность (кВт): 50

Площадь отопления, до: 500 м2

Бункер: 270 л.

Горелка: Факельная, стальная

Цена: 178 000

Устройство котлов на пеллетах

Системы отопления, использующие в качестве топлива пеллеты, появились в массовой продаже относительно недавно. Основными преимуществами спрессованных топливных гранул, если сравнивать их с древесиной, являются относительно высокая плотность и пониженная влажность. В результате количество тепловой энергии, выделяемой при сгорании пеллет выше, чем у дров (соответственно 4100 и 3400 ккал/кг), и всего на 50% ниже, чем у каменного угля (порядка 6400 ккал/кг). Если соотнести данные показатели со стоимостью перечисленных видов твердого топлива, котлы на пеллетах окажутся наиболее выгодными.

Составные элементы котла на пеллетах:

  • бункер для загрузки топлива;
  • горелка, зажигание которой происходит при поступлении гранул;
  • шнек, осуществляющий подачу пеллет из бункера в камеру сгорания;
  • средства автоматизации подачи топлива и розжига горелки.

Пеллеты подаются в камеру сгорания порциями. В процессе утилизации топлива включается встроенный вентилятор, обеспечивающий принудительную тягу, а тепловая энергия передается посредством теплообменника на теплоноситель. Как только первая порция топлива начинает догорать, температура внутри камеры падает, что фиксируется датчиками и подается сигнал для загрузки следующей порции гранул. Образующаяся при сгорании пеллет зола опадает сквозь решетку колосника в специальную емкость.

Функциональные особенности пеллет:

  • после сгорания топливной гранулы образуется существенно меньше отходов в виде золы: максимум около 3% от изначальной массы топлива;
  • в сухом помещении гранулы могут храниться сколько угодно долго, не теряя своих свойств;
  • пеллеты будут выделять достаточное количество тепловой энергии при горении только в случае принудительной подачи воздуха;
  • для бытового использования лучше всего подходят пеллеты из сосновых пилок или из смеси отходов древесины хвойных пород и коры.

Практика применения пеллетных котлов по отзывам владельцев оборудования, работающего на гранулах, свидетельствует о том, что для него характерен высокий коэффициент полезного действия, а полу-автоматизированная подача топлива и контролируемое горение пеллет существенно облегчают эксплуатацию данной техники.

Ведущие производители

На рынке сейчас присутствуют устройства российских и зарубежных производителей.

Котлы российского производства

Несмотря на то, что большинство владельцев сходится на том, что у них недостатков больше, чем достоинств, российские пеллетники производят несколько серьезных предприятий:

  1. Стоит выделить «Апельсины» производства «НКЦ Бийскэнергопроект», получившие свое название за яркий цвет. Их характеризует оптимальное соотношение цены и качества и КПД 93% при простоте и надёжности использования. «Апельсин» оборудован электронным управлением, автоматизированной загрузкой топлива и принудительной вентиляцией. Ориентирован на отечественный рынок паллет с их качеством. При этом стоимость «Апельсинов» в среднем составляет 150 тысяч рублей.
  2. Котлы «Старт» производятся в Челябинске, однако, в их комплект входят польские горелки объемного горения, которые позволяют добиться полного сгорания топлива и высокого КПД. «Старт» -котел комбинированный и, кроме пеллет, может работать на угле и на дрова, мелкой щепе. Для этого в комплекте есть колосниковая чугунная решётка, которая устанавливается вместо горелки. Цена в пределах 130−250 тысяч рублей.
  3. Красноярский Zota Pellet потребляет различные виды топлива, в его функции входит возможность управлять процессом обогрева с помощью СМС-сообщений. В линейке пять моделей мощностью от 15 до 100 кВт, которые применяются в закрытых системах отопления (с принудительной циркуляцией). По отзывам функционально они соответствуют финским Auterm Biomatic, но вдвое дешевле, а модели той же ценовой категории Grandeg на ступень ниже по функциям.
  4. Пеллетники «Куппер» ООО «Теплодар» из Новосибирска, мощность которых от 10 до 40 кВт, представляют собой переделанные обычные твердотопливные котлы с пеллетной горелкой. Владельцы отмечают его низкую цену около 80 тыс. рублей в зависимости от модели, сложность настройки, необходимость подбора качественных пеллет и мелких доработок вроде шлифовки болта шнека (очень выступает, из-за этого застревают пеллеты в бункере).

Поселок у нас небольшой, газ обещали провести года через три. Хотелось поставить отопление на твердом топливе, но дрова и хранить негде, и заниматься некогда. Сервисники к нам не поедут, поэтому выбирал котел от серьезного специализированного завода. Выбрал «Куппер», который в полтора раза дешевле, чем той же мощности у других производителей. На разницу в цене как раз два года отапливать буду дом в 100 квадратных метра.
