Как сделать пиролизную печь своими руками

Критерии выбора

При желании будет легко подобрать готовую модель, параметры которой соответствуют требованиям, но зачастую увлеченные идеями изобретателей домашние умельцы делают пиролизные печи своими руками. При выборе варианта газогенераторной установки учитывают ряд моментов:

  • назначение пиролизного агрегата. Для отопления сарая, курятника, гаража или других технических помещений выбирают относительно компактную металлическую или кирпичную конструкцию. Для обогрева дома в приоритете строительство кирпичной печи длительного горения. Для туристических целей выбирают походную пиролизную печь портативного типа,
  • мощность устройства. В зависимости от параметров обогреваемого объекта определяется необходимая мощность газогенератора,
  • мобильность конструкции. Кирпичная пиролизная печь стационарна, устройство возводится на постоянном месте эксплуатации. Практически все виды металлических газогенераторов мобильны.


Для туристических целей выбирают походную пиролизную печь портативного типа

Для качественной работы пиролизной печи требуется наличие твердого топлива определенной влажности, запасы которого хранят в подсобном помещении.

Принцип работы пиролизных котлов и их особенности

Создавая пиролизные котлы своими руками, люди стремятся сэкономить денежные средства в своем кошельке. Если газовое оборудование стоит довольно дешево, то твердотопливные агрегаты просто поражают своей ценой. Более-менее приличная модель мощностью 10 кВт обойдется в 50-60 тысяч рублей – дешевле провести газ, если рядом проходила бы газовая магистрально. Но если ее нет, то выходов два – приобретать заводское оборудование или делать его самостоятельно.

Изготовить пиролизный котел длительного горения своими руками можно, но сложно. Давайте для начала разберемся, для чего вообще нужен пиролиз. В обычных котлах и печах дрова сгорают традиционным способом – при высокой температуре, с выбросом продуктов сгорания в атмосферу. Температура в камере сгорания составляет порядка +800-1100 градусов, а в дымоходе – до +150-200 градусов. Таким образом, солидная часть тепла просто улетает наружу.

Прямое сгорание дров применяется во многих отопительных агрегатах:

Твердотопливные пиролизные котлы могут использовать несколько видов топлива, в том числе отходы деревообрабатывающего производства и сельскохозяйственной переработки.

  • Твердотопливные котлы;
  • Печи-камины;
  • Камины с водяными контурами.

Главным преимуществом данной методики является то, что она отличается простотой – достаточно создать камеру сгорания и организовать отвод продуктов сгорания за пределы оборудования. Единственным регулятором здесь становится дверка поддувала – регулируя просвет, мы можем отрегулировать интенсивность горения, тем самым воздействуя на температуру.

В пиролизном котле, собранном своими руками или купленном в магазине, процесс сгорания топлива идет несколько по-другому. Дрова здесь сгорают при низкой температуре. Можно сказать, что это даже не горение, а медленное тление. Древесина при этом превращается в подобие кокса, одновременно выделяя горючие пиролизные газы. Эти газы отправляются в камеру дожигания, где сгорают с выделением большого количества тепла.

Если вам кажется, что данная реакция не даст особого эффекта, то вы глубоко заблуждаетесь – если заглянуть в камеру дожигания, то здесь будет видно ревущее пламя ярко-желтого, почти белого, цвета. Температура сгорания – чуть выше +1000 градусов, а тепла в этом процессе выделяется больше, чем при стандартном горении древесины.

Для того собранный своими руками пиролизный котел смог показать максимальную эффективность, необходимы дрова с низким содержанием влаги. Влажная древесина не даст оборудованию выйти на полную мощность.

Реакция пиролиза знакома нам еще со школьного курса физики. В учебнике (а может и в лабораторном кабинете) многие из нас видели интересную реакцию – древесина помещалась в стеклянную запечатанную колбу с трубкой, после чего колба нагревалась над горелкой. Через несколько минут древесина начинала темнеть, а из трубки начинали выходить продукты пиролиза – это горючие газы, которые можно было поджечь и понаблюдать за желто-оранжевым пламенем.

Аналогичным образом работает и пиролизный котел, собранный своими руками:

На одной загрузке топлива пиролизные котлы работают около 4-6 часов. Так что большим и стабильно пополняемым запасом дров стоит озаботиться заранее.

  • В топке разжигаются дрова до появления устойчивого пламени;
  • После этого доступ кислорода перекрывается, пламя гаснет почти полностью;
  • Запускается дутьевой вентилятор – в камере дожигания появляется высокотемпературное пламя.

Устройство пиролизного котла довольно простое. Основными элементами здесь являются: камера сгорания, в которой складированы дрова, и камера дожигания, в которой сгорают продукты пиролиза. Передача тепла в отопительную систему осуществляется через теплообменник

В схеме пиролизного котла ему уделяется особое внимание

Все дело в том, что теплообменники в пиролизных котлах, собранных своими руками, устроены не так, как в газовом оборудовании. Продукты сгорания с воздухом проходят здесь через множество металлических труб, омываемых водой. Для увеличения эффективности котловая вода омывает не только сам теплообменник, но и все другие узлы – здесь создается своего рода водяная рубашка, которая отбирает излишки тепла от раскаленных элементов котельного агрегата.

Принцип работы печей

Пиролизом органического сырья называется нагрев биомассы до высокой температуры без доступа воздуха.

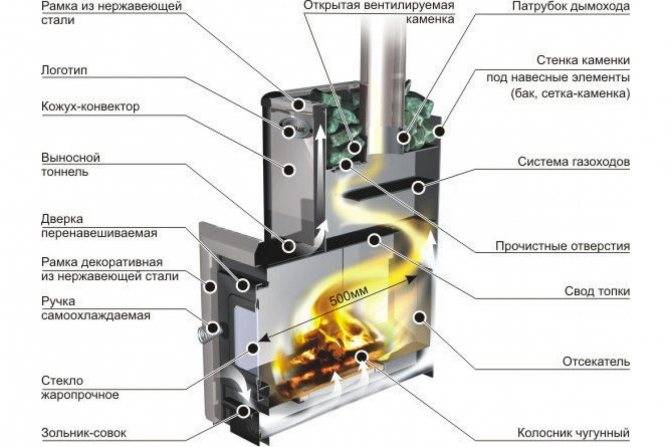

Подробное строение пиролизной печи

При таких условиях топливо преобразуется в смесь из трёх видов:

  • уголь (твёрдое);
  • органические газы (газообразное);
  • масла (жидкости).

В зависимости от колебания температуры и скорости протекающих процессов, процентное содержание древесного угля, газа и масел меняется.

Преимущества такого сжигания дерева в сравнении с традиционными:

  • большая эффективность при одинаковом количестве сырья;
  • незначительное отрицательное влияние на окружающую среду (например, по такому параметру, как СО2);
  • небольшое образование твёрдых несгоревших частиц (золы).

Большинство бытовых пиролизных печек и котлов работают на дровах или брикетах. Качественные установки способны функционировать на смешанном сырье (черенки, кора, стружка, опилки, поленья). Независимо от видов топлива, в них происходит три процесса:

  1. Сушка и нагрев древесного материала в бункере с выделением газообразных компонентов.
  2. Сжигание газообразных продуктов.
  3. Сжигание твёрдых компонентов (древесного угля).

Пиролизная печь отлично подойдет для дачи

Каждый из этих этапов требует различных условий, поэтому правильное распределение температуры и других факторов, влияющих на химию процессов, является основой эффективной работы установки. Древесину сушат при температуре ниже 200°C. Процесс пиролиза начинается около 300°C. При этой температуре целлюлоза, как основной компонент древесины, разрушается с образованием лёгких соединений. Ближе к соплу температура в печи пиролизного горения поднимается до 200-700°C. Там биомасса освобождается от летучих соединений и превращается в древесный уголь.

Подробнее о пиролизной печи:

Что такое печи с двойным дожигом. Устройство и преимущества

В настоящее время на рынке можно встретить огромное количество отопительных печей и каминов, при этом продавцы, расхваливая свой товар, расскажут Вам о большом количестве дополнительных функций, таких как длительное горение, подвод воздуха или даже — двойной дожиг. А что такое двойной дожиг? Какие преимущества он дает и так уж ли он необходим владельцу печи или камина? В данной статье мы постараемся ответить на все вопросы касающихся функции двойного дожига дымовых газов в современных печах и каминах.

Сам термин дожиг дымовых газов подразумевает, что догорают какие-то дымовые газы. Что это, и о каких газах речь? Возможно, для кого то будет неожиданностью, но при сгорании твердого топлива, например дров – горят газы! Да именно газы, образуются в процессе сгорания дров, и с участием содержащегося в воздухе кислорода обеспечивают пламя с выделением тепла.

Как работает печь с двойным дожигом

Так, что же из себя представляет печь с двойным дожигом, и как она обеспечивает этот дожиг дымовых газов? Прежде всего, особенностью таких печей является особая конструкция топки, в которой специальным образом происходит забор дополнительного воздуха, потоки которого распределяются по системе каналов, нагреваются и подаются в камеру сгорания.

Распределение потоков воздуха в печах каминах с двойным дожигом

Условно, по этапно, процесс двойного дожига можно описать так:

  1. Дополнительный воздух поступает через отверстия забора воздуха
  2. Проходя через каналы вдоль стенки топочной камеры воздух нагревается, в результате нагрева образуется давление
  3. Предварительно нагретый воздух, через ряд отверстий в верхнем уровне камеры сгорания подается в топку печи
  4. Смешиваясь с дымовыми газами, обеспечивает их более полное сгорание.

На приведенном ниже видео показан процесс двойного дожига в современных датских печах каминах Morso серии 7110. На данном видео ролике Вы можете увидеть подачу в камеру сгорания дополнительно подогретого воздуха через два ряда отверстий в топке данной печи.

Как отличить печь с двойным дожигом от обычной печи

Конечно, можно положится на слова продавца о наличии данной функции у понравившейся печи или камина. Однако не стоит забывать, что продавец прежде всего планирует заработать, продав Вам товар, пускай даже не самого высочайшего качества, пользоваться сам он им не намерен. По этому, не стоит покупать печь для своего дома абы где, а только в местах с хорошей репутаций, где продавцам можно доверять.

Визуально, наличие функции двойного дожига можно определить заглянув в топку печи. У печей с функцией длительного горения в верхней части топки можно увидеть ряд отверстий для подачи предварительно нагретого воздуха.

Ряд отверстий для подачи дополнительного воздуха в топку печи при двойном дожиге

Однако, следует учитывать, что некоторые недобросовестные производители, просто создают отверстия в топке печи, эмитируя наличие функции двойного дожига

Поэтому, прежде чем выбрать и купить печь камин, лучше обратить внимание на репутацию производителя

Преимущество печей с функцией длительное горение

Печи с функций длительное горение, несомненно имеют ряд преимуществ перед обычными печами:

  • Красивое горение – печи с двойным дожигом, как правило обеспечивают более красивое сгорание. Пламя в такой печи более объемно, имеет завораживающую красивую форму.
  • Эффективность печи – такие печи более эффективно используют топливо (дрова), которые сгорают практически полностью, оставляя минимум золы. Дополнительный воздух в топке печи, смешиваясь с дымовыми газами, обеспечивает их более полное сгорание. Так достигается максимальная высокая температура и теплоотдача камина.
  • Сохранность дымохода. В печах с двойным дожигом образуется и попадает в дымоход минимальное количество сажи и копоти. В печах с обычным режимом горения напротив, образуется большое количество сажи, которая попадая в дымоход смешивается с влагой, образует агрессивную среду и приводит к его коррозии. Дымоход при использовании печей длительного горения будет служить более длительное время.
  • Экологичность. Топливо в печах с двойным дожигом, сгорает практически полностью, с минимальными выбросами в атмосферу продуктов сгорания, и практически не загрязняют окружающую среду. Жители Российской Федерации не предают большого значения экологической безопасности, а к примеру в странах Евросоюза – установлены зоны контроля дымовых выбросов, где запрещено использовать печи без двойного дожига. И многие производители отказываются от производства старых моделей печей и каминов без двойного дожига.

Особенности пиролизной печи

Если вы установите в гараже или любом другом помещении пиролизную печь, то можете быть уверены, что она очень экономично расходует масло. Кроме того, топливо можно достать почти или совсем бесплатно, особенно если вы автолюбитель. В процессе работы с печью вы не столкнетесь с проблемой образования дыма. Печь и вовсе неспособна выделять вредных для здоровья газов и паров. В дополнении ко всему, печь обладает очень значительной теплоотдачей. По оценкам пользователей, КПД достигает почти 80%. Таким образом, если установить в помещении с площадью, равной 42 м2, такую печь, то она станет отлично обогревать пространство.

Пиролизные печи достаточно просты в использовании. Для работы будет необходимо заправлять отсек маслом. А если требуется, можно и регулировать интенсивность горения, пока не удастся добиться оптимального уровня отдачи тепла. Корректировка производится посредством закрытия или открытия крышки поддувала, которая располагается непосредственно над заливочным отверстием. При необходимости получить высокую мощность и обогреть помещение в короткие сроки требуется только полностью открыть крышку, что обеспечит приток воздуха, посредством этого можно добиться разогрева до 900 оС.

Основные типы конструкций самодельных печей

Вот основные типы конструкций:

  • неразборная;
  • частично разборная;
  • полностью разборная.

Преимущества неразборной конструкции в максимальной жесткости и прочности, главный минус в больших размерах. Частично разборная печь состоит из нескольких блоков, поэтому ее прочность и жесткость напрямую зависят от этого же параметра каждого блока.

По типу сжигания топлива данные устройства разделяют на 3 основных конструкции:

  • традиционная;
  • с нижней подачей вторичного воздуха;
  • с верхней подачей вторичного воздуха.

Первая состоит из стенок и дна, поэтому ее конструкция наиболее примитивна и проста в изготовлении. Вторая заметно сложней, ведь она образована из наружного и внутреннего корпусов, установленных на общем дне. Между наружным и внутренним корпусом свободно проходит вторичный воздух, который не попал через отверстия колосника.

Негативное влияние пониженных нагрузок

Помимо этого, во время расчётов, следует учесть негативное влияние на всю топливную систему, работы, с пониженной нагрузкой.

  • При избыточной мощности происходит повышенная конденсация влаги на теплообменниках и поверхностях дымохода, при замедленных режимах. Следовательно, установка должна быть подобрана таким образом, чтобы подавляющее большинство времени, горение проходило с максимально эффективной производительностью и температурой теплоносителя, до 80 – 90оС. Пользование подобного агрегата нерегулярно или для периодической протопки на даче, будет совсем не рационально.
  • Не меньшее влияние при расчётах, имеет вид используемого топлива. Калорийность которого, как и его влажность, значительно влияет на получаемую мощность и создаёт некоторую дельту до 25 -30%.
  • При использовании угля, особо тепло нагруженные поверхности вторичной камеры дожига, должны быть защищены футеровкой, обычно это шамотный кирпич.
  • В качестве главного материала стоит использовать чугун, благодаря его устойчивости к выгоранию и деформациям. Но, как известно, работа с ним в кустарных условиях почти невозможна, поэтому изготовление печи таких параметров, своими руками исключено.
  • Для домашних умельцев основным материалом является конструкционная сталь, желательно имеющая жаропрочные характеристики, в ином случае недостаток термостойкости придётся компенсировать толщиной стенок.

Топливо для пиролизных теплогенераторов

Дрова являются основным и самым эффективным сырьём для пиролиза, причём лучшим вариантом считаются твёрдые лиственные породы древесины. Но пиролизные печи способны работать и на других видах твёрдого топлива органического происхождения. Это может быть:

  • торф,
  • уголь/кокс,
  • жмых, солома,
  • стружка и щепа древесины,
  • топливные брикеты,
  • пеллетные гранулы.

Обратите внимание! В газогенераторных печках можно утилизировать полимеры, резину, вторичную древесину и другие горючие отходы. Главное, чтобы в каждой такой загрузке было не менее 75 процентов нормального органического топлива. Физические характеристики топлива (и особенно его качество) сказываются на эффективности пиролизных печей

Например, если на дровах имеется толстая и плотная кора, выход продуктов пиролиза будет в полтора-два раза меньше номинального. Такой же негативный эффект наблюдается при сжигании древесины, поражённой гнилью. Многое зависит от размера дров: считается, что крупные поленья обеспечивают большую длительность процесса, но снижают общую энергоэффективность теплогенератора, хотя в некоторых конструкциях можно использовать даже нерубленные чурки

Физические характеристики топлива (и особенно его качество) сказываются на эффективности пиролизных печей. Например, если на дровах имеется толстая и плотная кора, выход продуктов пиролиза будет в полтора-два раза меньше номинального. Такой же негативный эффект наблюдается при сжигании древесины, поражённой гнилью. Многое зависит от размера дров: считается, что крупные поленья обеспечивают большую длительность процесса, но снижают общую энергоэффективность теплогенератора, хотя в некоторых конструкциях можно использовать даже нерубленные чурки.

Основные типы сырья для пиролиза

Обратите внимание! Для нормального функционирования пиролизной печи необходимо использовать хорошо высушенное топливо. Дело в том, что при термодеструкции влажной древесины выделяется большое количество водяных паров, которые смешиваются с пиролизными газами и препятствуют процессу горения. Условия эффективного протекания процесса пиролиза для каждого вида сырья будут существенно отличаться, поэтому при изготовлении пиролизной печи своими руками чертежи необходимо корректировать, чтобы адаптировать конструкцию под конкретное топливо

Условия эффективного протекания процесса пиролиза для каждого вида сырья будут существенно отличаться, поэтому при изготовлении пиролизной печи своими руками чертежи необходимо корректировать, чтобы адаптировать конструкцию под конкретное топливо.

Преимущества и недостатки пиролизных печей

Ничто в этом мире не является идеальным, поэтому даже дровяные печи длительного горения не лишены недостатков. Основными из них являются следующие:

  • Цена на современные технологичные пиролизные печи длительного горения с хорошими показателями по КПД будет довольно высокой. Впрочем, можно существенно сэкономить средства, сконструировав отопительный прибор своими руками.
  • Пиролизные котлы промышленного производства зачастую требуют обеспечения дополнительным бесперебойным электропитанием своих вспомогательных узлов: систем нагнетания воздуха (наддува камеры сгорания), насосов водяного отопительного контура, датчиков, и.т.д.
  • Печи длительного горения являются более привередливыми в плане требований ко влажности дровяных поленьев. Недостаточно просушенные дрова, помещенные в топку пиролизного котла, легко могут потухнуть, прекратив работу всей отопительной системы.
  • По сравнению с газовыми (электрическими) котлами, бойлерами или колоноками, печи длительного горения имеют значительно большие размеры, а также требуют наличия дополнительного свободного пространства для хранения дров.
  • Подбрасывать топливо для пиролизного котла придется вручную, эту операцию нереально полностью на 100% автоматизировать.
  • Более сложное устройство водяного контура по сравнению с отопительными установками иных типов. Дело в том, что слишком переохлажденный теплоноситель, вернувшись из батарей в теплообменник котла, может прервать тление дров и погасить топку. Чтобы избежать подобную ситуацию, приходится монтировать дополнительную трубу (так называемый «байпасс»), позволяющую подмешивать к холодной воде уже подогретую. Естественно, с ростом сложности конструкции контура отопления увеличивается и общая стоимость всего устройства.

На первый взгляд, перечень недостатков дровяных печей длительного горения кажется весьма внушительным. И у многих возникает закономерный вопрос: почему этот тип печей настолько популярен и пользуется таким хорошим спросом? Ответ прост и очевиден: все недостатки пиролизной установки с лихвой компенсируются теми преимуществами, которые получает хозяин такого устройства:

Энергия топлива используется практически на 100%. Все загруженные дрова сгорят дотла, полностью передав свое тепло отапливаемому помещению. Качественные печи длительного горения промышленного изготовления имеют фантастические показатели коэффициента полезного действия, вплоть до 90 процентов. Для большей наглядности мы приведем ниже таблицу, в которой сравнивается эффективность работы котлов различных видов.

Сравнение показателей эффективности использования топлива в котлах разных типов

  • Дровяные печи длительного горения удобны и просты в обслуживании, они почти не производят никаких отходов. От дров не остается ничего, кроме горсти золы.
  • Экологичность отопительной системы. При полноценном пиролизном горении в атмосферу выделяется только водяной пар и углекислый газ. Во время работы качественной пиролизной печи вы не почувствуете никаких посторонних неприятных запахов, по сравнению с печкой обычной. Это объясняется тем, что источником таких ароматов являются недогоревшие сложные органические соединения. В печи длительного горения окисление топлива происходит на 100%, потому ее спокойно можно топить даже производственными отходами.
  • Одной «заправки» поленьями хватает на 10-15 (а иногда и более) часов непрерывной работы. Настолько долго ни одна обычная дровяная печка гореть не сможет.
  • Система отопления на базе пиролизного котла очень быстро прогревает дом и входит в рабочий режим.
  • Мощность работы отопительного прибора, использующего эффект пиролиза, можно легко и плавно регулировать, так же, как и газового либо электрического. В отличие от обычных твердотопливных установок, в печи длительного горения основное тепло выделяет сжигаемый в отдельной камере газ. Соответственно, управляя уровнем подачи кислорода в топку мы с легкостью изменим и тепловыделение всей системы.

Принцип работы пиролизной печи

Отличительной чертой пиролизной печи своими руками от обычной является то, что топливо в ней сгорает тогда, когда образуется недостаток кислорода. И это удивительно, потому что в обычных конструкциях топливо сгорает, если есть большое количество кислорода и это обеспечивает нормальное функционирование всей системы обогрева.

Как происходит процесс пиролиза? Когда сжигается углеводородное топливо, начинается процесс окисления и выделения тепла. Топливо под влиянием высокой температуры сгорает не до конца, выделяя при этом большое количество различных газов. Чем выше температура будет при недостатке кислорода, тем интенсивнее начинают выделяются эти газы.

К примеру, если сжигать древесное топливо, то будут выделяться такие газы, как уксусная кислота, ацетон, метиловый спирт. Вместе с ними в дымоход поступают различные смолистые соединения и частицы древесного угля. Эти несгоревшие остатки можно повторно сжигать, потому что они вполне горючи. Газы, не сгоревшие до конца, могут выделяться при сжигании любого топлива, такого как естественная органика или нефтепродукты. Различное топливо имеет разную температуру горения. Так, нефтепродукты могут гореть при температуре 800−900 градусов, а дрова сгорают при 500 градусов.

Таким образом, принцип работы пиролизной печи своими руками заключается в сжигании этих газов. Именно поэтому такие печи по-другому называются газогенераторами. Пиролиз – это процесс разложения топлива на составляющие части при его нагревании, с последующим их сжиганием и выделением тепла.

Делаем своими руками

Сделать самостоятельно пиролизную печь, работающую на дровах,также довольно затратное мероприятие, потому как нужны только дорогостоящие материалы. Несмотря на дороговизну, такой метод обойдется значительно дешевле, если сравнивать с покупкой готового пиролизного котла.

Печь из металла

Корпус будущей конструкции должен быть выполнен из особо прочного материала, идеальным выбором в данном случае будет легированная сталь. Также потребуются инструменты:

  • сварочный аппарат;
  • огнеупорные кирпичи —15 шт;
  • электроды — 5 упаковок;
  • дрель;
  • угловая шлифовальная машинка — диаметр 230;
  • лист метала — толщина — 4мм, размер — 7.5 кв. м;
  • датчик для измерения температуры;
  • колосники;
  • круги для шлифовальной машинки — 10шт;
  • вентилятор;
  • дверцы —2 шт;
  • трубы: сечение 57×3,5 мм, длина — 8 м, сечение — 15,9×4,5 мм, длина — 0,5м, сечение — сечение —32×3,2 мм и длина — 1 м;
  • профилированные трубы: сечение — 2,0×30×60 мм 1,5 м, сечение —2,0×40×80 мм и длина — 1 м;
  • стальные полосы: сечение 80×5 мм 1 м, сечение 20×4 мм 7,5 м, сечение 30×4 мм 1,5 м.

Схемы для металлических пиролизных печей разрабатываются с учетом индивидуальных характеристик помещения и потребностей владельцев, но общие положения одинаковы для всех.

Тонкости и полезные советы:

  • Необходимо сварить корпус из легированной стали. Если используется другой металл, лучше делать конструкцию двухслойной.
  • На местах расположения зольной и топочной камеры вырезаются проемы для дверей.
  • Зольник необходимо отделить чугунным колосником.
  • В камеру газификации устанавливается отдел подачи воздуха с заслонкой. Канал прохода пиролизных газов и систему подачи воздуха нужно делать на максимальном расстоянии друг от друга.
  • В проделанные ранее проемы устанавливаются двери из жаропрочной стали, усиленные уголком или чугунные.
  • Камеры изнутри выкладываются шамотным кирпичом.
  • Для регулировки тяги в дымовой трубе устанавливается шибер. Дымоход нужно делать из утепленной трубы.

Кирпичная печь

Для печи мощностью в 30 кВт потребуется:

  • керамический кирпич — 400шт;
  • шамотный кирпич — 100шт;
  • стальной лист размером 6×1,5 м., с толщиной стенки не менее 4мм;
  • чугунные колосники — 3шт;
  • вентилятор — мощность не менее 300 Вт;
  • рычажный терморегулятор;
  • дверцы для поддува и топочной — 2шт;
  • сварочный аппарат;
  • дрель;
  • болгарки с разными диаметрами круга;
  • трубы разного диаметра;
  • профильная труба — 80×40;
  • электроды;
  • температурный датчик.

Подготовка

В первую очередь подготавливается место для установки. На выбранной площади необходимо демонтировать полы и вырыть яму для закладки фундамента, глубиной не менее метра. Чтобы избежать перекоса конструкции, фундамент должен быть с большей площадью, чем печь. Сначала укладываются слои из песка и щебня по 10 см каждый. Они плотно утрамбовываются и разравниваются, заливаются бетоном. Высота фундамента — на 8-10 см выше уровня пола.

Проводится разводка системы обогрева по комнатам. Если в качестве теплоносителя будет использоваться вода, то в проекте предусматривается наличие резервуара.

Кирпичи тоже необходимо подготовить, заранее замочив в воде на пару часов. Это исключит деформацию скрепляющего раствора в будущем. Швы будут затираться раствором сметанообразной консистенции из глины, разбавленной водой. Если в глину будет добавляться песок, то его нужно предварительно просеять, так в раствор не попадут крупные фракции. Доля песка в растворе не должна быть выше 30%.

Порядовка

Периметр печи выкладывается керамическим кирпичом, внутренние перегородки — шамотным.

Первый ряд укладывается по всей площади фундамента.
Следующий ряд укладывается под площадь печки.
Дальше ряды выкладываются согласно подготовленному чертежу. После каждых 2-3 рядов делаются суточные перерывы для закрепления раствора.
Металлические детали устанавливаются сразу при кладке соответствующего ряда

Между кладкой и деталями нужно хорошо заделывать щели, потому что при нагревании металл будет расширяться и может повредить швы.
В топливник устанавливается колосниковая чугунная решетка, которая размещается с небольшим зазором.
Топка укомплектовывается вентилятором.
После обустройства топки печь выкладывается до конца, согласно выбранной схеме.
Особое внимание необходимо уделить выкладке дымохода. Он просчитывается заранее и выкладывается с соблюдением параметров

Нарушение может привести к ухудшению тяги.

Единого механизма для выкладки пиролизных печей не существует, все пропорции должны быть рассчитаны с учетом пространства конкретного помещения. Мы подготовили несколько схем разных печей, однако лучше при проектировании будущей конструкции и проведении расчетов обратиться к специалисту печного дела.

Особенности и устройство пиролизной печи

Стоит разобраться, в чём отличие конструкции стандартной печи, работающей на твёрдом топливе, и благодаря чему происходит длительное горение топлива. Если вы когда-нибудь сталкивались с классическими устройствами, то, наверняка, в курсе, что дрова горят очень интенсивно. Чтобы сделать процесс медленнее, нужно либо добавлять больше дров, либо применять уголь, что будет отдавать намного больше теплоэнергии и при этом продлит время работы оборудования.

Принцип работы пиролизной печи длительного горения существенно отличается. Это обусловлено следующими параметрами:

  1. Имеют полностью герметичную топочную камеру, из-за которой подача кислорода становится намного медленнее и тем самым обеспечивается низкая интенсивность горения топлива.
  2. При контакте с высокими температурами древесный материал распадается сразу на две составляющих: кокс и пирогаз. В период работы отопительного оборудования они также сгорают и почти без отходов. Таким образом, пиролизная печь может функционировать от 6 до 36 часов на единичной топливной закладке (многое зависит от размера камеры cгорания).

Пиролиз – это разложение веществ органики (т.е. топлива) под воздействием температур на твёрдые остатки и пирогазы при нехватке воздуха.

Что касается конструктивных особенностей, пиролизная печь современного типа имеет верхнюю и нижнюю камеры. Камера сверху предусмотрена для топливной закладки и первичного горения, камера снизу необходима для сбора газа, который выделяется из тлеющего материала.

Принцип работы пиролизных печей с камерой сбора газа сверху

Скопленные газы в процессе горения отдают энергию теплообменнику оборудования. Горение в автоматическом режиме корректируется автоматикой – вентилятором, в функции которого входит нагнетание воздуха.

Поленья или другой вид топлива загружают чаще всего в верхнюю топку.
