Пиролизный котел своими руками пошаговая инструкция

Сборка двухкамерной топки

Материалом для изготовления стенки камер лучше выбрать горячекатаный лист толщиной не менее 8 мм, в идеале — 10–12 мм. Чем толще металл, тем сложнее процесс сваривания, однако конструкцию из слишком тонкой стали гарантированно поведёт и выкрутит в непредсказуемых направлениях. Именно поэтому среди деталей, из которых собирается котёл, не должно быть мелких элементов с соотношением сторон более 2:1.

Основа двухкамерной топки — наружные боковые стенки. Они общие для обеих камер, соединяются посредством передней стенки, в которой проделаны два прямоугольных отверстия для дверец. Нижнее отверстие предназначено для обслуживания камеры сгорания, его высота должна быть порядка 120–150 мм, ширина — не менее 300 мм, располагается отверстие с отступом в 150 мм от нижнего края. Верхнее отверстие предназначено для загрузки камеры газификации, чем оно будет больше — тем лучше, располагаться отверстие должно не ближе 100 мм к верху камеры. Снизу и сзади топка замыкается цельными листами, которые вырезают по внешним габаритам топочной камеры, но не приваривают до окончания сборки внутренних деталей. Сверху котёл накрывается листом номинального сечения.

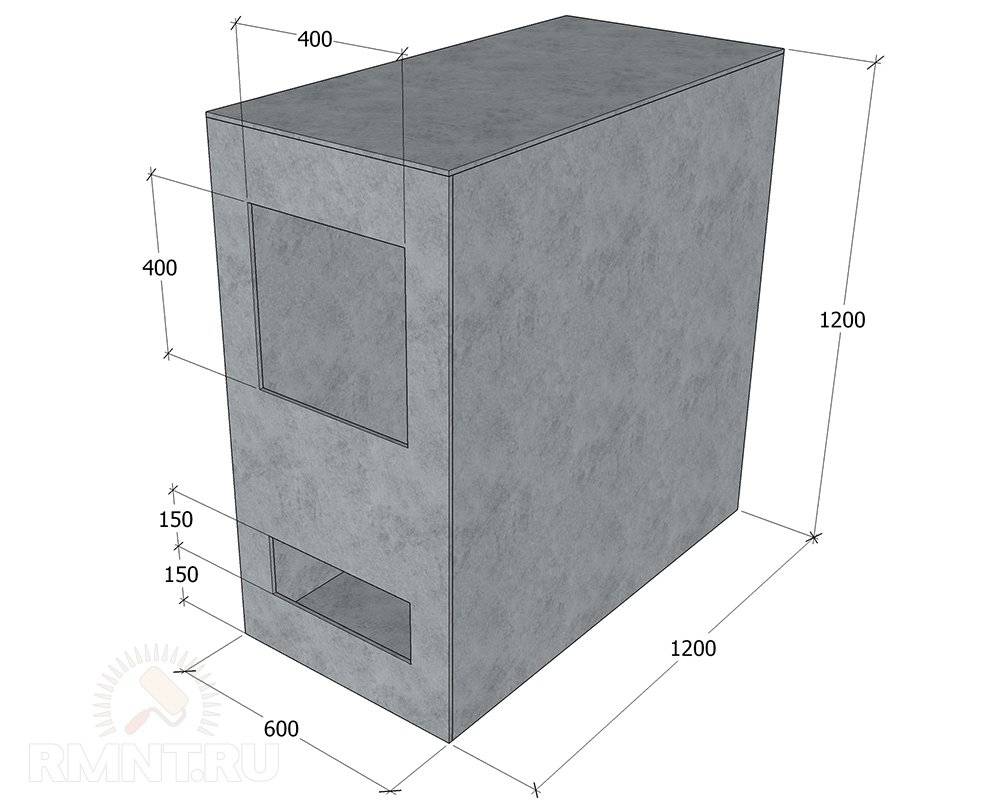

Пример размеров пиролизного котла

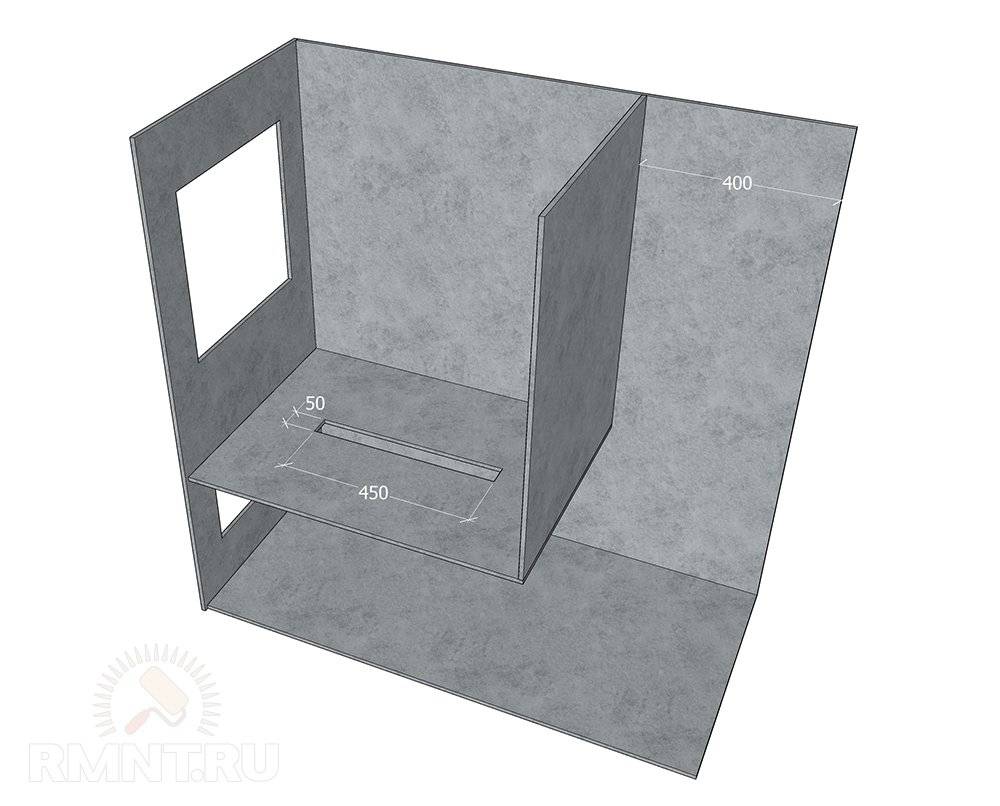

Разделять камеры газификации и сгорания будет цельная плита, ширина которой соответствует внутреннему расстоянию между стенками, а длина — на 400 мм меньше. В задней части плиты вертикально приваривается цельная перегородка, которая отделяет камеру загрузки по всей высоте, по центру вдоль горизонтальной части вырезается отверстие шириной 50 и длиной в 400–600 мм. Собранную Г-образную перегородку не приваривают до завершения сборки теплообменника.

Пиролизный котел своими руками изготовление и правила безопасности

Правила безопасности во время изготовления пиролизного котла

во время работ используйте перчатки;
при сварке наденьте защитный шлем;
при использовании электро-инструментов соблюдайте расстояние не менее 50см;
детали конструкции храните в защищенном месте — подальше от детей и животных;
не смотрите на сварку не вооружённым глазом;
помещение для котла должно быть изолированным от окружающих факторов. В нём неоходимо установить вентиляционную систему;
стенки и фундамент для котла должны состоят из жаропоглашающих материалов.

Правила безопасности при эксплуатации самодельного пиролизного котла

не прислоняйтесь телом к котлу;
при эксплуатации устройства пользуйтесь перчатками;
не забывайте подливать воду;
не оставляйте открытыми камеры для закладки дров и шлака;
не устанавливайте возле агрегата никаких конструкций, особенно из дерева;
при удалении шлаков пользуйтесь лопаткой;
не засовывайте не зашищенные руки в камеры котла.

Пиролизный котел в системе отопления

Выбор топлива для твердотопливного котла

Многие пользователи твердотопливных котлов относятся к выбору топлива очень внимательно. Это совсем не удивительно, так как от данного товара зависит и качественная работа агрегата. Тем более, его нужно покупать в больших количествах, не только из-за холодного климата, но и из-за того, что прибор длительного горения предусматривает заправку большими количествами сырья.

Наиболее популярными на сегодняшний день считаются следующие виды заправок:

Не зная, чем лучше топить твердотопливный котел, стоит обратить внимание на брикеты и гранулы, которые отличаются легкостью использования и длинной продолжительностью горения. Но при их использовании существует и значительный минус – высокая цена, которая является производной от трудности изготовления этой продукции. А вот отопления углем выгодно изо всех сторон – его горючее действие довольно длительное, а при сгорании он не выделяет никаких вредных веществ

Не меньшим образом радует и низкая цена материала

А вот отопления углем выгодно изо всех сторон – его горючее действие довольно длительное, а при сгорании он не выделяет никаких вредных веществ. Не меньшим образом радует и низкая цена материала.

Способ загрузки дров как приложение к этому товару является чрезвычайно популярным по той причине, что после сгорания дров черное топливо действует еще в течение длительного времени, увеличивая время к необходимости новой заправки. Хотя, правильным нельзя назвать ни один из способов обогрева, каждый пользователь подбирает подходящий для себя вариант.

Пошаговая инструкция по изготовления пиролизного котла своими руками

Этапы сборки пиролизного котла своими руками

Выберите место для установки пиролизного котла. Пол и стены желательно обшить термоизолирующим материалом. Доступ к агрегату должен быть беспрепятственным. Расстояние между стенами и агрегатом – не менее 20см.
Подготовьте чертежи для котла.
Приобретите материалы для непосредственной изготовки.
По чертежам вырежьте элементы устройства.
Отверстия для труб теплообменника можно вырезать при помощи лобзика ВД 40 и банки. Просто очертите на листе металла банку диаметром 230 мм и вырежьте.
Первым делом сварите листы металла между собой для камеры дожига.
Приварите дно камеры асификации и отверстие под горелку.
Установите трубы в предварительно вырезанные отверстия.
Приварите трубы к конструкции с помощью сварки.
Наметьте места для распорок (их приваривают, чтобы исключить деформацию от давления).
Постепенно, обшевая полученную конструкцию внешним кожухом из металла, приваривайте распорки и, естественно, металлический кожух.
С помощью сварки зафиксируйте металлические выступы для «дверок» (в топочную и зольную камеры).
Изготовьте загрузочную дверь. Продумайте механизм крепления.
Прикрепите к двери уплотнительный шнур и ручки.
Расположите шамот в котле, согласно чертежам (в камере газофикации).
С помощью сварки прикрепите трубы к внешнему корпусу. Одна для подачи воздуха, вторая для дымоотхода.
При желании пройдитесь по листам шлифовальной машинкой.
Установите центробежный вентилятор.
Покройте корпус грунтовкой. Также можно нанести слой термоизоляционной краски.
Подключите электрический беспребойник.
Прикрепите термодатчик к конструкции.

Делая пиролизный котел своими руками, вы можете быть уверены в качестве прибора, а также не ограничены строгими рамками характеристик готовой продукции

Тонкости при изготовке агрегата

проём для горючего сырья следует вырезать немного выше, чем у котлов с твёрдоотпительной системой;
обязателен для установки ограничитель в топливной камере, для контроля воздуха. Его (ограничитель) можно сделать из трубы ( диаметр – 70мм); внизу ограничителя приварите стальной диск. Расстояние между стенок – 40мм;
отсек для топлива сделайте прямоугольным;
если в вашем чертеже котел будет с внутренними трубами – то, их нужно немного изогнуть.

Как происходит сборка конструкции с водяной рубашкой

Изготовления дымохода осуществляется в следующей поочередности операций:

Аккуратно разрезают баллон в верхней части. Из получившегося в результате этого колпака впоследствии изготовляется крышка для котла.
Дно баллона оснащается самодельными ножками. Каждую из них перед фиксацией необходимо выставить точно по уровню.

Поршень конструируется в три этапа:

Вырезается стальной круг: в поперечном сечении он должен уступать внутреннему диаметру баллона примерно 35-45 мм. Благодаря боковым зазорам пиролизные газы без помех будут просачиваться во вторичную камеру. По центру круга выполняется отверстие под воздуховод: эта труба должна вставляться в него достаточно плотно.
Далее проводится сварка друг с другом металлического круга и трубы.
Поверх поршневого основания приваривается кусок швеллера.

Для изготовления крышки печи можно использовать верхнюю срезанную часть баллона. На ее поверхности наносится разметка под трубу воздуховода с закрепленным подающим поршнем. При этом необходимо предусмотреть определенный запас для свободного перемещения трубы. По нанесенным линиям производится вырезание. Сбоку самодельная крышка оформляется ручками, для чего используются согнутая в тисках арматура. Теперь можно приступать к установке дымохода вверху импровизированной пиролизной печи. При помощи болгарки делается вырез под заготовку трубы: для скрепления деталей также используется сварка.

На этом основная часть работ по сооружении Бубафони считается оконченной: ее можно запускать в эксплуатацию. Установить печь желательно на заранее обустроенный фундамент.

Суть процесса пиролиза

В пиролизных котлах на твердом топливе используются такие типы органики, которые при температурном разложении дают большой выход летучих горючих веществ. Такие котлы работают не только на дровах (и всех видах топлива из древесины, таких как пеллеты или топливные брикеты), но и на угле, вплоть до коксующихся марок, температура горения которых достигает очень больших значений!

тление топлива

Топливо в пиролизных котлах размещается на колоснике. После поджига загруженной партии топлива, закрывается плотная дверка и начинает работать дымосос. Вследствие этого в камере сгорания поднимается высокая, до 800 градусов температура, однако в ней отсутствует кислород из воздуха для обычного интенсивного горения. Вместо этого органическое топливо тлеет и обугливается, при этом выделяются летучие газы, преимущественно углеводороды.

Под действием конвекции летучие горючие газ поступают в подколосниковое пространство. Вместе с ними мигрирует и азот, находящийся в первично имеющемся воздухе в топке. Под решеткой колосника к смеси газов подмешивается кислород из вторичного контура подачи воздуха. Получившая смесь уже имеет способность к сгоранию. Она сгорает, выполняя полезную функцию (например, нагревая воду в теплообменнике), а кроме того выделившееся тепло поступает обратно к органическому топливу и поддерживает процесс тления.

Как изготовить пиролизный котел своими руками из газового баллона пошаговая инструкция

Для начала требуются чертежи пиролизных самодельных котлов. Их находят в соответствующей литературе или на сайтах домашних умельцев

Важно рассматривать агрегаты с подробным видео и отзывами от реальных владельцев, в процессе эксплуатации совершенствующих собственное изобретение. Из материалов и инструментов потребуются:

Стальные листы и профильные трубы толщиной от 3 мм. Если меньше, то со временем температура горения дров деформирует агрегат и приведет его в негодность в момент работы, что чревато риском прогорания стенок и возникновением пожароопасной ситуации.
Сварочный аппарат постоянного тока и соответствующие электроды.
Дрель с алмазными сверлами и шлифовальная машина с аналогичными дисками.
Комплектующие котла: дверцы, короб зольника, дутьевой вентилятор.

В зависимости от конструкции и чертежей, модели агрегатов отличаются. Если создается пиролизная печь своими руками – прибор отопления лучше держит тепло, в отличие от железа, то к описанному набору добавляется шамотный кирпич и асбестовые или паранитовые листы.

Алгоритм или пошаговая инструкция состоит из следующих пунктов:

По намеченным размерам, приготовленные листы стали и профильные трубы разрезаются. Края заготовок тщательно проходят алмазным шлифовальным кругом – сваривать будет легче и риск пораниться снизится.
Сваривается корпус – на горизонтальную поверхность укладывается заготовка торца, а к ней прихватками крепят стенки, дно и крышку.
Внутри котла располагают топку с колосниковой решеткой. В середине наваривается форсунка для отвода отходящих олефинов – газов с высокой температурой.
Выполняется сборка системы охлаждения. Она состоит из нескольких профильных труб, выходящих за пределы котла.

ПОСМОТРЕТЬ ВИДЕО

Остается приварить на котёл отопления своими руками переднюю стенку, оснащенную поддувальной и загрузочной дверцей, установить агрегат на соответствующую станину и провести испытания.

Устанавливают котел своими руками на бетонную плоскость, залитую по уровню и накрытую асбестовыми листами. Если возможности для заливки нет – вес бетона влияет на фундамент, то полы разбирают, выкладывают кирпичами, устилают паранитом и накрывают листовым железом. Так, безопасность импровизированной котельной будет соблюдена. Пиролизный котёл сделать своими руками — это просто, только надо немного постараться.

Качественные фирмы-производители

Твердотопливные котлы длительного горения представлены зарубежными и отечественными фирмами. Многие модели можно увидеть на фото.

Stropuva

Литовский производитель, предлагающий оборудование для отопления промышленных зданий и больших жилых домов. Принцип работы устройств – прогорание горючего материала сверху-вниз. Изготовитель предлагает устройства для систем с естественной и принудительной вентиляцией. Котлы длительного горения на дровах для дома также предназначены для работы с бурым углем, древесными отходами. Мощность агрегатов – 10 кВт и более. В камеру сгорания можно заложить до 50 кг топлива. Все аппараты просты в эксплуатации.

Stropuva – литовский производитель котлов.

НМК

Новосибирская фирма, специализирующаяся на выпуске отопительных котлов высокого качества. Она предлагает устройства низкой, средней и высокой ценовых категориях. Оборудование соответствует мировым стандартам качества, но адаптировано к условиям российского климата. Продажа возможна в любом уголке страны.

Buderus

Немецкий производитель, который выпускает агрегаты, функционирующие в автономном режиме. Для изготовления используется сталь толщиной до 5 мм. КПД аппаратов достигает 85%. Котлы универсальны, но требовательны к качеству топливного материала.

Buderus – немецкий котел с автоматическим режимом.

Zota

Российская фирма, предлагающая широкий ассортимент устройств, которые работают на дровах, пеллетах, угле. Оборудование предназначено для обогрева промышленных и бытовых помещений. Мощность аппаратов колеблется в пределах 3-400 кВт. Закладку горючего осуществляют 1-2 раза в сутки.

Wattek

Чешский производитель предлагает котлы, характеризующиеся простотой обслуживания и длительным сроком эксплуатации – более 10 лет. Агрегаты изготовлены из стали толщиной 5 мм. Материал устойчив к высокой температуре. В качестве топлива используют дрова, брикеты, уголь, пеллеты. Монтаж котлов не вызывает трудностей. Преимуществом оборудования является увеличенная площадь теплосъема. Максимальное время горения составляет 8 часов. Его обеспечивает уголь.

Wattek – чешский производитель котлов.

«Теплогарант»

Производственные мощности изготовителя расположены в Костроме. Оборудование в 4 раза экономичнее традиционных твердотопливных установок. Загрузку осуществляют дважды в сутки. Мощность котлов колеблется в пределах 10-20 кВт. Аппараты обладают высоким уровнем энергоэффективности на разных видах горючего материала.

ACV

Бельгийская фирма, предлагающая отопительное оборудование для обогрева промышленных помещений, хозяйственных и жилых зданий, офисов. Котлы изготовлены из жаропрочной стали толщиной 5 мм. Для работы можно использовать уголь, брикеты из отходов древесины и сельскохозяйственных растений, пеллеты.

ACV – бельгийская фирма отопительного оборудования.

Мощность агрегатов составляет 15-80 кВт. Материал устойчив к отложению продуктов сгорания на стенках. Оборудование полностью автоматизировано. Возможно регулировать мощность устройства. Котлы защищены от перегрева, оснащены системой контроля интенсивности пламени.

«Неделька»

Российский производитель, предлагающий оборудование мощностью 15-90 кВт. Загружать агрегат можно раз в неделю. Преимуществом устройств является использование топлива невысокого качества. Котел способен обогреть несколько помещений, общая площадь которых составляет 350-400 м². Максимальный КПД можно получить при использовании антрацита или бурого угля. Недостатком устройства является большой размер. В результате сгорания топлива образуется много сажи, поэтому оборудование нуждается в периодической чистке.

Wirbel

Австрийский производитель, выпускающий котлы долгого горения на угле, дровах, брикетах. Гарантийный срок службы – 17 лет. Для изготовления используется сталь толщиной 5 мм. Расход топлива экономичный, а КПД достигает 93%.

Wirbel – австрийский котел долгого горения.

Heiztechnik

Фирма предлагает небольшой ассортимент котлов отопления, мощность которых составляет 10-100 кВт. Их можно использовать для обогрева площади от 60 до 1000 м². Для работы аппаратуры применяют любое твердое топливо. Для изготовления моделей применяют сталь толщиной 4-6 мм. Срок службы оборудования колеблется в пределах 15-20 лет. Преимуществом агрегатов является возможность удаленного управления.

Эксплуатация печи

Перед розжигом Бубафони изнутри корпуса необходимо извлечь приваренный воздуховод, сняв перед этим верхний колпак. Внутрь печки делается закладка древесных поленьев в горизонтальном положении, впритык друг ко другу. При вертикальной закладке могут возникать некоторые препятствия на пути движения поршня: обычно это происходит в тех случаях, когда поленья не полностью прогорают. В результате тление в первичной камере перерастет в полноценное горение, что серьезно нарушает правильное функционирование печи. Дрова в таком случае расходуются намного быстрее, а из воздуховода начинает просачиваться дым. При укладке поленьев запрещается перекрывать участок, где приварен дымоход.

На дрова насыпают слой щепок, опилок или измельченных веток. Сверху на них нужно положить пропитанную керосином старую ткань или бумагу. На топливной закладки впритык устанавливается поршень и надевается крышка. Для поджигания дров нужно поджечь кусок ветоши или бумаги, и забросить его внутрь через воздушную трубу. Спички в этом случае неэффективны, так как они гаснут, не успев достичь топлива. После загорания дров делают паузу в 15-20 минут, дав им хорошо разгореться. Когда пламя наберет силу, задвижку на воздушной трубе следует закрыть: таким образом Бубафоня переводится в основной рабочий режим.

Создаём пиролизный котёл

Разбор схем и чертежей

Чтобы создать пиролизный котёл своими руками, важно тщательно изучить схемы и чертежи. Именно по ним вы сможете подобрать конструкцию и максимально точно определить количество нужных для строительства материалов

На схеме и чертеже пиролизного котла отображены основные элементы, без которых невозможно построить конструкцию своими руками:

регуляторы,
дымовые каналы,
отверстия для воздуха,
трубы для подачи воды,
трубы для отвода воды,
камера сгорания,
вентилятор.

Очень важно при изготовлении пиролизного котла своими руками придерживаться чертежей и схем. Дело в том, что это сложное устройство, в котором будут происходить высокотемпературные процессы

Поэтому малейшая ошибка может обратиться аварийной ситуацией

Поэтому малейшая ошибка может обратиться аварийной ситуацией.

Для частного дома будет достаточно пиролизного котла, мощность которого составляет 40 кВт. Не стоит стремиться к большой мощности. Дело в том, что в таком случае конструкция становится значительно сложнее. Мало того, конечная стоимость также увеличивается.

Выбор мощности пиролизного котла, который вы собираетесь создать, влияет на размер ключевых деталей на чертеже или схеме. От правильного подбора размеров зависит нормальное функционирование устройства.

Совет. Если вы владелец маленького домика, то можно остановить свой выбор на котле с мощностью в 30 кВт. Этого будет более чем достаточно.

Инструменты, необходимые для изготовления котла своими руками

Чтобы своими руками сделать конструкцию, работающую на основе пиролизной реакции по чертежам и схемам, необходимо запастись некоторым инвентарём. Для воплощения задумки в жизнь, вам понадобятся следующие материалы и инструменты:

болгарка,
сварочный аппарат,
шлифовальные круги,
электрическая дрель,
электроды,
трубы различного диаметра,
полосы стали,
термодатчик,
вентилятор,
металлические листы.

Это базовый набор, который необходим, чтобы создать пиролизную систему своими руками по схемам и чертежам. Конечно же, в процессе работы может возникнуть необходимость в дополнительных инструментах и материалах.

Внимание. Толщина стали для корпуса должна быть 3 мм, а лучше 4

Тонкости сборки

После того как вы выберите подходящую схему, можно будет приступить к сборке. При этом необходимо придерживаться следующих рекомендаций:

Отверстие, через которое в топку будут попадать дрова и брикеты должно располагаться немного выше, чем у обычных твердотопливных конструкций. Не забудьте про ограничитель. Его главная задача — это контролировать количество воздуха. Для его создания нужна семидесятимиллиметровая труба в сечении. Её длина должна быть больше корпуса. К ограничителю приваривается диск. Элемент должен быть выполнен из стали. Место приваривания — низ конструкции. В результате у вас получится зазор в 40 мм. Чтобы установка ограничителя стала возможной необходимо сделать дырки в соответствующих местах крышки. Лучшей формой для отверстия, через которое будут загружаться дрова является прямоугольник

При этом важно не забыть о дверце. Она должна иметь специальную накладку для лучшей фиксации. Также в конструкции необходимо предусмотреть отверстие, через которое будет удаляться зола

Трубу для теплоносителя нужно сделать с изгибом

Также в конструкции необходимо предусмотреть отверстие, через которое будет удаляться зола. Трубу для теплоносителя нужно сделать с изгибом

Это позволит повысить отдачу тепла.

Ещё одним важным элементом согласно любой схеме и чертежу является вентиль. С его помощью вы сможете контролировать количество теплоносителя, поступающего внутрь. Поэтому лучше всего расположить его в удобном и легкодоступном месте. Сам алгоритм создания пиролизного котла своими руками по чертежам вы можете увидеть на видео внизу.

После сборки огромное значение имеет первый запуск. Лишь после того, как вы убедитесь, что в продуктах горения нет угарного газа, можно будет утверждать, что всё сделано правильно. Для этого лучше использовать специальное оборудование.

Создать котёл, работающий на основе принципа пиролиза можно своими руками. Но перед тем как начать работу необходимо написать проект. Основную роль в нём будет играть рисунок со схемой изделия и размерами.

Обсудить статью на форуме

Принцип работы

Современным и универсальным вариантом может стать котёл твердотопливный пиролизный длительного горения. Как и другой агрегат, он может использоваться для отопления жилых помещений и горячего водоснабжения, отопления теплиц или для обеспечения теплом промышленных и общественных площадей.

Пиролизный котёл отличается экономичностью, его достаточно заправлять 2-3 раза за сутки. Многое зависит от топлива и температуры за окном. Бывает одноконтурным и двухконтурным, что позволяет выстроить различные схемы системы отопления и горячего водоснабжения.

Может качественно работать на многих видах твёрдого топлива: бурый и чёрный уголь, древесина, торф и прочее. Время сгорания сырья для газогенераторного котла можете увидеть в таблице.

Топливо	Время сгорания
Твёрдая древесина	6 часов
Мягкая древесина	5 часов
Чёрный уголь	10 часов
Бурый уголь	8 часов

Если эти виды топлива отсутствуют или их не приобрести, то можно использовать любое органическое топливо.

Самым эффективным сырьём для пиролизного котла будет сухая древесина: она увеличивает время эксплуатации пиролизного котла и делает его работу более производительной.

Котлы пиролизные длительного горения работают посредством разложения углеродосодержащего топлива при недостатке кислорода на огромное количество горючих веществ и газов. Из-за этого аппараты еще называют котлами газогенераторными.

Древесина (углеродосодержащее сырьё) может распадаться на твёрдый остаток (уголь древесный), ацетон, смолы, метиловый спирт и кислоту уксусную.

Как работает пиролизный котёл

Вещества поддаются горению и выделяют огромное количество калорий. Из-за этого твердотопливные котлы пиролизного горения имеют две камеры. Одна камера предназначена для закладки топлива и розжига. Другая – это камера дожига. Она выводит газы, которые выделились при горении сырья. Так как газы имеют высокую температуру, то перемешиваются с поступающим воздухом и воспламеняются. В обе камеры воздух подаётся отдельно и в зависимости от него изменяется сила горения и мощность.

Конструкция пиролизного котла может быть разная: в одних моделях камера дожига находится под первичной, в других – сверху:

Первый случай – это когда камера находится вверху. Это самые распространённые конструкции, простые лёгкие в использовании. Так как сырьё топливное находится вверху, то отработанный газ выходит через трубу, находящуюся внизу. Такой котёл пиролизного горения придётся время от времени очищать от золы, потому что зола может попадать в камеру дожига.
Второй случай – когда камера располагается внизу. Менее распространённый вариант, но в то же время имеет свои плюсы. В противоположность, такие агрегаты не нужно очищать от золы. Газ здесь поднимается и с помощью форсунки попадает в дымоход и остывает.

Сравнение пиролизного и обычного твердотопливного котла

Если вы решили изготовить пиролизный котёл длительного горения своими руками, то учтите, что для конструкции придётся приобрести все необходимые материалы и комплектующие. Плюс ко всему – опыт в данной деятельности, инструменты и чертежи.
