Пластиковые водостоки для крыши — особенности и монтаж

Монтаж

Установка водосточной системы предполагает соблюдение норм и рекомендаций от производителя:

  • Работы производят при температуре больше 6 градусов во избежание дальнейшей порчи водосточной системы.
  • Желоба ставятся под наклоном к ливнеприемнику из расчета 3мм на 1 м, а длинные скаты разбивают на несколько участков устанавливая дополнительные воронки.
  • Промежуток между воронками не должен составлять более 23 метров.

Кронштейны

Крюки устанавливаются на лобовую доску с шагом 500 или обрешетку  с шагом мм 600 – 900 мм.

Дополнительные крюки устанавливаются в местах стыковки желобов, а также в начале и конце желоба.

 Учитывая длину ската рассчитываю смещение крайних крюков относительно друг друга, если длина 20м, то смещение равно 6 см.

Перепроверяйте смещение лазерным или водяным уровнем, скат крыши не всегда находится в  уровне.

 Сначала крепятся крайние кронштейны на самом верху и низу, а между ними натягивают леску или шнур, закрепляют воронки, соединительные элементы и углы, после чего размещаются оставшиеся крепления с шагом от 500мм до 900мм, в зависимости от варианта крепления и водосточной системы.

 Обратите внимание на места установки двух кронштейнов:

  1. расположение воронки;
  2. соединитель желоба;
  3. угол.

Держатели желобов по правой и левой стороне от ливнеприемной системы располагаются на расстоянии не больше 5 см.

Желоба

После примерки (учитывая насечки на соединительных элементах и воронках) отпиливаем необходимую длину ножовкой по металлу, желоба монтируем на кронштейны, фиксируя защелками.

Трубы

Трубы крепятся хомутами на промежутке 2 м друг от друга, для объектов с высотой до 10 м., на расстоянии не менее 5 см от стены.

После соединения  колена с раструбом воронки его разворачивают к стене, вставляют второе колено, прикручивают к стене используя верхний кронштейн , затем натягивают леску до нижнего хомута, после чего отмечают и монтируют остальные кронштейны.

Особенности

Нельзя осуществлять монтаж при морозе. В противном случае, трубы потрескаются при процессе нарезки или крепления. Помимо этого, некоторые виды труб нельзя оставлять на солнечной стороне упакованными.

Важно помнить о мусоре и листьях в желобе, которые засоряют водосточную систему. Для ликвидации подобной ситуации нужно поставить систему решетки-листеуловителя.. Также для защиты от обледенения труб и их деформации нужно поставить систему с кабельным антиобледенением, предварительно сделав подсчет мощности в кабеле нагревания

Также для защиты от обледенения труб и их деформации нужно поставить систему с кабельным антиобледенением, предварительно сделав подсчет мощности в кабеле нагревания.

Для борьбы с проблемой переполнения воды в желобах, подбирайте систему, отталкиваясь от рекомендаций производителя.

Ошибки при монтаже водостоков на крыше

Часто после водосточного монтажа возникают проблемы. Их появление связано со многими факторами, в частности:

  1. С неправильным подбором диаметра труб и числа воронок или неправильным проектированием водосточной системы.
  2. Желоб. Его ставят в горизонтальном положении без уклона, то в нем копится вода и не дает системе ее отводить, исполняя свою главную роль.
  3. Отсутствие системы антиобледенения. Застои воды в результате обильных осадков в некоторых регионах приводит к формированию больших кусков льда в водостоках. Поэтому срок эксплуатации системы составляет не больше 2 лет. Меньше всего подвергается обледенению медный вид водостока, но стоит он дорого.
  4. Расстояния от желоба до кровли. Кровля виснет над желобом либо он имеет уклон к стенке. В результате в процессе сильных осадков вода переливается из системы.
  5. Креплением трубы к поверхности дома. В результате мокнут стены и фундамент.

Установка кронштейнов

Существует несколько типов крюков, на которые вешают водосточные желоба — длинные и короткие. Причем и те, и другие могут быть нескольких типоразмеров. Например, у Ruukki есть короткий, экстра короткий, плюс три варианта коротких для разных углов уклона кровли и положения лобовой доски.

Кроме того большинство производителей предлагают дополнительные виды держателей:

  • Ruukki — короткий крюк регулируемый;
  • Aquasystem — универсальный крюк (у него размер короткого, но есть возможность применения в качестве длинного в комплекте с удлинителем);
  • Docke — регулируемое крепление для монтажа к стропилам или сплошному основанию кровли с использованием коротких пластиковых кронштейнов;
  • ТехноНиколь — удлинитель прямой или боковой, к которым крепят короткий кронштейн.

Кронштейны — это те же самые крюки для монтажа желобов, а терминология зависит от производителя системы.

Короткие крюки и кронштейны крепят на лобовую доску или торцы стропил после монтажа кровли. Длинные крюки крепят либо сверху на стропила, либо на крайнюю доску обрешетки ската до монтажа кровли.

Отличия между ними заключаются еще и в материалах:

  • короткие крюки бывают из металла (для металлических желобов) или из пластика (для водостока из ПВХ);
  • длинные крюки и кронштейны, а также удлинители и регулируемые крепления, изготавливают только из металла (чтобы их можно было сгибать для формирования уклона).

Монтаж на короткие кронштейны

  1. Определяют место установки последнего (конечного) крюка на лобовой доске карниза (около 10-15 см от угла или торца карниза кровли).
  2. Определяют место для установки воронки водостока или соединителя желоб-труба.
  3. Отступив вправо и влево от места установки воронки на 10-15 см, отмечают линии крепления этой пары крюков. Отметки делают с учетом, что от конечного крюка к воронке должен быть уклон, оговоренный изготовителем водостока. Стандартное понижение равно 3.5 мм на 1 погонный метр, но в зависимости от конструкции кровли его можно выбирать в диапазоне 2-5 мм.
  4. Крепят к лобовой доске конечные крюки и крюки воронки. По шпагату или лазерному уровню отбивают линию точек крепления. В соответствии с рекомендациями изготовителя по допустимому интервалу между креплениями, устанавливают остальные крюки.

Монтаж длинных крюков

  1. Определяют места расположения воронки и концевых крюков.
  2. Выясняют количество крюков — в соответствии с шагом стропил или раскладки по сплошному основанию кровли. Маркируют крюки от угла ската до воронки или от центра ската до угла крыши (зависит от количества и расположения воронок по карнизу).
  3. Определяют точки загиба хвостовика крюка с учетом уклона (величины понижения на один погонный метр) и шага раскладки.
  4. Сгибают первый крюк на угол обратный углу уклона ската кровли (у вальмовых и многощипцовых крыш для каждого ската он другой). Прикладывают крюк к месту установки, и определяют правильность загиба. При необходимости корректируют на гибщике.
  5. Используя первый загнутый крюк как образец, гнут остальные на такой же угол по индивидуальной линии сгиба.
  6. Крепят крюки на место.

В качестве крепежа используют оцинкованные стальные шурупы по дереву 4.8х38 мм. Исключение — медные водостоки. Для них нужны либо саморезы из нержавеющей стали, либо омедненный крепеж.

Вариант №2. Монтаж отливов на лобовую доску

О том, как правильно установить отлив относительно кровли мы уже говорили выше, поэтому начнем сразу с момента монтажа подвесов.

Установка кронштейнов

В данном случае полосогиб вам не пригодиться, подвесы прикручиваются к лобовой доске обычными саморезами с пресс-шайбой.

  • Определяетесь, где у вас будет стоять дальний (высокий) подвес. Не забудьте оставить допуск в 150 мм от дальнего края желоба, до подвеса.
  • Теперь нужно определить местоположение ближнего к воронке подвеса, он устанавливается с учетом наклона желоба.
  • Дальше натягиваете между кронштейнами шнур-ориентир и прикручиваете к лобовой доске промежуточные кронштейны.

Кронштейны на лобовой доске проще устанавливать по гидроуровню

Сборка и монтаж желобов

Пластиковые водоотливы для крыши при перепадах температур меняют свои линейные размеры. Так сборная секция желоба длиной в 10 м колеблется в пределах 35 мм, что составляет порядка 3 – 7 мм на погонный метр.

Пластиковые желоба при перепадах температур меняют свои линейные размеры

Чтобы нивелировать эти колебания, придуманы специальные узлы-компенсаторы. Они представляют собой подвижную секцию желоба с температурной градуировкой внутри. Градуировка выставляется по температуре воздуха на момент монтажа отлива.

То есть, если температура, к примеру 20ºС, вы выставляете узел на соответствующее деление и с обеих сторон приклеиваете к нему желоба. Такая же градуировка есть и на пластиковых сливных воронках.

Градуировка на компенсирующей вставке или воронке выставляется по температуре воздуха на момент установки отлива

Пластиковые желоба обычно продают секциями по 3 м, для их стыковки есть специальные вставки с пазами. Вам нудно смазать вставку клеем и завести в эти пазы смежные края желобов. Кстати, тупиковые заглушки, а также наружные и внутренние углы монтируются по аналогичной схеме, они просто садятся на клей.

Известные торговые марки выпускают для своей продукции специальные виды клея, но, в крайнем случае, можно взять любой полимерный клей для пластика, к примеру «Момент монтаж»

Стык между секциями желоба нельзя монтировать ближе 90 мм от подвеса, компенсатора или воронки

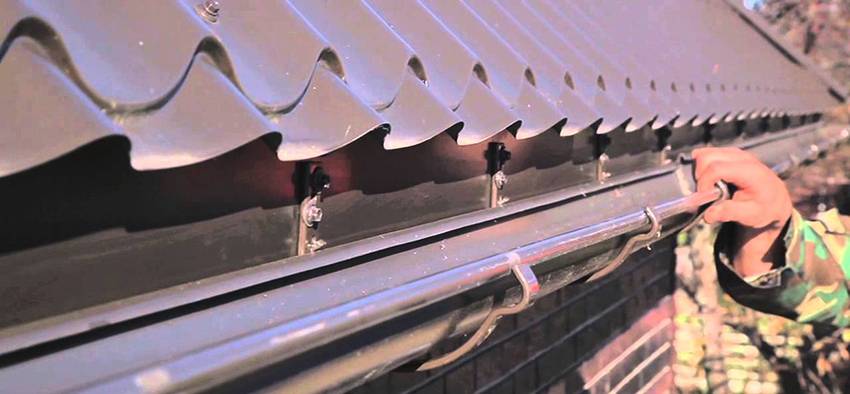

Вставить желоба в подвесы несложно, для этого там есть фиксаторы. Цепляете внутренний край желоба за ближний к лобовой доске фиксатор и слегка нажимаете на желоб, чтобы он со щелчком зашел в наружный фиксатор.

Как пластиковые водоотливы для крыши фиксируются на подвесных кронштейнах

Как правильно установить трубу?

Труба монтируется вертикально, а ее нижний конец находится на высоте 25 см от земли или 15 см от отмостки. Для крепления к стене с помощью дюбелей устанавливаются держатели (кронштейны). Аккуратный охват и удержание трубы обеспечивают хомуты. Шаг крепления обычно составляет 1 м. При необходимости стыка двух труб применяются соединительные муфты. В месте стыка монтируется два держателя. Хомуты затягиваются плотно, но не деформируют трубу.

Если на стене расположены выступы, то для их огибания используются колена на 135, 90 или 60 градусов.

При креплении держателя используются дюбели разной длины. Например, в случае кирпичной кладки подойдут дюбели длиной 10, 16 или 22 см. Для деревянной стены применяются металлические скобы, закрепляемые винтами.

Как выбрать тип водостока

Подбор водосточной системы – не такая простая задача, как кажется. Есть много нюансов, которые следует учитывать:

  • на юге страны, где вода на крыше замерзает крайне редко, лучше использовать внешние водостоки;
  • в умеренном климате, если в доме нет чердачного помещения, внешние водостоки неэффективны;

При замерзании влаги снаружи, изнутри она постоянно будет подтаивать, но не найдёт выхода из-за ледяных заторов в желобах. В результате мокрые пятна на потолке вам гарантированы

  • на севере вода часто замерзает и ледяные заторы могут разорвать трубы наружного водостока. В этих условиях наружные водостоки имеет смысл обустраивать только в нежилых зданиях без отопления;
  • самыми надёжными для жилых домов с плоской кровлей считаются внутренние водостоки. Их сливные трубы постоянно находятся в тепле, так что никаких ледяных пробок в них не образуется.

Преимущества и недостатки разных материалов для водостока

Если у вас загородный дом, то правильная организации водостока – очень важная задача. С его помощью вы можете не только решить проблему сохранности строения, но и использовать талую и дождевую воду для полива сада и огорода.

Такая практика позволит не только значительно сэкономить средства, но и добиться отличных результатов на участке, потому что подобный полив благодатно сказывается на растениях

У всех, кто занимается установкой системы водоотвода, в первую очередь встает вопрос выбора материалов для конструкции. Производители предлагают металлические или пластиковые элементы. Каждый из этих видов имеет свои плюсы и минусы.

Пластиковые водостоки для крыши: плюсы и минусы

Пластик сейчас уверенно теснит многие традиционные строительные материалы, и это неудивительно

Его главное преимущество – устойчивость к коррозионным процессам, что особенно важно в случае прямого контакта с влагой. Кроме того, пластиковые водосточные системы не боятся ультрафиолета, не реагируют на химическое воздействие и, что очень важно для кровельной конструкции, имеют небольшой вес

Грязь легко смывается с таких желобов и труб

К недостаткам ПВХ можно отнести его восприимчивость к перепадам температуры и меньший срок службы в сравнении с металлическими аналогами.

В основе металлических конструкций – алюминий, сталь или медь. Для сохранности их покрывают полимерной плёнкой. Самой долговечной считается медь – она может прослужить полтора века, причём ей не страшны никакие температурные перепады.

Медные водостоки очень прочные, отлично сопротивляются коррозионному воздействию и, нужно признать, выглядят весьма престижно

Стальные отличаются от медных меньшим сроком службы – всего до сотни лет, но они также прочные и не боятся экстремальных условий. И последние, алюминиевые водостоки – лёгкие, но не такие прочные как стальные и медные.

Недостаток у всех этих систем общий – их цена в разы выше, чем у систем из ПВХ.

Греющий кабель в водосточной системе

Наледь и снег внутри водосточной системы создают затор (пробки), который не дает сливаться растаявшей воде. В результате она переливается через края лотков, образуя сосульки. Чем они опасны, всем известно. К тому же большое количества льда и снега внутри лотков – это большая вероятность обрушения всей конструкции или деформация ее элементов. Чтобы этого не происходило, в водосток устанавливают греющий кабель. Это проводник электрического тока, который выделяет тепловую энергию.

Греющий кабель внутри желоба водосточной системы

Установку греющего кабеля производят после монтажа водостока для крыши. Его просто укладывают внутрь желобов (вдоль) и опускают внутрь трубных стояков. В лотках его крепят специальными зажимами, изготовленными или из нержавейки, или из оцинковки, или из пластика.

Кроме самого кабеля в комплекте поступает блок питания и терморегулятор. Первый подает ток требуемого напряжения и силы, второй регулирует температуру кабеля в зависимости от погодных условий. К примеру, если на улице температура в пределах -5С, то кабель нагревается не сильно. Если температура падает ниже, то сила тока внутри проводника повышается, что увеличивает теплоотдачу. Именно это и контролирует терморегулятор.

Необходимо добавить, что сам терморегулятор не определяет температуру. Для этого в систему добавляются датчики: или температурные, или влажностные.

Чаще всего монтаж греющего кабеля производится не только внутрь лотков и труб. Им покрывают часть крыши, а точнее площадь свеса. Здесь проводник укладывается змейкой и закрепляется к кровельному материалу специальными хомутами. На фото ниже этого хорошо видно. При этом надо обозначить, что греющий кабель и внутри водостока, и на свесе – это единая система с одним блоком питания и терморегулятором.

Греющий кабель на свесе крыши

Как работает система обогрева водостоков показано в видео:

Можно ли экономить на установке?

Смонтировать водосток можно самостоятельно, строго придерживаясь инструкции по монтажу водосточной системы

Обращайте внимание на прочность и надежность креплений и комплектующих

  • если установить меньше кронштейнов, желоб может прогнуться и треснуть от нагрузки;
  • если вывести слив слишком высоко, вода будет попадать на стены дома, разрушая фасад;
  • неправильно собранные трубы могут протекать и лопаться.

При установке не пожалейте денег на рекомендуемое производителем количество крепежей. Так вы избежите затрат на ремонт водостока и фасадов здания.

Стандартный держатель желоба выдерживает около 75 кг, но важен не вес, а площадь опирания. Если устанавливать меньшее количество держателей, давление концентрируется в одной точке и не распределяется на метр длины. Желоб «поведет» или он сломается.

Опять же, снизит затраты грамотный расчет системы при проектировании. Тогда вы приобретете оптимальное количество элементов без ущерба надежности и правильной работе системы.

Проверить, правильно ли установлен водосток довольно просто. Уклон желоба можно измерить обычным строительным уровнем или гидроуровнем, если есть возможность — нивелиром и теодолитом. Герметичность соединений проверяют так: затыкают сливные отверстия, наливают воду в желоб и смотрят, появится ли протечка в местах соединений. Также можно потом открыть сток и посмотреть, насколько быстро и полностью ли стечет вода. Пропускную способность и отсутствие переливов проверяют, направив на скат поливочный шланг со средним напором воды. Правильность расположения желоба у края кровли контролируют, прикладывая к скату рейку. Она не должна упереться в желоб, а проходить над ним.

Монтаж водостока лучше поручить специалисту. Но если все же принято решение установить его самостоятельно, обязательно нужно следовать инструкции по монтажу выбранной восточной системы. Так можно избежать грубейших ошибок и обеспечить правильную работу водостока в течение всего срока эксплуатации.

Описание элементов системы водостока

Перед описанием процесса монтажа на крышу следует узнать, из чего вообще состоит система водостока.

Желоба и трубы. Они необходимы для сбора, выведения осадков. Желоба устанавливаются на краю карниза, чтобы на них попадала вода с крыши. Они монтируются с небольшим наклоном, дабы жидкость не задерживалась, а двигалась к трубам. Эти детали Альфа профиль выпускает длиной 3 м или 4 м. Диаметр трубы – 8 или 10 см.

Водоприемные воронки. Эта деталь, соединяющая желоб с трубой, направляет жидкость вниз. Существует два типа:

  • внутренние воронки;
  • внешние воронки.

Разница между ними в том, что монтаж первых сложнее – они устанавливаются непосредственно в крыши (если они покатые или прямые). Если крыша скатная под достаточно крутым уклоном, по ее периметру монтируется желоба с внешними воронками, которые выводят осадки.

Внимание. В России приняты скатные крыши, потому в сфере частного домостроительства используются системы с наружными воронками

Колена

Они используются для соединения воронок и труб, предназначены для обеспечения качественного слива, потому что исполнены под углом 45 градусов. Также есть детали с углом 72 градуса

Колена. Они используются для соединения воронок и труб, предназначены для обеспечения качественного слива, потому что исполнены под углом 45 градусов. Также есть детали с углом 72 градуса.

На краях крыши, где меняется направление, применяются угловые желоба, чаще всего с прямым углом.

Защитные решетки и заглушки. Первые оберегают трубы и желоба от попадания в них крупного мусора, который может создать препятствие для выведения осадков с крыши, вторые крепятся с краев желобов для изоляции системы.

Внизу трубы для более удобного выведения жидкости монтируются отводы для слива – находясь под углом, они сливают воду с крыши в стороны от фундамента.

Кронштейны, хомута, муфты для крепления деталей к крыше и стенам дома.

Преимущества пластиковых водостоков

Можно установить водостоки из различных материалов:

  • оцинкованной стали,
  • меди,
  • металла с полимерным покрытием,
  • пластика.

Медная водосточная система имеет продолжительный срок службы и выглядит очень эстетично, но и цена на нее высока

Пластик имеет определенные преимущества, особенно в тех случаях, когда монтаж водостока выполняется своими руками:

  • Небольшой вес элементов позволяет легко собирать отдельные узлы и поднимать их на высоту.
  • Водосточные желоба и трубы пластиковые можно разрезать при помощи инструментов, имеющихся у каждого домашнего мастера.
  • При разрезании пластиковых элементов не требуется применение каких-либо специальных технологий, отсутствует риск повреждения покрытий (как у металлических изделий с полимерным покрытием), который способен снизить устойчивость к коррозии.
  • Самостоятельно изготовленные или приобретенные в магазине желоба, трубы и воронки легко соединяются, при помощи специальных составов или фиксаторов не сложно обеспечить стыкам герметичность.
  • Пластик абсолютно невосприимчив к воздействию влажности, а также устойчив к другим внешним факторам, включая ультрафиолет, химически агрессивные вещества, температурные воздействия.
  • Гладкая поверхность пластиковых водостоков не позволяет задерживаться мусору при стекании воды.
  • Планируя установить пластиковые водостоки, можно выбрать любой соответствующий дизайну фасада цвет конструкций.
  • На водостоки пластиковые для крыши цена значительно меньше в сравнении с металлическими изделиями.

Широкая цветовая гамма пластиковых отливов позволяет их легко подобрать для любого дизайна фасада

Особенности пластиковых водосточных систем

Пластиковые водоотливы изготавливают из полихлорвинила, соединяя его со стабилизаторами. Системы заслужили славу недорогих и легких. Пластик уступает в долговечности меди, но может прослужить до 20-25 лет. К тому же, выбрать цвет вы можете по своему вкусу, сохранив стиль в дизайнерском оформлении здания.

Детали крепежа, трубы и желоба выпускаются в широком ассортименте. Монтаж комплекта — это сборка готовых элементов с применением минимума герметиков и клеевых составов. Герметичность обеспечивается благодаря резиновым уплотнителям, что делает систему пластичной.

В достаточном количестве для надежного соединения труб присутствуют переходники и колена, муфты и заглушки. Каким бы ни был угол наклона кровли и сложность кровельного покрытия, подобрать нужную по размерам водосливную систему можно без труда. С битумной и керамической черепицей на крыше пластиковые устройства удачно сочетаются по материалу и цвету. Популярны отливы из золотистого и медного, коричневого и серебристого пластика.

Перечислим достоинства пластиковых устройств:

  1. Легкость. Для тех старых крыш, у которых частично стропила крыши обветшали, небольшой вес пластиковой системы становится самым важным качеством.
  2. Простота в монтаже. Сборку можно осуществить своими руками, не обращаясь к специалисту. Любая деталь есть в наличии на строительном рынке.
  3. Устойчивость к коррозии и химическим раздражителям. Этот материал не нуждается в защитном покрытии, не реагирует на активные вещества. Пропуская большие количества влаги, водосливы не ржавеют, а их внутренняя поверхность остается гладкой.
  4. Бесшумная работа и отсутствие звуков от падающих капель.
  5. Большой выбор красивых цветов и оттенков, совместимых с любой по цвету кровлей дома.
  6. Удобная чистка струей воды из шланга, желоба и трубы не накапливают грязь и мусор.

Среди недостатков первое место занимает способность ломаться под воздействием толщи льда и снега, в особенности в условиях низкой – до -40 градусов Цельсия – температуры. Хрупкость усиливается свойством пластика менять форму под воздействием перепадов температур. Это следует учитывать при установке системы, вставляя уплотнители и резиновые детали, компенсирующие расширение.

Не любит пластик и яркого солнца. Трубы не держат в упаковке длительное время в условиях высокой температуры. Покрытие способно выцвести и потускнеть под воздействием ультрафиолетовых лучей. Металл, покрывающийся оксидной пленкой, остается неизменным, приобретая красивый зеленоватый или черный налет – патину.

Наиболее распространенные ошибки при монтаже водосточных систем

При самостоятельном монтаже системы водостока необходимо тщательно придерживаться технических рекомендаций на каждом из этапов.

Это поможет избежать часто встречающихся ошибок:

  • расстояние между кронштейнами не должно превышать 60 см, что бы избежать прогибов при максимальной нагрузке на систему водостока;
  • нельзя пережимать хомутами трубу, что бы дать ей возможность расширяться или сужаться под воздействием температуры окружающего воздуха;
  • если геометрия дома содержит внутренние углы, в которых может быть расположена труба слива, за которой в дальнейшем достаточно трудно ухаживать и проводить профилактические мероприятия, и есть возможность перераспределения потоков воды с крыши, то лучше избежать ее установки внутри и перенести на наружные углы или расположить посередине.

Наличие водостока обеспечивает отвод воды с кровли, защищает фасад стен, но окончательный вывод воды может обеспечить обустройство такой системы, как ливневая канализация.

Алгоритм расчета водосточной системы

Для эффективной работы водоотведения не столь значимо, из какого материала собрана система, сколь важен подбор оптимальных технических параметров ее комплектующих

Важно определить диаметры труб и желобов, рассчитать количество поворотов, соединений и других доборных элементов

Этап #1 – сбор данных для расчетов

Первым делом замеряют параметры здания. Лучше провести обмеры вручную, так как данные технической документации могут быть несколько искажены.

Необходимо определить: дистанцию от уровня земли до края свеса, вынос карниза от стены (u на схеме, L  – длина наклонного элемента трубопровода). Следует учесть, что расстояние от нижней точки трубы до грунта не должно быть меньше 20-25 см

На бумаге надо составить эскиз с отображением всех скатов крыши. На схеме указать длину карниза по каждому элементу, где будет размещен желоб. Следующий шаг – определение площади скатов, расчет проводят по соответствующим формулам геометрическим фигур.

Чем больше крыша, тем больше осадков предстоит отводить системе. По показателю площади (S на схеме) подбирают размер желоба и водосточных труб

Можно ориентироваться по плану кровли и выбрать для расчета самый большой скат.

Этап #2 – определение диаметра и количества труб

Согласно нормам, вычисляя сечение лотков и водосточных труб, необходимо учитывать угол наклона кровли. Однако на практике зачастую отталкиваются исключительно от площади ската.

Количество желобов определяют по эскизу крыши. Достаточно замерять длину карнизов и спланировать места стыков лотков.

Из таблицы видно, что для ската площадью водосброса в 235 кв. м понадобится желоб сечением 120 мм и труба диаметром 90 мм. Эти значения актуальны при условии размещения водостока по центру

Сложнее вычислить количество вертикальных отводов.

Следует руководствоваться следующими правилами:

  • на линию длиной 10 м и меньше – 1 водосток;
  • если длина желоба превышает 12 м – 2 отвода;
  • для крыш сложной формы надо предусмотреть дополнительные водостоки на каждый выступ;
  • на линии с заглушкой – по 1 отводу.

Два коротких участка, расположенные рядом, целесообразно соединять в один стояк с помощью разветвителя.

Нюансы расположения вертикальных отводов: если длина карниза до 12 м, то место воронки значения не имеет, в противном случае ее монтируют ближе к центру

На больших скатах расстояние между водосливными трубами не должно быть более 24 м.

Этап #3 – расчет дополнительных элементов системы

После определения конфигурации водоотвода, протяженности и количества стыков желобов, определяют расход второстепенных деталей:

  1. Заглушки. По эскизу вычисляют количество открытых торцов. Для каждой незамкнутой линии понадобится 2 заглушки.
  2. Соединители. Количество муфт зависит от наличия стыков желобов. Расчет проводят для отдельных линий по формуле: число лотков минус единица.
  3. Воронки и тройники. Количество переходных элементов подбирают индивидуально по схеме водосточной системы. На каждую вертикальную трубу приходится одна воронка.

Количество кронштейнов для крепления желобов зависит от типа фиксатора и длины карнизов.

Расстояние между короткими крюками не должно превышать 60 см. При монтаже пластиковых лотков на доски или стропильную обшивку допустима дистанция до 90 см

Для расчета количества коротких кронштейнов используют формулу:

N = (L-30)/60,

Где:

  • N – искомое значение;
  • L – длина желоба в сантиметрах.

Вычисление проводят отдельно для каждой линии.

Этап #3 – вычисление вертикального отвода

Понадобится рассчитать: длину трубы, количество соединителей и хомутов-держателей. Кроме того, необходимо определить вариант организации отвода влаги.

Расчет длины трубы:

  1. Измерить расстояние от отмостки до края крыши.
  2. От полученной величины отнять высоту перехода – отводы от воронок, соединяющие лоток с трубой. На этом участке могут располагаться: колено, соединительный отрезок трубопровода.
  3. От расчетной длины надо отнять высоту отмета и расстояние до земли – около 20-25 см.

Количество соединителей приравнивается числу стыков. Например, для отвода в 6 м необходимо 2 водостока по 3 м и 2 муфты. Один элемент – стыковка с воронкой, второй – фиксация труб.

Для крепления стояка к стене используют хомуты, интервал установки – 2 м. Трубу закрепляют с помощью шурупов, длина метизов зависит от материала облицовки фасада

К оштукатуренным стенам подойдут крепежи длиной 10 см. Для утепленного фасада размер шурупа увеличивают на толщину теплоизоляционного материала.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
