Плинтусы для труб отопления: как скрыть теплые коммуникации в доме, напольный короб и система для скрытия, комплектующие для прокладки

Тонкости установки

Для монтажа конструкции не существует ограничений, касающихся типа покрытия основания. Выполнить работы можно своими силами, но строго соблюдая правила укладки теплоносителей вокруг помещения.

Существуют свои особенности монтажа в каждом отдельном случае, исходя из вида системы. В случае с электрической системой необходимо соблюдать технику безопасности в ходе укладки электрокабелей. Водяной контур требует понимания того, каким образом будет проводиться его подключение, поскольку возможны несколько вариантов – через систему централизованного отопления либо же через нагревательный котел автономного типа.

Технология проведения монтажных работ включает в себя следующие этапы:

  • Процесс монтажа необходимо начинать с укладки арматуры для нагревательных элементов.
  • Трубопровод от котла можно протянуть по нижней кромке перекрытия стен либо же под облицовкой пола.
  • Проводится монтаж радиаторов в заранее обусловленных местах.
  • Далее выполняется прокладка трубопровода от коллекторов к радиаторам.
  • На заключительном этапе необходимо протестировать обогрев, для этого нужно запустить устройство.
  • После монтажа всех элементов конструкции и проверки надежной фиксации деталей прячем конструкцию под декоративные изделия. Визуальное скрытие системы может повысить ее эстетическую привлекательность.

Декоративные накладки

Место стыка трубы или гипсокартонного (пластикового) короба с полом и потолком наиболее уязвимо: невозможно так ровно обрезать край или подвести напольное покрытие.

При укладке ламината даже рекомендуется оставлять вокруг стояков отопления вырезы, чтобы избежать деформации самого напольного материала при нагревании.

Поэтому для сокрытия этого неприглядного места используют декоративные накладки.

Плюсы применения

Во-первых, накладки не только маскируют стыки, но и дополнительно украшают помещение. Во-вторых, очевидна практическая польза накладок: при генеральной уборке или косметическом ремонте их легко можно снять, а затем вернуть на место.

Материал изготовления

Что касается материала, то рекомендуется остановить свой выбор на древесине. Срок службы деревянной детали — 10 лет, в отличие от аналога из плиты МДФ (д ревесноволокнистой плиты средней плотности) — та прослужит всего 5 лет.

Отверстия в накладке должны в точности соответствовать диаметру трубы или форме короба, иначе пропадет весь смысл этого украшения. Можно также рассмотреть накладки из пластика.

Рекомендации по монтажу декора

Как правило, эти декоративные накладки состоят из двух частей, которые разнимаются, а после установки вокруг отопительного элемента защелкиваются обратно. После того как детали декора установлены, они приклеиваются к полу или потолку.

Монтаж этой системы очень прост и занимает меньше минуты. Такой декор потом можно легко снять.

Маскировка труб отопления в стене

Трубы, стояки и батареи отопления можно замаскировать несколькими способами. Достаточно популярный вариант – скрыть коммуникации в стене или в поле

При этом важно перед такими работами провести замену старых труб новыми в квартире. Лучше выбирать пластиковые коммуникации

Иначе возникнуть протечки, исправить которые достаточно дорого

Иначе возникнуть протечки, исправить которые достаточно дорого.

Последовательность установки труб в стене:

  1. Сначала создают схему прокладки коммуникации. При этом учитывают сечение труб, теплоизоляцию и толщину слоя стены, который необходимо заделать.
  2. Дальше нужно сделать отверстие в стене. Это специальное углубление, в котором будут размещаться коммуникации. Предусматривают места для отводов и тройников.
  3. Затем на трубу одевают изоляцию и монтируют в предусмотренную нишу. Коммуникации следует хорошо закрепить, обеспечив надежную фиксацию.
  4. Крепления труб происходит с помощью кронштейнов. Для этого в стене делают отверстия с дюбелями. Именно они зафиксируют устройство.
  5. Дальше следует проверить работоспособность труб. Только после этого заделывают нишу.

Второй способ предусматривает заделку труб в полу. Сначала продумывают схему укладки. В полу делается штроба. Верх трубы должен быть немного ниже уровня пола. Дальше проводится изоляция труб, проверка и укладка. Закрываются коммуникации бетонным раствором. Для нормальной циркуляции воды предусматривается установка насоса.

Но пряча так трубы, следует быть готовым, что в случае протечки придется разбирать полностью пол или стену

Именно поэтому важно свести все риски к минимуму. Следует подбирать цельные трубы или с минимальным количеством стыков

Такой вариант можно назвать теплым полом

Такой вариант можно назвать теплым полом.

Проведение монтажных работ

Плинтуса устанавливаются на высоте в 1 сантиметр от поверхности пола и закрепляются на специальных опорах. Также должен создаваться минимальный зазор между стеной и плинтусом, чтобы тот не перегревался.

Далее работа осуществляется в следующей последовательности:

Заполнение системы должно сопровождаться очисткой ее от лишнего воздуха. Завоздушенные участки можно определить на ощупь, поскольку они имеют меньшую температуру, чем те, что заполнены теплоносителем.

Итог

На самом деле из представленного выше описания, можно сделать вывод, что плинтусное отопление имеет значительные преимущества перед более традиционными системами. Главными ее преимуществами являются эффективность и сбалансированность.

Помещения, оснащенные таким типом отопления, становятся комфортными и уютными. Работы по монтажу отопительной системе и плинтусов под нее можно произвести самостоятельно. За помощью при возникновении трудностей можно обратиться к специалистам, которые возьмут на себя ответственность за все этапы – от покупки материалов и комплектующих до тестирования системы.

Что представляет собой плинтусное отопление

Плинтусное отопление доступно для владельцев отдельного жилья. Его можно установить в жилых помещениях, на лоджиях, в садовых домиках, на даче, в гараже. В плинтусной системе обогрева нет привычных радиаторов. Теплоносители устанавливают внизу, у стены, по периметру помещения.

Закрывают трубы защитными декоративными кожухами-плинтусами особой конструкции – с продольным отверстием снизу и сверху. Работает система на эффекте Коанда. Согласно ему, поток, выходящий из плинтусного радиатора, не рассеивается в воздухе, а прилипает к стене, отдавая ей тепловую энергию. Помещение прогревается инфракрасным горизонтальным излучением, которое идет уже от стен. Благодаря эффекту Коанда и естественной циркуляции, тепло в комнате распределяется равномерно на всех уровнях.

Схематично процесс выглядит следующим образом:

  • холодный воздух естественной тягой подается на плинтусный радиатор через нижнюю щель;
  • нагреваясь, поток выходит через верхнее отверстие и попадает на стену;
  • стена прогревается и отдает свое тепло помещению на волне инфракрасного излучения.

В качестве источника тепла в плинтусном отоплении используют:

  • Медные трубы с горячей водой, на которые нанизаны медные или алюминиевые пластины.
  • Ленту инфракрасного излучения. Обязательно устанавливают датчики тепла и оборудуют систему информационным дисплеем.
  • Электрический обогревательный кабель или воздушные тэны, с датчиками тепла и визуализированной системой наблюдения.

Электрические обогреватели в плинтусных радиаторах работают от обычной розетки в 220 вольт. Стандартные размеры плинтуса для труб отопления немногим превышают параметры плинтусов. В ширину панель 3 см, в высоту 13,5 см.

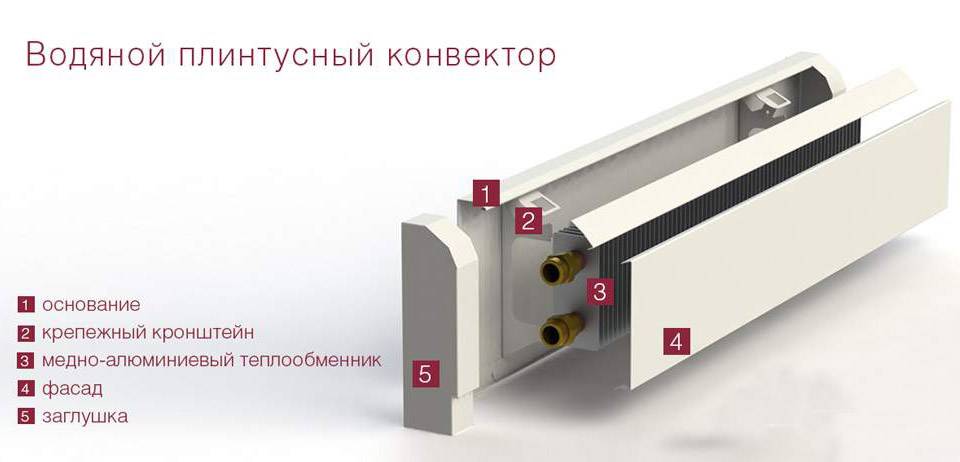

Водяное плинтусное отопление

Для устройства водяного плинтусного отопления понадобятся две металлические трубы, которые оборудованы нанизанными медными пластинами. Медные пластины значительно увеличивают КПД отопительной системы. Производители отопительного оборудования предлагают готовые радиаторы (трубы) для монтажа плинтусного отопления и необходимые фитинги.

Рабочее давление в водяном контуре плинтусного отопления не должно превышать 3 атм. Если систему планируется подсоединить к центральному отоплению, то следует установить дополнительный теплообменник, который снизит рабочую нагрузку на плинтусную систему.

Электрическое плинтусное отопление

Для устройства электрического варианта обогрева используют тот же пластинчатый радиатор на двух трубках. В нижнюю трубку вставляют воздушный тэн, через верхнюю пропускают кабель питания.

Габариты плинтуса для электрического отопления: ширина – 4 см; высота – 16 см.

Короб из гипсокартона

Такой вариант является одним из самых дешевых.

Для создания короба из гипсокартона понадобится сам гипсокартон, металлические пристенные и основные профили, люк, саморезы и дюбеля, а также инструменты (перфоратор и шуруповерт с насадками). Дополнительно можно приобрести декоративные элементы.

Этапы создания короба:

  1. Проектирование. Для начала стоит определиться, где будет располагаться короб, какими будут его размеры, где будет находится люк. Расстояние между коробом и трубой не должно быть менее 3 см.
  2. Установка каркаса. Этот этап начинается с крепления пристенных профилей к стене или стене и полу, если короб одной стороной с ним соприкасается, с помощью дюбелей. Затем устанавливают еще два ребра короба на расстоянии от трубы так, чтобы вышел квадратные каркас. Между ребрами устанавливаются перпендикулярные им перемычки, которые крепятся саморезами.
  3. Обшивка гипсокартоном. Этот материал крепится к металлическому коробу с помощью специальных маленьких саморезов. Рекомендуется взять влагоустойчивый гипсокартон. Он подойдет как для ванной комнаты, так и для жилых помещений, где также может образовываться конденсат. Определить место под люк.
  4. Монтаж люка. Люк лучше всего располагать в местах, где находятся разводки, краны и различные приборы. Для удобства лучше приобрести уже готовый люк с дверцей, который легко установить на каркас между гипсокартонной обшивкой.
  5. Отделочные работы. Вариантов отделки много. Например, можно закрыть гипсокартон шпатлевкой, а затем покрасить или оштукатурить. Можно закрыть плиткой или поклеить обои и оформить углы декоративными элементами. Выбор финального покрытия зависит от общей стилевой идеи и эстетики помещения.

Лучшие производители коробов

Конечно, делая выбор в пользу того или иного короба, стоит знать лучших производителей материалов, из которых будет создан непосредственно короб.

К лучшим российским производителям пластика относят:

  • Оникс.
  • Олрайт.
  • Porcelanosa GROUP.
  • Tarkett.
  • Cezar.

Особой популярностью пользуется короб из металла. Для того, чтобы подобрать достойную конструкцию из металла, необходимо изучить рынок производителей и выбрать достойного.

К лучшим мировым производителям металла принято относить:

  • Корпорация ArcelorMittal.
  • China Baowu Group.
  • Nippon Steel.
  • HBIS Group.
  • POSCO.
  • ThyssenKrupp.
  • ООО «Метинвест Холдинг».

Ни для кого не секрет, что дерево не является отличным теплопроводников, но, тем не менее, короб из дерева пользуется некоторой популярностью.

Среди мировых лидеров производства дерева выделяют:

  • Амбер Вуд.
  • Шервуд Паркет.
  • Эштон.
  • Косвик.
  • Боен.
  • Барлинек.
  • Топвуд.
  • Нагойа.

Плинтус для труб отопления: советы по прокладке

За последнее столетие было изобретено много различных способов обогрева жилищ. Среди этого множества выделяется оригинальная конструкция — это плинтус для труб отопления.

Понятие «плинтус» обозначает декоративный наличник, который закрывает линию примыкания пола к стене. Как и все детали декора интерьера помещения, плинтус изготавливают из различных материалов, разной формы и расцветки.

Поскольку сама конструкция предполагает скрытие некоторого объёма помещения, то возникла идея использовать его для прокладки труб отопления.

Теплые плинтуса применяют в комбинации с другими приборами отопления

Тёплые панели, как самостоятельная система отопления, не используется. Нагревательные напольные элементы применяют совместно с другими приборами отопления помещения.

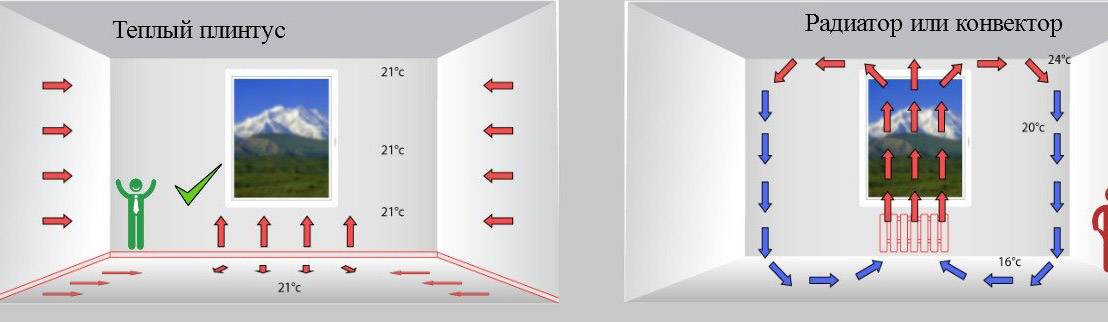

Тёплые потоки воздуха восходят от пола к потолку, равномерно распределяясь по поверхности стен. Нагретые стены в свою очередь передают тепло во внутренний объём помещения. За счёт такого эффекта объём комнаты равномерно прогревается на всех уровнях от пола до потолка.

Так, например, температура у пола величиной 22оС будет такой же на уровне роста человека и на самом верху у потолка.

Греющие напольные конструкции часто применяют в помещениях с панорамным остеклением. Восходящие потоки тёплого воздуха не дают запотевать большим площадям остекления.

При устройстве этого вида обогрева, стены и потолок надёжно защищены от возникновения плесени и грибковых образований.

Системы обогрева плинтусов

Напольные системы отопления изготавливают трёх видов:

  • водяная система;
  • электрокабель;
  • инфракрасный обогрев.

Данную конструкцию часто применяют в помещениях с панорамным остеклением

Водяная система

Напольный водяной обогрев представляет трубопровод, соединённый с отопительным радиатором центрального теплоснабжения.

Самый употребляемый вид трубопроводов для плинтусов – трубы из сшитого полиэтилена.

Помимо этого применяют трубы из полиуретана и меди. На трубы, как бы, нанизаны пластины из цветного металла.

Набор пластин образует радиатор, который значительно увеличивает площадь нагрева.

Электрокабель

Над полом по периметру помещения в качестве прокладки труб отопления помещают нагревательный электрический кабель. Кабель подключают к электросети через систему управления, снабжённую датчиками нагрева и информационным дисплеем.

Инфракрасный обогрев

Над полом закрепляют ленту инфракрасного теплового излучения. Схема подключения инфракрасного обогрева аналогична системе питания электрокабеля.

Система инфракрасного обогрева плинтусов проста в монтаже и абсолютно безопасна.

Достоинства и недостатки систем тёплых плинтусов

Для наглядности сведём достоинства и недостатки систем обогрева в таблицу:

Часто поверхность плинтуса имитирует дерево

Конструкции напольных наличников изготавливают из различных материалов. Это панели из ламинированного ДСП, ДВП, пластика и эмалированных металлических панелей.

Высота таких изделий зависит от вертикального размера отопительных элементов. Плинтусы для труб отопления могут быть высотой 300 мм и более.

Высота конструкции зависит от размера нагревательных элементов

Наличники производят различной формы и окраски. Популярны плинтусы с поверхностью, имитирующей ценные породы дерева. Внешний вид у плинтуса для труб отопления значительно влияет на общее восприятие интерьера помещения.

Стена за нагревательным элементом защищается изоляционной лентой

Монтаж напольных конструкций, закрывающих нагревательные элементы, примерно одинаков. Устройство обогрева состоит из нескольких этапов:

Прокладки труб отопления, связанные с радиаторами центрального снабжения горячей воды, могут быть однорядными и двухрядными. Однорядная схема состоит из одного трубопровода, который вначале подключают к одному радиатору, а в конце он входит в последний прибор отопления. Двухрядное расположение труб имеет в конце контура перемычку.

Инфракрасный и электрический нагрев плинтусов выгодно отличается от водяной системы обогрева тем, что он не зависит от отопительного периода и может работать круглый год.

Декоративная розетка

Декоративная отделка отопительных труб, проходящих сквозь пол, становится острой проблемой во время укладки паркета. Существует два метода отделки отопительных труб.

Декоративные накладки на трубы отопления

Первый метод предполагает следующее: Трубы довольно плотно, без того, чтобы оставались зазоры, виток к витку, оборачиваются посредством асбестосодержащего картона. Делается это на высоте будущего плинтуса. После этого место вокруг трубы прокладывается посредством термостойкого материала, обладающего хорошей упругостью.

Чтобы замазать щели, используется простой раствор из цемента.

Второй метод еще более простой. Зазор между паркетом и трубой заливается посредством эластичного герметика, обладающего хорошей теплоустойчивостью. Место, где стыкуется пол и труба, маскируется посредством декоративной розетки. Благодаря широкому ассортименту розеток, их можно подобрать для труб любого диаметра. Розетки для труб отопления состоят из двух частей, а их соединение имеет место благодаря шипу. В местах стыка двух частей розетки промазаны с помощью клея. После того, как клей засохнет, розетки соединяются способом в обхват трубы, а после этого прижимаются к полу как можно более плотно. Остатки клея убираем с помощью мягкой тряпки.

Как задекорировать трубы отопления

Самый простой способ скрыть трубу – обыграть ее в интерьере. Существует множество идей, которые реализуются просто и не требуют при этом колоссальных усилий или больших материальных затрат.  Например, представленный ниже способ подойдет для «женской» или «девичьей» обстановки. Всего-то и нужно, что покрасить трубу соответствующей краской, а к ней прикрепить декоративный или функциональный элемент.

На этом фото интересные идеи декорирования трубы отопления

Немного изменив идею можно получить совсем другие результаты. Все дело в вашем интерьере, способностях и фантазии. Можно, например, спрятать трубу в расщепленный, а затем склеенный ствол бамбука, можно обмотать ее пенькой, витым цветным шнуром или чем-то подобным. Эти варианты, правда, уменьшат теплоотдачу, но если вас это не слишком пугает, такой декор трубы отопления в комнате может смотреться вполне органично. Особенно, если в добавить еще несколько элементов в том же стиле в других местах комнаты.

Можно трубу отопления обмотать шнуром, пеньковой веревкой, задекорировать стволом бамбукаВ детской из отопительной трубы можно сдеать жирафа

С детскими комнатами вообще обстоит дело достаточно просто: тут можно использовать свою фантазию или привлечь детей. Можно из трубы и батареи сделать жирафа, а можно- радугу или полку.

Особенно хорошо реализуется идея с полкой, если труба проходит горизонтально. К ней можно подвязать на шпагатах, пеньковых канатах или цепях соответствующие полки. Другое дело, что ничего тяжелого поставить на них нельзя, но ведь это элемент декора. Хотя, если вы только планируете ремонт, можно сделать крепления для такой трубы более надежным, тогда полки могу быть функциональными.

Идея украшения может распространяться не только на трубы. В некоторых случаях возникает необходимость задекорировать и радиаторы. Тогда, если умеете рисовать достаточно хорошо,  можете попробовать воплотить одну из идей, представленных на фото чуть ниже. Я, например, точно смогу реализовать последнюю…покрасить в разный цвет. На что-то более сложное моих талантов точно не хватит)). Но, возможно, у вас талантов больше.

Есть решения и для интерьеров в минималистическом или урбанистическом стиле. Это самые разные короба из перфорированного металла. Геометрию, цвет и фактуру подбирают исходя из имеющегося или планируемого интерьера.

Вариантов множество, все они очень интересны. Можно воспользоваться предложениями умельцев, которые из древесины или гипса изготовят такой короб для трубы отопления, что не каждому в голову не придет, что это не просто декоративный элемент, а очень даже функциональный. Некоторые вариант представлены на фото ниже.

Один из способов задекорировать трубу отопления, превратив ее в полку

Один из легких способов, которым можно задекорировать трубы отопления, расположенные вблизи окна – сделать карниз для штор длинным настолько, чтобы плотные шторы закрывали не самую приглядную, но необходимую часть коммуникаций. Реализуется это несложно и решение есть и при наличии подвесных потолков из гипсокартона  и при натяжных потолках. Вам требуется просто озвучить свои пожелания монтажникам, а они предложат несколько решений.

Самое элементарное – прикрепить к потолку пластиковую панель, крошеную доску или кусок задекорированной фанеры. За ней закрепить или карниз типа «струна» или обычный багет, если он по каким-то причинам вас не устраивает в интерьере в открытом виде.

Несложный способ задекорировать трубу отопления — сделать широкие шторы

С декором труб понятно. Но есть еще некоторые решения, которые могут потребовать некоторых строительных или столярных навыков.

Несколько вариантов декорирования радиаторов отопления

Виды чехлов плинтусного исполнения для отопительных трубопроводов

Основной признак классификации плинтусов под трубы отопления – это материал изготовления, который можно разбить на 3 основные группы:

Каждая группа включает в себя множество вариантов исполнения, отличающихся габаритами, профилем, цветом, фактурой поверхности и т.д.

Кроме того, к указанным пунктам можно добавить группу коробов самостоятельного изготовления, которые выполняются на основе каркаса из cd-профиля, монтируемого к стене с последующей обшивкой гипсокартоном и отделкой пластиком, керамической плиткой или мозаикой.

  • чехлы без кронштейнов для труб (экраны) – крепятся к стене поверх смонтированного и закреплённого трубопровода;
  • оболочка в комплекте с держателями для трубопровода – монтируется на установленные кронштейны-держатели с трубами.

Выбор декоративного плинтуса должен производиться с привязкой к конкретным условиям эксплуатации, включающим множество факторов (место монтажа, диаметр и количество труб в плети, наличие теплоизоляции и т.д.) и интерьеру помещения.

Рассмотрим варианты, как спрятать трубы отопления, и несколько видов декоративного плинтуса, применяющихся для отделки труб отопительных систем.

Металлические экраны плинтусного исполнения

Изделия представляют собой чехлы овального или прямоугольного сечения из алюминия или нержавеющей стали, которые встык друг к другу крепятся к стене саморезами поверх смонтированного трубопровода. Поверхность такого плинтуса перфорирована, что снижает вес изделия, делает прогрев помещения более равномерным и позволяет осуществлять визуальный контроль герметичности трубопровода. Оболочка прочна, при механическом повреждении восстанавливается рихтовкой, легко монтируется и допускает покраску.

Такой плинтус можно нарезать на фрагменты любой длины, в том числе удобной для расположения над узлами запорной арматуры на случай необходимости их замены или ремонта.

Устанавливаются кожухи на любой высоте прокладки труб, возможно размещение и непосредственно вдоль сопряжения пола со стенами.

Пластиковые плинтусы-кожухи

Плинтусы из пластика для труб отопления – бюджетный вариант решения вопроса. Характеристики пластика, используемого для этих целей, в основном, невысоки. На изделиях остаются царапины от механических повреждений, некоторые разновидности после года эксплуатации имеют отклонения от первоначальной геометрии. Но широкий диапазон цен материала позволяет без особых затрат менять плинтусы через каждые год-два, заодно привнося в интерьер помещения новые штрихи – вариантов художественного исполнения этих аксессуаров много (под ценные породы дерева, под природный камень и т.д.).

Деревянные плинтусные кожухи

Изделия из дерева не выполняются в виде универсальных моделей, так как стоимость натуральной древесины, пригодной для теплостойкой оболочки, высока. Поэтому такую отделку заказывают в столярных или мебельных цехах по индивидуальным размерам и эскизам.

Плинтусные короба из древесины при правильной обработке и должном уходе красивы и долговечны. Цвет древесины до покрытия защитным слоем лака можно изменить нанесением морилки – тонирующего состава, производящегося различных цветов и насыщенности.

Системы обогрева плинтусов

В зависимости от теплоносителя системы плинтусного отопления подразделяются на:

  1. Жидкостные. Система состоит из медных труб, где движется горячая вода либо антифриз.
  2. Электрические. В качестве источника тепла используют электрическую энергию, трансформированную через провод и воздушные ТЭНы.
  3. Инфракрасные. Излучают тепловую энергию от специальных лент, прикрепляемых к основанию стен.

Водяная система

Плинтусная система отопления, где по медным трубкам течет вода либо гликоль, называется водяной или жидкостной. На трубы насажены плоские детали из меди или алюминия.

Теплоноситель в трубках нагревается до 85 °С. Оптимальной температурой отопления считают 65 °С. Степень нагрева регулируется в автоматическом либо ручном режиме. Эффективность работы контура снижается при достижении длины в 12,5 м.

Водяной вариант плинтуса с отопительными трубами может работать от твердотопливных, электро- и газовых котлов, солнечных коллекторов, тепловых насосов.

Электрокабель

Основу электрического плинтуса составляет нагревательный электрический кабель. Он может нагреваться до 100…120 °С. Это значительно выше, чем в обычной отопительной системе. Декоративный кожух при этом нагревается до 50…60 °С.

Конструкция устанавливается модулями длиной 1 и 2 м. Они могут соединяться в один контур, вся система работает от обычной розетки в 220 В. Электропотребление довольно небольшое: в среднем 0,150 кВт на один погонный метр.

Работа плинтуса отопления управляется автоматически, заданную температуру поддерживает встроенный термостат. По расчетам, на обогрев комнаты площадью 20 квадратных метров достаточно 5 метров электрического отопления.

Инфракрасный обогрев

Источником тепла в инфракрасном плинтусном отоплении выступает инфракрасная лента. Она закрепляется над полом, закрывается декоративным коробом из пластика или гипсокартона.

По аналогии с электрокабельной системой, конструкцию оборудуют датчиками тепла, устанавливают измерительный аппарат с информационным дисплеем.

Установить систему очень просто, действие ее для человека абсолютно безопасно.

Виды декоративных накладок

Различаются декоративные накладки по назначению, материалам изготовления, конструкции и оформлению.

Для декора труб используют два вида накладок:

  • розетки применяются для маскировки места прохождения трубы через напольное покрытие, стену или потолок;
  • короба используются для декорирования самих труб отопления.

При монтаже системы отопления или косметическом ремонте помещения приходится вырезать отверстия для отопительных труб в напольном покрытии, стене, потолке. Даже аккуратно выполненное отверстие будет бросаться в глаза и портить вид комнаты, потому что при отделке необходимо оставить зазор в 1 см.

В ходе эксплуатации материал, использованный для отделки, может давать усадку, сужаться и расширяться в зависимости от температуры окружающей среды. Если зазора не будет, эти процессы могут стать причиной порчи напольного, стенового или потолочного покрытия или трубы отопления.

Установка декоративной розетки решает проблему, сохраняя необходимый зазор, но при этом делая его невидимым. Место прохождения трубы отопления через пол, стену или потолок становится более эстетичным.

Сами трубы, в особенности стояки отопления, тоже не всегда вписываются в интерьер. На кухне или в санузле их можно спрятать за мебелью, бытовыми и сантехническими приборами, в других помещениях этот способ может оказаться невозможным.

Если трубы вынужденно остаются на виду, они не только портят общее впечатление от обстановки. По отопительному контуру чаще всего циркулирует очень горячая вода, поэтому при непосредственном контакте с трубой легко обжечься. Применение декоративных коробов решает обе проблемы, не снижая функциональности отопительной системы.

Кольца и короба изготавливают из:

  • дерева – самые экологичные и стильные, но неустойчивы к механическим воздействиям и очень дороги;
  • металла – прочные, способствуют равномерному распределению тепла, их можно окрашивать;
  • пластика – прочность, долговечность и устойчивость к высоким температурам ниже, чем у накладок из других материалов, но значительно шире варианты оформления, поэтому пластиковые декоративные элементы можно подобрать к любому интерьеру.

Кольца и короба могут быть декорированы под паркет и ламинат, камень, пробку или иметь другие текстуры и разнообразные расцветки.

Особенности конструкции

Розетки изготавливают в форме чаши, кольца, овала, квадрата или прямоугольника со скруглёнными углами, с одним или двумя круглыми отверстиями под трубу. Размеры отверстий соответствуют размерам стандартных труб, используемых для монтажа отопительных систем. Пластиковые и металлические розетки имеют разъем с одной стороны, деревянные состоят из двух половинок и защёлкиваются с двух сторон.

Разъёмная конструкция розетки обеспечивает простоту её использования: достаточно надеть элемент на трубу, сдвинуть его к месту прохождения пола, стены или потолка и защёлкнуть. Кроме того, такие накладки можно снять при смене покрытия или даже во время генеральной уборки. А после окончания работ промыть, просушить и установить на место.

Накладки на трубы отопления в виде короба отличаются от обычных коробов для трубопровода тем, что не имеют направляющего жёлоба, к которому бы крепилась верхний закрывающий жёлоб. Короб-накладка – это П– или Г-образный жёлоб, которым закрывают одну или несколько труб, закрепляя его непосредственно на стене. П-образные короба используют на плоскости, Г-образные – в углах.

Кроме формы сечения короба-накладки различаются по:

  • наличию или отсутствию перфорации,
  • форме сгиба (радиусные, со скруглёнными углами или прямоугольные),
  • оформлению кромки (подгиб листа, уголки наружу или внутрь).

Перфорированные короба снижают теплопотери, тогда как закрытые – создают дополнительную теплоизоляцию труб. Вариантов перфорации множество, можно выбрать под любой дизайн.

Для декорирования труб используют накладной короб, имеющий такой размер, чтобы стенки короба находились на расстоянии не менее 5-7 мм от стенок труб. Это необходимо для предотвращения перегрева и деформации короба, и для нормальной циркуляции горячего воздуха.

Кроме того, это обеспечит защиту трубы от механических воздействий, а людей – от ожогов. Крепятся накладные короба непосредственно на стену на саморезы или дюбеля в зависимости от материала стены.

Обзор систем плинтусного отопления

1. Жидкостное плинтусное отопление.

Система водяного обогрева включает в себя следующие элементы:

  • Радиаторный блок: теплообменник из двух медных трубок, поверх которых закреплены латунные или алюминиевые ламели, обеспечивающие процесс конвекции, и защитно-декоративный короб из алюминия.
  • Распределительный коллектор, состоящий из двух трубок из стали для ввода-вывода термоносителя. Дополнительно оборудуется воздухоотводами, отсекателями и сливными вентилями.
  • Трубы из полиэтилена, одетые в гофру, через которые доставляется и отводится жидкость. Монтируются вдоль стены или в пол. Максимальное рабочее давление должно быть около 3 атмосфер.

Плинтусное водяное отопление чувствительно к гидроударам и повышению текущего давления в результате опрессовки, поэтому для присоединения к централизованной системе вместо полиэтиленовых шлангов используются металлопластиковые или медные коммуникации. Крепление осуществляется методом пайки. При этом специалисты рекомендуют использовать промежуточный теплообменник, принимающий на себя все «излишки». Таким образом, обогреватель плинтусного типа защищен от чрезмерных нагрузок, а срок его службы будет соответствовать заявленным 10 годам по гарантии.

В частных домах присоединяются циркуляционный насос, термостаты, датчики на вводе термоносителя в коллекторный приемник. Чтобы купить жидкостный теплый плинтус, придется потратить от 4 000 рублей за пог. м. Производители, как правило, рекомендуют монтировать контур длиной не более 15 м. В противном случае эффективность системы значительно снижается. Стандартная температура поверхности плинтуса должна быть около +50 °С, с каждым дополнительным метром показатель ухудшается на 2-5 градусов при тех же условиях.

По отзывам плинтусные обогреватели жидкостного типа хоть и дороги, но эффективны:

«Установил систему плинтусного обогрева в детской площадью 20 кв. м. Декларированная мощность составила 200 Вт на погонный метр. В режиме первоначального прогрева с -10 до +20 комплекс себя отлично зарекомендовал – буквально через 20 минут в комнате стало тепло и уютно. В дальнейшем буду использовать на половине производительности для поддержания достигнутых результатов».

Вешин Олег, Тамбов.

«Дача возле озера – это сырость и промозглый холод. Выбрал для отопления плинтусный обогрев с медным сердечником. Конечно, вышло дороговато, но плюсы заметны сразу: максимально ровная температура по всему объему помещения, нет перегретого воздуха как при радиаторном отоплении».

Александр Шилов, Санкт-Петербург.

2. Плинтусное отопление электрическое.

Электроплинтус относится к воздушным системам отопления. Устройство агрегата аналогично жидкостному. В нижнюю медную трубку монтируется ТЭН, в верхнюю встраивается кабель питания в термостойкой оплетке. Максимальный уровень мощности – 280 Вт на 1 погонный метр. Цена плинтусного отопления начинается от 2 000 руб/пог. м. Габаритные размеры установки: высота – 16, ширина – 4 см, длина – 1-2 м. Комплектуются уголками внешними, внутренними и концевыми заглушками из ПВХ.

Многие изготовители выпускают оба вида плинтусного отопления, при этом адаптируют их к любым типам тепловых генераторов. Так, отопительная система THERMODUL работает в комплекте с газовыми и нефтяными котлами, солнечными панелями. Конструкция предусматривает возможность регулировки температуры при помощи термостатов.

Выпускаются также варианты с инфракрасной системой. Например, российский плинтусный обогреватель Мегадор имеет мощность до 200 Вт, площадь отопления для 1 погонного метра – 8 м2. Сферы применения не ограничены: загородные дома, квартиры, офисные и производственные помещения, гаражи, теплицы и другие. Гарантийный срок службы – не менее 10 лет. Цены на термоплинтусы зависят от моделей, дополнительных функций и, конечно же, изготовителя.

Стоимость плинтусного отопления по Москве и Московской области.

Заключение

Вопрос, как спрятать трубы отопления, лучше решать до монтажа отопительной системы, так как смонтированный контур накладывает ограничения в применении конструкций декоративного плинтуса — крепить к стене кронштейны тыльной части отделки под существующим трубопроводом сложно и опасно, можно нарушить герметичность уплотнений в резьбовых соединениях. Но трубы даже введённой в эксплуатацию системы отопления можно эффективно скрыть декоративными экранами плинтусного исполнения, иногда — собственного производства, если при проектировании отделки воспользоваться услугами дизайнера.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
