Как подключить термостат к газовому котлу — правила и схемы установки

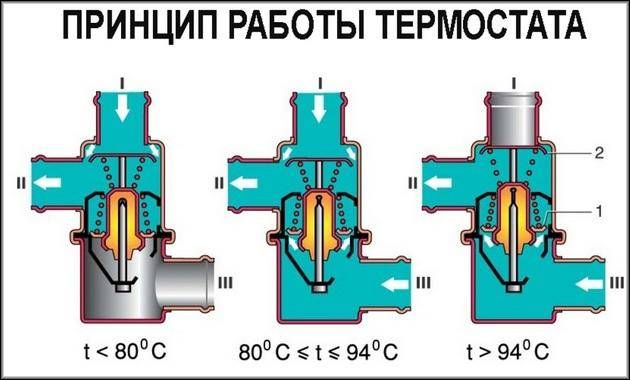

Принцип работы

Термостат работает по принципу дозированного нагрева антифриза. В его основе клапан с термоэлементом, состоящим из смеси воска и меди. Принцип работы следующий:

  1. Во время пуска холодного двигателя, затвор термостата находится в закрытом положении. Антифриз циркулирует внутри двигателя и печки за счет насоса. В это время температуры жидкости еще недостаточно для открытия клапана.
  2. Постепенно нагреваясь, антифриз достигает периода открытия при температуре от 85 до 90 градусов. Происходит это за счет термоэлемента. Смесь воска и меди начинает плавиться, за счет чего увеличивается в объеме и давит на затвор, открывая его. Открытый клапан пропускает антифриз из двигателя в радиатор, уравнивая температуру за счет охлаждения вентилятором и потоками воздуха.

Термостаты могут отличаться своей конструкцией, но главная их задача остается неизменной.

Инструкция по настройке

Термостатические регуляторы тяги имеют 2 вида разметки для работы в различных положениях. На приборе RT 10 шкала красного цвета предназначена для работы в горизонтальном положении, желтая разметка – для вертикального. Настройка изделия выполняется в таком порядке:

  • Перед началом настройки нижний конец цепи надо отсоединить от воздушной заслонки, чтоб она свободно свисала вниз, а винт – фиксатор рукояти — ослабить.
  • Выбрав цвет шкалы в соответствии с ориентацией термостата в пространстве, выставить по ней значение желаемой температуры.
  • Разжечь теплогенератор и прогревать его, контролируя температуру теплоносителя по котельному термометру.
  • Когда температура воды в рубашке достигнет значения, на которое выставлен регулятор тяги, надеть конец цепи на дверцу зольника. Следует убедиться, что цепь натянута, свободный ход не должен превышать 1 мм. После этого можно рукоятку зафиксировать с помощью винта.

После настройки нелишним будет проверить работу термостатического регулятора, изменяя температуру рукоятью и сравнивая ее с показаниями термометра. При этом надо учитывать, что в твердотопливных котлах присутствует явление инерционности. Это значит, что после прикрывания дверцы зольника рост температуры теплоносителя остановится не сразу, поскольку дрова или уголь в топке не могут потухнуть в один момент. Надо выждать какое-то время, в течение которого показания термометра стабилизируются.

Особенности функционирования

Итак, для того чтобы разобраться с особенностями работы терморегулятора, необходимо понимать как работает котел:

Пользователь запускает в работу котел, выставляет необходимую температуру нагрева теплоносителя;

Современное оборудование может оснащаться накладным или погружным датчиком, который передает информацию относительно нагрева на блок управления прибора. При достижении заданной температуры нагрева срабатывает датчик, в результате чего автоматически срабатывает датчик, перекрывая подачу топлива. Теплоноситель по системе продолжает движение благодаря встроенному циркуляционному насосу;

Как только температура теплоносителя опускается ниже заявленной, подача газа на горелку автоматически возобновляется, горелка розжигается и начинается подогрев теплоносителя.

Получается, что котел за счет автоматики просто греет теплоноситель до указанной температуры, после чего просто поддерживает заданный параметр. Отсутствие термодатчика не позволяет оборудованию получать информацию относительно окружающей температуры, по этой причине в переходные сезоны, а именно весна-осень может происходить тактование, а именно частое включение и отключение горелки из-за чего снижается не только ее рабочий ресурс, но и агрегата в целом.

Центральный терморегулятор

Такой терморегулятор расположен далеко от вашего котла и обычно позволяет включать или выключать отопление во всём доме. Старые версии соединены проводами с котлом, более новые системы, как правило, посылают сигналы в командный пункт устройства. Именно приспособлениями нового типа оснащены довольно дорогие, но эффективные приборы: котлы двухконтурные Ferroli, Beretta и отечественные АОГВ.

Наиболее известны комнатные терморегуляторы для двухконтурного котла торговой марки Gsm и Protherm. У них встроенный дилатометрический терморегулятор для котла, который в зависимости от модели, может работать дистанционно, часто эта технология используется для электрического котла либо твердотопливных агрегатов.

Комнатный термостат отключает нагрев системы по мере необходимости. Он работает путём измерения температуры воздуха, и включения отопления, когда температура воздуха падает ниже установки термостата, и его выключения, когда установленная температура будет достигнута.

Советы:

  1. Рекомендуется установка термостата на 20 ° С;
  2. В ночное время устанавливаемая температура должна быть в пределах 19-21° С.
  3. Желательно, чтобы в детской комнате было около 22 ° С.
  4. Температура не должна опускаться ниже 22 ° C в помещении для пожилых людей и людей с ограниченными возможностями.

Как правило, только на одном микроконтроллере климата в системе отопления основана температура всего дома, либо отдельных помещений. Лучший вариант его расположения в гостиной или спальной комнате, которые, вероятно, должны быть самым посещаемым местом в доме.

Комнатным термостатам нужен свободный поток воздуха для измерения температуры, поэтому они не должны быть закрыты шторами или заблокированы мебелью. Соседние с электрическим терморегулятором приборы могут мешать корректной работе устройства. К ним относятся лампы, телевизоры, соседские котлы через стену, сенсорные выключатели.

Настройка

После подключения прибор необходимо настроить. Здесь на помощь придет инструкция к терморегулятору. Как правило, на лицевой панели программатора есть кнопки, с помощью которых осуществляется его настройка, а также микропереключатели. Для работы программируемого оборудования необходима энергия. Терморегуляторы работают от обычных батареек.

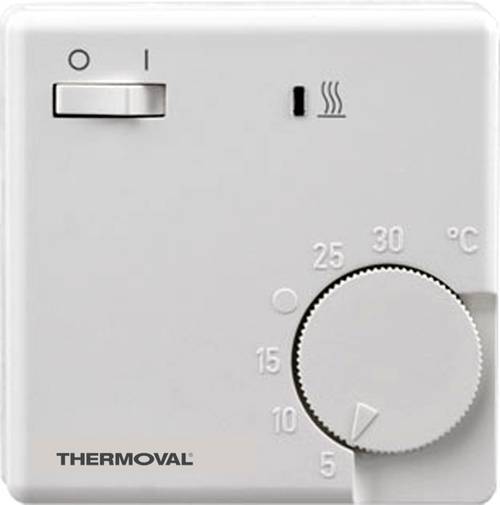

Комнатный механический

С помощью переключателей можно контролировать:

  • Нагрев и кондиционирование воздуха.
  • Время задержки срабатывания датчиков. Например, при кратковременном сквозняке датчик обнаружит снижение температуры, в результате чего должен включиться котел. Задержка срабатывания позволит избежать ложных включений.
  • Колебания температуры. Например, устанавливаются колебания температуры равные 0,5 градуса. Это означает, что прибор включит котел при понижении параметра на 0,25 градусов, и выключит его при превышении показателя на те же 0,25 градусов.

С помощью кнопок устанавливается оптимальная и экономичная температура. Оптимальная (комфортная) температура будет поддерживаться в дневное время суток. В ночное время показатель будет снижаться, обеспечивая экономию и не допуская перерасхода топлива. В терморегуляторах есть предустановленные программы. При необходимости пользователь может выбрать одну из них для нормальной работы отопительной системы. Количество таких программ различается в зависимости от модели программатора.

Программируемый комнатный термостат

Программируемый электронный комнатный термостат позволяет выбрать нужную и комфортную температуру в любое время, его легко перенастраивать и менять режим работы. Таймер времени позволяет установить другой шаблон для отопления в будние и выходные дни. Некоторые таймеры позволяют устанавливать различные параметры для каждого дня недели, это может быть полезно для людей, работающих неполный рабочий день или посменно. Такими термостатами оснащены многие модели Terneo и КЧМ.

Программируемый комнатный термостат

Программируемый комнатный термостат позволяет установить индивидуальные нормативы отопления на каждый день в соответствии с образом жизни и поддерживать температуру дома все время, независимо от присутствия или отъезда хозяев. Видео: Подключение комнатного термостата к газовому котлу

Если за систему отопления отвечает котёл с радиатором, как правило, нужен только один программируемый комнатный термостат для управления всем домом. Некоторые шаблоны должны быть скорректированы весной и осенью, когда часы ушли вперёд и назад, или произошла определенная смена климатических условий. Также рекомендуем менять настройки температур при смене дня и ночи.

Такой контроллер климата имеет несколько опций, которые расширяют его возможности:

  • «Партия», которая прекращает отопление на несколько часов, после возобновляет;
  • «Перекрыть» позволяет временно изменить запрограммированные температуры во время одного из настроенных периодов;
  • «Праздник», увеличивает интенсивность нагрева либо уменьшает её в течение определённого количества дней.

Для чего нужны комнатные термостаты

Владельцам простых отопительных котлов не приходится задумываться об удобстве управления климатом в доме. Чаще всего все регулировки на таких котлах сводятся к одной простой ручке выбора степени нагрева теплоносителя – здесь используется простая шкала с цифрами от 0 до 9. В осенние холода оборудование работает на единичке или двойке, а в крепкие морозы пользователи устанавливают ручку на более высокие цифры.

Таким образом, здесь используется простейший терморегулятор, ориентирующийся на температуру теплоносителя в системе. Требуемый уровень нагрева устанавливается вручную, а дальше в котле начинает работать простой термоэлемент на основе биметаллической пластины – он включает розжиг, обеспечивает подачу газа на горелку. Такая схема используется во многих простых моделях.

Более продвинутые котлы регулируют температуру степень прогрева помещений следующим образом:

Модели с выносным датчиком будут регулировать температуру именно того места, где установлен сам датчик.

  • По электронному датчику контроля температуры теплоносителя в системе отопления;
  • По выносному датчику температуры воздуха;
  • По температуре воздуха за пределами помещений;
  • По датчику, располагаемому в выносном комнатном терморегуляторе.

Погодозависимые датчики используются потребителями крайне редко – люди привыкли полагаться на собственные ощущения. Поэтому они выбирают контроль температуры теплоносителя или контроль температуры внутреннего воздуха.

Выносной терморегулятор для котла – это внешний управляющий модуль, устанавливаемый в произвольной точке домовладения или квартиры. Он включает в себя комнатный датчик температуры и органы управления. Основная функция этого миниатюрного прибора – отслеживание заданной температуры, основываясь на показаниях термоэлемента. С понижением температуры регулятор передает на котел команду включения отопления, а после достижения заданного значения отключает горелку.

Терморегуляторы для котлов отопления обладают и дополнительным функционалом:

  • Регулировка температуры в контуре горячей воды – не самый нужный регулятор, но в некоторых моделях он есть;
  • Задание дневного и ночного температурного режима – оборудование само понизит ночную температуру до установленной отметки;
  • Управление отоплением по заданной программе – терморегулятор будет включать и отключать горелку котла, ориентируясь на заранее введенные данные. Например, мы можем запрограммировать оборудование на неделю вперед;
  • Управление внешним оборудованием – это бойлеры косвенного нагрева, солнечные коллекторы и многое другое.

Благодаря выносной конструкции, терморегуляторы обеспечивают удобство управления работой котла отопления, который может стоять в каком-либо удаленном помещении – это кухня, ванная комната или подвал.

Функционал терморегуляторов варьируется в широких пределах. Самые простые модификации представляют собой одну-единственную ручку регулировки с механической шкалой. Более сложные приборы оснащаются несколькими регуляторами и электронными табло, на которых отображаются различные данные. Соответственно, и цены на такие приборы выше – они являются более продвинутыми, даря пользователям множество сервисных функций.

Как приобрести датчик температуры для котла отопления: обзор рынка

Бренд/Модель Минимальный шаг срабатывания, °C Комментарии
Salus/ Controls RT1005-300,5880-980Простейшая модель, без экрана. Подходит для регулировки теплых полов.
Thermoval/ RTE-E-35025-300,51050-1200Защита от внешних воздействий по стандарту IP30.
Thermix/ РТ001Н16М10-401900-2050Механическое управление.
Salus/ Controls T1057-300,42050-2200Программируемый регулятор. Монохромный дисплей с подсветкой.
Poer/ PTC107-320,52100-2250Возможность подключения к сети Интернет с помощью дополнительного комплекта оборудования. Беспроводное соединение приемника и термостата. Более 20 программ.
Salus Controls 091FL5-300,52180-2300Пользовательские программы, система защиты от замерзания.
Grand Meyer/ PST-25-353400-3600Скрытый монтаж, программируемый регулятор.
Warmehaus/ Touchscreen5-357300-7950Сенсорный монохромный экран.
Salus/ Controls iT5005-35110800-11300Пульт дистанционного управления, сенсорный экран, подключение к Интернету.

Регулировка работы котла

Газовый котел может настраиваться двумя способами – вручную или автоматически. С ручной настройкой все понятно – при заметном похолодании или потеплении в доме пользователю нужно каждый раз соответствующим образом менять мощность котла, чтобы в доме была наиболее комфортная температура. Такой метод регулировки имеет право на жизнь, но его эффективность недостаточно высока, да и удобным его не назовешь.

При наличии подключенного к котлу программатора удобство управления отопительным оборудованием возрастает в разы. Когда температура воздуха в помещении снижается ниже заданного уровня, котел запускается и работает до тех пор, пока температура не достигает максимального значения, установленного на программаторе. Как только воздух в помещении прогревается до нужного уровня, газовому котлу подается команда на отключение.

На месте

Для того, чтобы проверить работу термостата без демонтажа, необходимо дождаться полного остывания мотора. Далее необходимо:

  1. Запустить двигатель.
  2. Дождаться нагрева до температуры 80 градусов.
  3. Проверить патрубок, идущий от термостата к радиатору.

Патрубок должен быть холодным. Если он теплый или горячий, это указывает на то, что клапан остался в открытом положении.

После достижения 85–90 градусов, холодный патрубок к радиатору должен начать нагреваться. Если он остается холодным, значит затвор не открылся и заклинил в посадочном месте. Далее будет дано полное описание как поменять термостат самостоятельно.

Как подключить комнатный термостат к газовому котлу?

Для монтажа регулятора не потребуются какие-либо профессиональные навыки или специальные инструменты, достаточно разобраться в схеме монтажа, следовать инструкции производителя газового котла и регулятора, соблюдать технику безопасности по работе с электрическим током. Тогда установку возможно произвести самостоятельно, не прибегая к помощи специалиста.

Схема подключения

В схеме газового котла должно быть указано, есть ли возможность подключения к нему термостата

Важно убедиться, что установка дополнительного оборудования разрешена производителем и не навредит отопительной системе

Некорректный монтаж может привести к поломке дорогостоящей техники и потере гарантии.

В случае, когда установка блока управления будет осуществляться внутри котла, находят подходящее для него место. При необходимости можно использовать установочную коробку.

Важно! При подключении термостата выполнение требований производителя котла строго обязательно!

Если изучить схему главной платы газового котла, то видно, что на ней имеются два контакта, соединённые между собой перемычкой, где электрический ток сначала выходит из платы, а затем возвращается в неё, контролируя включение и отключение отопительного котла. Во многих современных моделях эта перемычка для удобства монтажа находится на отдельно выведенной колодке, куда просто подключается термостат.

Фото 1. Распечатанная схема платы газового котла. Красным обведена часть, показывающая возможность подключения различных термостатов.

Но на некоторых разновидностях отопительного оборудования место установки придётся искать прямо на плате. В этом случае откручивают винты, которые держат перемычку, вынимают её, а на это место монтируют провода, идущие к термостату.

Правильно подключённый термостат пропускает через себя электрический ток, идущий к котлу из сети, контролируя, таким образом, включение и выключение всей системы отопления. Если воздух в помещении нагрет сильнее, чем выставлено на регуляторе во время его настройки, то прибор отключает газовый котёл, а когда температура падает ниже указанного предела, то отопление снова включается и происходит нагрев воздуха в доме.

Материалы и инструменты

Для монтажа термостата к газовому котлу не потребуется никаких специальных инструментов. Всё, что необходимо для установки прибора в систему отопления, идёт в поставочном комплекте.

Для установки регулятора понадобятся технические паспорта термостата и отопительного котла для сверки электрических схем подключения, бытовая отвёртка, тестер для проверки наличия напряжения в сети, набор инструментов для крепления прибора на стену в жилом помещении.

Выбор места для установки термостата

Перед началом монтажных работ выбирают место установки терморегулятора

Правильно подобрать помещение для прибора крайне важно, потому что именно по температуре и влажности воздуха в этой комнате будет происходить регулировка всей системы отопления в доме

Термостат обязательно устанавливают в жилом помещении, а не в техническом. Обычно выбирают самую холодную комнату во всём доме, например, угловую. Установка прибора в котельной или в кладовой приведёт к некорректной работе отопления. Нельзя вешать регулятор вблизи отопительных батарей, бытовой техники, излучающей тепловые помехи: кухонных плит, обогревателей. Не рекомендуется размещать регулятор и на сквозняке, возле окон, или там, где на него будут попадать прямые солнечные лучи.

Термостат должен быть легко доступен, находиться на виду, чтобы в любой момент изменить настройки температуры или произвести замену батарей питания.

Правила установки:

  • Высота монтажа не более полутора метров над уровнем пола.
  • Не устанавливать на внешнюю, холодную стену дома.
  • К прибору должен быть свободный доступ.
  • Не вешать вблизи плит, кондиционеров, окон.
  • Не допускать попадания прямых солнечных лучей на прибор.

Эффективное управление отоплением является жизненно важной частью рациональной работы котла и системы отопления дома. Грамотное использование элементов управления снизят потребление энергии агрегатом, при создании комфортной температуры в каждой комнате дома, избегая перегрева помещений

А управляет работой котла термостат (или программатор) в зависимости от температуры в помещении.

До 20% объёма потребляемых энергоносителей можно экономить применяя такого рода автоматику. А цены на энергоносители достаточно велики и желание каждого нормального человека снизить свои расходы.

Рассматриваем ситуацию, когда котёл рассчитан правильно, необходимое утепление помещений выполнено, а система отопления функционирует нормально.

Классификация видов термодатчиков

Выбор датчика зависит от того, в какой среде необходимо контролировать температуру: внутри котла, в помещении или в системе отопления. От правильности их выбора зависит эффективность и безопасность работы отопительного оборудования.

Датчик температуры для котла отопления классифицируется по следующим критериям:

Виды датчиков по способу определения температуры

По способу определения температуры датчики бывают:

Дилатометрические датчики изготавливаются из материалов с высоким коэффициентом теплового расширения, которые реагируют на минимальные температурные колебания. Принцип их работы основан на замыкании либо размыкании электрических контактов. Для повышения их чувствительности и качества контакта в конструкциях используют магниты.

READ Как подключить мобильный банк карты кукуруза

Резистивные термодатчики изготавливаются из специальных сплавов проводников или полупроводников. Конструктивно состоят из катушки с намотанным тонким медным, платиновым или никелевым проводом и керамического корпуса или полупроводниковых пластин, помещённых в пластиковый или стеклянный корпус.

Полупроводниковые резисторы бывают двух видов:

Термоэлектрические датчики изготавливаются из двух специально подобранных разнородных металлов или сплавов, в точке контакта которых при нагреве индуцируется термо-ЭДС, величина которой пропорциональна разности температур двух спаев. При этом измеряемая величина не зависит от температуры, длины и сечения проводов.

Манометрические датчики позволяют определять температуру немагнитным способом без применения источников энергии, что позволяет их применять для дистанционных измерений. Однако их чувствительность на порядок хуже, чем у других термодатчиков, а также присутствует эффект инерционности.

Виды датчиков по способу взаимодействия с термостатом

Измерители температуры по типу взаимодействия с термостатом подразделяются на следующие виды:


Проводной датчик температуры для котла

Общие принципы подключения термостата

Способ и схемы подключения термостата к самому отопительному оборудованию можно узнать из технического паспорта газового котла. Современное оборудование, независимо от производителя, предполагает наличие точек подключения для термостата. Подсоединение выполняется с помощью клемм на котле или кабеля терморегулятора, входящего в комплект поставки.

В случае использования беспроводного термостата размещать измерительный блок следует только в жилом помещении. Это может быть самая холодная комната или комната, где чаще всего собирается наибольшее количество людей, детская.

Устанавливать блок терморегулятора в кухне, холле или в котельной, где температурный режим непостоянный, нецелесообразно.

На термостат не должны попадать солнечные лучи, он не должен располагаться на сквозняке, рядом с отопительными приборами и электротехникой, излучающей большое количество тепла, — тепловые помехи плохо влияют на работу устройства

Подключение различных типов и моделей термостатов может иметь свои особенности, монтаж осуществляется в соответствии с инструкцией производителя, которая прилагается к прибору.

Рекомендации включают в себя исчерпывающее описание работы регулятора, способ и схемы подключения. Далее мы расскажем, как правильно подключить терморегулятор к газовому котлу и об особенностях монтажа наиболее типичных моделей регулятора.

Подключение механического термостата

Термостат механического типа отличается надежностью и простотой конструкции, невысокой стоимостью, длительной эксплуатацией.

При этом он поддерживает лишь один температурный режим, который устанавливается путем изменения положения ручки на отметке температурной шкалы. Большинство терморегуляторов работает в диапазоне температур от 10 до 30°С.

Для подключения механического термостата к кондиционеру используется клемма NC, к газовому или любому другому отопительному оборудованию – клемма NO

Механический термостат имеет наиболее простой принцип действия и срабатывает через размыкание и размыкание цепи, которое происходит с помощью биметаллической пластины. К котлу термостат подключают через клеммную коробку на плате управления котла.

При подключении термостата обращайте внимание на маркировку – она присутствует практически на всех моделях. Если обозначений нет, воспользуйтесь тестером: прижав один щуп к средней клемме, вторым проверьте боковые и определите пару разомкнутых контактов

Монтаж электронного терморегулятора

Конструкция электронного термостата предполагает наличие электронной платы, которая отвечает за управление устройством.

Управляющим сигналом служит потенциал – на вход котла передается напряжение, которое приводит к замыканию или размыканию контакта. К терморегулятору необходимо подвести напряжение 220 или 24 вольт.

Электронные терморегуляторы позволяют проводить более сложные настройки системы отопления. При подключении электронного термостата, к нему подводят провод питания и нейтраль. Устройство передает на вход котла напряжение, которое запускает работу оборудования

Термостат с электронным управлением используют для организации работы сложных климатических систем. Он поможет в управлении не только атмосферным или турбинированным газовым котлом, но и насосом, кондиционером, сервоприводом в системе отопления.

Как подключить беспроводной термостат?

Беспроводной терморегулятор состоит из двух блоков, один из которых устанавливается в жилом помещении и выполняет роль передатчика. Второй блок монтируется около отопительного котла и подсоединяется к его клапану или контроллеру.

Передача данных от одного блока к другому осуществляется по радиоканалу. Для управления устройством контрольный блок оснащается ЖК-дисплеем и небольшой клавиатурой. Для подключения термостата настраивают адрес датчика и устанавливают блок в точке с устойчивым сигналом.

Схема подсоединения термостата по разрыву цепи – включение оборудования происходит в момент появления тока. Аналогичную схему используют и при подключении механического термостата

Основной недостаток беспроводного терморегулятора – питание выносного блока от батарей, которые имеют ограниченный ресурс и поэтому требуют частой замены. Для обеспечения бесперебойной работы устройство оснащают сигнальной функцией, которая предупреждает о необходимости замены батареи.
