Скрытая проводка в деревянном доме
Это очень дорогое удовольствие. Хоть здесь и не нужен перфоратор, но трудозатрат в разы больше, ведь по требованиям ПУЭ весь установленный провод нигде и ни при каких условиях не должен контактировать с деревом.
проводка в стальной гофре, металлические подрозетники
Обычные виды подрозетников здесь не годятся – ПВХ отлично горит и в случае короткого замыкания вероятность пожара при их использовании очень высокая. Здесь нет вопроса какие подрозетники будут лучше или хуже – поставить можно исключительно железные, толщина стенок которых сможет удержать внутри корпуса возникшую дугу от короткого замыкания.
По этой же причине провода в такой проводке должны быть уложены в железную трубу и все ее стыки с подрозетником должны быть тщательно загерметизированы. Вся магистраль в обязательном порядке заземляется, поэтому на концы труб, что сходятся в подрозетнике, дополнительно приваривается крепежный болт для заземляющего провода.
Исходя из этого, есть только один способ, как установить подрозетник, не превращая его в бомбу замедленного действия – выполнить все требования ПУЭ:
- Для подрозетника дрелью и стамеской высверливается необходимое отверстие
- При желании сделать дополнительную защиту, дно отверстия прокладывается асбестом.
- В подрозетник заводится провод и часть подводящей его трубы, что подсоединяется к корпусу, который в свою очередь враспор прикручивается к стене шурупами.
Эта, казалось-бы несложная последовательность действий должна быть выполнена со всей возможной тщательностью, ведь от этого зависит пожарная безопасность дома.
В этом видео показана установка подрозетников в стену из бревна:
Советы
- Нельзя устанавливать точки возле самого пола, надо поднять разметку вверх по стене минимум на 20-50 см.
- Размер коронки для стандартного подрозетника 68 мм.
- Если, создав отверстие, есть металлический или деревянный профиль, его «вырубают», высверливают.
- Перед установкой коробки надо в неё завести кабель. Он может выходить сверху с гипсокартонной конструкции или сбоку. Соответственно убирают заглушки на коробке (сверху или сбоку, снизу).
- Если несколько отверстий попадают на профиль. Его «выставляют» этой же коронкой. Окончательно подрезают ножницами по металлу.
Установка подозетника в гипсокартонную поверхность не занимает много времени и сил, если сделана правильно разметка, под рукой есть электроинструмент и качественный материал (коронки, коробки). Подрозетники производят различные фирмы из пластика
Стоит обращать внимание на качество используемой пластмассы, толщину подрозетника
Монтаж без привязки к профилю
Иногда случается, что расчеты делаются неправильно и после сверления в отверстии для будущих розеток виднеется профиль, из-за которого нельзя просунуть блок и надежно зафиксировать в углублении. В таком случае коронку заменяют обычным ножом по металлу или стамеской и проделывают отверстия вручную, убрав 5-10 см виднеющегося профиля.
Неправильный монтаж, при котором профиль мешает разместить подрозетник в подготовленном отверстии.
Каркас конструкции от этого не пострадает, но сам лист гипсокартона может быть деформирован, а из-за неудобного угла обзора существует риск получения травмы. При обрезке профиля рекомендуется надеть специальные монтажные рукавицы – они позволят уберечь руки от нежелательных порезов.
Собираем подрозетники в один блок
Учитывая, что вы устанавливаете не отдельную конструкцию, а блок из четырёх коробок, подрозетники необходимо скрепить между собой. Поэтому установка подрозетников в гипсокартон начинается с удаления боковых заглушек. Делается это по определённой схеме: первый подрозетник – одна заглушка, во втором и третьем по две, в четвёртом снова одна.
Для соединения подрозетников Schneider Electric между собой в данном случае я буду использовать кабельные переходники-соединители.
Что интересно у большинства обычных подрозетниках по бетону конструктивно продумано соединение их в блок без дополнительных переходников (с боковых сторон есть специальные выступы). У коробок для ГКЛ таких выступов нет поэтому приходится пользоваться специальными соединителями.
Процесс объединения отдельных коробок в одну конструкцию выглядит так: переходник устанавливается в посадочное отверстие и защёлкивается.
Процедура повторяется несколько раз, по количеству подрозетников в блоке. Учитывая, что переходники имеют стандартный диаметр, расстояние между подрозетниками под гипсокартон составит ровно 71 мм. По аналогичной схеме устанавливаются все электромонтажные конструкции, подведённые под одну рамку.
Как установить подрозетник в гипсокартон
Вот мы и подошли к главному – установка подрозетников в гипсокартон. Для этого нужно удалить перегородки, которые остались между отверстиями. Для этого используем монтажный нож или пилу. Далее, в одной из коробок удаляем пластиковую заглушку, предназначенную для ввода питающего провода.
Если предварительные расчёты сделаны без ошибок, конструкция точно совпадает с местом прокладки кабеля
Обратите внимание, что некоторые подрозетники для гипсокартона оснащаются выступающими за внешний диаметр крепёжными лапками, поэтому конструкцию нужно заводить по диагонали
Просовываем питающий кабель через отверстие заглушки, и аккуратно вставляем наш блок в подготовленное отверстие. Все подрозетники должны зайти без усилий. Перед фиксацией блока проверяем, чтобы все было ровно.
После установки блока подрозетников на посадочное место, остаётся лишь затянуть крепёжные винты. Это можно сделать обычной отвёрткой. После закручивания, лапки-фиксаторы надёжно притянут конструкцию к внутренней стене гипсокартонного листа. Напоминаем, что прикладывать чрезмерных усилий не стоит, чтобы гипсокартон не начал крошиться. Теперь остаётся только проверить симметричность установленного блока, посредством строительного уровня. На этом процесс монтажа завершён.
Способы ремонта
Перед тем, как переходить к ремонту розетки, которая вываливается, обязательно отключите электроэнергию на вводном щитке! Приступать к разборке корпуса нужно только, когда в сети отсутствует напряжение!
Рассмотрим классическую ситуацию, когда розетка вываливается из бетонной стены. Сначала нужно понять, почему механизм крепления, представленный раздвижными лапками, не удерживает корпус в посадочном отверстии. Убедитесь, что в стене установлен подрозетник, который как раз и нужен для того, чтобы розетка либо выключатель не выпадали. По современным нормам он должен быть пластиковым, с рифлёными стенками, предназначенными для зацепа лапок. Старые металлические стаканы имеют плоские внутренние грани в результате чего просто невозможно качественно закрепить розетку. Бывают ситуации, когда такой стакан вообще не установлен, и розетка выпадает из-за того, что лепестки плохо разжимаются в бетоне. Так или иначе, если корпус постоянно вываливается из стакана, рекомендуем установить новый подрозетник с рифлеными стенками, которые решат эту проблему.
Если же Вы видите, что в стене установлен нормальный пластиковый подрозетник, но розетка либо выключатель света болтается, рекомендуем проверить сами лапки. Возможно, диаметр монтажной коробки больше, чем диаметр распора лапок в результате чего корпус просто не может зацепиться за стенки стакана и выпадает из него. В этом случае решить проблему можно двумя способами:
- Подложить под место упора лапок резиновые подкладки, чтобы компенсировать пустоту.
- Плоскогубцами немного выгнуть лепестки, чтобы увеличить диаметр распора. Тут следует понять, что если металл мягкий, исправить ситуацию деформацией лепестков может и не получиться, т. к. при распоре они вогнуться назад. Однако такое происходит крайне редко и то по причине плохого качества изделия.
Банальной ситуацией из-за которой электрофурнитура выпадает со стены, является ошибка при установке розетки, когда установщик забывает хорошо развести лепестки, закручивая специальные винтики. В этом случае, чтобы укрепить корпус, который разболтался, Вам нужно всего лишь отверткой правильно выполнить крепление, как показано на фото ниже:
Что делать, если вывалилась двойная розетка на кухне?
Если Вы живете в панельном доме и в квартире старая электропроводка, то часто розетки и выключатели плохого держаться в стене и выпадают потому что установлены в сквозном отверстии перегородки без подрозетника. Наглядно увидеть такую ситуацию Вы можете на фото:
В этом случае Вам первым дело нужно установить подрозетник, подрезать его, если это нужно (иногда возникают проблемы с толщиной и приходиться укорачивать стакан со стороны дна) и после этого уже заново закрепить розетку либо выключатель в бетонной стене.
Другая ситуация связана с гипсокартонной стеной. Если розетка вырвалась из гипсокартона вместе с куском гипса, по выше предоставленной инструкции закрепить корпус не получится. Связано это с тем, что принцип крепления подрозетника в бетоне и гипсокартоне различается. В последнем случае пластиковый стакан крепится к листу ГКЛ за счет прижимных лапок, что можно увидеть на картинке ниже:
Чтобы розетка больше не выпадала и не шаталась, рекомендуется приклеить кусок гипсокартонного листа на место, используя алебастр либо гипсовую шпаклевку. Когда раствор застынет, нужно вырезать небольшую полоску из листа ГКЛ, подложить ее под поврежденное место и прокрутить саморезами. Такой вариант усиления стены спасет ситуацию.
Альтернативный вариант – напихать внутрь пустоты газеты вокруг отверстия и заполнить его густой гипсовой шпаклевкой. Не забудьте перед этим завести провода в подрозетник. Монтажную коробку нужно вдавить в раствор, чтобы она стала вровень со стеной (не выпирала), после чего убрать излишки раствора и подождать, пока гипс застынет.
Если корпус шатается и выпадает можно еще проще решить проблему, как показал мастер на своем видеоуроке:
Как закрепить изделие, если стенка облицована плиткой?
Это интересно: Арматура для монтажа розеток и выключателей — разбираемся тщательно
Монтаж блочной розетки
Блочными называются розетки, которые состоят из нескольких клеммных блоков для одновременного подключения к сети 220 В, интернету, ТВ и пр.

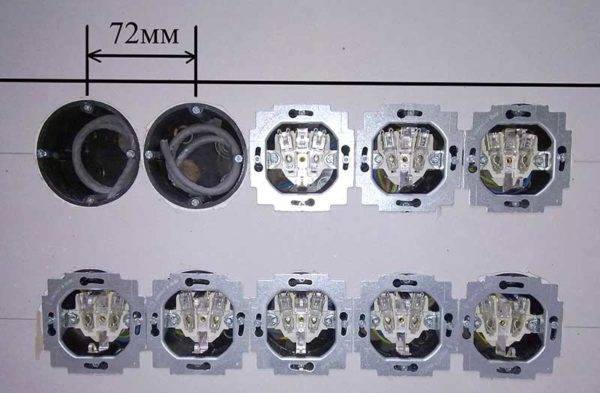

- расстояние между центрами блочных розеток должно составлять 72 мм;
- вычисления при помощи уровня переносятся на стену;
- между собой стаканчики подрозетников соединяются кабелем С3А3 или «бабочками», которые берутся с запасом в 2 см и компонуются в блок;
- под контролем уровня на стене из ГКЛ прорезаются круги, к которым прикладывается блок и проверяется правильность расчета углублений;
- полученные отверстия соединяются между собой стамеской;
- вставляется блок, фиксируется к стене прижимными болтами;
- между подрозетниками проводятся кабели.
Подключение блочной розетки
Сложности, которые могут возникнуть и их решение
Одна из самых частых проблем, возникающих при проделке посадочного места для подрозетника, — попадание в профиль, к которому крепиться гипсокартонный лист.
В таком случае установить монтажную коробку не удастся, поскольку ее высота значительно больше толщины гипсокартона.
То есть, для установки нужно дополнительное место под листом, чтобы подрозетник стал до упора.
Решается такая проблема очень просто – при помощи зубила (стамески, отвертки) и молотка вырубаем мешающий участок профиля. На несущую способность профиля это никак не скажется.
Хуже дело обстоит, если гипсокартон приклеен на стену без использования каркаса из металлического профиля (встречается и такой монтаж, хоть и редко).
В таком случае придется делать углубление в стене при помощи перфоратора с долотом или молотком с зубилом.
Еще одна ситуация касается установки блока розеток (несколько их располагается в ряд одна возле другой).
Для надежного крепления каждого подрозетника, необходимо, чтобы между отверстиями под них оставались перемычки.
И здесь поможет правильно выполненная разметка.
Делается она так: выбираем место установки крайней розетки, и помечаем центр отверстия.
Затем наносим ровную горизонтальную линию через отмеченную точку.
Далее отмеряем 72 мм от центра первого отверстия и делаем пометку (это будет центр второго отверстия).
Делаем еще несколько отметок на линии (по количеству розеток в блоке), соблюдая указанную длину между точками.
Все просто – диаметр отверстия составляет 68 мм, а между центрами у нас – 72 мм, и после прорезки отверстий получим перемычки толщиной 4 мм в самом тонком месте.
ПОПУЛЯРНО У ЧИТАТЕЛЕЙ: Умные розетки, что это такое, виды, устройство и принцип работы, как устанавливать и подключать к мобильным устройствам.
Характеристика коронок
Для розеток используется специальное сверло (фреза) цилиндрической формы с режущей кромкой в виде заостренных зубчиков, размещенных под определенным углом на торце. В центре устройства находится сверло, вокруг которого размещается коронка. Сначала в обрабатываемый материал проникает сверло, фиксирует насадку в заданном положении и выполняет центровку для режущей кромки. Такая форма оптимальна для эффективного сверления и долговечности коронки.
Для установки подрозетников используется коронка, диаметр которой составляет 68 или 70, хотя размерный ряд может варьироваться в пределах от 33 до 150 мм. Длина инструмента для монтажных работ по установке электрического клеммного блока – 60-65, хотя встречаются насадки глубиной от 30 до 80 мм.
Коронки разделяются на виды:
- цельные – состоят из одного тонкостенного металлического стакана с зубчиками;
- разборные – представляют собой конструкцию из универсального диска, на котором размещено несколько стаканов различных диаметров в форме незаконченного цилиндра.
Выпускаются и биметаллические фрезы, которые, помимо обработки хрупких материалов, подходят для сверления металла и стали с толщиной листов от 1 мм. К популярным производителям, которые занимаются выпуском коронок на 68 мм, относятся марки Bocsh, HSS, Sigma, MTX и пр.
Фреза серии Карат (Бош) используется в комплекте с адаптером и центрирующим сверлом, что позволяет обрабатывать стены из гипсокартона, мрамор и дерево. Коронка HSS (Makitta) под патрон 13 мм подходит для обработки поверхностей из ГКЛ, пластика, фанеры для стен и ДСП. Позволяет выполнять отверстия в стене глубиной 3,2 см. Комплектуется зенковкой.
Коронка 6.8 см (разборная)
Советы и рекомендации
Целесообразно руководствоваться следующими правилами:
- Все расчеты необходимо сделать заранее. Составляемая схема должна содержать подробный чертеж обрешетки и расположения проводки.
- Если приобретаются дешевые подрозетники, то их берут с запасом. Учитывается, что лицевая сторона должна лежать на плоскости без зазоров.
- Глубокий короб обеспечит более удобное размещение кабеля.
- Преимущество собираемого блока заключается в возможности быстрого наращивания.
- После установки модулей выполняется финишная отделка.
Хотя технология работ не отличается сложностью, она предполагает аккуратность и точность.
Подготовка к установке розеток в стену из гипсокартона
Начать необходимо с подготовки всех необходимых инструментов и сопутствующих материалов для закрепления розетки в листе гипсокартона и ее подключения. Для того чтобы самому устанавливать электротехническое изделие, нужно иметь в наличии как минимум следующий набор:
- Дрель (можно шуруповерт).
- Коронка для создания отверстий в гипсокартоне со стандартным диаметром 68 мм.
- Коробка установочная для гипсокартона.
- Строительный нивелир.
- Карандаш или фломастер.
- Крестовая отвертка для закрепления лепестков коробки (можно использовать и шлиц, но это не так удобно).
Вместо коронки на дрель можно купить специальный резак. Принцип его работы чем-то напоминает циркуль и им не менее легко вырезать в листе гипсокартона необходимое для коробки отверстие.
Отличия по системе фиксации
Простые подрозетники на которых не предусмотрено никакого крепежа. У них нет ничего. На некоторых могут идти в комплекте саморезы под крепеж розетки, а самой фиксации к стене у подрозетника нет.
Так вот простые подрозетники подойдут для большинства монолитных и кирпичных стен.Для установки в гипсокартонные стены (и другие, пустотелые в том числе) на донышке подрозетника присутствуют металлические «усики», которые при первом повороте отвертки поворачиваются и выскакивают из пазов.
И когда Вы будете закручивать его в стене, он сам себя будет зажимать, двигаясь строго в направлении оси. В закрученном состоянии он себя усиками зажмет и будет «туго сидеть» на месте. Это самый ходовой вариант установки в гипсокартон.
Продаются и подрозетники с пластиковыми усиками увеличенного размера. В этом случае установка производится путем их зажимания пальцами внутрь. При нажатии они утапливаются в корпус, который вставляется в стену, и затягиваются дальше той же «христианской» отверткой или шуруповертом.
Зажимные усики есть и не только пластиковые, но и металлические. Но работают они, на удивление, гораздо хуже, потому что полноценно не ложатся (не утапливаются) в свои пазы (и даже не забиваются) и рвут гипсокартон в месте установки. Я предпочитаю первый вариант.
Выбор расположения розеток и выключателей на стенах
При выборе места под выключатель и розетки в гипсокартоне необходимо основываться на их удобстве в дальнейшей эксплуатации, то есть в те места, где в дальнейшем будут установлены электробытовые приборы (кондиционеры, холодильник, телевизор и т.д.), а также гармонично вписывать их в общий интерьер помещения.
Тенденции и времена меняются. При выборе расположения в нынешнее время, рекомендуется Европейский стандарт.
- Рекомендованная высота розеток от пола – 30 см.
- Рекомендованная высота розетки над кухонной столешницей – 120 см.
- Рекомендованная высота розетки для стиральной машины 1 метр.
- Рекомендованная высота выключателей – 80 см (На уровне опушенной руки).
Но в некоторых случаях допускается отклонение от нормы, то есть в тех местах, где это удобно и оправдано. К примеру, если у вас плоско экранный телевизор и установлен кронштейном верхней части стены, то оптимальным вариантом будет установка розетки также высоко за телевизором или же рядом с ним (согласитесь, ведь неприятно видеть, как черный электрический кабель свисает вниз по стене).
Советы как установить розетки в стену из гипсокартона своими руками видео
Также можно взять, к примеру, и Сплит систему. Устанавливается она обычно в верхней части помещения, в таком случае оптимальное место для розетки будет рядом с прибором.
Основные требования
Размещение розеток, а следовательно и подрозетников, определяется строительными нормами и правилами (СНиП). Немаловажным является исполнение самого устройства:
- Прочность. Коробочка должна выдерживать усилие, с которым вынимается вилка и не вылетать из стенки. С этой целью на наружной поверхности отформованы ребра жесткости, выступы, пазы. На внутренней стороны должны быть зацепы для розеток.
- Огнестойкость. Пластик, из которого произведен корпус, должен быть негорючим и обладать диэлектрическими свойствами. Конечно, кирпичная кладка не загорится, а вот мебель и обои — вполне.
Установка подрозетника в гипсокартон
Для монтажа розетки на стену из гипсокартона нужно правильно подобрать подрозетник и установить его. Для начала узнайте, чем специальная установочная коробка для гипсокартона отличается от стандартной, для бетона. После этого следует ее правильно установить.
Конструкция установочной коробки
Гипсокартон – универсальный строительный материал для отделки стен и строительства перегородок. Он может быть влагостойким (для кухни и ванной) и обычным стеновым – для остальных помещений. Листы тонкие, хрупкие, не сравнить с бетонными или кирпичными стенами. Из-за этого возникает резонный вопрос: как производится установка розетки в такой тонкий материал?
Делается это при помощи установочной коробки. Для гипсокартона производят специальные подрозетники с особым способом фиксации. Выглядят они как пластиковый стакан. С лицевой стороны расположены 4 винта. Два из них расположены выше остальных. Они нужны для фиксации непосредственно металлической рамки самой розетки.
Те, что находятся немного ниже, отвечают за установку подрозетников в гипсокартон. В нижней части установочной коробки расположены специальные фиксирующие монтажные лапки. Их положение регулируется этими двумя шурупами. При повороте винта лапка все больше прижимается к листу гипсокартона. Такой механизм обеспечивает прочную установку подрозетника и гарантирует, что розетка не вывалится из стены при первой же возможности.
Дно установочной коробки оснащено заготовками под отверстия для провода разного диаметра и конфигурации. В зависимости от способа подведения кабеля к стакану и его толщины, вырезают подходящее отверстие при помощи ножа. На этом этапе подрозетник полностью готов к монтажу.
Как лучше вырезать отверстие
Кроме самого стакана и заблаговременно выведенной электропроводки вам понадобится:
- электродрель;
- насадка-коронка на дрель;
- рулетка;
- ножовка;
- карандаш.
Первым делом на листе гипсокартона нужно нарисовать отметку, где будет располагаться центр подрозетника. Чтобы точно отметить точку, рисуют крест. Если розетка будет двойная, намечают центры всех стаканов сразу. В этом случае на одной горизонтальной линии отмечается нужное количество точек на расстоянии 72 мм.
Диаметр стандартного подрозетника — 68 мм. Специальная насадка на дрель – настоящее спасение для мастера, которому предстоит монтаж розеток и выключателей в гипсокартон в большом количестве. Эта коронка уже имеет нужный диаметр, легко устанавливается в любую электрическую дрель.
Если у вас нет коронки нужного диаметра, придется обходиться подручными материалами. Тогда вам необходимо нарисовать окружность немного больше установочной коробки под розетку и вырезать ее в гипсокартоне при помощи ножовки или канцелярского ножа. Сделать это аккуратно скорей всего не выйдет.
Второй метод – использовать тонкое сверло. По контуру нарисованной окружности высверливают множество маленьких отверстий, пока получившийся круг из гипсокартона не выпадет. Это быстрее, чем операция с канцелярским ножом, но ровного, красивого края вы все равно не получите.
Порядок установки электророзетки
Установка розеток в гипсокартон начинается с крепления установочной коробки. Выведите провода через прорезанное отверстие, поместите подрозетник в гнездо в гипсокартоне и закрепите при помощи фиксирующих лапок. Для этого закрутите соответствующие болты до упора.
Возьмите розетку и снимите пластиковую крышку. Для этого при помощи отвертки открутите центральный болт. В устройстве стандартной розетки для скрытой проводки вы увидите клеммы. Их необходимо немного ослабить, чтобы можно было подключить к ним оголенные концы кабеля. Хорошо закрутите клеммы после соединения с проводами. Слабый контакт может стать причиной нагревания проводки.
Теперь розетку можно вставлять в подрозетник. Крепление осуществляется монтажными болтами установочной коробки. Когда основная часть розетки встала на свое место, можно закрыть ее пластиковой накладкой, вставив центральный болт в отверстие.
Размеры подрозетников и коронок
В стенах из различных материалов применяют специальные коронки, чтобы просверлить нишу под коробку. Подрозетники бывают открытого и скрытого типа, в первом случае сверление не потребуется. Во втором варианте необходимо узнать диаметр корпуса под розетку, чтобы правильно выбрать размер коронки.
Последствия неправильно выбранного диаметра коронки:
- Если купить инструмент с узким сверлением, дополнительно придется разбивать нишу, чтобы корпус встал на свое место.
- В просторное отверстие нужно монтировать изделие, заделывая пустоты алебастром или другим видом раствора, что приведет к ослаблению крепежа.
Различают конструкции коронок, предназначенных для сверления бетона, кирпича и гипсокартона. По форме они круглые, отличаются диаметром и напайками на режущих гранях.
Коронки для подрозетников бывают разборные и неразборные. В первом случае конструкция подлежит ремонту, если износились или сломались запчасти. Во втором устройства рассматриваются как одноразовые.
Сами сверлите отверстия для подрозетников?
Нанимаю специалиста
5.32%
Сам
90.07%
Зависит от объема работ
4.61%
Проголосовало: 282
Диаметр
Поперечное сечение коробок под монтаж розеток стандартизировано.
Диаметр подрозетника по внутреннему сечению:
- Установочные коробки обычного размера имеют одинаковый диаметр 68 мм. Это объясняется сочетаемостью с конструкцией розеток, выключателей, регуляторов. У этих электроприборов есть крепежные части, размах которых рассчитан на такие размеры.
- Распаечные, распределительные корпуса имеют размеры от 60 до 100 мм.
Для выборки ниш под розеточные корпуса применяют коронки диаметром 70 и 75 мм. Во втором случае потребуется крепление коробки не только метизами, но и слоем алебастра.
Иногда в старых домах стоят подрозетники, установочные размеры которых по ранее действующим нормативам отличаются от действующих в большую сторону. Такие коробки могут быть по ширине 72 – 75 мм. Если подрозетник нужно поставить на это же место, возникает проблема, так как после демонтажа старой коробки остается большая ниша.
Глубина
Кожух с дном под розетку имеет глубину 45 мм. Это стандартная глубина подрозетника, которая не меняется у разных моделей. Для сверления потребуется оснастка, которая может выбирать материал стены на такую глубину.
Иногда встречаются варианты, когда требуется большая глубина:
- используют дополнительный корпус без дна;
- вначале формируют глубокую нишу (по расчету), используя сверлильную коронку несколько раз;
- в отверстие, глубоко утапливая, ставят корпус с дном, закрепляют его метизом (дюбелем) к основанию;
- сверху, ближе к краю устанавливают добавочный кожух, который дна не имеет;
- его также фиксируют к стенкам отверстия, сбоку заводят провода.
Межосевое расстояние и другие параметры
При монтаже одиночного подрозетника с его боков срезают квадратные ушки, чтобы они не мешали работе по установке. Если ставят несколько кожухов сразу (под пару розеток или выключателей), такие крепежные детали помогут скрепить подрозетники друг с другом. Такие замки удобны, т. к. при их использовании соблюдается межосевой промежуток.
Расстояния, которые нужно выдерживать:
- межосевое расстояние между подрозетниками в блоке должно быть строго 71 мм;
- при фиксации в гипсокартоне отверстие делают точно 68 мм, если сделать больше, крепежные лапки провалятся в материал вместе с кожухами;
- расстояние от оконного откоса до первой электророзетки из общей группы не должно быть меньше 15 – 20 см;
- розетки устанавливают на высоте от пола на 30 см, выключатели — на 90 см, регуляторы — 150 см.
Советы по установке розетки в гипсокартонной стене
Шаг 1 – Подготовительные работы
Для начала Вы должны подготовить все инструменты и материалы для крепления розетки в гипсокартоне. Чтобы самостоятельно установить изделие, у Вас должны быть:
- Дрель со специальной фрезой (коронкой) для того чтобы сделать отверстие в гипсовой стене. Диаметр коронки должен быть 68 мм – стандартный размер подрозетника для установки в гипсе.
- Строительный уровень и маркер для разметки отверстий.
- Индикаторная отвертка для проверки напряжения в сети.
- Фигурная отвертка для того, чтобы крепить пластиковый стакан, подключить провода и собственно установить розетку в гипсокартонной стене.
Шаг 2 – Штробление гипса
Итак, переходим ближе к основному процессу. Сначала согласно схеме электропроводки Вы должны определить, где нужно врезать отверстие под установку розетки в гипсокартонной перегородке. В выбранном месте поставьте маркером крестик на гипсокартоне, который будет центром будущего отверстия. Если Вы решили установить блок розеток в гипсовой стене (сразу несколько штук), нужно в ряд сделать несколько круглых штроб. Кстати высота установки розеток не нормируется ГОСТом либо правилами ПУЭ, поэтому можете разместить «электрическую точку» где Вам угодно. Для этого используйте строительный уровень и одно простое правило – расстояние между центрами должно быть 72 мм, как показано на фото ниже. Сделав разметку можно переходить к штроблению листа ГКЛ.
Шаг 3 – Крепление подрозетника
Правильно закрепить подрозетник в гипсокартоне совсем не сложно. Как Вы видите, на корпусе находятся 4 винта: 2 под крепление самой коробки на стене и 2 для установки розетки. Для начала выведите провода для подключения из штробы наружу. После этого вырежьте в дне пластикового стакана отверстие под ввод питающих проводов. Далее аккуратно установите подрозетник в гипсокартон и с помощью двух винтов зафиксируйте стакан в штробе. Прижимные лапки с противоположных сторон надежно зафиксируют изделие в гипсокартонной стене.
Также Вы должны знать, что нормально закрепить розетку в гипсокартоне без подрозетника у Вас не получится, поэтому сразу же предусмотрите все возможные препятствия и удалите их перед установкой пластикового стакана.
Шаг 4 – Подключение проводов
Когда Вам удастся надежно установить подрозетник в стене, можно переходить к подключению розетки в гипсокартоне. Подключить провода не составит труда даже электрику-новичку. Главное – отключить электроэнергию на вводном щитке, чтобы Вас не ударило током во время установки и подключения. Перед тем, как переходить к электромонтажным работам – проверьте напряжение на проводах в подрозетнике с помощью индикатора. Если Вы не знаете, как пользоваться индикаторной отверткой, рекомендуем ознакомиться с соответствующей статьей.
Все что нужно сделать – подключить ноль (N, синий), заземление (PE, желто-зеленый) и фазу (L, как правило, коричневый) в соответствующие клеммы на корпусе розетки. Жилы затяните хорошо, чтобы контакт не ослабился и пластик не начал плавиться после установки и подключения, т.к. в этом случае может произойти короткое замыкание в электропроводке и как следствие – пожар в доме.
Когда Вы подключите все провода, можно вставить розетку в подрозетник и закрепить ее винтами. Крепление под гипсокартоном можно осуществить либо с помощью двух оставшихся винтов подрозетника либо установить корпус распором лапок самой розетки. После установки и подключения Вам останется только закрепить пластиковую рамку и декоративную крышку, что явно не составит труда.
