Порядок разборки бойлера для чистки и ремонта

В каких случаях необходимо разбирать бойлер

Схема обвязки газового котла.

Магниевый анод в бойлере, применяемый в качестве катализатора для защиты от коррозии стенок бака и агрессивных воздействий на нагревательное устройство, необходимо периодически менять.

Срок службы анода зависит от качества воды, используемой в бойлере (рекомендуется устанавливать на трубку подачи холодной воды специальный фильтр), рабочей температуры воды, степени интенсивности эксплуатации водонагревателя.

Стандартный срок использования магниевого анода, указываемый в инструкции по эксплуатации бойлера, не превышает 6 месяцев. При использовании бойлера в щадящем режиме магниевый анод может прослужить без замены 1-1,5 года.

Рекомендуем: Обрешетка лоджии, обрешетка на балконе своими руками

Вместе с заменой анода в качестве профилактики водонагревателя необходимо тщательно очистить внутреннее пространство бака от накипи и вымыть стенки.

Нагревательный элемент также необходимо почистить с помощью специальных химических средств или обычной металлической губкой для посуды.

Как правило, выходит из строя нагревательный элемент.

Схема подключения бойлера к сети.

Если вода из бойлера имеет неприятный запах, желтый или коричневатый оттенок — это свидетельствует о коррозии и засорении бака. О том же свидетельствует факт слишком долгого нагревания воды, появления громких посторонних звуков во время работы нагревательного элемента.

Необходимо немедленно разобрать бойлер, определиться с неисправностью и устранить ее. В любом случае следует тщательно промыть бойлер и убедиться в чистоте как стен накопительного бака, так и ТЭНа.

При наличии течи в бойлере необходимо убедиться в надежности резиновой гидроизолирующей прокладки. При необходимости прокладку следует поменять.

Если же течь возникла в результате разгерметизации самого накопительного бака, такую поломку устранить своими руками не представляется возможным. Это может быть заводской брак — тогда бойлер должен быть заменен согласно гарантийным договоренностям.

Иногда в результате неправильной эксплуатации бойлера могут проржаветь стенки накопительного бака. В этом случае процедура замены накопительного бака может стоить дороже нового водонагревателя.

Основные системы управления проточных водонагревателей

Перед тем как приступать к ремонту проточного водонагревателя своими руками, следует понять его устройство и принцип действия. Основные элементы проточного водонагревателя:

  • Нагревательный элемент – ТЭН.
  • Реле давления.
  • Датчик температуры.

Помимо этого, в схеме обязательно имеются провода с различной маркировкой, а также кнопка включения устройства и регулировка температуры воды (в более дорогих моделях). Производители водонагревателей очень часто используют стандартную схему управления, включая в неё новые элементы.

2 схемы управления водонагревателями

Выше представлены схемы устройств разных моделей проточных водонагревателей. Как видно, в данных водонагревателях предусмотрены нагревательные элементы, до которых электрический ток проходит через реле регулировки температуры, реле давления и переключатель. Оба реле в схеме несут защитную функцию, и расцепляют сеть, если какие-либо параметры не соответствуют норме. Переключатель служит для регулировки рабочей мощности прибора.

Нижняя схема дополнительно оснащена электронной платой, которая осуществляет управление устройством. В обоих схемах предусмотрено устройство защитного отключения

Помимо фазного и нулевого провода здесь также предусмотрено подключение заземления. Схема простая, её подключение можно произвести самостоятельно, воспользовавшись индикаторной отвёрткой, чтобы определить приходящую фазу и ноль.

Схема управления водонагревателем Thermex

Практически ничем не отличается вышеприведённая схема от предыдущей. Немного иное расположение элементом, но функционал остаётся прежним. 2 нагревательных элемента позволяют сильнее или слабее нагревать жидкость. За их срабатывание отвечает реле, сигнал на которое отправляет установленный раннее термостат.

Дополнительным элементом в данной схеме является считывающий датчик, который подключён к реле. Включение ТЭНов может происходить в автоматическом режиме.

Из чего состоит проточный нагреватель воды

  1. Нагревательный элемент. Чаще всего это медный или стальной ТЭН (трубчатый электронагреватель).
  2. Реле давления, которое препятствует самопроизвольному включению элемента нагревания, когда не поступает вода.
  3. Термодатчик – контролирует степень нагревания, если возникает перегрев – отключает прибор.
  4. Реле протока – питает нагревательный элемент, когда через него проходит поток жидкости.
  5. Переключатель мощности – отключение устройства.
  6. Излив – насадка на кран. Чем меньше диаметр выходного сечения излива, тем эффективнее использование устройства.

Проводка и автоматы должны выдерживать нагрузку создаваемую нагревателем. Желательно для каждого нагревателя делать свой автомат и свою проводку, либо исключить возможность их одновременного включения, если нагревателей более одного. Для 3 кВт нагревателя сечение медного провода должно быть не менее 1,5 кв.мм, для 3,5 кВт — не менее 2,0 кв.мм, для 5 кВт — не менее 3 кв.мм. Но для надёжности лучше увеличить эти значения в 2 раза.

Нагреватель воды на кран можно ставить только в одном месте. Проще говоря, вы сможете подсоединить его к крану, который находится в кухне либо же ванной комнате. Купить несколько устройств и оснастить ими все точки водоподачи в доме нецелесообразно. Если есть необходимость, то лучше брать сразу полноценный бойлер.

В ремонте тоже пригодится:

  • Каким сверлом лучше сверлить бетон
  • Лилия пинк мист фото и описание
  • Рецепт бастурмы из курицы

Зачем нужна чистка бойлера?

Водопроводная вода содержит в себе «набор» минеральных солей, выделяемых при нагревании жидкости в виде твердого осадка – накипи. Солевые включения оседают на стенках бойлера и ТЭН, затрудняя нагрев воды до нужной температуры. А случайно отколовшиеся частицы накипи засоряют трубы и фитинги, нарушая пропускную способность системы горячего водоснабжения.

Поэтому, время от времени, каждый владелец водонагревателя должен чистить ТЭН и бак от солевых отложений.

Когда чистить бойлер?

О необходимости проведения процедуры очистки сигнализируют следующие факты:

  • Падение температуры воды – из крана льется не ожидаемый кипяток, а чуть теплая жидкость.
  • Падение напора в ГВС – вместо привычной струи вы получаете слабый поток.
  • Шипение в бойлере во время нагрева воды – вы явственно слышите этот звук после завершения «водных процедур», когда в бак попадает порция холодной воды, разогреваемой ТЭН до нужной температуры.
  • Ухудшение качества горячей воды – вместо чистой струи вы видите мутно-белую взвесь.

Как удалить накипь?

Вы можете почистить водонагреватель Ariston двумя способами:

  • Используя механическое воздействие на осадочный слой.

  • Употребляя химические препараты.

Механическая чистка предполагает соскабливание накипи с поверхности жесткой щеткой. Такая операция  не требует дополнительных трат, но в процессе удаления накипи вы можете повредить бойлер, пробив бак или сломав трубу нагревательного элемента.

Химическая чистка начинается с приобретения или приготовления препарата, разрушающего структуру налета. После этого накипь смывают со стен или снимают мягкой щеткой, не подвергая угрозе целостность ТЭН и бака.

Как сделать средство для удаления накипи?

Для этого нужна любая кислота, разбавленная до 10-процентной концентрации. Химическая промышленность использует для этих целей адипиновую кислоту, производя сухие смеси, гели или жидкости для чистки известкового налета и накипи. Домохозяйки делают чистящие препараты из более доступных и менее опасных средств, используя лимонную и уксусную кислоту.

Первый препарат – на основе лимонной кислоты – готовят из кристаллического порошка, приобретенного в любой кондитерском отделе.

То ест на бак емкостью 80 литров нужно всего 60-80 грамм лимонной кислоты.

Второй препарат – на основе уксусной кислоты – готовится с помощью одноименной эссенции (концентрация 70-80 процентов). Для этого нужно залить в литр жидкости 150 мл. эссенции. Объемы раствора определяются литражом бака.

Как почистить бойлер Аристон в домашних условиях?

Очищаем бойлер Аристон самостоятельно

  • Отключаем автоматический предохранитель и УЗО или просто вынимаем вилку бойлера из розетки.
  • Перекрываем подачу воды в бойлер и открываем кран горячей воды, организуя слив запаса горячей жидкости.
  • Когда струя из крана иссякнет – закрываем его и открываем «холодный» сливной вентиль, предварительно надев на его штуцер шланг.
  • Подставляем под шланг ведро и открываем «горячий» сливной вентиль.
  • Сливаем остаток воды и демонтируем «горячий» вывод и «холодный» ввод, освобождая штуцеры бойлера.
  • Снимаем бойлер со стены и ставим на пол, дном вверх.
  • Выкручиваем стопорные болты крышки и демонтируем ее, открывая доступ к посадочным отверстиям ТЭН.
  • Фотографируем схему подключения проводов и снимаем их вместе с термостатом.
  • Выкручиваем стопорные финты фланцевого основания нагревательного элемента и демонтируем его, вынимая из корпуса вместе с анодом.
  • Наливаем в таз или ведро чистящий раствор и погружаем в него нагревательный бок, предварительно отколов крупные наслоения.
  • Сквозь посадочное отверстие заливаем в бак горячую воду и добавляем в нее уксусную эссенцию или лимонную кислоту. Выжидаем 6-8 часов и сливаем слабо концентрированный раствор кислоты вместе с отслоившейся накипью. Альтернативная схема: смываем отколовшиеся частицы накипи водой, наносим на стены бака «фабричный» концентрат, используя губку, и смываем размягченный осадок спустя 30-40 минут с момента обработки стен емкости.
  • Избавившись от накипи, переходим к сборке водонагревателя. Монтируем ТЭН, подключаем провода, ставим на место крышку, вешаем бойлер на стену, подключаем холодную воду и трубу ГВС, включаем аппарат в сеть.

Действуя подобным образом, вы можете почистить бойлер Аристон от накипи и песчано-илистого осадка, избавив себя от «лишних киловатт», утяжеляющих платеж за электричество.

Разбор предохранительного клапана

Предохранительный клапан – важная вещь в работе водонагревателя. Данный клапан помогает водонагревателю не взорваться. Он регулирует давление внутри, поэтому установить его нужно правильно, чтобы при включении бойлер не взорвался и начал работать правильно, то есть нагревать воду, а не просто прогонять ее сквозь себя.

К каждому бойлеру подбирается свой индивидуальный клапан, поэтому выбирать его должен специалист.

Предохранительный клапан похож на простую часть трубы с небольшой ручкой, с помощью которой и будет регулироваться давление внутри бойлера. Клапан легко снимается и устанавливается обратно, но делать это нужно правильно, чтобы избежать поломки и других неприятных ситуаций.


Предохранительный клапан

Газовые проточные водонагреватели

Устройствам требуется регулярное техобслуживание: смазка внутренних клапанов, предотвращающих утечку газа и протечку воды. Подвижные штоки периодически смазывают, заменяют резиновые или силиконовые прокладки.

При проведении работ вентили перекрывают. После обработки узлы обмыливают, чтобы убедиться в герметичности соединений.

При переводе водонагревателя на новый тип газа, тривиальная подстройка давления не дает нужный результат. Приходится покупать новые комплектующие, например, сопло запальной горелки. Без дополнительной регулировки водяной клапан работает некорректно: сильный поток газа может отжать пружину, и при отсутствии подачи воды поступление газа на главную горелку продолжится.

Принцип работы

Газовый бойлер функционирует благодаря горелке, которая находится внутри металлического корпуса и нагревает поступающую через теплообменник воду. За безопасность этого процесса отвечает автоматика, заставляющая срабатывать клапан во время открывания крана с водой и выталкивающая газ в горелку. Там вещество загорается либо автоматически, либо от нажатия специальной кнопки. Продукты сгорания газа выводятся по дымоходу.

Газовый котёл может работать по одно- или двухконтурной схеме

Водонагреватель, работающий от электрической сети, выполняет свою задачу иным образом. Бак заполняется холодной водой снизу и она распределяется внутри корпуса посредством рассекателя струи. Приспособление способствует вытеснению горячей воды наверх и её выведению по трубке.

Горячая вода подводится к ванне и раковинам

Проверка исправности тэна

Как можно понять, что тэн сгорел и пришло время его менять? Если сигнальные лампочки индикатора светятся и показывают, что бойлер включен, но он при этом не греет, это только косвенная причина.

Дело может быть в проводке, нарушении контакта или толстом слое накипи. Основную проверку нужно проводить мультиметром, путем замера сопротивления. Как это сделать, подробно описывается в статье “Подключение бойлера к электросети – ошибки и правила.”

Еще можно проверить наличие потенциала между нулем и корпусом прибора. Когда тэн разрушается, его токоведущая спираль соприкасается с водой, а через нее напряжение попадает на корпус бойлера.

Замер делать лучше мультиметром, в режиме измерения переменного напряжения. На циферблате может быть как пару десятков вольт, так и все 220В. Это уже говорит о 100% неисправности и необходимости менять элемент нагрева.

Если у вас стоит УЗО, как и должно быть при нормальной схеме, то оно начинает выбивать при попытке включить и подать питание.

Правильное УЗО (не 30мА, а max 10мА) – это обязательный элемент схемы при подключении любого бойлера, иначе напряжение у вас запросто может оказаться на смесителе, воде из под крана на кухне и в других неожиданных местах.

Как опустошить бойлер

Перед любыми процедурами нужно обесточить водонагреватель и вылить горячую воду. Это можно сделать несколькими способами:

● Слить ее вместе со снятием ТЭНа. Это удобно делать, когда ваш агрегат висит над ванной и только в том случае, если трубчатый электронагреватель вкручивается прямо в бак. Об этом обычно написано в инструкции. Но нужно сначала дождаться остывания водонагревателя, иначе есть риск обжечься.

● Перекрыть кран подачи холодной воды, на ближайшем смесителе открыть горячий вентиль и дождаться, чтобы все полностью вытекло.

● Если на корпусе есть специальный сливной штуцер, то присоединить к нему трубку/шланг, направить его в канализацию и слить содержимое бака.

Схема подключения бойлера

Как устроен бойлер

В свою очередь, чтобы процесс профилактической разборки и сборки бойлера протекал без ненужных эксцессов и не навредил устройству, полезно иметь представление о том, как электрический водонагреватель устроен.

Электрический бойлер — это обычный накопительный бак, эмалированный или из нержавейки (различные производители могут применять различные материалы).

В бак врезаются две трубки с резьбой: для подачи холодной воды и отбора горячей. Трубка для отбора горячей воды выводится под верхнюю стенку бака. Трубка подачи холодной воды едва выступает над нижней стенкой.

Это делается для того, чтобы из бойлера выбиралась вода, нагретая до рабочей температуры, которая при нагревании поднимается вверх.

Нагревание воды в бойлере происходит при помощи трубчатого элемента нагрева воды — ТЭНа, подключенного к термостату, регулирующему температуру нагрева. Для снижения агрессивных воздействий на нагревательный элемент применяется специальный катализатор — магниевый анод.


Схема работы солнечного бойлера.

ТЭН с терморегулятором и магниевый анод монтируются на одной панели, закрепляемой в нижней плоскости бака при помощи болтов. Для этого в баке предусматривается специальное отверстие.

Снизу на панели обустраиваются клеммы: для заземления, для присоединения электрических контактов к нагревательному элементу и световому индикатору работы ТЭНа.

Панель изолируется от воды в баке резиновой прокладкой.

Панель с клеммами закрывается защитным кожухом или крышкой.

Накопительный бак помещается в металлический корпус, оборудованный специальными креплениями -кронштейнами для монтажа бойлера к стене или потолку.

Пространство между накопительным баком и металлическим корпусом заполняется термоизоляционным материалом: пенопласт, минеральная вата, полиуретан и другие теплоизоляторы.

Все водонагреватели комплектуются встроенным термометром и обратным клапаном подачи холодной воды с предохранителем давления на 6 бар.

Накопительный бак электрического водонагревателя рассчитан на давление от 7 до 10 бар. Проектное давление в системе городского водоснабжения не превышает 4 бар.

Промывка

После того как тэны извлечены, сам бойлер необходимо промыть чистой водой от всей той ржавчины и грязи, которая скопилась внутри. Поэтому для качественной замены водяной нагреватель все же приходится снимать со стены.

Промываете нутро обыкновенным шлангом из под крана. Воды наливайте совсем немного, так как бойлер объемом 50-80 литров еще придется поднимать вручную для слива всех ошметков. Кто-то добавляет лимонную кислоту при промывке, кто-то нет.

Совет по промывке: лучше всего бак промывать в ванной, установив его вертикально на бельевую доску. Скручиваете лейку с душа смесителя и заводите шланг в отверстие, где был тэн.

Советы по эксплуатации водонагревателей


Правильная эксплуатация бойлера

Бойлер — простое устройство. Но, если им неправильно пользоваться, то это может привести к тому, что он придет в негодность раньше времени. Вот нюансы, тонкости и советы по эксплуатации водонагревателей:

  • Выключайте устройство от сети, если собираетесь уехать из дома надолго. Бойлер, подключенный к сети, постоянно нагревает воду и усиленно работает. Зачем тратить ресурсы, если горячая вода в ближайшее время не понадобится. Многие пользователи отключают устройство после каждого применения.
  • Перед включением, убедитесь, что в баке есть вода. Если включить бойлер без воды, то он сгорит.
  • Устанавливайте фильтры для очистки воды на всю квартиру или дом. Это поможет очистить и смягчить воду и продлить срок службы нагревателя.
  • При маленьком напоре воды в системе, не включайте нагревательный бак на полную мощность. Устройство может не включиться.
  • В инструкции прибора часто можно увидеть совет по установке экономичного режима работы устройства при температуре 30-40 градусов. На самом деле этот режим не очень экономичный, так как энергия все равно затрачивается для нагрева воды. Также есть риск создания благоприятных условий для бактерий и грибков. Они прекрасно размножаются в чуть теплой воде.
  • Вне зависимости от того, какой температурой воды вы пользуетесь, иногда включайте бак на 90 градусов, чтобы обеззаразить его изнутри.

Водонагревательный бак — отличный помощник в получении горячей воды для кухни и ванны, если нет централизованного отопления. Следите за состоянием ТЭНа, своевременно его очищайте и соблюдайте правила эксплуатации. Только так устройство прослужит долго и исправно.

Особенности водонагревателей

Прежде чем подробно рассмотреть данный вопрос, необходимо подробно узнать о разновидностях водонагревателей, каждый из которых имеет свои особенности разбора.

Все нагреватели можно разделить на следующие виды:

  • водонагреватель с тэном;
  • водонагреватель экономкласса;
  • бойлер медиум-класса;
  • водонагреватели с плоским баком.

Чтобы разобрать бойлер, потребуются следующие инструменты и приспособления:

  • ключ;
  • ведро;
  • резиновый шланг;
  • ручка;
  • магниевый анод.

Приступая к разборке любого водонагревателя, первостепенной задачей является слив воды. Чтобы слить воду из бака, необходимо перекрыть вентили горячей и холодной воды.


Схема устройства электрического водонагревателя.

Открученный шланг убирают, а на его место прикручивают резиновый шланг, один конец которого опускают в ведро.

После этого открывают кран, который регулирует подачу горячей воды из водонагревателя, и такой же кран на кухне. Таким образом, начинается слив воды. Чтобы проверить, слилась ли вся вода, необходимо подуть в шланг, чтобы устранить пробку, которая мешает ее уходу.

Затем отсоединяется терморегулятор вместе с электрической частью, а на провода наклеиваются бумажки, по которым будет легко определить в момент сборки, что и где должно находиться. Под бойлер подставляется емкость, а на металлической крышке водонагревателя очень аккуратно отвинчивают болты и сливают остатки воды.

Очень важно очистить внутреннюю поверхность бака и определить наличие внутри нагревателя магниевого анода, внешне напоминающего электрод для сварки. Если такой элемент отсутствует или он менее 15 см, то следует приобрести его в специализированном магазине, предварительно определив диаметр резьбы

Магниевый анод устанавливается в нужном месте, а потом можно приступать к сборке бойлера

Если такой элемент отсутствует или он менее 15 см, то следует приобрести его в специализированном магазине, предварительно определив диаметр резьбы. Магниевый анод устанавливается в нужном месте, а потом можно приступать к сборке бойлера.

Профилактика как способ избежать проблем

Не только владельцы домов обеспечивают себя автономной горячей водой. Все больше жителей многоквартирных домов предпочитают установить у себя проточные или накопительные водонагреватели. Причин такой безусловной популярности 2 – перебои с горячей водой, особенно в межсезонье, и высокая стоимость горячего водоснабжения.

Уже на протяжении нескольких лет популярностью пользуются итальянские бойлеры Аристон. Они отличаются высоким качеством, надежностью, долгим сроком эксплуатации, если правильно ими пользоваться. Вечного ничего пока не изобрели, а потому ремонт иногда приходится делать самостоятельно.

И хотя водонагреватель – достаточно сложное устройство, его регулярную очистку и профилактику можно сделать самостоятельно всего за пару часов. Главное, перед тем, как приступать к собственно работе, разберитесь не только в том, как работает оборудование, но и как его правильно разобрать.

Самое главное – слить в полном объеме воду из бойлера. На нижней части установлено 2 патрубка, по одному из них вода поступает в бойлер, по второму – сливается.

Поскольку качественный слив является залогов успешного исхода всей операции, остановимся на нем подробнее.

Порядок действий зависит от особенностей конкретной модели – с триггером, тройником или посредством обратного клапана.

  • наиболее прихотливой моделью считается та, у которой между трубой и клапаном встроен арматурный тройник. Его придется открутить его разводным ключом и слить всю воду.
  • на тех моделях, где нет тройника, но есть триггер – перемычка на клапане обратного хода. Его можно отогнуть, зафиксировать и дождаться, пока стечет вся вода. Этот процесс обычно занимается 1,5-2 часа.
  • самым простым и оттого действенным способом является откручивание обратного клапана против часовой стрелки. Перед этим подсоединяете шланг к патрубку выхода воды и сливаете.

Внимание! Все работы проводятся только после того, как водонагреватель отключен от электросети!

Как правильно разобрать бойлер?

Для тех, кому некогда читать, мы приготовили видео инструкцию как разобрать водонагреватель аристон. Здесь вы узнаете об особенностях монтажа, подключения к трубам, чистке и т.д.

Необходимые инструменты

  • отвертка;
  • плоскогубцы;
  • нож;
  • шланг для слива воды, совпадающий по диаметру с патрубком обратки;
  • анод для замены;
  • специальное средство для очистки ТЭНа, можно также использовать концентрированный раствор лимонной кислоты.

Еще раз повторимся, все работы по разбору водонагревателя проводятся только при полном его обесточивании.

Порядок действий

  1. Снимаете с нижней части бойлера крышку, открутив по периметру болты.
  2. Сливаете воду так, как указано ранее (проще и быстрее слить через патрубок).
  3. На внутреннем корпусе расположено несколько болтов, их необходимо открутить (не забудьте подставить чашу, в системе по-прежнему остается порядка 15-20 литров воды).
  4. С течение времени болты «запекаются» и их очень сложно открутить. Если это произошло и сейчас, бойлер лучше снять со стены, уложить горизонтально и тогда уже выкручивать. К слову, плотность закручивания свидетельствует о качественной сборке.
  5. Очень аккуратно вытягиваете электрический блок. Но так, чтобы резиновая прокладка осталась нетронутой – ее очень легко порвать или деформировать. На этом этапе целесообразно фотографировать все то, что вы делаете. Потом придется собирать в обратном порядке и тогда ваши фото очень пригодятся.
  6. Если есть необходимость, заменяете анод на новый, а ТЭН замачиваете в растворе лимонной кислоты. Минимальное время – сутки. Спустя 24 часа берете любой неострый предмет с узким концом и аккуратно снимаете накипь с ТЭНа. Все это следует делать только в том случае, если причиной поломки является перегоревший ТЭН или необходимость замены магниевого анода. О том, как узнать, что именно это препятствует работе агрегата – далее по тексту.
  7. С использованием чистящего состава обрабатывают электрический блок бойлера. Налет можно снять сухой жесткой губкой.
  1. Прибор не нагревает воду – если вы убедились, что розетка исправна и есть электричество – неисправность заключается в ТЭНе.
  2. Вода нагревается очень медленно – необходимо заменить магниевый анод.
  3. Во время работы слышится отчетливое, но глухое шипение – чрезмерная накипь и отложения на ТЭНе.

Слив воды из накопительного бака

Схема устройства ТЭНа.

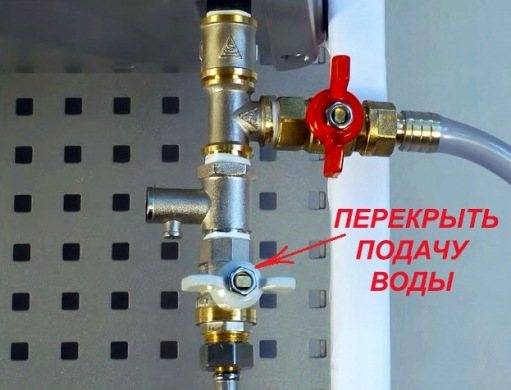

С помощью запорного вентиля перекрывается подача холодной воды в квартиру. Если для бойлера предусмотрен локальный вентиль, перекрывающий только необходимую часть квартирного водопровода, его и следует использовать.

На бойлере перекрывается вентиль отбора горячей воды и обратный клапан на подаче холодной.

С помощью разводного ключа отсоединяется шланг подачи холодной воды в водонагреватель, шланг отбора горячей воды не отсоединяется.

На обратный клапан бойлера надевается резиновый шланг. Второй конец резинового шланга направляется в раковину, джакузи, ванну. Через него будет сливаться вода из бойлера.

Открывается обратный клапан бойлера и вентиль отбора горячей воды. Полностью открываются все краны горячей воды, подключенные к водонагревателю: в ванной комнате, на кухне.

В накопительном баке бойлера образуется атмосферное давление, а вода при этом выталкивается через обратный клапан. Обычно сброс воды из бойлера происходит несколькими порциями по мере повышения давления в баке.

Проверить, вся ли вода слита, можно подув в резиновый шланг на обратном клапане. Если вода в баке остается, будет раздаваться характерное бульканье.

Может случиться так, что давления в системе водопровода не хватит для вытеснения всей воды из бойлера. В этом случае снимается шланг отбора горячей воды и через трубку отбора горячей воды с помощью компрессора в бак нагнетается дополнительное давление.

Внимание! Трубка подачи холодной воды в накопительный бак возвышается над уровнем нижней стенки. Поэтому небольшая часть воды останется в бойлере и сольется только через монтажное отверстие крепления панели нагревательного элемента

Этот фактор необходимо учитывать при дальнейшей разборке водонагревателя.

Как слить воду с водонагревателя

Перед тем, как разобрать водонагреватель, необходимо провести осушение накопительного бака — слить оставшуюся в водонагревателе воду. Обычно к прибору подключено два патрубка:

  • система вывода жидкости;
  • система забора жидкости из водопровода.

Произвести осушение можно несколькими способами.

Стандартный метод

Этот способ приведен в инструкции по эксплуатации устройства. Вам потребуется задействовать тройник, который размещается рядом с клапаном и патрубками системы. Осуществляется осушение путем перекрытия подающего воду патрубка. Остатки уже запасенной жидкости сливают через смеситель.

При помощи рычажка (триггера)

Расположенное на защитном клапане устройство поможет быстро избавиться от скопившейся воды. Все, что потребуется сделать — это просто отогнуть рычажок, и бойлер произведет слив. Стоит заметить, что процедура, выполняемая при помощи триггера, может затянуться на длительное время. Существенно ускорить процесс поможет подсоединение шланга. Прикрепив его к носику, вы значительно облегчите отток воды, однако вода все равно будет уходить в течении двух часов.

Альтернативный метод

Если на приборе не установлен ни один из перечисленных приборов, придется прибегнуть к более сложному способу. Для этого необходимо выкрутить обратный клапан против часовой стрелки. Напор спускаемой воды будет очень сильным, не нужно паниковать из-за этого, приготовьте подходящую емкость и одежду, которую не жалко намочить. Для защиты помещения от воды специалисты рекомендуют использовать прочный шланг, длины которого будет достаточно для подведения к сливу ванной или унитаза.

Рекомендуем: Замена газовой колонки в квартире: нормы и требования к замене газовоговодонагревателя

Если вода не течет после откручивания клапана, это означает, что перекрыта подача горячей воды. Вместе с этим перекрывается и поступление воздуха, без которого осуществление слива невозможно. Только по завершению этой процедуры, можно приступать к дальнейшей разборке бойлера.

Пошаговая инструкция: снимаем крышку с бытового водонагревателя

Разборка бойлера происходит в несколько этапов, с которыми можно справиться успешно, если точно знать, как снять крышку с бытового водонагревателя.

Советуем совершать разборку конструкции в следующей последовательности:

  1. Перекройте подачу воды. В большинстве случаев вентиль расположен снизу корпуса.

Расположение вентиля холодного водоснабжения

Необходимо отключить оборудование от электрических сетей. Если прибор подключен не напрямую, а через сетевой фильтр, лучше полностью отключить удлинитель из розетки и вынести из комнаты, поскольку подключенные к сети устройства только повышают вероятность замыкания тока.
Далее требуется слить воду из шланга, надетого на сливной патрубок. Лучше вылить ее в таз или ведро, а потом в унитаз. Это не даст забить скопившейся накипью сток ванной или раковины.
Прямой отверткой выкрутить шурупы и снять защитную крышку с низа корпуса. Плотно прилегающую крышку снимают очень медленно – будто откручивают крышку на банке с консервов

Очень важно не повредить эмаль.

Снятие защитной крышки с бака

  1. Сняв крышку, при помощи индикаторной отвертки необходимо определить напряжение на клеммах. Для этого поочередно прозваниваются все контакты, касаясь железного колпачка отвертки. Лампочка в отвертке не должна загораться или мигать ни при одном из случаев.
  2. Далее требуется освободить бак от воды. Необходимо подождать, пока содержимое бака остынет. Отдельные модели требуется снять со стены. При этом необходимо отсоединить шланги подачи горячей и холодной жидкости.
  1. Если оборудование еще на гарантии сливать воду нельзя, иначе это может рассматриваться как не гарантийный случай. Это обязательно указано в инструкции либо гарантийном талоне.

Для слива понадобятся газовый ключ и шланг. Очередность действий для освобождения водонагревателя от воды следующая:

  • газовым ключом перекройте подачу холодной воды – вентиль для входящей воды;
  • откройте горячий кран на смесителе – во избежание вакуума;
  • сливайте воду до отметки – для этого потребуется от 1 до 10 минут;
  • не закрывайте смеситель, откройте кран и дайте воде стечь, можно также просто скрутить гайки на входе холодной воды и жидкость легко сольется;
  • к резьбе нагревателя подсоедините шланг выводной для воды, опустите его второй конец в раковину или какую-либо емкость, достаточно глубокую;
  • затем отсоедините шланг вывода горячей воды от корпуса – таким образом избавимся от накопившейся около них жидкости;
  • когда открутите гайки, остатки воды окончательно сольются из бака водонагревателя.

ЧИТАТЬ ДАЛЕЕ: Чем отличается пароочиститель от парогенератора, паровой швабры и отпаривателя

Освобождение бака небольшого объема от остатков воды

Такой способ слить остатки воды подходит для агрегатов, объем которых не превышает 20 литров. Чаще всего это нагреватели марок Термекс, Аристон, Oasis. Если объем бака большой или установлен клапан без рычага, удалять воду придется самостоятельно. Выкрутить такую деталь нельзя, но можно самостоятельно отжать пружину.

Как разобрать водонагреватель с плоским баком

План действий:

бойлер отключают от электропитания, сливают воду и откручивают обратный клапан;
отвинчивают гайку-заглушку;
демонтируются пластиковые щитки;
в центре пластиковой крышки раскручивается винт, который чаще всего заклеен стикером;
снимается нижняя крышка и открывается доступ к сложной схеме электрокомпонентов (прежде чем ее разобрать, целесообразно сфотографировать конструкцию, зарисовать и подписать каждый компонент, это поможет потом все правильно и быстро собрать);
следующим моментом разбора водонагревателя с плоским баком станет отсоединение платы управления и термозащиты, для чего откручивают все саморезы и гайки кронштейна заземления (следует помнить, что термозащита и электронная плата боятся воды, поэтому очень важно уберечь их от ее воздействия);
от электронной платы управления отсоединяют разъем, который идет от наружной платы;
чтобы демонтировать тэн, который крепится к фланцу, следует открутить гайки (работа может осложниться, если тэн покрыт накипью, снимают его не спеша, с особой осторожностью).

Иногда требуется провести демонтаж как внутренней, так и наружной платы управления, которая находится с внешней стороны корпуса водонагревателя. Прежде чем ее снять, с передней панели удаляют пластиковый стикер и откручивают планку.

Все просто. Каждый может выполнить подобную работу своими руками, без привлечения помощи специалистов.

Самые лучшие посты

  • Как сделать на кухне потолок из гипсокартона своими руками
  • Покраска гипсокартона – пошаговая инструкция
  • Как стыковать гипсокартон в углах и процесс постройки декоративной ниши
  • Заделка стыков гипсокартона – рекомендации профессионалов
  • Эпоксидная смола, применение
  • Как заделать дверной проем гипсокартоном – схема установки
  • Монтаж потолка из гипсокартона своими руками – видео уроки и инструкция по монтажу
  • Чем и как приклеить потолочный плинтус из пенопласта
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
