Как выбрать и подключить трехходовой клапан для системы отопления: устройство и принцип работы механизма, лучшие модели и их цены, схемы обвязки

Покупка крана

Покупая трехходовой клапан, необходимо учитывать несколько особенностей и критериев выбора. В первую очередь нужно выполнить следующие действия:

  1. Провести измерение диаметра труб общей магистрали, к которой будет присоединен тройник. Оптимальные показатели составляют 20-40 миллиметров, но бывают и нестандартные ситуации, когда приходится приобретать специальные переходники под индивидуальный размер.
  2. Разобраться с пропускной способностью трубопровода в отопительных контурах. Для этого нужно провести несложный расчет и определить, сколько жидкости может пропустить через себя каждый патрубок, а также какой промежуток времени занимает этот процесс.
  3. Уточнить, можно ли дополнительно подключить сервопривод, который сделает систему автоматической. Такой вариант особенно востребован для помещений с теплыми полами.

При покупке трехходового крана важно провести некоторые измерения

Монтаж

Обычно при монтаже трехходовых кранов выбирают одну из типовых, хорошо отработанных схем.

Безнапорный коллектор или гидравлический разделитель

В такой схеме в контуре №2 предусмотрен насос, обеспечивающий циркуляцию теплоносителя. Его обозначение- два синих равносторонних треугольника, соединенных вершинами.

Рисунок 10. Схема монтажа с безнапорным коллектором

Прямое подключение к источнику тепла

Важно! Если кран подключается непосредственно к бойлеру на байпасе, подключенному к патрубку В, перед манометром придется смонтировать клапан с гидравлическим сопротивлением, равным сопротивлению источника тепла. Рисунок 11. Прямое подключение к источнику

Прямое подключение к источнику

Рисунок 11. Прямое подключение к источнику

В противном случае начнутся колебания расхода теплоносителя на участке A-B. Они будут вызываться колебаниями штока.

Регулятор перепада давления

В случае высокого давления со стороны источника тепла между напорным коллектором и клапаном устанавливается манометрический дросселирующий регулятор, компенсирующий избыточный напор теплоносителя.

Рисунок 12. Схема с дросселирующим регулятором

Специалисты применяют и другие схемы подключения, исходя из назначения системы и соотношения параметров источника тепла, трубопроводной системы, клапана и потребителя.

Покупка крана

Покупая трехходовой клапан, необходимо учитывать несколько особенностей и критериев выбора. В первую очередь нужно выполнить следующие действия:

  1. Провести измерение диаметра труб общей магистрали, к которой будет присоединен тройник. Оптимальные показатели составляют 20-40 миллиметров, но бывают и нестандартные ситуации, когда приходится приобретать специальные переходники под индивидуальный размер.
  2. Разобраться с пропускной способностью трубопровода в отопительных контурах. Для этого нужно провести несложный расчет и определить, сколько жидкости может пропустить через себя каждый патрубок, а также какой промежуток времени занимает этот процесс.
  3. Уточнить, можно ли дополнительно подключить сервопривод, который сделает систему автоматической. Такой вариант особенно востребован для помещений с теплыми полами.

При покупке трехходового крана важно провести некоторые измерения

Разделение трехходовых клапанов для отопления по типу привода

Выделяют два типа приводов для запорной арматуры:

  • термостатические клапаны – такие устройства проще и ниже по стоимости;
  • устройства с электроприводом. Они сложнее по конструкции.

Разберем подробно, что собой представляет каждый из приводов, в чем их достоинства и недостатки.

А это уже электроприводное устройство, работающее с внешним датчиком

Особенности устройства трехходовых термостатических клапанов

Такие клапаны делятся на приборы прямого и косвенного действия. В промышленных системах практически не встречаются – используются для небольших бытовых схем. Принцип работы основан на расширении жидкостей при нагревании. При повышении температуры жидкости в термочувствительном элементе клапана («сильфоне»), он начинает давить на шток, который отжимает (прижимает) шарик или клапанную шайбу. При наличии в схеме термоголовки, она располагается тоже здесь. В качестве датчиком используются располагающиеся в трубопроводах щупы.

Внешний вид таких устройств может отличаться – это не должно смутить домашнего мастера

Разновидности и принцип действия трехходового клапана с электроприводом

Производитель предлагает такие устройства с электромагнитным или винтовым сервоприводом. Точность настройки трехходовых кранов с электроприводом выше. Команду на регулировку они получают напрямую от термодатчиков или через управляющий контроллер.

Особенностью трехходовых кранов является невозможность полного прекращения подачи горячего теплоносителя. В этом и заключается отличие от двухходовых и другой запорной арматуры.

Схема включения в магистраль трехходового клапана для отопления с терморегулятором

Об этом много говорить не стоит. Достаточно взглянуть на схему, становится понятно, каким образом выполняется включение. Предлагаем несколько схематических изображений монтажа подобных устройств.

Правила монтажа трехходовых клапанов

Чтобы потребитель не мучился вопросом, как правильно установить трехходовой термосмесительный клапан, производитель снабжает свою продукцию тщательно проработанной инструкцией и наносит на каждое изделие специальную маркировку, помогающую безошибочно определить направление потоков:

  1. Патрубок, обозначенный литерой «А», так называемый «прямой ход», предназначен для подсоединения к трубе с горячим теплоносителем.
  2. Патрубок с литерой «В» («байпасный ход») соединяется с трубой, подающей охлажденную воду.
  3. Патрубок с обозначением «АВ» (ход с постоянным гидравлическим режимом) подсоединяется к основной транспортной магистрали, предназначенной для транспортировки уже смешанного теплоносителя.

Место трехходового клапана в отопительном контуре

Для начала рассмотрим общие схемы подключения к отопительному контуру. Упрощенно их можно представить так:

Как видно из схемы, трехходовые термоклапаны могут устанавливаться как на тепловой ветке, идущей непосредственно от котла, так и на обратке. Однако это вовсе не значит, что так может устанавливаться абсолютно любой клапан. Возможности того или иного оборудования определяет допустимый тепловой режим, указанный изготовителем в техпаспорте.

Ниже представлена более сложная схема, позволяющая полностью автоматизировать работу системы отопления:

При установке следует соблюдать следующие правила:

  1. Перед клапаном должны быть установлены: манометр, фильтр, дроссельная диафрагма (шайба).
  2. После термоклапана устанавливается еще один манометр.
  3. Перед клапаном желательно выдержать прямой участок трубы, равный 5 ее номинальным диаметрам, за термоклапаном длина прямого участка должна быть не менее 10 номинальных диаметров трубы.
  4. В сложноконтурных или излишне длинных отопительных магистралях проблему низкого давления решают установкой циркуляционного насоса.
  5. На горизонтальных участках сам клапан размещается таким образом, чтобы электропривод, термостатическая вставка или терморегулятор располагались над ним.
  6. Резьбовые соединения стыкуются с применением льняного волокна, уложенного на резьбу в 2-3 слоя, и герметика.
  7. В процессе закручивания следует избегать излишних усилий на сопрягаемые элементы, не допускается их растяжение, сжатие или изгиб.

Место трехходового клапана в системах водоснабжения

Представленная ниже схема монтажа трехходового клапана доступно иллюстрирует принцип его обвязки с водонагревателем и варианты установки в напорных и безнапорных системах водоснабжения:

Разновидности кранов для манометров

Устройства различаются по конструктивным особенностям и способами крепления.

Пробковые натяжные

Материалом для изготовления этого типа кранов служит латунь, что делает эти устройства недостаточно прочными, при затягивании гайки пробка на конце может сломаться, при этом запорный механизм требует приложение некоторых усилий для запуска.

Этот тип устройства имеет 4 разновидности:

  • Конструкция с резьбой с обеих сторон, может быть как метрическая так и трубная резьба.
  • Устройство, в котором с одной стороны трубная резьба, а с другой — метрическая.
  • Более усовершенствованная конструкция, оснащенная затвором рычажного типа или в виде бабочки.
  • Устройство также имеет отверстия с двух сторон с резьбой и дополнительно — фланец для присоединения прибора измерения.

Шаровой с дренажом

Наиболее современное и популярное устройство, поскольку пользоваться им намного удобней: это легкая конструкция, оснащенная рукояткой. Кран характеризуется высокими показателями герметичности и невозможности скопления загрязнений в проточной части.

Шаровой с муфтой

Выполняется из хромированной латуни. Манометр или дренаж в этом случае подключается к муфте, поэтому этот кран не является трехходовым в прямом смысле.

Рекомендуем ознакомиться: Как правильно выбрать и ставить кран для радиатора системы отопления?

Кнопочный

Отличается от всех других типов кранов наличием кнопки, с ее помощью происходит замер до тех пор, пока кнопка нажата, при отпускании, манометр автоматически отключается.

Монтаж и эксплуатация

Чтобы монтаж трехходового крана был выполнен успешно, важно следовать чертежам и пошаговым инструкциям

Также нужно обращать внимание на несколько нюансов предстоящей установки:

Чтобы правильно установить трехходовой кран, важно следовать чертежам и пошаговым инструкциям

Чтобы правильно установить трехходовой кран, важно следовать чертежам и пошаговым инструкциям

На корпусе тройника расположена специальная схема со стрелками, которые детально отображают направление потока воды. Ее наличие существенно упрощает монтажные работы и позволяет быстро и безошибочно подключить важные узлы.
Выполняя сварку металлических механизмов, нельзя допускать превышения потока температуры в зоне стыков более +100 °C

Важно следить за тем, чтобы в систему не проникали окалины или грязь, в противном случае это может привести к непоправимым последствиям.
Для установки тройника нужно выбирать такое место, к которому будет легко добраться для ремонта или обслуживания. Если крану придется пропускать недостаточно качественную жидкость, его рекомендуется дополнительно оснастить фильтрующими узлами.
Способ фиксации изделия может быть и вертикальным, и горизонтальным

На эффективность работы это никак не влияет. Что касается вентиля, то его устанавливают непосредственно перед циркуляционным насосом.

Чтобы тройник функционировал долго, надежно и качественно, необходимо учитывать правила эксплуатации и вовремя обслуживать его. От правильного и корректного использования зависит срок службы приспособления.

Регулировка потоков рабочей жидкости. На что обращать внимание при покупке?

Ручная регулировка производится посредством обычного шарового крана. Визуально он очень похож на простой вентиль, но имеет дополнительный выход. Арматура подобного рода применяется для принудительного ручного управления.

Что же касается автоматической регулировки, то здесь применяется специальный трехходовой клапан, оснащенный электромеханическим прибором для изменения положения штока. Его следует подключать к термостату, дабы иметь возможность регулировки температурного режима в помещении.

Помните, что при покупке клапана необходимо в обязательном порядке принимать во внимание технические параметры прибора, к которым относится следующие

  • Диаметр подсоединения к отопительной магистрали. Зачастую данный показатель варьируется в пределах от 2 до 4 сантиметров, хотя многое зависит от особенностей самой системы. Если прибор подходящего диаметра найти не удалось, то придется воспользоваться специальными переходниками.
  • Возможность установки сервопривода на трехходовой клапан, принцип работы рассмотрен в начале статьи. Благодаря этому прибор сможет работать на автомате. Данный момент очень важен, если прибор подбирается для эксплуатации в «теплых полах» водяного типа.
  • Наконец, это пропускная способность трубопровода. Под этим понятием подразумевается объем жидкости, который сможет пройти через него за определенное время.

Схемы установки Трёхходовых клапанов

Идеальная согласованность клапана с электроприводом ESBE.

Технические данные и характеристики клапанов ESBE серии VRG130

Класс давления _____ PN10

ВНЕШНЯЯ РЕЗЬБА Серия VRG132

Температура теплоносителя max (постоянно)  ____ +110ºC………………………………….. max (переменно) ____ +130ºC………………………………….. min ____ -10ºC Крутящий момент (при номинальном давлении)  DN15-32 ____ ………………………………………………………….. DN40-50 ____  Утечка через закрытый клапан, % от потока (Дифференциальное давление 100 кПа):……………………………………………….. смесительный ____ ……………………………………………….. отводной ____ Давление блокировки ____ 200 кПа (2 бар) Диапазон регулирования Kv/Kv min, A-AB: ____ 100 Подсоединения: ………. Внутренняя резьба, EN 10226-1 …………………………….. Наружная резьба, ISO 228/1

КОМПРЕССИОННЫЙ ФИТИНГ Серия VRG133

…………………………….. Компрессионный фитинг, EN 1254-2Материалы Корпус клапана и золотник ____ Латунь DZR, CW 602N Шток и втулка ____ PPS композит Уплотнительные прокладки ____ EPDM

НАКИДНАЯ ГАЙКА Серия VRG138

НАКИДНАЯ ГАЙКА / НАРУЖНАЯ РЕЗЬБА Серия VRG138

Смесительный клапан ESBE серии VRG130 используется в следующих областях:

  • Отопление
  • Комфортное охлаждение
  • Питьевое водопотребление
  • Отопление полов
  • Нагрев от солнечных панелей
  • Вентиляция
  • Зональные отопительные системы
  • Системы центрального горячего водоснабжения
  • Системы центрального отопления
  • Системы центрального охлаждения

ФЛАНЕЦ / НАРУЖНАЯ РЕЗЬБА Серия VRG139

* Значение Kvs в м*3/ч при перепаде давления 1 бар

* Значение Kvs в м*3/ч при перепаде давления 1 бар

* Значение Kvs в м*3/ч при перепаде давления 1 бар CPF — компрессионный фитинг

* Значение Kvs в м*3/ч при перепаде давления 1 бар RN — Накидная гайка

* Значение Kvs в м*3/ч при перепаде давления 1 бар FN — фланец насоса

Использование трехходовых клапанов ESBE

СМЕСИТЕЛЬНЫЕ ТРЕХХОДОВЫЕ КЛАПАНЫ ESBE

ОТВОДНЫЕ ТРЕХХОДОВЫЕ КЛАПАНЫ ESBE

Трехходовые клапаны ESBE серии VRG130 — это компактные смесительные клапаны высочайшего качества, имеющие крайне низкие показатели утечек. Для изготовления клапанов ESBE используется специальный латунный сплав (DZR), который существенно расширяет температурные пределы эксплуатации вентиля. Для удобства ручного управления трехходовыми вентилями ESBE, они оснащаются специальными ручками и ограничителями угла поворота в 90 градусов. Шкала позиции трехходового клапана может поворачивается  и переключается. Эта функция существенно упрощает процесс монтажа клапана и дает возможность устанавливать вентиль практически в любом положении. В случае необходимости оборудования клапана автоматическим управлением, компанией ESBE разработаны электроприводы различных серий. Сервоприводы серий ARA600, 90, 90C, CRB100, CRA110 идеально согласованы с трехходовыми клапанами серии VRG130 и обладают уникальным соединением клапан-сервопривод, благодаря чему отличаются высочайшей точностью регулировки. Для расширения и усложнения функционала трехходовых клапанов применяются контроллеры ESBE, которые существенно расширяют сферы применения вентилей. Трехходовые клапаны ESBE серии VRG130  производятся в пяти типоразмерах (DN 15 – 50) и с шестью типами соединений: с внутренней или внешней резьбой, с накидной гайкой в DN20, с фланцевым соединением или с компрессионными фитингами для труб внешним диаметром 22 и 28 мм.

Монтаж и Обслуживание

Благодаря узкой и компактной конструкции клапана ESBE обеспечивается удобный доступ инструмента при монтаже и демонтаже вентиля. Предусмотрен ремкомплект для основных компонентов клапана.

Примеры установки

Все указанные в инструкции варианты установки клапанов могут быть зеркально отражены. Шкала позиции клапана переворачивается и поворачивается в зависимости от вариантов установки и обязательно устанавливается в правильную позицию (как продемонстрировано в инструкции по установке). Фигуры, изображенные на отверстиях клапана (■●▲), снижают риск неправильного монтажа.

УСТАНОВКА СМЕСИТЕЛЬНОГО ТРЕХХОДОВОГО КЛАПАНА ESBE

УСТАНОВКА ОТВОДНОГО ТРЕХХОДОВОГО КЛАПАНА ESBE

Ротационное устройство VRG130 + ARA600 3-ТОЧЕЧНЫМ

Купить продукцию компании ESBE Вы можете позвонив по телефону (8017) 399-97-01. Также по этому телефону вы можете получить подробную информацию о технических характеристиках устройства, его цене, наличии на складе (Минск, Гродно, Витебск, Гомель, Брест, Могилев, Борисов) и сроках поставки.

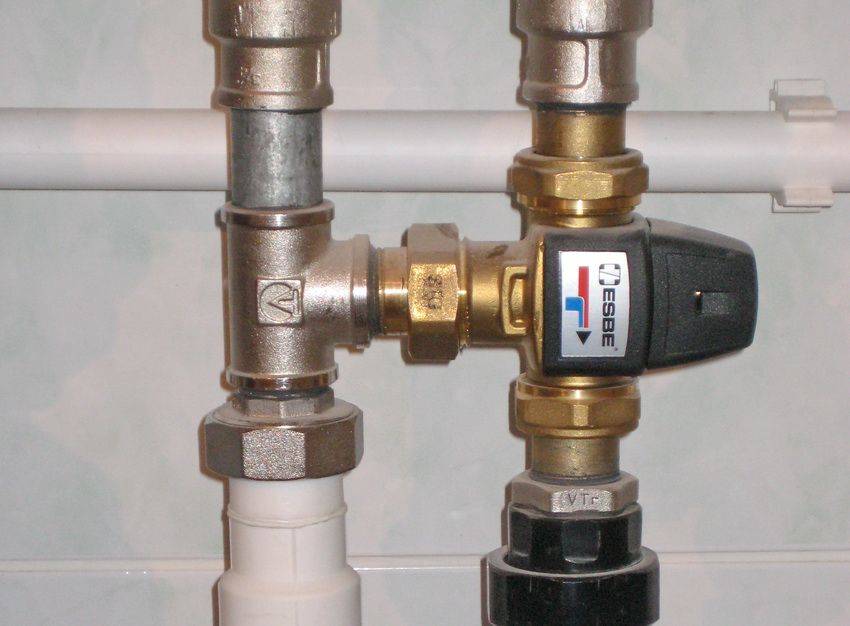

Установка трехходового клапана в системе отопления: нюансы монтажа

Смонтировать трехходовой клапан для системы отопления несложно, если есть навыки работы с сантехникой. А если система отопления монтировалась собственноручно, тогда вообще никаких вопросов в процессе возникнуть не должно

Но при установке оборудования стоит обратить внимание на его корпус. На нем промаркировано стрелкой направление хода воды

Если проигнорировать стрелку и установить кран наоборот, ни о какой регулировке речи идти не будет.

Если система сложна и с установкой трудно разобраться, лучше пригласить специалиста

Установка трехходового клапана производится между котлом и коллектором (при его наличии). К крану подключается подача, «обратка» и выход на радиаторы отопления. При этом «обратка» монтируется ответвлением. Иными словами, подача горячего теплоносителя проходит сквозь трехходовой клапан, а от обратки, при помощи тройника, отводится ветка, которая и соединяется с краном.

Правила монтажа трехходового крана

  1. К месту монтажа необходимо обеспечить свободный доступ.
  2. «Тройник» устанавливается рычагом вверх или вбок (наружу). Рычаг управления должен свободно двигаться в нужном направлении.
  3. Маркировка в виде стрелочек на корпусе прибора подскажет, как правильно его подключить к системе. Стрелки обозначают, в каком направлении будет двигаться поток.
  4. При низком качестве теплоносителя перед трехходовым смесителем желательно установить фильтр.
  5. В отопительном контуре «тройник» устанавливается перед циркуляционным насосом.
  6. Резьбовое соединение обязательно уплотняется льняным волокном и обрабатывается герметиком.
  7. При соединении под сварку необходимо избегать образования окалины внутри магистрали.

Трехходовые клапаны с электрическим приводом: особенности и преимущества

Вне зависимости от положения штока в трехходовом клапане, циркуляция не прекращается, поэтому такой тип устройства не годится для уменьшения расхода теплоносителя. В этом основное отличие шарового трехходового крана с электроприводом от двухходовых кранов, регуляторов и других устройств.

Электропривод позволяет автоматизировать работу трехходового клапана для отопления

Принцип работы трехходового клапана с электроприводом

Данный клапан предназначен для смешивания или разделения, распределения потоков. Разделительный клапан регулирует количество воды, пуская часть жидкости по байпасному пути вместо прямого. Два патрубка устройства служат для выхода, а один – для входа.

Принцип действия трехходового смесительного клапана с термоголовкой основан на подмешивании к горячему теплоносителю более холодного или к холодному более горячего. В результате качественная характеристика, а именно температура теплового потока изменяется, при этом уровень этого изменения зависит от установленной пропорции соединяемых струй.

Два порта для входа и один для выхода могут также выполнять разделительную функцию. Такие клапаны могут использоваться в различных съемах.

Часто актуально использование трехходовых клапанов для твердотопливных котлов, в камере которых выпадает конденсат в начале топки. В таком случае клапан помогает временно отсечь холодную воду, а по короткому контуру пустить часть нагретой жидкости.

Схема действия трехходового клапана на базе электропривода

Трехходовые клапаны для теплого пола и другие варианты использования

Существует несколько вариантов использования данного типа клапанов:

  1. Трехходовые смесительные клапаны для теплого пола устанавливают, чтобы не допустить перегрева отдельных вето системы. В результате водяной теплый пол нагревается равномерно, что способствует комфортному микроклимату в помещении, а также безопасности системы.
  2. Покупка трехходовых клапанов для твердотопливных котлов позволяет справиться с ситуацией, когда в начале топки в камере котла выпадает конденсат.
  3. Трехходовые клапаны устанавливают в систему отопления, чтобы разделить потоки и запитать контур ГВС.
  4. Трехходовые устройства используются для байпасной обвязки радиаторов.
  5. Клапаны оптимальны для создания короткого контура при подготовке обратки.

Использование трехходового клапана для регулирования теплого пола

Типы приводов

В процессе работы управление трехходовым клапаном по температуре осуществляется внешним приводом, он бывает нескольких типов:

  • Простой термостатический привод нажимает на шток за счет расширения размещенной в нем жидкой среды, чувствительной к изменению температуры. Обычно бытовые трехходовые термостатические смесительные клапаны небольших диаметров изначально снабжены таким типом привода, его можно легко снимать для установки другого вида устройства.
  • Вместо штатного привода краном может управлять термостатическая головка, имеющая собственный чувствительный элемент, реагирующий на температуру окружающего воздуха. Чтобы осуществлять регулировку по температуре воды, трехходовой смесительный клапан с термоголовкой дополнительно снабжается выносным датчиком температуры. Последний помещен в трубопровод с теплоносителем и соединен с приводом капиллярной трубкой. Такое регулирование является более точным.
  • Воздействовать на шток может и электропривод, управляемый контроллером. Электрические датчики, называемые преобразователями температуры, непрерывно измеряют параметры теплоносителя и сигнализируют об их превышении контроллеру, от которого зависит работа трехходового клапана с электроприводом. Самый распространенный и наиболее точный способ регулирования.
  • Упрощенная разновидность предыдущего типа изделий — трехходовой смесительный клапан с сервоприводом. Разница заключается в отсутствии контроллера, привод управляет краном напрямую, получая сигналы от датчика температуры. Чаще всего применяется в комплекте с трехходовыми кранами, имеющими шаровой или секторный распределительный элемент.

Поддержание комфортной температуры с помощью трехходового клапана для отопления

Есть два пути регулировки выделяемой радиатором энергии:

  1. Качественное изменение свойств радиатора.
  2. Количественное регулирование выделяемого тепла.

В обоих случаях необходимы манипуляции с циркулирующей по трубам жидкостью.

Качественное изменение свойств радиатора

Для того чтобы регулировать микроклимат в помещении, можно перевести генератор тепла в другой режим работы – в результате чего меняется температура поступающей к радиаторам воды.

Наличие трехходового клапана позволяет регулировать климат в помещении при любом типе отопления

Переключить режим можно на настенном котле, если речь идет о загородном доме. Однако, ситуация куда сложнее в случае с котельной городского микрорайона.

В случае когда вы не можете повлиять на температуру воды, поступающей к радиатору, можно регулировать ее количество. Для этого и необходимо купить трехходовые клапаны для отопления с терморегулятором. Эти устройства позволяют ограничить количество воды, проходящей через радиатор, и в результате при одной и той же площади батареи в комнату будет поступать больше или меньше тепла, разумеется, в пределах, ограниченных мощностью системы.

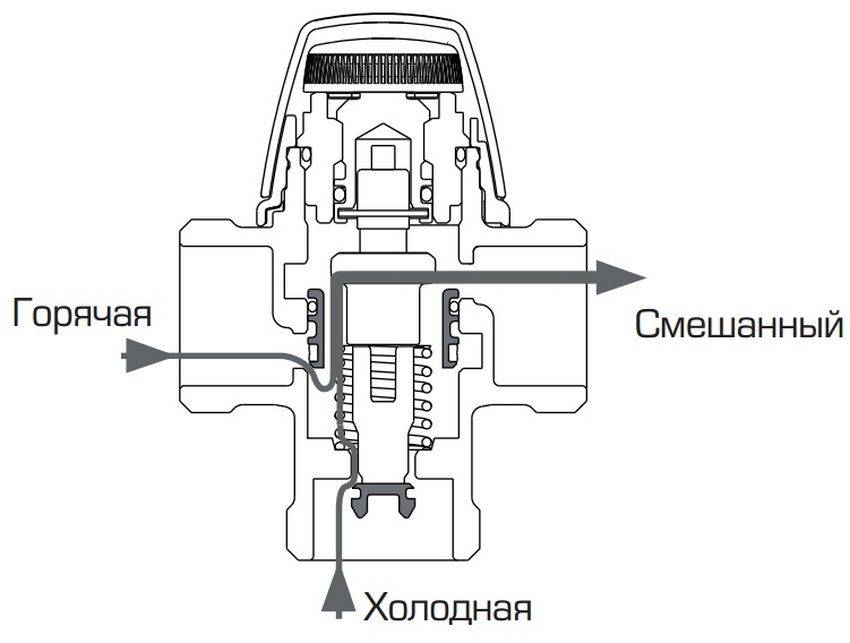

Устройство трехходового смесительного клапана с термостатом

Трехходовой клапан для отопительной системы и регулятор температуры, устанавливаемый на радиаторе, могут использоваться по отдельности, однако в автономных отопительных системах современных квартир и частных коттеджей зачастую применяют комбинированный способ для повышения эффективности. Таким образом, целесообразна покупка трехходового клапана для отопления с терморегулятором.

Предел регулировки теплового потока

Важно учитывать, что принцип работы трехходового смесительного клапана позволяет повышать или понижать температуру радиатора лишь в установленных границах. Пределы эти продиктованы техническими характеристиками теплового прибора, а именно, значением его максимальной теплоотдачи, и зависят от каждого конкретного радиатора

Принцип работы

Трехходовой кран оборудован тремя патрубками для подключения линий. Между ними устанавливается вентиль регулирующий подачу воды в два из трех ответвлений. В зависимости от ориентации крана и его подключения он выполняет две функции:

  • смешивание двух потоков теплоносителя на один выход;
  • разделение с одной линии на две выходные.

Трехходовой кран, как и четырехходовой, не осуществляет перекрытие каналов, подведенных к нему, а только перенаправляет жидкость от входа к одному из выходов. Единовременно может быть закрыт только один из выходов, либо частично перекрыты оба.

В самом простом варианте радиаторы напрямую подключаются к котлу, последовательно или параллельно. Настраивать отдельно каждый радиатор по тепловой мощности нельзя, допустимо только регулировать температуру теплоносителя в котле.

Чтобы все-таки регулировать отдельно каждую батарею, можно вставить байпас параллельно радиатору и после него регулирующий кран игольчатого типа, с помощью которого контролировать количество теплоносителя, проходящего через него.

Байпас при этом нужен для сохранения общего сопротивления всей системы, чтобы не нарушать работу циркуляционного насоса. Однако такой подход весьма накладно реализовывать и сложно эксплуатировать.

Трехходовой клапан фактически совмещает точку подключения байпаса и регулирующей арматуры, делая подключение компактным и легким в управлении. Кроме этого за счет плавной регулировки легче добиться целевой температуры в ограниченном контуре, содержащем один или два радиатора в конкретном помещении.

Если ограничить часть тока теплоносителя от котла и дополнить его обраткой, водой, возвращающейся от радиатора к котлу, то снижается температура обогрева. Котел при этом продолжает работать в прежнем режиме, поддерживая установленный нагрев воды, скорость обращения воды в нем не снижается, зато уменьшается потребление топлива.

Если используется один циркуляционный насос на всю систему отопления, то он располагается со стороны котла по отношению к включению трехходового клапана. Устанавливают его на обратном входе котла, по которому поступает уже остывшая вода от радиаторов, выступая в роли разделителя потока.

По входу к нему подается горячий теплоноситель от котла, в зависимости от настройки клапана поток разделяется на две части. Часть воды идет к радиатору, а часть сразу же сбрасывается в обратный ход. Когда нужна максимальная тепловая мощность клапан переводят в крайнее положение, при котором соединены вход и выход, ведущий к радиаторам.

Если обогрев не нужен, то весь объем теплоносителя поступает по байпасу в обратку, котел работает только на поддержание температуры в отсутствие реальной теплоотдачи

Недостаток такого подключения – сложная балансировка отопления, чтобы в каждое ответвление и к каждому радиатору поступало одно и то же количество теплоносителя, кроме того при последовательном подключении к крайним радиаторам доходит уже остывшая вода.

В многоконтурных системах проще всего разрешить проблему с неравномерным распределением тепла – использование коллекторной группы с циркуляциями насосами на каждом отдельном контуре

Это особенно важно в домах с двумя и более этажами и большим числом радиаторов или при наличии теплого пола

Трехходовой клапан при этом работает на смешивание двух потоков. По одному вводу подключается линия от котла, а по второму от трубы обратки. Смешиваясь, вода поступает на выход, подсоединенный к теплообменнику.

Такая схема подключения особенно актуальна при подключении теплого пола

Она дает возможность ограничить максимальную температуру воды в контуре, что особенно важно, учитывая максимально допустимое значение в 35ºС при температуре теплоносителя от котла в 60ºС и выше

Циркуляция воды в трубах теплого пола постоянно поддерживается, что необходимо для равномерного нагрева без перекосов. Фактически горячая вода от котла поступает лишь для подогрева остывающего теплоносителя в контуре теплого пола, а излишек сбрасывается обратно к котлу.

Таким образом, даже в высокотемпературном отоплении, где котел греет воду до 75-90ºС, есть возможность обустроить теплые полы с нагревом 28-31ºС.

Принцип работы

Чтобы запустить работу механизма, к нему нужно присоединить два патрубка для подвода холодной и горячей воды. Для успешного подключения следует изучить схему трехходового крана, на которой отображены различные стрелочки и направляющие. Горячая вода, которая идет от котла, является основным теплоносителем, а холодная — оставшейся отработкой.

Системы могут отличаться положением и способом

Между обоими отверстиями с подводами к потокам находится вентиль, обеспечивающий регулировку подачи воды. В зависимости от положения и способа подключения система может:

  • смешивать два потока с водой в один;
  • разделять одну линию на два выхода.

В простой конфигурации радиатор подключен к котлу последовательным или параллельным образом. Выполнить настройку каждого элемента по отдельности невозможно, поскольку меняется только температура жидкости в котловом резервуаре.

Если же есть желание регулировать каждую батарею, систему нужно оснастить байпасом, а также регулирующим игольчатым краном, который позволит регулировать объемы жидкости, проходящей через него.

Задача байпаса заключается в сохранении общего сопротивления установки для предотвращения сбоев в работе насоса. К сожалению, такой подход требует больших затрат и сложного монтажа, поэтому он не пользуется особой популярностью.

Эффективность работы и конечные показатели КПД могут зависеть от расположения вентиля. Если он открыт наполовину, то выходящий поток воды будет обладать средней температурой. Если же вентиль открыт полностью, то температурный показатель достигнет максимальной отметки. При его полном закрытии выходящим потоком подается только холодная вода.

Сферы применения

Трехходовой клапан, принцип работы которого был рассмотрен выше, обладает достаточно широкой сферой применения. Так, такие его разновидности, как электромагнитное устройство или же прибор с термоголовкой, часто встречаются в современных магистралях, где требуется корректировка пропорций при смешивании двух разделенных потоков жидкости, но без снижения мощности или объема.

Что же касается использования в быту, то самым популярным здесь считается термостатический смесительный прибор, с помощью которого, как уже отмечалось выше, можно регулировать температуру рабочей жидкости. Эта жидкость может подаваться как в трубопровод «теплого пола», так и в отопительные радиаторы. А если клапан еще и имеет автоматическое управление, то контролировать температуру в жилище можно будет без каких-либо проблем!

Обратите внимание! Применение трехходового клапана в отопительной системе в целях уравновешивания перепадов температуры крайне выгодно не только в плане комфорта и удобства, но и в плане экономии средств. Дело в том, что путем регулирования температуры жидкости на «обратке» отопительного прибора можно значительно снизить объемы потребляемого топлива, да и на эффективности самой системы это отразится позитивно

В некоторых системах клапан попросту необходим. Например, в системе «теплого пола» данное устройство предотвращает перегрев напольного покрытия выше заданного уровня комфортности, тем самым избавляя пользователей от неприятных ощущений

Дело в том, что путем регулирования температуры жидкости на «обратке» отопительного прибора можно значительно снизить объемы потребляемого топлива, да и на эффективности самой системы это отразится позитивно. В некоторых системах клапан попросту необходим. Например, в системе «теплого пола» данное устройство предотвращает перегрев напольного покрытия выше заданного уровня комфортности, тем самым избавляя пользователей от неприятных ощущений.

Подобного рода регулирующие устройства также используются в системах водоподачи в целях получения перманентного потока с требуемой температурой. Простейшим примером является обыкновенный смеситель, при котором можно сделать воду горячее/прохладнее открытием/закрытием холодного крана.

Предохранительный клапан для бойлера

Ранее мы описывали как выбрать и подключить предохранительный клапан для бойлера, рассказывали о сферах его применения и внутреннем устройстве. В дополнение к этой статье рекомендуем ознакомится: все подробности тут

Советы специалистов

При закручивании терморегулирующей головки на корпус нельзя применять сантехнический ключ. Можно раздавить пластиковый корпус терморегулятора. Закручивать нужно рукой. Усилие затягивания здесь не играет важную роль.

Температурный датчик на трубопроводе, следует располагать по возможности дальше от точки смешивания, чтобы потоки успели перемешаться и выровняться по температуре. От 0,5 метра на трубах до 40 мм и до 1,0 – 1,5 метра на трубах свыше 50 мм. Температурный датчик воздуха в помещении следует устанавливать на высоте 1 – 1,5 метра. Датчик температуры пола, устанавливается на поверхности пола, либо под верхним слоем отделки пола, но не ближе 25 – 35 см от греющего трубопровода.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
