Правильная кладка печи

Строим печь

Лучший кирпич из дешевого – это боровичовский, три стороны ровные М150-175. Была куплена черная термостойкая краска и уплотнители для дверок, а также коалиновая вата и картон.

Базальтовый картон используется в подъемного канале, и на второй эшалон на границе колпака и топки. По верху топки у варочной плиты проложена каолиновая вата. Задвижки же лежат на каолиновом картоне, который очень сильно пылит при работе.

На 17-18 рядах пришлось все кирпичи стачивать по высоте – нужно было влезть в рамку плиты. Перекрытие первого колпака закончилось хлебной камерой. Купол у хлебной камеры пришлось заменить на ровную крышку, так как высота дверки получилась выше, чем предполагалось.

Единственная декоративная часть печи – полочка спереди. На подгонку пяти кирпичей было потрачено много времени. Кирпичи стачивались со всех сторон — кроме задней и делались минимальные зазоры. Была намешана клеящая мастика – полстакана кирпичной пыли смешивается с жидким стеклом.

Самое сложное далее – перекрыть дверку хлебной камеры. Внизу дверки было поставлено 2 штифта на 6 – выточенных из болта, теперь ее можно будет быстро снимать и ставить также быстро. Варочная плита уже получила свои дверки, и может называться духовкой. Появился проблемный некрасивый кирпич – он с успехом был замазан мастикой, останется только немного зашкурить. Со швов стоит обязательно убирать излишки глинопесчаной смеси – так конструкция станет выглядеть контрастнее.

Далее за кладкой можно следить по фотографиям.

Проход перекрытия – очень трудный момент. Распушка делается нестандартная, ряды получаются парные, перевязанные.

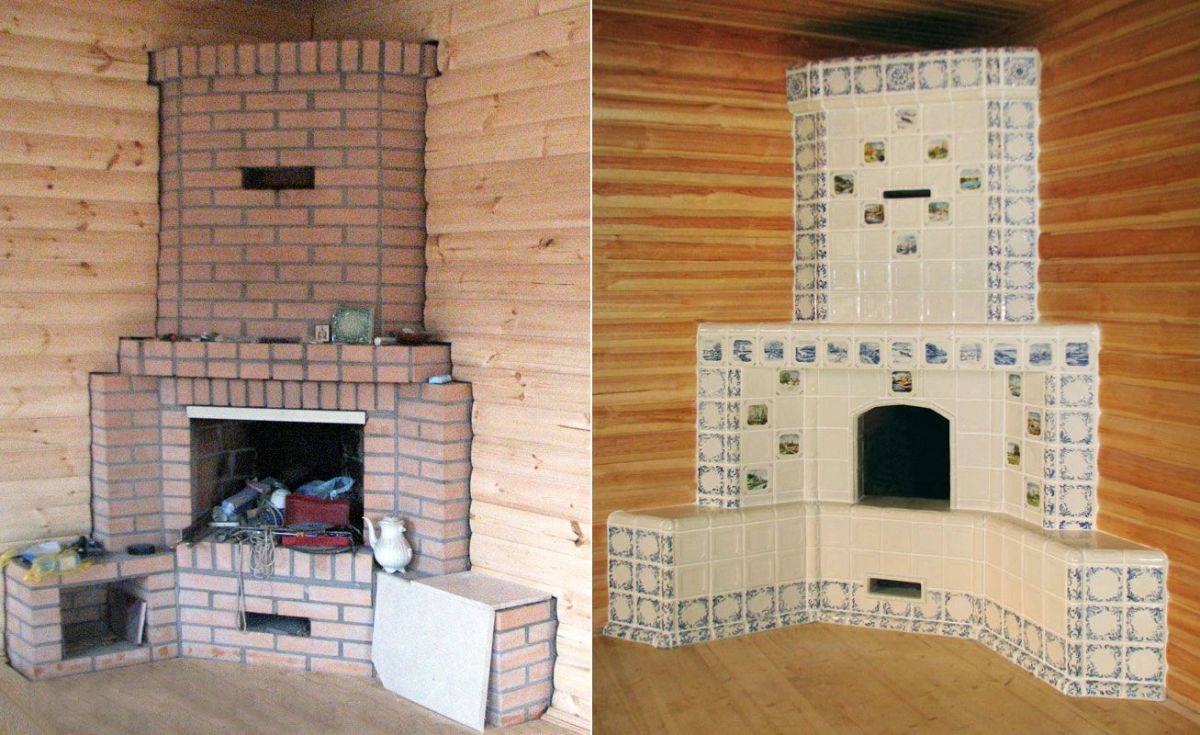

Виды раскладки плиток могут быть разными

  1. Вертикальные швы совпадают. Такая раскладка – для плиток одного размера. Если монтируются плитки прямоугольной формы, то раскладка может быть и вертикальной, и горизонтальной, при этом можно выкладывать цветные контрастные зоны и вставлять панно – выглядит линейно и аккуратно
  2. Перевязка, или смещение по вертикальным швам. Используют на сложных геометрически участках, чтобы не бросались в глаза подрезанные фрагменты
  3. По диагонали. Художественная и сложная раскладка, позволяющая выполнять редкие рисунки. Очень оригинальная, но плитки потребуется больше примерно на 10-15%, очень много подрезки и отходов
  4. Плитки разного размера раскладывают клетками, ковром, с выделением фрагментов и контрастных зон, возможны панно и декоративные элементы

Что нужно учесть при сооружении печной трубы

Кладка трубы должна осуществляться так, чтобы между ней и внешней стороной несущей стены оставалось достаточное расстояние — смотрите таблицу с размерами.

Толщина внешней стены в кирпичахПромежуток в кирпичах
21,5
2,52
32,5

Дымоходы запрещено выкладывать по углам комнат и на участках, на которых пересекаются стены. Если здание жилое, толщина стенок трубы должна быть не менее 10 сантиметров. Следует обеспечить полную герметичность конструкции, она не должна пропускать продукты горения.

Смотреть видео

Кладка печной трубы в глухой деревне..

Watch this video on YouTube

Перед тем, как выложить печную кирпичную трубу своими руками, следует учесть противопожарные нормы:

  • промежуток от наружной плоскости дымохода до стен из огнеопасных материалов должен минимально равняться 40 см.
  • на участках прохода дымоотвода сквозь перекрытия надо сделать утолщения (опушку).

Дымоходный канал по всей его протяженности следует собирать так, чтоб размеры его внутреннего пространства были постоянными.

Выбор кирпича и связующего

Кирпичный экран каменки несёт не только защитную, но и декоративную функцию

Поэтому брать на кладку всё, что попадётся под руку, явно не стоит — лучше уделить внимание подбору материалов, даже если это сопряжено с дополнительными затратами

Кирпич, к примеру, обязательно должен быть полнотелым — экран должен хорошо и быстро накапливать тепло. Правда, от футеровочного шамота марок ПБ или ША всё же лучше отказаться: от их огнеупорных свойств толку мало, да и вид не особо притязательный. Ну а поскольку плотность кирпича должна быть умеренно высокой, чтобы кладка успевала прогреваться, то оптимальным вариантом можно назвать красный глиняный печной кирпич марки М-200.

Связующим в обкладке экрана выступает смесь шамотного мертеля марки МШ-18 и ЦПС. Мертель мешается с речным песком в равных частях и замачивается в течение 2–3 суток. Цемент марки 400 выступает ускорителем схватывания, его добавляют непосредственно перед кладкой в количестве 1/4 от объёма сухой смеси мертеля и песка. Чтобы придать кладке более изысканный вид, раствор можно тонировать мелом, суриком, охрой или сажей.

Отопительная печь с нижним обогревом размером 890×890 мм

Отопительная печь имеет размеры, мм: 890x890x2310.

Расход материалов (без учета фундамента и трубы) следующий:

  • кирпич красный — 340 шт.,
  • кирпич огнеупорный — 270 шт.,
  • глина красная — 16 ведер,
  • глина огнеупорная — 7 ведер,
  • песок — 10 ведер,
  • дверка топочная — 250×210 мм,
  • дверка поддувальная — 250×140 мм,
  • задвижка дымовая — 130×250 мм,
  • решетка колосниковая — 380—252 мм,
  • дверки прочистные размером 130×140 мм — 10 шт.,
  • предтопочный лист — 500×700 мм.

Печь может сложить один печник в течение 24 ч, дополнительно для подноски материала и приготовления глинопесчаного раствора требуется около 6 ч.

Печь рассчитана для обогрева помещения площадью до 25— 30 м . Теплоотдача печи при одноразовой топке около 3,7 кВт (3200 ккал/ч), а при двухразовой топке — 4,7 кВт, (4000 ккал/ч). Чертежи разрезов печи и порядовки кладки приведены на рис. 3.

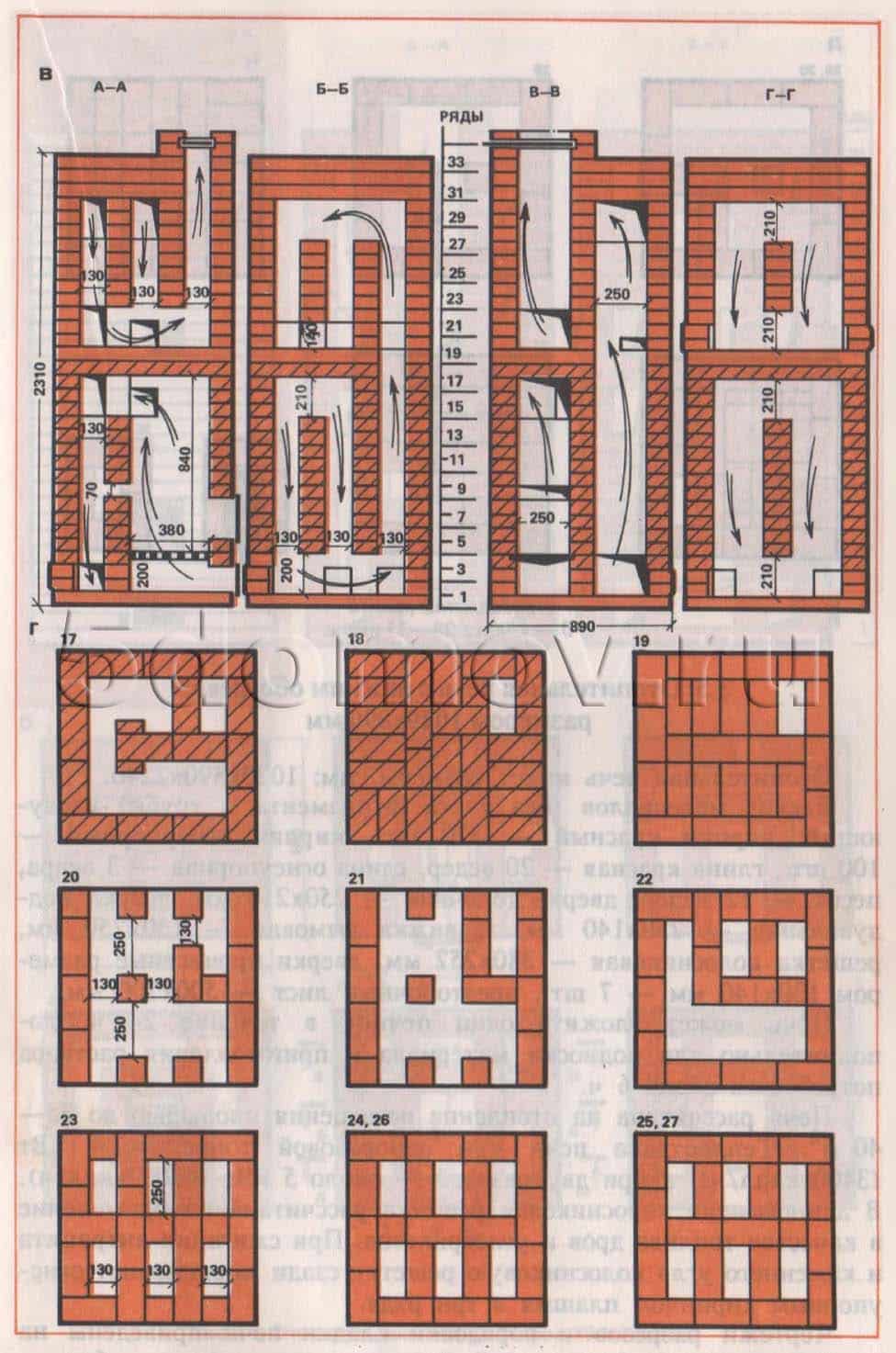

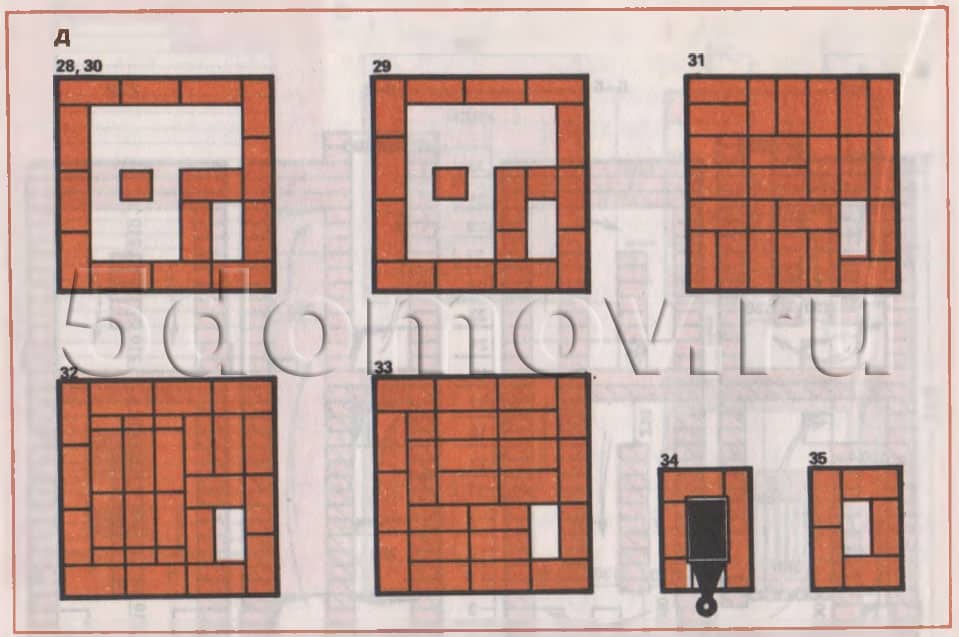

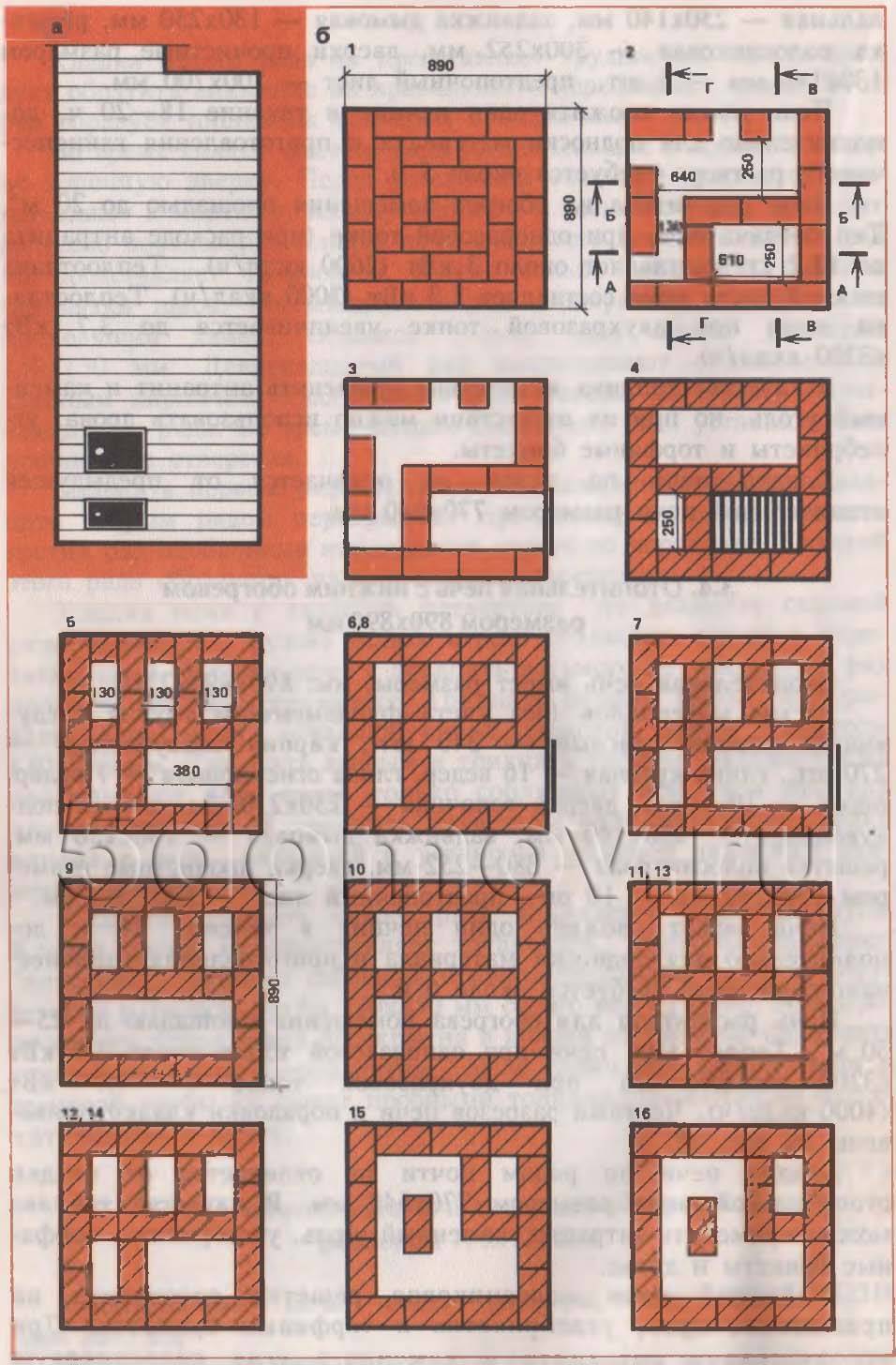

Рис. 3. Отопительная печь с нижним обогревом размером 890×890 мм а — фасад; б — кладка 1 —16 рядов;Рис. 3. Продолжение в — разрезы А—А, Б—Б, В—В, Г—Г; г — 17 — 27 рядовРис. 3. Продолжение д — кладка 28—35 рядов

Кладка печи по рядам почти не отличается от кладки отопительной печи размером 770×640 мм. В качестве топлива можно применять антрацит, каменный уголь, углебрикеты, торфяные брикеты и дрова.
В данной печи колосниковая решетка рассчитана на применение дров, углебрикетов и торфяных брикетов. При использовании антрацита и каменного угля колосниковую решетку сзади закладывают плашмя тремя рядами огнеупорного кирпича.

Видео об приготовлении раствора для кладки печи

Фундамент печи

Так как русская печь считается массивным сооружением, ей нужен отдельный фундамент. И поэтому, начинайте строительство печи заранее.

Идеальным вариантом считается плитный монолитный фундамент из специального железобетона. Данный фундамент не связан с фундаментом дома и является независимым строением.

Строительство его осуществляется по обычной технологии. Перед началом установки фундамента, укладывается гидроизоляционный слой — рубероид, сложенный в несколько слоев.

Обычно печь располагают у внутренней стены, которая имеет мелко заглубленный фундамент. Для независимости фундаментов необходимо между ними оставить зазор примерно 5 см, и в него засыпать песок. А верхний край фундамента не должен доходить до уровня пола на 14 см.

Если печь разместить у наружной стены, на заглубленном ленточном фундаменте, то необходимо будет котлован расширить и произвести песчано-гравийную засыпку с тщательной трамбовкой. Далее  устраивается плитный фундамент печи с определенным зазором от основания дома, так называемой отступкой. В нее засыпают песок, а ее торцевые стенки формируют кирпичной кладкой.

Если вы решили установить печь в проеме, то нужно просто соединить концы нижнего венца. Сделать это можно с помощью полос стали, которые кладутся на бревна с двух сторон и стягиваются специальными болтами. Далее проем обрамляется специальными деревянными стойками. Обязательно между ними и будущей печью должен быть циркуляционный зазор, называющийся еще разделкой. Под стеной в фундаменте дома должен быть предусмотрен промежуток, который будет равен ширине основания печи с каждой стороны.

Кладка русской печи своими руками порядовка

Главное требование к  кладке печи — это герметичность. Именно поэтому на печь идут только целые кирпичи без каких-либо трещин, а швы делают тонкими — не больше 5 мм. Не стоит добиваться воздухонепроницаемости при помощи обмазывания глиной всех стенок печи с внутренней стороны — это снизит теплопроводность и увеличит отложения копоти и сажи. Помимо этого, глина отслаивается и забивает каналы внутри печи, чистить которые будет достаточно проблематично. На сегодняшний день применяются следующие методы:

  • кладка в кирпич — при данном методе толщина стенки будет ровна длине кирпича;
  • кладка в полкирпича — здесь кирпич будет укладываться плашмя вдоль стенки;
  • кладка в четверть — т.е. кирпич будет укладываться на ребро.

Перевязка швов будет идти благодаря применению в углах поочередно тычковой и ложковой кладки либо не полноразмерного строительного материала.

Если используют керамический кирпич, его нужно предварительно вымачивать, так как он будет «вытягивать» всю влагу из раствора.

В процессе укладки обязательно убирайте излишки смеси, и особенно на внутренних сторонах печи. Внешние стенки печи укладывайте «в кирпич», а внутренние —«в полкирпича». Кладка рядов  — это порядок действий кладки в каждом последующем ряду. За счет данного процесса русскую печь может соорудить любой желающий.

Конструкционные и функциональные особенности

Главным преимуществом печи шведки из кирпича является компактность – даже «малютки» справляются с обслуживанием жилых помещений. В этой модели продукты горения доставляются к трубе посредством канального дымохода. Колпаковые элементы, расположенные над сушильной камерой и топкой, отвечают за теплообмен. Если обустраивается печь шведка с духовкой, последнюю располагают на одном уровне с топкой, что обеспечивает быстрое разогревание.

Выполнить печь шведку своими руками можно и без профильной квалификации, требуется лишь аккуратность

Варочная поверхность

Печь шведка с плитой – это традиционная конфигурация, здесь предусмотрено внедрение толстой пластины из чугуна, в которой присутствуют 2 закрывающиеся конфорки. Обычно такие плиты имеют стандартные габариты 410х710 мм. Высота топки варьируется в пределах 280-330 мм, ширина – достигает 350 мм, длина – в рамках 550 мм.

Система газоходных каналов

Каналы могут быть горизонтально или вертикально ориентированными, дым, проходя по ним, разогревает конструкцию, от ее стенок отапливается помещение. Это экономичная и высокоэффективная система: тепло, которое в обычных русских печах просачивается сквозь трубу, здесь направляется непосредственно на обогрев.

Если в отопительной печи шведке газоходные каналы имеют горизонтальную направленность, стенки сооружения более равномерно прогреваются. Но в этом случае в систему придется внедрить больше прочистных отверстий с литыми дверцами, что повысит конечную стоимость кладки.

Вертикально расположенные каналы могут превосходно функционировать и с одним техническим люком, но здесь возникает другая проблема – неравномерное нагревание печи. Щиток в первом канале, в который сразу направляются продукты горения, быстрее становится горячим, по сравнению с третьим (выходным). То есть в одной комнате может быть прохладнее, чем в другой.

Колпаковый тип устройства работает с одним прочистным окошком, поверхность печи равномерно прогревается, к тому же для возведения потребуется меньше кирпича. Агрегат остывает медленнее, так как в верхней части колпаков сохраняется тепло, а продувание из дверец выполняется лишь по центру.

Духовой шкаф

Большой объем шкафа позволяет готовить широкий ассортимент блюд, он удобен в использовании. Духовку изготавливают из литого чугуна, здесь не приемлемы жестяные или листовые вариации, она понадобится не только для выпечки – особая конструкция способствует быстрому прогреванию помещения сразу же после растопки, если распахнуть дверцу.

Духовка в шведской печи изготовляется из чугуна

Короб по габаритам сопоставим с размерами топки, он монтируется в непосредственной близости, но так, чтобы не иметь прямого контакта с пламенем. Оптимальная толщина стенок духовки – 4-6 мм.

Удобные пристройки – лежанка и камин

Часто отопительное устройство с лицевой или оборотной стороны оснащают камином (то есть он будет заложен либо в кухне, либо в гостиной). Дымоход может быть объединенным или раздельным. В первом случае образуется единая конструкция, ее легче собрать, материала нужно немного. Но топить можно будет либо печь, либо камин. Раздельные дымоходы не столь экономичны при возведении, но они позволяют одновременно использовать оба способа отопления.

Весьма востребованы печи шведки с лежанкой. Это приспособление собирают с обратной стороны агрегата, его стандартная длина – 7 кирпичей, ширина – 3 кирпича. Дымовые каналы, проходящие внутри, при открывании определенных задвижек нагревают этот подиум. Обычно такие модели печей не оснащают духовым шкафом.

Вспомогательные полки и ниши

С лицевой стороны в шведские модели встраивают 2 крупные полки, обе располагаются выше варочной плиты. Нижняя полка нагревается сильнее, верхняя использует только теплоотдачу кирпича. Если закрыть проем ниши деревянной или металлической дверцей, образуется своеобразная низкотемпературная духовка.

Вспомогательные полки и ниши в шведской печи часто используют для сушки ягоды и грибов

В простых моделях используют прямые горизонтальные перекрытия. Интереснее смотрятся арочные конструкции, способные стать изюминкой интерьера, хотя они и сложны в сборке, повышают расход материалов.

Контрольная проверка

После того как исчезли капельки конденсата, нужно провести контроль качества просушенной печи. Для этого закладываются дрова, которые будут использоваться повседневно. Суммарная масса сгоревших дров составит 20 кг. Желательно отрегулировать тягу так, чтобы эффективность горения была максимальной.

В течение нескольких часов очень внимательно осматривается кладка в зоне топки. В идеальном случае не должно возникать трещин. Но в некоторых ситуациях появление мелких трещин считается нормальным явлением. Мелкие образования, похожие на паутину, можно не заделывать. Печь готова к эксплуатации.

Подготовка прошла удачно

Состав известкового раствора для кладки печи

Как и цементные, известковые растворы для кладки отличаются высокой прочностью и хорошей влагостойкостью. Они используются в основном для устройства фундаментов и печных труб, располагающихся над уровнем кровли. В состав известкового раствора для кладки в разных пропорциях входят известковое тесто, песок и вода.

Качество известкового раствора в большей степени зависит от того, насколько правильно было осуществлено гашение извести. Комовая известь должна быть залита водой в специальном ящике. Выдерживать ее необходимо до полного гашения, периодически добавляя воду. После окончания кипения извести ее нужно перелить в другую емкость.

Наиболее подходящим местом для хранения извести является специальная земляная яма, обшитая досками. После помещения в такую яму известь следует засыпать полуметровым слоем земли. В таком состоянии она может сохранять свои свойства в течение нескольких лет. Чем дольше она хранится, тем лучше, так как после гашения известь для улучшения ее качеств рекомендуется выдержать не менее месяца.

Технология кладки кирпича

Предоставленная ниже схема печи отличается своей простотой и очень высокой доступностью повторения при высоком проценте успешного результата. Печь из кирпича своими руками имеет маленькие размеры и подойдет в качестве источника тепла для одной комнаты или небольшого садового домика. Площадь, отводимая под печь – всего 0,4 кв. м. На постройку идет очень малое количество кирпича, поэтому и вес она имеет очень небольшой.

Кладка печи начинается с первого ряда. Для обеспечения идеально горизонтальной плоскости под кирпич можно насыпать тонкий слой речного мытого или горного песка. Песок сгладит разницу в толщине кирпичей, и заодно будет выполнять функцию дополнительного теплоизолятора.

Основы выбора строительного материала

Толщина раствора между кирпичами должна быть 2-3 мм. Более толстый шов быстро выкрашивается. Для кладки нужно выбирать самые ровные кирпичи с одинаковыми размерами – так как неровности нельзя компенсировать раствором!

На втором ряду устанавливаем дверку поддувала. Для компенсации тепловых расширений ее оборачивают по периметру асбестовым шнуром. Крепление дверки осуществляется стальной проволокой, закрепленной в кладке. Чтобы проволока не мешала – в кирпиче болгаркой под нее вырезают канавки.

Третий ряд выкладывается уже из шамотного кирпича. Колосники на него ставятся уже после схватывания глины.

Кладка печей четвертого ряда укладывается на ребро. Если колосники не вписываются в свободное пространство – кирпич нужно подрезать по месту, обеспечив зазоры по 3 мм со всех сторон.

При кладке печи из кирпича важно знать!

Задний “вышибной” кирпич ставится без раствора. Он нужен для прочистки каналов.

На пятом ряду, аналогично поддувалочной, устанавливается топочная дверка. Пятый ряд выкладываются плашмя, и эти выступающие кирпичи играют роль наружного теплообменника.

Седьмой – девятый ряды выкладываются снова плашмя. Поверх девятого ряда укладывается чугунная варочная поверхность. Для прокладки между металлом и кирпичом также используют асбестовый или стекловолоконный шнур.

Применение шнура для уплотнения кладки

Без уплотнительного шнура дым будет попадать в помещение, а глиняный раствор быстро выкрошится от тепловых расширений чугунной плиты.

Последние три ряда формируют место для установки легкого дымохода. На предпоследнем ряду устанавливается металлическая задвижка. Ее тоже следует отделить от камня асбестовым шнуром.

После полной просушки кладки вытаскивается “вышибной” кирпич и из канала удаляется строительный мусор. Чтобы песок из-под печки не высыпался – по ее периметру прибивают плинтус.

Технологии

Существует несколько проверенных технологий кирпичной кладки вокруг печного оборудования из металла:

  1. Тепловой экран. Ограждение из кирпича, которое не превышает габаритов печи по высоте. Способствует лучшей теплоотдачи.
  2. Сплошная облицовка. Она быстро отдает тепло окружающему пространству, из-за чего возрастают затраты на обогрев помещений. Эта технология применяется, когда необходимо сделать красивое декоративное оформление, пожертвовав производительностью печного оборудования.
  3. Кладка конвектора, которая имеет продухи. Подходит для металлических отопительных агрегатов. При этом размеры парилки не важны.

Обкладка чугунной печи

Использование чугунного радиатора для самоделки

Отличный водяной котел для печи можно легко сделать своими руками – как и построить самому такую чудо-печь. А в качестве водонагревателя подойдет обычный чугунный радиатор – можно использовать М-140, который часто выбрасывается после сноса старых пятиэтажек. Примерная емкость таких радиаторов – 1,5 л, а площадь их поверхности – 0,254 кв.м. Если же соединить 12 секций, получится нагреватель с площадью 3 кв.м. и 18 литрами емкости. Сваренный из листового материала котел с такими характеристиками занимал бы уйму места, в чем и несомненный плюс именно такой конструкции.

Отапливать такая печь с водяным котлом-радиатором может даже достаточно большую баню – до 100 кв.м. Но, прежде чем ставить сам котел, нужно будет сначала разобрать радиаторы, очистить от грязи и хорошо промыть горячим раствором соляной кислоты – 6%. После чего снова сполоснуть водой. Далее меняются картонные прокладки между секциями, ведь температура в печи достигает 600?С, при угле – еще больше. Картон просто выгорит, и радиатор начнет течь – чтобы этого не произошло, вместо него целесообразнее использовать асбестовый шнур, пропитанный порошком графита с натуральной олифой.

Теперь части радиатора нужно собрать в такой последовательности:

  1. В соединяемые секции вворачиваются ниппели со своей правой и левой резьбой, после чего на них наматывается тот же пропитанный асбестовый шнур и ключом затягиваются оба ниппеля – но без какого-либо перекоса секций.
  2. Как только стянутся две из них, можно подсоединять третью.
  3. Теперь нужно спрессовать радиатор, чтобы проверить качество сборки – не смотря на то, что давление воды будет невелико.
  4. После всего этого можно переходить к монтажу стояков – их диаметр должен быть 1 и ? дюйма. Вход холодной воды и выход горячей можно расположить по диагонали радиаторной батареи, а два других отверстия – заглушить пробками для обеспечения циркуляции воды через весь объем. Причем один из стояков при этом должен иметь левую резьбу – если ее не оказалось, то можно поступать так: ввернуть в отверстие радиатора обычный ниппель, а на него – муфту с сгоном.

Вот только саму батарею ставить нужно не в топку печи – а прямо в дымовой канал, тот, что за топкой. Это необходимо для того, чтобы нагревать котел не непосредственным огнем, а горячими газами – чугун все-таки. А ее вход-выход целесообразнее располагать перпендикулярно полу.

А чтобы повысить естественную циркуляцию воды в такой печи, трубу обратной линии проводить нужно через ее фундамент и подпольное пространство – это увеличит разность температур между обратной и горячей линиями, а батарею в печи – устанавливать с небольшим уклоном для выхода воздуха и его попадания в систему. Не помешает и в самом дымовом канале печи с нагревателем установить дополнительную дверцу для чистки.

Главное преимущество такой печи с котлом водяного отопления – это общие размеры банной котельной: всего 1,6х0,2х0,7 м.

На основе извести

Для строительства фундамента и печного дымохода рекомендуется использовать состав на основе извести и цемента.

Особое тесто, получаемое путем смешивания негашеной извести и воды в соотношении 3:1. В готовое тесто добавляется просеянный песок через мелкоячеистое сито в соотношении 3:1 – на 3 объема песка 1 объем теста. Готовая масса разбавляется водой до получения густой массы.

Смесь для кладки печи на основе извести получается достаточно пластичной и прочной.

Показатель жирности состава из извести определяется количеством песка. Для чрезмерно жирной смеси требуется 5 объемов песочной составляющей, для нормальной – не более 3 объемов.

Увеличить прочность и водостойкость можно путем добавления цемента. Для приготовления подобного состава необходимо использовать компоненты в таких пропорциях (части):

  • Цемент – 1;
  • Песок – 10;
  • Известковое тесто – 2.

Приготовление раствора имеет такую последовательность действий: цементные и песочные компоненты соединяются в отдельной емкости. Готовое тесто на основе извести разбавляют очищенной водой до получения густой консистенции. В разведенное тесто вводят сыпучие компоненты и перемешивают. Для увеличения вязкости, состав разбавляют водой.

Естественная сушка

Если предоставить построенной конструкции предостаточно времени, то ничего не произойдет и влага из материала не сможет уйти. Этому будет способствовать естественная влажность окружающей среды. Поэтому печь просушивают, прежде чем вводить в эксплуатацию.

Естественная сушка – это как раз то состояние, когда печь предоставлена сама себе. Она стоит с открытыми каналами около 5 дней. За это время испарившаяся жидкость (испарение происходит при любой температуре) приходит в движение за счет тяги в дымоходе. Естественно, в теплое время года такой процесс будет более эффективным, чем в холодное, но полностью просушить печь описанным способом не удастся, потому что влага уйдет только из поверхностных слоев кладки.

Для удаления влаги из более глубоких слоев необходимо постепенно повышать температуру материала, а любое вмешательство уже нельзя назвать естественным процессом, поэтому просушка нового устройства подразумевает еще и принудительный этап.

Первая растопка

Отопительная печь с нижним обогревом размером 1020×890 мм

Отопительная печь имеет размеры, мм: 1020x890x2240.

Расход материалов (без учета фундамента и трубы) следующий:

  • кирпич красный — 570 шт.,
  • кирпич огнеупорный — 100 шт.,
  • глина красная — 20 ведер,
  • глина огнеупорная — 3 ведра,
  • песок — 12 ведер,
  • дверка топочная — 250×210 мм,
  • дверка поддувальная — 250×140 мм,
  • задвижка дымовая — 130×250 мм,
  • решетка колосниковая — 380×252 мм,
  • дверки прочистные размером 130×140 мм — 7 шт.,
  • предтопочный лист — 500×700 мм.

Печь может сложить один печник в течение 24 ч, дополнительно для подноски материала и приготовления раствора потребуется около 6 ч.

Печь рассчитана на отопление помещения площадью до 35— 40 м². Теплоотдача печи при одноразовой топке — 4 кВт (3400 ккал/ч), а при двухразовой — около 5 кВт (4300 ккал/ч).

В данной печи колосниковая решетка рассчитана на применение в качестве топлива дров и углебрикетов. При сжигании антрацита и каменного угля колосниковую решетку сзади закладывают огнеупорным кирпичом плашмя в три ряда.

Чертежи разрезов и порядовки кладки печи приведены на рис. 4. Кладку печи выполняют согласно порядовкам, соблюдая правила перевязки швов.

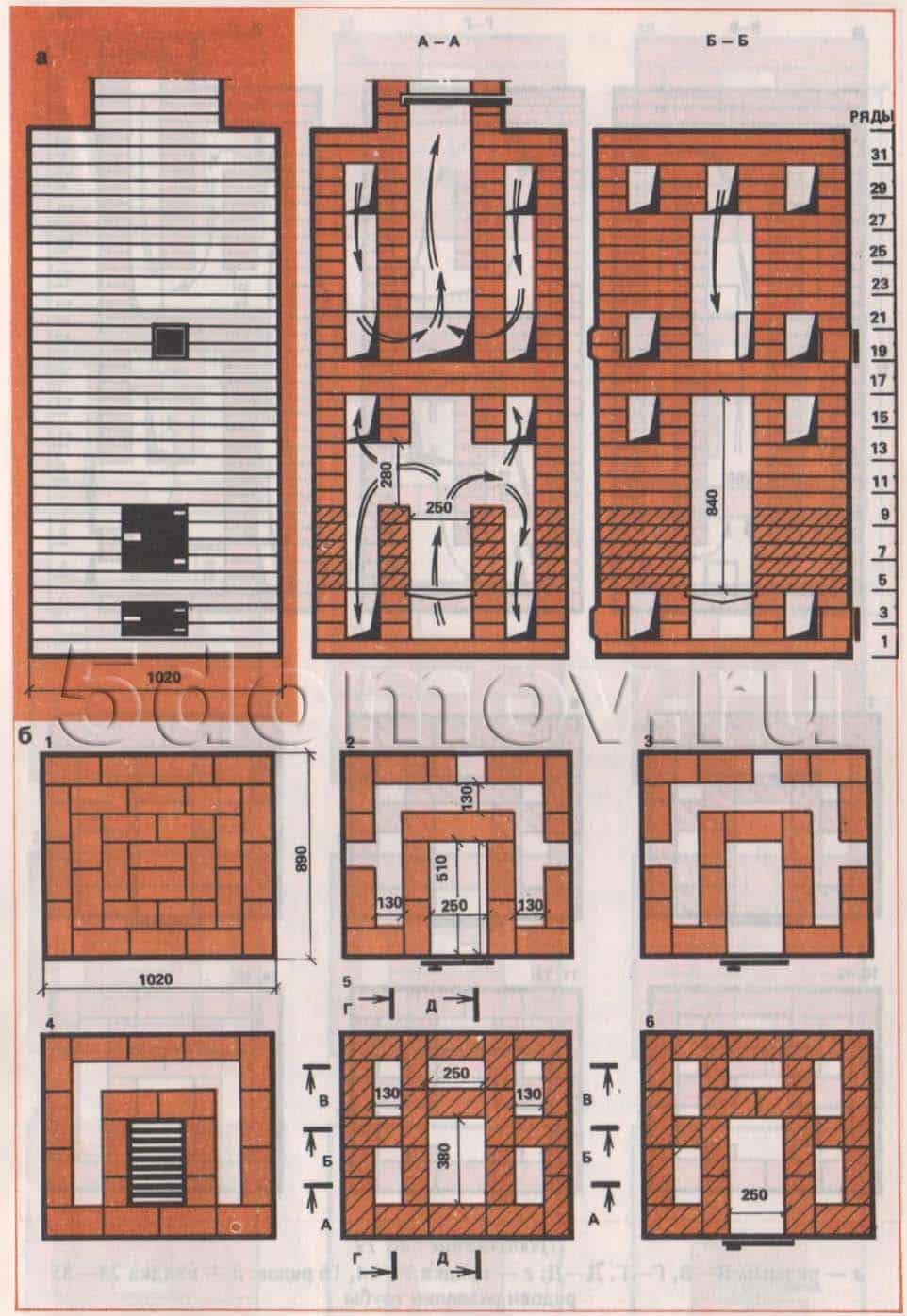

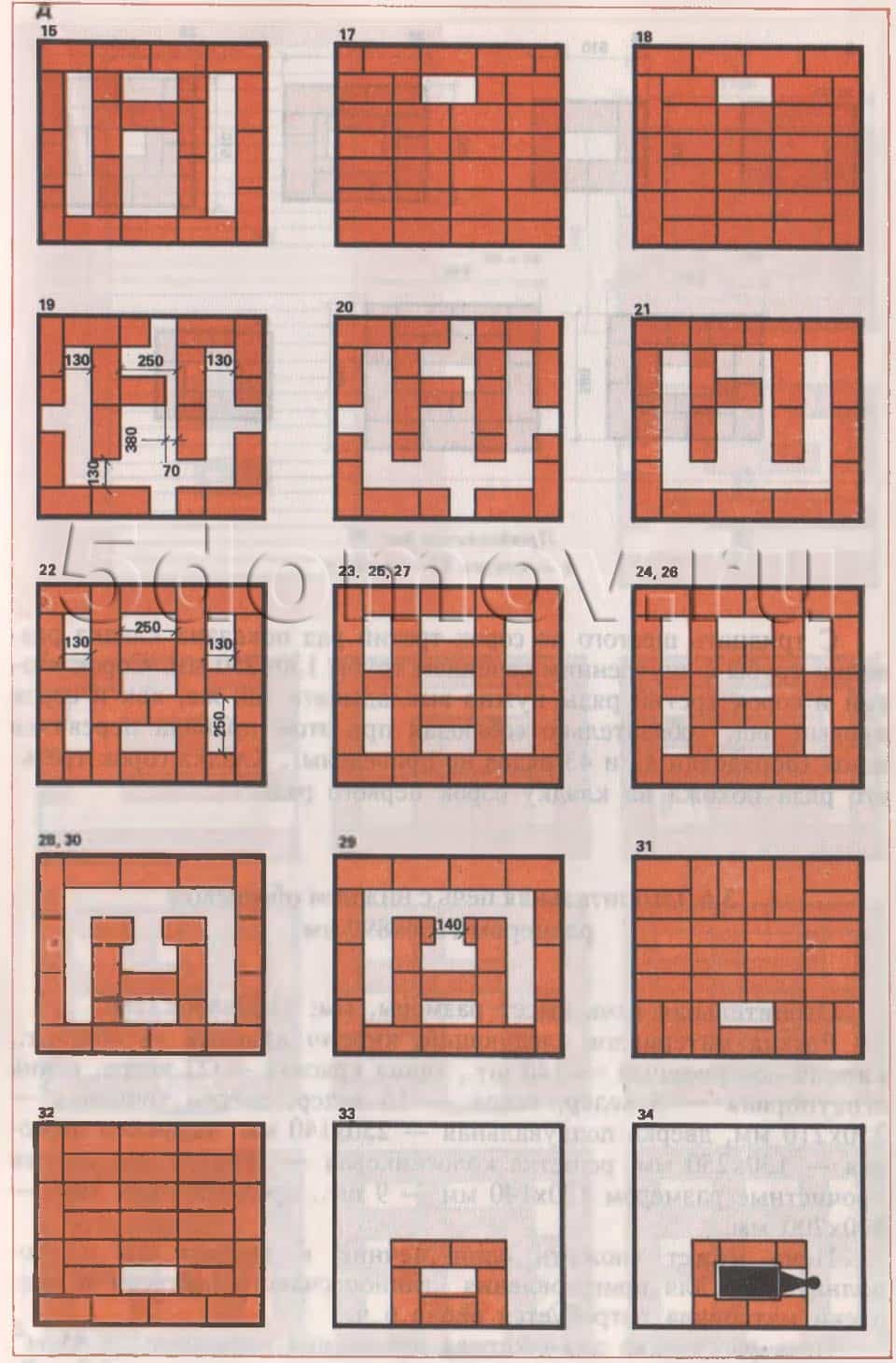

Рис. 4. Отопительная печь размером 890×1020 мм а — фасад и разрезы А—А, Б—Б; б — кладка 1 —6 рядовРис. 4. Продолжение в — разерзы В—В, Г—Г, Д—Д; г — кладка 7—14, 16 рядовРис. 4. Продолжение д — кладка 15, 17—34 рядов и разделки трубыРис. 4. Продолжение е — кладка 35—44 рядов

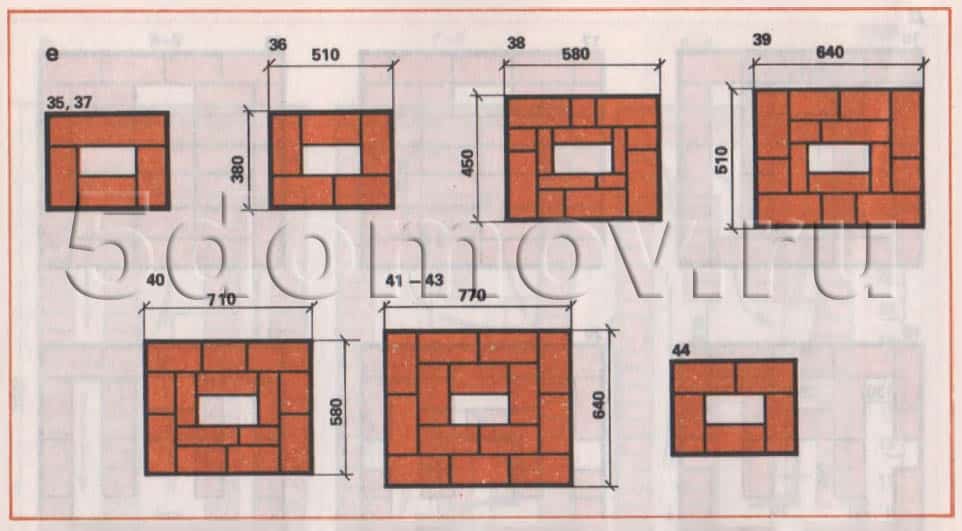

С тридцать шестого по сорок третий ряд показана кладка разделки трубы с внутренним сечением трубы 130×250 мм. Сорок второй и сорок третий ряды нужно выкладывать так же, как и сорок первый ряд, обязательно соблюдая при этом правила перевязки швов (порядовки 42 и 43 рядов не приведены). Кладка сорок третьего ряда похожа на кладку сорок первого ряда.
