Счетчик электроэнергии Матрица: характерные особенности приборов учета и обзор популярных моделей

Однофазный счётчик электроэнергии Меркурий 201.7

Советуем к прочтению другие наши статьи

  • Металопластикові двері
  • Особенности создания интерьера с помощью программы
  • Зеркало в полный рост
  • Для чего нужны пчелиные ловушки

Счетчик Меркурий 201.7 это новинка в модельном ряду счетчиков компании Инкотекс. Благодаря не разборному корпусу и уменьшенными габаритными размерами счетчик приходит на смену предыдущей модели и становится популярным изделием среди потребителей.

Фото счетчика Меркурий 201.7

Технические характеристики счетчика

Страна производительРоссия
СостояниеНовое
Количество тарифов1
Тип подключенияКомбинированное
Номинальное напряжение220 В
Номинальный ток5.0(А)
Максимальный ток60.0(А)
Минимальная рабочая температура-40.0(°С)
Максимальная рабочая температура55.0(°С)
Длина65.0(мм)
Ширина90.0(мм)
Высота76.0(мм)
Вес0.25(кг)
Гарантийный срок24(мес)

https://youtube.com/watch?v=Jn4lnLpr1-A

Умные счетчики электроэнергии: что это такое

Интеллектуальные счетчики электроэнергии автоматически снимают показания и передают полученную информацию в специальные платежные системы. Это очень удобно, ведь позволяет сохранить самое ценное – время. И это еще не все. Данные приборы дают возможность сделать процесс начисления платы за полученные коммунальные услуги более прозрачным.

В отличие от старого счетчика счетчик удаленного считывания постоянно должен быть подключен к сети

Кроме того, автоматическое снятие показаний счетчика предотвращает ошибки или намеренную подачу ложной информации об использованных ресурсах. Благодаря этому и происходит экономия. С умными счетчиками пользователи будут платить лишь за то количество электроэнергии, которое действительно было израсходовано, даже если показания были поданы не вовремя. Приборы часто размещены за плиткой, под раковиной или ниже уровня глаз, поэтому возможность просмотра данных с устройства с помощью компьютера или мобильного телефона особо приятна.

Современные умные счетчики света определяют данные более точно и детально. Снятие показателей происходит удаленно с помощью специального устройства, которое и отвечает за отправку информации в обслуживающие компании. Кроме того, большое преимущество таких приборов заключается в том, что они способны определять, когда в их работу вмешались, а также сообщать о поломке или ошибке.

Сколько стоит умный счетчик, зависит от определенного набора функций и в среднем варьируется от 3000 до 12000 рублей. Согласно закону об установке умных счетчиков электроэнергии обычному населению не нужно менять устройства самостоятельно в обязательном порядке. Замена будет осуществляться обслуживающими компаниями после выхода прибора из строя или с наступлением даты проверки.

Раз в сутки счетчик передает данные о потребленных объемах электричества сетевому предприятию

Полезный совет!Установить новое устройство вместо сломанного счетчика сетевая компания должна на протяжении 3-6 месяцев. Если этого не сделать вовремя, то платежи за использованную электроэнергию будут начисляться согласно среднему расходу.

Функционал счетчиков Матрица

Счетчик Матрица представляет собой один из ключевых компонентов АИИС КУЭ. С его помощью реализуется сразу несколько полезных функций:

  • автоматический сбор показателей, поступающих со счетчиков;
  • оперативная реакция на любые аварийные ситуации, возникающие в работе сети энергоснабжения;
  • значительное сокращение потерь электричества за счет сведения пофазного баланса, а также наличия в конструкции датчиков вскрытия приборов учета и дифференциального тока;
  • дистанционное регулирование параметров счетчика, отслеживание режима потребления электроэнергии абонентами;
  • контроль отдельных параметров энергоснабжения;
  • управление уличными источниками освещения;
  • обмен данными с биллинговыми системами для оформления достоверных счетов за потребленную электроэнергию.

<index>

Счетчик электроэнергии матрица – высокоинтеллектуальный прибор, обладающий функциональностью, одна из которых – фиксирование и передача показаний энергии.

Электросчетчик предназначается:

  1. Автоматический подсчет активной и реактивной электроэнергии.
  2. Многотарифный учет электричества. Установка до 6-ти временных тарифов.
  3. Фиксирование моментальной нагрузки, температурных показателей, напряжения, переменного тока.
  4. С помощью вспомогательного реле защищает от перепадов энергии, короткого замыкания.
  5. Функция дистанционного считывания показаний.
  6. Передача данных об аварийных ситуациях на подстанцию.

Счетчик оснащен датчиками, которые исключают любые попытки проникновения:

  • Взламывание клемника и устройства.
  • Выявление неполадок в работе прибора.

Основные темы

Как читать показания со счетчика “Матрица” NP 73L.1-1-2, 3 ф, (5-85А)

Как читать показания со счетчика “Матрица” NP 73L.1-1-2, 3 ф, (5-85А)

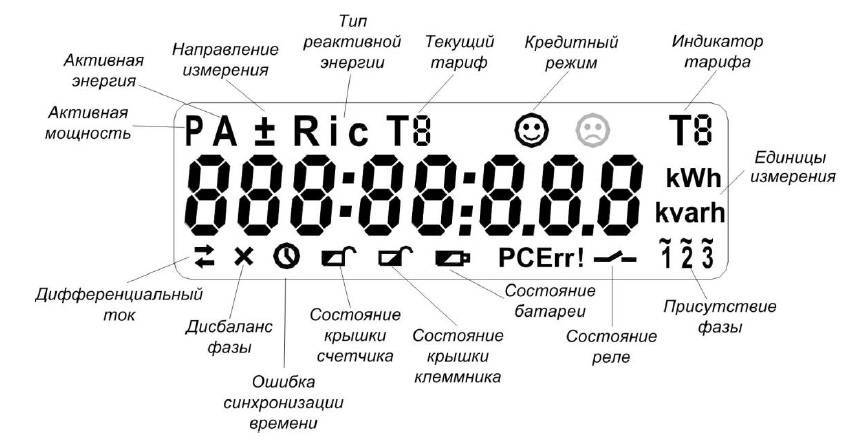

ВНЕШНИЙ ВИД ДИСПЛЕЯ. СТРОКИ С ДАННЫМИ

Дисплей счетчика МАТРИЦА 7 серии Lite (NP 73L.1-1-2, 3 ф, (5-85А)) имеет следующий внешний вид:

На дисплее счетчика отображается различная информация на экранах, сменяющих друг друга. Смена экранов должна происходить автоматически, через 5-10 с. Также можно пролистать экраны с помощью кратковременного нажатия на функциональную кнопку .

Если на дисплее не отображается никакая информация при наличие питания на счетчике, то, возможно, он настроен на отключение через некоторое время простоя, для экономии питания. Включить дисплей можно также кратковременно нажав на функциональную кнопку . Дисплей также автоматически отключается при температуре ниже -20С с целью самозащиты. При этом счетчик продолжает учитывать электроэнергию в нормальном режиме. Дисплей автоматически включится, когда температура повысится выше порога -20С.

ОСНОВНАЯ ИНФОРМАЦИЯ. СУММАРНЫЕ ПОКАЗАНИЯ И МОЩНОСТЬ

После включения счетчика МАТРИЦА на его дисплее будут отображаться следующие заводские параметры:

Активная энергия, импорт (A+):

На дисплее отображено шесть знаков до точки и два знака после точки. То есть значность составляет шесть с точностью до сотых кВт*ч.

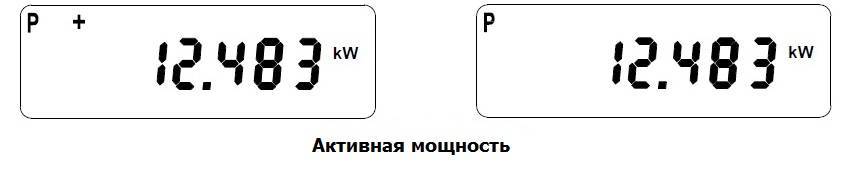

Активная мощность (Р+ или Р):

На дисплее отображено два знака до точки и три знака после точки. То есть активная мощность отображается с точностью до тысячных кВт.

Локальная дата; Локальное время:

ПОКАЗАНИЯ ПО ТАРИФАМ. АВАРИИ И СОБЫТИЯ

При наличии на дисплее показаний дифференцированного тарифа по зонам суток, помимо информации, приведенной выше, также будут отображаться следующие данные.

Активная энергия, импорт, тариф 1…6 (А+ 1…6):

На дисплее отображается индикация такого же формата, как и для активной энергии, импорт.

Также на дисплее могут отражаться следующие аварии и события:

ДРУГИЕ ПАРАМЕТРЫ

Помимо основных параметров на дисплее счетчика МАТРИЦА могут отражаться следующие параметры, например:

  • Суммарная активная энергия (в кВт);
  • Активная энергия экспорт и по тарифам (1…6) (в кВт*ч);
  • Реактивная индуктивная и емкостная мощность (в кВАр);
  • Реактивная индуктивная и емкостная энергия (в кВАр*ч);

ПОКАЗАНИЯ НА УДАЛЕННОМ ДИСПЛЕЕ

LCD экран Удаленного дисплея в общем виде выглядит так:

Удаленный дисплей программируется из Центра и может отражать следующие параметры:

  • Суммарную активную энергию, в том числе по тарифам (1…3) (в кВт*ч);
  • Реактивную индуктивную и емкостную энергию (в кВАр*ч).

При первом включении Удаленного дисплея в розетку на нем будет отражаться информация вида APP 5.4.04. После того, как счетчик будет сконфигурирован на отправку показаний на дисплей, на дисплее будут отображаться поочередно:

  • номер счетчика;
  • дата и время в формате ХХ ХХ-ХХ h (час день-месяц);
  • показания — суммарная активная энергия (при использовании дифференцированного тарифа по зонам суток — показания по тарифам).

Данные на Удаленном дисплее сменяются с дискретностью 1 раз в час. Удаленный дисплей необходимо оставить в розетке до тех пор, пока не отразятся данные по счетчику. После того, как Удаленный дисплей впервые отобразит данные по счетчику, его можно отключить из розетки и включать уже по мере необходимости. После повторного включения дисплея необходимо подождать некоторое время до того, как обновятся показания.

Функционал счетчиков Матрица

Счетчик Матрица представляет собой один из ключевых компонентов АИИС КУЭ. С его помощью реализуется сразу несколько полезных функций:

  • автоматический сбор показателей, поступающих со счетчиков;
  • оперативная реакция на любые аварийные ситуации, возникающие в работе сети энергоснабжения;
  • значительное сокращение потерь электричества за счет сведения пофазного баланса, а также наличия в конструкции датчиков вскрытия приборов учета и дифференциального тока;
  • дистанционное регулирование параметров счетчика, отслеживание режима потребления электроэнергии абонентами;
  • контроль отдельных параметров энергоснабжения;
  • управление уличными источниками освещения;
  • обмен данными с биллинговыми системами для оформления достоверных счетов за потребленную электроэнергию.

<index>

Счетчик электроэнергии матрица – высокоинтеллектуальный прибор, обладающий функциональностью, одна из которых – фиксирование и передача показаний энергии.

Электросчетчик предназначается:

  1. Автоматический подсчет активной и реактивной электроэнергии.
  2. Многотарифный учет электричества. Установка до 6-ти временных тарифов.
  3. Фиксирование моментальной нагрузки, температурных показателей, напряжения, переменного тока.
  4. С помощью вспомогательного реле защищает от перепадов энергии, короткого замыкания.
  5. Функция дистанционного считывания показаний.
  6. Передача данных об аварийных ситуациях на подстанцию.

Счетчик оснащен датчиками, которые исключают любые попытки проникновения:

  • Взламывание клемника и устройства.
  • Выявление неполадок в работе прибора.

Принцип работы приборов учета с дистанционным снятием показаний

В отличие от простых счетчиков, сменившие их аналоги имеют систему передачи данных и микроконтроллер. Последний позволяет поставщику электричества или водоснабжения отследить дистанционно расход ресурсов. А при длительной неуплате отключить их подачу в дом или квартиру. Потребителю необходимо только настроить прибор и предоставить в компанию первичные данные.

Работает система по следующей схеме:

  • сбор информации;
  • передача на сервер;
  • анализ и хранение.

За сбор информации отвечают датчики, которых у электросчетчиков с дистанционным снятием показаний может быть до 32 штук. Потом информация обрабатывается модулем учета и отправляется на сервер. Там ее принимают контроллеры. Они транспортируют сигнал и выводят его на ЖК дисплей прибора снятия показаний потребителя. Также данные можно увидеть с любого компьютера, если войти в Личный кабинет компании поставщика.

На последнем этапе происходит архивация и анализ информации на сервере и ПК. Причем компьютер должен быть оснащен специальным программным обеспечением. Контроллер запрограммирован на определенный день недели, и через интернет или модем отправляет данные на сервер.

Водосчетчик имеет импульсный выход. Снабжен магнитом и герконовым датчиком. При прохождении магнита рядом с датчиком полученный импульс перерабатывается специальным модулем в цифровой сигнал и передается на сервер поставщику. Счетчики могут иметь уже встроенный модем для передачи данных или его необходимо устанавливать отдельно.

Преимущества АСКУЭ при решении современных проблем энергетики

Компания «Матрица» использует для производства приборов АСКУЭ только передовые технологии, что позволяет получать высокоточные измерительные приборы. «Матрица» постоянно занимается усовершенствованием всех производственных процессов, что помогает занимать лидирующую позицию на рынке и продавать высококачественные устройства учета электроэнергии.

«Матрица» осуществляет деятельность в трехуровневом формате:

  • В качестве верхнего уровня выступает центр сбора и обработки информации, в виде компьютера и GSM -модема.
  • Средний уровень в виде роутера, создан для сбора информации по силовым линиям, со счетчиков, подключенных к программе и передачи данных в центр при помощи встроенного модема.
  • Нижний уровень представлен счетчиками электроэнергии в виде удаленных дисплеев.

Одна из больших проблем современной энергетики – это воровство электроэнергии путем механического воздействия на приборы учета, неоплата в течение длительного времени счетов за потребление энергоресурсов, применение специальных отматывающих установок, скрытые проводки, а также утечки при использовании устаревших приборов учета. Все это заставило применить новые технологии и создать АСКУЭ. Компания «Матрица» с 2004 года является ведущим производителем АСКУЭ на российском рынке.

https://youtube.com/watch?v=-BVMIopCd2w

Инструкция по использованию прибора

После того, как закончен монтаж устройства и проведены все сопутствующие работы, его нужно включить. На дисплее отобразиться различная информация, которая будет показана на сменяющихся экранах. Изменения проходят автоматически каждые 5-10 секунд

Если появилась необходимость просмотра важной информации, это делается с помощью функциональной кнопки, она же включает дисплей после длительного простоя или температуры воздуха ниже -20 оС по Цельсию

Значность отображаемых на дисплее знаков составляет ровно шесть. Указываются данные дифференцированного тарифа по суточным зонам, индикация активной энергии, OBIS код. В случае некорректного монтажа или других технических причин на экране отобразиться информация об ошибках с кодовым значением от 1 до 8, для каждой отведена позиция, значения указаны в инструкции. Для каждой модели счетчика существует ряд технических параметров, присущи только им.

Виды и принцип действия счетчиков

Сегодня автоматизированный учет может применяться к самым разным видам энергоресурсов. Это требует использования различных видов счетчиков. Самыми распространенными из них являются:

  • счетчики электрической энергии;
  • счетчики газа;
  • счетчики (измерители) тепловой энергии;
  • счетчики горячей и холодной воды.

Наиболее широкое применение имеют счетчики электроэнергии.

Автоматизация учета энергоресурсов и, прежде всего, электроэнергии стала возможной с появлением и совершенствованием электронных счетчиков. В таких счетчиках используются твердотельные датчики, не имеющие подвижных элементов. Датчики преобразуют проходящий ток в измерительные импульсы, посредством которых определяется не только количество потребленной электроэнергии, но и другие числовые параметры сети, что позволяет получать важную аналитическую информацию. Ключевым элементом электронного счетчика является микропроцессор, который обеспечивает высокоточное измерение электрической энергии и множества параметров электрической сети: напряжения, токов, частоты, сдвигов фаз и других, реализацию многотарифного учета. Счетчики АСКУЭ обеспечивают автоматическую передачу информации на следующий уровень системы, что исключает необходимость человеческого участия в сборе данных.

Счетчики для АСКУЭ могут быть одно– и трехфазными, последние — непосредственного (прямого) и трансформаторного включения. Они могут иметь различный класс точности, номинальное напряжение, а также могут отличаться по другим ключевым параметрам. Это позволяет подобрать оптимальные устройства для комплектации системы учета в каждом конкретном случае, исходя из требуемой функциональности и экономической целесообразности.

Типы контроллеров и варианты передачи показаний на сервер

Контроллер передает показания на сервер по проводам (проводные технологии), по воздуху (беспроводные технологии) или гибридным способом.

Не умаляя значимости проводных и гибридных способов передачи данных, признаем, что они – прошлое. В промышленности, крупных офисах провода еще уместны, но в жилых домах нет. Мы уважаем их, как нафталиновое прошлое, как дисковый телефон и ламповый телевизор, но в быту отдаем предпочтение более простым и недорогим способам.

GPRS-контроллеры

В GPRS-контроллер, как в мобильный телефон, устанавливается sim-карта. Контроллер проводом подключается к счетчикам, а на сервер передает показания по общедоступной сотовой связи. По такому принципу работают большинство охранных и пожарных сигнализаций.

Механизм понятен, проверен временем, но не избавлен от недостатков.

  1. У вас появляется еще одна sim-карта. Она не потребует больших расходов, но остаток денег на ней нужно контролировать.
  2. Не во всех районах, и даже квартирах одинаково хорош уровень сотовой связи (МТС, Билайн, Мегафон … , есть “бермудские треугольники”, где “не ловит” ни один оператор).
  3. Лучше всего GPRS-контроллеры работают от электрической розетки, которую редко кто предусматривает рядом со счетчиками. Модели на батарейках есть, но сама технология энергозатратна и производители вынуждены идти на компромисс между сроком службы, дорогими элементами питания и частотой сеансов связи между контроллером и сервером.

Представители группы GPRS-технолоний – контроллеры компании TELEOFIS.

LPWAN-контроллеры

По сути, LPWAN – та же сотовая сеть, но только для датчиков и умных счетчиков.

Основная идея – сделать передачу данных менее энергозатратной по сравнению с GPRS. Для этого поставщики LPWAN-решений разворачивают в районе автоматизируемого дома или квартала специальную вышку для связи домашних контроллеров с сервером.

Вышка принимает и передает небольшие объемы данных, на невысокой скорости достаточной для умных устройств. Она бережет энергоресурсы контроллеров и обеспечивает стабильно высокий уровень сигнала. К сожалению, у каждой медали есть обратная сторона↓.

  1. Установка вышки – масштабная инженерная операция, хоть и в распределенном виде, но ложится финансовым бременем на владельцев домов и квартир.
  2. Вышки надо поддерживать и обслуживать, поэтому все LPWAN-технологии подразумевают абонентскую плату.
  3. Владелец счетчиков не может установить LPWAN-контроллер только в свою квартиру или частный дом. Решение всегда коллективное – или участвует весь многоквартирный дом (район, квартал), или все остаются с листочками и карандашами.

Представители LPWAN – технологии: СТРИЖ, LORA, SIGFOX …

Wi-Fi-контроллеры

Wi-Fi-контроллеры, как и любые другие, проводом подключаются к счетчикам воды, газа, тепла и электричества, а на связь с Интернет выходят через Wi-Fi. Так обычный счетчик становится Wi-Fi-счетчиком.

Технология совмещает в себе достоинства двух предыдущих.

  1. Благодаря низкому энергопотреблению, Wi-Fi-контроллеры прекрасно работают на батарейках. При ежедневном выходе на связь на одном комплекте стандартных, продающихся в любом супермаркете, батареек АА прибор проработает более трех лет. Электрическую розетку в сантехнический шкаф можно не ставить, а батарейки менять самостоятельно.
  2. Wi-Fi-контроллер – это персональный бытовой прибор. Его установку не нужно согласовывать с соседями, управляющей компанией или инженерной службой. Вы покупаете его в магазине, подключаете и наслаждаетесь показаниями воды, газа, электричества и тепла в мобильном телефоне или на компьютере.

Конечно возникает разумное понимание, что для установки Wi-Fi-контроллеров в квартире/доме нужен Wi-Fi. Но, говоря на чистоту, он нужен и без контроллеров.

Wi-Fi – самый интенсивно развивающийся в мире стандарт связи. Он открывает доступ в Интернет не только смартфонам, компьютерам, планшетам и телевизорам, в продаже уже есть Wi-Fi-кофемашины, мультиварки, дверные замки. В конце концов если Wi-Fi точки уже есть на Эвересте, Фудзияме и Северном полюсе, как их может не быть у вас дома.

В настоящий момент единственный серийно выпускаемый представитель группы Wi-Fi-контроллеров – контроллер Saures.

Принцип работы всей системы

Автоматическая передача показаний счётчиков электроэнергии производится последовательно по трём этапам:

  1. Снятие показаний.
  2. Передача их в центр сбора.
  3. Анализ и передача на хранение.

Принцип работы системы контроля сбора данных

На первом этапе задействованы сами счётчики. Сюда же можно добавить различные приборы контроля, которые подключаются непосредственно к каналу интерфейса. Сам канал используется для передачи полученных данных. Необходимо отметить, что возможности передатчика данных ограничены, поэтому к одному из них можно подключить не более 32 контролирующих прибора.

Что касается второго этапа, то здесь всю работу выполняют контроллеры. Последние считывают передающую информацию и транспортируют сигнал между двумя линиями интерфейсов.

Третий этап – это сервер, установленный в энергосбытовой организации. Самое главное во всей это связке – программное обеспечение. Именно оно позволяет проводить все операции и периодически перенастраивать работу приборов.

Функционал счетчиков Матрица

Счетчик Матрица представляет собой один из ключевых компонентов АИИС КУЭ. С его помощью реализуется сразу несколько полезных функций:

  • автоматический сбор показателей, поступающих со счетчиков;
  • оперативная реакция на любые аварийные ситуации, возникающие в работе сети энергоснабжения;
  • значительное сокращение потерь электричества за счет сведения пофазного баланса, а также наличия в конструкции датчиков вскрытия приборов учета и дифференциального тока;
  • дистанционное регулирование параметров счетчика, отслеживание режима потребления электроэнергии абонентами;
  • контроль отдельных параметров энергоснабжения;
  • управление уличными источниками освещения;
  • обмен данными с биллинговыми системами для оформления достоверных счетов за потребленную электроэнергию.

Источник

Виды счетчиков

Существует несколько типов трехфазных счетчиков электроэнергии. Их можно классифицировать по типу работы, конструктивному исполнению и области применения (параметрам). По типу работы приборы делятся на:

  1. Однотарифные;
  2. Двухтарифные.

Однотарифный является стандартным. Здесь тариф не может быть выбран – он только один. Они монтируются в квартиры, дома, подсобные помещения и на производственные объекты.

Двухтарифный или многотарифный трехфазный счетчик (к примеру, модель Меркурий) устанавливается в щит учета, если требуется расчет тока по разным тарифам. В ночное время стоимость 1 кВт энергии значительно ниже, поэтому такими приборами часто пользуются люди, ведущие ночной образ жизни или предприятия. Это позволяет уменьшить расход денежных средств на оплату электроэнергии.

Они часто оборудуются пультом для того, чтобы потребитель мог переключиться с одного режима на другой или выключить счетчик, если тот перестал считать. Естественно, модели с дистанционным управлением обойдутся дороже, чем стандартные.

По конструктивному исполнению они делятся на:

  1. Механические (Матрица от Мосэнерго и эталонные модели от Энергомера);
  2. Электронные (Каскад, Омрон).

Механический учетный прибор называется индукционным. Его принцип работы заключается в преобразовании электрической энергии в механическую, за счет которой изменяется положение стрелки счетчика. При отключении всех электроприборов её положение возвращается в ноль, не изменяя ранее указанные показатели. Электронный аналог имеет более современный цифровой экран. Он отличается от механического только внешним видом, качество работы обоих приборов находится на одном уровне.

Но если Вы планируете установку счетчика на улицу, то рекомендуем использовать электронный наружный прибор. Он более устойчив к перепадам температуры и производится в герметичном корпусе. Даже при сильных осадках вероятность попадания инородного тела в корпус равна нулю.

Фото — электронный

К слову, и механические, и электронные трехфазные счетчики можно остановить, не срывая пломбу, и смотать небольшое количество показаний. Для этого используются специальные магниты и небольшие трансформаторы. Нужно помнить, что во время применения частотника, некоторые контакты могут повреждаться, что сказывается на работе учетника.

По типу подключения они могут быть прямого и трансформаторного включения. Эти характеристики зависят от потребностей и параметров устройства.

Видео: технические характеристики трехфазных счетчиков электроэнергии

Схема применения датчиков

Простейшая схема АСКУЭ предусматривает применение датчиков, имеющих выход на интерфейс RS-485, и датчиков управления аналого-цифровым преобразователем. Инструкция к оборудованию рекомендует учесть возможность интеграции с индукционными и электронными счетчиками, содержащими в конструкции электронные преобразователи энергии оборотов алюминиевого диска в электрический импульс.

Интерфейс RS -485 применяется для обеспечения взаимодействия контролеров и датчиков в АСКУЭ с входным сопротивлением на датчики приемника 12 кОм. С помощью передатчика интерфейса электроэнергия передается под небольшой мощностью, создающей ограничение по количеству принимающих устройств на линии в количество до 32 единиц.

Доработка электросчетчика

Заводской счетчик электроэнергии не получится остановить при помощи пульта, обязательно требуется его предварительная доработка. Полученный в результате умный счетчик внешне выглядит как оригинальный прибор учета. Выявить несоответствие будет сложно даже после разборки корпуса. Модели счетчиков электронного типа оснащены микропроцессорами. В этом случае учетное оборудование дорабатывается путем установки контроллера для блокировки штатной цепи.

Для переделки электросчетчика проводится ряд действий:

  • снимаются пломбы и голограммы, установленные заводом-изготовителем;
  • разделяются две половины крышки корпуса;
  • устанавливается дополнительный контроллер;
  • собирается корпус;
  • восстанавливаются пломбы.

Таким образом, отключение конкретного счетчика возможно только собственным ПДУ, не влияющим на другие приборы.

Счетчик электроэнергии Матрица: характерные особенности приборов учета и обзор популярных моделей

Но с этим отлично справятся счетчики электроэнергии компании «Матрица», которые вполне могут сэкономить весьма большое количество расходуемой впустую электроэнергии.

Достоинства

Основными задачами счетчика «Матрица» являются учёт и измерение активной энергии в одном-двух направлениях.

Также счетчик компании «Матрица» легко и просто может справиться с такой задачей, как мгновенное измерение и подача нужного количества электрического тока, напряжения и температуры.

Но самими главными функциями и достоинствами счетчиков «Матрица» являются:

  1. Многотарифный учёт энергии. Всего доступно примерно шесть-восемь временных тарифов ( с учётом дополнительных дней).
  2. Счетчики компании «Матрица» способны использовать основное и дополнительное реле. Это необходимо для того, чтобы предотвратить любые попытки короткого замыкания и пожара.
  3. Счетчики «Матрица» позволяют свободно и беспрепятственно дистанционно считывать данные и конфигурации с самого счетчика. Эту задачу может выполнить прибор учёта.

Абсолютно все счетчики от компании «Матрица» могут контролировать все нужные параметры сети, которые способны предотвратить возможность поломки счетчика и избежать короткого замыкания:

  • Трехфазный электросчетчик NP545

мощность (работает система от перегрузки счетчика);
электрический ток (система защиты от КЗ (короткое замыкание) внутри счётчика);
электрическое напряжение (система защиты от перенапряжения счетчика);
баланс подачи тока и напряжения (система защиты от возможного перекоса напряжения в счетчике);
температурный баланс (система защиты от перегрева счетчика).

Все счётчики от компании «Матрица» являются фактически основными компонентами системы АИИС КУЭ на специальной базе SMART INS, которая, соответственно, сделана по специальной технологии ADDAX.

Данная система позволяет счетчику:

  • самостоятельно делать сбор всех данных с приборов учёта;
  • способность моментально и быстро среагировать практически на любое опасное положение в сети;
  • счетчик способен легко сократить и предотвратить любые потери электроэнергии за счёт ведения пофазного баланса.

Статью об особенностях перепрограммирования электросчетчиков читайте здесь.

Однофазные и трехфазные модели

Мощность данной компании позволяет выпускать примерно 1 200 000 единиц всевозможных моделей счетчиков электроэнергии в год.

Счетчики электроэнергии компании «Матрица» бывают как однофазными, так и трёхфазными. Практически в любом магазине электротоваров можно купить любой счетчик компании «Матрица» по вкусу. Трёхфазные счетчики и однофазные счетчики практически ничем не отличаются. Даже в цене они практически одинаковые (плюс-минус 100 рублей).

Среди востребованных потребителями моделей трёх- и однофазных счетчиков электроэнергии компании «Матрица» можно выделить:

  • трёхфазный счетчик электроэнергии NP 541 – примерно 6000 рублей;
  • трёхфазный счетчик электроэнергии NP 545 – примерно 7000-7200 рублей;
  • однофазный счетчик электроэнергии NP515.2UD – примерно 6500 рублей;
  • трёхфазный счетчик электроэнергии NP 542 – примерно 6300-6500 рублей.

Также можно приобрести специальные маршрутизаторы от компании «Матрица». Они будут сравнительно мощнее, чем счетчики, но и стоить они будут недёшево (примерно 30000-55000 рублей)

Познавательную статью об однофазных электросчетчиках Меркурий читайте здесь.

Важно знать то, что с этими счетчиками Вы сможете сэкономить примерно в 2-3 раза больше электроэнергии, чем с обычным счетчиком электроэнергии. Так что и платить за свет Вы будете на порядок меньше

Смотрите видео, в котором описываются особенности и преимущества использования счетчиков электроэнергии Матрица:

Электросчетчики для квартиры

Рассмотрим основные типы и особенности приборов учета. Это поможет в последствии выбрать для себя нужный.

Индукционный электросчетчик

Рис. 2. Индукционный электросчетчик

Данный счетчик работает за счет магнитного поля, которое образуется при помощи двух катушек. Это катушки – тока и напряжения. Магнитное поле создаваемое данными катушка и приводит в движение диск, а он уже и вращает счетный механизм. То есть становится понятно, что при повышении и тока и напряжения – диск начинает вращаться все быстрее и быстрее.

Эти счетчики устанавливались повсеместно во всех щитках многоквартирных домов. И сейчас еще можно их встретить во множестве. Хотя и идет их замена. Как было замечено выше, такие счетчики имеют довольно большой класс точности – 2,5. Что очень много. Но к плюсам данного прибора можно отнести их довольно хорошую надежность. Срок их службы во многом превышал пятнадцать лет.

Электронные счетчики

Рис. 3. Электронный электросчетчик

Данный прибор занимается измерением тока и напряжения сразу в сети. У него нет – диска и счетчика. Которые обуславливали как передаточные механизмы изрядную потерю правильности учета. В данном случае данные передаются на экран (дисплей) и заносятся в память прибора, с помощью цифрового способа.

У данного типа приборов достаточно много плюсов.

  • Он достаточно – компактен.
  • Возможность установки – многотарифных приборов.
  • При помощи установки в счетчик дополнительных схем, можно повысить его точность.
  • Считывание показателей не составляет особого труда.
  • Такой прибор не подается попыткам «скрутить» его показания.
  • Удобный интерфейс и возможность его использования в полностью автоматизированных системах.

Но по сравнению и счетчиком индукционным, данный прибор обладает более низкой надежностью и стоит на порядок выше.

Счетчик с разными тарифами

Рис. 4. Однотарифные и многотарифные приборы учета

Разница между однотарифным и многотарифным счетчиком заключается в следующем. Многотарифные приборы учета позволяют экономить электроэнергию за счет ее тарификации в определенное время. Следует заметить, что период во время, которого наступает действие уменьшенного тарифа – это ночь. Правда в квартире значительную экономию бывает получить достаточно сложно. Так как в ночное время мало, какими электроприборами можно пользоваться. Зачастую – это стиральная машинка. Но современные виды данной техники и так имеют класс энергопотребления – А. И поэтому значительно сэкономить, на этом не получиться. Если конечно, вы не ведете ночной образ жизни или же используете электричество для обогрева. Для этого применяются конкретно — электросчетчики двухтарифные.

Так же совместно с многотарифными электросчетчиками нужно ставить дополнительные защитные устройства. При этом, надежность самого прибора учета не всегда бывает на высоте.

Однотарифный счетчик довольно прост. В отличие от своего собрата он намного дешевле и более долог в эксплуатации.

Трехфазный или однофазный

Рис. 5. Однофазный и трехфазный электросчетчик

В данном случае нужно учитывать такой аспект – какой тип электропроводки используется по конкретному многоквартирному дому. Соответственно от этого и нужно исходить при выборе фазности данного прибора.

Мощность

Одна из важных характеристик прибора, которую тоже надо учитывать. Для этого необходимо высчитать среднюю мощность, которая потребляется всеми электрическими приборами, которые находятся в квартире. Существуют устройства с расчетом на ток от 5А до 100А.

Меркурий 201 и пять его моделей

Меркурий 201

Меркурий 201 – современный счётчик расхода активной энергии потребителями бытовой электрической сети. Прибор изготавливается компанией «Инкотекс», модель 201 имеет несколько модификаций, каждая со своей спецификой.

Внешне модели электроизмерительных устройств отличаются индексами. Каждая из приведенных пяти модификаций Меркурий 201 имеет свой предел измерения силы переменного тока,  свой способ вывода расхода электроэнергии на лицевую панель. Максимальных рабочий ток устройства составляет от 5 до 10 А, способ индикации показаний бывает как жидкокристаллическим, так и механическим.

Принцип работы счётчика Меркурий 201 состоит в том, что первичные сигналы потребления электроэнергии формируются датчиками напряжения и тока. Потом они поступают на преобразователь, управляемый микроконтроллером. После расшифровки сигналы подают информацию к устройству вывода механического или жидкокристаллического типа.

Схема подключения ЭМ, расположенного на общем электрощите этажа (СНиП )

Счётчик электроэнергии Меркурий 201 предназначен как для самостоятельного учёта расхода электричества, так и для работы в автоматической информационно-измерительной учётной системе.

Сейчас счётчики марки Меркурий 201 — наиболее доступные и точные. Они заменяют старые устройства учёта расхода электроэнергии с вращающимися дисками.

Это интересно: Очистка воды от извести из скважины: разбираем вместе

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
