Проверенная временем конструкция отопительной печи длительного горения TMF Инженер ЧД, СК, ТВ состоит из согнутых и прямых конвекционных труб, надёжно закреплённых внутри топки. Загнутые трубы расположены по боковым сторонам камеры и наверху перекрещиваются, для того, чтобы использовать для нагрева тепло всех раскалённых газов, движущихся к выходу дымохода. Корпус котла изготовлен из конструкционной стали толщиной 3 мм. Наружная поверхность котла покрыта термостойкой кремнийорганической эмалью.

  • Дверца топки плотно прилегает к корпусу печи благодаря уплотнителю. Механизм запирания надёжно фиксирует дверцу в закрытом положении поворотом ручки.
  • На дверцу закреплена панель конвектора, помогающая ускорить нагревание окружающего воздуха. С внутренней стороны дверца защищена экраном-отражателем.
  • Колосниковая решетка имеет вид желобков, через щели зола и остатки продуктов горения попадают в зольный ящик, с помощью которого можно легко производить очистку котла, не прерывая процесса горения.. Под топкой находится зольник с выдвижным зольным ящиком. Зольный ящик имеет форму совка и может быть очищен даже во время работы печи.

Виды установок

Используется несколько разновидностей печей Бутакова. Принцип их действия, основы конструкции и используемое топливо в них идентично, а отличия заключаются в размерах элементов и количестве труб, что позволяет изменять габариты и мощность установки, расширять функциональные возможности.

Выделяются такие модели устройств.

  1. «Гимназист». Она имеет мощность 5–7 кВт и способна отопить помещение площадью 70–90 м². Это самая миниатюрная установка весом порядка 54–57 кг со стандартными габаритами 37х67х78 см.
  2. «Студент». Мощность печи составляет 8–9 кВт с возможностью отопить помещение до 140 м². Масса установки 76–78 кг при типовых размерах, аналогичных предыдущей модели.
  3. «Инженер». Имея мощность до 12–15 кВт, эта установка отапливает помещение до 240 м². Масса составляет 112–115 кг. Габариты 44х77х90 см.
  4. «Доцент». Установка имеет такие параметры: мощность 20–26 кВт, отапливаемая площадь до 520 м², масса 180–185 кг, размер 57х98х115 см. Для этой печи дымоход должен иметь длину не менее 6 м.
  5. «Профессор». Это достаточно крупная печь, предназначенная для обогрева помещений до 1000 м². Ее мощность достигает 38–40 кВт. Масса 234–240 кг. Габариты 67х111х125 см. Дымоходную трубу придется делать общей длиной не менее 8 м.
  6. Наконец, самая большая установка – «Академик», способная отопить сооружение площадью до 1300 м², для чего обеспечивается мощность до 56 кВт. В ее топку можно загрузить до 200 кг топлива. Масса установки превышает 300 кг.

Любая из данных моделей может иметь несколько модификаций

Варианты

Характеристики

Угольная топка.Уголь имеет повышенную теплоотдачу, а потому для исключения чрезмерного перегрева конвекционного контура тубы в топливнике покрываются защитным кожухом.
Дровяная воздушная установка.Это классический вариант печи Бутакова, в котором по контуру движется и разогревается воздушный поток.
«Гидравлик».Данная модификация отличается тем, что по контуру направляется вода, а он соединен патрубками с отопительной системой помещения. В такой конструкции обязательно устанавливается термометр для контроля температуры воды.

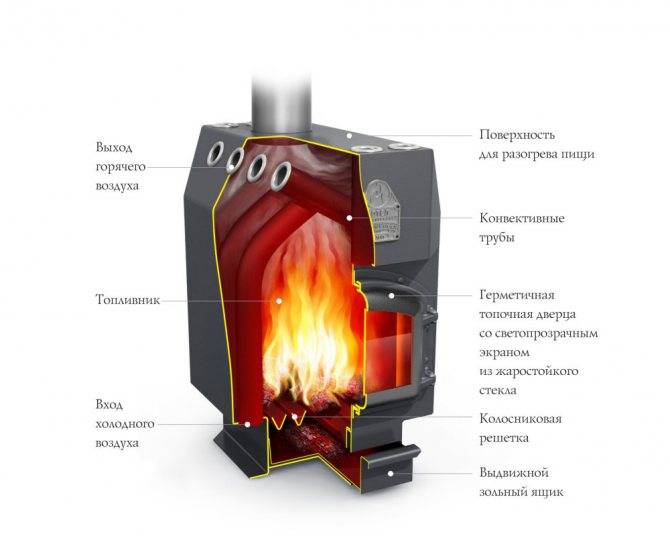

Конструкция

Конструкция печки Бутакова предусматривает наличие нескольких основных элементов.

  1. Корпус печи. Это цельносварной элемент, изготовленный из высококачественной стали.
  2. Трубы системы конвекции. Воздуховоды позволяют распределить тепло, получаемое от печки, по всем отапливаемым помещениям. Они размещаются посередине конструкции, а вверху идет их перекрещивание. Торцевые элементы воздуховодов открытые.
  3. Камера для топлива. Она разделена на две зоны. Одна отвечает за газификацию топлива, а вторая — за дожигание. Печка основана на эффекте пиролиза, что обеспечивает более эффективное и длительное горение твердого топлива.
  4. Зольник. Он необходим для сбора продуктов сгорания твердого топлива. Причем конструкция позволяет извлекать его самостоятельно, даже если в этот момент печка продолжает работать.
  5. Колосник. Эта заслонка разделяет зону камеры для топлива и зольник.
  6. Дымоходные системы. Печка инженера Бутакова предусматривает применение вертикальных патрубков для отвода дыма. Это позволяет образующемуся конденсату стекать обратно в топку, испарятся. Такая особенность существенно влияет на эксплуатационные показатели печи, решают распространенную проблему негативного воздействия конденсата.

Как работает печь

Собрать печь Бутакова своими руками не сложно, поскольку к оборудованию прилагается подробная инструкция с четким указанием последовательностей ваших действий. Но если вы приобретаете систему отопления в специализированном магазине, есть смысл обратиться к их специалистам. Большинство фирм, занимающихся продажей печного оборудования, представляют услуги сборки, обслуживания и ремонта.

Но прежде чем приступить к сборке и вообще отдавать предпочтение печи Бутакова, стоит изучить принцип работы этого устройства.

  • Работа печки Бутакова во многом напоминает принцип действия циклонной топки;
  • Ничего сложного в процессе нет. Снизу в печь поступает холодный воздух, нагревается до определенной температуры и начинает двигаться вверх. Для этого предусмотрены конвекционные трубы;
  • Через отверстия в трубах нагретый воздух оказывается внутри отапливаемых помещений;
  • Все печки Бутакова — это твердотопливное оборудование. При этом топка не особо прихотлива к типу используемого горючего. Это позволяет применять уголь, дрова, отходы от производства бумаги или деревообработки;
  • Конструкция Бутакова отличается тем, что топливо сгорает не до конца, а постепенно тлеет. Это стало возможным за счет ограниченной подачи воздуха внутрь камеры;
  • Отзывы потребителей и наглядные опыты показывают, что одна закладка дров обеспечивает беспрерывную работу печи Бутакова в течение 12 часов. Модели Гимназист или Студент могут работать автономно 8 часов без «дозаправки».

Классический модельный ряд

Печь Бутакова отличается продуманным дизайном, подходящим практически к любому интерьеру и обстановке. Модельный ряд изделий включает в себя следующие наименования:

  • Гимназист и Студент;
  • Инженер и Доцент;
  • Профессор.

Гимназист

Гимназист с варочной панелью

Модель характеризуется тем, что ее основное назначение – готовка пищи. В верхней части предусмотрена варочная плита массой 49 кг, отсутствующая у других моделей.

Вывод дымоходной трубы располагается в этой же части корпуса, занимая немного места в помещении. Помимо заявленных преимуществ у этой модели имеются и недостатки. Один их них состоит в том, что из расположенной вертикально трубы конденсат и сажа попадают обратно в печь. Прочищать такой дымоход очень неудобно, поскольку перед этим его приходится полностью демонтировать.

Характеристики изделия:

  • Заявленная мощность – 5 кВт при КПД 85%.
  • Допустимый объем помещения, которое можно отапливать – 50-100 м³.
  • Размеры корпуса печи – 400х500х500 мм при весе 34 кг.
  • Объем топки составляет 60 литров, а диаметр дымоходной трубы – 115 мм.

Студент

Студент отличается большим диаметром трубы

Модель относят к наиболее распространенным образцам, оптимально подходящим для дач и хорошо утепленных особняков. Отопительные печи под этим наименованием отличаются большим диаметром трубы и сравнительно тонкими стенками, позволяющими улучшить тепловой обмен с наружной средой.

Выход дымохода, монтируемый посредством тройника, располагается с тыльной части корпуса. Такая конструкция позволяет чистить его, не снимая с печки. Для этого достаточно просто снять дно тройника, в котором скапливаются основные массы конденсата и сажи. В этой части корпуса имеется задвижка, позволяющая регулировать тягу, а также особый штуцер, предназначенный для удаления конденсата и грязи.

Характеристики модели:

  • Мощность – 9 кВт при КПД равном 85%.
  • Размер помещения, которое удается отапливать – 150 м³.
  • При весе 57 кг габариты печи составляют 370х545х650 мм.
  • Объем топки равен 74 литрам, а диаметр отводных труб – 120 мм.

Инженер

Инженер с дверкой из жаропрочного стекла

Печи профессора Бутакова типа Инженер относятся к более мощным и популярным моделям, идеально подходящим для частных домов и рабочих площадок. Подобно Студенту конструкция содержит в своем составе увеличенные в диаметре конвективные трубы с тонкими стенками.

Ее характеристики:

  • Заявленная производителем мощность равна 15 кВт при КПД 85%.
  • Объем отапливаемых пространств – 250 м³;
  • Объем топки составляет 120 литров.

Диаметр трубы у этого изделия равен 120 мм.

Доцент

Печь Доцент – дальнейшее развитие предшествующих моделей, отличающееся своими возможностями и мощностью. Как правило, применяется для отопления особняков, коттеджей, а также производственных и складских помещений.

Технические параметры:

  • Мощность, эквивалентная электрической – 25 кВт.
  • КПД – 85 процентов.
  • Допустимый объем отапливаемых пространств – 500 м³.
  • Объем топки составляет 250 литров.

В печке имеется дымоходная труба на 150 мм.

Профессор

Печки типа Профессор – это самые мощные агрегаты из всего представленного модельного ряда. Их параметры:

  • Максимальная мощность – 40 кВт.
  • Размер помещения, которое отапливается с их помощью – 1000 м³.
  • При весе в 57 кг ее габариты: 670х1110х1250 мм.

Профессор — площадь отопления 1000 кв. мДоцент — площадь отопления 500 кв. м

Особенности монтажа и установки

Котел устанавливается и монтируется просто. При работах не требуется особых профессиональных навыков, но при этом, необходимо выполнять несколько рекомендаций:

  • не стоит забывать о большом весе котла, при доставке его к месту монтажа;
  • не рекомендуется монтировать его в местах, где он будет препятствовать свободному проходу;
  • для его установки лучше использовать нежилые помещения в здании. Не следует ставить его в спальне, лучше установить его на кухне;
  • минимальный отступ от противоположной стенки – 125 см, а до потолка – минимум 120 см;
  • расстояние от стены из легковоспламеняющихся материалов, без дополнительной защиты от возгораний до отопителя – от 50 см. Стена оборудована защитным экраном и выполнена из негорючих материалов – в этом случае размер до печи не менее 35 см;
  • минимальное расстояние от зольника до пола минимум 14 см. Лучше, если в помещении бетонный пол. Для защиты деревянного придется уложить лист металла или другого негорючего прочного материала.

Установить печку легко. Для закрепления к полу, в корпусе сделаны специальные пазы. Поэтому, разметив и просверлив отверстия, выставив котел по уровню, останется надежно закрепить его.

Для подключения дымохода, необходимо выполнить следующие инструкции:

  • расстояние от колосника или камеры сгорания до верхней части трубы дымохода, должно быть не менее 5 м;
  • для труб вытяжки используются детали, сечением 12 см. Для них лучше использовать сэндвич – трубы с утеплением и нержавеющую сталь, толщиной от 0,5 мм;
  • при прохождении дымохода через плиты перекрытия и конструкцию крыши, обязательно выполните теплоизоляцию. Для этого лучше использовать специальные гильзы с утеплителем, через которые проходит дымоход;
  • при отсутствии в конструкции специального патрубка для вывода конденсата, его необходимо сделать самостоятельно.

Первая труба выводится вертикально, затем к ней подсоединяется 2-я деталь, которая фиксируется с помощью хомута, для герметизации стыка. Дымоход, в зависимости от индивидуальных условий может сразу выводится на крышу или придется использовать специальные фитинги для отвода или поворота трубопровода. Дымоход надежно фиксируется к стенам, на его конце обязательно устанавливается специальный защитный козырек, который препятствует проникновению воды и порывов ветра в вытяжку.

После установки потребуется выполнить пробную растопку печи. При этом обязательно убедится в наличии тяги в трубе вытяжки. Для этого достаточно поднести к открытой загрузочной двери спичку или зажженную зажигалку. О наличии тяги сообщит отклонение пламени.

Установка печи

Перед установкой следует подготовить место для отопительной печи. Для этого не требуется установка дополнительного фундамента.

Печь устанавливается на пол, на ровную утепленную поверхность (такой поверхностью могут послужить металлические листы на асбестовом картоне).

Основание конструкции печи Бутакова оснащено отверстиями для фиксации, поэтому ее можно закрепить на полу.

Прилегающие стены также необходимо утеплить до уровня на 25 см выше верхнего края печи. В качестве теплоизоляции служит штукатурка на металлической сетке или же асбестовый картон с металлическим листом.

Расстояние от стены до печи должно быть не менее 38 см.

Перед дверцей печи необходимо выстелить металлический лист.

Отверстие под дымоход следует теплоизолировать.

Отопительная печь Бутакова устанавливается на подготовленное место из негорючих материалов (например, на подставку из кирпича).

Последним этапом в установке является подсоединение дымохода к тройнику и печи.

Важно! Все стыки трубы следует обработать термостойким герметиком. Важно! Дымоходная труба должна выступать выше конька крыши на 50 см. При этом часть дымохода, расположенная на открытом пространстве, должна быть изолирована материалом, который выдерживает температуру до +400 °C

При этом часть дымохода, расположенная на открытом пространстве, должна быть изолирована материалом, который выдерживает температуру до +400 °C

Важно! Дымоходная труба должна выступать выше конька крыши на 50 см. При этом часть дымохода, расположенная на открытом пространстве, должна быть изолирована материалом, который выдерживает температуру до +400 °C. Обязательно следует заизолировать отверстие в крыше специальным материалом

Обязательно следует заизолировать отверстие в крыше специальным материалом.

Пространство вокруг конструкции можно оборудовать любым термостойким и негорючим материалом.

Печь Профессор Бутаков Инженер

Попробую ответить сразу на несколько вопросов но по практике. У меня Студент в каркасном доме. Про проход через стену. В комплекте к набору дымохода был проходник — коробка с дыркой под сендвич и крышка с дыркой под сендвич. Установщики, продавцы и главное достаточно авторитетный сайт НИИКМ.ру рекомендовал сделать так: Вырезать по размеру коробки + чуть-чуть дыру в стене. Вставить коробку. Вокруг коробки снаружи проложить листовым теплоизолятором тонким. Далее вставить ЦЕЛЬНЫЙ кусок сендвича. Забить внутренность коробки роквулом. Надеть крышку. Привернуть крышку. Так и сделал. Наружняя поверхность трубы только во время первой топки (прожигания краски) при входе в проходник нагрелась больше 100 градусов. Так — меньше. Сам проходник (металл) гораздо холоднее.

Про первый метр — там просто не очень кузяво выходит — неудобно соединять… Я в печь вогнал штатный шибер, на него — 0.5 метра одноконтурной трубы, далее — сендвич 0.5, далее угол 90 град, далее метр сендвича горизонтально через стену, далее сендвич-тройник со стаканом, далее — 7 метров сендвича вверх.

Заслонку сразу на печь. Она садится не сильно герметично. Поэтому ежли будет выше — я считаю может поддымливать в экономичном режиме. Продавцы советовали так. Несколько…

Съем дымохода с печи в моей конфигурации осуществляется отъездом печи от стены и размыканием угла и горизонтали. Ежли буду переделывать — поставлю печь на подиум. Хотя тогда на полу холоднее станет. Снимать дымоход пока (с сентября) не приходилось. Прочистить смогу и через тройник. Как вертикальный ствол, так и до песи тоже доберусь. Ищу пластиковую елку…. Для использования аля ершик

А нафига герметик? Трубы сендвича вставляются наоборот! Т.Е. внутренние — по конденсату — чтобы стекал беспрепятственно — верхняя в нижнюю. Наружние трубы — по дыму — Нижняя в верхнюю. С тройниками — уголками и заклушками сендвича приходится чуть помудрить — но проклеивать ничего не пришлось… Единственное пришлось вертикальную часть засаморезить напроход — при нагревании трубы имеют тенденцию выползать друг из друга, особенно внутренние.

Про крепления трубы — самый противный вопрос. Мне крупно повезло — там где я брал печь и дымоход — крепление было только одно. Далее чуть геометрии. Печь стоит на расстоянии 30 см от стены. Толщина стены — 15 см. Горизонтальный кусок — метр. Из него 10 см уходит на стык с углом, 30 внури, 15 в стене, оставшиеся 45 — снаружи и еще около 7ми см дает в плюс тройник. Итого — ближняя поверхность трубы от дома проходит в 50 см не ближе. Свес крыши — 25 см. От свеса — в 25 см. Штатное крепление у меня растягивалось только на 40 см. Плюс с учетом того что в каркаснике врепить можно токо в балки, картина была грустная. И еще — мои 7 метров трубы вверх (на 80 см выше конька) — тоже радости не добавляли, ибо их вес тоже надо было куда-то девать. А я был один….

Выход — в сварочном аппарате. Было взято по метру квадратной трубы, размеров таких, чтобы одна заходила в другую. обрезано по 33 см 3 раза. взял полосу — к большей трубе приварил перпендикулярно. просверлил в полосе дырки — это для крепления к стене. У другого конца просверлил дырку и приварил гайку. взял меньшую трубу, к торцу ее приварил полосу согнутую по дымоходу с дыркой под болт с гайкой. -хомут для трубы. Вставил меньшую трубу в большую, в приваренную гайку вкрутил болт, выставил расстояни по длинне 50 см. Затянул болт — получил крепление. Второе сделал так же, кроме крепления полосы к большей трубе — я ее прикрутил к стропилине внешнее — соответственно угол пришлось вымерять.

Далее собрал из обрезков труб треногу по месту с хомутами вокруг тройника. Прикрутил к стене. Захомутал тройник — и стал вертикаль тянуть. Дотянул до перекрытия между вторым этажом и чердаком — поставил первое крепление, дальше прикрутил с чердака к стропилине второе крепление и заранее собранный 4-х метровый кусок трубы подтянул вверх, вставил в разжатый хомут верхнего крепления, подтянул еще вверх, надел на нижний кусок трубы, осадил. Затянул все хомуты, проверил все — и затопил печь. Итог — нижняя тренога держит вес, верхние два крепления — держат вертикаль. От верха трубы верхнее крепление в 1.2 метрах. Металла оталось на третье крепление. Весной сварю на всякий случай.

Модельный ряд

Весь модельный ряд печей Бутакова имеет красивый дизайн, который подойдет практически к любому интерьеру.

Гимназист

Модель «Гимназист»

Отличительной особенностью этой модели является то, что она именно отопительно-варочная. В верхней части корпуса установлена специальная варочная плита (модификации «Гимназист-2»(с варочной плитой и общим весом 49 кг и мощностью 8 кВт) и «Гимназист-3»(с варочным кружком и общим весом 34 кг)), которая отсутствует у других моделей. Однако отсутствие варочных плит не говорит о том, что другие модели нельзя использовать для приготовления пищи и кипячения воды.

Выход дымохода находиться в верхней части корпуса, что позволяет сэкономить пространство в помещении. Однако у такой конструкции есть существенные недостатки: конденсат и сажа опускаются прямо в печь;

неудобно прочищать дымоход, т.к. каждый раз приходиться вынимать его из печи, что достаточно проблематично.

В модификации «Гимназист-1» реализована конструкция без варочной плиты.

Характеристики:

  • Мощность — 5 кВт
  • КПД — 85%
  • Размер отапливаемого помещения — 50-100 м³
  • Вес — 34 кг
  • Размеры — 400х500х500 мм
  • Толщина стенок — 2,5 мм
  • Объем топки — 60 л
  • Диаметр дымоходной трубы — 115 мм
  • Стоимость в зависимости от модификации — от 4800 до 6800 руб.

Модель «Студент».

Студент

Одна из самых распространенных моделей, идеально подойдет для дач и небольших частных домов, а также для хорошо утепленных частных домов большего размера. Отопительная печь профессора Бутакова Студент обладает увеличенным диаметром труб, а также меньшей толщиной их стенок, что позволяет увеличить теплообмен, т.к. «живое» сечение для движения воздуха по трубам увеличивается в этом случае с 35% до 70%.

Выход дымохода находиться в задней части корпуса и крепится через тройник. Такое конструктивное решение позволяет осуществлять чистку дымохода, не отсоединяя его от печи. Для начала очистки необходимо только отсоединить съемное дно тройника. К тому же конденсат и сажа осыпаются в тройник, а не в саму печь, как у «Гимназиста». Тройник оснащен задвижкой, благодаря которой можно регулировать тягу. Дно тройника снабжено специальным штуцером для удаления конденсата.

Характеристики:

  • Мощность — 9 кВт
  • КПД — 85%
  • Размер отапливаемого помещения — 150 м³
  • Вес — 57 кг
  • Размеры — 370х545х650 мм
  • Объем топки — 74 л
  • Диаметр дымоходной трубы — 120 мм

Существует 3 модификации этой модели:

  • дровяная с металлической дверцей, цена — 11900 руб;
  • угольная с металлической дверцей, цена — 12800 руб;
  • с чугунной дверцей со встроенным стеклом, цена — 13900 руб.

Инженер

Модель «Инженер»

Является самой популярной моделью из всего модельного ряда, т.к. идеально подходит для частных домов и дач, а также для малых производственных помещений. Также, как у «Студента», конструкция «Инженера» состоит из увеличенных в диаметре конвективных труб с меньшей толщиной стенок, что также значительно увеличивает теплоотдачу печи.

Характеристики:

  • Мощность — 15 кВт
  • КПД — 85%
  • Размер отапливаемого помещения — 250 м³
  • Вес — 75 кг
  • Размеры — 440х645х800 мм
  • Объем топки — 120 л
  • Диаметр дымоходной трубы — 120 мм
  • Стоимость — дровяная: 16000 руб; угольная: 16700 руб; со стеклянной дверцей: 17700 руб.

Доцент

Модель «Доцент»

Данная модель в основном используется для отопления складских и производственных помещений, а также крупных частных домов.

Характеристики:

  • Мощность — 25 кВт
  • КПД — 85%
  • Размер отапливаемого помещения — 500 м³
  • Вес — 143 кг
  • Размеры — 570х800х1000 мм
  • Объем топки — 250 л
  • Диаметр дымоходной трубы — 150 мм
  • Стоимость — от 28000 руб

Профессор

Модель «Профессор»

Самая мощная печь из всего модельного ряда.

Характеристики:

  • Мощность — 40 кВт
  • КПД — 85%
  • Размер отапливаемого помещения — 1000 м³
  • Вес — 57 кг
  • Размеры — 670х1110х1250 мм
  • Диаметр дымоходной трубы — 200 мм
  • Стоимость в зависимости от модификации — от 32500 руб.

Конструкция и принцип работы печи

Принцип работы печей Бутакова основывается на процессе конвекции. Чугунный термоустойчивый колосник обеспечивает длительный процесс горения и защищает остальные части установки от воздействия высоких температур. В случае выхода из строя решетку без проблем можно заменить на новую.

Решетка обеспечивает равномерный процесс сгорания по всей площади топочного устройства и контролирует подачу воздуха. Для того чтобы увеличить подачу воздуха, достаточно лишь приоткрыть специальное окошко (чем быстрее происходит процесс сгорания, тем скорее обогреется помещение).

Через колосник продукты сгорания попадают в специальный отсек, откуда в дальнейшем удаляются. Очистку можно производить прямо в процессе работы печи, ведь горение происходит в другом отсеке. Зольный отсек оснащен «окошком», которым можно регулировать подачу воздуха.

Важно! Печь не предназначена для длительных тепловых загрузок. Поэтому перегрев свыше 350 °C не допускается

Конструкция приведенных печей состоит из:

  • сварного стального корпуса со встроенными патрубками, благодаря которым осуществляется процесс конвекции;
  • конвективных труб;
  • колосников.

В качестве топлива используются различные горючие материалы: дрова, брикеты, ветки и пр.

Важной особенностью является плоская верхняя часть корпуса, которая может быть использована для приготовления пищи и подогрева воды
