Коллекторная система отопления

Плюсы

  • Вы сможете по своему желанию устанавливать и регулировать тепловой режим в каждой комнате своего дома.
  • Исчезнет проблема с тем, что одни батареи слишком горячие, а другие слишком холодные.
  • Для обслуживания отдельных узлов системы отопления не нужно прекращать отопления всего дома в холод, достаточно будет перекрыть один контур. Например, вы в спокойной обстановке производите ремонт радиаторов отопления в какой-то комнате, а в это время система без перебоев обогревает весь остальной дом.
  • Также вы получаете возможность применения в доме набирающей всё большую популярность системы «теплый по», а также совмещать несколько вариантов систем отопления одновременно.
  • Экономия энергоресурсов.

Остановимся чуть подробнее на указанных преимуществах.

Прокладку отопительных труб лучше поручить специалистам, чтобы результат радовал,  а не огорчал



Итак, регулировка теплового режима в каждой комнате осуществляется отдельно. Условно варианты установки гребенок в системе отопления делятся на простые и сложные.
Простые — равномерно распределяют теплоноситель по контурам, поддерживая одинаковую температуру в каждом из контуров, что уже хорошо. Если вы установите простую гребенку, то регулировать температуру в каждом контуре (отдельно взятом помещении) вы сможете только в ручном режиме (перекрывая или открывая кран на каждом контуре отдельно). Это конечно хорошо, но, прямо скажем, не слишком удобно. Чтобы отрегулировать температуру придется слегка помучиться, повертев краник подачи теплоносителя на каждый контур.

Чтобы обойти мучительный процесс ручной настройки, на каждом контуре устанавливают термодатчики (сложные гребенки), которые автоматически, но по вашему желанию контролируют подачу воды в каждый контур. Теплоноситель поступает в контур и идет на обогрев комнаты, отдав свое тепло, и охлажденным возвращается назад через гребенку в котел, чтобы снова нагреться и так до того момента, пока комната не обогреется до определенной температуры. Согрев комнату, теплоноситель не будет эффективно отдавать тепло в пространство и возвратится в гребенку неохлажденным. Вот тут сработает термодатчик и перекроет весь контур, сохраняя необходимую температуру. Если температура снизится, то термодатчик снова откроет контур. Благодаря такой системе вы сможете регулировать температуру в каждой комнате отдельно, исходя из своих приоритетов. Или, к примеру,  если в гости нагрянула теща, то в комнате, которую ей выделили, можно создать такие условия, что визит будет приятным и кратковременным (Шутка. — прим. Автора).
Второе преимущество тесно переплетается с первым. В привычных для нас системах отопления, как бы мы ни хотели, не получится создать одинаковые условия для подачи теплоносителя к батареям. И самая близкая к котлу батарея дышала жаром, а самая дальняя могла быть еле теплой. В коллекторной системе это недостаток полностью отсутствует. К каждой батарее или комнате подходит свой индивидуальный коллектор. И в вашей власти контролировать температуру в каждом контуре. Это скорее не преимущество, а недостаток, от которого удалось избавиться.Комфорт для пользователя при  эксплуатации коллекторной системы намного выше, чем с обычных  систем.  Посудите сами.

Ремонт и обслуживание каждого отдельного узла проходит без выключения всей системы отопления. Достаточно перекрыть необходимый контур и свободно проводить любые работы на его узлах. Также на гребенке коллектора оставляют несколько свободных секций. Что позволит установить дополнительные обогревательные узлы, без нарушения существующей системы отопления. Просто подключив новый узел к гребенке. Представьте себе (на секундочку) , сколько проблем будет, если вы решите установить дополнительную батарею в обыкновенную систему…
А теплый пол и вовсе можно установить только при коллекторной системе отопления. Также ее наличие позволит вам использовать одновременно и отопление с помощью батарей и систему теплый пол. А это опять-таки экономия, комфорт и удобство.
Отмечу, все эти положительные моменты коллекторных систем, помимо очевидного комфорта и удобства пользования,  приведут еще и к значительной экономии на энергоресурсах. Так, в комплексе с эффективными мероприятиями по утеплению дома можно достичь до 50% экономии. Заманчиво, не так ли?

Теплые полы устанавливаются только вкупе с коллекторной системой

Устройство и функции коллектора

Прежде чем установить коллектор для отопления, важно разобраться с принципом работы и устройством этого элемента отопительной системы. По конструкции коллектор для котла отопления представляет собой гребенку из металла, которая оборудована несколькими выходами для подключения различных типов отопительных приборов, установленных в доме

Конфигурация гребенки может модифицироваться. Она подбирается монтажниками в индивидуальном порядке в соответствии со схемой разводки отопления в доме.

Функции, которые выполняет коллектор распределительный отопления, представлены следующим перечнем:

  • регулирование объема теплоносителя;
  • контроль давления в контуре;
  • объем подачи теплоносителя;
  • мониторинг температуры нагрева воды в системе.

Установленный корректным образом в системе отопления коллектор даст возможность вести централизованное управление обогревом в каждой отдельной комнате дома. Он может работать не только в паре с радиаторами водяного контура. Особенность конфигурации коллектора позволяет интегрировать прибор в систему отопления с теплым полом, панельным и конвекторным обогревом и даже солнечными батареями.

Устройство прибора характеризуется наличием подающего и возвратного коллектора. Эти элементы взаимосвязаны и представляют собой единый блок с компактными габаритами. Как можно понять из названия, подающий коллектор участвует в процессе подачи подогретого в котле теплоносителя ко всем подключенным к нему контурам системы обогрева. При этом задача возвратного коллектора имеет противоположный характер – этот компонент балансирует давление в системе и способствует обеспечению плавного и равномерного прогревания каждого отопительного прибора в системе.

Помимо клапанов коллектор отопления для котельной оборудуют разными типами запорно-регулирующей арматуры. Это могут быть отсекающие краны, которые препятствуют циркуляции теплоносителя и регулировочная арматура, которая контролирует потоки теплоносителя и помогает контролировать давление в системе.

Монтаж по коллекторной схеме

Принцип организации коллекторных систем

Коллекторная разводка водопровода в квартире своими руками выполняется по следующему принципу – центральная ветка не имеет отводов, а соединяется с коллектором, к которому, в свою очередь подсоединяются линии подачи для каждого прибора. При монтаже отопительных систем коллекторы устанавливаются в специальных шкафах (при реализации схемы для домов в несколько этажей коллекторы устанавливаются на каждом этаже).

Аналогичным образом монтируются системы холодного и горячего водоснабжения. В квартирах коллекторы водоснабжения удобно устанавливать за смывным бачком в туалете. Коллекторный принцип подачи воды или теплоносителя также называют лучевым, и он имеет свои особенности для систем водоснабжения и отопления. Эти нюансы заслуживают пристального внимания.

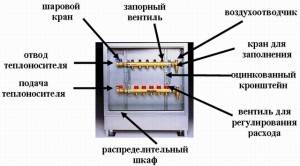

Схема устройства коллекторного шкафа

Монтаж коллекторного водоснабжения

Место соединения коллектора с центральной трубой оснащается шаровым краном для возможности общего отключения водоснабжения. Вентиль дополняется фильтром предварительной (грубой) очистки, задерживающим крупные нерастворимые включения, способные повредить остальное оборудование.

Если следовать по ходу течения воды, после фильтра грубой очистки должен находиться прибор учета расхода жидкости (счетчик), а после него – еще один фильтр, удаляющий менее крупные (по сравнению с первым) включения.

Следующий элемент грамотно спроектированной системы разводки труб водоснабжения в квартире – обратный клапан, который предотвращает обратный ход жидкости из коллектора в центральную трубу при снижении давления подачи воды.

Только после перечисленного выше оборудования осуществляется соединение с коллектором. Каждый отвод коллектора снабжается собственным краном для отключения водоснабжения ветки.

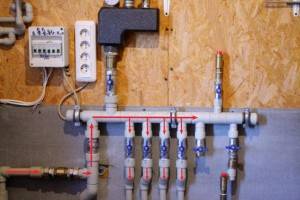

На фото пример разводки воды в квартире коллекторного типа

При выборе и установке коллектора одним из определяющих факторов является количество точек водопотребления. Оно должно соответствовать количеству отводов, а для возможности подключения в дальнейшем дополнительного сантехнического оборудования следует выбирать коллекторы с большим количеством отводов. Те из них, которые до определенного момента не задействуются в системе, снабжаются заглушками.

Если в дом или квартиру заходят центральные ветки и холодного, и горячего водоснабжения, монтаж разводки водоснабжения в квартире коллекторного типа в обоих случаях идентичен. Если имеется только центральное холодное водоснабжение, один из отводов коллектора ХВС направляет жидкость на водонагревательный прибор, откуда нагретая вода поступает в отдельный коллектор – для разводки горячего водоснабжения.

Проект лучевого водоснабжения должен учитывать не только количество точек водопотребления, но и расстояние от коллектора до каждого из них. Оптимальной точкой установки коллектора является место, наиболее близкое к максимальному количеству точек потребления, чтобы расстояния были примерно одинаковыми, а для отводов не требовалось слишком много труб.

Коллекторное отопление

Коллекторная схема отопления реализуется следующим образом:

  1. Подающий штуцер котла соединяется с напорным трубопроводом, который подает теплоноситель к коллектору №1.
  2. Отводы первого коллектора соединяются с верхними штуцерами радиаторов, установленных в доме.
  3. Рядом с коллектором №1 монтируют второй коллектор, отводы которого соединяются с нижними радиаторными разъемами.
  4. Коллектор №2 подключают к нагнетательному насосу, а его, в свою очередь, — к принимающему штуцеру котла.
  5. В самом высоком месте схемы в нее врезается расширитель, соответствующий схеме отопления (открытая или закрытая).

На схеме коллекторная разводка отопления

При наличии центрального водоснабжения и отопления схема коллекторной разводки отопительных приборов реализуется аналогично, за исключением отсутствия в ней котла, расширителя и насоса.

Для эффективности работы системы важно правильно выбрать место установки коллектора. Оптимально расположить его в геометрическом центре дома, от него расстояния до всех радиаторов, размещающихся, как правило, под окнами, будут примерно одинаковыми

Подбор труб

Коллекторная система отопления должна комплектоваться трубами, выбранными в соответствии с определенными требованиями:

  1. Лучше всего, если труба будет в бухте, так как оптимальный выбор для коллекторной разводки – отсутствие соединений.
  2. Материал должен быть устойчивым к коррозии, трубы должны служить в течение многих лет. Причина этого требования та же, что и в первом пункте: возможность преждевременного вмешательства в монолитную стяжку должна быть сведена к минимуму.
  3. Материал должен быть достаточно гибким, так как трубы не всегда прокладываются по идеально прямой линии.
  4. Характеристики термической стойкости и прочности на разрыв диктуются средой, в которой функционирует отопительная система. Для частного дома рекомендуемые показатели примерно таковы: давление – до 1,5 атмосфер, температура – до 75 градусов для батарей и до 40 градусов для системы теплых полов. Если же речь идет о многоквартирном доме, предельно возможные показатели должны быть выше: давление – до 15 атмосфер, температура – до 110-120 градусов выше нуля.

Многоэтажное здание

В данном случае лучший выбор – гофрированная труба из нержавейки. Технические возможности этого материала позволяют с успехом справляться с нагрузками: температурой теплоносителя до 110 градусов выше нуля, уровнем давления до 15 атмосфер, давлением на разрушение до 210 килограмм-сил на квадратный сантиметр.

Труба из нержавеющей стали отличается хорошей гибкостью, так как радиус изгиба может достигать диаметра изделия. Монтажные работы выполняются по несложному алгоритму: труба направляется в фитинг и закрепляется гайкой.

Частный дом

Использование нержавеющей стали обходится дорого. Поскольку автономная отопительная система отличается предсказуемыми рабочими характеристиками, можно пойти по более доступному в финансовом отношении пути, используя сшитый полиэтилен. Полиэтиленовые трубы продаются в бухтах по 200 метров. Материал способен выдерживать температуру до 95 градусов, а в краткосрочном моменте и до 110 градусов выше нуля. Допустимый уровень давления на разрушение – 10 килограмм-сил на квадратный сантиметр.

Фитинги полиэтиленовых труб изготавливаются из пластика или латуни. Каждый штуцер оснащается стопорным кольцом, которое нанизывается на трубу. Особенность сшитого полиэтилена – память на механические воздействия: если материал растянуть при помощи экстендера, и в просвет установить штуцер, спустя небольшое время труба крепко обожмет эту деталь. Фиксация соединения осуществляется стопорным кольцом.

Советы по установке коллектора теплого водяного пола

Использование заводского комплекта исключает ряд распространенных ошибок при монтаже узла. Готовая коллекторная группа для теплого пола уже оснащена необходимыми вентилями и прочими важными элементами.

Обязательно учитывать следующие рекомендации:

  • Расчет тепловой нагрузки на контур рассчитывают до начала монтажа, и на основании полученных данных производят настройку балансировочного клапана;
  • Шкаф для смесительного узла размещают в месте, находящемся на одинаковом расстоянии от подсоединяемых труб;
  • Габариты коллекторного ящика следует выбирать соответственно размерам прибора;
  • Под блоком обязательно предусмотреть пространство для загиба каждого контура;
  • Для возможного увеличения водяных контуров стоит оставить несколько свободных патрубков;
  • Наиболее эффективная система отопления получается при условии внедрения мощного циркуляционного насоса;
  • При установке нескольких насосов обязательно использовать обратные клапаны.

Схема насосно-смесительного и колекторного узла

Кроме прочего, разработку схемы коллектора теплого пола лучше доверить профессионалам, даже если планируется сборка своими руками. Дело в том, что произвести точные расчеты без соответствующих знаний довольно проблематично. Экономия на квалифицированном расчете параметров коллекторного узла может привести к серьезным расходам в будущем.

Особенности монтажа однотрубной системы

Так сделать отопление в частном доме своими руками непросто, нужно строго соблюдать технологию проведения работ.

Необходимые расходники и инструменты

Для монтажа тупикового однотрубного контура потребуются такие инструменты:

  • разводные ключи;
  • сварочный или паяльный аппарат;
  • перфоратор или электродрель;
  • напильник.

Еще потребуются такие расходные материалы:

  • радиаторы в комплекте с фитингами, пробками, кранами и термовентилями, кронштейнами;
  • трубы, крепления, отводы, тройники;
  • трехходовой вентиль.

Кроме того, потребуются материалы для изоляции соединений труб.

Подготовка схемы

Даже если система самая простая, чертеж необходим. На нем указываются точные размеры всех частей конструкции, расстояние между радиаторами. Без схемы трудно рассчитать количество требуемых материалов.

Установка котла

Этот прибор должны устанавливать специалисты. Твердотопливные и электрические аппараты, у которых нет гарантии, можно монтировать самостоятельно. Газовый вариант подключает только специализированная служба. Устройства могут быть настенные или напольные.

Для установки газового котла требуется дымоход (коксиальный или обычный), а для остальных моделей — прямой. Если мощность аппарата не превышает 60 кВт, то его можно устанавливать на кухне. Более мощные модели требуют оборудования отдельной котельной.

При монтаже нужно соблюдать расстояние до стен:

  • Перед котлом минимальное расстояние составляет 1 м;
  • От боковой или задней стены — 0,7 м;
  • До ближайшей мебели устройство должно стоять на расстоянии не менее 0,7 м.

Что касается высоты подключения обратки, то при установке аппарата в системе с естественной циркуляцией она должна подсоединяться ниже уровня батарей первого этажа.

Обвязка котла осуществляется металлическими трубами.

Монтаж фильтра

Грязевик и сетчатый фильтр — приспособления, которые очищает жидкость от мусора. Устанавливают их перед вводом отработанной жидкости в отопительное устройство.

Установка блока безопасности

Место его расположения — на подающем трубопроводе, на выходе котла. Нельзя устанавливать блок дальше, чем на расстоянии 50 см от агрегата. Между блоком и теплогенератором нельзя устанавливать какие-либо краны или тройники.

Монтаж насоса

Устройство монтируется на центральной трубе ближе к котлу. В его обвязке присутствует фильтр механической очистки жидкости и шаровые краны. Ось приспособления должна находиться в горизонтальной плоскости.

Установка расширительной емкости

Открытый вариант устанавливают под потолком второго (первого) этажа или на чердаке. К основной трубе емкость подсоединяется при помощи патрубка, диаметр которого составляет 1,3-1,6 см. Мембранный бак прикручивается к магистрали фитингами. После установки в него накачивается воздух. Давление в емкости должно быть на 10-15% меньше, чем в системе. Монтировать устройство можно возле котла.

Разметка мест монтажа радиаторов

Монтаж батарей осуществляется в тех местах, где наблюдается наибольшая потеря тепла. Сюда относятся подоконные ниши, наружные стены. Устанавливается радиатор на высоте 20 см от пола. Расстояние до подоконника — 10-15 см. В жилом доме не рекомендуется закрывать батареи глухими или полуоткрытыми экранами, так как теплообмен ухудшается.

Способы подключения радиаторов

При обустройстве водяного отопления (печного или посредством котла) подключение батарей осуществляется такими способами:

  • диагональным (самый эффективный вариант, так как радиаторы прогреваются максимально и равномерно);
  • боковым (чаще применяется при верхней разводке труб);
  • нижним (самый малоэффективный метод, так как нижняя сторона радиатора прогревается лучше верхней).

После фиксации батарей нужно проверить качество соединений и при необходимости уплотнить их.

Запуск системы

После завершения монтажных работ осуществляется опрессовка системы отопления водой или сжитым воздухом. Если в местах соединения появились протечки, то соединяющие элементы нужно подкрутить, герметизировать. Если присутствуют некачественные фитинги, то их следует заменить. При отсутствии любых недостатков систему разрешается заполнять теплоносителем, осуществить пробный запуск и настроит функциональность конструкции.

Особенности и назначение

В трубопроводных системах данный элемент играет роль центрального распределителя – к патрубкам посредством труб подключаются приборы или небольшие их последовательности.

Подобные схемы получили название коллекторных или лучевых.

Главная задача коллектора – обеспечить равномерное поступление среды к приборам и сделать работу каждого из них не зависимой от величины расхода на других приборах.

Различные коллекторы могут отличаться друг от друга следующими особенностями:

  1. Наличие дополнительного оборудования: выпускаются коллекторы с уже установленными на их патрубках запорной и регулирующей арматурой, редукторами, манометрами и даже циркуляционными насосами. Самые современные модификации оснащаются датчиками и автоматическими клапанами.
  2. Материал: сегодня применяют как металлические коллекторы (латунные, стальные, бронзовые и медные), так и пластиковые (полипропилен). Дешевые силуминовые изделия (их выдает необычно малый вес) по причине низкой прочности и недолговечности приобретать не стоит.
  3. Количество отводов (патрубков): обычно коллекторы имеют 2 – 4 патрубка. Но пользователя это не должно ограничивать: при необходимости несколько коллекторов можно объединить в один, увеличив число отводов до нужного значения.
  4. Предельно допустимое давление.
  5. Пропускная способность.
  6. Межосевое расстояние между отводами.

Дополнительное оборудование изготавливается из различных материалов. От их выбора зависит качество коллектора, и максимальная температура рабочей среды.

Частые вопросы

Как правильно в этой системе расположить насос: горизонтально или вертикально?

Вал циркуляционного насоса должен располагаться горизонтально. Если изменить это положение на противоположное, то насос будет периодически перегреваться и в скором времени выйдет из строя.

Можно ли в коллекторную систему подсоединить теплый пол?

Можно, такая система укладывается по всем требования, после чего подкидывается на выделенные патрубки гребенки. Главное условие – чтобы отдельные контуры не сообщались между собой.

Можно ли сделать гребенку своими руками?

Можно, для этого нужно воспользоваться нужным материалом и инструментом, предварительно рассчитав количество патрубков. Это уместно только в том случае, если есть навык в пользовании сварочным аппаратом. Лучше всего приобретать гребенки от производителя, отдавая предпочтение нержавейке.

В завершении стоит отметить, что коллекторная система отопления отлично проявляет себя на больших отапливаемых площадях и идеально подходит для частного дома. В квартире параллельное подключение обычно не используют ввиду небольшой продолжительности циркуляционного круга.

Для квартиры лучше подходит последовательная установка радиаторов. Коллекторная система позволяет регулировать температуру в отдельных помещениях, а при необходимости ремонта можно легко отключить нужный элемент, при этом в других комнатах отопление отключать не придется.

Коллекторная разводка водопровода в доме — недостатки

Прежде всего, разберемся с давлением в системе, которое правильно называется расчет требуемого напора. Я довольно подробно писал об этом Расчет поверхностного насоса: как рассчитать напор насоса.

Именно по расчету напора покупается требуемый насос для источника водоснабжения наружной части водоснабжения дома.

В этом расчете большую долю составляют потери на гидравлическое сопротивление труб. Цепочка очевидна, чем больше труб, тем больше их сопротивление потоку, чем больше сопротивление, тем больше требуется напор, чем больше напор, тем мощнее (читай дороже) требуется насос для доставки воды от источника.

Отсюда, коллекторная разводка водопровода в доме не может использоваться при выбранной гравитационной схеме водопровода. Напомню, гравитационная схема водопровода это самостоятельное растекание воды под действие гравитации из верхней точки в доме.

Кроме этого, нужно учесть, что к расчету напора нужно прибавить напоры каждого участка от коллектора до потребителя. Это незначительно, но всё-таки, увеличение требуемого напора приобретаемого насоса.

Увеличение расходов на насос, это лишь начало дополнительных расходов на коллекторную разводку водопровода в доме. Расходы увеличатся на покупку водопроводных труб, которых понадобится на порядок больше, чем в последовательной схеме.

Еще один минус, уже третий. Если проживание в доме только летнее, а зимой проживание наездами, появляется еще один серьезный минус использования коллекторов водоснабжения. Каждый раз, уезжая с зимней дачи. Вам придется сливать воду из каждого луча коллекторной разводки.

Части коллекторного шкафа

Коллекторный шкаф для водяного теплого пола входят две главные составные части:

  • Насосно-смесительный узел;
  • Коллекторный блок.

Насосно-смесительный узел

В насосно-смесительном узле происходит смешивание горячей воды поступающей в систему водяного теплого пола, с остывшей водой уже прошедшей через трубопровод системы. Смешивание происходит благодаря крыльчаткам насоса.

Насос подает смешанную теплую воду в трубопровод системы. Вода, проходя по трубопроводу, отдает тепло помещению и охоложенная поступает обратно в насосно-смесительный узел коллекторного шкафа.

Ручная настройка тепловой мощности производится балансировочным клапаном. Балансировочный клапан регулирует расход остывшей воды в системе. Для обогрева небольшого помещения балансировочный клапан открывается, для большого помещения закрывается.

Температуру в системе регулирует термоголовка, а контролирует температуру термодатчик. Термоголовка открывает или закрывает клапан на магистрали, подающей горячую воду.

При прекращении подачи воды открывается перепускной клапан и вода циркулирует через свободный байпас.

В простой сборке коллекторного шкафа температура пола регулируется вручную. Для автоматической регулировки применяются сервоприводы вместе с комнатными термостатами. Сервопривод получает сигналы с термодатчика и в автоматическом режиме закрывает или открывает клапан обратного коллектора, и движение по трубопроводу пола регулируется.

За регулировкой воды поступающей в трубопровод системы и воды, из трубопровода возвращающейся отвечает коллекторный блок коллекторного шкафа.

Коллекторный блок

Коллекторный блок собирается из двух рядов байпасов. Один ряд байпасов регулирует поток теплой воды, второй ряд регулирует поток остывшей воды. Первый ряд называется прямой ряд коллекторов, второй – ряд обратных коллекторов.

Характеристики насосно-смесительного узла

  • Максимальное рабочее давление: 10 Бар;
  • Максимальная температура воды: 90°C;
  • Рабочий диапазон температуры: 20-60 °c;

Характеристики коллекторного блока

  • Диаметры труб: 1” (Дюйм) или дюйм с четвертью;
  • Количество входов/выходов от 3 до 12;
  • Давление рабочее 10 Бар;
  • Максимальная температура воды 120°C.

На этом все! Ходите по теплому полу!

  • Полистирольная система теплый пол
  • Обогрев пола в квартире и доме: типы обогрева полов
  • Стяжка для теплых полов: варианты, толщина и растворы
  • Три применения нагревательного кабеля: обогрев кровли, пола и труб
  • Бетонные и настильные системы теплого пола

Коллекторное отопление

В коллекторном отоплении каждый прибор имеет свою независимую подводку. Это дает возможность регулировать температуру отдельного взятого радиатора или вовсе исключить его из оборота теплоносителя (отключить). Узел системы – именно коллектор, который имеет вид гребенки. В нее входит главные магистрали подачи и обратки, и выходят второстепенные разводки трубопроводов. Коллекторная водяная система отопления может быть как одно-, так и двухконтурной.

Плюсы:

  • Возможность настройки оптимальных параметров воздуха в помещении. То есть, каждый отопительный прибор контура управляется независимо и централизовано. Если в помещении стало жарко, по каким – либо причинам (пришло много гостей, появился дополнительный источник тепла прочее), температуру в радиаторе можно снизить, при этом не нарушить микроклимат в других комнатах дома. Вообще в разных помещениях можно создать разные температуры. Это позволяет сэкономить на энергоресурсах.
  • Применение в монтаже системы трубопроводов малых диаметров. Каждая ветка, которая выходит из коллектора, живит один отопительный прибор или малую группу. Из этого следует, что напор в трубопроводах не очень высокий (но допустимый). Небольшой диаметр трубопроводов определяет хорошую эстетичность отопительной системы. Ее элементы не выпирают и не загромождают помещение.

Минусы:

  • Большая затрата расходного материала при монтаже (в отличие от последовательной схемы подключения отопительных приборов в системе обогрева). Чем сложнее конфигурация подключения отдельных элементов, тем меньше экономия.
  • Сам узел коллектора выглядит не эстетично, громоздко. Чтобы он сильно не кидался в глаза, его нужно прятать.
  • В коллекторной системе отопления без монтажа циркуляционных насосов (на подаче и обратке) не обойтись. Силы гравитации для нормального обращения теплоносителя в контуре не достаточно. Покупка и установка циркуляционных насосов – это также не малые дополнительные расходы.
  • Энергозависимость. Мало того, что циркуляционные насосы ударят по бюджету, так это еще не все. Внеплановое выключение света на поселке может привести к сбою работы отопительной системы, а в зимнее время – замерзанию теплоносителя внутри трубопроводов. Это все из – за того, что насосы питаются от электричества.
  • Специалисты не рекомендуют монтировать коллекторные системы отопления в городских квартирах.

Производители предлагают на строительном рынке множество различных моделей коллекторов. Среди них есть приборы с максимальным набором элементов. Часть подачи теплоносителя оснащена расходомерами. С помощью этих приборов можно регулировать поток воды в контуре. Это делают для того, чтобы уравновесить давление в системе. Часть обратки теплоносителя оснащена термодатчиками. С помощью данных приборов регулируется температура в радиаторах отопления. Система позволяет автоматически контролировать нагрев каждого отопительного прибора. Термодатчики для коллекторной системы могут быть также разными. Часто используют латунные элементы с дюймовым проходом. Термодатчики имеют заглушки на обратке. Это позволяет, если возникла такая необходимость, подключить к системе дополнительные элементы.

Есть люди, которые изготавливают гребенки своими руками. Этого делать настоятельно не рекомендовано. Гребенки должны монтировать квалифицированные специалисты, которые имеют достаточно знаний и навыков, и выполнят работу согласно действующим на данный момент строительным нормам и правилам. После установки системы проводят гидравлические испытания. Игнорирование строительных норм и правил при монтаже приводит к негативным последствиям, вплоть до порывов системы и несчастных случаев.

Место для установки коллектора определяется на этапе проектирования отопительной системы. Если в доме несколько этажей, на каждом отводиться место для коллекторного блока. Чаще всего в стене делают для этого специальную нишу на небольшой высоте от уровня пола, но так, чтобы маленькие дети или животные не могли добраться в нее. Гребенка должна устанавливаться в помещении с допустимой влажностью воздуха (кладовая, коридор прочее).

Устройство может быть прикреплено прямо на стену, если оно монтируется в подсобном помещении или размещается в специально отведенном для этого шкафу (имеется ввиду металлический ящик с дверкой).
