Радиаторы Prado для отопления дома

Как выбрать мощность панельного радиатора и его тип

Мощность любого радиатора зависит от тепловых потерь помещения. В общем случае приятно считать, что на обогрев 1м2 площади требуется 100 Вт тепла. Примерно так и можно посчитать. Если радиатор нужен для комнаты в 16 м2, то на ее обогрев потребуется 1600 Вт.

Далее нужно по таблицам найти возможные варианты: ищите близкую к требуемой мощность. Например, для нашего варианта подходит:

  • тип 11-300-2200 — мощность 1682 Вт;
  • тип 20-300-1900 — 1608 Вт;
  • тип 21-300-1400 — 1616 Вт;
  • тип 22-300-1200 — 1674 Вт;
  • тип 33-300-900 — 1762 Вт;
  • тип 10-500-2000 — 1613 Вт;
  • тип 11-500-1400 — 1704 Вт;
  • тип 20-500-1300 — 1699 Вт;
  • тип 21-500-1100 — 1760 Вт;
  • тип 22-500-800 — 1734 Вт;
  • тип 33-500-600 — 1823 Вт.

Что означают эти цифры:

  • первая — тип — количество панелей и пластин оребрения;
  • вторая — высота радиатора;
  • третья — его длина.

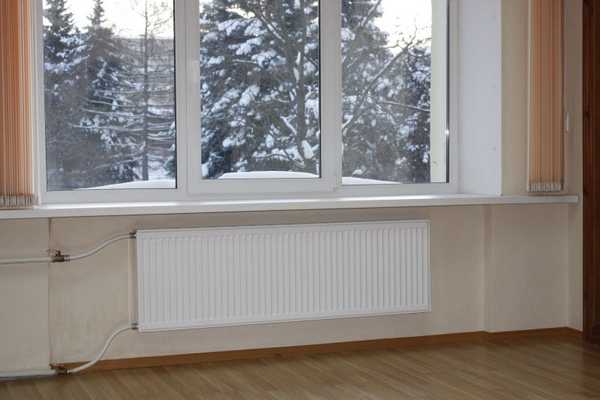

    Радиатор должен занимать не менее 70-75% ширины оконного проема

Из всего списка теперь нужно выбрать наиболее подходящий размер для ваших условий. При этом нужно помнить, что для нормальной циркуляции воздуха необходимо соблюдать определенные расстояния до пола и подоконника. Вот по ним и желательно подбирать. Еще желательно учесть, что батарея должна перекрывать 70-75% ширины окна. Тогда окно не будет «потеть» и на стене не будет образовываться конденсат.

Но норма 100 Вт на квадратный метр — это усредненная норма для домов со средними теплопотерями, в средней климатической полосе. Вообще на количество необходимого тепла влияет климат, площадь и тип остекления окон, материал и толщина стен, кровли, пола, степень утопленники дверей и т.д. Чтобы учесть все эти факторы, используются поправочные коэффициенты. Более подробно о расчете потерь тепла и выборе панельных радиаторов читайте тут.

Корректировочный коэффициент

ну

Сφ для типоразмеров

10-300, 10-500, 11-300

20-300, 20-500

11-500, 21-300, 21-500, 22-300, 22-500, 30-300, 30-500, 33-300, 33-500.

360,4330,4270,421
380,4630,4580,452
400,4940,4890,483
420,5250,520,515
440,5570,5520,547
460,5890,5840,579
480,6220,6170,612
500,6540,650,646
520,6880,6840,679
540,7210,7170,714
560,7550,7520,748
580,7890,7860,783
600,8230,8210,818
620,8580,8560,854
640,8930,8920,89
660,9290,9270,926
680,9640,9640,963
70111
721,0361,0371,037
741,0731,0741,075
761,1091,1111,113
781,1461,1491,151
801,1831,1861,19
821,2211,2241,228
841,2581,2631,267
861,2961,3011,307
881,3341,341,346
901,3731,3791,386

Технические характеристики стальных панельных радиаторов

Основными техническими параметрами панельных радиаторов являются рабочее давление, тепловая мощность и рабочая температура. Рабочее давление стальных панельных радиаторов

Есть две разновидности стальных панельных радиаторов: с рабочим давлением 7-8 бар и рабочим давлением 10 бар. Испытательное давление выше рабочего на 2-3 бара. Стальные панельные радиаторы с рабочим давлением 7-8 бар повсеместно распространены в Европе, но в России доминируют стальные радиаторы с рабочим давлением 10 бар, которые специально производят для российского рынка. Рабочее давление в системе отопления малоэтажных домов (до 5 этажей) не превышает 4 бар (атмосфер), а в типовых девятиэтажных домах составляет 5 – 7 бар.

В Западной Европе преобладает малоэтажная и среднеэтажная застройка, что объясняет пониженные требования к рабочему давлению стальных панельных радиаторов. А в России панельные радиаторы часто используют в высотной застройке, где рабочее давление может составлять 7-10 бар.

Тепловая мощность радиатора, также называемая теплоотдачей.

Это основной параметр для отопительного прибора, который показывает какое количество тепловой энергии отдает радиатор в определенную единицу времени. Тепловая мощность выражается в ваттах.

Значение тепловой мощности зависит как от конструктивных особенностей (шаг оребрения конвективными панелями) и типоразмера прибора, так и от теплового режима эксплуатации радиатора. Согласно с ЕС нормой EN442 стандартным является тепловой режим 75/65/20. Что означает: 75 С – температура воды поступающей в систему отопления, 65 С- температура обратной воды, 20 С – температура воздуха в помещении.

Если параметры системы отопления отличаются от стандартного теплового режима 75/65/20, то потребуется пересчет тепловой мощности панельного радиатора. Для этого можно воспользоваться таблицами производителей, корректировочными коэффициентами или по формуле пересчета. Чем ниже параметры температурного режима, тем более мощные потребуются радиаторы и наоборот;

Максимальная рабочая температура

Этот параметр является стандартным для всех производителей и составляет 110 °C, что не позволяет использовать эти отопительные приборы в паровых системах отопления.

Особенности монтажа и эксплуатации

Боковые патрубки для подсоединения труб имеют внутреннюю резьбу диаметром ?”, расположены они по два с обоих боков. Тип подключения любой. Но при длине более 1400 мм одностороннее боковое или нижнее седельное подключение становится неэффективным. При повышенной длине рекомендуется диагональная подводка (подача с одной стороны сверху, отвод — с противоположной, снизу). Как подключить радиаторы читайте тут.

При установке радиатора с нижним подключением нельзя перепутать подачу с обраткой — греть не будет

В вариантах с нижним подсоединением (донным) теплоносителя нужно учесть, что подача — это второй от бокового края вход, «обратка» всегда находится с краю. Менять местами нельзя: ко входу подачи приварена трубка, которая транспортирует горячий теплоноситель до верхнего коллектора, а уже оттуда он растекается по всем вертикальным каналам.

Для монтажа панельных радиаторов «Прадо» производитель рекомендует использовать идущие в комплекте кронштейны: они разработаны специально для этих отопительных приборов. Их вставляют в специальные пазы на задней стенке панели. Кронштейнов может быть 2 или 3 в зависимости от длины батареи. Есть возможность установки на ножки, а не на стену. Но фирменные ножки заказываются отдельно.

Последовательность установки следующая:

  • на ровной подготовленной стене размечаются места установки кронштейнов;
  • кронштейны распаковываются;
  • укрепляются дюбелями или строительным раствором на стене;
  • на радиатор устанавливается кран «Маевского» (обязателен) или автоматический воздухоотводчик, если есть, термостат или заглушки, при необходимости, переходники;
  • в местах навешивания на кронштейны разрывается упаковка радиаторов, они устанавливаются на место;
  • подсоединяются трубопроводы подачи и отвода теплоносителя;
  • полностью полиэтиленовая упаковка снимается после окончания отделочных работ. Рекомендованные расстояния при монтаже панельных радиаторов разной глубины

Если установлены радиаторы с нижним подключением, чтобы при заполнении системы не образовывались воздушные пробки, нужно заполнять ее через «обратку», открыв при этом термостаты.

При использовании в качестве теплоносителя воды, она должна отвечать следующим параметрам:

  • кислорода не более 0,02 мг/кг;
  • железа до 0,5 мг/л;
  • других примесей не более 7 мг/л;
  • общая жесткость до 7 мг-экв/л.

Как и на большинство радиаторов (кроме чугунных), на стальные негативно влияют «сухие» простои без теплоносителя. Особенно плохо сказываются частые кратковременные сливы, например, при ремонте системы. Общая продолжительность нахождения отопительных приборов без воды не должна превышать 15 суток в год.

Стальные радиаторы совместимы с любыми типами труб, только с медными они должны соединяться через латунные или бронзовые фитинги и переходники.

Хороши эти отопительные приборы малой глубиной

Плюсы радиаторов Prado

Свою популярность эти батареи получили за счет качества и надежности в работе. Кроме того, они имеют такие преимущества:

  • Весит прибор Prado (радиатор) достаточно мало, и поэтому его доставка и установка проходит быстро и без особых проблем. В комплекте идут удобные и практичные крепления и кронштейны для установки прибора, а справиться с ней сможет любой желающий, прочитав инструкцию.
  • Такой вид отопительного прибора имеет высокую отдачу тепла и быстро нагревается.
  • Кроме того, внешне такой радиатор выглядит эстетично и может вписаться под многие типы интерьеров, а за счет особой белой краски он еще долго не потеряет своего белоснежного цвета.
  • За счет того, что производство происходит в России, цена вполне доступна для простых людей.
  • Одним из наиболее важных плюсов являются высокие опрессовочные параметры температуры и давления, а также гарантия, выдаваемая производителем, что дает уверенность в продолжительной работе прибора.

Преимущества батарей отопления Прадо и их разновидности

Термостатическая головка дает возможность регулировать температуру в помещении.

Продукция Prado считается достаточно интересной с точки зрения инженерии. Перед тем как принять решение о покупке, стоит рассмотреть не только технические характеристики изделий, но еще их достоинства:

  • привлекательный дизайн;
  • максимальная температура теплоносителя – 120 °C;
  • минимальная толщина, которая позволяет радиатору прятаться под подоконником;
  • высокая адаптивная способность;
  • наличие воздуховыпускной решетки и боковых панелей.

Но последние преимущества не всегда являются плюсами. Да, теплоотдача за счет конвекции увеличивается, привлекательность изделия тоже, а вот уход за ним, однозначно, нет. Пользователи отмечают, что из-за воздуховыпускной решетки пыль попадает в труднодоступные места отопительного прибора, что ухудшает его облик. Также читают: «Биметаллические батареи отопления Монолит».

Батарея отопления Прадо – современный радиатор, доступный потребителям в трех вариациях:

Classic-Z и Universal-Z – приборы, которые применяются, как правило, в медучреждениях. Потому такие радиаторы именуются «санитарными».

Первый тип («Классик») отличается тем, что подводка труб к устройству осуществляется сбоку. Он оснащен решетками для выпуска нагретого воздуха, которые расположены сверху. Модель универсал позволяет проводить подключение как удобно пользователю. Два варианта подводки – сразу 4 боковых входа и возможность нижнего подключения к системе отопления. Применяются исключительно для двухтрубного обогрева. Данная вариация оснащена термостатом, обладающим большим гидравлическим сопротивлением.

Модели с маркировкой «Z» – варианты, которые не оснащены кожухом. Они не имеют дополнительных ребер, боковых панелей и верхней решетки для увеличения конвекционной составляющей.

О том, как проводится продувка батарей отопления читайте в этой статье.

Выпускаемые модельные ряды

Стальные батареи отопления Прадо представлены на рынке несколькими модельными рядами. Их всего четыре, поэтому никаких мук выбора не будет – всё предельно легко и просто

Для эксплуатации в детских комнатах и зданиях медицинского назначения рекомендуется обратить внимание на гигиенические образцы

Classic с боковой подводкой

Радиатор Prado Classic станет надёжным и недорогим решением для обогрева вашего дома, гарантия на оборудование составляет 10 лет.

Серия Classic характеризуется боковой подводкой теплоносителя и оснащается защитными боковыми элементами и верхней решёткой. Данные радиаторы могут эксплуатироваться при температуре до +120 градусов и давлении до 9 атмосфер. Сфера применения – обогрев зданий любого назначения (от жилых до промышленных). Серия включает в себя следующие типы – 33, 30, 22, 21, 20, 11 и 10, высота – 300 и 500 мм, длина – от 400 до 3000 мм.

Тепловая мощность составляет от 210 до 4874 Вт для моделей высотой 300 мм и от 324 до 7656 Вт для образцов высотой 500 мм. Способы подключения – боковое, нижнее боковое или диагональное, в том числе с применением термостатических клапанов.

Universal с нижней подводкой

Данный модельный ряд от компании Прадо включает в себя радиаторы 10, 11, 20, 21, 22, 30 и 33 типов. Высота корпусов составляет 300 или 500 мм, длина – от 400 до 3000 мм. Максимальная эксплуатационная температура для модельного ряда составляет +120 градусов при давлении в контуре не выше 9 атмосфер. Отличие от предыдущей линейки – нижняя подводка, удобная в тех случаях, когда трубы отопительной системы утоплены в полы. По остальным характеристикам оба модельных ряда схожи вплоть до мелочей.

Панельные радиаторы «Прадо» — российские стальные батареи

Панельные радиаторы Prado (Прадо) — производятся в России на Ижевском ОАО НИТИ «ПРОГРЕСС». Они могут эксплуатироваться в одно- и двухтрубных системах с принудительной циркуляцией (с насосами). Могут использоваться для централизованного или индивидуального отопления. Температурный режим — любой, в том числе и низкотемпературный.

Конструкция

Батареи «Прадо» — это панельные отопительные приборы. Они состоят из двух штампованных заготовок, которые формуются под прессом из стального листа. Стандартная толщина листа 1,2 мм, по заказу изготавливаются модификации из стали 1,4 мм толщины (в названии модели присутствует буква «Т»). При штамповке формуются два горизонтальных канала — вверху и внизу, и вертикальные — по 3 штуки на 10 см длины.

Панельные радиаторы смотрятся неплохо

Вдоль вертикальных каналов две заготовки соединяются точечной сваркой (сварка производится с тыльной стороны и на лицевой панели не видна). Затем сплошным швом свариваются по периметру. Для увеличения теплоотдачи к тыльной стороне такой панели могут навариваться ребра, сформованные из стального листа толщиной 0,4-0,5 мм. Форма ребер напоминает букву «П».

В зависимости от количества панелей и наличия или отсутствия между ними дополнительных пластин с оребрением, панельные радиаторы одного размера имеют разную тепловую мощность, а также глубину и вес. Количество панелей и дополнительных конвективных ребер отображается в названии отопительного прибора. Тип 10 означает, что присутствует только одна панель с теплоносителем, тип 20 — две панели, 11 и 21 — одна и два панели с одним рядом ребер. Максимальное количество и панелей и ребер — 3.

Высота стальных радиаторов Prado — 300 мм и 500 мм, ширина от 400 мм до 3000 мм, глубина зависит от типа и изменяется от 72 мм до 174 мм.

Типы панельных стальных радиаторов и их краткое описание (Кликните по картинке для увеличения ее размера)

Ассортимент

Выпускается три линейки отопительных приборов:

  • Prado Classic (Прадо Классик) — радиаторы с боковыми стенками и верхними решетками для выпуска нагретого воздуха. Подключение — боковое, диаметр резьбы G ½.
  • Prado Universal (Прадо Универсал) имеют два варианта подключения. В каждой батарее есть четыре боковых входа, и нижнее подключение. Все патрубки диаметром ½”. Нижнее подключение может быть в правом и левом исполнении. Также радиаторы этой линейки поставляются укомплектованными встроенным термостатом.
  • Prado Classic Z и Prado Universal Z — варианты без кожухов и дополнительных ребер, боковых и верхних крышек. Их называют еще санитарными, так как они удовлетворяют санитарным нормам для медицинских учреждений (нет ребер и крышек, потому их легко мыть).

В стандартном исполнении все радиаторы изготавливаются из стали толщиной 1,2 мм, в модификациях из 1,4 мм в названия добавляется буква «T». Например, Prado Classic Т, Prado Universal Z Т.

Это модель • Prado Universal с терморегулирующим вентилем

Прадо Классик использоваться могут в системах с любым типом разводки, «Прадо Универсал» предназначены для использования в двухтрубных системах. Они оснащены термостатом с большим гидравлическим сопротивлением. Для установки в однотрубные системы необходим специальный терморегулятор с малым гидравлическим сопротивлением. Если вы планируете установить прибор подобного типа в однотрубную систему, приобретайте вариант «Классик» и ставьте термостат с большим проходным сечением.

Область применения и технические характеристики

Панельные радиаторы «Прадо» изготавливаются из стали, а она подвержена коррозии. Потому устанавливать их можно только в системах закрытого типа. В таких системах стальные батареи хорошо себя проявляют и служат долго.

Планируя замену отопления в многоэтажных домах, необходимо в первую очередь уточнить в эксплуатационной организации параметры системы для вашего дома. От ее состояния зависит тип отопительных приборов, которые вы можете поставить в своей квартире.

Сегодня многоэтажки отапливаются по нескольким схемам. Если дом подсоединен по независимой схеме или имеется собственная система водоподготовки, то установить можно радиаторы из любого материала, в том числе и из стали. Если система зависимая, и дом подключен напрямую, то необходимо уточнить параметры теплоносителя и его качество.

Вид сверху

Стальные радиаторы Prado могут устанавливаться в системах со следующими показателями:

Особенности конструкции и характеристика батарей Прадо

Панельная батарея — это монолитное изделие, повысить ее тепловую мощность невозможно.

Современная батарея отопления Прадо – это панельный радиатор для системы обогрева жилого дома или административного здания. Они изготовлены из двух штампованных стальных панелей. Делаются эти заготовки под фигурным прессом. При этом выдерживается стандартная толщина панелей – 1,2 мм. Если возникает необходимость в утолщенных стенках, то «Прогресс» готов выпустить по индивидуальному заказу модели с толщиной листа 1,4 мм. Данный показатель указывается при штамповке на каждом приборе. Интересная статья: «Какие батареи лучше: биметаллические или чугунные».

Для радиаторов Прадо характерна П-образная форма ребер. На тыльной стороне прибора могут навариваться дополнительные ребра, что отличает некоторые вариации от других. Делается это для увеличения показателя теплоотдачи отопительного прибора. Каждый отдельно взятый тип батареи характеризуется присущей только ему тепловой мощностью, весом, глубиной. Также они отличаются между собой числом панелей и наличием перфорированных пластин.

Исходя из конструкции, батареям Прадо присущи следующие характеристики:

  • тип 10 (без ребер) отличается простотой сборки;
  • тип 11 (имеет 1 ряд ребер и верхнюю решетку) характеризуется повышенной теплоотдачей;
  • тип 20 состоит из двух стальных панелей, не имеет дополнительно установленных ребер;
  • типы 21 и 22 (имеют 1 и 2 ряда ребер) имеют такую же конструкцию, как и предыдущая модель;
  • тип 33 считается наиболее мощным прибором компании, отличается улучшенным дизайном.

Продукция компании рассчитана на максимальное рабочее давление до 9 бар. Радиаторы будут разрушаться уже при давлении 22,5 атм.

Если профилактически проводится чистка газового котла отопления, то оборудование прослужит дольше. Подробнее здесь.

Радиаторы Prado для отопления дома

´Игорь

4 года назад

Здравствуйте. Три года назад мы с семьёй решили перебраться из квартиры в частный дом. Дом строили не сами, а наняли строительную компанию. Ею в доме были установлены стальные панельные радиаторы «Прадо». Радиаторами пользуемся уже три года. Прожили три зимы. Многое очень нравится, но есть и не большие минусы, но о них я напишу ниже. Площадь дома больше, чем площадь квартиры, а размер радиаторов не велик. По началу, думал, что радиаторы не смогут отапливать такую площадь, или котёл будет работать на максимуме весь год. Но мои опасения не сбылись. При не большой толщине радиаторов Зимой в доме было всегда тепло, а котёл всё время работал в пол силы. Из чего я сделал вывод, что радиаторы марки «Прадо» имеют высокую теплоотдачу. Тем как радиаторы выполняют свою функцию, я очень доволен и никаких нареканий нет. Собранны радиаторы на славу. Все детали прочно соединены между собой. Сборка выполнена прилежно. Отсутствуют острые края и не ровности на поверхности радиатора. Качество радиаторов на высоте. Но вот и дошли до минусов. Они не такие уж и страшные. На мой взгляд. Внешний вид самый обычный ничего особенного нет. Всё выполнено достаточно трафаретно и привычно для панельных радиаторов. Это лишь моё мнение, но я ничего особенного в дизайне не увидел. Но дизайнерские излишки это скорее приятное дополнение к радиаторам, чем их необходимая черта. Их главная задача греть и с ней радиаторы марки «Прадо» справляются замечательно. Довольно не плохо вписываются в обстановку комнаты. Покрашены радиаторы в белый цвет, который не бросается в глаза. Но стоит отметить, что, не смотря на довольно банальный цвет радиаторов, лакокрасочные работы выполнены достаточно качественно. В итоге внешним видом я доволен, хотя можно было придумать и по интереснее, но повторюсь это не главное, покупали не для того, чтобы смотреть. Может для кого-то внешний вид и имеет значительный вес при выборе радиаторов. Чистить радиаторы не сложно достаточно простого пылесоса. Поэтому особых трудностей с уборкой не возникает. При регулярных уборках радиатор никогда не превратится в пылесборник и не потеряет эффективности в работе. В заключении хотелось бы сказать. Радиаторами я доволен

Радиаторы собраны качественно и отлично греют, а недочёты по поводу банального внешнего вида многие не будут принимать во внимание. Куда большое значение для меня играет их доступность по стоимости и соотношение цена-качество. Особенно в последнее время это играет большую роль

А также тот факт, что их производят в России, частично склонил меня к выбору этих радиаторов. Посоветовал бы я эти радиаторы друзьям и близким и обычным, рядовым покупателям? Конечно!

Особенно в последнее время это играет большую роль. А также тот факт, что их производят в России, частично склонил меня к выбору этих радиаторов. Посоветовал бы я эти радиаторы друзьям и близким и обычным, рядовым покупателям? Конечно!

Ответить

Увеличение теплоотдачи батарей

Мы выяснили, как настраивать температуру радиаторов отопления с помощью терморегуляторов. Однако следует учитывать, что все приспособления для регулировки могут уменьшать степень нагрева отопительного прибора, но не способны заставить его отдавать большее количество тепла.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Как установить полотенцесушитель в ванной самостоятельно

Если радиаторы в квартире нуждаются не в снижении, а в увеличении температуры, можно прибегнуть к мерам, способным изменить ситуацию.

  1. Минимальное вмешательство, которое поможет батареям стать горячее, – это прочистка труб и фильтров и освобождение радиаторов от воздушных пробок.
  2. Изменение схемы подключения. Наиболее эффективным считается диагональный монтаж отопительных элементов, самые большие теплопотери наблюдаются при нижнем подключении.
  3. Добавление дополнительных секций.
  4. Установка в радиатор ТЭНа.

Подводим итоги

Стоит понимать, что батареи отопления Прадо – надежные устройства, которые можно эксплуатировать в условиях РФ. Они характеризуются быстрым нагревом панелей и презентабельным обликом. Кроме того, вес изделий достаточно мал, что упрощает их транспортировку и ручную погрузку/выгрузку. Отечественный производитель позаботился, чтобы стоимость отопительных приборов была невысокой, что повлияло на их доступность.

Но все же стальные радиаторы Prado имеют и недостатки – быстрое охлаждение, плохая терморегуляция. Отмечается и не всегда качественно выполненная лакировка некоторых моделей. Все это не позволяет использовать их в квартирах класса люкс. С другой стороны, благодаря невысокой стоимости, продукция Прадо на отечественном рынке считается одной из оптимальных для выбора.

Для создания комфортных условий в квартире часто возникает необходимость в изменении температуры отопительных приборов. Каким образом можно это сделать? Нужно понимать, что интенсивность нагрева зависит не только от температуры горячей жидкости, но и от того объема, который поступает в радиатор. Поскольку на теплоноситель в централизованной системе обогрева самостоятельно повлиять невозможно, регулировка температуры батарей отопления происходит благодаря изменению объема жидкости, проходящей через прибор.

С помощью батарей отопления с температурным регулятором можно:

  • экономить на оплате (при наличии индивидуальных счетчиков тепла в квартире);
  • поддерживать в каждой комнате свой температурный режим;
  • избежать сквозняков от открытых форточек и отказаться от одеял на радиаторах при слишком высокой температуре нагрева.

Чаще всего регуляторы устанавливают на батареи в помещениях, где часто меняется температура – в кухне, комнатах на солнечной стороне дома. Также они могут потребоваться там, где нужно постоянно поддерживать комфортный температурный режим, – в детской, спальне.

Внимание! Не все виды систем центрального отопления допускают настройку радиаторов. Отрегулировать батареи в многоэтажных домах, в которых подача теплонесущей жидкости происходит вертикально сверху вниз, невозможно. Изменение температуры радиаторов с помощью регулирующего клапана доступно в зданиях с однотрубной и двухтрубной отопительной системой

Изменение температуры радиаторов с помощью регулирующего клапана доступно в зданиях с однотрубной и двухтрубной отопительной системой.
