Радиаторы отопления с нижним подключением

Где встречается

Давайте выясним, где раньше встречалась подобная схема подключения полотенцесушителя к системе отопления.

В высотных домах

Квартиры в «хрущевках» всегда были далеки от идеала, но их строили больше по идейным соображениям — чтобы расселить бараки и коммуналки. А поскольку все новые жилые массивы переводились на централизованное отопление, то вполне логично, что в ванной комнате отопительный прибор совместили с полотенцесушителем.

У подобной конструкции есть свои достоинства и недостатки.

Плюсы:

  • Полотенцесушитель выполнял роль отопительного прибора;
  • Запускался в работу только в зимний период, летом – отключался;

Минусы:

  • Громоздкая конструкция;
  • Дополнительно взималась плата за его наличие (в отопительный сезон).

За дополнительные удобства нужно платить.

Подобная установка полотенцесушителя требовала прокладки отдельной ветки в подвальном помещении, но такие «дополнительные затраты» государства с лихвой перекрывались отказом от лифтов и мусоропроводов. Напомню, что цена 1 м 2 такого жилья обходилась государству всего в 95 рублей (цены 60-х).

Существовало 2 способа, как подсоединить полотенцесушитель к отоплению, и где его расположить в квартире.

  • Из подвала подающая труба заходила в квартиру первого этажа;
  • Из квартиры верхнего 5-го этажа через подъезд она попадала в соседнюю квартиру;
  • Оттуда через все этажи обратно в подвал.

Какой-либо запорной арматуры в квартирах нет — вентили были только на подающей трубе и обратке в подвальном помещении.

Обратите внимание : это был самый неудобный вариант подключения из-за особенностей совмещенного помещения

Дом серии 1-464 – типичный образец «хрущевки».

Наиболее распространенными же, у которых подключение полотенцесушителя осуществлялось не от горячей воды, а от отопительной системы были:

  • серия 1-434С – год постройки 1958-1964;
  • серия 1-434 – год постройки 1958-1967;
  • серия 1-335 – год постройки 1963-1967.

В зависимости от проекта видоизменялась и схема подключения полотенцесушителей.

В частных домах

Централизованное горячее водоснабжение в 60-е годы в подавляющем большинстве частных домов отсутствовало. В индивидуальном порядке оно осуществлялось с помощью дровяного котла типа «Титан», который перед применением растапливался.

Соответственно, подключить полотенцесушитель к такой системе горячего водоснабжения было просто невозможно:

Водонагреватель Титан в ванной комнате частного домовладения.

С появлением водяного отопления в частных домах появилась возможность установки и водяного полотенцесушителя:

Установка удлинителя потока в радиатор отопления

Для монтажа радиатора отопления необходимы такие составляющие, как сам радиатор, фитинги, вентили, крепежи, фильтр на водной основе, бак, коллекторные распределители.

Фитинги для радиаторов отопления являются соединительной частью трубопровода, у которой с одной стороны находится резьба, а противоположной стороной элемент соединения помещается на трубу и закрепляется гайкой.

Но бывают фитинги и без резьбы, тогда их назначение сводится к тому, чтобы соединить две трубы с одинаковыми диаметрами или сделать разводку труб одного сечения.

При помощи соединительных элементов осуществляются переходы на разные диаметры труб, создаются разветвления, места расхождения трубопровода, соединение отдельных элементов.

Не стоит покупать самые дешевые модели. Несмотря на то, что это маленькие детали, от них зависит вся работа радиатора отопления. Эти элементы инженерных сетей отопления играют очень важную роль в работе всей конструкции, чаще всего именно от них зависит срок службы системы отопления. Лучше выбирать между бронзой или латунью в качестве материала.

Монтаж радиатора отопления

Монтаж системы отопления происходит следующим образом:

  1. первым делом радиатор крепится на стену. Для этого необходимо просверлить отверстия для установки кронштейнов. Они необходимы для того, чтобы закрепить конструкцию;
  2. после установки радиатора отопления вкручиваются фитинги.Подачу горячей воды обязательно нужно делать внизу конструкции, выход – в любой части. Если сделать вход и выход в одной части радиатора, тогда он не будет нагреваться снизу;
  3. производится монтаж труб;
  4. в конце монтажа системы отопления монтируется насос.

Установка фитингов: дело тонкое

Может показаться, что фитинги для системы отопления установить не составит труда. На самом деле, могут возникнуть трудности из-за большого разнообразия моделей труб и самих фитингов, часто их резьба может не совпадать

Поэтому очень важно знать, как соединить резьбовые соединения, чтобы все было герметично

Первый вариант – использовать резьбоуплотнительную фторопластовую пленку (ФУМ). Ее необходимо плотно намотать толстым слоем на резьбу. Здесь необходимо иметь опыт, чтобы затянуть все до упора. Часто бывает, что пленка может съехать и не заходить под резьбу.

Поэтому существует второй вариант – использование специальной нити, которую наматывают так, чтобы она не выглядывала из-под резьбы, и закручивают резьбовое соединение. После этого рекомендуется оставить конструкцию примерно на 12 часов.

Прежде чем наматывать нить, надо вкрутить резьбу детали в трубопровод для проверки того, что резьбы не имеют каких-то неисправностей. Фитинги для подключения радиаторов отопления должны вкручиваться свободно.

После этого наматывается нить и окончательно закручивается фитинг. Нить наматывается вкось так, чтобы она постоянно пересекала резьбу. Необходимое число витков обычно указывается на упаковке, но рекомендуется увеличивать это число в несколько раз.

Далее необходимо отрезать трубу нужного размера, оставляя немного на запас.

Теперь с помощью фитинга присоединяется часть трубопровода.

Полипропиленовые трубы: какие фитинги выбрать?

В строительных магазинах предлагаются разнообразные фитинги для полипропиленовых труб отопления. Нужную модель выбрать не так сложно – благодаря большому выбору соединительных элементов, имеющих различный размер. Они делятся на детали без резьбы и с резьбой, которые, в свою очередь, могут быть цельными и разборными.

Какие радиаторы используются


К преимуществам стальных панельных радиаторов относят небольшой вес и привлекательные внешние характеристики Для нижнего подключения существуют некоторые требования, которым должны соответствовать радиаторы, так как в этом случае теплоноситель распределяется по сплошной зоне и привычные секционные конструкции здесь не подойдут.

Панельные

Производятся из алюминиевых сплавов. Специальные П-образные ребра увеличивают площадь нагрева и теплоотдачи. Лицевая сторона сделана в виде цельной панели. К главным преимуществам такой батареи относят: небольшой вес, привлекательные внешние характеристики, экономия энергоресурсов, невысокая цена, широкий ассортимент моделей, долговечность.

Для социальных учреждений: больниц, школ, детских садов выпускаются специальные варианты с более гладкой поверхностью, которые облегчают регулярный уход.

Из профилированной стали


Трубчатый радиатор из стальной профильной трубы Простые по конструкции панели прямоугольной формы могут быть разного размера. Батарея состоит из нескольких пластин соединенных сваркой, внутри которых размещены вертикальные продолговатые каналы, предназначенные для циркуляции горячей жидкости. Для повышения теплоотдачи используются П-образные стальные ребра.

Такая батарея обладает целым рядом достоинств: длительный срок службы, более 25 лет, совместимость с большинством типов котлов, нет строгих ограничений по выбору теплоносителя, эстетичность, простота монтажа.

Так как радиаторы из профилированной стали склонны к быстрому загрязнению, во время монтажа рекомендуется параллельно устанавливать грязевые фильтры.

Разновидности

Все отопительные приборы с возможностью нижней установки делятся на три типа.

Биметаллические

Конструкция устройств отличается наличием конвекционных пластин. Места подсоединения оборудования находятся в четырех точках. Простота и универсальность эксплуатации делает их лидерами продаж. Показатель тепловых потерь не превышает 15%. В случае уменьшения мощности нагрева можно настроить термостат вручную.

В производстве биметаллических радиаторов используют высокопрочные металлы: сталь и алюминий. Сталь хорошо контактирует с теплоносителем, а алюминий нужен в качестве теплопроводного элемента.

Радиаторы такого типа бывают монолитными либо разборными. Применение первых считается рациональным при работе с высоким давлением. Такие конструкции более надежные, а значит, риск аварии сведен к минимуму.

Панельные

Бывают гладкими или рифлеными. Их конструкция подразумевает нижнее подведение к системе отопления без диагонального или верхнего подключения. Единственный минус – соединительные элементы для подключения приобретаются отдельно.

Трубчатые стальные

Считаются очень эффективными в использовании, так как обладают высокими показателями теплоотдачи. Наиболее качественными признаны изделия немецкого и итальянского производства, в которых есть возможность одностороннего подведения.

Производители

Среди множества брендов хорошо себя зарекомендовали следующие торговые марки:

Лидея (Россия). Данный производитель получил много положительных отзывов, так как вся его продукция отличается высоким качеством отделки. Панели радиаторов покрываются уникальным двухслойным лаком, и приборы могут работать в однотрубной и двухтрубной системе отопления.

  • Biasi S. p. A. (Италия). Радиаторы этой компании создаются по последним технологиям, поэтому их теплоотдача высокая, и нагрев помещений осуществляется мгновенно. Устройства могут также работать и при низких температурах, предел их рабочего давления составляет 9 бар.
  • Korado (Чехия). Батареи имеют как одну, так и две или три панели. Главной особенностью изделий является их широкая цветовая гамма, малый объем теплоносителя, удобные кронштейны. Предел давления достигает 8,7 бар, а вода нагревается до +110 С.

Использование радиаторов с нижней подводкой

Данный метод является не только самым эффективным, но и самым приемлемым в эстетическом плане. К плюсам данного подключения можно отнести:

возможность установки переходника направления потока;

Переходник направления потока

  • отсутствие необходимости в покупке подходящего терморегулятора – он уже имеется на радиаторе;
  • то, что оба патрубка от батареи идут в стену или пол.

Подводка труб в стене

Однако есть и минусы, среди которых:

  • необходимость в установке воздухоотводчика на каждом радиаторе;
  • необходимость в постоянном использовании циркуляционного насоса;
  • меньшая равномерность прогрева, более низкая эффективность;
  • невозможность использования для самотечных отопительных систем.

Нужно стравливать воздух с батареи

Узел нижнего подключения радиатора – преимущества использования

Арматура для радиаторов, с помощью которой производится подсоединение снизу, предназначена для использования в стальных панельных теплообменниках и не подходит для алюминиевых секций радиаторов – благодаря этому стальные виды оказывают им высокую конкуренцию. Нижнее включение по сравнению с другими типами имеет следующие преимущества использования арматуры:

  • Экономия трубных материалов и отводов – в конструкции пола или на стене для присоединения радиатора имеются только два коротких вывода, трубы не идут к его верхнему входному отверстию.
  • Соединение внизу обладает эстетичностью, а если трубопровод выходит из стены, его практически не видно под корпусом и оно не мешает мыть напольное покрытие.
  • Запорно регулирующая арматура (краны шаровые или вентили) в “бинокле” позволяет управлять интенсивностью поступающей в теплообменник жидкости, а при полном ее перекрытии снимать батареи для обслуживания или ремонта.
  • Узел нижнего подключения с вертикальным байпасом равномерно распределяет воду по радиатору с обогревом его наиболее холодных верхних углов, которое наблюдается при нижнем подсоединении. Также при однотрубной разводке байпас способствует выравниванию температур входящего и обратного потоков, что свою очередь приводит к равномерному нагреванию встроенных в линию приборов.

Рис. 2 Установленные прямой и угловой 3/4 дюймовые нижние фитинги

Особенности подключения нижней подводки

Отопительные системы частных домов выполняются по однотрубным и двухтрубным схемам. У каждой из этих схем есть свои преимущества и недостатки, о которых мы еще поговорим в рамках нашего обзора. Что касается радиаторов, то они могут подключаться к отопительным системам следующими способами:

  • одностороннее подключение – подводящие и отводящие трубы располагаются сбоку;
  • диагональное подключение – подводящая труба располагается в верхней части с одного бока, а отводящая – в нижней части с другого бока;
  • нижнее подключение – подводящие и отводящие трубы располагаются в нижней части, с одной или обеих сторон.

Боковое, диагональное и нижнее подключения.

Одностороннее подключение чаще всего используется в многоэтажных домах. Теплоноситель спускается с чердака вниз, последовательно проходя квартиры – оба стояка идут параллельно. Естественно, что самым оптимальным здесь будет именно боковое подключение. Что касается диагонального способа, то он применяется в постройках любого типа, как в многоэтажных домах, так и в частных домовладениях. Диагональное подключение обеспечивает сравнительно равномерное распределение теплоносителя и максимальную теплоотдачу.

Что касается нижней подводки, то она не может похвастаться высокой теплоотдачей, но характеризуется сниженным гидравлическим сопротивлением. Для чего же тогда нужна нижняя подводка, если она снижает тепловую мощность? Все дело в том, что такой способ подключения позволяет упрятать трубы в пол или в стены. В этом случае подводящая и отводящая трубки располагаются в нижней части каждого радиатора, с правой и левой стороны.

Несмотря на некоторые недостатки нижней подводки, она активно используется в частных домах, позволяя скрыть непрезентабельные трубы отопления в стенах.

Также встречаются батареи, в которых отверстия для подключения отопительных труб располагаются рядом друг с другом. Для их монтажа нужен узел нижнего подключения радиаторов. Он включает в себя миниатюрные шаровые краны, позволяющие отрегулировать поступление теплоносителя или полностью перекрыть его подачу. Существуют узлы как для однотрубных, так и для двухтрубных отопительных систем. Первые включают в себя встроенные байпасы, позволяющие компенсировать потери тепла, образуя схему «ленинградка».

Узел нижнего подключения радиаторов позволяет сделать процедуру стыковки элементов отопительной системы более легкой и упрощает снятие батарей для их последующего ремонта. Кроме того, подключение получается максимально компактным и миниатюрным. Если трубы выходят из стены, используются Г-образные узлы.

Выбор радиаторов

В паре с полипропиленом традиционно используются алюминиевые секционные радиаторы.

Алюминиевые радиаторы с разным межосевым расстоянием подводок.

С чем связана столь однозначная инструкция?

Чем хуже чугунные, стальные или биметаллические изделия?

  • Цена алюминиевых радиаторов ниже. чем у любых аналогов, исключая разве что сделанные своими руками из стальных труб регистры .
  • Благодаря высочайшей теплопроводности алюминия все оребрение секций имеет одинаковую температуру. что обеспечивает максимальную теплоотдачу при минимальных габаритах отопительного прибора.
  • Переплата за обладающий сопоставимыми тепловыми характеристиками биметаллический радиатор бессмысленна. поскольку прочность любого контура равна прочности его наиболее слабого звена. В нашем случае слабым звеном будет полипропилен.

Подключение алюминиевых радиаторов полипропиленовыми трубами подразумевает их комплектацию запорной арматурой. Какой и зачем?

Простейший и наиболее дешевый вариант — пара вентилей. Лучше — шаровых: в отличие от винтовых и пробковых, они исключительно надежны, всегда сохраняют герметичность и не требуют обслуживания. Вентиля выполняют единственную функцию — позволяют при необходимости полностью отключить отопительный прибор для ремонта или замены.

Батарея укомплектована парой шаровых вентилей.

Продвинутый вариант — комплектация батареи дросселем или парой дросселей.

Зачем они нужны?

  • Дроссель позволяет вручную уменьшить теплоотдачу прибора при высокой температуре в комнате.
  • Пара дросселей используются в тех случаях, когда двухтрубной системе требуется не только регулировка, но и балансировка — ограничение потока через ближние к котлу или насосу радиаторы. Для балансировки обычно используется дроссель на обратной подводке, для регулировки температуры в комнате — на подаче.

Наконец, наиболее удобный в плане удобства эксплуатации (но и самый дорогостоящий) вариант — соединение радиатора с полипропиленовой трубой с использованием термостатического клапана и термоголовки.

Термостат использует уже знакомое нам температурное расширение некоторых сред: при нагреве (и увеличении линейных размеров сильфона в корпусе термоголовки) он закрывает клапан, ограничивая подачу теплоносителя; при охлаждении клапан открывается. Тем самым обеспечивается постоянная температура в помещении при любом изменении внешних условий — погоды на улице или параметров теплоносителя.

Термостат не должен находиться в восходящем потоке теплого воздуха от радиатора или подводки.

Заметьте: в двухтрубной системе отопления термостат часто комплектуется балансировочным дросселем на второй подводке.

Кроме запорных и регулировочных кранов, при нижнем подключении радиаторы комплектуются воздушниками — кранами для стравливания воздуха после сброса контура.

В роли воздушников могут выступать:

  1. Краны Маевского. Их преимущества — компактность и дешевизна.
  2. Обычные вентиля или водоразборные краны, установленные в верхнюю проходную пробку радиатора. Они удобны высокой пропускной способностью: через вентиль воздух стравится куда быстрее.
  3. Автоматические воздухоотводчики, удаляющие из контура пузыри воздуха без участия владельца.

Какими фитингами и как соединить радиатор отопления с полипропиленовой трубой?

Врезка в горизонтальный розлив выполняется через муфтовый тройник с переходом диаметра. Типичный диаметр розлива в контуре разумной длины с принудительной циркуляцией — 25 — 32 мм; наружный диаметр подводки к отдельному отопительному прибору — 20 мм.

Врезка в розлив выполнена муфтовыми сварными тройниками.

  • Переходники со сварной муфты на резьбу размером 1/2 дюйма позволяют подключить вентиля, дроссели или термостатические клапана.
  • Для соединения запорной арматуры с радиаторными пробками используются американки — быстроразъемные фитинги с накидными гайками и резиновыми прокладками. Они позволяют сократить время демонтажа радиатора до 30 — 45 секунд.

На фото — комбинированное решение: шаровый кран с американкой.

Виды нижней подводки труб

  1. Односторонняя. При односторонней подводке две трубы отопительного прибора выходят с одной стороны. В данном случае горячая вода проходит через верхнюю пробку радиатора, а холодная отводится через нижнюю, которая размещена рядом с верхней пробкой.
  2. Разносторонняя. В случае разносторонней подводки труба с горячей водой входит с одной стороны, а холодная отводится с другой противоположной. Для индивидуальных систем отопления идеально подходит именно этот вид подводки. Большим плюсом здесь является то, что вода поступает к приборам отопления в любом направлении: снизу — вверх, сверху — вниз, снизу — вниз. У разносторонней подводки, меньше протяжённость подающей и обратной линий. Выбор зависит от уровня теплоотдачи, которую наиболее целесообразно получить для помещения.

Состав биметаллических радиаторов содержит в себе 2 разных металла — сталь и алюминий. Алюминий служит для передачи тепла в помещение, этот материал известен хорошей теплопроводностью. Сталь выполняет функцию контакта с теплоносителем. Конвективные оребрения также изготовлены из алюминия, они необходимы для увеличения теплоотдачи отопительного прибора.

Секционные биметаллические радиаторы бывают:

  • разборные;
  • монолитные.

Для примера мы рассмотрим наглядный пример одного из них, который носит название Рифар. Создан этот радиатор в Южной Корее, страна славится хорошим качеством выпускаемого товара.

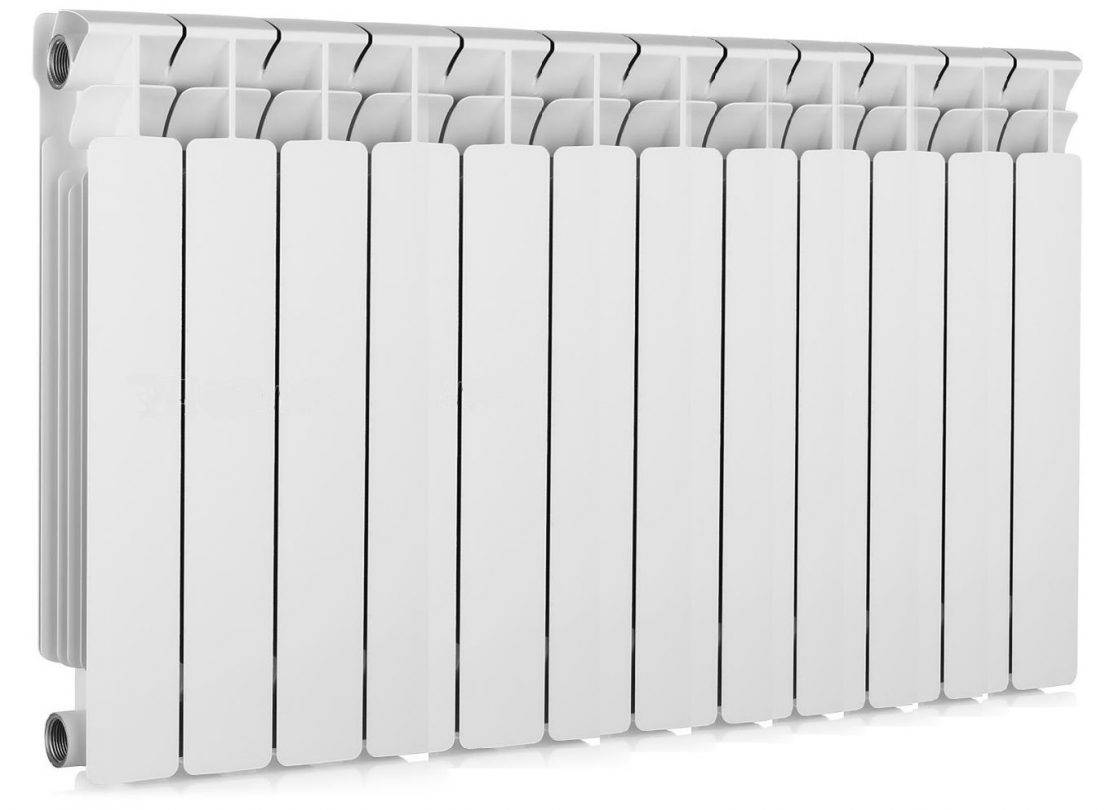

Рифар — радиатор с неразборной конструкцией. Трубы из стали с алюминиевым оребрением, они являются одним целым со стальным коллектором. Этот радиатор выдерживает давление до 150 атмосфер, такая мера безопасности признана лучшей, ведь даже при гидравлическом ударе давление в несколько раз меньше.

Рифар долговечный и высоконадёжный отопительный радиатор, он прослужит много лет благодаря своим современным качествам

Важно, чтобы вода в системе была подготовленной, в ней недопустимо нахождение кислорода. Испытания показали, что в случае несоблюдения правил отопительный прибор прослужит не более 3 лет

Толщина стенки радиатора Рифар 2, 5 мм, это гарантирует длительную работу в любых условиях. Гидравлическое сопротивление минимально, так как достигнут правильный диаметр коллекторов.

Схема подключения узла

Подсоединение нижнего узла выполняется по нескольким схемам.

Через байпас


Байпас снижает теплопотери примерно на 20%, чем экономит денежные средства

Байпасная реализуется посредством:

  • Встроенного канала с регулируемым диаметром отверстия. Его можно подсоединить к однотрубным коммуникациям для равномерного распределения температуры воды. При помощи гаек-эксцентриков можно подключить трубные отводы с любой осевой дистанцией.
  • Вынесенного элемента для повышения температуры на входе с последующим выравниванием в системе. Трубку подключают через фитинг со встроенным терморегулятором. Теплоноситель будет через байпас направляться наверх батареи и стекать вниз. Для регулировки обратки в верхнюю часть встраивается спускник воздуха.

Через инжектор

Инжекторный, или нижний боковой метод предусматривает наличие специальных приборов. Инжекторы выполняются в виде патрубка, установленного в корпус трубы на выходе. Особенность схемы – направление горячего теплоноситель в батарею через вход около патрубка и возврат через него на обратку. Сбоку инжекторного устройства находится клапанный регулятор, винт или автоматический терморегулятор.

Разводка Тихельмана


Разводка Тихельмана не дает теплоносителю полностью охлаждаться

Актуальна для однотрубной системы отопления. Основная линия дооснащается попутной разводкой с одинаковым общим расстоянием для линий подачи и обратки.

Использование удлинителей потока

Устройство монтируется внизу, отводов наверх не имеет. Теплоноситель циркулирует, перемещаясь до середины батареи, а затем выходит в конце. Он поднимается и выталкивает воду через патрубок выхода. Удлинители потока не применяются в самотечных коммуникациях.

Использование переходника

Элемент вкручивается внизу, наверх направляется нержавеющий патрубок. Отопительные трубы на переходник подсоединяются снизу.

Лучшие модели батарей для систем отопления

Пользователи особо отмечают несколько видов изделий. Если стоит вопрос, как выбрать радиаторы отопления, следует просмотреть рекомендации и отзывы от покупателей, а также список оборудования, которое уже пользуется спросом.

Биметаллические:

  • SIRA RS Bimetal 500. Цена от 80$ (6000 руб.) Если выбирается модель с хорошей теплоотдачей, то батареи показывают до 210 Вт от одной секции. Крупная сборка позволит прогреть комнату до 40 м2, показатель рабочего давления до 40 атм., приборы можно ставить в автономные, центральные системы.
  • Global Style Plus 500. Цена от 100$ (6500 руб.). Гарантия от производителя 25 лет, сборка 12 секций, мощность 2280 Вт. Радиатор в одиночку обогреет помещение до 37 м2. Максимальный прогрев воды до +110 С, рабочее давление 35 атм., приборы пригодны для установки в любые системы отопления.
  • Rifar Monolit 500. Стоимость от 65$ (5600 руб.). Выдерживаемое рабочее давление 100 атм., предельная теплопередача 2744 Вт, если стоит вопрос, у каких радиаторов лучшая теплоотдача при прочих равных достоинствах, то эти модели как раз отвечают всем требованиям. Гарантия до 25 лет, нагрев теплоносителя до +135 С, чтобы батарея работала исправно, хватит 1 стакана (200 мл) теплоносителя.

Алюминиевые:

  1. Термал РАП-500. Давление 24 атм., стоимость от 40$ (3000 руб.), максимальный прогрев воды до +130 С, теплопередача секции от 252 Вт, давление в 60 бар. Батарею можно ставить в автономную систему отопления.
  2. Rifar Alum 500. Прогрев теплоносителя до +135 С, стоимость от 40$ (2500 руб.), мощность секции до 183 Вт, сборка из 16 секций прогреет площадь до 26 м2. Чтобы запустить оборудование в работу хватит 270 мл теплоносителя.

Стальные:

  • Purmo Compact 22 500. Мощность 5527 Вт, чего достаточно для прогрева комнаты в 50 м2, цена от 100$ (6500 руб.), покрытие со временем может изменить цвет, следует регулярно осматривать и подтягивать стыки.
  • Buderis Logatrend K-Profil 22500 – немецкий производитель предлагает батареи с максимально допустимым прогревом теплоносителя до +120 С. Цена от 65$ (5000 руб.). Высокая надежность, прочность – плюсы, требовательность к чистоте теплоносителя – минус.

Чугунные:

Однотрубная схема (квартирный вариант)

Такая схема подключения очень распространена в многоквартирных домах (от 9-и этажей и выше).

Одна труба (стояк) опускается с технического этажа проходит, все этажи и попадает в подвал, где входит в трубу обратки. В такой системе подключения, будет тепло в верхних квартирах, так как, пройдя все этажи и отдав тепло, к низу, вода в трубе остынет.

А если нет технического этажа (5-и этажные дома и ниже), то такую систему «кольцуют». Одна труба (стояк), подымается с подвала проходит все этажи, идет по квартире последнего этажа в соседнюю комнату и опускается, так же через все этажи в подвал. В таком варианте не известно кому повезло. На первом этаже в одной комнате, может быть тепло, там где труба подымается, а в соседней комнате холодно, там где та же труба опускается, отдав тепло всем квартирам.

Лучшие модели батарей для систем отопления

Пользователи особо отмечают несколько видов изделий. Если стоит вопрос, как выбрать радиаторы отопления, следует просмотреть рекомендации и отзывы от покупателей, а также список оборудования, которое уже пользуется спросом.

Биметаллические:

  • SIRA RS Bimetal 500. Цена от 80$ (6000 руб.) Если выбирается модель с хорошей теплоотдачей, то батареи показывают до 210 Вт от одной секции. Крупная сборка позволит прогреть комнату до 40 м2, показатель рабочего давления до 40 атм., приборы можно ставить в автономные, центральные системы.
  • Global Style Plus 500. Цена от 100$ (6500 руб.). Гарантия от производителя 25 лет, сборка 12 секций, мощность 2280 Вт. Радиатор в одиночку обогреет помещение до 37 м2. Максимальный прогрев воды до +110 С, рабочее давление 35 атм., приборы пригодны для установки в любые системы отопления.
  • Rifar Monolit 500. Стоимость от 65$ (5600 руб.). Выдерживаемое рабочее давление 100 атм., предельная теплопередача 2744 Вт, если стоит вопрос, у каких радиаторов лучшая теплоотдача при прочих равных достоинствах, то эти модели как раз отвечают всем требованиям. Гарантия до 25 лет, нагрев теплоносителя до +135 С, чтобы батарея работала исправно, хватит 1 стакана (200 мл) теплоносителя.

Алюминиевые:

  1. Термал РАП-500. Давление 24 атм., стоимость от 40$ (3000 руб.), максимальный прогрев воды до +130 С, теплопередача секции от 252 Вт, давление в 60 бар. Батарею можно ставить в автономную систему отопления.
  2. Rifar Alum 500. Прогрев теплоносителя до +135 С, стоимость от 40$ (2500 руб.), мощность секции до 183 Вт, сборка из 16 секций прогреет площадь до 26 м2. Чтобы запустить оборудование в работу хватит 270 мл теплоносителя.

Стальные:

  • Purmo Compact 22 500. Мощность 5527 Вт, чего достаточно для прогрева комнаты в 50 м2, цена от 100$ (6500 руб.), покрытие со временем может изменить цвет, следует регулярно осматривать и подтягивать стыки.
  • Buderis Logatrend K-Profil 22500 – немецкий производитель предлагает батареи с максимально допустимым прогревом теплоносителя до +120 С. Цена от 65$ (5000 руб.). Высокая надежность, прочность – плюсы, требовательность к чистоте теплоносителя – минус.

Чугунные:

Виды радиаторов с нижним подключением

Наиболее распространенные среди радиаторов с нижним подключением производятся из стали, и представлены панельными и трубчатыми радиаторами.

Панельные радиаторы с нижним подключением

Все стальные панельные радиаторы с нижним подключением представлены на нашем сайте моделями финских радиаторов Purmo Ventil Compact, немецких – Kermi FKV и белорусских – Лидея ЛУ. Все панельные радиаторы с нижним подключением имеют особенность: перед покупкой стальных панельных радиаторов необходимо четко представлять, с какой стороны (слева или справа) будет осуществляться подключение.

Трубчатые радиаторы с нижним подключением

Подсоединение к системе отопления трубчатых радиаторов с нижним подключением осуществляется, с одной стороны, легче. Трубчатые стальные радиаторы имеют одинаковые фасадные стороны, поэтому при необходимости его можно просто развернуть.
Однако, при монтаже трубчатых радиаторов с нижним подключением в уже существующую систему отопления может возникнуть другая сложность.
Стандартные системы отопления, используемые в большей части современных многоквартирных домов, рассчитаны на панельные радиаторы, в которых крайняя труба является обратной линией. А у трубчатых радиаторов – боковая (крайняя) секция является линией подачи воды.
Соответственно, чтобы подсоединить трубчатые радиаторы отопления с нижним подключением к уже готовой разводке труб, зачастую может понадобится либо перекладка труб, либо перестройка коллекторной группы в квартире.
Мы предлагаем Вам трубчатые радиаторы с нижней подводкой следующих фирм: немецкие радиаторы высочайшего качества Arbonia vip и Zehnder Charleston Completto и итальянские радиаторы Cordivari Ardesia с нижним подключением.

Гигиенические радиаторы с нижним подключением

Есть еще одна группа радиаторов с нижним подключением – гигиенические радиаторы. К ним относятся как панельные, так и трубчатые.
Особенность гигиенических радиаторов – в конструкции, облегчающей уход за отопительными приборами: в панельных гигиенических радиаторах – плоские нагревательные панели и накладки, не позволяющие пыли и грязи скапливаться на поверхности, в трубчатых – увеличенное расстояние между трубками, что также позволяет быстро и эффективно производить очистку радиаторов. Среди гигиенических радиаторов рекомендуем панельные радиаторы с нижним подключением Kermi Plan Hygiene V, Purmo Ventil Hygiene HV, Purmo Plan Ventil Hygiene FHV (особенности этой модели – вариантивное подключение справа или слева), Purmo Ventil Hygiene M (подключение нижнее по центру радиатора), Purmo Plan Ventil Hygiene M (подключение нижнее по центру радиатора). Особенности гигиенических радиаторов Purmo – в вариативности нижнего подключения.
Так, радиаторы Purmo Plan Ventil Hygiene FHV имеют 2 варианта нижнего подсоединения – справа или слева, а Purmo Ventil Hygiene M и Purmo Plan Ventil Hygiene M – имеют нижнее подключение по центру радиатора.

И трубчатые, и панельные радиаторы с нижним подключением должны быть оборудованы узлами нижнего подключения, термостатами и термовентилями.

Выбор радиаторов

В паре с полипропиленом традиционно используются алюминиевые секционные радиаторы.

Алюминиевые радиаторы с разным межосевым расстоянием подводок.

С чем связана столь однозначная инструкция?

Чем хуже чугунные, стальные или биметаллические изделия?

  • Цена алюминиевых радиаторов ниже. чем у любых аналогов, исключая разве что сделанные своими руками из стальных труб регистры .
  • Благодаря высочайшей теплопроводности алюминия все оребрение секций имеет одинаковую температуру. что обеспечивает максимальную теплоотдачу при минимальных габаритах отопительного прибора.
  • Переплата за обладающий сопоставимыми тепловыми характеристиками биметаллический радиатор бессмысленна. поскольку прочность любого контура равна прочности его наиболее слабого звена. В нашем случае слабым звеном будет полипропилен.

Подключение алюминиевых радиаторов полипропиленовыми трубами подразумевает их комплектацию запорной арматурой. Какой и зачем?

Простейший и наиболее дешевый вариант — пара вентилей. Лучше — шаровых: в отличие от винтовых и пробковых, они исключительно надежны, всегда сохраняют герметичность и не требуют обслуживания. Вентиля выполняют единственную функцию — позволяют при необходимости полностью отключить отопительный прибор для ремонта или замены.

Батарея укомплектована парой шаровых вентилей.

Продвинутый вариант — комплектация батареи дросселем или парой дросселей.

Зачем они нужны?

  • Дроссель позволяет вручную уменьшить теплоотдачу прибора при высокой температуре в комнате.
  • Пара дросселей используются в тех случаях, когда двухтрубной системе требуется не только регулировка, но и балансировка — ограничение потока через ближние к котлу или насосу радиаторы. Для балансировки обычно используется дроссель на обратной подводке, для регулировки температуры в комнате — на подаче.

Наконец, наиболее удобный в плане удобства эксплуатации (но и самый дорогостоящий) вариант — соединение радиатора с полипропиленовой трубой с использованием термостатического клапана и термоголовки.

Термостат использует уже знакомое нам температурное расширение некоторых сред: при нагреве (и увеличении линейных размеров сильфона в корпусе термоголовки) он закрывает клапан, ограничивая подачу теплоносителя; при охлаждении клапан открывается. Тем самым обеспечивается постоянная температура в помещении при любом изменении внешних условий — погоды на улице или параметров теплоносителя.

Термостат не должен находиться в восходящем потоке теплого воздуха от радиатора или подводки.

Заметьте: в двухтрубной системе отопления термостат часто комплектуется балансировочным дросселем на второй подводке.

Кроме запорных и регулировочных кранов, при нижнем подключении радиаторы комплектуются воздушниками — кранами для стравливания воздуха после сброса контура.

В роли воздушников могут выступать:

  1. Краны Маевского. Их преимущества — компактность и дешевизна.
  2. Обычные вентиля или водоразборные краны, установленные в верхнюю проходную пробку радиатора. Они удобны высокой пропускной способностью: через вентиль воздух стравится куда быстрее.
  3. Автоматические воздухоотводчики, удаляющие из контура пузыри воздуха без участия владельца.

Какими фитингами и как соединить радиатор отопления с полипропиленовой трубой?

Врезка в горизонтальный розлив выполняется через муфтовый тройник с переходом диаметра. Типичный диаметр розлива в контуре разумной длины с принудительной циркуляцией — 25 — 32 мм; наружный диаметр подводки к отдельному отопительному прибору — 20 мм.

Врезка в розлив выполнена муфтовыми сварными тройниками.

  • Переходники со сварной муфты на резьбу размером 1/2 дюйма позволяют подключить вентиля, дроссели или термостатические клапана.
  • Для соединения запорной арматуры с радиаторными пробками используются американки — быстроразъемные фитинги с накидными гайками и резиновыми прокладками. Они позволяют сократить время демонтажа радиатора до 30 — 45 секунд.

На фото — комбинированное решение: шаровый кран с американкой.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
