Как рассчитать объем расширительного бака для системы отопления?

Мембранный бак для систем ГВС

Основное отличие мембранных баков для водоснабжения заключается в том, что вода в них не должна соприкасаться со стенками корпуса, как это допускается в системах отопления. Поэтому в них всегда применяется мембрана камерного типа в виде резинового мешка. Кроме того, к материалу мембраны баков для водоснабжения предъявляются повышенные требования по допустимости контакта с пищевыми жидкостями.

Расчет расширительного бака для ГВС производится по формуле 1. Подсчет объема воды в системе ведется с учетом воды, содержащейся в трубопроводах и водонагревателе или теплообменнике.

Конструкция некоторых водонагревателей предусматривает наличие демпфирующей воздушной подушки в замкнутом объеме самого водонагревателя. Объем этой подушки обуславливается высотой расположения выпускной трубы ГВС и также должен учитываться при подборе расширительного бака ГВС.

Давление в системе отопления

Давление в сети возникает в результате влияния нескольких факторов. Оно характеризует воздействие теплоносителя на стенки элементов системы. До заполнения водой давление в трубах равно 1 атм. Однако, как только начинается процесс заливки теплоносителя, данный показатель меняется. Даже при холодном теплоносителе в трубопроводе есть давление. Причиной тому различное расположение элементов системы – при увеличении высоты на 1 м добавляется 0,1 атм. Подобный тип воздействия называется статическим, и этим параметром пользуются при проектировании отопительных сетей с естественной циркуляцией. В закрытой системе отопления теплоноситель во время нагрева расширяется, и в трубах образуется избыточное давление. В зависимости от конструкции магистрали оно может изменяться на разных участках, и если на этапе проектирования не предусмотреть стабилизирующих устройств, то возникает риск выхода системы из строя.

Для автономных отопительных систем не существует норм давления. Его величину рассчитывают в зависимости от параметров оборудования, характеристики труб, также учитывают этажность дома. При этом нужно следовать правилу, что значение давления в сети должно соответствовать его минимальному значению в самом слабом звене системы. Необходимо помнить и об обязательной разнице в 0.3-0,5 атм. между давлением в прямой и обратной трубах котла, что является одним из механизмов поддержания нормальной циркуляции теплоносителя. С учётом всего этого давление должно находиться в пределах от i .5 до 2,5 атм. Для контроля давления в различных точках сети врезают манометры, которые фиксируют низкое и избыточное значения. В том случае, если измеритель должен не только служить для визуального контроля, но и работать s системе автоматики, используют электроконтактные или другие типы датчиков.

  1. Плотность нагретой воды меньше плотности холодной. Разность этих значений ведёт к тому, что создаётся гидростатический напор, продвигающий горячую воду к радиаторам
  2. Для расширительных баков наиболее информативными являются предельно допустимые значения температуры и давления.
  3. Поданным производителей, в современных баках температура теплоносителя может достигать 120 «С, а рабочее давление до 4 атм. при пиковых значениях до 10 бар

Часто задаваемые вопросы

http-equiv=”Content-Type” content=”text/html;charset=utf-8″>class=”rewiewsblock”>

Как влияет размер дома на объем необходимой емкости? Объем дома не влияет никак, влияет эффективность системы отопления и мощность котла. Ведь такие переменные как необходимое тепло для отопления в час и разница между подачей и обраткой как раз являются показателями качества вашей системы.

Чем лучше утеплен теплоаккумулятор, тем эффективнее он будет работать? По требованиям к установке такая емкость должна находится только в помещении с плюсовой температурой. В этом случаи стандартного утеплителя 10 см толщиной вполне будет достаточно. Есть случаи когда такие емкости закапывают в землю для сохранения большего количества энергии, однако дальнейшее обслуживание системы становится очень затруднительным.

Эта емкость подходит только для отопления? Ее можно использовать несколькими способами. Для обеспечения системы отопления или горячей воды. В качестве источника может использоваться твердотопливный котел, электрический котел (пример работающий ночью при установленном двух зонном счетчике и льготном тарифе). При использовании солнечного коллектора, солнечных панелей или ветрогенератора. Посмотреть все строительные мифы

Последствия неправильных расчетов

Если вместительность расширительного бака для системы отопления соответствует параметрам системы (независимо от ее типа), давление в контуре на протяжении всего периода эксплуатации будет стабильным. Это обеспечивается за счет того, что излишек жидкости, образовавшийся в результате теплового расширения, полностью выводится в специальный резервуар и возвращается обратно по мере остывания теплоносителя.

В случае, когда объём расширительного бачка для системы был определен неправильно, не избежать перепадов давления в контуре. Это связано с тем, что теплоноситель, которому не нашлось места в расширительном баке, уходит наружу:

  • через перелив в резервуаре открытого типа;
  • через клапан сброса в мембранном баке.

Если «излишки» теплоносителя не сбросить из системы закрытого типа при повышении давления до критических отметок, произойдет авария – лопнут трубы или разгерметизируются соединения.

Что происходит при перепаде давления в расширительном бачке

При остывании объём теплоносителя уменьшается, и его становится недостаточно, поскольку «излишки» ушли из контура безвозвратно. Соответственно, давление в системе резко падает. Это может спровоцировать:

  • остановку работы котельного агрегата, если он снабжен автоматикой, отслеживающей уровень давления;
  • размораживание системы, если автоматический котел остановился в зимнее время, а дом находится без присмотра хозяев.

В случае, когда объём расширительного резервуара недостаточен, контур необходимо регулярно подпитывать водой.

Чаще всего такая ситуация возникает, если котел снабжен встроенным резервуаром, и владельцы дома понадеялись на него, не выполнив соответствующий расчёт.

Если рассчитанный объём бака полностью, без запаса, соответствует количеству «излишков» нагретого теплоносителя, это сказывается на эксплуатации отопительной системы.

Когда бак полностью заполняется, давление возрастает до критического, но границу не переходит, манометр показывает максимальные рабочие значения. В этом случае авария не происходит, обогрев дома идет в дежурном режиме, но функционирование на пределе возможностей весь отопительный сезон губительно действует на отопительное оборудование, снижает его срок службы.

Поэтому рекомендуется приобретать расширительную емкость с небольшим запасом по объёму.

Подбор расширительных баков

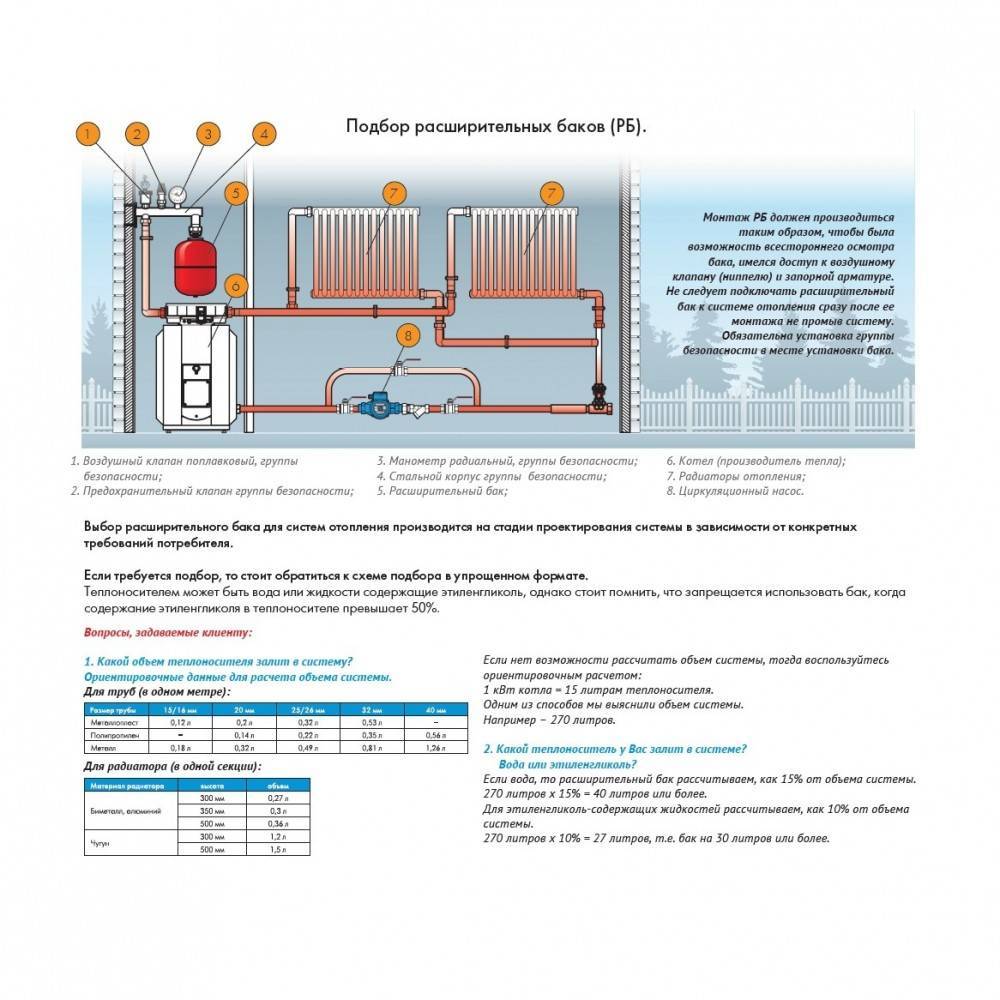

Подбор расширительного бака следует выполнять с учётом его температурныx и прочностных характеристик. Давление и температура в месте подключение бака не должны превышать максимально допустимых значений.

Объём расширительного бака должен быть больше или равен объёму, полученному в результате расчёта. Негативных последствий от завышения объёма, сверх расчётного — нет.

Если установка расширительных баков предусматривается в помещении, то следует учесть что сосуды диаметром более 750 мм и высотой более 1,5м могут не пройти в дверной проём, а для их перемещения потребуются средства механизации. В таком случае лучше отдать предпочтение не одному, а нескольким мембранным бакам меньшей ёмкости.

Внимание!

1. При использовании в качестве теплоносителя гликолевых смесей рекомендуется подобрать расширительный бак с объёмом на 50% превышающим расчётный.

2. Первый признак неправильно рассчитанного расширительного бака или невыполненной его настройки — это частое срабатывание предохранительного клапана.

Тепловой пункт для отопления

Баки теплоаккумуляторы

Котёл твердотопливный

Пластинчатые теплообменники

Расширительный бак открытого типа для систем отопления

Большие отопительные структуры используют дорогие баки закрытого типа.

Они характеризуются герметичностью корпуса с внутренней резиновой перегородкой (мембраной) благодаря которой происходит регулировка давления при расширении теплоносителя.

Для полноценной работы домашних систем, расширительный бачок открытого типа — подходящая альтернатива, не требующая специальных знаний или профессиональной подготовки для эксплуатации и дальнейшего ремонта оборудования.

Открытый бак выполняет некоторые функции, для бесперебойной работы отопительного механизма:

  • «забирает» излишки нагретого теплоносителя и «возвращает» охлаждённую жидкость назад в систему для регулировки давления;
  • выводит воздух, который, благодаря наклону труб с парой градусов, сам поднимается к расширительному открытому бачку, расположенному в верхней точке отопительной системы;
  • особенность открытой конструкции позволяет добавлять испарившийся объем жидкости непосредственно через верхнюю крышку бачка.

Принцип действия

Рабочий процесс подразделяется на четыре простых этапа:

  • наполненность бачка на две третьих при нормальном состоянии;
  • увеличение поступающей жидкости в бак и возрастание уровня заполнения при нагревании теплоносителя;
  • уход жидкости из бачка при снижении температуры;
  • стабилизация уровня теплоносителя в баке до изначальной позиции.

Конструкция

Форма расширительного бачка существует в трёх вариантах: цилиндрической, круглой или прямоугольной. На верхней части корпуса располагается крышка для осмотра.

Фото 1. Устройство расширительного бачка открытого типа для систем отопления. Указаны составные части.

Сам корпус изготовлен из листовой стали, но при самодельном варианте возможны и другие материалы, к примеру, пластик или нержавейка.

Справка. Бак покрывают антикоррозийным слоем, чтобы предотвратить преждевременное разрушение (в первую очередь, это касается железных ёмкостей).

Система открытого бачка включает несколько различных патрубков:

  • для соединения расширительной трубы, через которую вода наполняет бак;
  • при стыке переливной, для выливания излишков;
  • при соединении циркуляционной трубы, по которой теплоноситель заходит в систему отопления;
  • для подключения контрольной трубы, предназначенной для ликвидации воздуха и регулировки наполненности труб;
  • запасного, необходимого при ремонте для сброса теплоносителя (воды).

Объём

Правильно рассчитанный объём бачка влияет на длительность эксплуатации совместной системы и бесперебойное функционирование отдельных элементов.

Маленький резервуар приведёт к поломке предохранительного клапана, из-за частого срабатывания, а слишком большой потребует дополнительных финансов при покупке и обогревании лишнего объёма воды.

Влиятельным фактором будет и наличие свободного пространства.

Внешний вид

Открытый бак — металлический резервуар, у которого верхняя часть просто закрывается крышкой, с дополнительным отверстием для долива воды. Корпус бака бывает круглым или прямоугольным. Последний вариант более практичен и надёжен при установке и креплении, но круглый имеет преимущество в виде герметичных бесшовных стенок.

Важно! Прямоугольный бак требует дополнительного усиления стенок при внушительном объёме воды (самодельный вариант). Это утяжеляет весь расширительный механизм, который нужно поднимать на самую верхнюю точку отопительной системы, к примеру, на чердак

Достоинства:

  • Стандартная форма. В большинстве случаев — прямоугольник, который можно установить и подключить к общему механизму самостоятельно.
  • Простая конструкция без чрезмерного количества управляющих элементов, что позволяет легко контролировать бесперебойную работу резервуара.
  • Минимальное количество соединительных элементов, что придаёт корпусу прочность и надёжность в процессе работы.
  • Среднерыночная цена, благодаря вышеизложенным фактам.

Как подобрать объем гидроаккумулятора

Строгих норм по объему пневмобака нет. Расчет достаточно простой: каждый пользователь без спецзнаний может учесть коэффициент расширения воды (есть в сети), емкость системы, ее температурный режим и простыми расчетами оценить увеличение объема теплоносителя. Дальше выбор бака подгоняют под эти параметры. Но тут есть значительные нюансы, опишем их ниже.

По нашему примеру (в начале статьи) можно было бы сделать заключение, что при нагреве 100 л до +90° C прирост – 3,5 л (3,5%), то есть позволительно исходить из нормы 5% от емкости системы. Но при практичном применении оказывается, что этого мало, поскольку:

  • обязательный минимум для сосуда – заполнение на четверть своей высоты, чтобы оснащение не хапнуло воздух и чтобы не возникли пробки;
  • затем предусматривают «переменный» объем – именно для возникающего при расширении излишка. Около верхней границы (можно не точно) врезают переливной патрубок;
  • выше уровня жидкости до накрывки обязательно должно быть свободное место.

Для каждого теплоносителя есть свой коэффициент расширения, например, для смесей с гликолем.

Итак, мы видим, что в 5% никак не вложиться. Исходя из опыта, мастера всегда советуют такое соотношение: объем сосуда ≈ 10% таковому всей системы. Плюс на всякий случай 5 – 10% резерва.

  • если сборка готова – измерить количество по водомеру при заполнении оснащения. Но есть минус: обычно объем рассчитывается предварительно, не после установки контуров;
  • принимаем 15 л на 1 кВт мощности котла. Но этот метод со значительными погрешностями;
  • просчитать объемы всех элементов. Способ дает высокую точность. Надо узнать, сколько вмещает определенный отрезок трубы – залить жидкость в эталонный сегмент, вылить в мерную чашку, далее – вычислить, учитывая длину магистрали. Затем – тот же способ или проще – посмотреть в техдокументации, сколько вмещают радиаторы и котел. Дальше суммируют цифры;
  • облегчить исчисления можно с помощью онлайн-калькуляторов в сети. Этот метод предпочтительный, так как наиболее точный, что позволит не переплачивать, когда систему заполняют дорогим антифризом или специальным теплоносителем.

Важный нюанс

Если расчеты делаются для определения оптимального объема гидроаккумулятора, то сам он не берется во внимание в исчислении (в онлайн-калькуляторах надо выставлять «0» на соответствующей графе)

Формула для вычисления объема

Уравнение для определения нужного объема следующее:

Vб = Vс × k / D

  • Vб — минимум искомого объем сосуда;
  • Vс — общий объем контура;

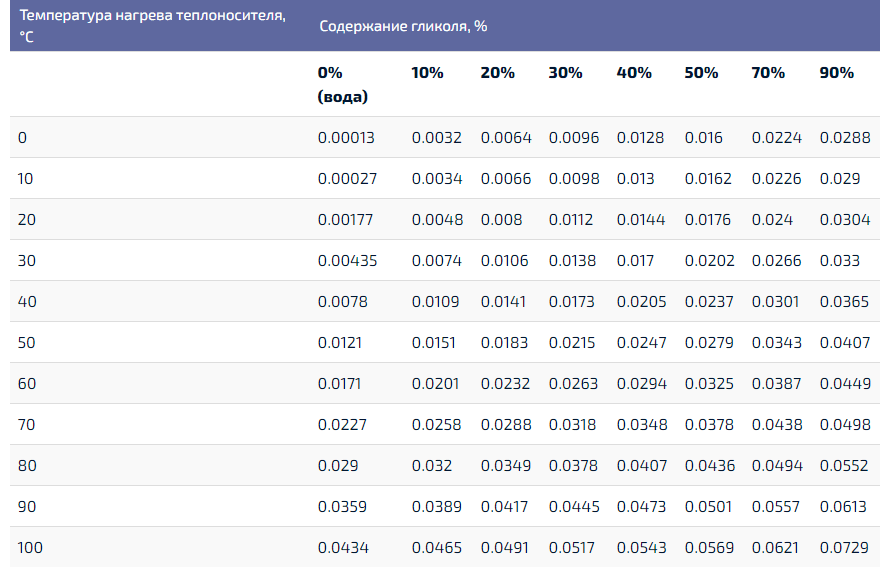

  • k – коэфф. термического расширения используемой рабочей жидкости. Для воды и антифриза значение разное, в последнем случае даже для разных марок вещества величины разняться, так как отличается количество гликолевых добавок. Величина должна прописываться в техдокументации
  • D – коэфф. эффективности расширительного сосуда.

D определяется по уравнению:

D = (Qm – Qб) / (Qm + 1)

  • Qm — макс. допустимого давления на контуре. Это именно значение, под которое настраивают усилие для сработки предохранительного клапана;
  • Qб — давление в воздушном сегменте емкости. Если бак изначально с таковым – часто производитель уже допускает к продаже аппараты со стандартными 1,5 бар, – то величина прописана в паспорте. Впрочем, нужное значение можно создать всегда обычным автомобильным насосом, проконтролировать его манометром.

Монтаж мембранного устройства

Гидроаккумулятор этого типа устанавливают там, где имеется минимальная вероятность завихрений теплоносителя, поскольку для нормальной циркуляции водяного потока по контуру используется насос.

Правильное положение емкости

При подключении расширительного бака к закрытой системе отопления обязательно нужно учесть расположение воздушной камеры устройства.

Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.

Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.

Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

  1. Его нельзя ставить вплотную к стене.
  2. Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
  3. Подвешенный на стене бак не должен располагаться слишком высоко.
  4. Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
  5. Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Бак как дополнительная емкость

Современные модели отопительных котлов нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.

Он обеспечит нормальное давление теплоносителя в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.

Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.

Расширительный бак будет уместен и при использовании бойлера косвенного нагрева. Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.

Алгоритм действия расширительного бака

Схема расширительного бака

Расширительные баки применяются для устранения теплового расширения, принятия избытка теплоносителя, поддержания стабильного гидравлического давления в оборудовании. В закрытых схемах отопления устанавливаются герметичные баки с резиновой мембраной, для открытой – полые сосуды, соединенные с окружающей средой.

В системах отопления открытого типа лишний объем нагретой воды вытесняется в открытое пространство расширителя. В случае переполнения организуется перелив из расширителя в канализацию. Открытый сосуд устанавливается на верхней точке системы и одновременно выполняет функцию отвода воздушных пробок из системы отопления. Размер расширительного бака для отопления по открытой схеме при организации перелива теплоносителя выбирается произвольно, но не менее 5% от общего объема теплоносителя. В схемах с естественной циркуляцией (при отсутствии водопровода) бак используется для залива воды (теплоносителя).

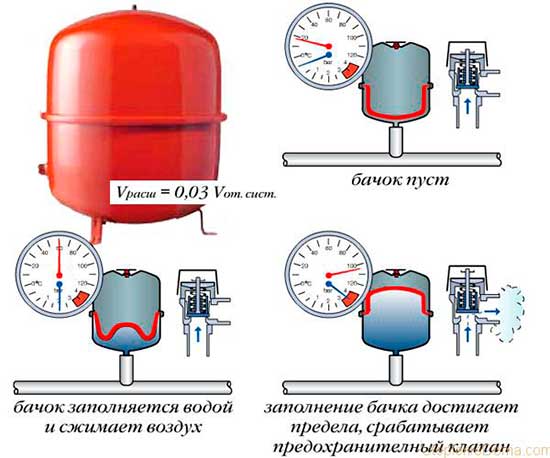

Мембранный экспанзомат – герметичный сосуд, разделенный мембранной перегородкой на две камеры. К одной камере подключается отвод от системы отопления, в другую при производстве через специальный клапан закачивается воздух с давлением от 0,4 – 1,6 атмосфер. Объем бака зависит от общей вместимости оборудования по теплоносителю.  Теплоноситель (вода), разогреваясь, расширяется и образовавшийся лишний объем его выдавливается в водяную камеру экспанзомата, создавая давление на мембранную перегородку. Мембрана выгибается в направлении воздушной камеры, усилие теплоносителя компенсируется давлением воздуха (воздух при этом сжимается). По этому принципу происходит компенсация давления в системе отопления. Гибкость мембраны и давление воздуха бачка расширительного бака для отопления закрытого типа поддерживает постоянную величину давления в системе.

Это интересно: Разбираем по полочкам, как работает промышленное отопление: разъясняем тщательно

Сколько литров воды в трубе диаметром 50, 32, 20, 16 мм (длиной 1 метр)?

Объем теплоносителя в различных трубопроводах, таких как полиэтилен низкого давления (ПНД труба) полипропиленовые трубы, металлопластиковые трубы, стальные трубы, необходимо знать при подборе какого либо оборудования, в частности расширительного бака.

К примеру в металлопластиковой трубе диаметр 16 в метре трубы 0,115 гр. теплоносителя.

Вы знали? Скорее всего нет. Да и вам собственно зачем это знать, пока вы не столкнулись с подбором, к примеру расширительного бака.Знать объем теплоносителя в системе отопления необходимо не только для подбора расширительного бака, но и для покупки антифриза. Антифриз продается в неразбавленном до -65 градусов и разбавленном до -30 градусов виде. Узнав объем теплоносителя в системе отопления вы сможете купить ровное количество антифриза. К примеру, неразбавленный антифриз необходимо разбавлять 50*50 (вода*антифриз), а значит при объеме теплоносителя равном 50 литров, вам.

Для того, что бы узнать, какой объем жидкости в одном метре трубы, существуют специальные таблицы, в том числе прилагаемые к трубам. К примеру, в одном метре трубы с внутренним диаметром тринадцать целых и две десятых миллиметра, жидкости будет в объёме ноль целых, сто тридцать семь тысячных литра. А вот к примеру у трубы с внутренним диаметром порядка семидесяти миллиметров, объем жидкости составит порядка четырех литров. Таким образом, зная протяженность трубопровода можно получить итоговое значение, перемножив объем жидкости приходящейся на один метр трубы, на всю длину трубопровода. Так же следует учесть, что помимо трубопровода, жидкость в системе содержится и в радиаторах, коллекторах, и прочих агрегатах и арматуре.

Чтоб узнать количество воды в трубе можно конечно высчитать площадь, потом объём и потом посчитать сколько её там всего, но можно поступить гораздо проще.

Нужно знать какая у вас труба и её.

Иногда требуется рассчитать количество воды, которое находится в трубе отопления или в трубе водоснабжения, либо просто рассчитать объём трубы. Так вот труба представляет собой геометрическую фигуру — цилиндр, только большой высоты, в случае с трубой это длина. Чтобы посчитать сколько воды находится в трубе, нужно воспользоваться формулой вычисления объёма цилиндра. Вычисляется объём цилиндра по следующей.

Широкое применение металлопластиковых труб в бытовых системах водоснабжения и отопления стало возможным благодаря уникальной конструкции, совмещающей в себе положительные черты металлических и пластиковых труб одновременно.

Металлопластиковые трубы – технические характеристики которых, несмотря на популярность изделий, знакомы далеко не каждому, отличаются высокими антикоррозионными свойствами, гибкостью и остаются при этом все такими же прочными. В данной статье мы дадим более подробную характеристику металлопластиковым трубам, опишем их строение и особенности использования.

Металлопластиковые трубы и фитинги для их соединения

Конструкция металлопластиковых труб

Состав труб из металлопластика

В качестве основы металлопластиковой трубы выступает внутренний слой полиэтилена, который придает трубе прочность и выполняет несущую функцию.

К нему посредством клеевого состава прикрепляется слой алюминиевой фольги, препятствующий диффузии.

Правильно определиться с диаметром труб для внутреннего трубопровода не менее важно, чем с материалом для труб. Ведь недостаточный диаметр труб вызывает турбулентность (извилистость) течения воды в них. Как следствие, движение воды в трубе будет сопровождаться сильным шумом, а на её внутренней поверхности в большом количестве будут откладываться известковые отложения

Как следствие, движение воды в трубе будет сопровождаться сильным шумом, а на её внутренней поверхности в большом количестве будут откладываться известковые отложения.

Необходимо знать, что два метра в секунду – это предельная скорость движения жидкости в водопроводной системе. От этого и нужно отталкиваться в расчётах при выборе диаметра труб для водопровода. Исходя из этого и определяют следующие основные зависимости.

Как длина трубопровода влияет на выбор диаметра труб?

• Если длина трубопровода меньше десяти метров, то диаметр труб размером 20 мм будет достаточен.• Протяжённость трубопровода более тридцати метров предполагает использование труб — диаметром 32 мм.• Для трубопровода, длина которого составляет от 10 до 30 метров, лучше использовать.

Готовимся определить объем бетона как посчитать без ошибок

Готовясь к выполнению расчетов, следует запомнить, что потребность в бетонной смеси определяется в кубометрах, а не в килограммах, тоннах или литрах. В результате ручных или программных расчетов будет определен объем связующего раствора, а не его масса. Одна из главных ошибок, которую допускают начинающие застройщики – выполнение расчетов до того, как будет определен тип фундаментной основы.

Решение о конструкции фундамента принимается после выполнения следующих работ:

  • производства геодезических мероприятий, позволяющих определить свойства грунта, уровень замерзания и расположение водоносных жил;
  • вычисления нагрузочной способности базы. Она определяется на основании веса, конструктивных особенностей строения и природных факторов.
  • разновидность сооружаемой основы;
  • габариты фундамента, его конфигурацию;
  • марку смеси, применяемую для бетонирования;
  • глубину промерзания грунта.

Точность, с которой посчитан объем бетона, зависит от используемых для расчета данных.

Они разные для каждого типа фундамента:

при расчете ленточного основания учитываются его габариты и форма;
для столбчатой основы важно знать количество бетонных колонн и их размеры;
рассчитать куб бетона для цельной плиты можно по ее толщине и размерам.

От полноты используемых для расчета данных зависит точность полученного результата.

Расчёт объема расширительного бака для системы отопления

В этой статье мы поговорим о расширительных баках закрытого типа, так как в настоящее время именно они широко используются в системе отопления. Но к бакам открытого типа это так же применимо.

Выбор расширительного бака для отопления

Расчёт объема расширительного бака для системы отопления это очень важный момент, так как при неправильно подобранным расширительным баком могут возникнуть проблемы при эксплуатации отопления. Проблемы в виде частого срабатывания предохранительного клапана и выхода с него теплоносителя. Эта проблема наблюдается, когда бак слишком малого объема.

Конечно, можно приобрести бак значительно большего требуемого объёма без математических вычислений, но это лишняя трата денег и свободного пространства в помещении.

Подбор расширительного бака осуществляют исходя от общего требуемого объёма теплоносителя для системы отопления. Как известно, любое вещество при нагреве увеличивается в объеме, жидкости тоже расширяются при повышении температуры. Расширительный бак предназначен компенсировать эти явления. Разные жидкости увеличиваются в объеме по-разному, поэтому при использовании разных теплоносителей, требуемый объем бака будет отличаться.

При использовании в качестве теплоносителя воду, объём бака должен быть 10 % от общего объёма системы отопления.Если планируете залить антифриз в систему, бак приобретайте на 15 % от общего объёма.

В качестве примера, если требуемый объем теплоносителя для системы отопления 100 литров, бак нужен объемом 10 литров, если будет заливаться вода и 15 литровый бачок при использовании антифриза.

Как видите здесь ничего сложного, сложнее посчитать нужный объем теплоносителя.

Как посчитать объем теплоносителя для системы отопления

Для начала нужно заглянуть в паспорт котла отопления и выяснить, какой объем вмещает он в себя, далее посмотреть технические характеристики радиаторов отопления. Обычно производители пишут объем требуемой воды для одной секции радиатора. Поэтому необходимо посчитать общее количество секций и умножить на объём одной секции.

Теперь необходимо посчитать сколько теплоносителя вмещается в трубах. Труба это своего рода цилиндр, только очень длинный, поэтому для неё действует общая формула для цилиндров.

r2–радиус внутреннего диаметра в квадрате,

Пример: имеется полипропиленовая труба с наружным диаметром 32 мм и длинной 50 метров.

Внутренний диаметр такой трубы 26 мм, в сантиметрах это 2.6. Соответственно радиус её 1.3 см, что является половиной диаметра.

1.3×1.3 получаем квадрат этого радиуса 1.69,

Так как мы начали считать всё в сантиметрах, значит и длину трубы переводим в сантиметры. 50×100=5000

Теперь 3.14×1.69×5000=26533 сантиметров кубических,

Полученное число из кубических сантиметров переводим в литры

26533:1000=26.533 литра теплоносителя поместиться в представленной в примере трубе.

При подсчете объема труб нужно учесть, что каждый диаметр трубы считается отдельно.

При наличии ещё дополнительных элементов отопления таких, как гидрострелка или теплоаккумулятор необходимо учесть и их.

В современных котлах отопления существует встроенный расширительный бак, но как показывает практика часто объема такого бака не достаточно, поэтому такую систему отопления следует дополнительно оснащать баком, но уже с учетом встроенного бака.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
