Регистры отопления: что это такое, разновидности (из стальных гладких труб), расчет по площади, изготовление своими руками

Самостоятельное изготовление регистров отопления

Самостоятельно изготовить прибор отопления не очень сложно, нужны лишь небольшие навыки сварщика и сварочный аппарат.

Проще изготовить секционный прибор — для змеевика придется гнуть трубы достаточно большого диаметра, а аккуратно выполнить гибку в домашних условиях сложно.

До начала работ необходимо подготовить инструменты и материалы:

• Сварочный аппарат.
• Дрель.
• Болгарку.
• Молоток.
• Рулетку.
• Маркер.
• Струбцины.

Размечаются и нарезаются болгаркой заготовки из труб, труб-перемычек меньшего сечения (с внутренним сечением 20-25 мм), прутки такой же длины — для вваривания между трубами для жесткости конструкции. Заглушки вырезаются на 3-5 мм меньше внутреннего диаметра трубы — это позволит аккуратно «утопить» их в торце трубы. Толщина заглушек — 3-3,5 мм.

Размечаются отверстия для труб-перемычек, патрубков для подсоединения регистра к системам и кранам Маевского. Отверстия высверливают дрелью.

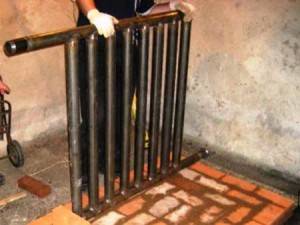

Перед тем как сварить регистр, необходимо разместить все заготовки на строго горизонтальной поверхности — металлическом верстаке или площадке во дворе.

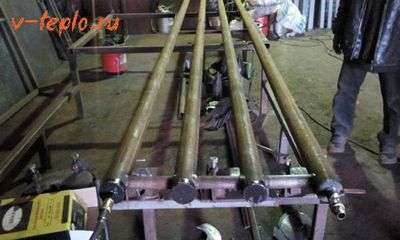

Последовательность сборочных работ

Работы по сборке регистра выполняются в следующем порядке:

• При горизонтальном размещении заготовок фиксируют перемычки и прутки (при необходимости), прихватывают в нескольких местах сваркой. С одной стороны прибора между трубами вваривается трубка-перемычка, с другой — пруток, соединяющий две нитки.
• Затем устанавливают конструкцию вертикально, приваривают перемычки и прутки.
• Сначала проваривают тонким швом, далее проверяют все углы и размеры, проваривают толстым рабочим швом.
• Внутреннюю полость труб очищают от пыли и шлака, попавших в процессе сварки.
• Прихватывают пластинки-заглушки к торцам труб.
• Приваривают заглушки — так же двумя швами, как и перемычки.
• Сварочные швы зачищают болгаркой.
• К боковым отверстиям приваривают патрубки с резьбой.
• Устанавливают кран Маевского.
• Перед тем как подключить, прибор необходимо испытать. Для системы в многоэтажном доме он должен выдерживать 1,6 МПа или 16 атмосфер; для частного дома достаточно и 5 атмосфер — в небольших системах высокого давления не бывает.

Монтаж регистра в систему отопления

Монтаж регистра принципиально не отличается от монтажа радиатора — на входе-выходе устанавливаются краны с накидными гайками, на патрубке вверху — кран Маевского.

В системе с регистрами температура теплоносителя падает быстрее, поэтому применение однотрубной системы отопления нежелательно.

Виды отопительных регистров

Теплоотдающие приборы этого типа бывают нескольких видов в зависимости от их конструктивных особенностей, формы труб и материала изготовления.

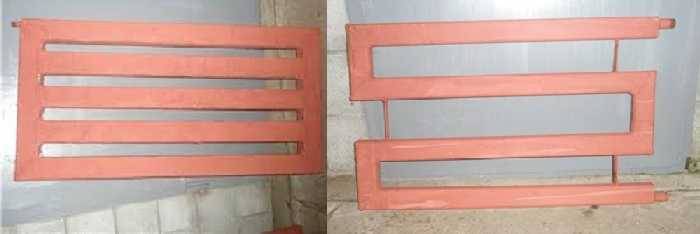

Тепловые регистры различной конструкции

Конструкция регистра отопления может быть змеевиковой, секционной.

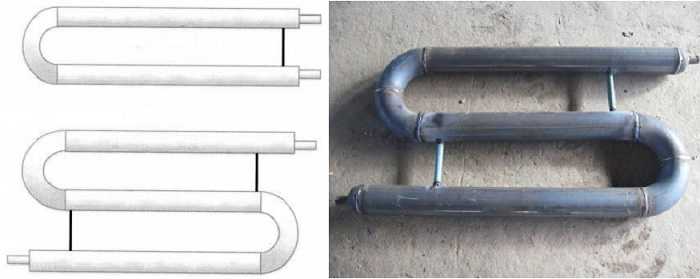

Змеевиковые регистры

Состоят из нескольких параллельных труб, соединенных дугообразными патрубками, или одной трубы, изогнутой змейкой. В зависимости от особенностей помещения и необходимой температуры прибор выполняют с одним или несколькими изгибами.

При такой конструкции все элементы регистра участвуют в процессе теплообмена, обеспечивая высокую эффективность обогрева при экономии пространства. Змеевики сложны в изготовлении: требуется либо сварочный аппарат для сборки регистра из отдельных деталей, либо трубогиб для сгибания длинномерной трубы, что требует определенных навыков работы с этими инструментами.

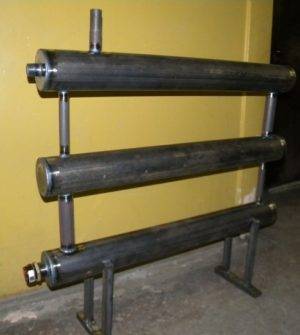

Секционные регистры

Регистры, выполненные в виде секций значительно проще в изготовлении, так как представляют собой несколько одинаковых отрезков трубы, соединенных по краям соединительными патрубками. Секции соединяют последовательно или параллельно:

В первом случае соединительные патрубки устанавливают то с левого, то с правого края секций. Пропускная способность соединительных патрубков такая же, как у транспортировочных труб. С противоположного же края вместо соединения монтируется подпорка, удерживающая трубы в нужном положении, а торцы труб закрываются заглушками. Энергоноситель движется по теплоотдающему контуру так же, как в змеевиковом регистре – проходя секции поочередно.

Рекомендуем ознакомиться: Особенности устройства крана-буксы для смесителя, самостоятельная замена и ремонт устройства

Классификация по форме сечения

Змейка или секции отопительных приборов могут быть изготовлены из труб различной формы:

Форма труб	Плюсы	Минусы
Круглое сечение	низкая стоимость расходных материалов, наличие в продаже фитингов и арматуры, высокая пропускная способность, низкое гидравлическое сопротивление, простота внешней очистки;	сложность расчетов геометрии отверстий для соединения, большой объем готового регистра;
Прямоугольное или квадратное сечение	простота расчетов и монтажа, простота внешней очистки, компактность;	высокая стоимость, меньшая пропускная способность, чем у круглых труб, высокое гидравлическое сопротивление
Трубы с оребрением – перпендикулярными секциям теплообменными пластинами	повышенная теплоотдача, компактность;	непрезентабельный внешний вид, сложность внешней очистки, сложность монтажа, высокая стоимость.

Виды регистров по материалу изготовления

Материал используемых для изготовления труб также влияет на стоимость, размеры, эффективность и эстетичность регистра:

Материал	Плюсы	Минусы
Сталь углеродистая	низкая стоимость, простота монтажа,	невысокая теплоотдача, подверженность коррозии, необходимость окрашивания
Сталь оцинкованная	невысокая стоимость, защита от коррозии	невысокая теплоотдача, сложность монтажа из-за невозможности использования электросварки, неэстетичный внешний вид
Сталь нержавеющая	неподверженность коррозии, простота монтажа, окрашивание не обязательно, но возможно	низкая теплоотдача, высокая стоимость
Медь	высокая теплоотдача, компактность, малый вес, пластичность, позволяющая выполнить регистр любой формы, устойчивость к коррозии, эстетичность	высокая стоимость, неприменимость в отопительных контурах, изготовленных из несовместимых с медью сплавов (чугуна, стали, алюминия) из-за возможного окисления, подходит только для чистых и химически нейтральных теплоносителей, неустойчивость к механическим повреждениям
Алюминий	высокая теплоотдача, малый вес,	высокая стоимость, невозможность самостоятельного изготовления, так как для сварки требуется специализированное оборудование,
Чугун	высокая теплоотдача, долговечность, устойчивость к механическим повреждениям, средний ценовой диапазон, химическая инертность	большой вес, большие размеры, сложность монтажа, медленно нагреваются и долго остывают

Регистры из труб различных форм и материалов можно изготовить самостоятельно или приобрести в готовом виде, тогда останется только установить и подключить прибор к тепловому контуру.

Виды регистров

Самый распространенный вид — регистры из гладких труб, и чаще всего — стальных электросварных. Диаметры — от 32 мм до 100 мм, иногда до 150 мм. Их делают двух типов — змеевидные и регистровые. Причем регистровые могут иметь два типа соединения: нитка и колонка. Нитка — это когда перемычки, по которым из одной трубы в другую перетекает теплоноситель, установлены то справа, то слева. Получается, что теплоноситель последовательно оббегает все трубы, то есть соединение последовательное. При соединении типа «колонка» все горизонтальные участки соединены между собой с обоих концов. В этом случае движение теплоносителя параллельное.

Типы регистров из гладких труб

В случае использования в системах с естественной циркуляцией требуется соблюдать небольшой уклон в сторону движения теплоносителя порядка 0,5 см на один метр трубы. Такой маленький уклон объясняется большим диаметром (малым гидравлическим сопротивлением).

Это змеевидный регистр отопления

Делают эти изделия не только их круглых, но и из квадратных труб. Они практически ничем не отличаются, только работать с ними сложнее, да гидравлическое сопротивление чуть больше. Но к плюсам такого исполнения можно отнести более компактные размеры при том же объеме теплоносителя.

Регистры из квадратных труб

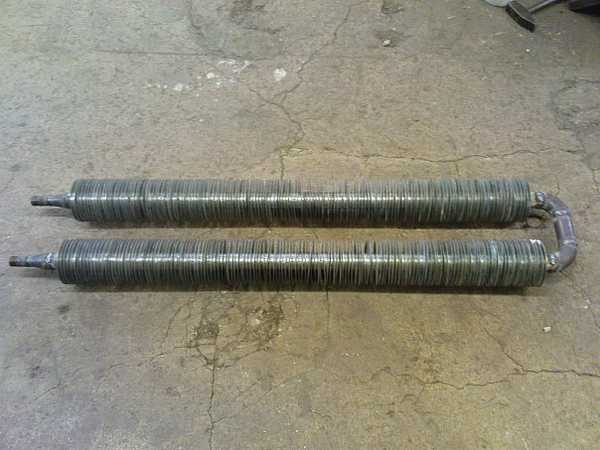

Есть еще регистры из труб с оребрением. В таком случае увеличивается площадь соприкосновения металла с воздухом, и теплоотдача повышается. Собственно, до сих пор в некоторых бюджетных новостройках строители ставят именно такие отопительные приборы: всем известная «труба с оребрением». При не самом лучшем внешнем виде они неплохо греют помещения.

Регистр с пластинами будет иметь теплоотдачу намного выше

Если любой регситр вставить ТЭН, можно получить комбинированный отопительный прибор. Он может быть отдельным, не связанным с системой, или использоваться как дополнительный источник тепла. Если радиатор будет изолированным с нагревом только от ТЭНа, необходимо в верхней точке поставить расширительный бачек (10% от общего объема теплоносителя). При нагреве от бытового котла расширительный бачок, как правило, встроен в конструкцию. Если его нет (часто бывает в твердотопливных котлах), то и в этом случае необходима установка расширительного бачка. Если материал для регистров сталь, то бачок нужен закртыого типа.

Электроподогрев может пригодиться в самые сильные холода, когда мощности котла не хватает. Также такой вариант может выручить в межсезонье, когда загружать твердотопливный котел длительного горения и разгонять систему «на полную» нет смысла. Нужно лишь немного прогреть помещение. С котлами на твердом топливе такое невозможно. А такой вот запасной вариант поможет обогреться в межсезонье.

Добавив в регистр ТЭН и поставив расширительный бачек, получаем комбинированную систему отопления

Виды

Регистр отопления из труб может изготавливаться из следующих металлов:

• алюминий;
• чугун;
• сталь.

Алюминиевый регистр отопления наиболее популярен в основном из-за своего малого веса, хорошей тепловой отдачи, отличной устойчивости к процессам коррозии, долгому эксплуатационному периоду и отсутствию соединений и швов сварки.

Трубы из алюминия изготавливают путём монолитного литья. Применяют в помещениях жилого и административного типа. Главный минус данных приборов в немалой стоимости.

Регистр отопления из чугуна легко устанавливается, так как в них есть фланцевое монолитное соединение. В момент монтажа к трубопроводу отопления с помощью сварки прикрепляют второй фланец. Потом при помощи болтов делают крепкое соединение.

Регистры отопления из стальных труб монтируют в отопительную систему методом сварки. Хорошо проведённые сварочные работы являются гарантией долгой службы всей системы отопления.

Можно выделить и следующие виды регистров:

• стационарные;
• передвижные.

Стационарные регистры подразумевают нагрев теплоносителя с помощью котлов отопления. Передвижные устройства используют же электрический трубчатый электронагреватель, который функционирует от сети электропитания 220 В. Применяются данные регистры в рабочих строительных домиках, участках, где проводятся работы по отделке.

Вот несколько преимуществ монтажа регистров в системе отопления батарей:

1. Долгий эксплуатационный период: стальные трубы не требуют ремонта в течении минимум 25 лет.
2. Высокая степень надёжности и безопасности. Главное условие такой надёжности – прочная сварка швов.
3. Отопительную систему открытого типа можно монтировать в больших по площади помещениях. Слабое сопротивление циркуляции теплоносителя даёт возможность использования больших по диаметру труб для регистра.

Регистр отопления из стальных труб

Теперь в помещениях регистры отопления монтируют не так часто, так как на рынке обогревательного оборудования появляются устройства современного типа, которые представляют альтернативу. К минусам регистров можно отнести следующие пункты:

1. Они не отличаются привлекательностью. Располагаются регистры вдоль стены по всему помещению, это толстая труба из стали.
2. Малая площадь контакта с воздухом в комнате приводит к пониженному показателю тепловой отдачи, нулевое применение конвекции.
3. Немалая цена за снабжение системы обогрева регистрами и сложность установки. Регистры из стальных труб большого диаметра на рынке стройматериалов стоят немало, а при работах по монтажу нужно применять сварку.

Как улучшить теплоотдачу

Эффективность работы зависит от поверхности системы. Площадь устройств невелика, поэтому их часто дополняют металлическими пластинами. Последние приваривают вертикально, делая трубы искусственно ребристыми.

Другой вариант подразумевает приварку профильных элементов к передней части устройства. Их оставляют полыми: воздух, попадая снизу, будет нагреваться и подниматься наверх.

Трубчатый электрический генератор также способствует увеличению мощности. Он работает, если основная система остановилась. Таким образом, поддерживается постоянная эксплуатация отопления.

Использование более эффективной модели

В некоторых ситуациях улучшить эффективность работы батарей можно исключительно радикальным методом, заменив их на новые. Отметим, что даже высококачественные системы отопления после двух десятков лет эксплуатации нуждаются в обновлении из-за того, что происходит выработка их ресурса. Технологии не стоят на месте, а это значит, что в радиаторах старого образца используются менее эффективные и энергоемкие материалы.

Еще один важный аргумент в пользу замены старых батарей на новые — это улучшенная конструкция последних. В современных моделях площадь теплоотдачи значительно больше, кроме того, производители разработали инновационные детали радиаторов, позволяющие увеличить их производительность. Речь идет о конвекционных окошках в верхней части прибора и вертикальных ребрах.

Подводя итог, отметим, что советы опытных мастеров, приведенные в этом материале, помогут повысить температуру в квартире на 2–4 градуса. Если же справиться с проблемой отопления своими руками не получится, тогда придется прибегнуть к услугам профессионалов. О том, как провести расчет мощности системы отопления и организовать ее монтаж, мы расскажем в одной из следующих статей. Следите за обновлениями сайта и до новых встреч!

В соответствии с действующим законодательством, Администрация отказывается от каких-либо заверений и гарантий, предоставление которых может иным образом подразумеваться, и отказывается от ответственности в отношении Сайта, Содержимого и его использования. ttps://seberemont.ru/info/otkaz.html

Статья была полезна? Расскажите друзьям

Отопление и вентиляция

Отопление и вентиляция

Отопление и вентиляция

Отопление и вентиляция

Отопление и вентиляция

Главные показатели батарей для водяного отопления

• Тепловая мощность измеряется в киловаттах.
• Размеры.
• Внешний вид.
• Срок эксплуатации.

Определите самостоятельно потребность в количестве радиаторов исходя из тепловой мощности каждой единицы. Рассчитайте её по формуле: количество квадратных метров умножьте на 100 Ватт = 1 Квт.

Для комнаты средних размеров в 20 квадратов вам необходимо запастись 2 кВт. В угловой комнате к этому показателю добавьте 20%.

Показатели тепловой мощности ищите в техническом паспорте изделия, которая указана в киловаттах. В европейских моделях часто обозначен расход теплоносителя: литр в минуту. В приблизительных значениях 1 л/мин соответствует 1 Квт.

Как сделать регистр своими руками

Чтобы сделать самодельный регистр отопления из труб, понадобится 3 профильных трубы прямоугольного сечения 60х80 мм и толщиной стенок 3 мм, а также 4 круглых трубы диаметром 25 мм, заглушки из листового материала с толщиной стенок 3 мм.

• По торцам труб отмеряют и вырезают отверстия под перемычки. Центральную трубу прорезают с 2-х сторон.
• Раскладывают профильные трубы горизонтально, прокладывают между ними перемычки строго по отверстиям, затем приваривают их.
• Теперь изделие устанавливают вертикально.
• Сварные швы создают герметичность при давлении до 13 атм.

Теплообменник для бани

В бане энергия печи передается воде. Изогнутую трубу располагают внутри топки, при этом змеевик не контактирует с огнем. Так как горячая вода поднимается вверх, на смену ей приходит холодная. В замкнутом водяном контуре происходит круговорот, повышающий температуру во всей системе. Змеевик для бани делают из нержавеющей стали, другие материалы не выдерживают столь тяжелых условий эксплуатации.

Теплообменник в виде подковы – самый простой вариант

Мастера выкладывают печь, встраивая вовнутрь нее теплообменник (регистр), который затем соединяют с водяным баком. Оптимальный способ размещения теплообменника – напротив проема, через который дымовые газы устремляются в дымовой канал. Конструкция регистра бывает П-образной и сваренной из труб. Иногда используют и готовую секцию чугунной батареи. Из-за малой величины естественного давления используют трубы с диаметром от 25 мм и длиной не более 2,5-3 м.

Регистр помещают в специальные борозды внутри топливника из шамотного кирпича

Размеры регистра выбираются в зависимости от мощности печи. Чтобы нагреть 100 л воды, понадобится труба длиной 2 м и диаметром 40 мм. Тепловая мощность такого теплообменника будет равна 2 кВт.

Регистры отопления из профильной трубы содержат большой объем воды. Тепло долго держится благодаря небольшой скорости охлаждения

• Теплообменник лучше смонтировать одновременно с кладкой печи после возведения фундамента. В этом случае размер топливника легко согласовать с размером регистра.
• Между трубами теплообменника и топливником выдерживают расстояние в 10-15 мм. Змеевик не соприкасается с пламенем, он нагревается от раскаленного воздуха. Через резьбовые соединения изогнутая труба соединяется с баком.
• Изогнутая труба, намотанная на металлический дымоход, также может нагревать воду (температура на выходе достигает 500 С).
• Специалисты используют жаропрочные уплотнители в местах соединения теплообменника и водопроводных труб.
• Тяжелые сварные конструкции устанавливают в кирпичных печах (в железной для нее трудно найти место).
• Дымоход печи с теплообменником прочищают чаще, так как в нем образуется на порядок больше сажи вследствие неполного сгорания топлива.
• Чтобы нагрев жидкости происходил еще быстрее, в систему вводят циркуляционный насос для искусственного перемещения воды.
• Теплообменник заполняют холодной водой до того, как печь нагреется.
• С целью не допустить разрыва труб при минусовых температурах, нужно предусмотреть возможность полного слива воды из системы.

Общая протяженность труб не должна превышать 3-х метров, иначе потребуется принудительное движение воды

Изготовленный своими руками регистр – хорошая возможность сэкономить. Теплообменники из гладких или профильных изделий выдерживают скачки давления и температуры, а высокая теплоотдача позволяет применять их для обогрева больших помещений.

Расчет регистров для помещения

Выбирая модель регистра отопления, следует направить внимание на трубный диаметр. Диаметры, как упоминалось выше, бываю от 32 до 150мм

Большой диаметр труб – это, как следствие, большой объем всей системы отопления. Для нагрева такой системы требуется очень много времени и сложнее регулировать температуру, но для работы котла они предпочтительней.

Остановить выбор лучше на трубах с диаметром 32мм, а если предполагается личное изготовление регистра, специалисты рекомендуют выбрать диаметр трубы не более 80мм.

Для создания теплоснабжения из стальных отопительных регистров оптимальным решением будет прибегнуть к услугам мастеров. Другой вариант – это специальные программы для расчета.

Но при самостоятельном расчете можно использовать следующую методику.

Изначально нужно знать такие параметры:

•  общая площадь комнаты;
•  коэффициент отдачи тепла материала регистра;
•  диаметр используемых труб.

Таблица. Теплоотдача одного погонного метра трубы из стали разного диаметра — для расчета регистра отопления при высоте 2 метра.

Диаметр трубы, мм	32	40	57	76	89	108	114	133	159
Площадь обогрева помещения, м2.	0,56	0,69	0,95	1,27	1,48	1,80	1,90	2,22	2,65

Можно воспользоваться формулой расчета регистров из гладких стальных труб.

Q = 3.14 x D x L x K (Tr – To), где

Q – количество тепла, которое выделяет труба, Вт;

D – диаметр трубы, м;

L – длина трубы, м;

K – коэффициент передачи тепла (11,63 Вт/м2хС);

Tr – температура внутри помещения;

To – температура теплоносителя в системе;

t – разница температур.
Имея эти значения, можно самому рассчитать количество тепла регистра отопления.

Пример: длина 1-й секции 2 м., а диаметр трубы – 76 мм.

t будет ровна 60С (80-20).

Таким образом, мощность одной секции регистра отопления из стальной гладкой трубы будет равна:

Q=3,14х0,076х2х11,63х60=333 Вт.

Чтобы рассчитать каждую последующую секцию необходимо полученный результат умножать на понижающий коэффициент 0,9.

Для расчета требуемого метража и диаметра трубы брать в расчет следует только показатели теплоотдачи погонного метра трубы.

Например. Помещению площадью 20м2 и высотой потолка не более 3м потребуется 20 м стальной трубы, диаметр которой будет 60мм.

При подготовке к монтажу отопительных приборов следует учесть такие параметры, как:

•  глубина стен;
•  расположение окон и дверей;
•  состав стен и перекрытий здания и др.

Достоинства и недостатки

Преимущества регистров из гладких труб:

• Простая конструкция позволяет изготовить нагревательные приборы самостоятельно из доступных материалов (из круглых или профильных труб) и сэкономить немалую сумму семейного бюджета.
• Простая форма стальных изделий способствует меньшему отложению солей на стенках и меньшему заиливанию по сравнению с радиаторами; это урежает частоту промывки нагревательного прибора.
• Большое сечение и простая форма обеспечивают небольшое гидравлическое сопротивление и возможность снижения рабочего давления в системе (а также возможность использования в открытой системе отопления с естественной циркуляцией, в том числе и с угольными котлами).
• Трубчатые нагревательные приборы имеют большую протяженность, большая часть тепла передается в помещение излучением — это создает комфортную тепловую зону с равномерным нагревом внизу по всей площади помещения. У радиаторов и конвекторов большая часть тепла передается путем конвекции и поднимается к потолку — а люди находятся в нижней части помещения.
• Большой срок службы: стальные конструкции — не менее 25 лет, чугун и алюминий — лет сорок, медь потенциально может прослужить до 100 лет.
• Гладкая поверхность легко моется и окрашивается — это облегчает эксплуатацию приборов. Гладкая, доступная для мойки поверхность приборов позволяет использовать их в помещениях с особыми санитарными требованиями или в запыленных производственных цехах.

Недостатки регистров из гладких труб:

• Большое количество воды делает систему инерционной, усложняет регуляцию температуры, требует использования мощных насосов.
• Небольшая теплоотдающая поверхность на единицу длины прибора требует применения приборов больших габаритов — это приводит к увеличению количества металла и воды в системе, увеличению веса конструкций и инерционности системы.
• Традиционные бюджетные модели некрасивы, необходимы декоративные экраны, а они заметно снижают КПД всей системы.
• Эксклюзивные красивые дизайнерские модели регистров имеют высокие цены, найти фирму, которая их изготовит, также непросто.

Как установить регистр отопления

Установить регистр отопления может каждый хозяин без привлечения к работам мастера. Чтобы упростить сборочные операции, предварительно необходимо подготовить каждый из элементов отопительной системы согласно проекту.

Одно из главных предъявляемых требований – качественное соединение регистра с трубопроводами. Оно должно выдерживать максимально допустимую нагрузку – 10 МПа. Если стыковка производится посредством сварки, нужно следить за качеством швов.

Регистры рекомендуется размещать вдоль одной стены. При этом необходим минимальный уклон по направлению движения теплоносителя – до 0.05% от длины прибора.

Располагать регистры отопления необходимо поближе к половой поверхности. Чем больше диаметр основной трубы, тем меньше будет сопротивление для циркулирующего теплоносителя.

Эффективность прибора зависит от большого числа факторов, среди которых площадь нагрева, прямо пропорциональная длине и диаметру труб. Наибольшее распространение в быту получили модели со следующими характеристиками:

• Рекомендуемый диаметр труб – от 25 до 160 мм
• Соединительные перемычки у секционных моделей – от 30 мм
• Расстояние между основными трубами – от 50 мм
• Максимальное давление – 10 МПа
• Материал – высокоуглеродистая сталь

Изготавливаем регистр своими руками

Каждый, кто умеет работать со сварочным аппаратом, способен изготовить регистр отопления самостоятельно. Несложную конструкцию можно будет наполнить антифризом или маслом.

Вводное видео по изготовлению

Чтобы сделать отопительный прибор своими руками, рекомендуется следовать инструкции:

1. Нужно подготовить трубы подходящих диаметров и нарезать заготовки
2. Внутренняя часть трубы проверяется и при необходимости зачищается, чтоб снизить и без того высокое сопротивление для циркулирующего теплоносителя
3. С торцов привариваются заглушки, в некоторых из них высверливаются отверстия

Трубками меньшего диаметра (вертикальные) соединяются более толстые (горизонтальные) Необходимо смонтировать краны для удаления воздуха, который будет скапливаться с краев Все швы аккуратно и качественно зачищаются, поверхность окрашивают масляными красками

В переносных конструкциях необходимо установить нагревательный тэн мощностью от 1.5 до 6 Вт, который будет работать от обычной розетки. Если система работает от отопительного котла, эффективность регистров можно увеличить за счет установки мощного циркуляционного насоса.

Основные преимущества

Среди многочисленных преимуществ регистров отопления следует отметить:

1. Имеется возможность заказать изготовление отопительных приборов по индивидуальному чертежу заказчика
2. Внутри них роль теплоносителя может выполнять не только жидкость, но и горячий пар

Установка не требует специального оборудования Могут устанавливаться в помещениях с большой площадью, так как характеризуются эффективным теплообменом несмотря на компактные и скромные размеры Приемлемая стоимость

В заключении

Безусловно, регистры отопления приходят на смену классическим радиаторам отопления. В частных домах их можно встретить в помещениях с более агрессивными условиями (туалет, ванная, периодически неотапливаемые помещения и т. д.). Для хорошего мастера не составит труда изготовить подобный прибор самостоятельно.

Отопительный прибор, состоящий из соединенных с помощью сварки между собой гладкостенных труб, называется регистром. В основном трубы, расположенные горизонтально, соединяются вертикальными короткими перемычками, через которые также проходит теплоноситель. Конструкция регистров лежит в основе создания разного вида радиаторов отопления.

Уменьшение теплоотдачи.

В целях энергосбережения, становиться актуальным уменьшение теплоотдачи труб на тех участках коммуникаций, которые не используются по назначению, например при переходе из одного здания в другое или в неотапливаемом помещении.

Для этого есть множество вариантов использования теплоизоляционных материалов. Производители представляют на выбор достаточно широкий ассортимент, начиная от дешевых стекловолоконных и заканчивая более дорогими типа пенополистирола. Можно приобрести трубы с уже встроенными в нее утеплительными элементами.

Подведя итог, делаем выводы, что использование подобных расчетов помогает существенно сэкономить и избежать многих технических препятствий при проектировании систем водо- и теплообеспечения.

Вообще-то вы отчаянный человек, если решились на такое мероприятие. Теплоотдача трубы, конечно же, поддается расчетам и существует великое множество работ по теоретическому расчету теплоотдачи различных труб.

Начнем с того, что если вы затеяли проводить в доме отопление своими руками, то вы человек упорный и целеустремленный. Соответственно, уже составлен проект отопления, выбраны трубы: либо это металлопластиковые трубы отопления либо стальные трубы отопления. Радиаторы отопления тоже уже присмотрены в магазине.

Но, прежде чем всё это приобретать, то есть на проектном этапе, необходимо произвести условно-относительный расчет. Ведь теплоотдача труб отопления, просчитанная в проекте – это залог теплых зим для вашей семьи. Здесь ошибаться нельзя.

Методы расчета теплоотдачи труб отопления

Почему делается обычно упор на расчет теплоотдачи именно труб отопления. Дело в том, что для радиаторов отопления производственного изготовления все эти расчеты сделаны, и приводятся в инструкциях по применению изделий. Исходя из них, вы спокойно можете рассчитать необходимое количество радиаторов в зависимости от параметров вашего дома: объем, температура теплоносителя и т.д.

Таблицы. Это квинтэссенция всех необходимых параметров, собранных в одном месте. В Сети сегодня размещено великое множество таблиц и справочников для онлайн расчета теплоотдачи труб. В них вы узнаете, какова теплоотдача стальной трубы или чугунной трубы, теплоотдача полимерной трубы или медной.

Все, что необходимо при пользовании этими таблицами – знать начальные параметры вашей трубы: материал, толщина стенок, внутренний диаметр и т.д. И, соответственно, внести в поиск запрос «Таблица коэффициентов теплообмена труб».

В этот же раздел по определению теплоотдачи труб, можно отнести и использование мануальных Справочников по теплообмену материалов. Хотя, их все труднее и труднее находить, вся информация перекочевала в Интернет.

Формулы. Теплоотдача стальной трубы считается по формуле

Qтр=1.163*Sтр*k*(Tводы – Твоздуха)*(1-кпд изоляции трубы),Вт где Sтр – площадь поверхности трубы, а к – коэффициент теплопередачи от воды к воздуху.

Теплоотдача металлопластиковой трубы рассчитывается по другой формуле.

Где — температура на внутренней поверхности трубопровода, °С; t c -температура на наружной поверхности трубопровода, °С; Q — тепловой поток, Вт; l — длина трубы, м; t— температура теплоносителя, °С; t вз — температура воздушной среды, °С; a н — коэффициент наружной теплоотдачи, Вт/м 2 · К; d н — наружный диаметр трубы, мм; l — коэффициент теплопроводности, Вт/м К; d в — внутренний диаметр трубы, мм; a вн — коэффициент внутренней теплоотдачи, Вт/м 2 · К;

Вы прекрасно понимаете, что расчет теплопроводности труб отопления – величина условно-относительная. В формулы вносятся усредненные параметры определенных показателей, которые могут, и отличаются от реально существующих.

Например, в результате проводимых экспериментов выяснено, что теплоотдача полипропиленовой трубы, расположенной горизонтально, чуть ниже, чем у стальных труб того же внутреннего диаметра, на 7-8%. Именно внутреннего, так как у полимерных труб толщина стенки немного больше.

Многие факторы влияют на итоговые цифры, полученные в таблицах и формулах, именно поэтому всегда делается сноска «примерная теплоотдача». Ведь в формулах не учитываются, например, теплопотери через ограждающие конструкции здания, выполненные из разных материалов. Для этого существуют соответствующие Таблицы поправок.

Тем не менее, воспользовавшись одним из методов определения теплоотдачи труб отопления, вы будете иметь общее представление о том, какие трубы и радиаторы отопления вам нужны для дома.

Удачи вам, строители своего теплого настоящего и будущего.
