Регуляторы температуры отопительных систем: предназначение и виды, особенности выбора и установки

Принцип работы терморегуляторов

Бесспорно, автоматический регулятор температуры отопления значительно упрощает жизнь владельцам. Но экономить тепловую энергию можно и без термостата, при том, что заниматься регулировкой радиаторов придется самостоятельно. В этом помогут обычный вентиль и дроссель, но по сравнению с терморегулятором использование данных приспособлений все же неудобно.

Термостат реагирует на колебания уличной температуры и регулирует подачу тепла.

Используя дроссель и вентиль придется несколько раз в день подстраивать все самостоятельно. Также теплоотдача будет несколько варьироваться в зависимости от колебаний температуры теплоносителя.

Термостат автоматически регулирует температуру помещений, увеличивая или уменьшая поток воды через батареи. Если жарко – расход воды снижается. В случае похолодания термостат приоткрывается. Сам принцип работы терморегулятора отопления зависит от конкретного вида регулировки.

Механический терморегулятор

Составными частями терморегулятора являются термическая головка и клапан. Термическая головка включает в себя регулятор, жидкостный элемент и привод. Иногда происходит замена жидкостного элемента упругим или газовым. Термоэлемент в форме цилиндра имеет гофрированные внутренние стенки, которые называют сильфоном. Сильфон содержит в себе рабочую среду, в которой происходит реакция на изменения температурных показателей.

Пропорционально с увеличением температуры помещения возрастает объем рабочей среды и сильфон растягивается. Далее сдвигается рабочий шток регулировки клапана, закрывая подачу теплоносителя. Если температура в доме падает, значит рабочая среда уменьшается в объеме и сильфон сжимается. Обратный ход штока способствует увеличенному поступлению теплоносителя к радиатору. Интересно, что механический регулятор температуры отопления, а точнее механизм растяжения и сужения, может выполнять растяжение до 1 миллиона раз.

Электронный терморегулятор

Терморегулятор с электронным управлением автоматически контролирует котел и остальные исполнительные механизмы, типа клапанов, насосов, смесителей и т.д. Пользователь сам может задать наиболее предпочтительный температурный микроклимат, а электронный терморегулятор поддерживает заданную температуру.

Стандартный электронный терморегулятор для отопления содержит термодатчик, что устанавливается в любом месте квартиры, но на удаленном расстоянии от отопительных приборов. Далее прибор считывает информацию в той части пространства, в которой он находится. Данные передаются и терморегулятор может управлять системой отопления дома.

Электронный программируемый терморегулятор для системы отопления делится на два вида: терморегулятор с открытой и закрытой логикой.

В закрытой логике изменять разрешается только некоторые параметры, открытая же предоставляет больше свободы: терморегуляторы легко программируются, также имеется огромный перечень функций и всевозможных настроек. Как ни странно, но большим спросом пользуются закрытые терморегуляторы. Это объясняется тем, что обычным жителям трудно разобраться в настройках и всяческих режимах, проще установить закрытый терморегулятор, который сделает все сам.

Установка термостатов

Многих волнует в каких именно комнатах ставить термостаты. Часто установку производят в спальне, но это нежелательно. Эффективнее производить установку в помещениях с перепадом температур, в комнатах с частым пребыванием людей (кухня, гостиная и т.д.). Для спальни вполне хватит обычного вентиля, регулирующего подачу тепла.

Установка термостата в двухэтажном доме обязательно происходит на втором этаже, откуда будет выполняться регулировка системы отопления частного дома. Объясняется это тем, что поток теплого воздуха направляется вверх, в следствие чего первый этаж остается прохладнее второго. Термостат с датчиком устанавливается в комнатах со свободной циркуляцией воздуха. Приспособление размещается в горизонтальном положении, только так датчик показывает достоверные данные. Как работает термостат для отопления мы уже писали здесь .

Правильный монтаж происходит при установке терморегулятора на входе в батарею. Клапан термостата на одном конце имеет наружную резьбу, на другом – внутреннюю. Диаметры бывают полудюймовые и четырехдюймовые. Термостат вкручивается в радиаторную пробку наружным концом подходящего диаметра.

Что означает термин «терморегулятор»

Терморегулятор — это устройство, которое задействуется в системах отопления или кондиционирования для обеспечения установленного значения температуры нагреваемой среды: вода или воздух.

Как правило, терморегулятор (ТР) выполняется в форме аппаратного модуля, который измеряет температуру среды и передает сигнал управляющему модулю на активизацию или прекращение процесса нагрева.

Таким образом, существует две исполнительные модификации терморегулятора:

  • Он выступает в роли самостоятельного устройства, имеющего функции по контролю и управлению процессом, например, контроль температуры и ее регулирование по проценту влажности в помещении;
  • в качестве аппаратного модуля в составе общей автоматики безопасности.

Тип термостатических элементов

Термоголовка для радиатора  — это верхняя, сменная часть устройства. Она может быть нескольких видов:

  • ручной;
  • механической;
  • электронной.

Чтобы можно было ориентироваться по ценам: европейские производители механические термоголовки продают от 15 евро до 25 евро, есть антивандальные модели, они стоят от 40 евро. Есть устройства с выносным датчиком. Их ставят,  если условия не позволяют регулировать температуру на радиаторе (например, он установлен за шкафом, закрыт в нише и т.д.). Тут большое значение играет длина капиллярной трубки, которым связан датчик с терморегулятором. Цены в этом сегмента от 40-50 евро.

Так выглядит ручное устройство для регулировки температуры радиаторов в разрезе

Ручной терморегулятор — это тот же регулирующий вентиль для радиатора. И принцип работы тот же: вращаете ручку, изменяете количество проходящего теплоносителя. С той лишь разницей, что при желании вы сможете просто снять этот термоэлемент и поставить механический или электронный. Корпус при этом откручивать или менять не нужно. Они универсальны. Головки для ручной регулировки имеют невысокую цену — от 4 евро.

Электронные термоголовки — это самые дорогостоящие варианты, они же и самые массивные: в корпусе есть место для двух батареек. Отличаются тем, что имеют больше возможностей. Кроме поддержания стабильной температуры на протяжении всего времени, можно запрограммировать температуру по дням недели или по времени суток. Например, после 9 утра все домочадцы расходятся, и появляются только после 18 часов. Получается, что незачем тратить деньги на поддержание высокой температуры в дневное время. Электронные термоэлементы и дают возможность во все дни, кроме выходных, выставить в этот промежуток  более низкую температуру. Ставьте хоть 6-8оС, а к вечеру можно снова нагреть воздух до комфортных 20 градусов. С этими устройствами есть возможность сэкономить на отоплении без снижения уровня комфорта.

Электронные модели имеют функционал намного шире

Еще термоголовки делят по типу температурного агента (вещества, который находится в сильфоне). Они бывают:

  • жидкостные;
  • газовые.

Газовый терморегулятор считается менее инерционным, говорят, он быстрее реагирует на изменение температуры. Но разница не настолько большая, чтобы отдавать предпочтение конкретно какому-то виду. Главное — качество, а не вид температурного агента. Жидкостные же терморегуляторы не менее качественные. Причем в изготовлении они проще, потому  выпускаются в более широком ассортименте.

При выборе термоэлемента нужно обращать внимание на диапазон температур, который устройство может поддерживать. Обычно это от +6oC до +26-28 oC. Но могут быть отличия

Чем шире диапазон, тем выше цена. Изменяются также габариты и дизайн, способ подключения

Но могут быть отличия. Чем шире диапазон, тем выше цена. Изменяются также габариты и дизайн, способ подключения.

О монтаже и его особенностях

На подающей части трубопровода регулятора устанавливается клапан терморегулирующего типа

Важно сохранить горизонтальное положение для головки устройства отопления. Недопустимо воздействие прямого солнечного света, тепла в больших количествах

Радиаторы не могут нормально выполнять свои функции, если они закрыты занавесками или заставлены мебелью. В такой ситуации возникает зона с почти полным отсутствием чувствительности. Это означает, что нет никакого соприкосновения с окружающей средой.

В противном случае

Если по-другому систему отопления установить невозможно, придется использовать датчики дистанционного регулирования, у которых есть чувствительный накладной элемент. Для встраивания в ниши предназначены и так называемые минирегуляторы отопления.

Специалисты рекомендуют осуществлять установку специального запорного вентиля на обратке радиатора отопления. Тогда не придется отключать всю систему отопления от стояка, если понадобится произвести чистку батареи, демонтаж.

Терморегулятор насоса необходимо полностью открывать, когда отопительный сезон заканчивается. После этого на седле клапана не будет образовываться лишний осадок, само устройство просто поворачивается против часовой стрелки.

Есть несколько тепловых режимов, с которыми могут работать разные виды приборов для насоса.

  1. лето — 28 °C;
  2. ванная комната — 24 °C;
  3. гостиная — 20 °C;
  4. спальня — 16 °C;
  5. внутренний коридор — 11 °C;
  6. защита от заморозков — 7 °C.

Нужно обязательно настроить терморегулятор для насоса, прежде чем начинать активную эксплуатацию. На этом этапе создается дополнительное гидравлическое сопротивление. Нужно плавно регулировать дроссельный механизм, чтобы добиться необходимого результата работы насоса.

4 Монтаж автоматических регуляторов

При монтаже автоматического регулятора отопления необходимо слить из батареи всю воду, для чего потребуется запирающий шаровой кран. После слива воды с батареи откручивают клапан, предварительно перекрыв все краны.

На радиаторе меняют адаптер. Для его снятия потребуется два разводных ключа, которыми фиксируют и откручивают гайки на подающей трубе и батарее. После замены адаптера аналогичную процедуру следует выполнить с воротником на радиаторе.

Непосредственно к установленному новому воротнику крепят терморегулятор. На корпусе термостата имеются соответствующие стрелки, позволяющие правильно смонтировать прибор, клапан которого фиксируется разводным ключом, после чего затягивают герметично гайку с дополнительной гидроизоляцией паклей и аналогичными материалами.

Виды термостатов

Механический термостат

Термостатические регуляторы имеют общий принцип устройства и различные исполнительные механизмы. Общая конструкция состоит из корпуса, штока, уплотнений, клапана и соединительных резьб. Корпус выполнен из латуни или нержавеющей стали. Корпус оборудован резьбами по входу и выходу рабочей среды. Направление движения нанесено на поверхность вентиля стрелкой. На выходе воды обычно вместо резьбы для удобства монтажа и сборки устанавливают сгон типа «американка». На верхней части корпуса находится присоединительный вывод со штоком. Вывод имеет резьбу или специальные фиксаторы для установки термоголовки.

Шток оборудован пружиной и находится в поднятом положении без применения к нему усилия управляющего механизма (термоголовки или ручки). На нижнем конце штока находится исполнительный механизм – клапан с резиновой (или фторопластовой) накладкой. Под воздействием усилия привода шток опускается и клапан перекрывает (или открывает) канал движения теплоносителя.

Данное устройство носит название термостатического вентиля. По управляющему механизму, воздействующему на шток, различают следующие виды термостатов:

  1. Механические;
  2. Электронные;
  3. Жидкостные и газонаполненные;
  4. Термостатические смесители.

Термостатические смесители – особый вид терморегулирующей арматуры. Они являются основой принципа работы водяных теплых полов. На них задается температура воды в контурах отопления (как правило, не превышает 50 градусов Цельсия). Смеситель для снижения температуры теплоносителя, подаваемого из котла, подмешивает в поток остывшую воду из обратного трубопровода контуров напольного отопления.

Механические терморегуляторы

Механические терморегуляторы – базовая модель термостатической регулирующей арматуры. Подробное описание термостатического вентиля дано в предыдущем разделе. Главный признак механического терморегулятора – ручное управление работой вентиля. Оно осуществляется пластиковой ручкой, идущей в комплекте с изделием. Ручная регулировка не позволяет достичь необходимой точности в управлении отопительным прибором. К тому же прочность пластикового колпачка оставляет желать лучшего. Подключение механических терморегуляторов к батарее – первый шаг к качественному управлению.

Электронные термостаты

Электронный термостат – термостатический вентиль, имеющий сервопривод штока. Сервопривод по данным датчика приводит в движение шток клапана, регулирует величину потока. Различают различные компоновки электронных термостатов:

  • Термостат со встроенным датчиком, дисплеем и клавишным управлением;
  • Устройство с вынесенным датчиком;
  • Термостат с дистанционным управлением.

Первая модель устанавливается непосредственно на термостатический вентиль. Модель с вынесенным датчиком имеет исполнительно-регулировочное устройство, устанавливаемое на вентиль и вынесенный датчик температуры. Датчик устанавливается на расстоянии от радиатора, чтобы объективно оценивать температуру воздуха в помещении. Может устанавливаться и снаружи здания – регулировка происходит в зависимости от температуры воздуха окружающей среды.

Электронный термостат с дистанционным управлением имеет общий блок, интегрирующий управление группой термостатов по дистанционному принципу.

Жидкостные и газонаполненные терморегуляторы

Терморегуляторы этого типа пользуются наибольшей популярностью. Они дешевле электронных и не уступают им по надежности. Принцип их работы основан на использовании теплофизических свойств некоторых жидкостей и газов.

В корпусе располагают гибкий сосуд, заполненный жидкостью или газом с определенными свойствами. При нагреве воздуха рабочая среда резервуара расширяется и сосуд оказывает давление на шток клапана – вентиль начинает закрываться. При охлаждении все происходит в обратном порядке – сосуд сужается, пружина приподнимает шток с клапаном.

Виды терморегуляторов для отопления

Термостат, а именно так правильно называется терморегулятор, — относительно небольшое, но сложное устройство. Он доступен в нескольких формах: помимо классической, вы можете выбирать между цифровым или беспроводным. Покупая терморегулятор, необходимо ориентироваться на несколько основных параметров.

К ним относятся, в частности, управление, тип датчика, расположение на стене, а также следует обратить внимание на его соединение с котлом или другим источником тепла.

  • Терморегулятор должен быть расположен в месте, где воздух циркулирует естественным образом, поэтому не рекомендуется размещать его рядом с окнами или кондиционером.
  • В идеале он должен быть установлен на высоте 1,5 метра от пола. На такой высоте им будет легко управлять, а в случае с дисплеем вся необходимая информация будет у вас перед глазами.

Вблизи не должно быть приборов, выделяющих тепло. Терморегулятор нельзя размещать в местах, где на него будут попадать солнечные лучи. Поэтому для его размещения подходит свободная стена без мебели.

Большинство термостатов работают от батареек, но некоторым требуется источник питания. В этом случае также необходимо обеспечить прокладку кабеля или розетку поблизости.

Выбор подходящей отопительной системы

Система отопления должна отвечать требованиям комфортности, экономичности и надежности. Ее можно создать только при правильном выборе котла, оптимальной автоматики и отопительных приборов.

При выборе котельного оборудования стоит соблюдать несколько простых правил:

  • Хорошая база компании-производителя, наличие сервисной службы;
  • Приобретать теплогенерирующее оборудование лучше всего у одного производителя. Это скажется на максимальной эффективности всей системы. Более эффективная работа оборудования от одной компании обусловлена заточкой агрегатов для совместной работы;
  • Выбирать продукцию только проверенных производителей. Как правило, монтажные организации склоняются к выбору оборудования BUDERUS, VIESSMANN. Их оснащение обеспечит наиболее эффективную работу и надежность системы.

Основной котел выбирается в несколько этапов, выходя из доступных энергоносителей (газ, пелеты, уголь, электричество) и экономичности при комфортных условиях в процессе эксплуатации.

Также к установке рекомендуется дополнительный (резервный) котел. Это делается с целью обеспечения бесперебойной работы системы отопления в случае выхода из строя основного теплогенерирующего оборудования.

Иногда роль резервного котла может исполнять оборудование, которое использует для генерации тепла иной вид энергоносителя, чем основной котел. Такой способ эксплуатации дополнительного котла обеспечит повышенную экономичность в случае повышения тарифов на основной энергоноситель.

Схема отопления частного дома

    Какую схему системы отопления выбрать в частном доме?

Схемы систем отопления

    Перед началом проектирования и строительства дома, необходимо определиться, как выполнить систему отопления. Это надо для того чтобы определить:

1. Где будет располагаться газовый котел и нужно ли под него отдельное помещение-котельную.

2.Какая схема отопления будет эффективно работать в Вашем доме.

3. Место вентиляционных и дымовых каналов, обозначить их на плане и заложить под них фундамент.

    Системы отопления разделяются в первую очередь на энергозависимые и энергонезависимые.  Проще говоря, нужно Вашему котлу электропитание или нет. Конечно, Вы скажете лучше, если котел работает без электропитания, вдруг отключат электричество, а отопление будет продолжать работать. Не могу с Вами не согласиться, и поэтому давайте поговорим об энергонезависимой системе отопления о её преимуществах и недостатках.

  Главное преимущество мы уже обозначили, это независимость от электричества.  Ну, пожалуй, и все преимущества на этом заканчиваются. В современных системах отопления используются электрические насосы, и, как правило, блоки управления. Электрический насос позволяет уменьшить объем количества воды в системе отопления и этим делает расход газа на отопление более экономичным.

А также, насос позволяет выполнить в доме теплые полы и все трубы спрятать в стены или полы.

     Во вторую очередь системы отопления разделяются по способу подведения труб к радиаторам, основные способы это: однотрубная система (Ленинградка); двухтрубная система и лучевая система отопления.  Выбор системы отопления производит инженер в зависимости от технических характеристик Вашего дома. Постараюсь простым языком объяснить, как это делается.

Если Вы находитесь в Белгородской области, то рациональный способ системы отопления поможет Вам выбрать специалист нашей фирмы.

Однотрубная система отопления

    На примере показана схема однотрубной системы отопления дома общей площадью до 100 м2. Мы видим, что наибольшее крыло имеет 5 радиаторов и полотенцесушитель. Здесь мощность радиаторов небольшая из-за небольшой площади комнат, и поэтому данная схема будет работать полноценно.  Не рекомендуется выполнять более 5-6 точек на одном крыле, при использовании однотрубной системы отопления.

Двухтрубная система отопления

    Двухтрубная система отопления отличается от однотрубной тем, что подвод воды к радиатору осуществляется не одной, а двумя магистралями подача и обратка. Это позволяет на одном крыле поместить большее количество отопительных приборов и сделать систему отопления более прогрессивной. Двухтрубная система отопления по себестоимости дороже, чем однотрубная, так как идет большее количество труб.

Лучевая  система отопления

   Если дом одноэтажный и имеет большое количество комнат, можно выполнить лучевую систему отопления. Это позволит сделать систему отопления более эффективной. Отличием лучевой от двухтрубной системы отопления является то, что к радиатору воду подается не из магистрали, а непосредственно от котла. На примере показан узел разводки труб лучевой системы.

Подведение итогов

    В этой статье мы поговорили о системах отопления, это: однотрубная, двухтрубная и лучевые системы отопления. По себестоимости однотрубная система получается дешевле, но она будет работать эффективно не во всех случаях. В каждом случае необходима консультация специалиста.

Установка регулятора температуры воды ГВС

Автоматический регулятор температуры обеспечит рациональное потребление тепла и стабильную температуру горячей воды.

Компания OTOS готова выполнить полный комплекс работ по установке регулятора температуры воды в тепловом пункте системы ГВС.

  • Разработаем и согласуем проект
  • Выполним поставку оборудования и материалов
  • Установим регулятор температуры воды
  • Запустим систему ГВС и настроим регулятор
  • Заключим договор технического обслуживания

Проект на установку регулятора выполняют сертифицированные специалисты с многолетним опытом работы. Все проекты разрабатываются индивидуально, а подбор сопровождается детальным расчётом.

Монтаж регулятора температуры в системе горячего водоснабжения выполнит опытная бригада с использованием современных инструментов и материалов. Установленное оборудование, материалы и выполненные работы обеспечиваются двухлетней гарантией.

Как регулятор поддерживает температуру воды

Клапан регулятора устанавливают на подающем трубопроводе тепловой сети перед теплообменным аппаратом (бойлером), а датчик температуры на выходе нагреваемой воды из теплообменника.

Датчик замеряет температуру нагретой воды на входе в систему горячего водоснабжения и передаёт управляющий сигнал приводу регулирующего клапана для увеличения или уменьшения потока греющего теплоносителя. При превышении заданной температуры регулятор перекрывает греющий поток, а при недостатке открывает.

Типы регуляторов температуры воды

Регулятор температуры прямого действия

Датчик температуры такого регулятора, представляет собой баллончик заполненный газом и соединённый импульсной трубкой с сильфонным приводом. Газ нагревается в датчике температуры (баллончике) и расширяется, а соответственно, давление в нём и в приводе возрастает — сильфон привода разжимается и давит на шток регулятора перекрывая поток. При охлаждении происходит обратное действие.

Регуляторы температуры прямого действия работают без внешних источников энергии, но имеют ограниченный диапазон температур и не могут быть запрограммированы на поддержание различной температуры в зависимости от дня недели и времени суток.

Программируемый регулятор температуры

Cостоит из датчика, контроллера, электрического привода и регулирующего клапана. Датчик передаёт данные о температуре контроллеру, который сверяет измеренную температуру с заданной настройкой и при её отклонении формирует управляющий сигнал для электрического привода закрывающего или открывающего регулирующий клапан.

Программируемые регуляторы питаются от внешней сети, поддерживают температуру воды с большей точностью и могут обеспечить различную температуру в зависимости от дня недели и времени суток.

На сколько можно сократить расходы на горячее водоснабжение

Перерасход тепла в системе ГВС водонагревательная установка которой не оборудована регулятором температуры — может достигать 30%. При этом, во время отсутствия водоразбора и соответственно съёма тепла, горячий теплоноситель из подающего трубопровода тепловой сети перетекает в обратный, что не допускается по условиям отпуска тепла в сетях централизованного теплоснабжения и влечёт за собой наложение штрафа и рост тепловых потерь с трубопроводов.

Установка регулятора температуры воды ГВС

ВИДЫ ТЕРМОРЕГУЛЯТОРОВ

На сегодняшний день потребителям предлагается множество разновидностей терморегуляторов, различающихся как по принципу функционирования, так и по характеристикам.
По первому признаку устройства делятся на три большие группы:

  • механические терморегуляторы;
  • электрические;
  • электронные.

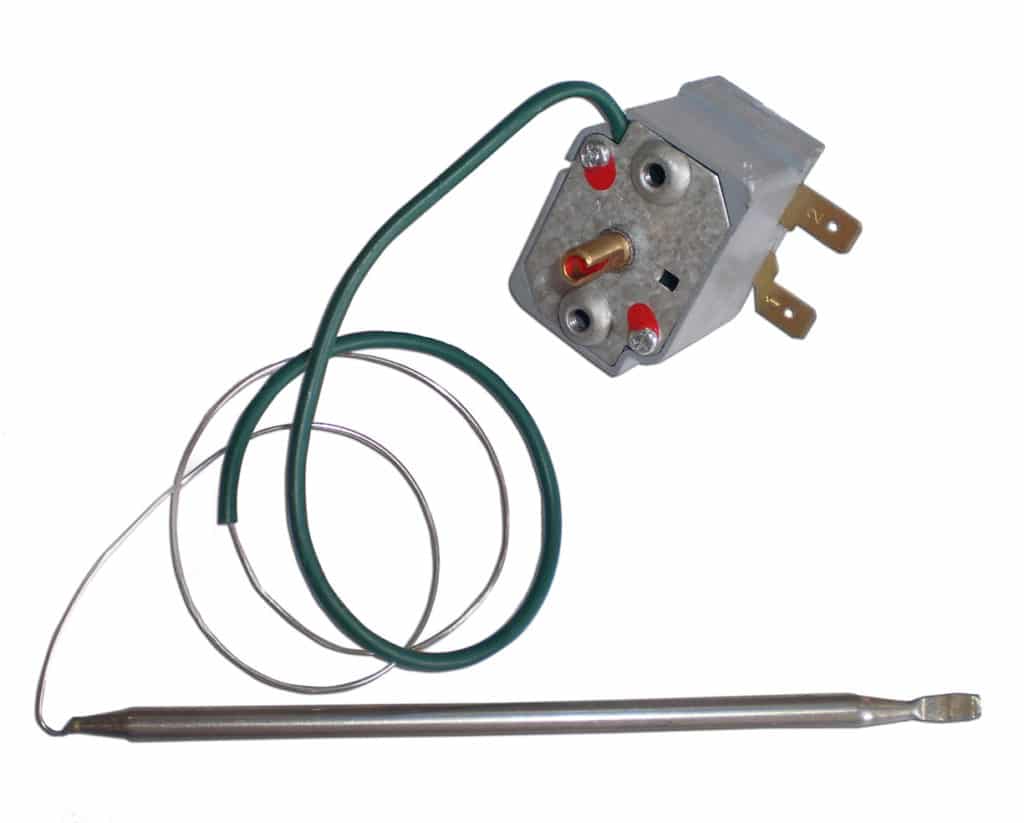

Механические терморегуляторы.

Эти устройства отличаются наибольшей простотой исполнения и установки в систему отопления. Состоят такие регуляторы из запорного механизма, представленного игольчатым клапаном, и термоголовки. Благодаря расширению или сужению пружины, степень сжатия которой задаётся производителем, происходит давление на клапан, перекрывающий (частично или полностью) поток теплоносителя.

В результате при повышении температуры до определённого значения металлическая пружина расширяется, и расходование теплоносителя останавливается.

Преимущества механических терморегуляторов:

  • отсутствие необходимости подключения к источнику электрического тока;
  • возможность один раз и до окончания срока эксплуатации выставить температурный порог, по достижении которого доступ теплоносителя перекрывается;
  • относительная дешевизна.

Основные недостатки устройств:

  • высокая инерционность;
  • частые выходы из строя – в результате износа или простоя системы.

Электрические терморегуляторы.

Эти приборы используются для регулирования работы приборов и систем электроотопления. Наиболее распространённый и бюджетный вариант изделия – обычное реле, включающееся и выключающееся в зависимости от данных на датчике температуры. Очень часто такие реле встраиваются в прибор самим производителем, однако возможно и отдельное подключение.

Преимущества устройств:

  • безопасность: нагревательный элемент по достижении заданной температуры будет выключен автоматически;
  • экономичность: при правильной настройке прибора расходуется минимум электроэнергии;
  • возможность программирования терморегуляторов в зависимости от параметров окружающей среды, времени суток и дня недели (в продвинутых устройствах можно определить режимы нагрева, к примеру, для будних дней и выходных).

Недостатки приборов:

  • необходимость подключения к выделенной силовой линии (с целью обеспечить автономность функционирования);
  • большая, по сравнению с механическими устройствами, стоимость;
  • сложность установки, обусловленная необходимостью разбираться в электрических схемах.

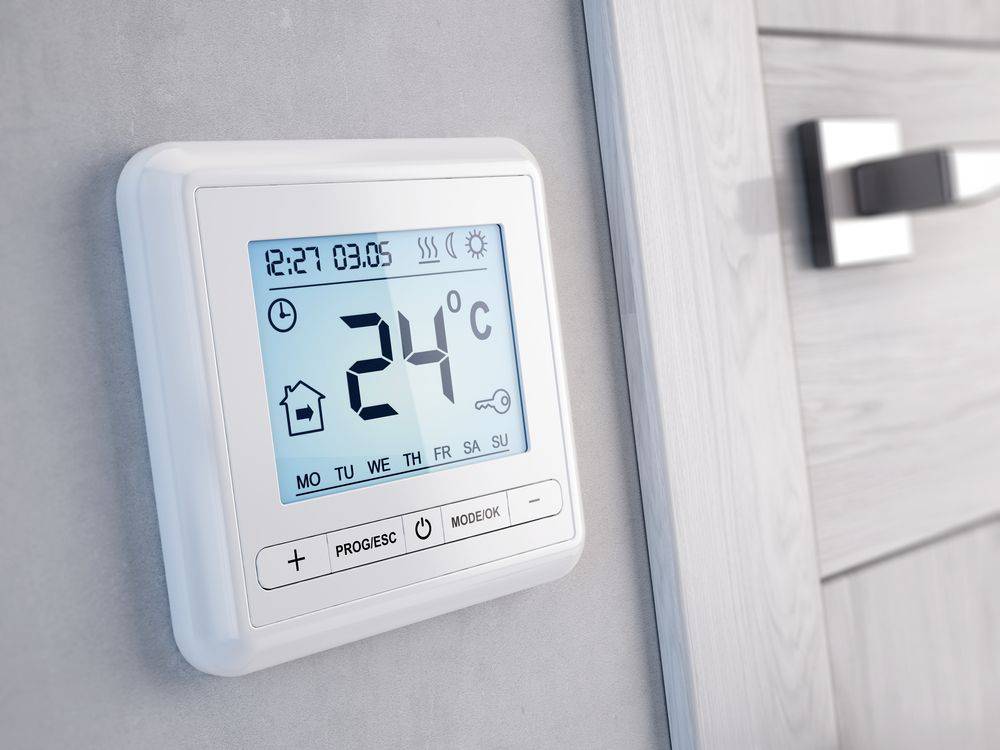

Электронные регуляторы температуры.

Основное отличие устройств – наличие микропроцессорного контроллера, подключаемого к датчику температуры, и дающего возможность полностью программировать режимы нагрева каждого подключаемого устройства, а значит, обеспечить наиболее рациональное расходование электроэнергии.

Преимущества:

  • исключительная гибкость программ отопления, в том числе возможность самостоятельного программирования;
  • возможность подключения внешнего оборудования и интеграции в единую систему управления;
  • функция дистанционного управления (обычно посредством пульта с ИК-портом);
  • интеграция с модулями удалённого управления (GPS, GSM).

Среди недостатков можно отметить высокую цену на устройства и возможную сложность самостоятельного программирования.

Основные характеристики терморегуляторов.

Набор важных для терморегулятора характеристик зависит от вида прибора. К примеру, для механических и электрических регуляторов основными показателями будут:

  • условия подключения (например, подходит прибор для инфракрасных обогревателей, котлов, полов с подогревом, бойлеров или любых электронагревательных систем);
  • правила размещения (можно ли располагать регулятор под лучами солнца, около источников тепла, на сквозняке, в закрытой нише; рекомендуется подключение рядом с прибором или выносное);
  • в каком диапазоне возможно управление нагревом;
  • на какие силу тока и напряжение прибор рассчитан.

Для программируемых электронных устройств, помимо перечисленных характеристик, следует обращать внимание на:

  • количество встроенных программ – как включения/отключения, так и циклических;
  • возможность самостоятельного программирования;
  • источник питания (электросеть, батареи);
  • наличие пульта ДУ;
  • возможность коммутировать прибор с модулями GSM.

Особенности установки терморегуляторов в систему отопления

  1. Если регулирующие устройства монтируются в действующую систему отопления, требуется осуществить предварительный слив теплоносителя.
  2. Терморегулятор устанавливается на трубу подачи радиатора. В существующей системе необходимо вырезать ее часть.
  3. При установке клапана требуется соблюдать совпадение направления потока теплоносителя и стрелки на корпусе элемента.
  4. Термоголовка устройства должна располагаться перпендикулярно отопительному прибору.
  5. Перед терморегулятором необходимо размещение запорной арматуры, которая обеспечивает возможность отключения радиатора и проведения ремонтных работ.
  6. Технология и правила монтажа приборов должна осуществляться в соответствии с прилагаемой производителем инструкцией.

https://youtube.com/watch?v=83LWCYqAFEk

Как происходит взаимодействие датчика с котлом

В зависимости от модели котла, существует 2 способа взаимодействия: напрямую и через комнатный термостат.

Подключить датчик температуры напрямую можно лишь к моделям котлов с наличием такой возможности (соответствующая автоматика и клеммная колодка/разъем на котле), о такой возможности сообщается в технических характеристиках модели. Например, возможность подключения термодатчиков имеют такие модели, как: линейка Baxi ECO Four, линейка Baxi LUNA-3, Buderus Logamax U072, Viessmann Vitopend 100-W и большинство других современных моделей газовых котлов.

Если котел имеет простую малофункциональную автоматику, внешний датчик лучше подключить через электронный комнатный термостат с возможностью программирования. Программирование работы котла позволяет задать шаблон работы системы отопления, например, снизив температуру до 15 градусов на рабочее время, когда хозяев нет дома, что позволит существенно сэкономить на отоплении, вне зависимости от вида используемого топлива. Стоимость хорошего термостата порядка 1 500-3 000 руб., но окупается он, при грамотном использовании, за несколько месяцев эксплуатации.

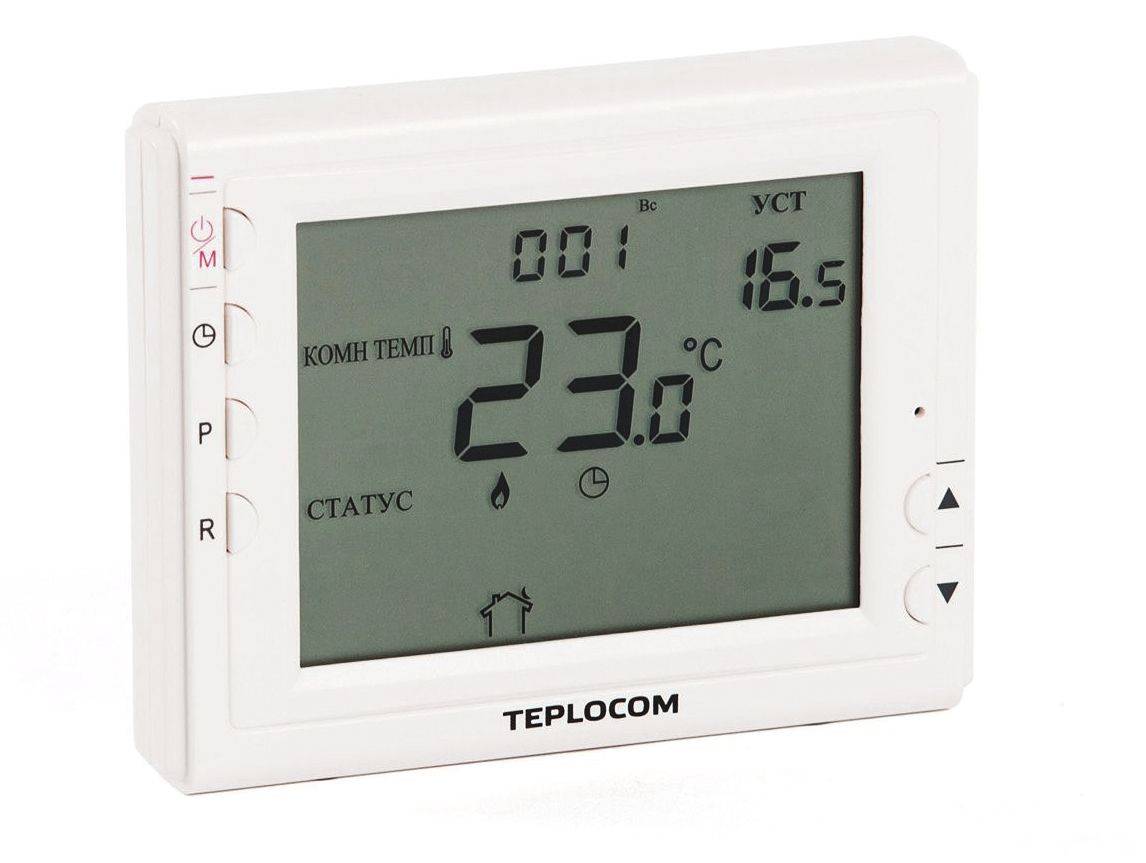

Пример комнатного программируемого термостата (модель – Teplocom TS-Prog-2AA8A).

Комнатный термостат уже имеет встроенный датчик температуры, измеряющий температуру в помещении, в котором он установлен. Чтобы реализовать погодозависимое управление, необходимо докупить универсальный уличный датчик температуры. Терморегуляторы, уже имеющие в комплекте датчик уличной температуры, продаются крайне редко. Однако зачастую в комплекте поставки имеется термодатчик для теплых полов.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
