Арматура для отопления: что это такое, запорная регулирующая продукция для систем горячего водоснабжения, виды регулировочных изделий

Регулирующие элементы

Регулировочная арматура относится к автоматике, предназначена для выставления, поддержания оптимальной температуры внутри помещения.

Если климат в комнате резко изменится, система сработает: изменится скорость тока теплоносителя через трубы, что постепенно вернет показатели к норме.

Внутри регулятора вещество, изменяющее габариты, в зависимости от ситуации в системе обогрева. При расширении оказывается давление на задвижной шток, который плавно перекроет подачу жидкости.

На установленный прибор не должны влиять внешние факторы, нужно расположить его вдали от нагревательных элементов, прямого попадания солнечных лучей. Нельзя закрывать шторами, задвигать мебелью, ставить изделие около кондиционера, вентиляционного отверстия.

К регулировочной продукции относятся термоголовки, обратный клапан, перепускной клапан, автоматический воздухоотводчик.

Разновидности конструкции

Воздухоотводчики отличаются также по конструкционному исполнению. Чаще всего речь идет о форме прибора.

Она может быть:

  • Прямой.
  • Угловой.
  • Горизонтальной.
  • Вертикальной.

Строго говоря, функцию клапана на батарее отопления для сброса воздуха может выполнять простой кран: как правило, с помощью таких приспособлений параллельно с воздухом может сливаться и застоявшаяся вода. Такие схемы, как правило, часто использовались в прошлом веке, до изобретения более надежных устройств. Перед тем, как поставить кран на батарею, требовалось полное удаление теплоносителя из системы. В те времена отсекающие вентили обычно не применялись.

Современные контуры повсеместно комплектуются воздухоотводчиками в комбинации с предохранительными устройствами. Приспособления для стравливания воздушных пробок уже давно считают неотъемлемыми атрибутами систем отопления, наряду с радиатором или котлом. Они поддерживают контур в рабочем тонусе путем своевременного избавления от воздушных пробок.

Специфика устройства

Конструкция автоматических и ручных спускных кранов на отопление имеет одну общую деталь. Речь идет о канале (клапане), который предназначается для удаления накопившегося воздуха. Автоматические приборы снабжены поплавком: когда он расположен в верхнем положении, это говорит о том, что игольчатый клапан закрыт.

После появления газа происходит опускание поплавка. Как результат, коромысло открывает клапан, и воздух начинает выходить наружу. После удаления воздушной пробки происходит поднятие поплавка, что дает возможность игле закрыть клапан. В итоге система возвращается в привычный режим работы.

Что такое регулирующая арматура

Запорная регулирующая арматура выполняет две функции. Первая – это регулировка температуры или гидравлического сопротивления. Вторая – полное перекрытие циркуляции. Особенность этого вида арматуры заключается в конструкции вентилей. При вращении ручки шток жмет на заслонку, которая перекрывает путь жидкости. Степень перекрытия может быть разной.

К запорно-регулирующей арматуре для отопления относятся:

  • термостатические вентили;
  • термоголовки;
  • балансировочные вентили;
  • трехходовые и обратные клапаны.

Данный вид вентилей может работать как в ручном, так и автоматическом режиме. Это позволяет поддерживать в помещении требуемый микроклимат, независимо от погоды. Автоматизированные системы широко используются для отопления нового поколения – умный дом.

Регулировка температуры

Запорно-регулирующая арматура для воды в системе отопления выполняет функцию терморегулятора. Чтобы в помещении всегда была одинаковая температуры перед каждым радиатором нужно установить термостатический вентиль. Они есть ручные и полуавтоматические. Последние могут работать в ручном режиме, а после установки на них термостатической головки или сервопривода переходят в автоматический режим.

Внутри термоголовки есть сильфон с рабочим веществом.

Контроль показателей температуры осуществляется посредством термодатчиков. Они бывают встроенными или выносными и могут снимать показания степени нагрева воздуха или воды. Например, трёхходовой клапан устанавливается на подаче и соединяется байпасом с обраткой. Выносной термодатчик устанавливается за клапаном на подаче. Датчик снимает показания температуры воды и если она слишком горячая, то трёхходовой клапан подтягивает теплоноситель из обратки. Если вода слишком холодная, то подпитка из обратки уменьшается.

Это позволяет одновременно эксплуатировать высокотемпературное и низкотемпературное отопление от одного котла. Узел подмеса устанавливается перед коллектором отопления, если петель тёплого пола больше одной. Если же контур ТП всего один, то узел подмеса можно устанавливать непосредственно на патрубки отводов от главной магистрали.

Регулировка гидравлического сопротивления

Гидравлическое сопротивление – это та сила, с которой нужно бороться воде во время циркуляции

Жидкость всегда течет по пути наименьшего сопротивления, поэтому важно соблюдать диаметры труб при монтаже. Если какая-то часть контура имеет слишком высокое гидравлическое сопротивления, то теплоноситель туда просто не потечет. Соответственно, отрезок системы отопления перестанет греть

Соответственно, отрезок системы отопления перестанет греть.

Балансировочный клапан для бытовой батареи.

Каким должно быть гидравлическое сопротивление рассчитывается на этапе проектирования системы отопления. Этим занимаются инженеры-теплотехники. Они используют специальные программы или же пользуются таблицами Exel собственной разработки. Все данные заносятся в проект. В обозначении запорной регулирующей арматуры на чертежах есть информация для настройки балансировочных вентилей.

Например, в проекте указано, что радиатор должен иметь сопротивление 2 единицы. При монтаже балансировочного вентиля нужно посмотреть в паспорт изделия. Там указано сколько нужно сделать оборотов штока, чтобы достигнуть необходимого значения сопротивления. Вентили всегда устанавливаются за радиатором. Регулировка осуществляет один раз.

Регулировка циркуляции теплоносителя

В системах отопления с принудительной циркуляцией установка запорной регулирующей арматуры позволяет направлять теплоноситель в нужное русло. Для этого используются обратные клапаны. Он пропускает воду только в одном направлении.

Конструкция обратного клапана.

Его конструкция достаточно простая:

  • корпус;
  • заслонка;
  • пружина;
  • шток.

Выбирать обратный клапан нужно исходя из температурного режима системы отопления и рабочего давления. В автономных контурах давление составляет 2-2,5 атмосферы, в центральных сетях может достигать 10-12 атмосфер.

Балансировочный клапан

При монтаже систем теплоснабжения его используют с целью регулировки работы нескольких гидравлических контуров. Установка балансировочного клапана позволяет повысить эффективность отопительной конструкции, так как он помогает контролировать допустимый объем потребляемого теплоносителя.

Правильно смонтированный данный вид арматуры, у которой принцип работы заключается в равномерном распределении нагретой жидкости по всем сегментам теплоснабжающей системы, может функционировать в наиболее сложных условиях. Данное устройство способно выдерживать значительные перепады давления в контурах и высокую скорость передвижения теплоносителя по трубопроводам.

Состоит балансировочный клапан, стоимость которого для модификаций прямого действия не маленькая, из следующих основных элементов:

  • корпуса, выполненного из стали, силумина или латуни;
  • патрубка;
  • фиксатора положения;
  • мембранной перегородки;
  • измерительной диафрагмы;
  • индикатора затвора.

Как узнать, нужен ли перепускной клапан системы отопления

По всем клапанам, устанавливаемым в отопительные системы, должны проводиться тщательные расчеты, причем за основу берется гидравлическое сопротивление, а так же давление на определенных участках отопительных контуров.

Каждый обратный клапан имеет собственное гидравлическое сопротивление, и его обязательно следует учитывать при выполнении расчетов – это поможет при выборе насоса для отопительного контура. Если перед монтажом отопительной системы будут проведены все необходимые расчеты, по их итогам приобретаются:

  • водяные радиаторы,
  • трубопроводы,
  • циркуляционные насосы,
  • отопительные котлы,
  • водопроводная арматура,
  • различные виды клапанов.

Что выбрать: краны или вентили?

Радиаторы — самостоятельная часть отопительного контура здания, но установка дополнений поможет избежать многих сложностей.

Например, запорная арматура нужна, чтобы батарею можно было снять на плановую чистку, ремонт без слива воды из системы. Скопление воздуха не даст радиаторам нагреваться до нужного уровня, для решения проблемы нужен клапан сброса воздуха.

Шаровой кран

Шаровое изделие получило такое название за то, что запорная деталь — шар со сквозным отверстием.

Устройство работает на два положения – полное раскрытие, закрытие, невозможно частично регулировать. Оборудование считается только запорным, сопровождает любые радиаторы.

Кран Маевского

Элемент — вид воздухоотводчика, полностью механический прибор. Кран не сработает автоматически при образовании газовой пробки, потребуется ручное вмешательство.

Деталь ставят вместо верхней заглушки, для стравливания воздуха аккуратно ослабляют плоской отверткой. Воздух будет выходить через маленькое отверстие с характерным звуком.

Процесс продолжают, пока теплоноситель не начнет вытекать более-менее ровной струей.

Изделие Маевского не подходит для чугунных батарей, требуется сильный слив теплоносителя, невозможно при маленьком отверстии.

Регулировочные детали на радиаторах

Регулировочное изделие — часть закрывающей арматуры, но устанавливается в тандеме с шаровым, не обеспечивает требуемой герметичности.

Возможно частично изменить силу напора жидкости, а не перекрывать сразу полностью. Помогает регулировать температурные условия.

Необходимо помнить о низкой пропускной способности устройства, монтаж требуется, когда в доме часто становится жарко.

Запорная арматура – часть конструкции обогрева, без которой инертность системы вскоре выведет ее из строя. Нужно устанавливать продукцию по правилам.

Обзор арматуры отопления:

Виды запорной арматуры

Существуют различные виды запорной арматуры:

1. Запорные краны присутствуют на всех трубопроводах. Соединяются с трубой фланцевым или муфтовым соединением. С учетом рабочей среды краны подразделяются на шаровые и пробковые.

Сальниковые муфтовые – краны-пробки с резиновым или пеньковым сальником внутри, отлитые из чугуна для использования в водных и нефтяных трубопроводах. Температура транспортируемого вещества не должна превышать 100 градусов. Кран можно устанавливать в любом положении.

Пробковые муфтовые – чугунные для газовых трубопроводов. Максимальный порог температуры – 50 градусов. Также неприхотливы к установке.

Фланцевые шаровые краны – производятся в стальном (диапазон температур 30-70 градусов) и чугунном, выдерживающем 100-градусную нагрузку, варианте.

2. Запорная заслонка выполнена в виде диска, вращающегося вокруг своей оси, расположенной перпендикулярно или под определенным углом по направлению движения вещества. В основном монтируются на трубопроводы большого диаметра с небольшим давлением рабочей среды. Устанавливаются гидроприводным или электроприводным способом, а также вручную врезаются в трубопровод при помощи сварки или фланцевым соединением. Корпус изготавливается из чугуна, а диск из стали. Подходят для использования в кислотных и щелочных средах и не требуют технического обслуживания.

3. Трубопроводные задвижки периодически перекрывают поток рабочей среды. При оснащении их электроприводом появляется возможность осуществлять управление дистанционно. Изготавливаются из чугуна, стали, нержавейки или сплавов цветных металлов. Выбор материала, из которого будет изготовлено устройство запорной арматуры, зависит от того, щелочная или кислая среда будет транспортироваться по трубопроводу.

4. Запорный вентиль предназначается для полного перекрытия потока. С его помощью невозможно осуществить регулирование рабочего давления. Вентиль должен быть всегда полностью открыт или закрыт. Золотник и шпиндель, составляющие систему, перекрывают поток параллельно его направлению для предотвращения гидроударов. Вентили для систем с высоким давлением приваривают к толстостенным трубам. Также возможно соединение фланцевыми патрубками и муфтами. Последнее распространено в трубопроводах для транспортировки воды, воздуха или пара температурой не выше 50 градусов с обязательным уплотнением чугуна кожаным, резиновым или паронитовым кольцом.

Детали, изготовленные из латуни, немного весят и работают при высоких показателях сжатия, обеспечивая 100% перекрытие.

Герметизация в таких системах может обеспечиваться:

Типы запорной арматуры включают в себя также те специальные вентили, задвижки и заслонки которые эксплуатируются на трубопроводах, по которым движутся агрессивные вещества. Для таких изделий чаще всего используют устойчивую к кислоте и щелочи латунь. Детали из сильфона применяют при необходимости обеспечения герметичности соединения, выдерживания высоких температур и предотвращения возможной утечки.

Антикоррозийные свойства также крайне важны для арматуры, используемой в агрессивных средах, поэтому зачастую допускается применение фланцевых, фарфоровых и диафрагмовых вентилей с резиновым покрытием.

Газовая запорная арматура

Газовая запорная арматура – неотъемлемая часть в газотранспортной системе, функция которой – включение или отключение газа, изменение направления его потока, управление давлением или количеством проходящего продукта.

К арматуре, которая будет использоваться в газопроводах, предъявляется требование к герметическому отключению существующих участков в газовых трубопроводах. Поэтому краны, задвижки, обратные клапаны и вентили должны пройти сертификацию и быть изготовлены из высококачественных материалов, ведь от их надежности зависит, не произойдет ли сбой в работе, который приведет к загрязнениям атмосферы или взрыву газа.

Назначение и функции запорной арматуры

Изделия запорной арматуры относятся к специальному типу изделий для трубопроводных магистралей, назначение которых заключается в оперативном регулировании скорости потока рабочего носителя для обеспечения заданных параметров технологического процесса. Действие запорной арматуры направлено на закрытие, открытие, смену направления и скорости движения рабочего газа/жидкости. Кроме того, к запорной арматуре следует отнести спускные и контрольные изделия, служащие для сброса носителя из трубопроводных систем, технологических аппаратов, и подачи носителя в контрольно-измерительные приборы.

Арматура данного типа присутствует во всех трубопроводных магистралях промышленных производств, технических объектах бытового назначения (отопление, газо-, водоснабжение, канализация и т.д.), и составляет не менее 80% от общего количества используемых изделий в магистрали. Наибольшее распространение в качестве запорных элементов получили задвижки, вентили, краны, клапаны и затворы.

Выбор материалов, из которых изготавливаются данные детали, в настоящее время достаточно широк:

  • металлы (титан, алюминий);
  • сплавы (чугун, сталь, бронза);
  • полимерные и синтетические материалы, например, поливинилиденфторид (ПВДФ), хлорированный поливинилхлорид (ХПВХ), полиэтилен (ПЭ), полипропилен (ПП).

При выборе запорного изделия руководствуются следующими техническими характеристиками: присоединительный диаметр, назначение и материал, из которого изготавливается корпус и рабочая часть трубопровода, скорость закрытия. Специальные требования: продолжительные сроки службы, высокая прочность, надёжность, безопасность, коррозионная устойчивость материала к рабочей среде, герметичность, простота монтажа и удобство эксплуатации.

Следует отметить, что рабочая среда трубопровода достаточно быстро повреждает изделия запорной арматуры, происходит истирание уплотнительных элементов, износ, коррозионные процессы, поэтому необходимо своевременно проводить технический контроль оборудования, промывку систем магистралей, ремонт или замену изделия.

В зависимости от назначения в составе технического объекта запорная арматура делится на категории:

  • промышленная (общепромышленная, специальная) – используется в производствах различного рода деятельности, в том числе народного хозяйства;
  • судовая – эксплуатируется в заданных специфических условиях морского и речного транспорта;
  • сантехническая – трубопроводная арматура бытового назначения, применяется в газовых плитах, колонках, ванных, котлах и т.д.;
  • изготовленная по спецзаказу – разрабатывается, изготавливается и эксплуатируется в соответствии с особыми заданными техническими требованиями, например, в уникальных, экспериментальных промышленных объектах.

Функции, выполняемые данным типом арматуры обширны: регулирующая, распределительно-смесительная, предохранительная, защитная, запорная, фазоразделительная.

В данной статье рассмотрим виды запорной арматуры, действие которой направлено на изменение площади поперечного сечения трубопровода для регулирования скорости потока носителя или полной его остановки.

Выбор вентилей для радиаторов

Подбор вентилей должен производиться с учетом следующих параметров:

  • вида запорного устройства;
  • технических характеристик крана;
  • индивидуальных особенностей отопительной системы.

Виды вентилей

Для установки в системе отопления используются три основных вида вентилей:

  • шаровые;
  • конусные;
  • термостатические.

Шаровые краны устанавливаются для автономного перекрытия теплоснабжения и в силу своих характеристик не могут использоваться для ограничения поступления воды в систему.

Запорные шаровые краны по способу установки подразделяются на следующие виды:

резьбовые (краны с двух сторон оборудованы резьбой для соединения с трубами). Преимущественно выпускаются небольшого диаметра и предназначаются для установки в индивидуальной системе отопления жилого помещения;

Запорный вентиль, устанавливаемый на резьбу

фланцевые (устройство крепится с помощью фланцев). Используются в большинстве случаев на внешних магистралях отопительных систем;

Кран для отопительной системы, закрепляющийся фланцами

приварные (устанавливаются при помощи сварочного аппарата). В силу сложности монтажа в индивидуальных системах практически не используются.

Кран, устанавливаемый при помощи сварки

Конусный вентиль, в отличие от шарового, позволяет регулировать температуру поступающей жидкости. Регулирующий вентиль может быть двух видов:

прямой. Устройство устанавливается на ровный участок системы отопления;

Кран для установки на ровном участке

угловой. Устройство устанавливается на место изгиба подающего трубопровода.

Кран для установки на изгибе труб

Основной недостаток конусных вентилей – ручное управление, которое не позволяет установить в жилом помещении определенный температурный режим.

Для поддерживания температуры жидкости в отопительной системе устанавливается термостатический вентиль, который может иметь:

  • ручное управление. На температурной шкале, встроенной в вентиль, выставляется определенный показатель;
  • полуавтоматическое управление. Настройка температуры производится на кнопочном дисплее;
  • автоматическое управление. Вентиль без вмешательства человека поддерживает заданную температуру.

Устройство вентиля с возможностью настройки температуры

Какой вентиль радиатора отопления выбрать? Опираться необходимо на возможности устройства:

  • полное (запорный вентиль) или частичное (конусный или термостатический вентиль) ограничение поступающей жидкости;
  • установка температурного режима.

Стандартные требования к вентилям

Любой радиаторный вентиль должен отвечать следующим требованиям, являющимся стандартными для городских отопительных систем:

  • вентили на батареи отопления должны выдерживать температуру внутренней жидкости не менее 200ºС;
  • рабочее давление крана, устанавливаемого на радиатор, должно находиться в диапазоне 16 – 40 атм.;
  • вентиль должен быть изготовлен из материалов, устойчивых к коррозии и механическому воздействию. Качественные краны изготавливаются из стали, бронзы или латуни.

Все вентили, предназначенные для отопительных систем, соответствуют заданным требованиям. Однако при покупке устройства рекомендуется еще раз проверить рабочие параметры.

Учет индивидуальных особенностей

При выборе вентилей также необходимо учитывать индивидуальные особенности системы отопления квартиры, к которым относятся:

диаметр подводящих к радиаторам труб. Диаметр вентиля должен полностью соответствовать диаметру труб;
положение вентилей на батарее. Наличие свободного пространства для установки прямого или углового вентилей;
способ установки вентилей

Если на трубах имеется резьба, то важно учитывать ее размеры. Если резьба отсутствует, то при выборе вентиля необходимо определить метод установки устройства.

Для чего нужно производить регулировку

Настройка оптимальной температуры батарей отопления позволяет создать внутри помещения максимально комфортные условия пребывания. Кроме этого, регулировка позволяет:

  1. Убрать эффект завоздушивания в батареях, дать возможность теплоносителю свободно передвигаться по трубопроводу системы отопления, эффективно отдавая свое тепло внутреннему пространству помещения.
  2. Снизить до 25% затраты на теплопотребление.
  3. Не держать постоянно открытыми окна, при чрезмерном перегреве воздуха в помещении.

Настройкой отопления и регулировкой батарей, желательно заниматься перед началом отопительного сезона. Это нужно для того, чтобы потом не испытывать дискомфорта в квартире и не настраивать температуру нагрева батарей в авральном режиме. До настройки и регулировки радиаторов изначально летом нужно произвести теплоизоляцию всех окон. Кроме этого, нужно учесть особенности месторасположения квартиры:

  • В середине или в угловой части дома.
  • Нижний или верхний этаж.

Проанализировав ситуацию, желательно воспользоваться энергосберегающими технологиями для максимального сохранения тепла внутри квартиры:

  • Утеплить стены, углы, полы.
  • Провести гидро и теплоизоляцию швов между бетонными стыками панельного дома.

Без этих работ, регулировать температуру радиаторов будет бесполезно, так как львиная доля тепла будет обогревать улицу.

Клапана BALLOREX

Польская компания BROEN BALLOREX в своей серии Venturi занимается выпуском ручного балансировочного клапана, обладающего высокой точностью регулирования. Такой клапан представляет собой вентиль, выполняющий две функции:

  • клапана с ручной регулировкой;
  • запорного шарового крана.

Он позволяет производить балансировку и гидравлическое регулирование, ограничение расхода, открытие и закрытие потока рабочей среды в системе, а так же измерение температуры рабочей среды и расхода при помощи штатного расходомера. Его можно приобрести в различных исполнениях. Линейка данных клапанов выпускается с диаметром условного прохода от DN 15 до DN 200 и номинальным давлением PN 16 Вар и PN 25 Вар. Клапана с условным диаметром от DN 15 до DN 50 и давлением 16 Вар имеют фланцевое присоединение, а клапана с давлением PN 25 Вар имеют резьбовое соединение.

Клапан BROEN BALLOREX

Все балансировочные клапана и их элементы (корпус клапана, измерительная диафрагма, отсечной шар, регулировочный шток) с условным диаметром от DN 15 до DN 50 изготавливаются из хромированной латуни. А балансировочные клапана, имеющие условный диаметр от DN 65 до DN 200 изготавливаются из стали также с фланцевым или резьбовым соединением.

Клапана серии Venturi при одинаковом условном проходе выпускаются с различной пропускной способностью, зависящей от типа исполнения: high (H), standard (S) и low (L). Кроме того серия Venturi выпускается двух типов Venturi FODRV и Venturi DRV данные клапана имеют измерительные ниппели контроля расхода. Все клапана данной компании могут быть установлены в любом положении на любом участке трубопровода перед отводом или сразу за ним, перед сужением трубопровода или после.

Также данная польская компания предлагает автоматические балансировочные клапана в различных модификациях. Клапана Ballorex DP устанавливаются на обратном трубопроводе, обеспечивая на циркуляционном кольце необходимый перепад давления при любых нагрузках. Это делает возможным поэтапный запуск объект в эксплуатацию благодаря возможности зональной балансировки. Использование Ballorex DP позволяет устранить шумовые явления, которые вызываются избыточным давлением, создаваемым в других частях отопительной системы.

https://youtube.com/watch?v=-HdmcDc0lbM

Клапана от датского производителя

Еще одним производителем является датская компания Данфос, поставляющая клапана всех типов, отличающихся высоким качеством исполнения. Ручные клапаны MSV-BD LENO относятся к клапанам нового поколения. Они позволяют решать задачи по гидравлической балансировке систем отопления. При этом они сочетают в себе функции, характерные для стандартного ручного клапана и шарового крана, обеспечивая тем самым быстрое и полное перекрытие потока. Большинство моделей позволяет снять данные на выходе и входе, однако у отдельных моделей ниппель предусмотрен только с одной стороны.

Автоматический клапан ASV-M

Автоматический ASV-M, цена которого позволяет говорить об оптимальном соотношении цены и качества, можно использовать как запорную арматуру и при необходимости присоединения импульсной трубки от ASV-P(V). ASV-I. Он позволяет ограничивать максимальный расход перемещаемого теплоносителя. Клапан комплектуется специальными заглушками под измерительные ниппели. Установив ниппели можно измерить расход теплоносителя, который протекает через конкретный участок системы.

Клапана серии ASV отличаются высоким качеством исполнения. Они позволяют поддерживать постоянную разность давлений между подающим и обратным трубопроводами. ASV-P, устанавливаемый на обратном трубопроводе, отличается фиксированной настройкой 10 кПа. В то время как ASV-PV имеет измеряемую настройку 5-25 кПа, а ASV-PV Plus – 20-40 кПа.

Настройка клапанов баланса

Для балансировки отопления в частном доме выбирают ручные устройства нужного диаметра, производя их подбор и настройку с помощью соответствующей диаграммы, прилагаемой в паспорте. Исходными данными для работы с графиком являются объем подачи, выраженный в метрах кубических в час или литрах в секунду, и перепад давлений, измеряемый в барах, атмосферах или Паскалях.

К примеру, при определении положения индикатора настройки модификации MSV-F2 с условным проходом Ду равным 65 мм. при интенсивности потока 16 м. куб./ч. и перепадам давлений в 5 кПа. (рис.11) на графике соединяют точки на соответствующих шкалах расхода и напора и продлевают линию до пересечения условной шкалой коэффициента Ку.

От точки на шкале Ку проводит горизонтальную линию для диаметра Д, равного 65 мм., находят настройку с цифрой 7, которую устанавливают на шкале рукоятки.

Также для выбранного диаметра прибора его регулировку производят при помощи таблицы (рис. 12), по которой определяют количество оборотов шпинделя, соответствующее определенному потоку.

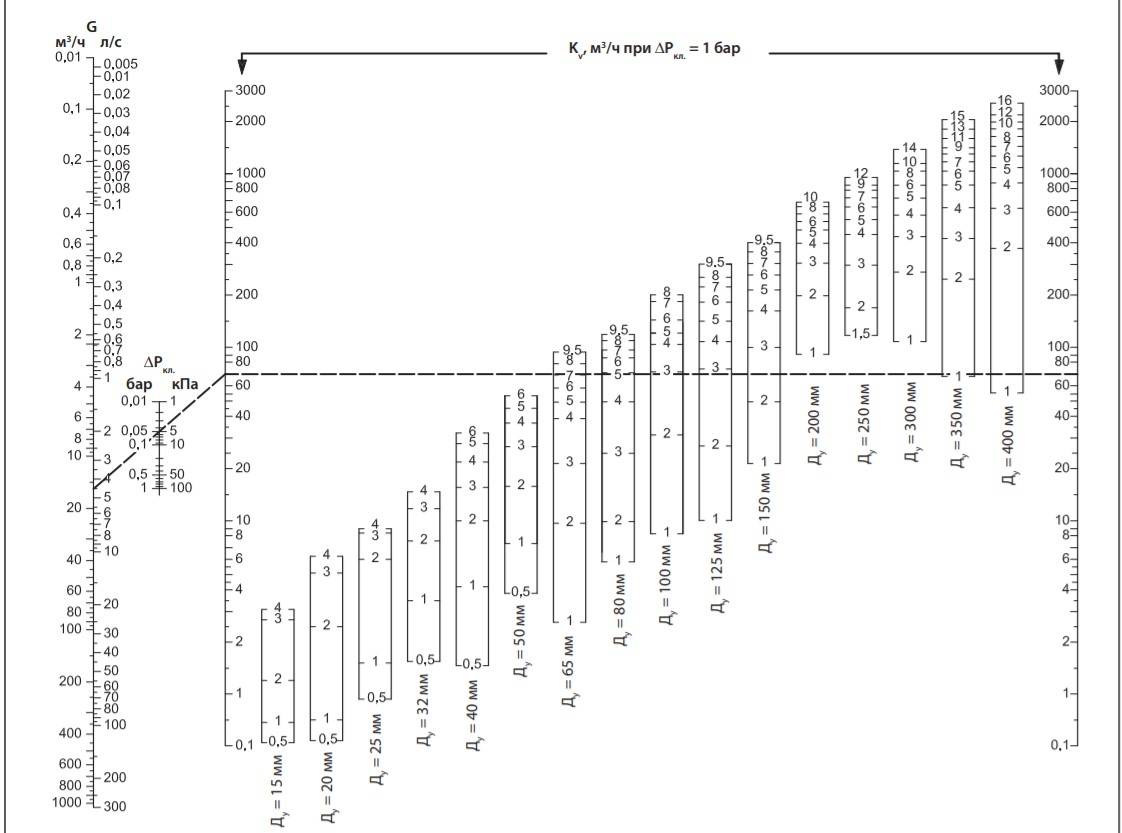

Рис. 11 Определение положения шкалы клапана при известном давлении и определенной подаче воды

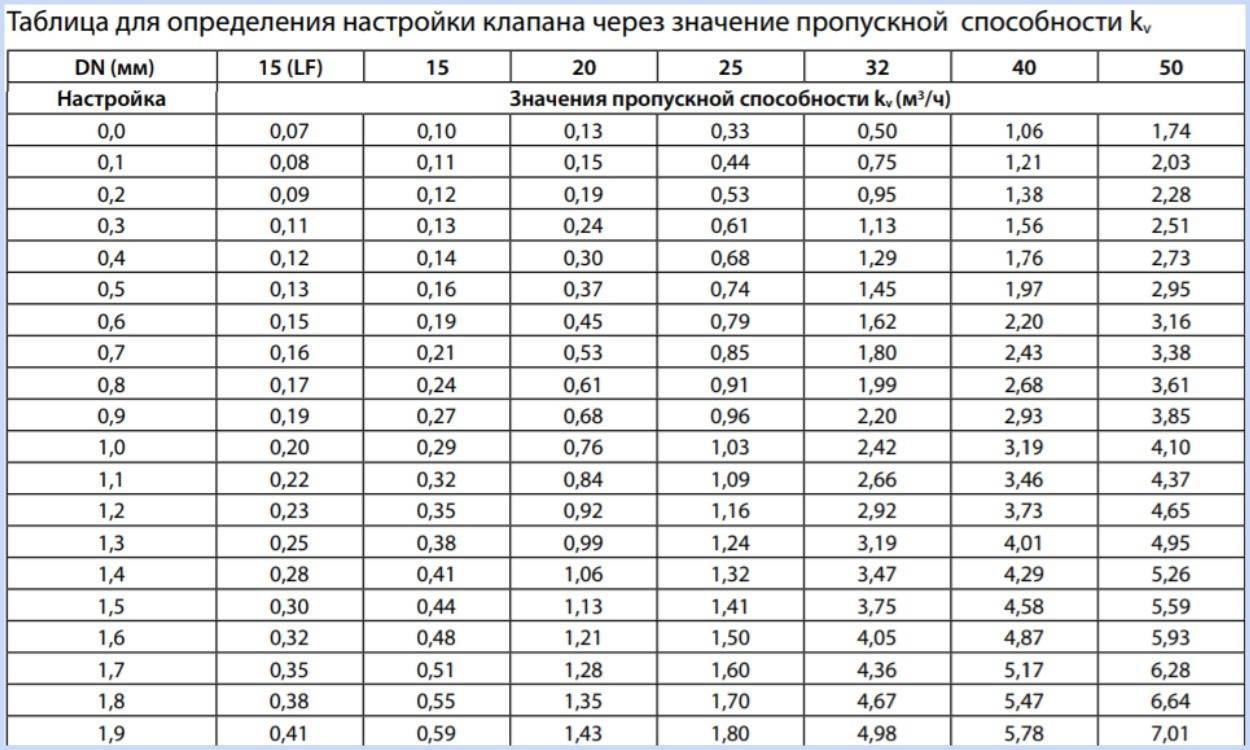

Рис. 12 Пример таблицы для ручной настройки

Зачем на радиаторах краны

Каждый отопительный прибор – это отдельный элемент системы, нуждающийся в настройке и периодическом обслуживании. Если же управлять расходом теплоносителя через батареи в зависимости от потребности в тепле, то можно добиться хороших результатов в плане экономии энергоносителей. То есть, радиаторные вентили и краны для отопления призваны решать такие задачи:

  1. Полное отсечение отопительного прибора от системы.
  2. Ограничение протока теплоносителя через батарею.
  3. Изменение расхода теплоносителя в зависимости от внешних условий.
  4. Спуск воздуха из радиатора и трубопроводной сети.

Есть масса ситуаций, при которых без отключения батареи обойтись сложно. К примеру, исправно работающее централизованное отопление посреди весны, когда на улице уже тепло, а в квартире просто жарко. Другой случай – необходимость снятия отопительного прибора с целью замены, промывки или ремонта. При отсутствии запорной арматуры осуществить любое действие с радиатором становится проблематичным.

Вентили ставят и на батареи в стиле ретро

Ограничение протекающего теплоносителя осуществляется с целью балансировки индивидуального отопления в частном доме или квартире

Неважно, какой тип системы отопления у вас используется, без балансировки с помощью вентилей первые батареи всегда получат большее количество воды, чем последние. Ограничить расход теплоносителя в начале сети и тем самым уравнять все приборы между собой – это задача регулирующей радиаторной арматуры. Автоматическое управление расходом поступающего теплоносителя – это способ сэкономить энергоносители, используемые для обогрева дома

Если каждый кран на батарее отопления станет поддерживать установленную температуру воздуха в помещении, управляя течением воды через радиатор, то в целом система израсходует лишь необходимое количество тепла, не больше. А это немалая экономия

Автоматическое управление расходом поступающего теплоносителя – это способ сэкономить энергоносители, используемые для обогрева дома. Если каждый кран на батарее отопления станет поддерживать установленную температуру воздуха в помещении, управляя течением воды через радиатор, то в целом система израсходует лишь необходимое количество тепла, не больше. А это немалая экономия.

Ну и проблема выпуска воздуха при заполнении системы или в период эксплуатации тоже решается за счет специальных воздушных кранов, устанавливаемых на все современные радиаторы. Ниже предлагается перечень разновидностей запорно-регулировочной арматуры, перечисленной в том же порядке, что и решаемые ею задачи:

  1. Полуоборотные шаровые краны в прямом и угловом исполнении. Изготавливаются из латуни, бронзы или полипропилена с металлической вставкой.
  2. Балансировочные вентили для радиаторов – прямые и угловые.
  3. Вентили регулировочные с термоголовками (термостатические клапаны).
  4. Спускные воздушные краны – автоматические и ручные.

Для справки. Некоторые домашние умельцы применяют для присоединения отопительных приборов трехходовые смесительные клапаны. Но такое решение неоправданно дорого и на практике используется редко.

Теперь следует рассмотреть подробно, какие краны лучше ставить на радиаторы в различных условиях и обстоятельствах. Некоторые варианты наглядно показаны на видео:

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
