Решетка для радиатора отопления

Простейший способ

Широко используемые в типовых квартирах чугунные радиаторы лучшим образом способствуют отоплению жилых помещений. Однако и такие тепловые приборы имеют свои недостатки, связанные в основном с отсутствием терморегулятора и излишне высокой отдачей накопленной энергии. Можно рассмотреть способы оптимизации работы чугунных радиаторов, если таковые присутствуют в вашей квартире.

Самым простым и наиболее эффективным материалом для устранения излишней теплоотдачи чугунной батареи является обычное одеяло, размещенное на плоскостях радиатора. Закрыть им батарею станет для вас секундным делом. Возможный прогнозируемый скепсис многих пользователей интернета связан, в первую очередь, со слабым знанием физических процессов, описанных в школьной программе.

Пониженная влажность воздуха в помещении будет незначительным побочным эффектом. Он легко устраним приобретением увлажнителя воздуха (его средний расход в типовой квартире – до трех литров воды в день) и психрометра – прибора, контролирующего уровень влажности в помещении.

Обоснование такого совета заложено в физических процессах, происходящих при попадании холодного уличного воздуха в квартиру. Этот воздух, имеющий малый уровень увлажненности, нагревается, проходя через форточку в помещение, и снижает абсолютную величину увлажненности. Соответственно, повышение влажности квартирной атмосферы будет происходить при помощи вашего дыхания и кожи, забирая у организма необходимую ему воду.

Рекомендуем: Посуда для духовки: в чем готовить выпечку, мясо, овощи?

Как влияет экран на отопительный процесс

В погоне за внешней красотой изделия не стоит забывать о его функциональности – экран не должен мешать эффективному теплообмену в помещении. Не стоит бояться, что после установки решетки на батарею тепло будет задерживаться, что спровоцирует повышение затрат на отопление жилья. При подборе правильной конструкции таких проблем не возникнет. Более того, с помощью особой компоновки и конфигурации элементов экрана можно даже повысить объем поступающего тепла.

Чем больше отверстия, тем эффективнее теплообмен

Если понимать принцип работы стандартного радиатора отопления, то и с выбором правильной конструкции декоративного экрана не возникнет проблем.

Принцип работы батареи отопления

Нагреваясь, радиатор отопления передает тепло в помещение в результате движения нагретых воздушных масс (процесс конвекции) и посредством прямого теплового (инфракрасного) излучения.

Принцип работы радиатора

Эффективность и приоритетность каждого из двух вариантов передачи тепловой энергии может меняться. Влияет на это конструкция радиатора, температура теплоносителя и воздуха в помещении, наличие препятствий на пути теплового потока.

Так, при не слишком низких температурах, чугунные батареи отдают тепло по принципу конвекции, но после повышения температуры теплоносителя до 70 градусов и выше, тепло передается уже при помощи инфракрасного излучения.

Основные способы отдачи тепла

Так, чтобы обеспечить свободную циркуляцию воздуха, конверторный радиатор оснащают решеткой, не имеющей верхнюю горизонтальную панель.

Распределение теплого воздуха

Что учесть при выборе решетки

Главное правило, которое должно соблюдаться при выборе решетки – ее конструкция не должна создавать помех для свободной циркуляции прогретого воздуха и прохождения инфракрасного излучения. Это возможно, если передняя панель решетки будет оснащена достаточным количеством отверстий, составляющим не меньше 50% от всей площади, а сверху над батареей будет обеспечено свободное прохождение теплого воздуха.

Отверстия сверху не должны препятствовать конвекции

Также рекомендуется, чтобы материал изготовления обладал отличной теплопроводностью и свободно пропускал воздух в помещение. Если внутреннюю поверхность экрана окрасить в черный или темный коричневый цвет, то поглощение тепла будет происходить лучше.

Материал производства

Материалы, из которых изготавливаются декоративные экраны для радиаторов отопления, очень разнообразны. На рынке можно найти следующие товары:

  1. Стекло
  2. Экраны МДФ
  3. Пластик
  4. Деревянный
  5. Металлический

Стекло

Декоративные ширмы из стекла – одни из самых экзотических. Такие изделия самые дорогие, но при этом выглядят действительно красиво. Они широко используются в офисах, имеют изысканный дизайн, разработанный индивидуально под заказчика. Изображения и текстуры наносятся на поверхность различными способами (гравировка, матирование и т.д.).

МДФ-экраны

Декоративные экраны из МДФ для отопительных приборов считаются одними из самых доступных. Они заменили более дорогие изделия из натурального дерева.

По мнению специалистов, прочность изделий из МДФ вдвое выше, чем у дерева. Материал экологически чистый, он не выделяет вредных веществ, негативно влияющих на организм.

Простота обработки – еще одна особенность, которая привела к широкому использованию на рынке изделий из МДФ. Легко дается любая форма, наносятся самые разнообразные узоры и изображения.

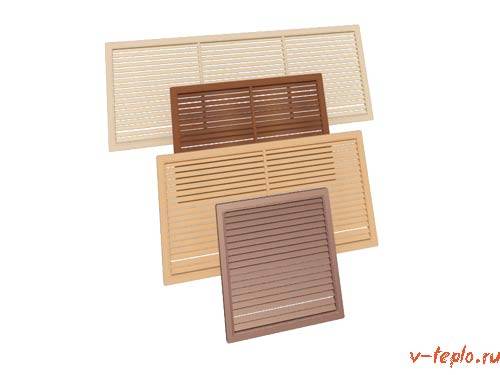

Пластик

Пластиковые изделия можно отнести к классике. Они одни из самых доступных на рынке. Следует отдать должное простоте обслуживания и долговечности.

Рынок богат множеством моделей, которым производители придают любую форму и фактуру, применяют самые разнообразные модели

Однако, помимо стиля, должное внимание нужно уделить качеству используемого материала. Это напрямую влияет на стоимость, но слишком дешевый пластик может быть токсичным. В процессе нагрева выделяются вредные для здоровья вещества

В процессе нагрева выделяются вредные для здоровья вещества.

Деревянный

Декоративные сетки для отопления деревянных радиаторов отопления никогда не потеряют актуальности и не выйдут из моды. Однако их промышленное производство практически не осуществляется, приходится заказывать изделия и у индивидуальных мастеров.

Особое внимание нужно уделить породе древесины и ее качеству. Под воздействием температур его внутренняя структура начинает разрушаться, экран начинает деформироваться и сжиматься

Неоспоримые преимущества декоративных ширм из дерева – естественность и бережное отношение к окружающей среде. Они способны дополнить даже самый изысканный интерьер, даря тепло и уют.

Изготовление ширм ведется строго по размерам радиатора отопления. Учитывая низкую теплопроводность древесины, большая часть тепла может не проникать в комнату, оставаясь циркулирующей внутри. Для преобразовательных систем отопления противопоказаны изделия из дерева.

Металлический

Металлические экраны, у которых прекрасное соотношение качества, производительности и стоимости, никогда не потеряют своей популярности. Они не влияют на утеплитель, его долговечность и надежность.

Производство металлических экранов осуществляется из тонкой стали с высоким коэффициентом теплопроводности. Даже полностью закрытые конструкции выделяют все тепло в окружающую среду.

Нажмите, чтобы увеличить изображение

Благодаря развитию современных методов обработки и окраски металлов они не тускнеют и не корродируют даже спустя годы. Постоянные перепады температур и агрессивные среды никак не влияют на качество и структуру продуктов.

Металлические сетки относительно недороги и просты в установке. Главное, правильно подобрать размер, чтобы он соответствовал габаритам охватываемого устройства. Для нестандартных радиаторов необходимо заказывать решетку индивидуально.

Как снизить потери тепла

Для многих не секрет, что расположение радиатора отопления под подоконником снижает его эффективность на 4%. Если поставить в нишу, КПД может упасть до 7-8%. Такой же эффект имеют и декоративные нагревательные экраны. Конструкции, покрывающие всю батарею, могут снизить эффективность на 30%.

Чтобы уменьшить количество теплопотерь за счет установки на радиатор декоративных экранов, следует запомнить несколько очень полезных правил:

  • Вентиляционные экраны не должны закрываться навесом
  • Козырек должен направлять горячий воздух вверх, а не удерживать его под собой
  • Внутренние поверхности затемнены, так что инфракрасное тепловое излучение направлено внутрь помещения
  • На стену устанавливаются световозвращающие экраны из металла или фольги

А чтобы не переплачивать за тепло, рекомендуем самостоятельно устанавливать термостаты на батареи

Экран для батареи отопления своими руками

Помимо того, что экран выполняет декоративную функцию, нельзя не упомянуть и о богатом функционале. С одной стороны, он препятствует накоплению пыли в секциях радиатора, где очень сложно ее достать. С другой, оберегает детей от травм и ожогов. Некоторые мастера умудряются превратить обычные экраны в столики-трансформеры, откидывающиеся при необходимости. Нередко на такие экраны устанавливают небольшие крючки, что позволяет в зимнее время сушить одежду.

Важно! Правильно сделанный экран не препятствует движению теплого воздуха от радиатора. Примечательно то, что такой декоративный элемент может закрывать любой вид радиаторов. Хотя некоторые из них, например, дизайн-радиаторы сами по себе являются эксклюзивом, поэтому в дополнительном декоре не нуждаются

О таких радиаторах вы можете узнать в нашей статье «Стальные радиаторы отопления »

Хотя некоторые из них, например, дизайн-радиаторы сами по себе являются эксклюзивом, поэтому в дополнительном декоре не нуждаются. О таких радиаторах вы можете узнать в нашей статье «Стальные радиаторы отопления »

Примечательно то, что такой декоративный элемент может закрывать любой вид радиаторов. Хотя некоторые из них, например, дизайн-радиаторы сами по себе являются эксклюзивом, поэтому в дополнительном декоре не нуждаются. О таких радиаторах вы можете узнать в нашей статье «Стальные радиаторы отопления ».

Как сделать экран на батарею

Вполне понятно желание многих домовладельцев облагородить или скрыть инженерные коммуникации, пронизывающие все помещения наших жилищ. Особенно это касается системы обогрева, ее отопительные приборы расположены во всех комнатах. Хорошо, если нагреватели нового образца и имеют более-менее приличный вид, а когда стоят старые чугунные «гармошки» или стальные пластинчатые монстры, то ни о какой эстетике и речи не идет. Поэтому в данном материале рассмотрим вопрос, как изготовить и установить экран на батарею своими руками, чтобы удачно ее облицевать и одновременно внести небольшую изюминку в интерьер помещения.

Немного о теплоотдаче радиаторов

Нередки случаи, когда и новые алюминиевые или биметаллические радиаторы выбиваются из интерьера, нарушая его гармонию. Вопрос отделки достаточно актуален и требует особого подхода, поскольку, устанавливая декоративный кожух на батарею отопления, обеспечивается ее приятный внешний вид, но нарушается процесс теплоотдачи от прибора в комнату. Почему так происходит и можно ли этого избежать, попытаемся разобраться до того, как приступить к изготовлению экрана.

Тепловая энергия, выделяемая в помещение отопительным радиатором, имеет 2 составляющие: лучистую и конвективную. Первая характеризуется прямым инфракрасным излучением, поступающим в комнату от горячих поверхностей батареи. При невысокой температуре теплоносителя (до 50 ºС) доля лучистой энергии невелика, но при 60 ºС и выше она существенно возрастает. Когда ставится декоративный короб для батареи, то неизбежно перекрывается путь потоку этого излучения, а значит, часть тепловой энергии в дом не попадает.

Хорошая статья в тему про сравнение теплоотдачи радиаторов.

Исключением являются водяные обогреватели конвекторного типа, их лицевые поверхности не бывают горячими и лучистая составляющая практически отсутствует. Но подобные нагреватели встречаются нечасто.

Конвективная составляющая – это передача тепловой энергии воздушной среде. На нее панели для батарей также оказывают влияние, так как создают препятствие на пути у воздуха, проходящего через ребра и другие элементы отопительного прибора. А в случае когда конструкция экрана неудачна, часть горячего воздуха просто скапливается внутри короба, не имея возможности выйти наружу.

Краткий вывод таков: устанавливая декоративные экраны для батарей отопления, мы нарушаем процесс теплообмена и часть энергии возвращается в тепловую сеть по обратному трубопроводу. Это не так страшно в частном доме, где система расположена по всему дому и эта теплота никуда из него не уйдет, а просто будет отдана в другом помещении. А вот в случае с квартирой мы просто отдаем оплаченное нами тепло соседям по стояку, это надо понимать.

В зависимости от того, как выполнен декор батарей, потери составляют от 3 до 7%. Полностью их избежать нельзя, а вот уменьшить с помощью удачной конструкции экрана вполне возможно.

Рекомендации по изготовлению

Первым делом рекомендуется на внутреннюю поверхность стены, находящуюся за батареей, наклеить специальный отражающий экран из фольги, такие имеются в продаже в любом магазине стройматериалов и стоят недорого. Это позволит увеличить нашу лучистую составляющую, что в стандартных условиях уходит на нагрев наружной стены. Далее, разберем изготовление своими руками короба из панелей МДФ на деревянном каркасе.

Схема укладки отражающего экрана из фольги за радиатором

Вначале необходимо четко обмерить закрываемую площадь и глубину выступа радиатора. После по этим размерам изготавливаем простой деревянный каркас и тщательно обрабатываем его, как изображено на рисунке.

Подготовка каркаса

Следующий этап – самый трудоемкий. Нам нужна передняя решетка для радиатора из МДФ множеством отверстий для воздуха. Чем их будет больше, тем лучше, за вами – придание вырезам красивой формы. Тут придется изрядно потрудиться электрическим лобзиком и прочим инструментом, чтобы вырезать узор. Его рисунок и расположение зависит только от вашей фантазии и готовности затратить свое время. Рекомендация одна: не делать глухой верхнюю часть лицевой панели, чтобы нагретый воздух не стоял под крышкой короба.

Назначение решёток

Защитные экраны для отопительных батарей имеют ряд функций:

  • защищают обитателей дома от случайной травмы — об выступающие углы регистра может удариться ребёнок, а зимой при температуре теплоносителя в 70 °C и выше можно обжечься;
  • препятствуют скоплению в регистрах пыли и мусора — поток холодного воздуха по направлению к батарее переносит весь мелкий мусор и пыль, которые скапливаются в складках регистров, защитный экран препятствует перемещению пыли.

Внимание! Решётка должна обеспечивать свободную циркуляцию воздуха: приток в нижней части, выход у подоконника для обогрева оконного стекла и помещения

Плюсы и минусы

Экраны на батареи отопления, как свидетельствуют дизайнерские разработки на фото, создают домашний уют и могут стать важным элементом стиля. При этом, декоративные коробки и щиты выполняют и защитную функцию, предохраняя радиаторы от накопления пыли и механических повреждений.

Установка экрана на чугунные батареи с высокой температурой нагрева – важная мера предохранения от ожогов. Закрытые ниши под окнами, также снижают риск получения травм, особенно в случаях, когда дома есть дети.

Выбор материалов и конструкций зависит не только от эстетического вкуса, но и запросов на облегчение поддержания чистоты и энергосбережения.

Так, респектабельные панели из натурального дерева неминуемо приведут к потере тепла, сложный резной декор – затруднит уборку. Открытый верх и низ помогут уменьшить потери тепла, но значительно затруднят уборку.

Перфорация – еще одно обязательное условие при изготовлении декоративных экранов для батарей. Вне зависимости от используемого материала, основная панель должна иметь сквозные ячейки пропускающие воздух. Дизайнерские решения могут быть разными: решетки, плетенка, жалюзи или вырезные узоры.

Маскирующие коробчатые и панельные конструкции не герметичны, и поэтому важно чтобы они легко снимались, обеспечивая доступ к батареям для содержания чистоты и аварийных случаев

Можно предусмотреть также наличие крышек, также и боковых и нижних панелей, которые можно открыть или снять в период отопления для того, чтобы увеличить циркуляцию воздуха.

Для снижения теплопотерь внутреннюю поверхность экранов и примыкающую к батарее стену можно покрыть специальным рулонным материалом — теплоотражающим полипропиленом или пленкой с алюминиевым напылением.

Принцип функционирования радиатора и требования к экрану и решетке

Когда планируется устанавливать накладки на отопительные приборы, необходимо обеспечить 2 возможности:

  • свободное прохождение нагретого воздуха по направлению от радиатора в помещение, для этого решетки для батареи отопления не должны иметь верхнюю полочку, за счет чего тепло будет проходить сначала вверх, а затем — распределяться по всему помещению;
  • обеспечение возможности отдачи инфракрасного излучения от батареи — воздушному пространству комнаты, реализуется это посредством применения навесных декоративных решеток на радиатор отопления.

Описанные процессы происходят при нагреве батареи. Отопительные приборы чаще всего функционируют по принципу конвекции, но они могут излучать инфракрасные лучи. Смена способа нагрева воздуха происходит без участия человека. Данный процесс зависит от условий эксплуатации: температуры в помещении, конструкции отопительного прибора, а еще от наличия помех. Например, если доступ к батарее перерыт (мебелью, шторами), радиатор переходит в режим излучения инфракрасных лучей.

Требования к экранам:

высокая прочность: такие конструкции часто устанавливаются на отопительные приборы с целью предотвращения травм при падении и ударе о металлический радиатор, поэтому важно, чтобы навес был надежным, но при этом безопасным;
устанавливаемые декоративные решетки на батарею должны быть просты в обслуживании, такая необходимость обусловлена принципом обогрева помещения: потоки холодного воздуха поднимаются снизу, при этом они подхватывают мелкие загрязнения и поднимают их, в результате частицы пыли оседают на элементах экрана, значит, важно выбирать конструкции, которые можно мыть.

Сочетание физики и дизайна. Немного о теплотехнике и решетках на батареи

Когда рассматриваются радиаторные решетки, необходимо учитывать их свойства, тонкости конструкции и даже цвет

Прежде всего, обращают внимание на вид материала и его способность проводить тепло. При отоплении помещения посредством инфракрасного излучения в первую очередь нагреваются окружающие предметы, а уже затем они отдают тепло воздуху

Значит, устанавливаемый экран на чугунную батарею или аналог из другого материала должен характеризоваться достаточной теплопроводностью.

Если радиаторный экран внутри не имеет покрытия, рекомендуется покрыть поверхности с этой стороны краской темного тона самостоятельно. Причем необходимо подобрать термостойкий состав. Это обусловлено тем, что панель регулярно подвергается тепловому воздействию. Покрытие с внутренней стороны будет отслаиваться, если материал не подходит по свойствам под условия эксплуатации.

Теплоотражающее экранирование стены

При нагреве батареи тепло распространяется в разных направлениях. Это способствует снижению эффективности работы отопительных приборов. Если со стороны помещения устанавливается решетка на батарею, за счет покрытия темного цвета она частично снижает теплопотери. Однако тепло будет прогревать другие поверхности: стену, элементы крепления, используемые для фиксации радиатора и т. д.

Предотвратить снижение теплопотерь можно, установив защитную панель или экран. Располагать его нужно со стороны несущей стены под подоконником

Причем важно, чтобы покрытие данной панели было теплоотражающим (фольгированным). Наиболее подходящий вариант — вспененная теплоизоляция

Это позволит многократно повысить эффективность функционирования отопительных приборов.

Утеплитель устанавливают теплоотражающей поверхностью со стороны помещения. Тепловая энергия будет отражаться от фольгированного материала. В данном случае она перенаправляется в сторону помещения, что ускоряет его обогрев.

Некоторые тонкости при изготовлении экрана

Перед тем как монтировать экран на батарею отопления своими руками, за ней требуется установить отражатель. Для этого можно использовать фольгу, предварительно обернув ею кусок фанеры. Такая конструкция отразит тепловые лучи и перенаправит их в помещение. Уровень теплоотдачи повышается.

Создавая варианты экрана на радиатор самостоятельно, продумайте, как они будут сниматься и разбираться. Такая конструкция должна обеспечивать беспроблемный доступ к батарее на случай аварии или простой уборки. Существует еще ежегодный слив и заполнение системы отопления, когда возможны некоторые проблемы.

Деревянный экран для батареи своими руками

Зачем нужна радиаторная решетка на батарею

Радиаторы отопления являются неотъемлемой частью в создании благоприятных условий в помещении для жизни и работы человека. Однако внешний вид даже современных изделий (биметаллических, стальных) и, не говоря уже о «древних» чугунных, могут нанести ощутимый вред даже самому шикарному интерьеру дома.

Именно потому радиаторы отопления часто прячут в специальных нишах, за плотными шторами, тратят много денег на декоративное оформление их поверхности и на изготовление дизайнерских моделей. Последние без труда впишутся в любое оформление комнаты. Но что делать, если на такое удовольствие просто не хватает денег?

Решение простое — декоративные решетки на радиаторы отопления. Это самый простой и экономически выгодный вариант замаскировать неприглядный вид оборудования, не нанеся его функциональным возможностям вреда.

Не все спешат менять старые батареи из чугуна на новые. Во-первых, это затратно, во-вторых, это качество, проверенное временем, а отзывы о современных моделях не всегда положительные. И стоит ли что-то менять, когда есть прекрасная альтернатива на любой вкус и кошелёк — экран на батарею отопления.

И это не только скромные металлические решётки, современные модели — это произведение искусства, которое может стать настоящим предметом мебели или дополнительным декором.

Итак, радиаторные решетки – это современный способ декорирования ниш батарей или самого нагревательного элемента. Благодаря уникальному внешнему виду это изделие способно вписаться в любой интерьер помещения, не зависимо от его стилистики.

Преимущества декорирующих панелей:
не нарушая композицию помещения, маскируют неприглядный вид батареи;
не нарушают циркуляцию воздуха, в отличие от экранов;
стоят значительно дешевле, по сравнению с экранами;
предотвращают возникновение травм, особенно это важно, если в доме есть маленькие дети;
они препятствует попаданию пыли на нагревательный прибор. Это важно, если агрегат имеет сложную форму.

  1. Причины закрывать отопительные приборы, в общем-то, всего две:
  2. Эстетика. Старые чугунные батареи отопления хочется задекорировать просто потому, что они некрасивы и не вписываются в дизайн помещения. Однако: более здравым подходом будет замена батарей.
  3. Безопасность. Если дома есть маленький ребенок — зимой он может обжечься о горячую батарею отопления, да и острые выступы чугунного радиатора довольно опасны.

Декоративные решётки для батарей — красивое и практичное решение

Наши мастера изготавливают решётки для радиаторов из массива дуба, который отличается высокой износостойкостью и не деформируется при температурных перепадах. Для удешевления экрана можно использовать бук или мдф. Помимо создания каркаса мы занимаемся декоративной обработкой изделия для придания ему нужного внешнего вида. Наша компания предлагает такие виды обработки экранов, как состаривание, браширование, патинирование и покраска, благодаря которым декоративные экраны станут органичным дополнением убранства, являясь оригинальным штрихом интерьерного образа. Мы изготавливаем экраны любых размеров и сложности.


Экран из дуба (еще без покрытия) длина 3 м

Нюансы изготовления экрана для отопления своими руками

Прежде чем создавать экран для батареи отопления своими руками, необходимо определиться с материалом. Обычно домашние мастера останавливают свой выбор на металлических и деревянных конструкциях. Самое простое решение − использовать готовые схемы. Главное для новичка – не забыть предусмотреть прорези или съёмные элементы для доступа к запорной арматуре и крану Маевского. Для примерного планирования расхода материала подойдёт такой чертёж-схема.

Чертёж-схема сборки экрана для радиаторной батареи

Подробнее о том, как собрать декоративный экран в этом видео:

Сегодня мы решили соригинальничать и представить довольно неожиданный вариант оформления декоративного экрана для батареи. Итак, начнём. Прежде всего, подготовим необходимые материалы. Нам потребуется: рамка для фотографии большого размера (она должна быть чуть шире размера батареи), мешковина или любая плотная по структуре ткань

Важно, чтобы кусок материала был в два раза больше размера рамки. Клубок ниток, кнопки, крючки, ленты

ИзображениеДействие
Мешковину разрезаем на два прямоугольника, которые чуть больше, чем края рамки (примерно на 2−3 см).
В одном из кусков вырезаем отверстие по размеру желаемого «ловца тепла». Делаем надрезы в ткани одной длины по типу солнечных лучей по направлению к краям рамки.
Отгибаем их и закрепляем, точно также как брючные штрипки (отверстия, куда продевается ремень).
В образовавшиеся отверстия продеваем нить и натягиваем ткань.
Плетём свою «паутину» по предложенной схеме.
В итоге у нас получился вот такой плетёный центр. Мы закрепляем на нём нитку с заранее нанизанными бусинками.
Вешаем его на крючки, предварительно прикрученные у подоконника. Вторая часть материала используется как заслонка.
