Подключение греющего кабеля: подробный инструктаж по монтажу

Инструкции по монтажу саморегулирующегося кабеля

Вариантов укладки кабеля множество – выбор зависит от места и условий монтажа. При устройстве домашних автономных коммуникаций чаще всего приходится утеплять трубы, поэтому остановимся более подробно на описании процессов внутреннего и вешнего монтажа кабеля на трубопровод.

Вариант #1 – внутренняя установка

Монтаж греющего кабеля внутри водопроводной или канализационной трубы производят по разным причинам. Основная – невозможность фиксации из-за того, что трубопровод уже лежит в траншее и закрыт слоем грунта.

Конечно, такой тип установки имеет некоторые минусы:

  • использование дополнительной детали – тройника;
  • снижение свойств кабеля из-за налета, который появляется через какое-то время (зависит от характеристик воды);
  • уменьшение диаметра трубы, дополнительное препятствие на пути перемещения воды;
  • ограниченная длина и предпочтительное использование на прямых участках.

Важный момент: самрег заводят только через специальный тройник, запорной арматурой при подключении нагревательных систем пользоваться запрещено!


Производить ремонт или замену кабеля легко, все действия выполняются через тот же тройник. Главный плюс в том, что при внутреннем монтаже соприкосновение кабеля с жидкостью напрямую приводит к увеличению силы нагрева – отсюда прямая экономия

Инструкция по применению готового комплекта:

  • подключение к кабелю всех функционально важных деталей (оформление оконцовки, присоединение кабеля питания);
  • врезка в трубу тройника со свободным отводом для кабеля;
  • заводка кабеля внутрь трубы на определенную длину;
  • герметизация узла с помощью проходных элементов или накидных гаек.

Не рекомендуется вставлять самрег в трубу, сечение которой менее 40 мм – это повлияет на скорость и объем перемещаемой жидкости.

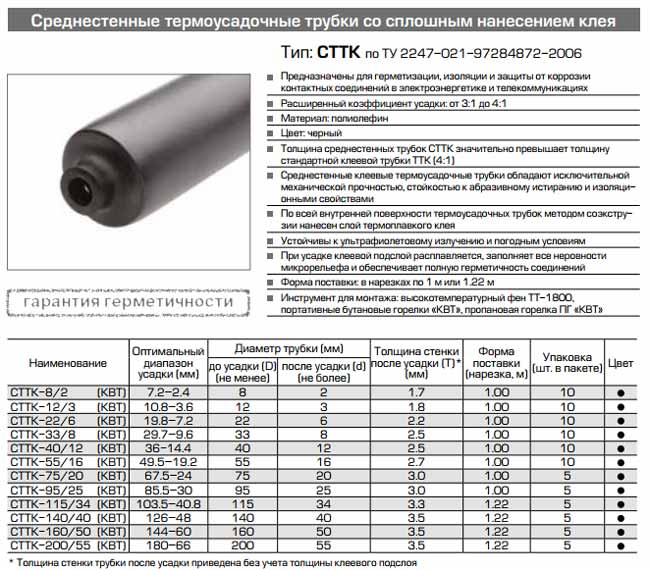

Как подготовить кабель и надеть концевую муфту, можно увидеть в следующей инструкции:

Галерея изображений

Фото из

Этап 1 – удаление изоляции и оплетки

Этап 2 – обсадка конца кабеля

Этап 3 – подклейка конца муфты

Этап 4 – обсадка колпачка феном

Сейчас кабель полностью готов к монтажу внутрь водопровода или канализационной трубы.

Вариант #2 – наружная установка

Внутрь трубы, особенно узкого сечения, больше одного кабеля вставлять не рекомендуется, а с наружной стороны можно разместить от 1 до 4 саморегулирующихся кабелей. Одного обычно хватает для трубы небольшого диаметра (40-50 мм), а от 2 до 4 штук используют для больших труб, расположенных в зонах низкой температуры.

Для коммуникаций, помещенных в грунт, часто применяют «золотую середину» – два кабеля, идущих параллельно вдоль противоположных сторон.

Для фиксации используют алюминиевый скотч, предназначенный для увеличения теплоотдачи и одновременной защиты. Однако иногда требуется более прочное крепление – на стяжки. Если на фрагмент трубы падают прямые лучи солнца, рекомендуется использовать устойчивые к УФ излучению стяжки черного цвета.


Тип укладки выбирают в зависимости от необходимой степени обогрева – спиральный или линейный. Для спирального монтажа достаточно одного кабеля

Спиральный способ охватывает максимальную площадь поверхности трубы. Чем меньше шаг между оборотами кабеля, тем эффективнее нагревание. Средний интервал – 5-6 см. Спираль по длине больше, чем линейно уложенный кабель, примерно в 1,7-1,8 раза. В качестве крепежа используется монтажная лента.

Инструкция по укладке:

  1. Расположение кабеля по всей длине участка трубы, требующего подогрева, линейным или спиральным способом.
  2. Обмотка по ходу монтажа соединительных узлов, вентилей и другой запорной арматуры.
  3. Фиксация монтажной лентой (алюминиевым скотчем, стяжками).
  4. Теплоизоляция «в рукав».

Последний пункт – обязательный. Благодаря утеплителю выделяемое кабелем тепло сохранится в зоне трубопровода. Вид и толщину теплоизоляции выбирают, ориентируясь на тип трубопровода и внешние условия.

Предположим, для укладки водопровода в траншею помимо греющего кабеля потребуется изоляция 25-30 мм в толщину – пенопластовая «скорлупа», экструзионный пенополистирол или базальтовая вата.

Что такое греющий кабель

Это изобретение будет интересно главным образом владельцам частных домов, тем более, если они имеют свой автономный водопровод. Если на улице резко упала температура, то это может дойти до труб, тогда вода в них промерзает. Вначале это снижает ток воды, а затем и вовсе перекрывает. Наиболее опасное последствие такого промерзания – разрыв трубы, который оборачивается неминуемыми расходами на капремонт системы. Мы предлагаем эффективную предупреждающую меру – греющий кабель, который можно купить или сделать своими руками.

Греющий кабель преобразовывает электричество в тепло, подобно знакомым нам нагревательным элементам – спираль или ТЭН. Он может размещаться как снаружи, так и внутри трубы, преимущественно на самых подверженных холоду участках. В отличие от обычных нагревательных приборов, задача кабеля не заключается в нагревании воды до теплого состояния. Он поддерживает температуру воды в трубе на таком уровне, чтобы предотвращать ее переход в кристаллическое состояние.

Существует два варианты греющего кабеля:

  • Резистивный;
  • Саморегулирующийся.

Резистивный кабель

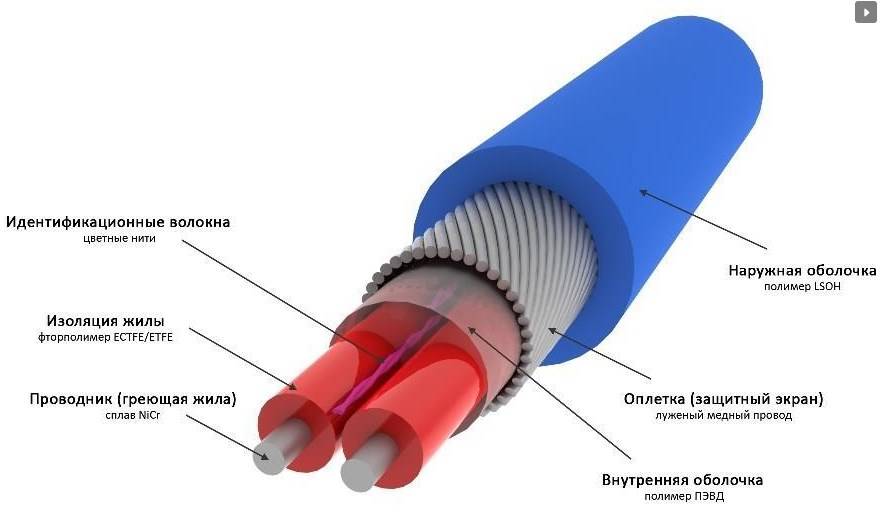

Резистивный кабель более прост по своему устройству, которое заключается в системе датчиков, реагирующих на изменение температуры относительно заданных параметров. Когда температура ниже нормы, то датчики дают автоматике сигнал о включении обогрева, а при достижении нужной минимальной температуры происходит автоматическое отключение системы.

Проводник внутри кабеля представляет собой сплав с высоким сопротивлением, что вызывает его нагрев при прохождении через него тока. Такой кабель может быть одножильным и двухжильным. Первый вариант не очень популярен, поскольку законы электричества требуют смыкания цепи в кольцо. В одножильном варианте оба конца кабеля должны сходиться у источника питания. Говоря об обогреве трубопровода, такое условие выполнить крайне сложно, а порой – невозможно.

С двухжильным вариантом все куда проще, ведь с одной стороны его подсоединяют к сети, а на другом конце замыкают кольцо при помощи контактной муфты. Причем одна из двух жил может быть проводником, а другая только как конструкционная необходимость. Конечно, если греющими проводниками являются две жилы, то мощность такой системы очень высока.

Проводник необходимо надежно защитить несколькими слоями изоляции, а также экраном, как заземляющим контуром. Снаружи должен быть слой высокопрочного поливинилхлорида, стойкого к любым внешним воздействиям.

Плюсы резистивной модели:

  • Высокая теплоотдача и мощность системы, что является ключевым моментом для труб большого диаметра, а также при необходимости подогрева большого количества ключевых точек: фитинги, тройники, краны и т.д.;
  • Простота в исполнении , а также невысокая стоимость такой системы.
  • Дополнительные затраты финансов и сил на приобретение и установку термодатчиков, автоматики и блоков контроля;
  • Готовый покупной резистивный кабель продается определенным метражом, причем самостоятельно изменять его длину нельзя. Контактная втулка изделия должна быть выполнена в заводских условиях.

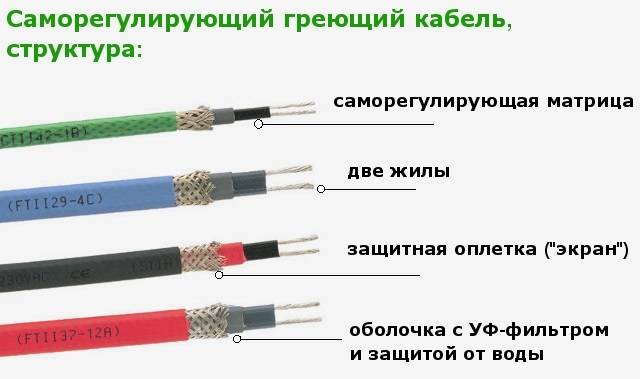

Саморегулирующийся кабель

Данная модель призвана экономить электроэнергию. Ее устройство кардинально отличается от предыдущего варианта. Здесь два проводника из металла разделены матрицей из полупроводника, которая выделяет тепло. Уникальные свойства этого полупроводника таковы:

  • при низких температурах способность проводить ток максимальна;
  • при повышении температуры проводимость падает, снижая расход электроэнергии.

Очевидно, что температура в разных участках трубы зависит от глубины и других факторов, поэтому такие точки саморегуляции находятся по всей длине кабеля. Таким образом, каждый участок трубы получает необходимый нагрев благодаря матрице из полупроводника, которая находиться в этой точке – максимальны нагрев происходит в самых холодных местах.

Плюсы саморегулирующейся модели:

  • Экономия электроэнергии за счет минимально необходимого нагрева каждого отрезка трубы;
  • Любая длина кабеля доступна для покупки – покупаете, сколько вам нужно, но шаг нарезки от 200 до 500 м;

Минусы саморегулирующейся модели:

Немалая цена такого кабеля – минимальная цена за метр погонный от 200 рублей за самые дешевые модели и до 1000, а порой и более;

Как работает терморегулятор?

Основное предназначение терморегулятора – поддержание стабильной работы электрического теплого пола. В зависимости от заданных параметров, он включает и выключает нагревательные элементы в определенное время. Такое действие позволяет снизить энергопотребление без ущерба качества отопления. Регулятор температуры принимает информацию о системе при помощи специального датчика. Он устанавливается внутрь конструкции, где фиксирует изменения заданного температурного режима.

Подключение теплого пола к терморегулятору

Существуют следующие разновидности приборов для регулирования работы напольной системы отопления:

  • механические. Работает благодаря наличию специального реостата механического типа, который контролирует температуру системы отопления;

    Терморегулятор механический IMIT-TA3n

  • электронные. Рабочая температура кабельных нагревательных элементов устанавливается с применением электронного реле;

    Цветовые схемы терморегулятора для теплого пола Thermoreg TI 970

  • программируемые. Работают на основании заданной программы. Она контролирует процесс включения и выключения нагревательных элементов в определенное время.

    Программируемый терморегулятор Menred E51

Несмотря на разницу в устройстве приборов данного типа, схема их подключения ни чем не отличается.

Это интересно: Электродный котел своими руками — видео, фото, чертежи

Виды греющих кабелей

Изделия разделяют на категории по:

  • принципу работы;
  • количеству проводников;
  • назначению.

Резистивные

В схему провода входят 1 или 2 металлические жилы.

Первый вариант рассчитан на коммутацию с 2 сторон и применяется для обогрева полов. Проложенный зигзагом элемент возвращается к стартовой точке и подсоединяется к линии напряжением 220В.

Модификация с двойной жилой подключается к розетке с одного конца и рассчитана на установку внутри трубопроводов. Сердечники состоят из сплава хрома с никелем, обладающего высоким сопротивлением.

Резистивный нагреватель нельзя укоротить или удлинить без установки нового датчика, рассчитанного на изменившееся сопротивление. Существуют специальные комплекты для водостоков или крыш, допускающие корректировку длины. Мощность оборудования варьируется от 8 до 60 Вт на погонный метр (определяется сечением и материалом центральной нагревательной жилы). Продукция имеет сниженную себестоимость, но из-за сложности монтажа и регулировки редко используется для прогрева труб в частном секторе.

Саморегулируемые

Изделия отличаются принципом работы. В конструкцию входят 2 проводящих ток сердечника, зазор между которыми заполнен специальным составом с добавлением графитовой пудры.

При низкой температуре зерна графита образуют дорожки, через которые протекает электрический ток. По мере нагрева наполнитель расширяется, что грозит разрывом цепочек из частиц графита. Увеличение сопротивления приводит к падению интенсивности нагрева. Автоматическая корректировка температуры позволяет обогревать конструкции без вмешательства оператора.

Саморегулируемые провода имеют ряд преимуществ:

  1. Универсальность применения. Изделия подходят для трубопроводов, скатов крыш или резервуаров с жидкостями.
  2. Экономичность. Провод нагревается неравномерно, обеспечивая снижение расхода электроэнергии.
  3. Простота монтажа. Изделие можно подрезать или наращивать (например, при проведении ремонта).

Индуктивные

Изделие состоит из сердечника из ферромагнитного сплава, поверх которого намотана проводящая ток жила. При подаче питания в центральной части кабеля наводится электродвижущая сила. За счет электрических потерь в теле происходит повышение температуры. Расположенный поверх слой изоляции защищает элементы конструкции от повреждений. Индукционные нагреватели имеют высокую линейную мощность при пониженном расходе электроэнергии.

Как правильно смонтировать систему обогрева

Практикуется два способа монтажа греющего кабеля – внутренний и наружный. В первом кабель заводится внутрь трубопровода, во втором наматывается на трубу или крепится вдоль всей её протяжённости.

Обратите внимание! Для внутренней прокладки подойдёт кабель любой формы сечения. Для наружного монтажа лучше предпочесть ленточный (сплюснутый) формат изделия, обеспечивающий лучший контакт с поверхностью трубы

Помимо определения способа прокладки и формы сечения, не менее важно правильно подобрать мощность изделия

В свободной продаже доступен саморегулирующийся кабель с показателями мощности от 10 до 60 Вт/погонный метр

Помимо определения способа прокладки и формы сечения, не менее важно правильно подобрать мощность изделия. В свободной продаже доступен саморегулирующийся кабель с показателями мощности от 10 до 60 Вт/погонный метр. Для небольших бытовых проектов при выборе можно ориентироваться на такие правила:

Для небольших бытовых проектов при выборе можно ориентироваться на такие правила:

  • Для внутренней прокладки чаще всего окажется достаточно кабеля с мощностью 10 Вт/м.
  • Для трубопроводов диаметром то ½ до ¾ дюйма подойдёт саморегулирующийся кабель на 17 Вт/м.
  • ¾ — 1 ½ дюйма – 27 Вт/м.
  • Свыше 100 мм – 31 и более Вт/м.

Наружный монтаж

Самый распространённый вариант расположения саморегулирующегося кабеля при таком варианте монтажа – в одну линию вдоль нижней части трубопровода. Во-первых, такое расположение практически исключает вероятность механических повреждений кабеля (при падении тяжёлых предметов сверху, к примеру).

Вторая причина заключается в том, что жидкие среды внутри трубопровода скапливаются преимущественно в нижней части, поэтому именно она нуждается в прогреве в первую очередь. Если мощности одного кабеля будет явно недостаточно, можно поступить несколькими способами:

  • Уложить вокруг трубопровода спиралью.
  • Приобрести кабель большей мощности.
  • Уложить вдоль трубопровода несколько ниток кабеля.

Способ фиксации кабеля во многом зависит от материала, из которого изготовлены трубы. Для пластика наилучшим вариантом станет закрепление при помощи алюминиевого скотча. Скотч оборачивается вокруг трубопровода через равные расстояния, исключающие провисание греющего кабеля. После этого кабель дополнительно проклеивается таким же скотчем вдоль всей длины трубопровода.

На металлическом трубопроводе кабель фиксируется кольцевым методом с применением термостойкой липкой ленты или пластикового бандажа.

Обратите внимание! На поворотах трубопровода саморегулирующийся греющий кабель правильно располагать ближе к внешнему радиусу изгиба. Массивные узлы трубопроводной системы (краны, фитинги, фланцы и т.п.) требуют усиленного прогрева, поэтому он здесь укладывается по особой схеме

Термодатчик, напротив, следует устанавливать в самом холодном месте системы

Массивные узлы трубопроводной системы (краны, фитинги, фланцы и т.п.) требуют усиленного прогрева, поэтому он здесь укладывается по особой схеме. Термодатчик, напротив, следует устанавливать в самом холодном месте системы.

Внутренний монтаж

Для прокладки внутри трубопровода подойдёт специальный саморегулирующийся кабель с усиленной изоляцией. В месте входа кабеля монтируется тройник, в один из концов которого устанавливается втулка уплотнения. Здесь стоит помнить, что сборные элементы узла должны быть нанизаны на кабель до момента соединения с холодным проводом.

После этого саморегулирующийся кабель аккуратно вводится внутрь трубопровода на необходимую длину, а сальниковый узел собирается и обжимается для обеспечения герметичности места ввода.

Это важно! Категорически запрещается проводить кабель через элементы запорной арматуры (вентили, задвижки, краны и т.п.). Таким способом можно обеспечивать прогрев только прямых участков трубопровода, либо отрезков с минимальным числом изгибов

Среди прочих недостатков внутреннего монтажа можно отметить сужение рабочего пространства трубопровода и сложность его механической прочистки в случае необходимости

Таким способом можно обеспечивать прогрев только прямых участков трубопровода, либо отрезков с минимальным числом изгибов. Среди прочих недостатков внутреннего монтажа можно отметить сужение рабочего пространства трубопровода и сложность его механической прочистки в случае необходимости.

К кому можно обращаться за помощью

Если внимательно изучить все особенности, секреты выбора и установки кабеля, обеспечивающего подогрев, тогда можно рассчитывать на собственные силы и самостоятельно справиться с поставленной задачей. Но не всегда стоит полагаться на себя, при появлении сомнений можно обратиться к профессионалам в данном направлении. Они качественно, оперативно и, самое главное, с гарантией выполнят монтаж изделия. При необходимости расскажут об особенностях применения.


Лучше прибегнуть к помощи электрика

Нужно пользоваться услугами только проверенных специалистов, отзывы о которых радуют. От того, насколько качественно проводится рабочий процесс, напрямую зависит срок службы установки. Опытные мастера сделают все, чтобы клиент остался доволен полученным результатом труда.

Таким образом, греющий кабель — очень удобное изобретение, которое применимо как в быту, так и в промышленной сфере. Существуют его разные виды, обладающие своими характеристиками. Их обязательно необходимо учитывать при выборе, чтобы кабеля работы долго и исправно.

Коротко о главном

В первую очередь, важно правильно выбрать кабель для обогрева трубопроводов

Различают саморегулирующий и резистивный виды кабеля, которые используются для водопровода

При выборе кабеля обращают внимание на число жил, тип сечения, термостойкость, длину, наличие оплетки и другие характеристики

Для водопровода обычно применяют двухжильный или зональный провод.

Из способов установки провода, лучше отдать предпочтение наружному. Крепить кабель внутри трубы следует только в том случае, когда нет возможности провести монтаж снаружи. В целом, внутренний и внешний монтаж технологии практически не отличаются между собой, но второй способ минимизирует риск образования засоров, а также увеличит срок эксплуатации проводки.

Прочитать позже

Подключение элементов системы к сети

После установки температурного датчика производится подключение теплого пола к терморегулятору. Схема подсоединения всех элементов системы выглядит следующим образом:

Конструкция терморегулятора для теплого пола

  • К первому и второму гнезду прибора производится подсоединение сетевых проводов с напряжением 220 В. Схема подключения должна строго соблюдаться. К первому гнезду подключается провод L (фаза). Он чаще всего окрашивается в белый, черный или коричневый цвет. Ко второму гнезду подсоединяется провод N (ноль). Он маркируется синим цветом.
  • К третьему и четвертому гнезду производится подключение теплого пола кабельного типа. Схема подсоединения следующая: третий контакт – N (ноль), четвертый – L (фаза).
  • Пятое гнездо предназначено для установки заземления. Этот кабель окрашивают в зеленый цвет.
  • Подключение температурного датчика производится к шестому и седьмому гнезду. Принцип полярности в данном случае не нужно соблюдать. Подключение датчика производится в произвольном порядке.

    Схема подключения одножильного кабеля для теплого пола Теплолюкс

  • После подсоединения всех проводов к терморегулятору, их необходимо аккуратно подогнуть и уставить прибор в готовую коробку.
  • Регулятор температуры выставляют при помощи строительного водяного уровня в правильном положении. Только после этого можно приступать к его фиксации при помощи болтов, которые входят в комплект от производителя.
  • На готовую коробку производится монтаж рамки от прибора. Когда она окажется на месте, можно устанавливать основную часть лицевой панели. Характерный щелчок при монтаже будет указывать на то, что все сделано правильно.

После установки проверяют, насколько регулятор температуры работоспособен. Для этого включают питание и устанавливают для нагревательных элементов минимальную рабочую температуру. Для этого на приборе присутствует специальная кнопка или ручка в зависимости от конкретной модели.

Преимущества терморегуляторов Urie

После данных манипуляций необходимо выставить максимальную температуру обогрева, которую должен достигать теплый пол кабельного типа. Правильность действий должно подтвердиться характерным щелчком. Он указывает на замыкание цепи обогрева.

Виды и строение нагревательного кабеля

На сегодняшний день потребительский рынок предлагает несколько разновидностей обогревающих проводок. По конструктивному исполнению они делятся на следующие виды:

Каждый вид отличается между собой не только строением, но и эксплуатационными качествами.

Резистивные проводники

Эти изделия считаются самыми дешевыми на потребительском рынке. Объясняется это тем, что данные проводки имеют более простую конструкцию. Строение этих кабелей состоит из одной или двух медных жил, которые защищены изоляционной и термостойкой оболочкой. Характерной чертой резистивных проводов заключается в том, что они всегда выделяют одну температуру тепла. Следовательно, в независимости от окружающей среды и наружной температуры, эти изделия для обогрева труб будут работать на всю мощность, что приведет к необоснованным переплатам по электроэнергии.

Саморегулирующий кабель

Саморегулирующий кабель имеет более сложную конструкцию, чем резистивные проводки. Данное изделие устроено в виде матрицы, которая изготовлена из гибкого полупроводникового материала. Эластичная матрица находится между двумя лужеными жилами, которые защищены изолирующей оплеткой и внешней оболочкой.

Принцип работы данного изделия заключается в том, что он самостоятельно регулирует температуру тепла на определенных участках трубопровода. Помимо этого, если наружная окружающая температура повышается, саморегулирующийся греющий провод меняет свою мощность, тем самым потребляя меньшее количество электроэнергии.

Что такое наращивание?

Наращиванием электропроводов называется удлинение кабеля. Увеличение происходит путем соединения кабеля с другим проводом нужной длины. Наращивать проводники можно различными способами. Новый кусок кабеля должен обладать такими же техническими характеристиками, как первоначальный проводник.

Увеличивать длину жил нужно с соблюдением инструкции. Если работы выполнить некачественно, есть риск ненадежной фиксации, перегрева контактов, возгорания проводника, появления короткого замыкания.

Общая технология увеличения длины происходит следующим образом:

  • покупается проводник с такими же характеристиками, как и первоначальный;
  • выбирается способ соединения по техническим параметрам кабеля, условиям его эксплуатации;
  • зачищаются концы;
  • концы соединяются;
  • накладывается термоусадочная трубка или изолента на место соединения проводов.

Привлекательная идея и практические минусы

Раковина с тумбочкой совмещает функционал двух устройств. Налицо экономия площади, актуальная при малогабаритной ванной комнате. Дополнительно получаете:

  • Место на столешнице под аксессуары.
  • Доступное, защищенное от брызг хранилище моющих средств, инвентаря.
  • Эстетический эффект от скрытия сливной трубы, подводящей разводки.

Оригинальная тумба под керамическую раковину в домашнюю ванную, выполненная своими руками, воплотит идеи, при желании сбережет семейный кошелек.

Радужные впечатления подпортят:

  • Стесненность ревизии сифона, шлангов.
  • Вероятность попадания влаги внутрь тумбы.
  • Потеря внешнего вида, поломки, сокращение срока службы из-за не влагостойких компонентов.

Тумбочка под типовую раковину в вашу ванную для изготовления своими руками потребует:

  • Умения представить задумку на бумаге или нарисовать в 3d программе на компьютере.
  • Столярных навыков, аккуратности.
  • Различной оснастки, ручного и электрического инструмента.

Фирменная мебель для ванны разработана с учетом условий эксплуатации. Приступая к авторскому творчеству, оцените целесообразность, сравнив затраты, характеристики.

Виды и типы «самрегов»

В бытовых системах электрообогрева в основном применяется низкотемпературный саморегулирующий кабель, который выдерживает разогрев до 85 C. Среднетемпературные и высокотемпературные кабели имеют значительно большую термостойкость и применяются как правило в добывающей и обрабатывающей промышленности.

По назначению саморегулирующиеся кабели и ленты классифицируют:

  • Для обогрев бытовых труб;
  • Для систем антиобледенения (обогрев крыш, водостоков, дорожек, площадок);
  • Для промышленного обогрева (обогрев нефте- и газопроводов, промышленных емкостей).

По наличию экранирующей оплетки кабели делятся на:

  • Экранированные – с защитным заземляющим экраном;
  • Неэкранированные – без защитной оплетки и заземления.

За счет наличия экрана цена кабеля возрастает в 2 раза, поэтому в обычных бытовых местах обогрева, которые не подвергаются механическим воздействиям и мало контактируют с человеком рационально приобрести неэкранированный вариант.

По линейной мощности (мощность на 1 метр погонный) бывают следующих основных видов:

  • 10 Вт/м.пог. – для обогрева внутри труб;
  • 15 Вт/м.пог. – для обогрева внутри и снаружи труб;
  • 24 Вт/м.пог. – обогрев крыш, дорожек, снаружи трубы;
  • 30 Вт/м.пог. – обогрев крыш, труб и систем антиобледенения;
  • 40 Вт/м.пог. – обогрев крыш, водостоков, ендов, систем антиобледенения.

Также существует классификация по типу наружной оболочки:

  • С пищевой оболочкой – для обогрева внутри водопроводных труб и канализации;
  • С УФ-защитой – для размещения на крышах и местах, где много излучаемого солнцем ультрафиолета.

Полезные советы

Сориентироваться в море предлагаемых современным рынком обогревающих кабелей очень трудно – слишком много предложений от разных производителей. Что нужно знать и учитывать:

Перед тем как отправиться в магазин нужно точно знать, диаметр обогреваемой трубы, длину защищаемого от холода участка.
При этом еще нужно ориентироваться на самые низкие температуры, до каких может охладиться грунт или воздух.
Нужно обязательно уточнить наличие защитной оплетки, которая увеличивает надежность нагревающего элемента и обеспечивает заземление.
Немаловажно и следующее: тип наружной изоляции, мощность, температурный класс, а также и компания-производитель.

Тип наружной изоляции

Если для канализационных труб подходит кабель, изолированный полиолефином, то для внутреннего монтажа (непосредственно в трубу) лучше подойдет защита из фторопласта. Для наружной установки вполне подойдет и фторполимер – он защищает как от влаги, так и от ультрафиолета.

Температура и мощность

Среднетемпературная система подходит для трубопроводов большего диаметра. Максимальная температура систем — 120°С. Мощность при этом доходит до 33 Вт на метр.

Самые мощные – с температурой 190°С, мощность у них уже 95 Вт на метр. Такие системы в быту не применяются, их сфера применения – промышленность.

Выбрать и правильно рассчитать оптимальную мощность можно исходя из диаметра трубы. Примеры:

  1. Для водопровода с трубами до 25 мм диаметром применяют кабели с мощностью в 10 Вт на метр.
  2. От 25 до 40 мм – 16 Вт на метр.
  3. От 40 до 60 мм — 24 Вт на метр и т. д.

Рекомендуемые производители

Существуют бренды нагревательных элементов, зарекомендовавшие себя многолетней, стабильной и надежной работой. Импортная продукция:

Наиболее популярным российским производителем считается компания Теплолюкс (ССТ), которая специализируется на качественных изделиях бытового назначения.

Самодельный греющий кабель

Ничего невозможного нет, и сделать своими руками греющий кабель также можно. В интернете достаточно информации на эту тему в виде:

Имея кое-какие навыки в элементарной электронике, а также желание для производства такового, с помощью бортового компьютера, блока питания, и некоторых материалов, многие умельцы делают эффективные, надежные и безопасные системы такого обогрева.

Наиболее распространенная причина для производства самоделок – желание сэкономить, и такие «умельцы» часто используют «беспородные» провода вместо кабелей. Так что, создавая что-то подобное, нужно сто раз подумать, прежде чем сделать что-то, что может, в итоге, привести к короткому замыканию, даже пожару. Кроме того, все, что связано с питьевой водой требует к себе особого, вдумчивого отношения.

Говорят, что жадный платит дважды – но это еще полбеды, хуже, когда такое кустарное устройство навредит собственному здоровью и здоровью домочадцев. Не говоря уже о безопасности самого жилья и выводу из строя водопровода вследствие размораживания.

Заделка концевых частей саморегулирующегося греющего кабеля

Для этого: срезаем ножом внешнюю изоляцию кабеля и оголяем оплетку на расстоянии 4-6 см. Оплетку можно скрутить в жгут или срезать, так как она нам больше не нужна.

С торца кабеля необходимо сделать вырез в полупроводниковой матрице кабеля — это нужно для предотвращения нагрева края кабеля. Если выреза не сделать, то край кабеля будет нагреваться, что может привести к потере герметичности наружной изоляции.

Затем одеваем на кабель термоусаживаемую трубку, но не до края, а оставляя «пустой» край трубки свисать на 1,5-2 см.

Равномерно нагреваем термотрубку зажигалкой до плотного обжима кабеля, а потом обжимаем с небольшим усилием пустой край трубки щипцами.

Кабель готов к эксплуатации.

Это интересно: При включении компьютера срабатывает УЗО: в чем причина

Схема подключения греющего кабеля

Подключить КСО достаточно просто. Нужно подать напряжение в 220 вольт к токопроводящим жилам кабеля. Греющий конец необходимо хорошо изолировать, чтобы не произошло соприкосновение токопроводящих жил.

Если есть заземление, оно должно иметь специальную оплетку.

Способ подключения зависит от нескольких факторов:

  • Где он будет установлен.
  • Имеющиеся инструменты.
  • Наличие расходных материалов.

Схема подключения для любого способа имеет одинаковый вид. Если отсутствует оплетка, к его жилам просто подается напряжение.

Обязательно изолируется противоположный конец.

Токопроводящие жилы должны быть надежно защищены от контакта между собой.

Если греющий шнур снабжен заземляющий экраном, его необходимо заземлить. В случае невозможности заземления, экран просто обрезают.

Более подробно о подключении можно посмотреть на сайте: https://zona-tepla.ru/podklyuchenie-greyushhego-kabelya/

Монтаж муфты

Какие материалы вам понадобятся?

саморегулирующийся экранированный кабель

вилка с проводом и заземляющим контактом

Провод должен быть трехжильный, медный. Сечение подбирается в зависимости от токовой нагрузки (мощности кабеля).

Ошибка №1

При этом согласно инструкции, оно не может быть менее 1,5мм2.

Даже если у вас совсем короткий участок кабеля малой мощности.

инструмент для зачистки проводов

кримпер для обжима гильз

муфтовый набор

Важно отметить, что термоусадочные трубки бывают с клеевым составом и без него

Ошибка №2

Не используйте тонкостенные трубки без клея.

Они просто заизолируют соединение, но не создадут требуемой герметичности. Также желательно, чтобы трубка была среднестенной толщины.

Тонкостенки очень легко повреждаются от внешних воздействий.

строительный фен

канцелярский нож

Виды

Существует несколько типов нагревателей.

Нерегулируемый

Часто еще называют резистивным, но это неправильно: резистивностью обладают все греющие кабели. Нерегулируемый — самый простой тип. Жилы выполнены из сплава с высоким сопротивлением, например, нихрома. Соответственно, мощность тепловыделения у него всегда постоянна. Достоинство — низкая стоимость.

Недостатки:

  • при нарушении теплоотвода (перехлест жил либо участок нагревателя чем-то прикрыт) или при потеплении кабель перегорает;
  • его нельзя укорачивать: это приведет к снижению сопротивления и, соответственно, возрастанию силы тока сверх расчетной;
  • для включения и выключения требуется термостат или участие человека.

Нерегулируемые делятся на два вида:

  1. 1-жильные. Имеют серьезные недостатки. Во-первых, они являются источником электромагнитного поля и потому не подходят для «теплых полов», дорожек, крылец и прочих объектов, с которыми контактируют люди. Во-вторых, подключаются с обоих концов, потому контур донагреватель подключается с одного конца, а генерируемые жилами магнитные поля из-за разнонаправленности токов взаимно уничтожаются.

Нагревательный кабель

Нерегулируемый зональный

Состоит из 2-х токопроводящих жил со множеством нагревательных проволочек между ними. В отличие от предыдущего, его можно резать: поскольку проволочки представляют собой параллельно соединенные проводники, то при уменьшении их количества сопротивление возрастает.

Саморегулирующийся

Также включает в себя две токопроводящие жилы, но резистивным элементом между ними выступает полупроводниковая матрица. Ее особенность — намного более выраженная зависимость сопротивления от температуры, чем у металлов. Чем выше температура матрицы, тем больше сопротивление.

Достоинства:

  1. невозможен перегрев. Нагревшиеся участки перестают пропускать ток, то есть фактически отключаются;
  2. экономичность. При нагревании кабель снижает выработку тепла либо вовсе отключается, даже если на это не было команды от термостата. Причем каждый участок работает с той теплоотдачей, которая требуется в данном месте;
  3. возможность резать нагреватель.

Недостаток — высокая стоимость.

Греющий кабель выпускают не только в бухтах, но и в виде так называемых кабельных матов. Это сетка из стекловолокна, на которой кабель уложен зигзагом и закреплен. С применением кабельного мата намного быстрее осуществляется устройство «теплого пола» и прочих площадок с подогревом.

Саморегулирующийся обогрев труб: способы монтажа

Обогрев трубопровода кабелем снаружи производится следующим образом: кабель закрепляется в нижней части трубы или обвивается вокруг трубы спиралеобразно. Для закрепления кабеля следует использовать алюминиевый скотч и обматывать им весь обогреваемый участок трубы.

Чтобы повысить эффективность нагревательного кабеля, применять его следует в комплексе с водонепроницаемыми утеплителями (например, из вспененного полиэтилена).

Второй способ – утепление изнутри – подойдет в тех случаях, когда доступ к водопроводу затруднен. Перед введением нагревательного элемента в трубу необходимо установить седелку. После ее установки вкручиваем трубную врезку и через нее вводим кабель в трубопровод так, как того требует инструкция.

Важное ограничение: утепление изнутри может применяться только в том случае, если диаметр труб превышает 20 мм. Для более тонких труб обратитесь к наружному способу утепления

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
