Саморегулирующийся теплый пол — виды греющих кабелей, особенности применения и монтаж

Приготовления к укладыванию

Прежде чем начать выкладку следует провести определенный рабочий план, состоящий из следующих шагов:

  1. Подготовка зоны для терморегуляторного прибора и датчика.

Технология монтажа электрического теплого пола начинается с определения зоны, в которой будет постановлен терморегуляторный прибор. Он монтируется на стенке как стандартный выключатель в самом доступном области (высота не меньше 300 мм от напольной поверхности).

Этапы монтажа теплого пола

Сначала сверлится отверстие. Затем от этого места проделывается штроба перпендикулярно полу. Там будет проложены силовые провода температурного датчика в гофре либо пластиковых трубках.

  1. Обработка поверхности.

В первую очередь следует почистить территорию от всякого мусора и пыли. Не должна она иметь перепады, а быть ровной. Если необходимо, то следует выровнять ее стяжкой, толщина которой должна быть не меньше 3 см. При тонком слое стяжка потрескается. Лучше всего если она имеет толщину в 30 — 70 мм.

Прежде чем залить стяжку надо обработать грунтовкой пол. Благодаря этому улучшится контакт песчаной цементной стяжки и поверхности. После высыхания грунтовки размечаются места, где не нужно делать обогревающий пол. Именно там будет стоять массивная мебель. Кроме того учитываются отступы от стенок — не меньше 50 мм.

  1. Выкладка изолирования.

Для более экономичного обогрева нужно минимизировать термические потери. Промеж нагревательного кабеля и основы пола из бетона выкладывается теплоизолирующий слой. Он позволяет снизить потери до 30%.

Теплоизоляция может выкладываться в 2 вариациях:

  • По горизонтали. Теплоизолирующие листы (высота не меньше 20 мм) выкладываются впритирку к изолированию на основание из бетона. Теплоизолирующий материал должен выделяться следующими характеристиками — стойкостью к тепловому влиянию и прочностью. Применять можно пенопропилен, пенополистирол, минеральные волокнистые плиты, пробковый агломерат и так далее.
  • По вертикали. Материал выкладывается у основы пола по периметру стенок. Для этого сгодится особая демпферная лента либо стандартные полистирольные листы — толщина примерно 10 мм и ширина 150 — 200 мм. Подобный вариант теплоизоляции понизит тепловые потери через внешние стенки комнаты.

Когда помещение имеет значительную влажность, сверху теплоизоляции необходимо обеспечить гидроизоляцию. Это позволит предупредить проникание влажности в половое основание

В особенности это важно для квартир

Прежде чем выложить нагревающий кабель на теплоизоляцию проводится заливка стяжки из песка и цемента. Слой стяжки дает возможность воспрепятствовать перегреванию нагревающего кабеля и создать прочнейшую основу для выкладки кабеля.

Укладка теплого электрического пола

Если нет возможности сделать предварительную стяжку, то кабель можно разложить сверху теплоизоляции на сетку из металла (ячейки 10 — 25 мм). Сетка вкупе с нагревающим кабелем заливается стяжкой. Металлическая сетка делает покрытие цельным и крепким.

Вслед за тем как стяжка из песка и цемента отменно затвердеет, пол накрывается особой монтажной фольгой. Ею укрывается поверхность полностью. На границах ее выкладывают с резервом, а кромки проклеивают фольгированным скотчем. Это необходимо для того чтобы при монтаже кабеля края не заворачивались.

Подобный выравнивающий экран способствует равнозначному распределению по всей области пола тепла. С целью надежного фиксирования нагревающего кабеля применяется монтажная лента, которую прокладывают через каждые 500 мм и закрепляют посредством саморезов либо гвоздиков.

На монтажной ленте для фиксирования предусмотрены скобы, расстояние между которыми одинаково, обычно составляет 2.5 см. Такие приспособления позволяют соблюдать равнозначные шаги выкладки кабелей.

Инфракрасные карбоновые полы

Инфракрасные полы состоят из нагревательных элементов, заполненных карбоновой смесью и закрепленных на основе из полипропилена. Под воздействием тока карбон выделяет тепловые волны длиной 8–14 мкм; волны проходят через напольное покрытие и прогревают именно предметы в комнате (воздух – только незначительно). В комнате, обогреваемой инфракрасным карбоновым полом, всегда очень комфортно– нет пересушенного воздуха, из-за которого мы так страдаем зимой.

Нагревает предметы: стол, лестницу, стены, в этом и весь смысл. Открываешь настежь окна, проветриваешь, а когда все закроешь – опять тепло. Потому что не только воздух теплый, а все вокруг.

Инфракрасные полы не боятся морозов: можно приехать в зимой в холодный загородный дом на выходные после недели адских минусов, включить систему и она будет нормально работать, и комфортная температура установится очень быстро (система входит в рабочий режим за 5-7 минут, но и остывает такой пол сразу же).

У пленочного и стержневого пола есть свои особенности.

Монтируется без мокрых процессов, на сухую ровную поверхность под финишное покрытие. Монтаж быстрый, с возможностью демонтировать систему и использовать еще раз.

Укладка выполняется в стяжку или слой плиточного клея (2 см) с обязательной термоизоляцией чернового основания. Для подложки покрытия не допускаются фольгированные материалы.

Не рекомендуется под ковролин, ковровую плитку, линолеум на войлоке – эти покрытия в несколько раз снижают эффективность обогрева. Паркет и массивную доску можно, если рабочая температура системы не выше 28 градусов.

Подключение кабеля

Для самостоятельной установки проводника потребуется строительный фен, нож, бокорез и пассатижи. Перед монтажом кабель подготавливают, на этом этапе используют клеммы, которые продаются вместе с основным материалом. Внутри гильзы есть термоусадочный слой, благодаря которому улучшается качество соединения. Если клеммы нет, то ее заменяют на заглушку, только после этого конец муфты фиксируется.

На этапе подготовки требуется срезать 2 см изоляции и снять оплетку, а затем надеть муфту и нагреть ее феном для усадки. Если появились сомнения в надежности, клемму дополнительно зажимают пассатижами.

В каждом саморегулирующемся нагревательном кабеле есть элемент, который регулирует матрицу. Его предварительно обрезают, чтобы он оказался короче остальных. Этот кабель не фиксируют заглушкой, просто используется термоусадка и клеевой пистолет. Если придется соединять несколько отрезков, то концы предварительно зачищают.

Инструкция по подключению кабеля:

  1. Уберите изоляцию с жил. Одну из них сделайте короче с двух сторон.
  2. Нагрейте их до такой степени, чтобы волоски сцепились в небольшой пучок.
  3. Поставьте термоусадочную трубку.
  4. На концах установите гильзы и зажмите их пассатижами.
  5. Соедините друг с другом трубки и нагрейте их феном, после фиксации закрепите муфту.

Для всех участков трубы потребуется теплоизоляция. Обычно для этого используют минеральную вату, полиуретан или пенопласт. Любым подходящим материалом обматывают трубы, на которых установлен греющий кабель.

Изоляцию подбирают такую, чтобы она не превышала 7 см в толщине. Если проигнорировать этот момент, то на обогрев уйдет больше энергии, а при любом температурном скачке придется угадывать, справится ли система. Здесь многое зависит еще от материала, из которого сделаны трубы. Например, у пластика низкий уровень теплоотдачи, поэтому их обматывают только фольгой.

Инструкция по установке не меняется даже при использовании разных видов греющих кабелей. Некоторые люди в особенно проблемных участках устанавливают проводник сразу внутри и снаружи. Эффективность такой системы обеспечена, но это потребует дополнительных затрат на установку и электроэнергию.

Виды греющего кабеля

Картинка 5. Пример монтажа

Всего выделяется две основных разновидности этих изделий:

Резистивный обогревочный.

Функция элементов нагрева выполняется проводниками тока, когда речь об этих изделиях. Для труб подобные виды нагревателей применяют всё реже.

Саморегулирующиеся нагревательные кабели.

Наиболее удобен в использовании.

Саморегулирующий греющий кабель

Состоят из одной или нескольких жил, которые изолируются друг от друга с помощью специальных оболочек. Сферы применения изделий различны.

Необходимая рабочая мощность поддерживается самостоятельно изделием. То же самое касается количества выделяемого тепла. Чаще всего параметры определяются тем, какие погодные условия складываются там, где используют систему.

От сопротивления зависит сама работа кабеля. Подача тока снижается, если сопротивление больше. Благодаря чему мощность тоже уменьшается. Участки, где необходимо поднимать или опускать градус, определяются нагревательным кабелем автоматически.

Резистивный греющий кабель

Состоит из одной, либо двух токопроводящих жил. Они не подлежат самостоятельной обрезке, отличаются от существующих аналогов фиксированной длиной.

Без использования терморегуляторов в данном случае менять мощность становится невозможным. Такие греющие кабели часто встречаются внутри канализационных труб.

Если изделие включает две параллельные жилы, через которые проходит ток, то это зональный подвид. Проволока, прикреплённая к жилам на фиксированном расстоянии, выполняет функцию элемента нагревания. Такие разновидности снабжаются специальными отметками, по которым легко выполнить отрезание при монтаже греющего кабеля.

Мощность греющего кабеля

Эксплуатационная мощность саморегулирующегося кабеля напрямую зависит от двух важных факторов: конструкционных особенностей и сферы применения. Для резервуаров промышленного назначения и технологических трубопроводов достаточно диапазона рабочей мощности от 15 до 90 Вт/м. Такой большой диапазон объясняется как различием в климатических условиях, так и поддержания температуры рабочей среды.

Обычные бытовые трубопроводы можно обогревать греющим кабелем с мощностью от 16 до 40 Вт/м. А для обогрева кровли используется саморегулирующийся греющий кабель с диапазоном мощности 24 – 40 Вт/м.

Самые распространенные опасения

Теперь что касается опасений, упомянутых в начале:

  • «Проработает несколько месяцев, а потом перестанет греть». Полупроводниковая матрица в процессе эксплуатации действительно теряет мощность. Но грамотно смонтированные качественные кабели работают довольно долго, минимум несколько лет (в соответствии с техническими характеристиками и гарантиями изготовителя на конкретные марки, обычно не менее 10–15 лет).
  • «Вырастут счета за электричество». Действительно вырастут. Теплый пол будет греться, потребляя электроэнергию. Но именно саморегулирующийся кабель относительно экономный за счет изменения потребляемой мощности в зависимости от условий теплоотдачи.
  • «Сгорит проводка». Это произойдет только при неграмотном монтаже. Если учесть нагрузку, проложить питающие кабели и провода достаточного сечения, установить качественный автоматический выключатель и УЗО – проблем с проводкой быть не должно.
  • «Будет биться током». Аналогично предыдущему случаю – если все сделать грамотно, биться не будет. Тем более, у хороших саморегулирующихся кабелей имеется металлическая оплетка, которую необходимо заземлить, что сведет к минимуму любую утечку тока – при повреждении изоляции УЗО (либо сам автомат) просто отключит электроток.
  • «Дорого». На рынке сейчас большое разнообразие марок по различным ценам. Но в данном случае не стоит гнаться за дешевизной, поскольку лучше заложить в пол качественный кабель, ведь его замена представляет собой весьма сложный и затратный процесс.

Укладка кабельного теплого пола

Вначале рассмотрим, как монтируется кабельная система, которая, к стати, может использоваться и для обогрева кровли и водостоков в доме.

После обработки поверхности грунтовкой, производится предварительная разметка с учетом всех отступов и расстояний между кабелями и мест, где он не будет располагаться.

Также следует правильно определиться с укладкой, чтобы монтажные концы кабеля выходили к месту установки регулятора.

Затем для лучшей теплоотдачи вся поверхность пола покрывается теплоизолирующим слоем

При этом важно правильно выбрать его толщину

Если под комнатой располагается другая жилая отапливаемая комната, то будет достаточно термослоя толщиной 3-4 мм.

Если снизу комната не отапливаемая – термоизоляционный слой нужен толще.

После укладки термоизоляционного слоя на его поверхности закрепляются монтажные алюминиевые ленты кабеля.

Эти ленты устанавливаются на поверхности с расстоянием в 1 метр между собой. При этом они должны располагаться перпендикулярно основному направлению кабеля.

Крепление лент производить лучше дюбелями.

Закончив с установкой монтажных лент, приступают к укладке самого кабеля.

Первым делом протягивают монтажный конец кабеля к месту расположения регулятора и закрепляют его фиксаторами монтажной ленты.

После укладывают остальной кабель с закреплением его на ленте и соблюдением расстояния между отрезками кабеля, а также стенами.

Далее производится установка терморегулятора в посадочное место, подключение к нему монтажных концов кабеля, подсоединение его к электрической сети дома.

Затем переходят к укладке датчика температуры.

Для предотвращения возможного повреждения, его лучше поместить в гофрированную пластиковую трубку, при этом со стороны положения датчика закрыть ее пробкой.

Датчик, защищенный гофрой укладывается на пол, строго по центру между двумя отрезками кабеля.

После этого проделанные штробы с вложенными в них кабелями заделываются алебастром.

На этом этапе можно провести пробный запуск системы.

Установив минимальную температуру на терморегуляторе, а затем с постепенным ее повышением проверить работоспособность.

Если все нормально, можно приступать к завершающим работам.

Чтобы защитить кабель от возможных повреждений, на поверхность основной стяжки, с уже уложенной системой, наносится дополнительная цементно-песчаная стяжка.

Но толщина ее не должна быть большой – 3-4 см. Такая стяжка полностью закроет собой кабель, защищая его от повреждений.

После на высохшую стяжку наноситься напольное покрытие.

Теплый кабельный пол в разрезе.

Как делают в деревянном доме.

Как смонтировать обогревающие секции

Сначала определяется схема монтажа электрических теплых полов, а кроме того последовательность и дистанцию выкладки. Прежде чем размотать провод надлежит проконтролировать сопротивление. Параметры измерительного сопротивления прописываются в чеке гарантии. Они должны быть аналогичны тем значениям, которые есть на бирке муфты. Отклонение дозволенно в пределах +-10%.

Холодный край нагревающего провода надо провести в гофрированную трубу и поставить в заблаговременно приготовленную штробу. Начальная основа кабеля и муфта соединения укрепляются к специальной ленте для монтажа на поверхности пола. Это начальный этап кабельной установки. Причем муфту соединения надо расположить так, чтобы она в полной мере была залита стяжкой.

При выкладке нужно строго следить, чтобы кабельные линии не скрещивались и не прикасались

Кроме того важно соблюдать постоянство шага выкладки по всему пространству пола. Там, где есть кабельный извив, радиус не может быть менее 50 мм

Подготовка к укладке теплого пола

Конечную муфту нагревающего провода следует зафиксировать на монтажной ленте, так же как и соединительную.

Особенности монтажа электрического пола

Укладка электрического теплого пола напрямую зависит от особенностей выбранных элементов.

Технология работы с кабелем

Этот вариант представляет собой систему, где в качестве обогревательного элемента используется кабель, укладываемый по определенной схеме.

Принцип выполнения работ:

Заранее определяется место для установки терморегулятора. Для его монтажа отступают 30–40 см от уровня будущего полового покрытия. Укладка может осуществляться различными способами, но наиболее предпочтителен скрытый вариант, он позволяет утопить в стене все провода и датчик.
Ввиду того что установка зачастую выполняется по армирующему слою, именно на него закрепляется монтажная лента. Фиксация осуществляется с шагом от 50 до 90–100 см. В обязательном порядке производится отступ от стены 10 см, а в местах расположения мебели – 30–50 см. Если в помещении расположены радиаторы и трубы отопления, то от них необходимо отмерить не менее 15 см.

Кабель, выполняющий обогрев, присоединяется к силовому элементу, соединение скрывается в специальной муфте. После этого кабель питания подводится к терморегулятору.
Фрагменты обогрева распределяются по поверхности. Для этого пользуются заранее составленной схемой с учетом рекомендаций производителя

Важно соблюдать правильность изгибов, они должны быть плавными, без заломов. Кабель фиксируется на монтажной ленте, дополнительно можно произвести закрепление на арматуру. Необходимо учитывать, что между витками элементов должно быть расстояние более 80 мм.
В выбранных местах закрепляются датчики температуры.
Проверяется правильность и работоспособность всех соединений

Порядок работы термодатчиков и термостата оценивается по прилагаемым производителем паспортам, в которых отражаются параметры и погрешность.

Необходимо учитывать, что между витками элементов должно быть расстояние более 80 мм.
В выбранных местах закрепляются датчики температуры.
Проверяется правильность и работоспособность всех соединений. Порядок работы термодатчиков и термостата оценивается по прилагаемым производителем паспортам, в которых отражаются параметры и погрешность.

Установка такой системы предполагает точное соблюдение составленной схемы и порядка подключения.

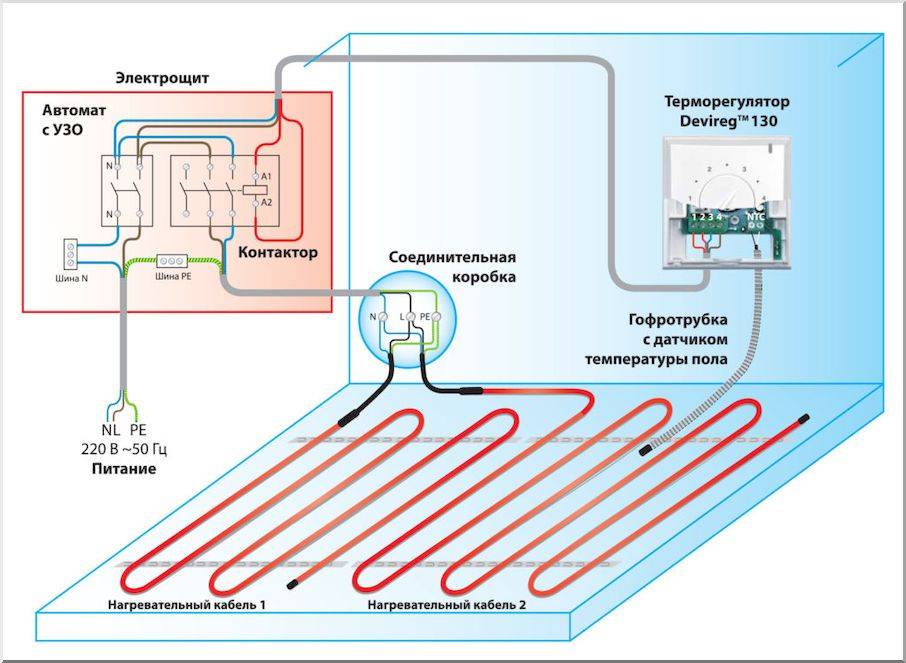

Схема монтажа электрических теплых полов может меняться при увеличении количества контуров, а также в зависимости от вида подключения (двух и трехфазное)

Укладка нагревательных матов

Технология укладки теплого пола на нагревательных матах – более простая процедура, которая не требует соблюдения точности расположения кабеля. Это происходит из-за того, что они уже закреплены в единую конструкцию, которую необходимо правильно расстелить на поверхности.

Особенности монтажа: рулоны сетки раскатываются по подготовленному основанию, для поворота ячейки аккуратно подрезаются, чтобы не повредить кабель. Если требуется обойти препятствие, то сетку срезают, а обогревательные элементы располагают на необходимом удалении друг от друга. Подсоединяется термостат и производится проверка системы.

Маты, по сравнению с другими электрическими системами, считаются одним из самых удобных вариантов обустройства

Именно маты позволяют выполнить заливку стяжки с минимальной толщиной, что заметно сокращает высоту пола.

Инфракрасные обогреватели отличаются хорошим качеством и быстро монтируются, но подходят не под каждое помещение и напольное покрытие

Принцип работы

Работа электрического пола с подогревом немного разнится в зависимости от типа нагревательного элемента. При использовании матов и кабеля повышение температуры происходит за счет нагрева проводника в результате прохождения через него электрического тока. Провод нагревает стяжку, которая затем передает тепло напольному покрытию. Обогрев помещения происходит за счет конвекционных процессов.

Пленка с инфракрасными элементами нагревается из-за излучения тепла углеродным слоем, возникающего под действием тока. Это излучение, как и в предыдущем варианте, переходит на финишное покрытие и на предметы, располагающиеся близко к поверхности пола.

В обоих случаях температуру можно регулировать, если установить датчики температуры и регуляторы, которые присоединены к полу.

Преимущества и недостатки электрического варианта

Конструкция очень проста, поэтому заслужила широкую популярность во всех странах.

Достоинства:

  • простота монтажа (может осуществляться даже непрофессионалом);

  • высокая автономность (не требуется подключение к водоснабжению и даже электросети – может работать от электрического генератора);

  • универсальность – можно устанавливать в любых помещениях, даже с запредельно высокой влажностью (например, в ванной или бане).

Минусы также есть, но они незначительны, если сравнивать их с водяным вариантом исполнения пола.

Главные недостатки:

  • относительно высокая цена материалов;

  • высокая инерционность – воздух нагревается очень медленно;

  • нагревательные элементы запрещено устанавливать под массивной мебелью.

Очень многое зависит от особенностей использования и назначения элементов. Рассмотрим это подробно в следующем подразделе.

Основной или дополнительный обогрев

Если вы устанавливаете пол в квартире, где присутствует центральное отопление, можно использовать кабельные нагреватели самой низкой мощности. Если такой источник тепла будет основным, нужно увеличивать число элементов и делать очень толстую стяжку – не менее пяти сантиметров. Также частота кабеля повлияет на мощность всей системы.

Принцип работы в подобных случаях не изменяется. Однако при большой мощности необходимо дополнительно устанавливать системы, предохраняющие от перегрева, короткого замыкания и иных неполадок с общей электропроводкой.

Технология теплого пола

Теплый пол электрический

Кабельный теплый пол Нагревательным элементом в данном виде теплых полов выступают:

  • Нагревательные секции. В роли таких секций выступает специальный одножильный или двужильный кабель, оснащенный монтажными муфтами на концах для подключения к электропитанию, и в котором происходит преобразование протекающего электрического тока в тепло. При этом монтаж теплых полов из двужильного кабеля существенно облегчает работу, т.к. для подключения такого кабеля необходим только один монтажный конец. При монтаже полов из одножильного кабеля, его необходимо подключать к терморегулятору двумя монтажными концами.
  • Нагревательный кабель на катушке. Представляет собой нагревательную секцию на основе специального двужильного кабеля, которая для удобства укладки и облегчения монтажа теплого пола намотана на катушку. При подключении к терморегулятору подводится только один монтажный конец.
  • Нагревательные маты. Это своего рода нагревательная секция, только уложенная на специальную самоклеющуюся сетку. Нагревательные маты также бывают одножильные и двужильные.

У всех вышеперечисленных теплых полов разница только в технологии монтажа, по остальным параметрам – они практически идентичны. Во всех трех случаях используется электрический нагревательный кабель, который укладывается согласно технологии монтажа, и к которому подключается электричество через специальный терморегулятор. Во всех случаях вся электрическая энергия преобразовывается в тепло. Т.е., нагревательный кабель выступает в роли нагревательного элемента, изготовленного по кабельной технологии.

При монтаже разница в том, что нагревательные секции монтируются в цементно-песчаную стяжку, а нагревательные маты — в слой плиточного клея, поверх старой стяжки.

И последняя разница заключается при монтаже одножильного и двужильного кабеля. Т.к. у одножильного кабеля только одна жила, то необходимо оба его конца свести в одной точке, а при укладке двужильного кабеля второй конец кабеля возвращать в исходную точку не требуется.Достоинства. Поверх кабельного теплого пола можно использовать любой вид напольного покрытия, будь то ламинат или линолеумом, плитка или ковролин. Также нагревательные секции определенных мощностей можно использовать как основную систему отопления.Недостатки. Приличные счета за пользование электроэнергией, а также невозможность работы полов при выключении электроэнергии.Теплый пол пленочныйПленочные теплые полы, или как их еще называют инфракрасные пленочные полы – представляют собой систему обогрева пола, выполненную из специальной теплопроводной пленки внутри которой запаяны нагревательные элементы.

Пленочные полы являются самыми тонкими из теплых полов, т.к. толщина нагревательных элементов составляет всего 1/4 мм (0.25 мм). Благодаря такой толщине, этот вид теплого пола можно использовать для обогрева, как горизонтальных поверхностей, так и вертикальных. К тому же с помощью нагревательной пленки можно обогревать практически любые помещения (жилые и технические), а также использовать ее в качестве основного либо дополнительного отопления. Принцип работы инфракрасного теплого пола заключается в особенностях его структуры, а именно, теплопроводная пленка с нагревательными элементами с нижней стороны состоит из теплоотражающего материала. Электричество, подаваемое на эту пленку, превращается в тепловую энергию, которая отражается от этой поверхности, устремляясь вверх в обогреваемое помещение. Таким образом происходит обогрев нужного помещения или отдельного участка поверхности пола.

При использовании пленочных теплых полов в качестве основного отопления, необходимо чтобы эта нагревательная пленка покрывала не менее 70% всей площади поверхности пола. Если они используются в качестве дополнительного отопления, то достаточно покрыть поверхность пола на 35-40%.Достоинства. Пленочные теплые полы могут монтироваться под любой вид финишного покрытия пола, будь то ламинат или ковролин, линолеум или паркетная доска. Толщина такого пола не превышает 1 мм, а КПД – порядка 90%.

Недостатки. Опять же счета за электроэнергию, т.к. средняя потребляемая мощность такого пола – примерно 45Вт/1м2. При отсутствии электроэнергии полы, соответственно, работать не будут.
