Обязательные условия
Любая проходящая через перекрытие труба должна иметь защитный тепловой контур. Он называется узел прохода через перекрытие. Конструкция может использоваться разная – от готовых заводских устройств до самостоятельно изготовленных, но все огни, монтируются согласно общим требованиям.
В месте прохода обязательно устраивается изоляция из термостойкого материала. Он должен выдерживать температуры до 800 – 1000 градусов. Если не сделать подобную изоляцию, то потолок может просто загореться от нагрева.
Расстояние от внутренних стенок нагретого канала отвода дыма до сгораемых материалов не должно быть менее 38 сантиметров. От наружной его части, до конструкций из возгораемых материалов, должно оставаться расстояние не меньше 13 сантиметров. В этом случае, слой теплоизоляционной прокладки внутри дымового канала должен составлять больше пяти сантиметров. Именно таким образом теплоизолированы популярные сэндвич системы.
Соблюдение этих норм позволит собрать наиболее безопасную с точки зрения возникновения пожара конструкцию.
Стальной дымоход – выбор металла и конструкции
Металлические трубы для отвода дыма отличаются друг от друга по типу стали и конструкции. Первый момент влияет на эксплуатацию:

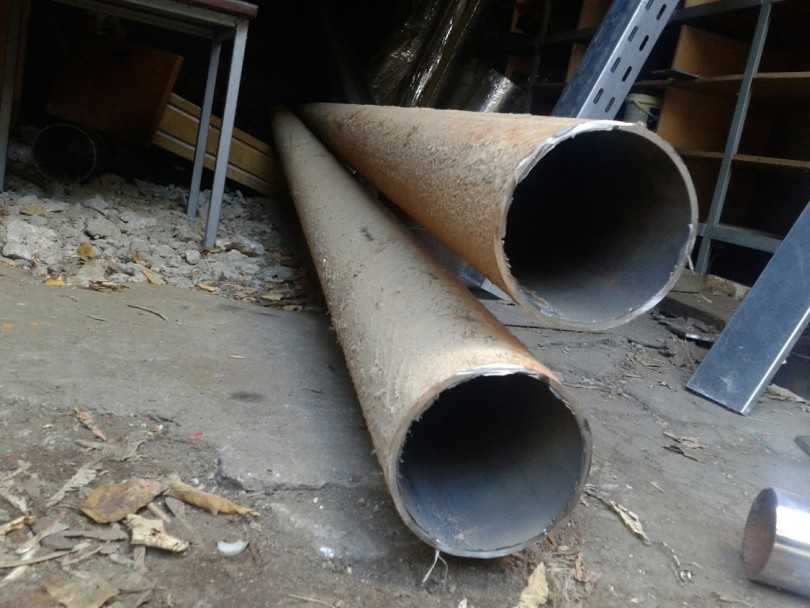

- Черная сталь без покрытия – доступная, но неустойчивая к коррозии;
- Низколегированная сталь – относительно устойчивая к химическим реакциям, поэтому редко покрывается ржавчиной;
- Нержавеющая сталь – долговечная, но дорогая;
- Гофрированная сталь – скапливает сажу, из-за чего быстро засоряется.
Конструкция стального дымохода бывает:
Обратите внимание!
Сад огород своими руками: новые интересные садовые поделки для улицы на дачном участке (фото/видео обзор)
Монтаж потолков своими руками: пошаговое описание как сделать потолок. Обзор современных конструкций и идеи по их дизайну (105 фото)
Ворота в гараж своими руками — подробное описание постройки различных видов гаражных ворот (120 фото)
- Типовой одностенной – представляет собой трубу, которую при монтаже надо изолировать во избежание пожара;
- Одностенной гильзованной – располагается внутри кирпичной кладки, что делает конструкцию безопасной;
- Многоуровневой наподобие сэндвич-системы – представлена в виде двух труб (внутренней и наружной) с заранее предусмотренными изоляцией и каналами для выхода конденсата.
Часто монтаж дымохода своими руками предусматривает погружение одной трубы в другую.
Использование кирпича
В традиционном исполнении дымоход делается из кирпича своими руками. Для этого используется специальный огнеупорный кирпич — шамот.
Конструкция может иметь некоторые особенности:
Наиболее простой вариант состоит из одного котла и устанавливается вдоль наружной стены. В таком случае присутствуют большие потери тепла от горячего воздуха.
Более усовершенствованные варианты состоят из трех котлов. Вследствие чего воздух проходит по принципу змейки и нагревает саму кладку, от которой греется помещение.
Кирпичная конструкция отличается большим КПД, однако она требует дополнительных затрат на материалы и время для ее изготовления. Вес такого кирпича 3,8 кг, для сооружения одной трубы понадобится 500-800 штук. Раствор для кладки делается из глины и песка. Следует учитывать вес будущей конструкции.
При производстве дымохода собственными силами необходимо строго придерживаться соответствующих требований к будущему изделию. Это касается используемого материала, правильности выполнения работ и их последовательности.
Пропустить через потолок
Перед мастером, который планирует проход дымоходной трубы через пирог утепления потолка бани, стоят в итоге две задачи: обеспечить термозащиту перекрытиям и соблюсти вертикаль установки дымохода. Разделить процесс решения этих задач можно на несколько этапов.
Определение места расположения узла разделки
Совмещение двух ведущих осей — дымохода и потолочной разделки с его проходом через потолок — это главная сложность, с которой сталкивается мастер при выводе трубы. Для того чтобы избежать неприятных казусов, следует воспользоваться отвесом. Поднятый к потолку, его следует разместить так, чтобы груз «вошел» в середину дымоотводящего канала банной печи. Этот участок, отмеченный на потолке, и станет тем центром, через который труба пойдет через крышу, т. е. центром будущего отверстия под проход.
Важно! Идеальный вариант — определить место прохода трубы через потолок/крышу бани еще в период подготовки проекта здания, тогда с выводом конструкции не будет проблем в том числе и с точки зрения соответствия пожарным требованиям
Оформление места расположения узла разделки
По нанесенной разметке делается выпил под проход. Если используется покупной продукт, надо рассчитывать на те размеры отверстий, которые рекомендованы производителем
Если дымоход ведется через потолок бани самостоятельно, важно заранее просчитать проходной короб и выполнить в потолочной конструкции (четко над местом прохождения трубы) сквозное отверстие с габаритами, учитывающими необходимые отступы и расстояния
Монтаж узла разделки
Покупной или самостоятельно сделанный короб для вывода дымоходной банной трубы через потолок — это конструкция из жестко скрепленных между собой коробки прямоугольного либо круглого сечения и листа, выполняющего защитные и одновременно декоративные функции, с вырезом в центре. Диаметр выреза подбирается под диаметр трубы, предназначенной для вывода через потолок (как правило, в банях используются металлические трубы типа «сэндвич» — два цилиндра разного диаметра, между которыми размещается материал для утепления и теплоизоляции).
Торцы выпила в потолке по периметру обшиваются теплоизоляционным материалом. Нижний лист короба и места соприкосновения металла с деревянными элементами прокладываются листами негорючего материала. Подготовленную конструкцию надевают на колено, которое пойдет в узел прохода, доводят до выпила в потолочном перекрытии, снизу закрепляют узел разделки саморезами.
Важно! Диаметр трубы для вывода через потолок на крышу бани должен быть чуть меньше (в пределах минимум 5 мм.) диаметра проходного патрубка. Зазор в дальнейшем можно изолировать, ориентируясь на то, какой материал будет использован как огнезащитный возле трубы
Завершение прокладки теплозащиты
Это «резюмирующий» этап прохода трубы через потолок. Сверху (на перекрытии чердака либо второго этажа) короб дополнительно заполняется теплоизоляционным материалом (как вариант, огнестойкой минеральной ватой). При необходимости узел разделки наверху можно декорировать металлическим листом — если вывод трубы дымохода осуществлен на жилой этаж.
Важно! Вывод дымохода следует рассчитать таким образом, чтобы стыки с другими элементами конструкции миновали место прохода через перекрытие. Стыковка конструктивных элементов должна быть либо «до», либо «после», но не в этом месте
Важно! Выводя трубу дымохода через потолок бани над кровлей, надо помнить о качестве материала, из которого она изготовлена
Если есть опасность возгорания (крыша покрыта горючими материалами), на часть дымохода, выступающую над кровлей, следует смонтировать дефлектор, оснащенный сеткой–искрогасителем в виде мелких ячеек
Важно! Выводя трубу дымохода через потолок бани над кровлей, надо помнить о качестве материала, из которого она изготовлена. Если есть опасность возгорания (крыша покрыта горючими материалами), на часть дымохода, выступающую над кровлей, следует смонтировать дефлектор, оснащенный сеткой–искрогасителем в виде мелких ячеек
Для котла
Дымоход для котла изготавливается своими руками. Он должен соответствовать ряду требований:
- его высота должна быть не меньше 5 м;
- диаметр трубы должен соответствовать диаметру трубы котла или быть больше его;
- для каждого отопительного прибора устанавливается отдельный дымоход;
- скорость передвижения воздуха внутри конструкции должна быть в диапазоне 15-20 м/с;
- максимально допускается три поворота;
- труба дымохода должна выступать над кровлей на расстояние не меньше 0,5 м.
Данная конструкция должна соответствовать СНиП 2.04.05–91 и ДБН В.2.5-20-2001. В противном случае конструкция считается опасной и на нее не будет выдан акт о возможности эксплуатации.
Порядок установки трубы сэндвич
Разместить дымоход из сэндвич трубы можно либо через стену, либо через крышу – все зависит от особенностей строения и возможностей хозяев.

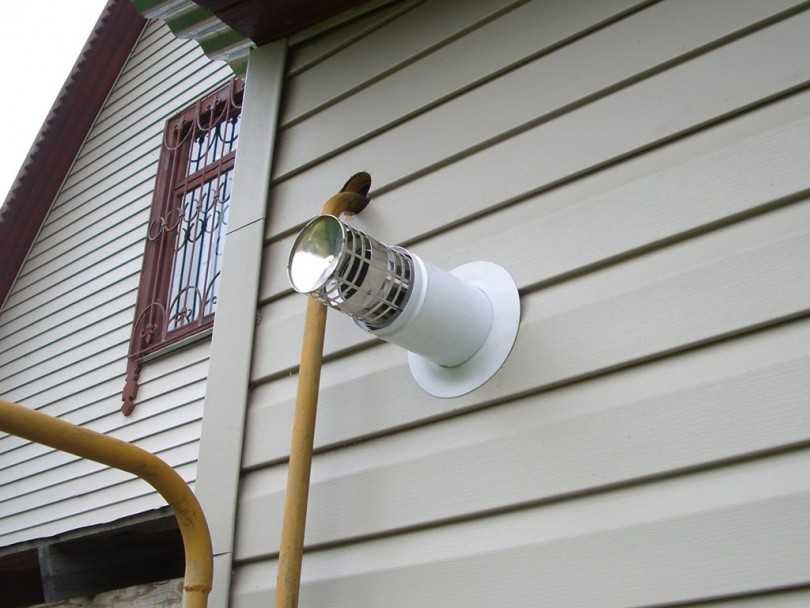

Установка через стенку производится, как правило, в тех случаях, когда произвести вывод трубы через крышу не представляется возможным, либо хозяева не желают делать лишние дырки в дорогом кровельном материале. Стоит отметить, что данная конструкция отличается большей безопасностью, ведь расположена она снаружи дома.
Особенности установки сэндвич трубы сквозь стену:
Однако намного чаще установку дымоотвода производят все-таки через крышу. Актуальным такой способ будет и в тех случаях, когда отопительное оборудование расположено посреди помещения, так что вывести трубу через стену невозможно и невыгодно.
Установку дымовой трубы сквозь кровлю всегда нужно начинать от печи, двигаясь вертикально.
Особенности данного способа монтажа следующие:
- Запрещены любые выступы на конструкции трубы.
- Максимальная температура внутри работающего дымохода не может быть выше 500 ℃.
- При отводе трубы стоит проследить, чтобы угол не превышал 30º.
- На всех наклонных секциях дымоотвода исключены любые инородные вкрапления или шершавость, иначе, они могут мешать свободному выходу угарных газов и дыма наружу.
- Нельзя допустить, чтобы сечение вертикальных и наклонных отрезков трубы отличалось.
Стоит учитывать еще и материал, из которого изготовлена кровля дома. Если они горючие или имею слабую пожароустойчивость, то потребуется установка дополнительных устройств – искроуловителей. Их можно сделать из металлической сетки с размером ячейки 50×50 мм.
Ну и последний момент, на котором стоит остановиться. Согласно СНиП и строительным нормативам вблизи дымохода не должны проходить линии электропроводки, иначе очень велик шанс неконтролируемого возгорания. Так что не стоит пренебрегать этим правилом.
Монтируем дымоход для буржуйки
Работы по монтажу своими руками следует начинать с выбора места, где должны соединяться наружный и внутренний элемент печи. Для этой цели отлично подходит чердак или пространство под кровлей. На саму же буржуйку устанавливается первый элемент будущего дымоотвода, на который следом ставятся второй, третий и так далее (в зависимости от того, сколько участков будет включать в себя дымоход). Вместо тонкого металла можно на выходе из буржуйки установить чугунное колено высотой до полуметра или даже больше, чтобы продлить срок службы дымохода и препятствовать прогоранию тонкого металла.
Подготовка перекрытия
Удлинять трубу дымоотвода нужно до тех пор, пока она не достигнет определенного ранее места у точки соединения двух элементов.
В перекрытии нужно сделать отверстие, диаметр которого будет больше диаметра трубы на 5-10 см: это потребуется для того, чтобы замазать трубу в месте прохождения ею перекрытий теплоизолирующим материалом. Если в щелях между перекрытиями или вблизи трубы находятся изоляционные материалы или другие легко возгораемые предметы, их обязательно нужно убрать: когда труба разогреется от дыма и температура ее возрастет, вместе с ней повысится и риск возгорания теплоизоляционного материала.
В вырезанное отверстие в перекрытии вставляется проходной стакан, через который и нужно пропустить трубу дымохода. Затем нужно состыковать трубу, идущую изнутри помещения, с внешней частью дымохода. Заканчиваться дымоход должен над уровнем кровли, приблизительно на 10 см выше него. Место, в котором будет вырезано отверстие под вывод трубы, оборудуется по тому же принципу, что и место вывода трубы внутри здания:
- отверстие должно быть больше самой трубы дымохода;
- между кровельными материалами и трубой обязательно кладется слой теплоизолирующего материала.
Фиксация трубы
Труба вывода дыма наружу пропускается сквозь отверстие в кровле и фиксируется листом жести или другого металла. В качестве альтернативы жести можно использовать и другой негорючий фиксатор – кирпичи, которые устанавливаются в промежутке между дымоходом и кровлей. Однако чтобы кирпичи крепко держали трубу, изнутри для них нужно соорудить подставку. Все щели в этом месте замазываются обыкновенной глиной.
Вся наружная часть трубы тщательно смазывается битумной смолой, а затем оборачивается теплоизоляционным материалом. Можно использовать минеральную вату, но в промежутке трубы между нею и концом дымохода должно находиться «блюдце», которое защитит материал от возможного попадания горячих частиц пепла. На конце дымоотводной трубы монтируется «гриб» — это крышка, защищающая трубу от любых предметов, которые могут засорить дымоход, спровоцировать возгорание в трубе или дать дождевой воде возможность попадать в буржуйку.
Заделка швов
После того, как вся конструкция будет собрана, нужно взять герметик и не жалея его, смазать все места соединений и швов, чтобы воспрепятствовать попаданию дыма из трубы в жилое помещение
Герметик для этих целей нужно подбирать с особым вниманием – подходит только тот, которому не страшны высокие температуры
К сожалению, некоторые герметики могут просто «растаять» на горячей трубе, другие же легко высохнут. Так или иначе, но свои свойства неустойчивый к высокой температуре герметик потеряет и не сможет защитить помещение от дыма.
После высыхания герметика дымоход для домашней буржуйки можно считать готовым к использованию. Однако прежде его нужно проверить, затопив печь – если дым не выходит из щелей или стыков, это значит, что конструкция собрана правильно и ею можно смело пользоваться!
Принципы монтажа дымохода
В деревянном доме у каждого вентилируемого помещения и каждой топки должен быть отдельный вентиляционный канал.
Чтобы возникала определенная тяга, появляющаяся за счет разницы в температурах отводящих продуктов сгорания и окружающей среды, дымоход необходимо располагать на определенной высоте над кровлей дома. Данный стандарт не может быть отнесен к газоотводящим каналам, которые работают от отопительных котлов, имеющих закрытую камеру сгорания.
Кладка дымохода печи своими руками должна быть произведена в строгом соответствии со всеми принципами, которые изложены в нормативных документах.
В них указано, что дымовые трубы необходимо располагать строго в вертикальном положении. Допускается отклонение труб к вертикали под углом 30 градусов, но не более, чем один метр по горизонтали.
Сечение данных наклонных участков должно быть постоянным, гладким. Высота дымоходной трубы – не меньше пяти метров, она считается от устья до колосниковой решетки.

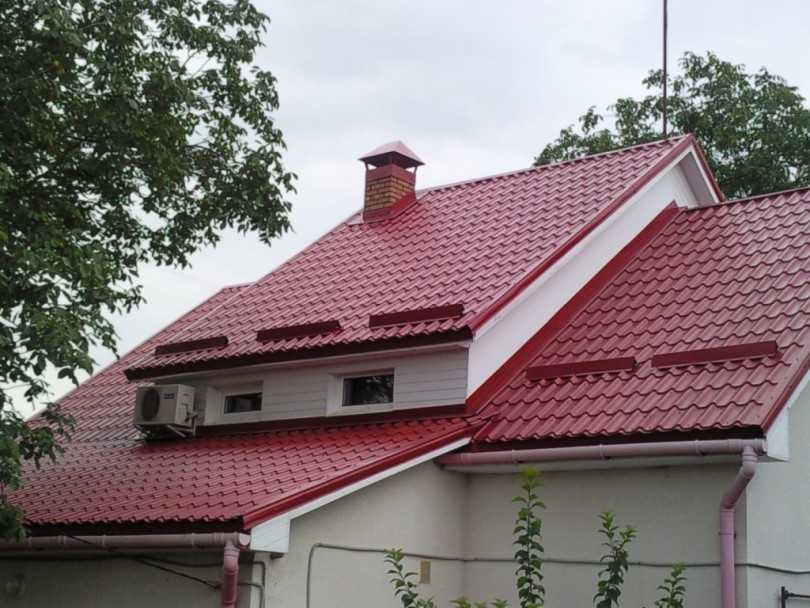

Дымовую трубу необходимо размещать по определенным стандартам над кровлей:
- Для плоской кровли деревянного дома она размещается не менее чем на 0,5 метра;
- Над коньком кровли в деревянном доме, если дымоход располагается на расстоянии, то не меньше полметра;
- Не ниже, чем конек кровли деревянного дома – если дымоход располагается на расстоянии 1,5-3 метра от конька;
- Не ниже, чем линия, которая проведена вниз от конька к горизонту под углом 10 градусов — при условии нахождения дымохода не меньше, чем в трёх метрах от конька.
Хотя сборка дымохода и не представляет особой сложности, необходимо отнестись к этой процедуре внимательно, поскольку ошибки, совершаемые при монтаже, часто приводят к очень неблагоприятным последствиям.
Защита дымохода
Приступая к самостоятельно сборке, не стоит пренебрегать и мерами пожарной безопасности.
Монтаж двустенной трубы с термоизоляцией
Более сложной в выполнении является установка сандвич дымохода. Такой дымоотвод представляет собой две трубы различных диаметров, вставленных друг в друга. Свободное пространство между ними заполнено огнеупорным материалом — базальтом.
Во время установки двустенных труб следует учитывать такие нюансы:
- Стыки труб следует проводить особенно аккуратно, так как внутренняя труба должна входить в предыдущий сегмент, а наружная — насаживаться поверх нижнего участка. Производители не всегда учитывают это, поэтому перед началом работ следует проверить правильность стыковки элементов.
- Стыки промазываются стойким к высоким температурам герметиком.
- В местах стыков наружной трубы, ее закрепляют саморезами. При неправильном монтаже, в будущем на трубе могут возникнуть пятна и разводы.
Установку труб начинаю вверх от системы отопления. Но перед этим необходимо подготовить проходные элементы. Специальный патрубок можно найти в магазине. Его используют для защиты кровельного материала от перегрева. Для защиты самого переходного патрубка используют фольгированные маты из базальтового волокна
И только после этих подготовительных работ можно приступать непосредственно к установке труб.
При этом важно предусмотреть такую установку труб, чтобы в месте проходного элемента не образовалось стыков.
Для правильной вентиляции и охлаждения следует оставить зазор между трубой и переходным элементом. Далее, по уровню устанавливают защитные элементы переходника
Трубу дополнительно фиксируют кронштейном на стене. Их устанавливают с шагом в 2 метра.
Как самостоятельно сделать и собрать сэндвич-трубу?
Готовый дымоход «сэндвич» представляет собой сегменты, каждый из которых имеет длину в один метр и при монтаже вставляется в другой. А как именно собрать дымоход-сэндвич и из каких материалов, сейчас разберемся.
Итак, конструкция сэндвич дымохода такова: это внутренняя и наружная труба, между которыми находится слой теплоизоляции. Внутренняя труба – из нержавеющей стали, а вот внешняя может быть из самых разных материалов, даже меди и латуни. А вот оцинкованные трубы для дымохода брать не рекомендуется: в режиме нагрева-охлаждения она будет менять свой диаметр, тогда как вот нержавейка – практически нет.
Чаще всего в качестве утеплителя используется базальтовое волокно, или минеральная вата, обладающее хорошими теплоизоляционными свойствами. Опытные печники, к примеру, советуют в качестве теплоизоляции брать базальтовую вату Rockwool WIRED MAT 80. Ее толщина может варьироваться от 25 до 60 мм.
Используют как внутренний утеплитель таких труб также керамзит и полиуретан. Единственная проблема при укладке теплоизоляции между внешней и внутренней трубой – это то, что материал приходится делать внахлест с подрезом в половину толщины и перехлест на 10 см. Либо и вовсе набивать все вручную, если получится аккуратно.
Соединяются сэндвич-трубы тоже по-разному: фланцевым способом, байонетным и по «мостику холода», а еще «под дыму» и «по конденсату». «По дыму» дымоход собирают с той целью, чтобы полностью гарантировать то, что внутрь дома или бани никакие угарные газы не попадут. А «конденсату» — чтобы образовываемый из-за разницы температур конденсат свободно мог стекать вниз по трубе.
В первом случае дым не встречает никаких препятствий и под действием тяги быстро выходит наружу, но конденсат внутрь сэндвича при небрежной заделке стыков попасть может. Отчего внутренний утеплитель пострадает и немало. А вот во втором способе внутренняя труба сэндвича заходит в раструб нижнего, и влага внутрь трубы попасть не может никак. Вот только дым, если найдет хоть малейшую щель, выход себе найдет. Что же выбрать? Газ вредит здоровью человека, а конденсат – долговечности дымохода. Единственный выход – при любом способе тщательно герметизировать все щели и стыки, и все.
Для внутренних труб сэндвич дымохода мы рекомендуем установку «по конденсату», чтобы сам он не попадал на швы трубы и не было затекания. И, несмотря на свой двойной слой, сендвич-трубы все равно нуждаются в качественной изоляции от тех участков, которые наиболее пожаронебезопасны – от балок, кровли и перекрытий. И в качестве первой трубы, которая присоединяется прямо к печи, сэндвич использовать нельзя.
Вот так, зная технологию, вы вполне можете своими руками сделать качественный сэндвич-дымоход – из лично приобретенных вами материалов (желательно с сертификатами качества).
Из чего состоит стандартный дымоход?
На самом деле в конструкции очень много различных элементов, некоторые влияют напрямую, часть из них только сопутствующие, как например, хомуты, крепления и тому подобное. Однако многие думают, что в самой простой конфигурации канала, можно обойтись без некоторых частей. Это заблуждение, ведь спустя время, отсутствие любого элемента даст о себе знать. Без банальных хомутов не обойтись, одного герметика мало, да и скреплениями дела обстоят точно также. Так из чего состоит правильный дымоход?
- Колена. Они нужны всегда, ведь правильный дымоход может и не пойти по прямой, нужен поворот, изгиб, а без этого приспособления никуда.
- Тройник. Некоторые строители включают их в одну графу с коленом, однако это не верно. Тройник это полноценный элемент конструкции, который может включать выходы для более чем двух патрубков, имея при этом специальный профилактический люк, как правило, правильный канал этим и отличается.
- Проходной патрубок, незаменимый элемент для преодоления перекрытий и стен, особенно в деревянных строениях.
- Кронштейны, хомуты, что это и зачем, разобрали выше.
- Разделка кровли – полноценный элемент системы, который позволяет провести герметичную проводку и сделать дымоход правильным и надежным.
Элементы дымохода
Преимущества и недостатки сэндвич-дымоходов
В промышленных условиях для внутреннего слоя сэндвича используют нержавеющие изделия, а для внешнего – трубы из стали с цинковым покрытием. При этом внутренний контур покрывают теплоизоляцией и помещают внутрь внешнего цилиндра. В результате, функционирует такое сооружение довольно эффективно и качественно.
Установка дымохода из сэндвич изделий не занимает много времени и сил – со всеми работами можно справиться за день. Далее приведем ряд достоинств и недостатков таких труб.
Среди достоинств подобных конструкций можно назвать:
- многозадачность – использовать такие трубы можно в постройках из любых материалов;
- занимают минимум пространства;
- удобство транспортирования;
- сэндвич трубы может установить даже новичок в строительном деле, поскольку это очень просто и быстро;
- лаконичный и приятный внешний вид;
- противопожарная безопасность – это один из лучших вариантов дымовых труб по данному показателю;
- имеющаяся стропильная система крыши не создает никаких препятствий для установки трубы сэндвич;
- благодаря наличию нескольких слоев, в такой трубе скапливается намного меньше сажи и почти не образовывается конденсат, поэтому очистка ее требуется заметно реже;
- сэндвич труба способна в полной мере защитить жильцов от влияния токсичных продуктов горения.
А вот недостатков у подобных конструкций очень мало, хотя они все же есть:
- цена на сэндвич трубу довольно существенна;
- оптимальный срок службы таких изделий составляет всего около 15 лет.
Если же вы хотите изготовить сэндвич трубу своими руками, то такой дымоход обойдется вам значительно дешевле, чем, скажем, сложенный из кирпича. При этом получится вполне надежный дымоход, а сложностей с установкой и сборкой возникнуть не должно.
Устройство металлического сэндвич-дымохода
Стальные дымоходы популярны как в промышленном строительстве, так и для благоустройства частного сектора. Установка их напоминает сборку керамической конструкции, соответственно, происходит проще, чем строительство кирпичной трубы. Рассмотрим более подробно, как правильно сделать металлический дымоход, избежав ошибок.
Материалы для установки металлической конструкции
Сэндвич-дымоход представляет собой герметичную систему труб и переходников, ведущую от теплового генератора к надкровельному пространству. Она может проходить внутри здания (внутренняя) и снаружи, вдоль стены (внешняя).
Сэндвич-труба – это трехслойная деталь, состоящая из двух стальных труб, между которыми проложен слой утеплителя. Фрагменты нержавеющей стали соединены методом сварки
Негорючий теплоизоляционный материал имеет различную толщину – в среднем от 2,5 см до 10 см. Производители чаще всего используют один из лучших материалов – плотную базальтовую вату (от 200 кг/м³).
Чтобы собрать дымоход, потребуется соединить несколько деталей различной формы, используя при этом способ соединения зауженных концов и раструбов. Проще говоря, один элемент вставляют в другой. С наружной стороны места соединений усиливают накладными хомутами, которые плотно затягивают после установки.
Преимущества трехслойной конструкции: защита дымоотводного канала, минимальное образование конденсата, организация устойчивой тяги, возможность монтажа системы как с внутренней, так и с наружной стороны дома
При установке стального дымохода внутри здания отверстия в перекрытиях и кровле гораздо меньше по диаметру, чем для кирпичных или керамических аналогов.
Схемы монтажа сэндвич-дымохода
Рассмотрим две схемы установки сэндвич-дымохода: с внутренним расположением, требующим организации отверстий в кровле и перекрытиях, и с внешним монтажом, который производится с наружной стороны и устанавливается параллельно стене дома.
Каждая из схем обладает преимуществами: внутреннее оборудование образует меньшее количество конденсата, внешнее устройство легче в исполнении и производится с устройством всего одного отверстия
Схему внутреннего монтажа часто применяют в банях, так как стальная труба может одновременно нагревать и камни, и бак с водой. Если баня установлена не отдельно, а является пристройкой к дому – это наиболее целесообразный и эффективный вариант.
Недостатки внутренней системы – необходимость проделки отверстий в перекрытиях и кровле, а также уменьшение полезного пространства.
Для монтажа внешней системы достаточно сделать одно отверстие в стене и обеспечить вертикальное расположение труб с помощью кронштейнов. Вывод труб наружу уменьшает риск отравиться отходами горения. Минус – обустройство дополнительной защиты от воздействия внешней среды.
Порядок монтажных работ:
- присоединение к котлу (или другому источнику тепла) переходника;
- пробивка отверстия в стене (средний размер – 40 см х 40 см), обивка огнеустойчивым материалом;
- установка в стене проходного блока с термоизоляцией;
- монтаж горизонтального отрезка трубы от котла (печи) до отверстия в стене;
- обустройство опорного узла с внешней стороны (площадки на кронштейнах);
- установка вертикальной трубы;
- крепление в верхней части конуса и оголовка.
При сборке необходимо ориентироваться на техническую документацию, подготовленную в процессе составления проекта.
Советы по устройству внутренней трубы
При выборе внутренней модели необходимо помнить о некоторых технологических нюансах
Например, важно на переходном участке от котла установить задвижку, чтобы была возможность сохранения тепла
Стыковка двух соседних элементов на участке перехода запрещена. Следует учитывать расположение чердачных стропил и балок: чем дальше они будут находиться от дымохода, тем лучше. Более подробно о самостоятельной сборке сэндвич-дымохода читайте в этом материале.
Переходы через перекрытия и кровлю требуют использования огнезащитных теплоизоляционных материалов, например, минеральной ваты, и устройства защитных блоков, которые можно назвать «сэндвич в сэндвиче»
Особенности «буржуйного» дымохода
Дымоход в буржуйке состоит из двух частей:
- теплообменной;
- газовыводящей.
Выводящая труба со временем практически не изменялась. Раньше к буржуйке напрямую подсоединяли обыкновенную металлическую трубу, которая выходила на улицу. Сейчас используют определённые материалы, а дымоход подключают либо после заслонки, перекрывающей выход после окончания горения, либо к дымоотводящему каналу.
Черновик вызван главным образом естественным повышением теплого воздуха до дымохода. В общем, чем выше дымоход, тем выше осадка. Теплая дымовая труба обеспечивает большую тягу, чем холодный дымоход, потому что теплый дымоход не охлаждает восходящий дым. Вот почему печи, как правило, работают лучше после того, как они проработали достаточно долго, чтобы согреть дымоход, чем они, когда они начнутся. По той же причине дымоходы, которые расположены внутри дома, имеют лучшую тягу, чем те, которые расположены полностью снаружи.
Инновации: электрический очаг без огня и дыма
Внешние воздушные потоки могут влиять на тягу, если они вращаются вокруг препятствий и продувают дымовую трубу, а не через выход. Вихревые токи воздуха, которые влияют на тягу, чаще всего вызваны ветром, дующим через соседние части крыши здания. По этой причине были установлены определенные разрешения для решения проблемы. Дымоход должен проходить не менее чем на 3 фута над плоской крышей и не менее чем на 2 фута над гребнем крыши или любой поднятой частью крыши в пределах 10 футов.
Внутри корпуса размещается теплообменная часть трубы. Как усовершенствованный и пожаробезопасный вариант конструкции, в буржуйках устанавливают коленный дымоход. Форму его теплообменных элементов и их расположение определяют вид печи и конструкция дымохода. Вытянутые в горизонтальной плоскости печи оборудуются «дымовой камерой» или «колпаком». В таких конструкциях отработанные газы через отверстие в боковой стенке попадают в этот отдел, увеличивая тем самым теплоотдачу буржуйки, и только после этого «вылетают в трубу».
Иногда получение достаточного вертикального зазора для предотвращения воздействия вихревых токов на тягу дымохода невозможно. Это может быть из-за необычных высот близлежащих деревьев. Капюшон или дымоход можно иногда использовать, чтобы предотвратить завихрение вихрей. Крышки и вытяжки также минимизируют попадание дождя в дымоход в периоды неиспользования.
Отверстие в дымоходе, через которое проходит дым, называется дымоходом. Чтобы обеспечить достаточное пространство для дымохода и разработки проекта, дымоходы должны быть тщательно подобраны в зависимости от мощности печи и высоты дымохода. В общем, размер дымохода должен быть на 25 процентов больше размера трубы печи, которая соединяет печь с дымоходом. Это означает, что печь с трубкой диаметром 6 дюймов потребует, по крайней мере, 8-дюймового дымохода; 8-дюймовая печная труба требует 10-дюймового дымохода и т.д.
Печи, вытянутые по вертикали, имеют более сложное устройство дымохода. В них используется та же коленная система, в которой для увеличения теплоотдачи используются наряду с коленными ещё и спиральные каналы. Такая конструкция задерживает дым и продлевает жизнь печи.
