Варианты обвязки твердотопливных котлов для отопления в частном доме

Основные виды систем отопления

Отопительные системы индивидуальных домов имеют множество видов. Условно их можно классифицировать:

  • По способу нагрева теплоносителя на электрические, газовые, твердотопливные, геотермальные, жидкостные (топочный мазут) и прочие.
  • По типу носителя тепла на паровые, жидкостные (в основном водяные), воздушные, а также на комбинированные.
  • По типу используемой аппаратуры на конвективные, лучистые и лучисто-конвективные.
  • По способу циркуляции носителя тепла делятся на принудительные (с помощью насоса) и естественные (самопроточные).

Электрические, жидкостные и газовые котлы комплектуются приборами группы безопасности, насосами циркуляционными, регулировочными устройствами и подробным руководством со схемой монтажа обвязки системы. Только котлы твердотопливные никогда не оснащаются комплектом такого оборудования. Поэтому каждый, кто решил ставить такой котёл, проблему обвязки решает самостоятельно. От правильно выполненного монтажа теплогенератора зависит его надёжная, беспроблемная работа.

Исходя из этого обязательно надо включать в схему обвязки твердотопливных котлов все устройства, обеспечивающие надёжность работы и защиту всей системы отопления. Не следует отказываться от устройств, которые создают комфорт и удобство при обслуживании. Так, к примеру, теплоаккумулятор решает проблему понижения температуры жидкости при временной остановке горения в топке, водоподогревательный бойлер обеспечивает горячей водой.

Особенности функционирования котлов отопления

Осуществляя процедуры обвязок ваших котлов, необходимо обращать отдельное внимание на перечень существующих моделей устройств, ведь каждый вид обвязывают по-разному.

Следует сказать, что эксплуатация и принцип работы каждого котла напрямую зависит от его вида. Традиционно, выделяются котлы.

Автономного типа. В данных моделях используются разные типы топливного материала (твердое топливо, электроэнергия, газовое топливо, жидкое топливо).

В целом, такие системы обладают полностью автоматическим процессом отопления, при этом они имеют свойство самостоятельно поддерживать оптимальную температуру. Такие котлы отличаются длительным сроком эксплуатации.
Чаще всего они монтируются на стены или на пол. Нагрев автоматического котла происходит с помощью специальных горелок, которые прекращают функционировать, как только датчик терморегулятора достиг нужных температур.
Обратный процесс происходит тогда, когда температура начинает падать ниже заданных пределов

Следует подчеркнуть, что потребители чаще всего обращают внимание именно на газовые котлы, так как они наиболее эффективны, а процесс оснащения топливом более простой.
При этом их конструкции предполагают наличие большого количество элементов, которые обеспечивают полную безопасность.

Ручного типа. Стоит отметить, что он отличается ручным процессом оснащения теплоносителя топливом.

  • В данном случае применяется лишь твердые виды топливного материала такие как, древесное топливо, торфяное и угольное.
  • При этом такие котлы устанавливаются лишь способом напольного монтажа.
  • Из названия можно понять, что в конструкциях этих устройств почти полностью отсутствуют элементы автоматизации, что делает их более дешевыми, но и менее эффективными.

Самостоятельное изготовление

Чтобы проще изготовить теплоаккумулятор для котлов отопления своими руками, лучше всего выбрать прямоугольную форму конструкции. Для этого подойдут детали из листовой гофрированной стали, так как они обладают повышенной жесткостью.

Обязательно присутствие сварочного аппарата, так как все основные сборочные работы проводят при помощи этого агрегата. Кроме листов стали, понадобится металлический уголок для установки распорок.

Дело в том, что конструкция будет работать под давлением, поэтому ее следует усилить. Сначала сваривают внутреннюю емкость, расперев уголками противоположные стенки. Затем собирают наружный корпус, который по размерам будет немного больше, чтобы хватило места для установки утеплителя.

Для этого подойдет минеральная вата или монтажная пена. Далее приваривают стенку кожуха и подключают теплоаккумулятор к системе отопления. Не стоит забывать после сварки конструкций проверить их на герметичность.

Разводка с принудительной циркуляцией

Принудительную циркуляцию носителя от котла по схеме осуществляет насос.

Добавление насоса – расширение возможностей. Среди вариантов отопления на циркуляции по принуждению самые новаторские, модные.

Принудительные циклы не боятся мембранных баков, клапанов. Тяга, создающаяся в цикличном отоплении, достаточна для преодоления эластичных помех.

Создание тяги, отопление сопровождается звуком работающего насоса. Бесшумно работающие модели обходятся дороже стандартных, звук работы стандарта не оглушителен. Обустроив котельную в подвале, подсоединив трубопроводы правильно, труба не будет издавать звуков. Радиаторы бесшумны.

С насосом

Схема с коллекторной разводкой

Коллекторная — лучевая.

Коллекторное отопление предусматривает подсоединение каждого радиатора, батареи отдельным отводом. Если используется двухтрубная схема, подачу, обратную разветвляют на нужное количество подключений. Разводка с одной трубой подразумевает разветвление.

Лучевая разводка

Минус — количество трубопровода, сложная установка. Плюс — автономность линий с возможностью перекрытия одной, без помех для другой. Полезно во время ремонтно-починочных работ. Обеспечено постоянство давления, прочность соединений.

Пиролизный котел своими руками: правила и нюансы

Пиролизный котел своими руками

Для того, чтобы установить пиролизный котел своими руками, сохраняя при этом все его рабочие качества, необходимо основываться на точный чертежах  и вычислениях. Неправильно собранный котел, смонтированный по некомпетентной схеме, не только будет плохо выполнять свои функции, но еще и представит угрозу безопасности окружающей среде и Вам в первую очередь.

Правила сборки пиролизного котла своими руками:

  • Вашей первоочередной задачей, перед стартом сборки, становится обязательное ознакомление с чертежами, планами и схемами. Они помогут определить количество необходимого материала для работы, а также уберегут Вас от возможных аварийных ситуаций;
  • Проверьте наличие основополагающих элементов, без которых невозможна собственноручная сборка пиролизного котла. Это: регуляторы, отверстия для воздуха, дымовые каналы, трубы для отвода воды, камера сгорания, трубы для подачи воды, а также вентилятор;
  • Учтите, что если Вы предполагается отапливать стандартный загородный дом, Вам вполне подойдет пиролизный котел мощностью 40 кВт, а если Вы владелец совсем небольшого коттеджа, то хватит и 30 кВт-ного котла. Устанавливать супер мощные котлы нет смысла, так как и небольшое устройство, прекрасно утеплит помещения, в то время как огромные агрегаты будут стоить больших денег, и потребуют значительных затрат;
  • Не лишним будет заготовка необходимых инструментов для монтажа котла. Чтобы Вам не пришлось лишний раз бегать в строительный магазин, приготовьте все нужное сразу. Для установки пиролизного котла своими руками, Вам потребуется вот такой вот инструментарий: болгарка, шлифовальные круги, сварочный аппарат, электрическая дрель, трубы различного диаметра электроды, вентилятор, полосы стали, термодатчик, металлические листы

Учтите, что сборка пиролизного котла своими руками долгий и кропотливый процесс, поэтому будьте готовы к возможным сложностям. Однако, тщательно подготовившись к процессу, Вы значительно снижаете риск возникновения неожиданных проблем.

После того, как все правила соблюдены, нужная схема выбрана, пора приступать к непосредственной сборке. Поэтапно собирая устройство, следите за выполнением следующих нюансов:

  • В отличие от обычных котлов, отверстие для помещения дров в топку, должно быть расположено несколько выше;
  • Обязательно проверьте наличие ограничителя, который фиксирует подачу воздуха в котел. Его оптимальные размеры – 70 мл в сечении и длина, превышающая размеры корпуса;
  • Диск, привариваемый к ограничителю, должен быть изготовлен из нержавеющей стали, и располагаться внизу всей конструкции;
  • Отверстие для подачи твердого топлива лучше всего желать прямоугольной формы. Для пиролизного котла такая форма является оптимальной;
  • Дверца должна плотно и надежно закрываться, необходима специальная накладка, которая будет плотно фиксировать закрытие;
  • Заранее предусмотрите, а затем не забудьте выполнить специальное отверстие, с помощью которого Вы будете удалять накопившуюся золу;
  • Труба для теплоносителя должная быть не прямой, а слегка изогнутой. Такая форма необходима для повышения теплоподачи;
  • Расположение вентиля должно быть удобным и доступным. Благодаря нему Вы будете контролировать процесс поступления воздуха в топку;
  • Первый запуск. После того, как вы закончили сборку и монтаж пиролизного котла своими руками, проведите пробный запуск устройства. При помощи специального оборудования, проверьте безошибочность эксплуатации на всех этапах, и убедитесь, что в котле не скапливается угарный газ. Только после этого, можно полноценно вводить котел в работу

Схема обвязки без насоса

При отсутствии электроснабжения или нестабильной работе сети сооружают отопительный контур с естественной циркуляцией теплоносителя. Другое название – гравитационный. Он не нуждается в насосе, а значит, является энергонезависимым.

Принцип работы

Движение теплоносителя по трубам обеспечивает конвекция – стремление менее плотной нагретой среды перемещаться вверх под действием архимедовой силы. Горячую воду вытесняет из котлового бака в подачу более холодная, поступающая из «обратки».

Схема обвязки твердотопливного котла без насоса.

Необходимые инструменты и расходники

Для монтажа понадобятся:

  • перфоратор;
  • уровни – реечный и ватерпас;
  • рулетка;
  • разводной ключ «попугай»;
  • отвертки, плоскогубцы;
  • для полипропиленового контура – специальный нагреватель для сварки пластмассовых деталей.

Нужны материалы:

  • кронштейны для крепления труб и радиаторов;
  • дюбели;
  • пакля или сантехнический лен (ФУМ-лента не подходит из-за высокой температуры транспортируемой среды).

После нагрева объем теплоносителя увеличится. Для компенсации в систему врезают расширительный бачок.

Также нужны радиаторы, трубы, муфты и другие фитинги.

Как сделать

Чтобы создать конвекцию и свести к минимуму гидравлическое сопротивление контура, его строят по следующим правилам:

  1. Котел располагают хотя бы на 0,5 м ниже радиаторов. В разных помещениях отметки на одной высоте делают с помощью ватерпаса.
  2. Первый участок от подающего патрубка прибора делают вертикальным до потолка. Это разгонный коллектор, он создает сильный конвекционный напор. Опуск делают вдоль угла того помещения, где находится первый радиатор.
  3. Применяют большие трубы – с внутренним диаметром 30-40 мм. С увеличением этого параметра снижается гидравлическое сопротивление.
  4. Горизонтальные участки монтируют с большим уклоном – 1 см/м. Это облегчит сток холодной жидкости обратно к котлу.

Котел располагают так, чтобы уменьшить гидравлическое сопротивление.

Расширительный бак размещают в самой верхней его точке. Чтобы не нарушать эстетики, резервуар часто устанавливают на чердаке. В таком случае изделие нужно утеплить.

Минусы

Гравитационная система имеет ряд недостатков:

  1. Длина контура не может превышать 30 м.
  2. Тепло распределяется неравномерно, дальние от котла радиаторы холоднее ближних.
  3. Из-за существенного перепада температур на «подаче» и «обратке» отопитель испытывает высокие нагрузки.
  4. Нужны трубы большого диаметра, что приводит к удорожанию проекта и увеличению объема воды.
  5. Через открытый расширительный бачок в рабочую среду поступает кислород, вызывающий коррозию металлических поверхностей и завоздушивание контура.
  6. Невозможна эксплуатация прибора в режиме малой производительности, что требуется в межсезонье.

Схема обвязки ТТ котла с естественной циркуляцией

Перебои с электричеством в нашей стране нередки, причем обычно они случаются в самую плохую погоду. Поэтому во многих селах и деревнях предпочитают делать системы отопления с естественной циркуляцией — гравитационные. Они работают независимо от наличия электроэнергии, так что дом без тепла не останется.

Подключение котла на твердом топливе в гравитационную систему отопления

Приведенная на схеме обвязка твердотопливного котла для гравитационной системы — самый простой из возможных вариантов. В системе обязательно наличие расширительного бака. Он необходим для компенсации теплового расширения: во время нагрева объем теплоносителя увеличивается, и он вытесняется в расширительный бак. В системах с естественной циркуляцией расширительный бак ставят открытого типа. Это обычная емкость, в которой находится некоторое количество теплоносителя (около половины объема или меньше). Чтобы теплоноситель меньше испарялся, на бак ставят крышку. А чтобы одновременно еще и отводить воздух из системы, поднимают его в самую высокую точку системы.

Принцип работы системы отопления с естественной циркуляцией

В системах этого типа теплоноситель движется благодаря уклону труб. Для обеспечения циркуляции котел должен находиться в самой нижней точке, все отопительные приборы — выше него. Кроме этого, приходится использовать трубы большого сечения — чтобы снизить сопротивление при движении теплоносителя.

От котла труба поднимается вверх, затем, постепенно понижаясь, труба подачи обходит все отопительные приборы. Обратка подключается с обратным уклоном — к котлу. Работает схема так: нагретый теплоноситель за счет высокой температуры поднимается вверх по вертикальной трубе, с небольшим уклоном идет подача (немного выше уровня радиаторов). Эта часть называется разгонная петля. Далее по наклонной трубе подачи, за счет силы гравитации и набранной скорости, обходит все отопительные приборы.

Основной принцип работы естественной циркуляции — перепад высот и разница температур

Проходя по трубам и радиаторам теплоноситель остывает. Остывший теплоноситель имеет большую массу, чем горячий. Более холодный теплоноситель стремится вниз, создавая давление. За счет этого и происходит циркуляция — нагретый теплоноситель стремится вверх, холодный — вниз. Но система работает только при правильно подобранном диаметре труб и их уклоне.

Что еще необходимо

В приведенной выше схеме есть масса недостатков:

  • Нет предохранительного клапана — это устройство ставят на выходе котла. С его помощью происходит сброс лишнего теплоносителя при его закипании. Если этот клапан не установить, возможен разрыв труб, радиаторов, теплообменника, расширительного бака (если он закрытого типа).

  • Нет воздухоотводчика. Если система открытого типа (расширительный бак в этом случае просто емкость с крышкой), воздух может выходить через расширительный бак. Но при разветвленной системе необходимы дополнительные устройства для отведения воздуха на радиаторах.

Указанные два устройства обязательны, но еще желателен манометр и термометр. Они нужны для контроля за системой. Термометров желательно иметь два — на выходе и на входе котла. Чтобы можно было оценить эффективность работы системы, подстроить и отрегулировать теплоотдачу радиаторов.

Недостатки

Основное достоинство гравитационной схемы обвязки твердотопливного котла — независимость от наличия электроэнергии. Недостатков намного больше:

  • Невысокая эффективность и невозможность регулировки. Скорость движения теплоносителя в таких системах невысокая. Поэтому добиться высокой эффективности не получается. Регулировать ее тоже нет возможности. Так что подстроиться под погодные условия невозможно.

  • Каждый раз когда система разогревается ( утром, например), температура теплоносителя в обратке очень низкая. Из-за этого образуется конденсат, разъедающий теплообменник. И бороться с этим нет возможности.
  • Неэстетичность исполнения. Для обеспечения циркуляции трубы подачи должны располагаться выше радиаторов. Обвязка твердотопливного котла в гравитационной системе делается трубой 32 мм или более. Иногда подачу тянут над ними — на уровне метра (или чуть выше) от пола, иногда — пускают под потолком. А трубы имеют немалый диаметр, так что вид тот еще.

Все эти недостатки приводят к тому, что системы отопления с естественной циркуляцией делают все реже. Люди предпочитают сделать резервированное электропитание (поставить аккумуляторные батареи или/и генератор) и иметь более удобную и регулируемую систему отопления.

Видео описание

Чтобы понять, как подключить к котлу и радиаторы, и теплый пол, посмотрите видеоролик:

Какую схему выбрать для обвязки котла автономного отопления, зависит от его типа и способа установки. Минимум дополнительного оборудования потребуется установить при обустройстве самотечной системы – только расширительный бак и краны, отсекающие от неё котел. С автоматическими котлами постоянного действия будет немного сложнее: для их стабильной работы потребуется монтаж циркуляционного насоса, группы безопасности и мембранного расширительного бака. А подключить к системе теплый пол или бойлер для горячей воды можно с помощью коллекторов.

Как и из чего сделать буферную емкость

Теплоаккумулятор изготавливают по чертежу заводского бака. Внутреннее устройство полностью идентично. Бак состоит из следующих узлов:

наружная защитная оболочка;

теплообменник для емкости, обычно медный змеевик;

регулирующая и запорная арматура: сливной кран, предохранительный клапан, воздушный клапан, термометр.

Чтобы изготовить буферную емкость самостоятельно достаточно собрать аккумулятор подобно заводскому модулю. Следует помнить, что для разных систем отопления (открытого и закрытого типа), требуются баки разной конструкции. Также будет необходимо подобрать материал для изготовления и утепления емкости.

Тип конструкции теплонакопителя

Существует несколько видов емкостей, классифицирующийся по форме и устройству. Самодельные баки теплоаккумуляторы бывают:

  • Цилиндрические — классическая конструкция, используемая при изготовлении накопителей в заводских условиях. Форма имеет множество преимуществ: выдерживает тепловую нагрузку, гидроудары. Практична для закрытых систем отопления с высоким давлением в трубопроводе. Главный недостаток в том, что бак цилиндрической формы трудно изготовить.

Прямоугольные — при производстве используют металл толщиной в 2 мм. Для упрочнения конструкции буферной ёмкости, приваривают уголки (рёбра жёсткости), стягивая противоположные стенки между собой. Прямоугольная форма теплоаккумулятора хуже справляется с давлением. Общее требование при установке: монтаж накопителя выше расположения радиаторов.Прямоугольная конструкция бака широко распространена благодаря простоте сборки. Чтобы снизить нагрузку на стенки аккумулятора, в систему отопления врезают воздухоотводчик и сбросовый клапан. При закипании теплоносителя (частое явление твердотопливных котлов), арматура предотвратит возникновение аварийного давления.

Для самотечной системы отопления подойдет только открытый буферный бак. Отличие в конструкции: наличие патрубка в верхней части емкости, сообщающегося с атмосферой.

Материал для изготовления аккумуляторного бака

Вариантов для изготовления множество. Наиболее распространенные:

  • Бак из нержавейки — металл и сварные работы стоят дорого. По причине дороговизны нержавеющая сталь практически не используется, кроме случаев применения уже готовых емкостей.

Пластиковые бочки — важное условие эксплуатации, чтобы материал мог выдержать нагрев до 100°С. Для укрепления корпуса можно сделать окантовку из металлических полос

Буферная емкость из «еврокуба» — применять не рекомендуется. Причина проста, максимальная температура нагрева резервуара всего 70°С. При перегреве теплоносителя стенки деформируются дадут течь. Но как видно из видео, делают теплоаккумуляторы и из «еврокубов».

Алюминиевая ёмкость — используют уже готовые резервуары с достаточным объемом. Изготовить бак из алюминия самостоятельно получится только при наличии должной квалификации сварщика. Не все профессиональные мастера берутся за обработку этого металла.

Теплоаккумулятор из бочек (металлических) — недостатки: тонкостенная сталь, плоские крышки. Хорошая альтернатива, взять заготовку стальной трубы и изготовить бак приварив дно и верхнюю часть.

Стальная емкость под теплоаккумулятор (цилиндрическая) — оптимальный вариант, требующий минимального количества материальных затрат. Делается из листового железа от 2 мм и толще.

Кроме изготовления сварной конструкции бака используют уже готовые емкости. Подойдут: старые бойлеры, ресиверы, емкости для хранения жидкого азота, баллоны под сжиженный газ и т.п.

Как утеплить буферную емкость

В заводских накопителях изоляцию прокладывают между внутренним баком и внешним кожухом. В самодельных буферных емкостях для твердотопливного котла используется тот же метод теплоизоляции.

Утеплению подлежат стенки теплоаккумулятора. Рекомендуют использовать минеральную или базальтовую вату толщиной не менее 6-8 см. С ватой легко работать. Минеральная теплоизоляция бака пропускает влагу и конденсат (дышит), не скапливая жидкость внутри волокон.

Еще один плюс. Как показывает практика, буферные емкости, утепленные ватой, не любят мыши. При изоляции пенопластом или пенополистиролом грызуны не редко селятся внутри теплоизолирующего слоя. Появившиеся дырки приводят к быстрой потере тепла и снижению КПД накопителя.

Порядок подключения котла

Подключение котла

Классическая схема подключения агрегата советует придерживаться двух главных показателей, которые смогут обеспечить в будущем надежное функционирование системы в целом и отопительной установки в частности.

Подключение устройства осуществляется по схеме. В документе указано, как правильно подключить изделие и какой вид топлива будет самым оптимальным. Схематическое изображение подключения прилагается к каждому изделию.

Элементы безопасности агрегата

Самое главное – это установить прямо на выходе подающего патрубка  группу безопасности. В дальнейшем, задача данной группы заключается в автоматическом сбросе давления в случае увеличения этого показателя сверх нормы.  Регулирует данный вопрос предохранительный клапан, а также автоматический воздуховодчик и манометр.  На отрезке воздуховода  между группой безопасности и котлом, может быть установлена любая запорная арматура.

Порядок работы схемы

Работа оборудования построена на основании стандартного алгоритма:

  • на начальной стадии дрова должны разгореться;
  • вода начинает передвигаться по малому кругу;
  • при достижении показателя в 50-55 градусов, термоголовка осуществляет нажим на специальный клапан;
  • клапан открывается и постепенно холодная вода проникает в котел, смешиваясь с горячей.
  • по мере перемешивания температура достигает критического уровня, после чего клапан открывается полностью, смешивая поступившую воду с горячей.

Такой порядок работы самый простой и ее монтаж вполне можно выполнить собственными руками.

Разводка, выполненная медными трудами

Еще один значимый момент – это место размещения циркулярного насоса. Лучше всего следует разместить именно там, где он указан на схеме – на обратке, перед котлом, работающим на деревянном топливе. В целом, насос можно разместить и на подаче, но, при появлении пара вероятность возможного взрыва от скопления пара может существенно возрасти.

Как подключить газовый котел в частном доме по порядку?

Установить и правильно подключить прибор возможно собственными силами, но для этого требуется одобрение со стороны газовых служб. В ходе проведения работы потребуется вдумчивая деятельность и необходимость бумажной волокиты: согласовании ряда вопросов и получения документов.

Сначала составляется договор с поставщиком природного газа о его поставке в частное домовладение. Они же занимаются и проектом газификации здания и установки необходимого оборудования.

Перед монтажом сверяются все бумаги (сертификат, серийный номер изделия). Если всё в порядке, переходят к монтажу.

Место установки выбирается относительно типа прибора.

Напольный газовый котёл устанавливают на ровной поверхности из негорючих материалов. Используется, например, плитка или бетонная стяжка. А также иногда подкладывают лист оцинкованной стали с выступом с фронтальной стороны до 30 см. Доступ к конструкции должен быть неограничен с любой из сторон.

Важно! Необходимо чтобы котёл располагался в отдалении от электроприборов и источников огня, а также не вплотную к стене. Конструкция должна иметь равномерную нагрузку на все опоры

Конструкция должна иметь равномерную нагрузку на все опоры.

Настенный газовый котёл закрепляется с помощью кронштейнов (идут в комплекте). Высота установки — около 1 метра над полом. Сначала проводится крепление планок, далее на них монтируют агрегат.

Затем происходит подключение к дымоходу. Перед этим проверяется наличие тяги. Для препятствования утечки токсичных газов, соединения тщательно герметизируются.

Фото 3. Настенный газовый котел, установлен более чем на метр выше от пола, подключен к дымоходу.

25 см — предельная длина отрезка трубы, которая связывает котёл с дымоходом.

Следующий шаг — подключение к водопроводу. Первым делом необходимо установить фильтр для жёсткой очистки воды, что препятствует засорению теплообменника. С обеих сторон от него устанавливаются краны и/или вентили.

Для обеспечения оптимального давления в системе, врезку в водопровод осуществляют или до места, где труба разветвляется, или как можно ближе к её входу в здание. Обычно трубу для подачи воды присоединяют сверху агрегата, для возврата — снизу.

Все коммуникации, обязательно снабжаются запорным механизмом для возможности экстренно перекрыть подачу газа в случае опасности.

Материалы и инструменты

  • Разводные ключи и дюбеля;
  • строительный уровень для выбора места крепления кронштейнов, его длина не должна быть меньше 1 метра;
  • перфоратор с набором свёрл разного диаметра для проделывания отверстий в стене, предназначенных для их закрепления;
  • кронштейны — идут в комплекте, но лучше, чтобы было некоторое количество про запас;
  • ножницы, чтобы при возможной резке труб не повредить их защитный слой, отвечающий за герметичность;
  • калибратор для развальцевания труб;
  • вентили, краны — для крепления запорных механизмов;
  • листы оцинкованной стали и инструменты для их резки.

Поэтапное подсоединение отопительного контура

Есть несколько способов подсоединения контура к котлу, зависящих от модели и вспомогательного оборудования.

При подключении одноконтурного газового прибора к отопительной системе самый простой способ — использование отсекающих кранов и присоединение контура с их помощью непосредственно к котлу.

Циркуляция теплоносителя происходит в естественном режиме, и в системе устанавливается обычный расширительный бачок.

При подключении двухконтурных аппаратов работа усложняется, так как к котлу подводят двойной комплект труб. По одному течёт непосредственно теплоноситель, а по второму — циркулирует горячая вода. Подсоединение также устанавливается с помощью отсекающих кранов.

Если система закрытого типа, то должны быть установлены дополнительные приборы: циркуляционный насос, мембранный расширительный бачок и группа безопасности.

Подключение к системе отопления

Расположение узлов присоединения к системе отопления (с лицевой стороны):

  • слева — подача горячего теплоносителя в контур;
  • справа — магистраль обратки.

При подсоединении котла стоит тщательно проверить герметизацию и затягивание узлов, но не нужно чересчур усердствовать из-за риска повредить резьбу и столкновения с проблемой замены всех соединительных элементов.

Необходимо установить и фильтр грубой очистки на обратную магистраль, что продлит срок службы устройства за счёт остановки твёрдых частиц.

Преимущества теплового аккумулятора

У традиционной русской печи перед современным твердотопливным котлом есть два существенных преимущества

  • если ее конструкция выполнена правильно, сгорание топлива в печи всегда идет в оптимальном температурном режиме, благодаря чему топливо отдает максимум тепловой энергии с образованием минимального количества продуктов горения;
  • массивное кирпичное тело печи нагревается, а затем на протяжении длительного времени отдает тепло в помещение, то есть, выполняет функцию аккумулятора тепла, позволяя сократить количество топок в сутки.

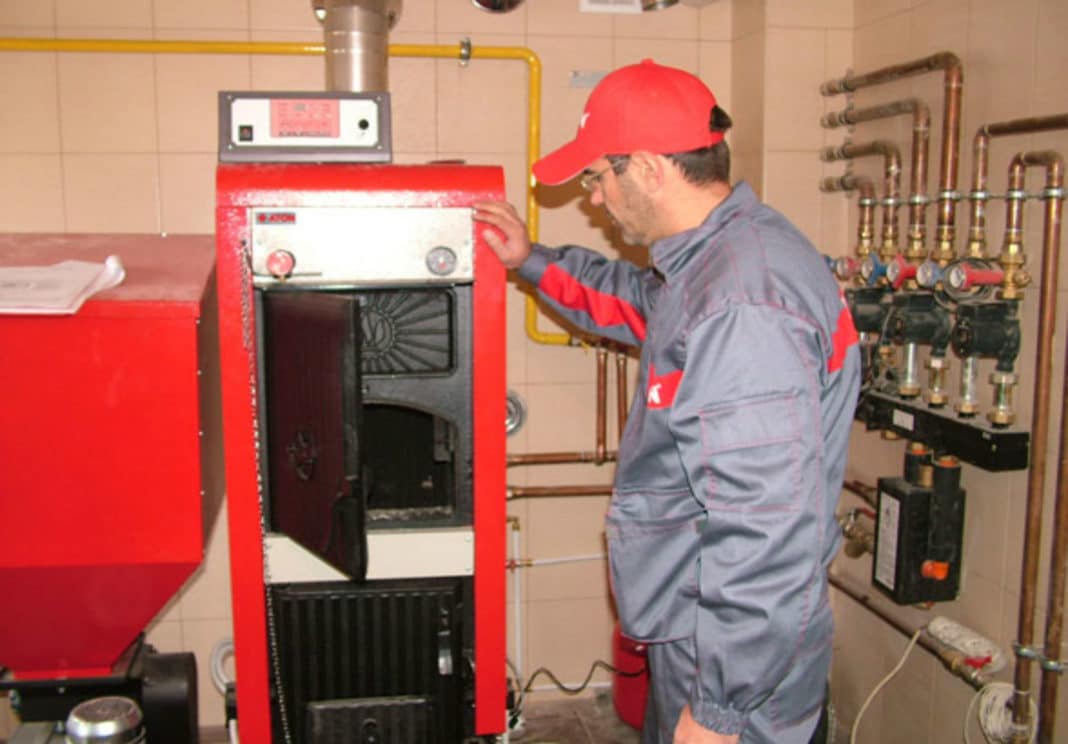

Чтобы твердотопливный котел функционировал в оптимальном режиме, полноценно сжигая топливо, он должен работать на своей номинальной мощности. Но при покупке котельного агрегата для отопления дома мощность выбирают в расчете на самые морозные дни в регионе, но таких набирается не более двух недель за зиму. Таким образом, практически весь отопительный сезон котел работает в режиме ограниченной подачи кислорода, из-за чего снижается его КПД, топливо тратится неэффективно, так как при горении отдает меньше тепла.

Схема обвязки ТА

Чтобы избежать данной проблемы, к котельному агрегату подсоединяют теплонакопитель – резервуар с водой, аккумулирующий тепло во время работы котла, и подающий нагретую воду в систему отопления, когда котел выключен на ночь и температура теплоносителя снизилась.

Функционирование устройства

Производители выпускают тепловой аккумулятор для котла в виде емкости для воды цилиндрической формы, в которую погружены змеевики для циркуляции теплоносителя разных контуров отопления и котельного агрегата.

Вода в емкости поглощает избыток тепловой энергии в процессе работы котла, нагревающего теплоноситель и готовящего воду для системы ГВС. Твердотопливный котел (если речь идет не о котлах длительного горения или автоматическом пеллетном агрегата) требует достаточно частой закладки дров или угля, поэтому его останавливают на ночь.

Это приводит к постепенному остыванию теплоносителя, циркулирующего в системе. Автоматическая подача нагретой воды из теплоаккумулятора в радиаторы или систему теплого пола позволяет дольше поддерживать в отапливаемых помещениях дома комфортную температуру.

Особенности конструкции теплового аккумулятора

Модели, предлагаемые производителями, различаются по конструкции и функциональности.

К примеру, в целях удобства и экономии нагревать воду в емкости можно несколькими способами

  • подключив к котлу для отопления;
  • установив в теплоаккумуляторе ТЭН;
  • подсоединив емкость к солнечному коллектору.

Однако стоимость накопителей тепла в заводском исполнении достаточно высока, поэтому многие домовладельцы предпочитают теплоаккумулятор для твердотопливного котла изготовить своими руками.

В случае самостоятельного изготовления устройство обычно не оснащают змеевиками, выбирая самый простой вариант – емкость, с установленными патрубками в верхней и нижней части. К первой паре патрубков подсоединяются трубы подачи и обратки от котла, к паре патрубков, установленной на противоположной стороне емкости – трубы подачи и обратки отопительной системы.

Конструкция и назначение ёмкостного бака

Но если есть желание, время, подходящие инструменты и финансовые возможности, можно сделать теплоаккумулятор для отопления своими руками, скопировав модель фабричного производства или разработав собственную конструкцию. Для изготовления змеевиков используется медная труба, также необходимо позаботиться о герметизации мест, где концы змеевика выводятся наружу. Такой подход в первую очередь востребован при наличии солнечного коллектора.

Емкость требует качественной теплоизоляции, благодаря которой температура воды дольше остается высокой.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
