Как подключить домофон своими руками

Типовые схемы подключения домофонов

Ниже мы приведем несколько типовых схем подключения домофонов. Но сначала заметим, что для самостоятельного подключения СКУД необходимо иметь хотя бы небольшие познания в электротехнике. Слепое копирование типовых схем может привести к порче оборудования.

Совет! Перед установкой любого компонента внимательно ознакомьтесь с инструкцией прилагаемой изготовителем.

Один из вариантов соединения аудиодомофонной трубки с вызывным устройством и электромеханическим замком выглядит следующим образом:

Обратите внимание! В этом варианте нормально разомкнутый контакт управления замком встроен в разговорную трубку. Выходное напряжение и мощность блока питания должны соответствовать параметрам замка

Выходное напряжение и мощность блока питания должны соответствовать параметрам замка.

На следующем рисунке показана схема подключения видеодомофона, в которой контакт управления замком встроен в вызывную панель.

Для размещения блока питания замка требуется место, к нему нужно прокладывать кабель 220В. Чтобы избавиться от этих проблем, вместо БП часто устанавливают БУЗ о котором рассказывалось выше. На следующем рисунке показана схема с блоком управления замком.

БУЗ имеет небольшие габариты, и многие мастера, осуществляющие монтаж, размещают накопитель энергии внутри замка.

Внимание! Приведенная выше схема будет работать корректно только в том случае, если напряжение питания вызывного блока будет соответствовать напряжению питания замка.

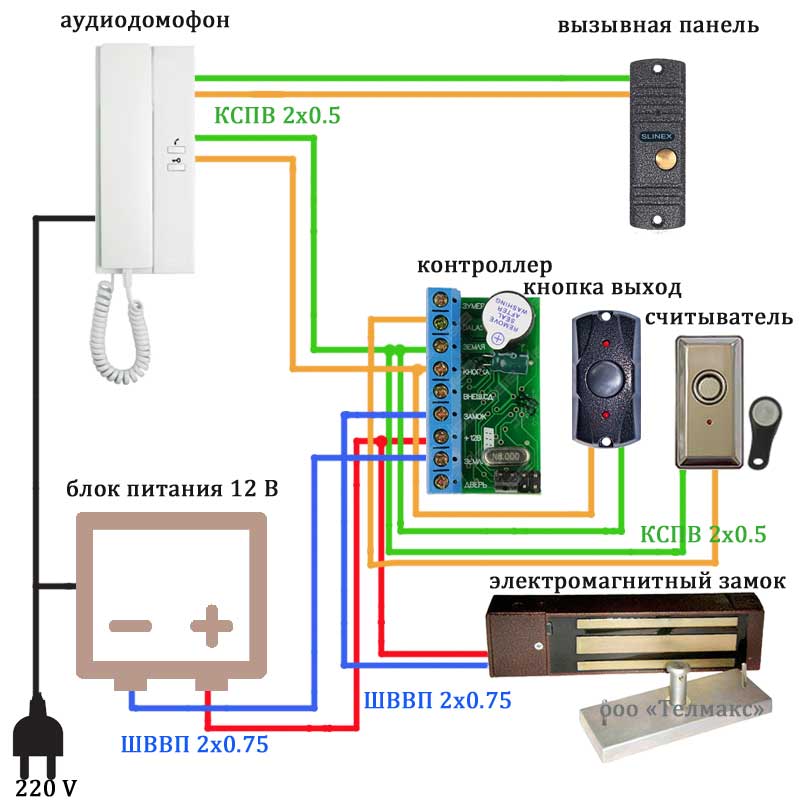

Напоследок приводим схему подключения домофона со считывателем электронных ключей и контроллером управления электромагнитным замком.

Последовательность установки домофонной системы

«Как подключить электромеханический замок на калитку?» – такой вопрос волнует многих владельцев загородных домов. Это устройство очень удобно в использовании, оно обеспечивает безопасность, предотвращая проникновение незваных гостей на частную территорию. Чтобы открыть калитку с таким замком, достаточно нажать специальную кнопку на домофоне.

Процесс установки устройства, выглядит примерно так:

• Панель вызова устанавливают на наружной стороне калитки. Она питается от электрической цепи и передает видео и аудио сигнал на монитор видеодомофона при помощи коаксиального кабеля.
• Монитор устройства устанавливают внутри дома и также подключают к электросети с напряжением 220В.
• Замок фиксируют на металлической или деревянной калитке и подключают его через вызывную панель, к блоку питания.
• В помещении устанавливается блок питания, который подключен к электромеханическому замку с одной стороны, и электросети – с другой. Если расстояние между блоком питания и замком меньше 20 м, берут провод 2х0,5 мм2. В остальных случаях нужно использовать кабель с большим сечением, например 2х1,5 мм2.

Схема для крепления замка и дальнейшего его подключения

Как прокладывать кабеля?

Провода и кабеля можно проводить с помощью специальных труб из гофры, а также используя пластиковые или металлические трубы.

Первый вариант отлично подойдет, если вам надо протянуть провода снаружи или за стеной из гипсокартона, также дополнительной возможностью будет укладка проводов с помощь кабель-канала.

Под землей лучше всего использовать трубы из полиэтилена с низким давлением и закапывать их стоит примерно на глубины в полметра.

Помните, что при прокладке кабеля для домофона силовые и сигнальные провода не стоит размещать в одном месте, при их близком расположении с большой вероятностью появятся наводки в виде звуковых сигналов во время разговора и помех на видеосвязи.

Вот еще немного советов, которые помогут качественно установить домофон:

Последовательное подключение видеодомофона к подъездному домофону

Для того чтобы подсоединиться к домофону общего пользования, нужно сменить линию передачи звука от трубки домофона на видеокабель.

В практике применяются несколько вариантов установки, в зависимости от условий. Одним из лучших способов, считается с использованием подрозетника (если он был установлен при строительстве), откуда идут кабели слабого тока.

Концы кабеля прозваниваются, зачищаются, к ним подключаются разъемы, подсоединяются к домофону, подвергаются пайке и изолируются. Кабели, ведущие от квартиры и подъезда, подсоединяются к общей плате. Один из концов поводят к панели для вызова в слаботочный щит в квартире. Другой конец выводят в стояк этажа, где осуществляется подсоединение к проводу общего многоквартирного домофона.

1 шаг. Нужно соединить все элементы системы видеодомофона c видео панелью, электромагнитного замка и контроллера:

• В части, где прикручивается панель нужно сразу просверлить две дырки, вставить дюбеля и зачистить кабели;
• Чтобы панель хорошо сидела и не качалась, отбойным молотком проделывается специальное углубление в которое утрамбовываются все ненужные провода;
• Через кабели подсоединяется панель для вызовов и устанавливается плотно на стену.

2 шаг. После можно подключать видеодомофон к вызывной панели:

• Все кабели вставляются в подрозетник. Концы не должны выпирать более чем на 10 см, чтобы все поместилось в ямку;
• Видеодомофон в комнате получает питание в автоматическом режиме, затем проводится загрузка данных аппарата, тестирование панели на все функции корректной работы;
• Вместе с домофоном в комплекте может находится карта памяти для хранения видеозаписей и фотографий. Она помещается в разъем, расположенный сбоку, после чего может использоваться.

После того как было выполнено подключение, домофон необходимо протестировать по всем функциональной работоспособностью.

Панель для вызова отображается у входа в подъезд и перед квартирой пользователя. В главном меню можно изменить музыку звонка, цветовую гамму панели, яркость, контрастность. Тут же отдельно можно просмотреть все снятые ранее видеоматериалы и фотографии.

Подключение отличается от варианта установленного видеодомофона: может быть координатным и цифровым.

В случае цифрового типа, он является более дорогим, при этом имеет большое количество имеющихся возможностей и способов применения, но и настроить его сложнее.

Как раз на практике чаще используется координатный домофон. Использует двухканальную связь с возможностью присоединения двух панелей вызова.

Описание схемы монтажа устройств

Схемы подключения видеодомофона к электромагнитному замку или только с голосовой коммуникацией — просты даже для людей, не обладающих квалификацией электрика.

Схема функционирования домофона

В систему включены следующие элементы:

1. блок трубки дисплея. Устанавливается внутри помещения при входе;
2. блок питания, аккумуляторные элементы — могут устанавливаться в любом удобном месте, однако советуем разместить их максимально близко к трубке, дабы кабели имели меньшую длину;
3. панель для вызова абонента;
4. электромагнитный замок.

Соединительный провод выбираются исходя из мощности устройства: после того как досконально изучена информация тех. назначения, размещенная в паспорте на монитор, замок и домофон — нужно приобрести наиболее мощный провод из рекомендуемых в спецификации.

Схематический план электромагнитного замка

Для многих модификаций достаточно применить провода из 2-х жил, для размещения в доме советуем применять кабеля в малодымной обмотке, для уличной прокладки — работающие в глубине земли.

Все сегменты цифровой системы присоединяются исходя из маркировки клемм или исходя из цветовой гаммы проводов.

Аспекты монтажа электрозамка с магнитом

Замки, снабженные магнитоэлектрическим запирающим устройством, различаются исходя из методики посадки на полотно двери.

Сегодня распространены следующие план-схемы:

1. монтаж в прорез с накладками на поверхность дверного полотна или створки;
2. монтаж во внутреннюю дверную полость с отводом площадки с запирающим магнитом заподлицо.

Для фиксации тела запирающего устройства применяется обычные инструменты и саморезы. Использовать сварку в качестве фиксации замка настоятельно не рекомендуем.

Провод нужный для работы рекомендуется помещать в торце полотна, либо так, чтобы он был скрыт от глаз обналичниками.

Монтаж панели вызова абонента

Конкретное месторасположение вызывной панели, напрямую зависит от предпочтений владельца помещения. Но в этом случае хозяину не стоит забывать про здравым смысл и сделать таким образом, чтобы нажать клавишу вызова и попасть в область захвата камеры было просто среднестатистическому человеку. Больше никаких действий от обычных посетителей не нужно.

Размещение коммуникационной панель происходит таким образом, чтобы все ее составные элементы (кроме наружной) были скрыты для намеренного вывода из строя с целью взлома всей системы, а также быть защищенной от попадания воды. Для подсоединения стоит запланировать кабельную проводку. Принцип их соединения четко описан в инструкции.

Монтаж коммуникационной панели (цветовая схема)

• красный провод— для зуммера;
• коричневый необходим для функционирования замка;
• красный для питания на плюс;
• зеленый — световой сигнализацию;
• желтый сочленен с деблокирующей кнопкой (внутри зоны охраны);
• оранжевый регулирует работу датчика закрытия створки;
• белый подсоединяется напрямую к ключу.

Провод черного цвета — маркировка контакта для подключения всех системных элементов, присоединяется к минусу. При затруднении при первоначальной прокладке советуем использовать кабель каналы из прочных материалов, таких как алюминий. Конкретная схема подключения всегда приводится в паспорте изделия.

Схемы подключения электромагнитного замка к домофону

На приобретенном электромагнитном устройстве число контактов может разниться.

В случае, когда производитель замка при маркировке берет за основу стандартизированный маркировочный принцип, цвета клемм соответствуют:

• зеленый — управление и деблокирование;
• черный —контроля работы (нулевой провод);
• синий, желтый — необходимы для передачи любых типов сигналов.

Устройство и особенности подключения видеодомофона

Видеодомофон, используемый вместо трубки, устроен по-особенному. Например, система Quantum QM-4HP предполагает подключение одной вызывной панели, блока видеопамяти и дополнительной аудиотрубки. Домофон этой марки оснащён монитором и работает по четырём проводам. Устройство показывает чёрно-белое изображение, а крепится к стене.

Видеодомофоны, в отличие от аудиотрубок, подключаются по четырёхпроводной схеме

Чтобы подключить видеодомофон, полагается подготовиться, запланировав монтаж устройства до отделочных работ, проложить в стене кабели, установить домофон в нужном месте и проверить, как функционирует. При этом хозяин дома должен выполнить все перечисленные действия:

1. Выбрать место для прокладки проводов и установки блока питания вместе с панелью до отделки прихожей, поскольку это позволит спрятать все элементы системы в стене.
2. Предусмотреть монтаж резервного источника питания при отсутствии напряжения, что будет гарантировать автономную работу домофона при отключении электричества.
3. Смонтировать вызывную панель и камеры на высоте 1, 6 – 1, 7 м в местах, где для просмотра изображения на домофоне не возникнет никаких преград.
4. Проложить провода, воспользовавшись схемой, в которой применяется 4, а не 2 провода, как в случае с установкой аудиотрубки.
5. Заключить провод, передающий картинку, в оплётку, чтобы снизить помехи от проходящих рядом жил. Для подключения видеодомофона можно использовать комбинированный кабель для систем видеонаблюдения марки КВК-П 2х0,75.

Грамотное подключение видеодомофона — это залог стабильной работы электронной системы. Чтобы монтаж устройства прошёл без ошибок, мастера советуют располагать монитор и вызывную панель на расстоянии, не превышающем 40 метров. В противном случае сигнал будет пропадать, не доходя до объекта.

Видео: монтаж домофона

https://youtube.com/watch?v=4ez0jo-wqrw

Установка домофона — дело хорошее. Устройство выступает преградой для тех, кто не приглашён в гости, и воров. Благодаря домофону происходящие за дверью события можно просмотреть на экране в любой момент.

Комплектация

Домофон состоит из нескольких элементов:

• монитор приема звонка;
• прибор-контроллер;
• вызывная панель;
• устройство для считывания кодов ключей;
• кабель, через который будет осуществляться подключение к видеодомофону;
• дверной замок (электромеханический либо электромагнитный);
• блок питания системы.

Это стандартный перечень. Однако в зависимости от разновидностей домофонов их комплектация будет меняться.

• Аудиодомофоны. Самый простой, дешевый и распространенный тип такого оборудования. Устройство обычно состоит из 2 блоков: внутреннего – для ответа и внешнего – для вызова.
• Видеодомофоны. Имеют блок внешнего типа, оснащенный видеокамерой слежения и подсветкой. Также имеют в своей комплектации монитор.

Кроме того, такие устройства часто оснащаются автоответчиком. Бывают устройства с датчиком движения. Некоторые модели оснащаются еще и блоком памяти, то есть они имеют функцию записи.

Установка домофона с камерой

Стандартная комплектация видеодомофона включает в себя основной блок с дисплеем, платой электроники и устройством питания и  наружной вызывной панелью. Панель устанавливается на входную дверь  или ворота частного домовладения. Этот элемент включает в себя кнопку вызова, миниатюрную видеокамеру, микрофон и динамик. Панель изготовляется из прочного сплава, а объектив камеры закрывает твёрдое стекло, что обеспечивает надёжность и долговечность устройства.

Вызывная панель соединяется с базовым блоком четырёх проводной линией с проводами соответствующих цветов. В различных моделях цвета могут отличаться, поэтому при самостоятельном подключении следует руководствоваться технической документацией.

В большинстве случаев цвета следующие:

• Красный – питание 12 В;
• Белый – видеосигнал с камеры;
• Желтый – аудио обмен;
• Чёрный (и/или) экранирующая оплётка – корпус.

Если основной блок предназначен для подключения двух панелей, то под крышкой задней панели монитора расположены две одинаковых контактных колодки для подключения двух жгутов проводов. Переключение между панелями осуществляется кнопкой только в режиме просмотра. Некоторые видеодомофоны допускают подключение дополнительной видеокамеры. Если объектив вызывной панели направлен прямо на посетителя, то дополнительная камера может показать достаточно большую зону перед входной дверью или часть придомовой территории. Чаще всего жильцы устанавливают видеодомофон с дополнительной камерой, чтобы иметь возможность контролировать свой собственный автомобиль, находящийся у дома.

Оборудование для монтажа видеодомофона в доме

Компания ООО “Локос-сервис” установит любой видеодомофон. Наши монтажники подберут достойный вариант под бюджет, дизайн, цели. Вы узнаете о плюсах и минусах каждой модели, удобстве использования и надежности.

С выбором видеодомофона вы можете определиться и самостоятельно, обратившись к нам только за монтажом.

Вызывная панель видеодомофона

Оборудование используется для услуг: установка видеодомофона в офисе, установка видеодомофона в квартире, установка видеодомофона

Read more.

Миниатюрный видеодомофон

Оборудование используется для услуг: установка видеодомофона в офисе, установка видеодомофона в квартире, установка видеодомофона в доме.

Read more.

Видеодомофон с трубкой

Оборудование используется для услуг: установка видеодомофона в офисе, установка видеодомофона в квартире, установка видеодомофона в доме.

Read more.

Видеодомофон сенсорный

Оборудование используется для услуг: установка видеодомофона в офисе, установка видеодомофона в квартире, установка видеодомофона в доме.

Read more.

Начало установки видеодомофона

Установка видеодомофона в квартиру начинается с выбора места расположения вызывной панели. Важный момент – высота установки. Человеку, совершающему вызов должно быть комфортно это делать, чтобы избежать сильных наклонов вниз или тяги вверх, средняя высота установки вызывной панели составляет 1,5 метра. Значение это может быть абсолютно любым, но данный показатель самый распространенный в современной практике.

По внешнему виду панели кардинально отличаются друг от друга, могут быть установлены следующие элементы в корпусе:

• Встроенная видеокамера;
• Подсветка (ИК), позволяющая вести передачу изображения при слабом источнике света;
• Элемент, управляющий замком;
• Переговорные элементы: Динамик;
• Микрофон.

Дополнительные устройства

В целях повышения уровня безопасности для квартиры можно установить дополнительную видеокамеру к той, что встроена в вызывной панели видеодомофона. Это позволит видеть не только человека, стоящего напротив панели вызова, а также, если дополнительно установить камеру под потолком, всю площадь помещения непосредственно перед дверью.

Примечание: если установка видеодомофона производится в частном доме, следовательно, установка вызывной панели будет осуществлена на улице, необходимо задуматься о ее защите против влаги, снега и других возможных погодных условий. Если не удается встроить оборудование в стену забора, то лучшим вариантом будет – создать навесной козырек. Схема вызывной панели имеет довольно простую структуру, что не потребует дополнительных специальных работ по ее защите от разного рода воздействий.

Следующим шагом идет выбор проводов, которыми можно подключить вызывную панель к монитору. При расстоянии между составляющими системы менее 35 метров подходит провод ШСМ, объединяющий в себе жилы для трансляции видео, звука и питания 12 V. В тех случаях, когда необходимо проложить более длинную магистраль, лучше применить коаксиальный кабель, он также соединит и дополнительные камеры при их наличии. Провода, идущие от вызывной панели видеодомофона к замку должны быть типа ШВВП.

ШСМ, коаксильный и ШВВП кабеля

Беспроводный видеодомофон

Беспроводной видеодомофон со схемой подключения показан на рисунке ниже. Отличительная особенность данной модели – отсутствие проводов между монитором и вызывной панелью.

Следующий не маловажный элемент всей системы – это монитор, Насколько грамотно он будет расположен внутри помещения, будет зависеть удобство им пользоваться и скорость ответа на поступивший звонок.

Видеодомофон dom ds-10s предлагает следующий вариант монитора:

Современный дизайн, большой функционал, настройка устройства осуществляется на удобном и понятном интерфейсе.

Телевизор в качестве монитора

Бывают ситуации, когда идти к монитору отвечать на сигнал вызова не очень хочется (если он расположен у входной двери), но есть решение. Ниже будет описано, как подключить видеодомофон к телевизору, который с легкостью заменит монитор. Современные производители ТВ-техники включают данную функцию в свою продукцию. Реализация данной схемы при подключении видеодомофона своими руками или при помощи специалистов возможна благодаря использованию специального модуля.

С его помощью при входящем звонке можно переключить ТВ на определенный канал, присвоенный для видеосигнала с камеры домофона, и увидеть, кто совершил вызов. Также возможно подключение нескольких камер, при расширенном функционале используемого модуля.

Установка видеодомофона своими руками при понимании всех схем и навыке работы с инструментом не должна занять много времени. Чтобы установить домофон своими руками в частный дом потребуется немного больше времени, которое уйдет на прокладку кабеля от ограждения дома, где будет установлена панель вызова, до внутреннего помещения. При этом необходимо будет учесть, по какой магистрали пойдет провод: по воздуху или в земле, что скажется на его целостности и общедоступности, а также поможет избежать непредвиденного повреждения.

Как установить домофон своими руками в квартире станет понятно, прочитав материал выше. Метраж провода при этом будет минимальный, в связи с чем, основные работы будут производиться с монтажом вызывной панели и монитора.

Установка домофона это довольно серьезная процедура, как может не показаться на первый взгляд. От успешного выполнения монтажа в прямом смысле будет зависеть безопасность помещения и людей. Находящихся внутри. Поэтому возможен вариант — установить видеодомофон в квартире профессионалами.

Подключение кабеля

Если в комплекте не предусмотрено наличие кабеля для подключения, его придется купить отдельно. Выбирать необходимо комбинированный провод. Это позволит произвести соединение и с системой электропитания, и с видеосистемой домофона. В паспорте, прилагаемом к замку, должно быть обозначено, какую марку кабеля следует использовать. Определить необходимый метраж, нужно самостоятельно, произведя замеры.

Лучше всего проложить провод от калитки к дому, самым коротким путем. Внутридомовые и уличные устройства подсоединяют несколькими способами: по воздуху или под землей.

Если необходимо протянуть провод по воздуху, следует использовать натяжитель. Для этого подойдет стальная проволока. Такая мера необходима, чтобы исключить обрыв провода во время обледенения и сильных порывов ветра.

Укладка провода в металлорукав с ПВХ изоляцией

Высота, на которой нужно расположить замок, а также подробная схема подсоединения устройства, указана в паспорте изделия.

Аналоговый домофон

Аналоговые установки используют координатно-матричное подключение и работают по принципу телефонной АТС. Дополнительным элементом такой системы является коммутатор, в котором осуществляется обработка и анализ сигнала, а также перенаправление его конкретному абоненту.

Для подключения домофонной трубки к коммутатору используются две шины. Контакты первой из них (D0–D9) соответствуют десяткам, а второй (E0–E9) – единицам. Таким образом, чтобы подключить домофон к квартире, номер которой, например, 74, нужно:

• подсоединить проводник от положительной клеммы абонентской трубки к контакту, соответствующему номеру 7 на шине десятков;
• проводник, примыкающий к отрицательной клемме, – к контакту, соответствующему номеру 4 на шине единиц.

В рассмотренном варианте подключения использовался аппарат, рассчитанный на обслуживание до 100 абонентов. Существуют модели, способные работать с большим числом номеров, однако их принцип действия ничем не отличается от рассмотренного выше.

Если номера квартир, находящихся в подъезде, не позволяют выполнить подключение, установщиком производится перепрограммирование панели управления со смещением номеров на определенное число (например, от каждого необходимо отнять 84). В таком случае возникает некоторая сложность при подключении, поскольку без консультации специалиста, выполнявшего монтаж домофона в подъезде, трудно выяснить величину смещения.

Части системы домофонии

В зависимости от принципа подачи питания, от типа и количества компонентов системы принято выделять порядок, а также требуемый способ установки видеодомофона. Существует определенный порядок по расположению мест блоков, которые дают возможность применять оборудование максимально комфортно.

Панель вызова

Первым делом, при монтаже домофона своими руками, устанавливается панель вызова. Без этого блока система доступа совершенно бессмысленна. Бывают разные типы панелей вызова:

• панель только с клавишей вызова; управлять замком с панель невозможно;
• панель вызова и встроенным считывателем ключей;
• панель с видеокамерой.

Как правило, монтаж панели вызова осуществляется на высоте 1,5 метра от земли. Такое расположение устройства дает возможность беспрепятственно пользоваться панелью лицам – вне зависимости от роста. Кроме прочего, если на панели имеется камера, с нее проще идентифицировать гостя.

Блок питания

К сожалению, не существует максимально полного ответа на вопрос: как подключить видеодомофон. Дело в том, что в современных системах существует 3 типа распределения электропитания:

• подключение посредством 1 кабеля, со встроенным преобразователем в переговорном устройстве или на внутреннем мониторе;
• питание с внешним блоком, который устанавливается в доме;
• установка отдельного блока питания, к которому подключается панель вызова, а также электромагнитный или электромеханический замок.

Тем не менее, некоторые типы линий питания предусматривают определенные ограничения. Допустим, если видеодомофон подключается через витую пару, то не стоит превышать длину трассы в 100 метров.

Замок

Что касается замка системы, то он подбирается на основе требуемого функционала. Как правило, электромеханические замки чаще всего применяются в квартирах. Даже если электричество будет отключено, замок все равно останется закрытым. Самый лучший вариант замка тот, который без питания можно открыть вручную – ключом.

Если взять электромагнитный замок, то при отключении питания он откроется автоматически. Для общественных учреждений такой замок – идеальное решение, чего не сказать о квартирах.

Даже если хозяин отдает предпочтение электромагнитному замку в квартире, нужно позаботиться о том, чтобы дополнительно установить бесперебойный источник питания на случай отключения электричества в основной сети.

Экран (главная панель видеодомофона)

Все современные домофоны оснащены плоскими, удобными мониторами. Более старые модели оснащаются экранами с ламповыми подсветками, а современные – имеют LED мониторы. Кроме прочего, существуют модели, которые можно подключать к видеорегистратору. Для этого предусматриваются интерфейсы аналоговой или цифровой передачи сигнала.

Монитор, как и прочие части видеодомофона, устанавливается согласно рекомендациям, предоставленным производителем. Ранее было сказано о том, что монитор может выполнять функцию головного распределителя питания

Поэтому монтажу данной части системы стоит уделить особое внимание

В продаже можно найти видеодомофоны не только с встроенной камерой. Есть модели, в которых веб камеру выбирает сам хозяин. Такая схема подключения видеодомофона позволяет расширить функционал устройства.

Кабельная продукция

Дорогие модели видеодомофонов имеют в комплекте комплекс проводов. Это избавляет от проблемы, связанной с подбором проводников. В целом, видеодомофоны оснащаются тремя видами линий:

1. многожильный кабель – дает возможность распределять питание между разными узлами устройства. Некоторые типы кабелей можно прокладывать прямо в грунте, по воздуху – без дополнительной защиты;
2. коаксиальный кабель – позволяет передавать аудио и видео. С таким проводником длина линии может быть значительной;
3. витая пара – применяется при передаче сигнала с цифровых устройств. Для данных целей подойдет обычный кабель, который разрешено прокладывать по открытому воздуху.

Отметим, что соединения кабеля, вне зависимости от его типа – необходимо осуществлять в строгом соответствии с рекомендациями производителя устройства. Данная работа не требует особых навыков.

Чтобы разобраться в том, какой понадобится проводник для подключения видеодомофона, предусмотрена специальная маркировка кабелей с помощью цветов: жилы помечены разными цветами, а на выводах узлов системы стоят гребенки клемм, которые помогают выполнить точное подключение.

Можно ли самому

Если Вы желаете сэкономить, или Вам попросту нравится работать собственными руками – пользуясь руководством из Интернета, Вы без особых проблем сможете подключить видеодомофон и настроить его до полной работоспособности.

Каких-то серьезных сложностей в поставленной задаче нет – сам процесс требует минимальных навыков и знаний, а с помощью приведенной ниже информации с решением вопроса справиться сможет каждый желающий.

Опустим процесс выбора и покупки домофона – это вопрос отдельный и требующий внимания. Предположим, что Вы решили его, и выбранная модель лежит у Вас дома, дожидаясь подключения.

Схема проста: Вам просто необходимо соединить проводом два устройства (панель вызова и монитор, расположенный внутри дома). Весь процесс можно условно разбить на следующие пункты:

1. Подключение панели вызова.
2. Прокладка кабеля от панели вызова до монитора.
3. Подключение монитора.
4. Подключение управления замком.

Теперь – последовательно и подробно о каждом пункте установки. В качестве примера возьмем видеодомофон, имеющий одну панель вызова. Такая схема наиболее распространенная, хотя, конечно, встречаются и системы, имеющие по две панели, или даже больше (в основном это применяется в крупных офисах или в больших частных домах, когда имеется несколько входов).

Какие комплектующие потребуются?

В базовый набор предлагаемый производителями обычно входят домофонная трубка со встроенным или внешним блоком питания и вызывное устройство в антивандальном исполнении. Видеодомофонный комплект включает видеотерминал, устанавливаемый в доме, и устройство вызова со встроенной видеокамерой. В обоих случаях в вызывном устройстве имеется встроенный контакт позволяющий управлять электрическим замком.

Минимальный набор устройств позволяет производить идентификацию вызывающего, но для того чтобы впустить или не пустить его на контролируемую территорию нужен замок. Электрические замки бывают двух типов:

• электромагнитные;
• электромеханические.

Электромагнитные замки удерживаются в запертом состоянии при протекании через встроенную катушку электрического тока. Электромагнитные замки в силу своей конструкции имеют следующую особенность: при исчезновении напряжения они автоматически открываются. Поэтому для эксплуатации этого типа замков в условиях нестабильной нужен резервный источник тока. В качестве такого источника можно применить аккумулятор или использовать источник бесперебойного питания.

Электромеханические замки защелкиваются механически, а открываются с помощью встроенного электромагнита. Встречаются две разновидности электромеханических замков: электрические защелки и замки с цилиндром для ключа. Последний вариант представляется более предпочтительным для загородного дома. Он позволяет владельцу ключа открывать калитку или дверь самостоятельно, когда в доме никого нет.

Электрические замки потребляют довольно большой ток. Поэтому для них необходим отдельный блок питания. В последнее время на рынке появились накопители БУЗ (блоки управления замками), которыми можно заменить блоки питания электромагнитных замков. БУЗ представляет собой накопитель энергии, который может заряжаться от маломощного источника напряжения. В момент подачи сигнала на открывание замка БУЗ отдает накопленную энергию электромагниту.

В нашей стране довольно суровый климат. Во время сильных морозов калитку не всегда удается открыть обычным ключом. Для дублирования механических ключей можно использовать электронные ключи (чипы). Для того чтобы обеспечить идентификацию с помощью электронного ключа потребуется считывающее устройство и контролер замка.

Для открывания калитки изнутри домовой территории понадобится кнопка наружной установки с нормально разомкнутым контактом. Ее монтируют непосредственно рядом с калиткой.

Еще для корректной работы дверного замка на входную дверь или калитку необходимо установить дверной доводчик.

Подытожим: полный набор для установки домофона в частном доме будет состоять из:

• домофонной трубки;
• вызывного устройства;
• электромеханического замка;
• блока питания или БУЗа;
• считывателя;
• контроллера;
• кнопка;
• доводчика двери.

Приобретая оборудование разных производителей, обращайте внимание на совместимость электронных блоков по рабочему току и напряжению! Еще обратите внимание на диапазон рабочих температур электронного оборудования, которое будет размещено на улице.

Кроме перечисленного оборудования для подключения домофона в частном доме понадобятся соединительные провода. В качестве силового провода для блока питания замка можно применить кабель с медными жилами в двойной изоляцией ВВГнг 2х0.75. В качестве слаботочных (сигнальных) проводов можно использовать витую пару, применяемую в компьютерных сетях. Большей помехоустойчивостью обладают экранированные варианты витой пары – FTP или STP. Промышленность выпускает специализированные кабели для СКУД. Кабель КСПВ хорошо подходит для аудиодомофонов. Кабели с одной экранированной жилой ШВЭВ и ШВЭП используются для систем видеонаблюдения, включая видеодомофоны.

На заметку! Буква «П» в аббревиатуре кабеля ШВЭП означает, что кабель подвесной. Он пригоден для открытой прокладки.

Для прокладки кабелей в земле или вдоль забора потребуется так называемая «гофра» или прямые пластиковые трубы. Для наружной прокладки проводов по стенам зданий можно использовать пластиковые кабельные каналы.

Из мелочей можно упомянуть наконечники для оконцовывания многопроволочных проводов, термоусадочные трубки различного диаметра, изоляционную ленту, клеммники, скобы и стяжки для крепления проводов.
