Шибер: основное назначение, разновидности и преимущества использования

Изготовление своими руками

Вариант 1. Изготовление поворотного шибера из нержавейки

Мы предлагаем подробную инструкцию изготовления заслонки уже при готовом печном отоплении, когда конструкция выполнена, но механизм шибера был не предусмотрен.

Для изготовления и установки шибера своими руками вам понадобятся следующие материалы:

  • болгарка, отрезной и шлифовальный абразивный круг;
  • дрель;
  • метчик;
  • масло для смазки метчика при нарезке резьбы;
  • молоток;
  • тиски;
  • плоскогубцы;
  • сварка;
  • керн;
  • электроды для нержавеющей стали;
  • циркуль;
  • рулетка;
  • маркер перманентный.

Из материалов следует сразу подготовить:

  • лист нержавеющей стали толщиной 1.5 -2 мм.
  • трубку нержавейку с внутренним диаметром 6 мм;
  • 2 болта 8мм,
  • гвоздь (или металлический прут).

Когда все инструменты и материалы подготовлены, можно приступать к выполнению работ.

  1. Измерьте внутренний диаметр трубы и отметьте его на листе нержавеющей стали с помощью циркуля.

  2. Теперь с помощью болгарки вырежьте круг по выполненной разметке.

  3. Примеряем вырезанную заслонку, при необходимости дорабатываем шлифовальным кругом до тех пор, пока она четко не будет входить в трубу.

  4. Возьмите подготовленную трубку из нержавеющей стали и приложите к готовому кругу. Отмерьте маркером по размеру заслонки. Делаем ее меньше внутреннего диаметра на 3 мм с каждой стороны.

  5. Отрезаем трубу болгаркой с отрезным кругом.
  6. Рассверливаем внутреннее отверстие в трубке 6,8 мм для нарезки резьбы. При сверлении необходимо периодически смазывать машинным маслом внутреннюю поверхность трубки.

  7. Нарезаем с двух сторон трубки метчиком резьбу 8мм, не забывая смазывать в процессе метчик. Для удаления нарезаемой стружки, необходимо через каждые пол оборота метчика по резьбе, делать пол оборота возврат.

  8. Теперь необходимо выполнить три отверстия в заслонке. Сразу с помощью маркера поставьте метки.
  9. Зажмите в струбцине трубку и заслонку и приварите трубку к заслонке через эти отверстия (сварные заклепки). Сварку начинаем производить с центрального отверстия, потом освобождаем любую одну струбцину и привариваем в освободившееся отверстие.

  10. Делаем разметку будущих отверстий на дымаре. Для того чтобы четко совпала ось отверстий, оберните трубу рулеткой и отмерьте центра по горизонтали и вертикали. Сверлим.

  11. Собираем заслонку в трубку.

  12. Делаем шаблон для фиксатора заслонки.

  13. Переносим разметку на металлический лист. Можно использовать циркуль.

  14. Отмечаем середину для отверстий фиксатора, вырезаем и сверлим по разметке.
  15. Привариваем к трубе.

Вариант 2. Изготовление горизонтального выдвижного шибера из нержавейки

Для этого варианта необходимо приобрести уже готовую заводскую шиберную задвижку из нержавейки. Конструкция представляет рамку, внутри которой двигается механизм.

  1. Выложите 2 ряда печи или камина согласно используемой схеме порядовки.

  2. На ряду, где будет устанавливаться задвижка, вырезаем в кирпиче пазы. Это небольшие бороздки, в которые будет входить металлический элемент. Лучше всего для этих работ использовать угловую шлифовальную машину с кругом. Но если нет такого профессионального инструмента, то можно обойтись и напильником.
  3. Устанавливается заслонка.
  4. В боковом кирпиче необходимо вырезать углубление под ход ручки заслонки, ведь ее в процессе эксплуатации необходимо будет очищать от сажи.

  5. Укладывается следующий ряд кирпичей и хорошо заделываются все образовавшиеся зазоры.

Как видите, изготовление шибера не требует много времени и большого опыта. Вместе с тем, это очень важная деталь, которая позволит существенно повысить эффективность работы котла или камина.

Принцип работы

При движении пластины внутри приспособления происходит уменьшение или увеличение пропускной способности канала. Чем сильнее отодвинута заслонка в трубе, тем скорее отводится дым, и ускоряется горение топлива в печном очаге. Полное перекрытие отверстия в дымоходе позволяет теплу оставаться в печке и работать на нагрев комнатного воздуха в течение суток.

Полностью задвигать пластину можно только в протопленном очаге, когда перестают выделяться вредные для здоровья человека вещества. Если задвижку закрыть рано, то есть опасность получения удушья членами семьи. Иногда несоблюдение этого правила приводит к смерти людей.

Модели котлов выпускают со встроенными дефлекторами, поэтому монтаж шибера не нужен. Остальные тепловые агрегаты, печи, котлы нуждаются в монтаже задвижки. Ее устанавливают в трубах вентиляции и вытяжки.

Дефлектор для дымохода (Фото: Instagram / deflector21)

Делаем поворотный шибер самостоятельно


Вариант монтажа шибера

При эксплуатации дымохода может возникнуть необходимость замены шибера, а заслонка стандартного не подходит для данной конструкции. В таком случае заслонку изготавливают самостоятельно по размерам трубы.

Для работы потребуются ножницы по металлу, дрель, болгарка и сварочный аппарат.

  • Из стальных уголков с размером полки 35–45 мм сваривают раму для заслонки. Размер деталей соответствует диаметру трубы.
  • В раме просверливают отверстия для закрепления оси. Для шибера с прямым поворотом они располагаются в горизонтальной плоскости, а для углового – по диагонали.
  • Из двух отрезков полудюймовой трубы привариваются втулки, которые обеспечивают вращение оси.
  • Заслонка вырезается по величине рамки, материалом служит стальной лист толщиной 2–3 мм.
  • В отверстия рамы вставляется ось, на которой будет крепиться заслонка. Вторая часть металлической детали станет ручкой для регулировки.
  • Пластина вставляется в рамку и фиксируется на оси сваркой.
  • Для безопасного использования между заслонкой и рамой должен остаться зазор в 1 мм.
  • Чтобы обеспечить фиксацию пластины в открытом состоянии, устанавливается ограничитель.

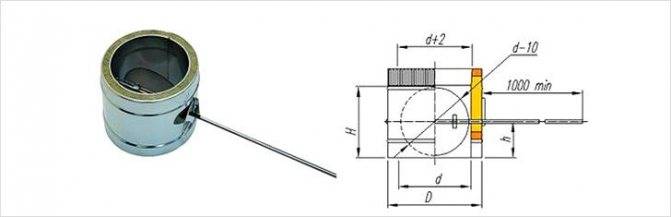

Чертеж поворотной шиберной заслонки

Назначение

Чтобы понять, зачем нужен шибер в дымоотводной системе нужно изучить сферы применения устройства. Оно используется в трубопроводных системах, где выступает запорной арматурой. Шибер служит ограничителем потока жидкости, сыпучих смесей. С научной стороны такой прибор называют «перекидным».

Устанавливая зажвижку в системе, обеспечивающей вентиляционный процесс, устройство используют в качестве регулятора расхода воздушных масс. Перемещая заслонку по горизонтали, изменяется количество потребления воздуха, который преодолевает препятствие в виде конструкции. Таким образом, создается частичная или полная перегородка на пути движения воздухопотоков. Прибор называется «регулирующий».

В дымоходной системе шиберное устройство устанавливается в качестве регулирующего элемента, который обеспечивает частичное или полное перекрытие дымового канала. Так уменьшаются потери тепла, образовавшегося внутри парилки после топки. Шибер обеспечивает регулировку тяговой силы, поскольку выполняет роль заслонки по направлению движения дыма. С уменьшением сечения дымоотводной трубы в результате продвижения заслонки вглубь конструкции, тяговая сила снижается. При полном перекрытии полностью прекращается. Когда шиберный элемент полностью открывает канал для движения дыма, тяга усиливается, процесс горения происходит лучше, помещение нагревается быстрее.

Выбор варианта расположения

Существует несколько способов установки шибера, каждый из которых имеет как плюсы, так и минусы. Немаловажным фактором является то, из чего сделан дымоход. Но современные мастера предпочитают использовать три наиболее распространённых варианта:

  1. Установка в каминной топке.
  2. Крепление по методу «труба в трубе».
  3. Монтаж в вентиляционную систему.


Шибер можно установить в вентиляционную систему В том случае, если мастер выбрал тип установки «труба в трубу», то ему не нужно будет использовать специальные крепления для надёжной фиксации заслонки с элементами камина. Расположение шибера в системе вентиляции полностью исключает вероятность перегрева двигателя вентилятора в процессе активной эксплуатации.

Современные производители предлагают уже готовые к установке дымоходы, которые оснащены всеми необходимыми приспособлениями (шиберная заслонка тому не исключение). В этом случае использовать деталь нужно в строгом соответствии с теми рекомендациями, которые установлены самим производителем. Иначе сделать задвижку в дымоходе можно своими руками и по более доступной цене.

Предлагаем ознакомиться: Что делать если замерз бетон

Существует три основных варианта размещения шибера в дымоходе:

  • крепление «труба в трубу»;
  • размещение в каминной топке;
  • установка в трубе вентиляции.

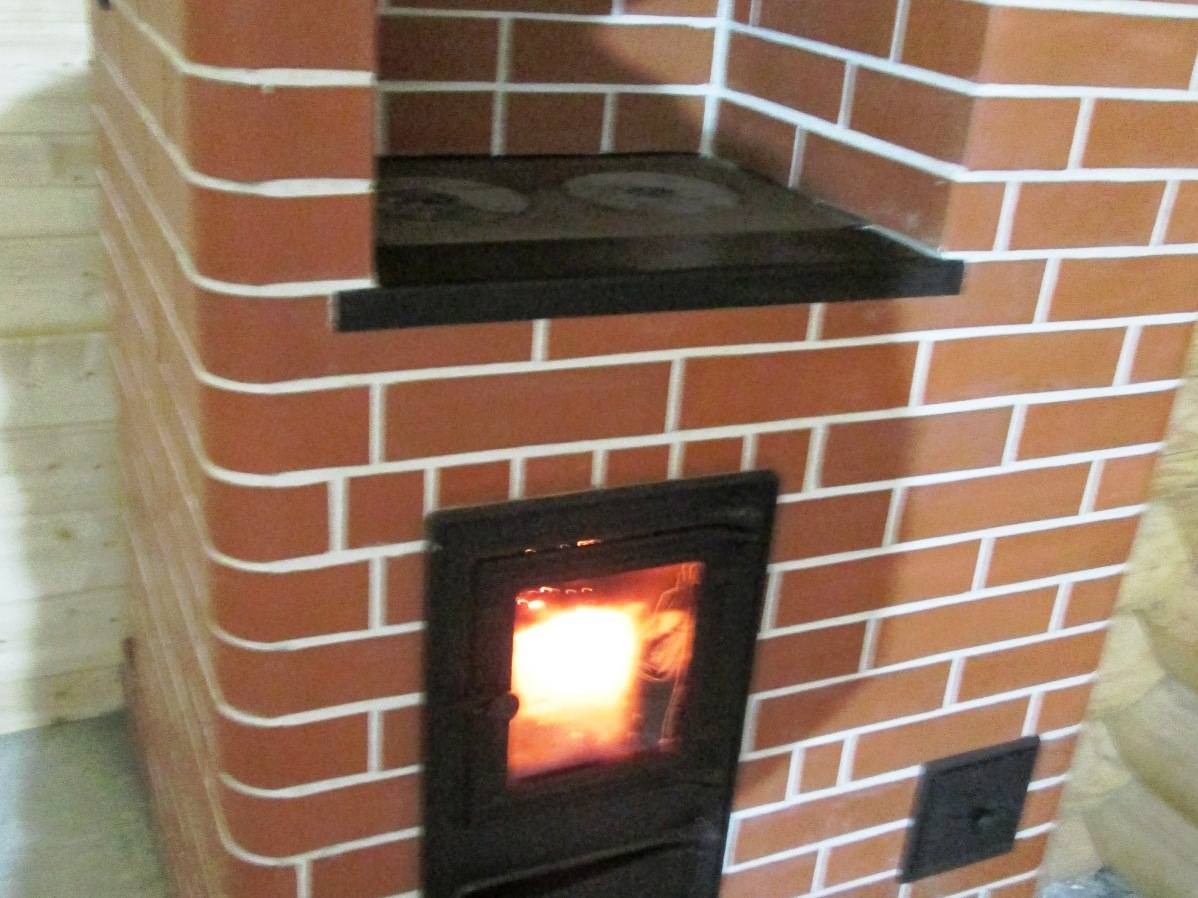

Кирпичный дымоход с шиберной заслонкой

Если разместить шиберную задвижку в выходном патрубке либо в топке печи, то есть, встроить данный элемент в ее конструкцию, заслонка размещается на отрезке трубы, максимально приближенном к отопительному котлу. Это гарантирует легкость управления им, простоту поворота заслонки. Объясняется это тем, что ручка не будет задевать, ни портал, ни область облицовки. В случае расположения его по варианту «труба в трубу», не требуется дополнительных креплений для соединения с прочими элементами печи.

Обычно предлагаются готовые к установке дымоходы, которые оснащены всем необходимым, в том числе и шиберной задвижкой. В этом случае ее размещают в системе в соответствии с указаниями производителя. Если его не предусмотрено по тем или иным причинам, изготовить и установить данный элемент вполне можно самостоятельно.

Нож

Таким образом шибер или нож могут быть представлены в виде толстой плиты, в которой уплотнительные поверхности будут расположены параллельно. В самой плите проделывается небольшое отверстие, которое должно располагаться напротив патрубков при обустройстве шибера с проходным отверстием.

Если отверстие находится против патрубка, то задвижка будет находиться в положении «открыто». В тот момент, когда оно начинает сдвигаться и происходит закрытие. Кромка у ножа может быть острой для того, чтобы иметь возможность отсекать рабочий поток, в котором присутствуют различные твердые примеси, которые могут помешать задвижке опуститься вниз.

Скошенный край позволяет отсекать жидкость словно масло, что позволит перекрыть проход в кратчайшие сроки даже при условии работы с самыми вязкими составами. Для изготовления штоков с шибером принято использовать высококачественную сталь.

Нож подлежит регулярной полировке, ведь только так можно обеспечить идеальный показатель скольжения в тех местах, где происходит контакт с уплотнителем. Таким образом, удалось избежать возможного заклинивания и торможения в процессе эксплуатации агрегатов. Это актуально еще и тогда, когда в жидкости содержится огромное количество всевозможных соединений.

Способы использования

Задвижки с шиберной конструкцией используются в очистных, фильтрующих установках и различных трубопроводах (обычно, «грязного» типа). Это означает, что прочные и надежные заслонки отлично справляются с перекрытием движения мощного грязевого потока. Они могут устанавливаться на трубопроводы, по которым под высоким давлением

понимается горная порода, нефть, всевозможные жидкости с гранулами, пульпом и прочими примесями, твердыми вкраплениями и частицами.

Исходя из разнообразного спектра перекачиваемых рабочих сред, заслонки шиберного типа классифицируются на модели, предназначенные для использования в различных отраслях промышленности. В частности, наиболее популярными сферами использования таких задвижек являются:

  • химическая отрасль;
  • нефтегазодобывающая промышленность;
  • сфера производства строительных материалов;
  • коммунальное хозяйство;
  • горнодобывающая промышленность;
  • целлюлозно-бумажная отрасль;
  • электроэнергетика и прочее.

Заслонки шиберной конструкции, в силу своей способности фильтровать и измельчать проходящие через нее частицы, а также пропускать большие объемы рабочей среды, широко распространены и применяются в канализационных системах и стоках. Достаточно востребованными они являются и для химических комбинатов, где ними оснащаются технологические линии по производству аммиака, мастик, кислот и всевозможных минеральных удобрений. В горнодобывающей промышленности задвижки шиберного типа помогают фильтровать и дозировать полезные компоненты, подготавливая их к последующей обработке.

Отдельной сферой применения, которая регулируется нормативной документацией ГОСТ 55020-2012, является нефтегазодобывающая промышленность. В этой области шиберные задвижки используются на магистральных трубопроводах в составе фонтанной арматуры

Изготовление и установка шибера своими руками

Необходимые материалы и инструменты

Для самостоятельного изготовления и установки шибера любого типа из нержавеющей стали нам понадобятся следующие инструменты:

  • Болгарка;
  • Абразивные круги- отрезной и шлифовальный;
  • Дрель;
  • Метчик и масло для смазки резьбы;
  • Молоток;
  • Плоскогубцы;
  • Тиски;
  • Сварка и электроды;
  • Керн;
  • Рулетка;
  • Циркуль;
  • Маркер.

Лист нержавейки (предпочтительнее отечественная марка 12×18н10т, либо импортная AISI304, они дороже в цене, но служат на порядок дольше).

  • Нержавеющая трубка 6мм;
  • Болты 8мм -2 шт;
  • Металлический прут для рамки.

Перед изготовлением необходимо нарисовать чертеж либо схему будущей задвижки.

Примерные схемы приведу ниже:

Расчет размеров

Снимать размеры нужно очень тщательно, зазор даже в несколько миллиметров может стать причиной неправильной работы дымоотвода.

  • Измеряем рулеткой размеры внутреннего сечения канала;
  • Прибавляем к полученному результату по 20-30 мм –получится наружный размер рамки;
  • Не забудьте в готовой задвижке сделать проем для выпуска газа;
  • Следует точно размечать положение отверстий по сварку.

Размеры для поворотного шибера сведем в таблицу:

Разновидности шиберных задвижек

Так как дымоходы бывают разными, то и наши шиберные задвижки тоже отличаются друг от друга. В основном это отличие заключается в форме и по способу функционирования. Существует несколько видов шиберных задвижек:

  1. Горизонтальная шиберная задвижка, которая выдвигается. Это самый распространенный вариант шиберной задвижки. Внутри конструкции находится пластина, которая является выдвижной, именно благодаря ей выполняется регулирования площади сечения. Чаще всего такую конструкцию используют для кирпичных дымоходов. Чтобы в закрытом положении элемента, дымовой канал не перекрывался на все 100%, в пластине делаются отверстия небольшого размера. Это делают не просто так, ведь технология создания соответствует противопожарной безопасности. Особенность горизонтального шибера – простота конструкции и простота монтажа, а также эффективность работы.
  2. Поворотный шибер. Он имеет и второе название – «дроссельская заслонка». Конструкция кардинально отличается от предыдущего варианта. Она выполнена в виде патрубка, внутри которого находится металлическая пластина. Только она не выдвигается, а находится на вращающейся оси. Устройство оборудовано съемным вращательным диском, который с течением времени приходит в негодность. Однако, за счет схемы поворотного механизма легко выполнить ремонт и заменить деталь самостоятельно. Задвижка размещается внутри трубы дымохода. Принцип работы заключается во вращении пластины, находящейся внутри. Преимуществом подобной конструкции шиберной задвижки является то, что она проста в эксплуатации. Владельцу дома не потребуется постоянно контролировать положение шибера.

Так как второй вариант более сложен в реализации, этот шибер для дымохода своими руками не делают. Чаще всего создают именно первый вариант – горизонтальную задвижку. Хочется отметить еще несколько нюансов. Шиберная задвижка нужна для дровяных печей и другого отопительного оборудования, которое работает на твердом топливе. Если же говорить о газовых котлах и работающих на жидком топливе, то шибер нужен больше для того, чтобы защищать конструкцию дымохода от проникновения внутрь атмосферных осадков, мусора и животных.

Если же говорить об установке поворотного шибера для бани, то этого лучше не делать. Почему? При работе конструкция станет частично пропускать пар в закрытом виде. А очистку в открытом виде выполнять сложно.

Есть три способа, как установить шибер:

  1. Монтаж изделия в каминной топке. Для этой цели ее устанавливают на расстоянии 100 см от устройства отопления (печь, камин, котел), благодаря чему эксплуатация упрощается.
  2. Способ труба в трубу основывается на объединении шиберной задвижки с остальными элементами системы отопления, без использования дополнительных крепежей.
  3. Монтаж задвижки непосредственно в трубе вентиляции. Цель такой манипуляции совершенно другая. Задвижка нужна больше для защиты каналов от проникновения внутрь посторонних предметов, мусора, осадков и животных. Это делается, чтобы защитить двигатель вентилятора.

Есть два варианта, как действовать, если потребуется установить задвижку. Первый – просто купить комплект и самостоятельно выполнить монтаж согласно инструкции от производителя. Второй – сделать шибер для дымохода самостоятельно. Мы рассмотрим варианты создания как поворотного, так и горизонтального устройство.

Как устроен шибер?

Конструкция приспособления состоит из рамки с движущейся пластиной, смещение которой помогает регулировать движение газов и интенсивность процесса горения. Выдвижная задвижка для дымохода устанавливается в квадратных, овальных и круглых трубах.

Заслонка по конструкции может быть дроссельного или поворотного типа. Направляющая деталь прикреплена с помощью сварки в центре пластины, ее конец выведен за пределы стенок трубы наружу. С его помощью регулируется тяга поворотом пластины внутри приспособления. Надежность такого типа ниже выдвижного варианта, т. к. с течением времени крепление слабеет, и пластина не держится в нужном положении. Тип шибера рекомендуется для металлического дымохода.

Как правильно регулировать тягу

Закрытие шибера должно проводиться уже в самом конце топки, когда дрова уже перегорели и покрылись пеплом. В противном случае существует значительный риск задохнуться угарным газом в условиях продолжительного нахождения в помещении, куда просачивается угарный газ. Он просачивается и наполняет собой всё помещение и этого совершенно нельзя увидеть, поэтому чтобы избежать такой страшной ситуации, следует контролировать тягу.

Для того чтобы контролировать тягу для наиболее эффективной работы отопительного оборудования, существует специальная формула, по которой можно высчитать идеальное значение для шибера. Это значение «альфа» — 2,0–2,5. Если установить такое значение, то можно обеспечить хорошее сгорание дров и минимальное образование пепла.

Как изготовить шибер для дымохода своими руками

Изготавливать и устанавливать шибер самостоятельно лучше в процессе кладки камина или монтажа металлического дымохода.

Для изготовления простой выдвижной заслонки требуются листы оцинкованной или нержавеющей стали толщиной 2-2,5 мм. Изготовление направляющих по периметру дымохода потребует толстую проволоку 6 мм.

Для выполнения работы нужно оборудование и инструменты:

  • болгарка или ножницы по металлу;
  • шлифовальный диск для УШМ;
  • сверла и напильник по металлу;
  • маркер для разметки.

Желательно делать всю работу на специальном токарном или верстальном станке. Если форма дымохода – прямоугольная, можно изготовить самую простую шиберную заслонку, просто отрезав кусок листовой стали нужного размера. Рекомендуется приварить ручку или просверлить небольшое отверстие для удобства в регулировании шибера.

Перед началом работы измеряем площадь и форму сечения дымохода, маркером делаем метки на листе картона в соответствии с ними. Для изготовления рамы сгибаем проволоку в форме буквы П, по ширине и длине совпадающую с сечением дымохода. По картонному лекалу болгаркой вырезаем заслонку, края обрабатываем шлифовальным диском.

Чтобы сделать поворотную шиберную заслонку, потребуется больше инструментов и времени. Чаще всего этот тип шибера используется для металлического дымохода для современных каминов и металлических отдельно стоящих печей.

Набор инструментов для работы:

  • болгарка;
  • дрель;
  • плоскогубцы;
  • сварочный аппарат;
  • циркуль;
  • рулетка;
  • маркер для разметки.
  1. Сначала измерить внутренний диаметр трубы дымохода с помощью циркуля.
  2. Согласно ему начертить окружность на листовой стали.
  3. Болгаркой вырезать круг.
  4. Вырезанный фрагмент поместить в трубу и проверить плотность прилегания. При необходимости доработать заслонку шлифовальным диском.
  5. Металлическую трубку диаметром 6 см положить на круг по центру и сделать на нем метки, отступив по 3 мм с каждой стороны круга.
  6. Отрезать трубку болгаркой.
  7. В полученном отрезке трубы с обеих сторон рассверлить резьбу до 6,8 мм.
  8. В стальном круге высверлить отверстия под сварку (одно – по центру, два – в 1 см от края с противоположных сторон).
  9. Приварить трубку с резьбой к стальной окружности.

Шиберная дроссельная заслонка готова, осталось установить ее в трубе дымохода.

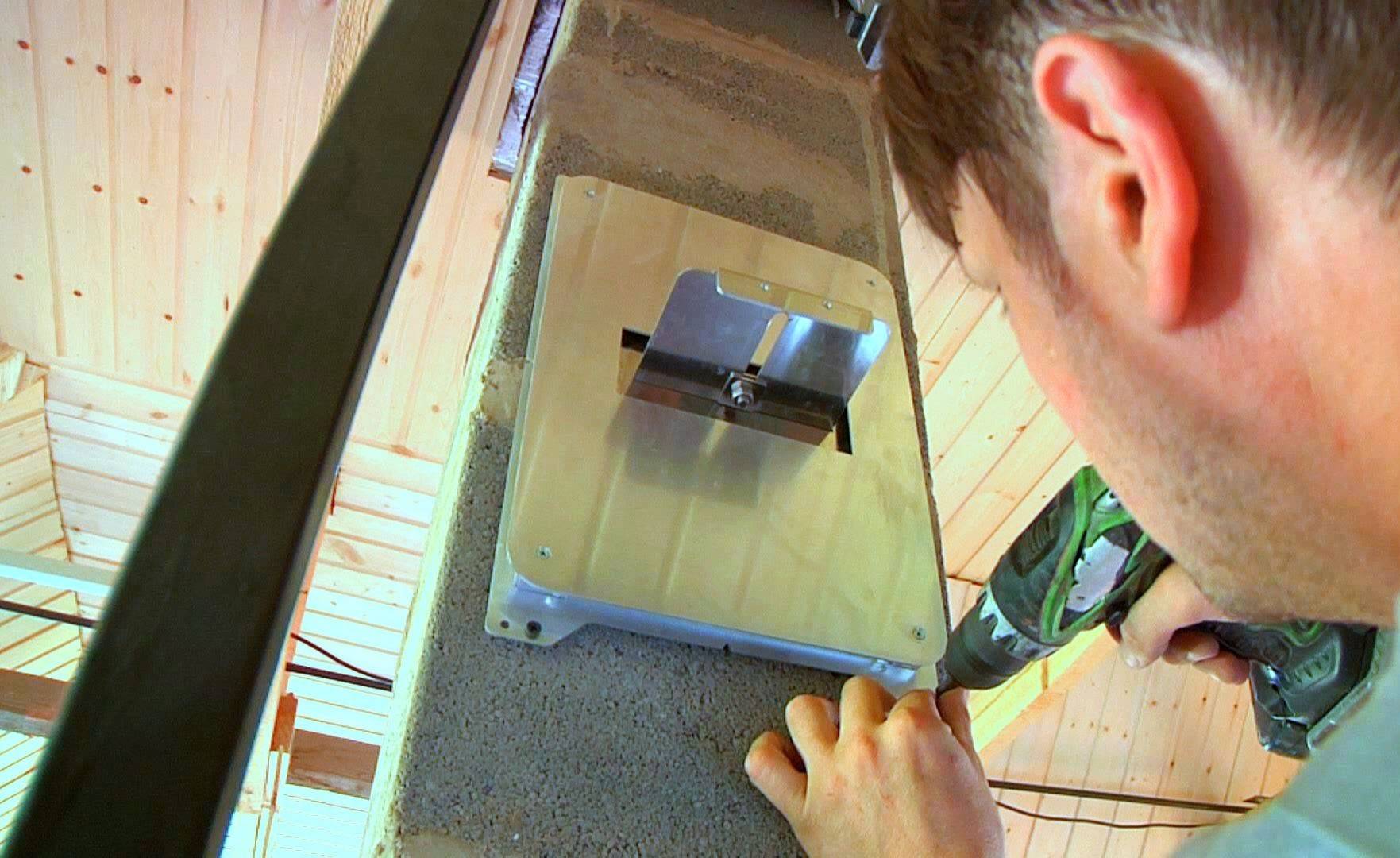

Установить заслонку для камина или отопительного агрегата можно одним из трех способов:

  1. Монтаж шибера осуществляется непосредственно в каминной топке. Его размещают на расстоянии 100 сантиметров от отопительного устройства, что позволяет им легко управлять.
  2. Объединение шибера с иными элементами отопительной конструкции без использования дополнительного крепежа. Данный метод монтажа получил название «труба в трубу».
  3. Шиберную заслонку устанавливают в вентиляционных трубах. Ее применяют, чтобы двигатель вентилятора не перегревался во время его работы.

Монтаж необходимо осуществлять в закрытом положении шибера, чтобы не допустить лишней нагрузки на двигатель.

Поскольку существует многообразие моделей печных агрегатов и каминов и отопление с их использованием выполняют различным образом, для каждого из них требуется свой вид задвижки.

Например, для печи, функционирующей на газу, потребуется классическая дроссельная заслонка поворотного типа или поворотный автоматический шибер, поскольку они способны перекрывать дымоходную трубу полностью и тогда пламя не сможет вырваться наружу.

При этом поворотные задвижки не следует устанавливать при обустройстве банной печки, поскольку они в закрытом виде будут пропускать пар, а в открытом положении их очень тяжело отчистить.

Как правило, шибер для камина или печного агрегата продают в полной комплектации вместе с дымоходом. Но бывают дымоотводящие конструкции без заслонки, поэтому ее можно сделать своими руками, покупая элементы для нее в строительном магазине. Основное, что следует сделать перед тем, как их приобретать, это определиться с необходимыми размерами.

Технические характеристики шибера

Шиберная заслонка представляет собой тонкую металлическую пластинку, регулируемую вручную с помощью специальной ручки. Последняя находится снаружи трубы дымохода, чтобы пользователь мог вручную регулировать положение пластинки.

В зависимости от конструкции и типа заслонки, она устанавливается с помощью специальной металлической рамы, либо вставляется внутрь трубы и фиксируется осевым прутом.

Шибер в дымоходе выполняет следующие функции:

  • увеличивает силу тяги при сложных погодных условиях;
  • повышает интенсивность горения в топке за счет усиления притока кислорода;
  • уменьшает тягу при сильном гуле в печной трубе во время сильного ветра;
  • экономит топливо за счет уменьшения интенсивности горения;
  • предотвращает утечку тепла после прогрева каменки.

Чтобы понять назначение этой детали для дымоходной конструкции, нужно разобраться с тем, что такое шибер в печи. Заслонка обеспечивает изменение силы тяги в агрегате за счет регулировки горения топлива в топке.

Этот элемент имеет немаловажное преимущество – он обладает низким сопротивлением относительно оставшихся газовых пузырьков, которые необходимо выводить наружу из помещения. Когда дымоход находится в нерабочем состоянии, тогда задвижка полностью закрыта

Для изготовления шиберной задвижки для печей и каминов чаще всего используют нержавейку – сталь, наименее поддающуюся коррозийным процессам

Толщина металла должна составлять один миллиметр

Для изготовления шиберной задвижки для печей и каминов чаще всего используют нержавейку – сталь, наименее поддающуюся коррозийным процессам. Толщина металла должна составлять один миллиметр.

Это устройство позволяет контролировать и регулировать тягу в систему отвода дыма. В переводе с немецкого языка,

шибер («schieber) означает деталь, которая выполнена из определенного металла.

Для исключения этих опасных и неприятных моментов, в системе дымоотвода и устанавливается шиберная заслонка. Она предотвращает деление газовых пузырьков, которые не должны подвергаться разделению.

Шиберную заслонку рекомендуется устанавливать при отоплении газом, углем, твердым топливом.

Являясь основным регулятором тяги внутри дымохода, шибер регулирует горение топлива. Для уменьшения тяги и снижения интенсивности пламени в топке, достаточно прикрыть шиберную задвижку. Для увеличения тяги, напротив, необходимо ее открыть.

По сути дела, шибер – это обычная металлическая пластина, позволяющая регулировать тягу.

Ее можно устанавливать как в системах одно стенных котлов, так и в двустенных.

Как правило, задвижку устанавливают на начальном отрезке дымохода (на первом метре), так как именно этот участок остается не утепленным.

А вот на участок хорошо утепленной дымоходной трубы, напротив, не рекомендуется устанавливать задвижку. Особенно если речь идет о двухконтурных трубах. При расширении металла внутренней и внешней трубы, шиберную заслонку может заклинить.

Итак, основными задачами шиберной задвижки являются:

  1. Функция регулятора тяги в дымоходе.
  2. Частичное перекрытие сечения дымоходного канала.
  3. Регулятор интенсивности горения пламени в топке.

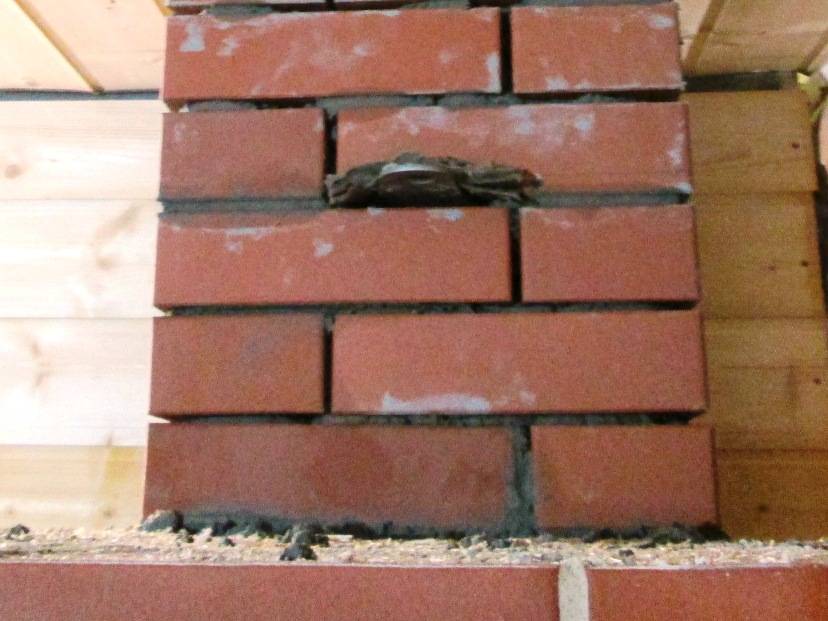

Ход работ по установке печной задвижки в кирпичный дымоход.

  1. Примеряем задвижку “на земле”.

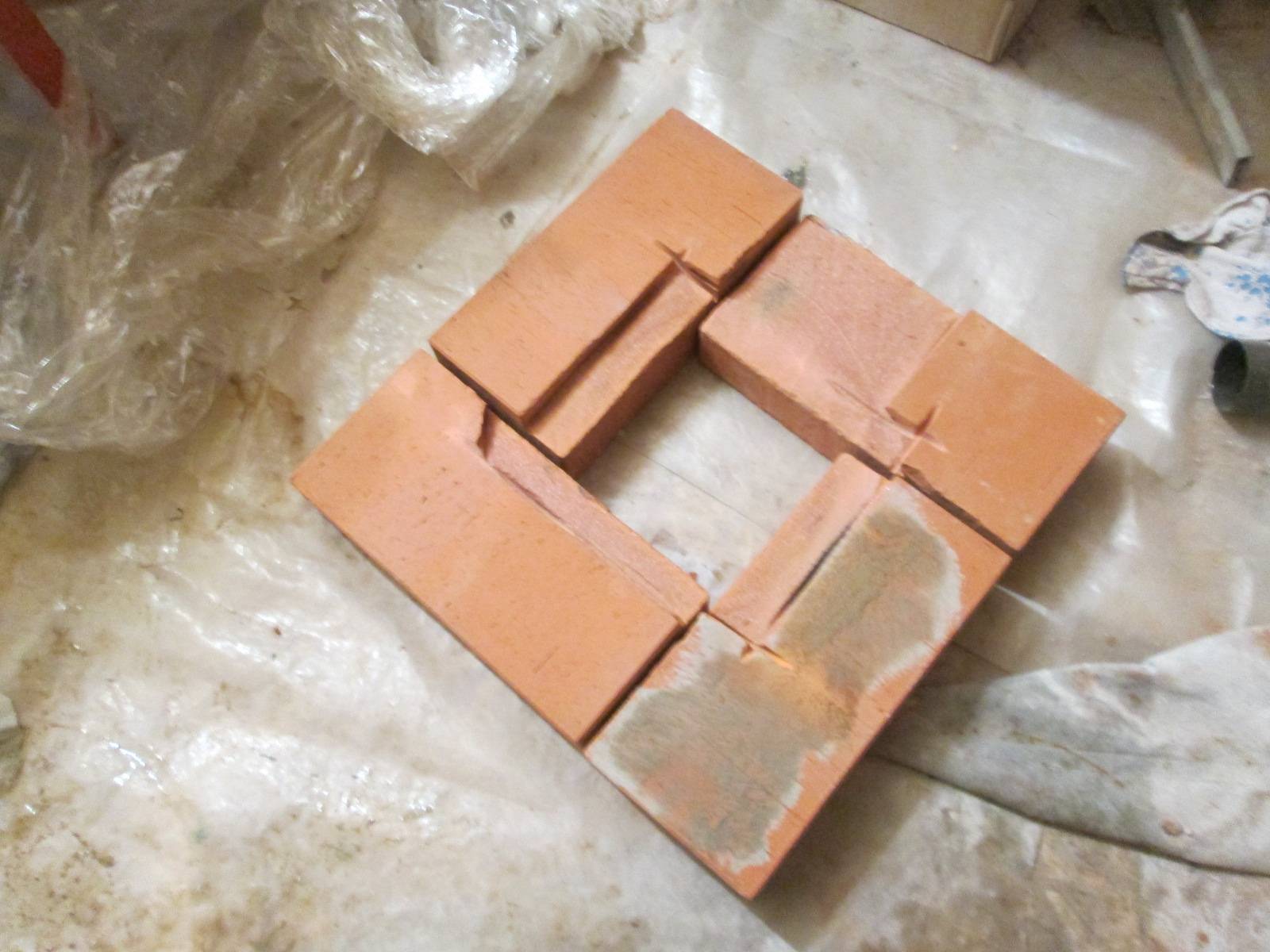

  2. Выпиливаем в кирпиче углубления для более точной посадки рамки задвижки.
  3. Монтируем кирпич с выпилами на дымоход.
  4. Устанавливаем задвижку.
  5. Вымеряем кирпичи ряда над задвижкой. Выпиливаем в кирпиче углубления для более точной посадки и прижимания рамки задвижки.
  6. Монтируем кирпичи с выпилами на дымоход зажимая им рамку задвижки.

1.Примеряем задвижку.

Стандартные задвижки рассчитаны на и размер шва в 10 мм.

По факту, часто и кирпич меньше, и швы более тонкие.

Поэтому, лучше перестраховаться, всё примерить заранее.

2. Подготавливаем ряд кирпича на котором будет лежать задвижка.

В моём случае рамка упёрлась нижними рёбрами и не садилась в канал.

Киркой я сбил мешающие рёбра на внутренней поверхности, после этого задвижка встала на своё место.

3. Монтируем подготовленный ряд кирпича на дымоход.

Это обычная кладка ничем не отличающаяся от кладки корпуса печи и дымохода.

Кирпичи кладём на печную кладочную смесь.

4. Устанавливаем шибер на дымоход.

Желательно поставить под рамку задвижки тонкий слой каолинового или базальтового картона.

Из за высокого температурного расширения металла, между рамкой и кирпичом всегда будет образовываться небольшая щель.

Тонкая прокладка из негорючего утеплителя сможет устранить этот маленький недостаток.

Утеплитель предотвратит пропускание угарных газов между рамкой и кирпичом.

5. Вымеряем и выпиливаем кирпичи которые поставим над задвижкой.

Кирпичи прижимающие рамку задвижки сверху.

Это самая сложная операция во всём процессе монтажа печной задвижки.

От того насколько точно вы сможете вымерять и выпилить углубления под рамку задвижки зависит и красота и надёжность этого узла.

Я вымеряю и выпиливаю каждый кирпич отдельно, но возможно сделать все разом.

Здесь важно ровно выпилить щель для хода языка задвижки

Этот выпил будет видно на внешней части дымохода, поэтому стоит отнестись к нему с особым вниманием

6. Монтируем кирпичи с выпилами прижимая рамку задвижки.

При монтаже сверху языка я ставлю картон.

Это нужно для того чтобы на язык не попадала кладочная смесь.

После монтажа и затвердения смеси на дымоходе картон убирается и язык свободно ходит.

Почему между кирпичами пустые швы?

Я строил эту печь под дальнейшую расшивку цветной смесью.

Плита варочная кирпичная, без духовки. Цветная расшивка.

Кладочная печная смесь и смесь для расшивки разные материалы.

Для дальнейшей качественной цветной расшивки печи и дымохода нужно выскрести шов вглубь на 1-2 см.

Я сразу оставляю шов немного незаполненным чтобы уменьшить работу при расшивке.

Выбор варианта расположения

Существует три основных варианта размещения шибера в дымоходе:

  • крепление «труба в трубу»;
  • размещение в каминной топке;
  • установка в трубе вентиляции.


Кирпичный дымоход с шиберной заслонкой

Если разместить шиберную задвижку в выходном патрубке либо в топке печи, то есть, встроить данный элемент в ее конструкцию, заслонка размещается на отрезке трубы, максимально приближенном к отопительному котлу. Это гарантирует легкость управления им, простоту поворота заслонки. Объясняется это тем, что ручка не будет задевать, ни портал, ни область облицовки. В случае расположения его по варианту «труба в трубу», не требуется дополнительных креплений для соединения с прочими элементами печи.

Если расположить шиберный узел в трубе, предназначенной для вентиляции, исключается перегрев двигателя вентилятора в ходе его эксплуатации.

Обычно предлагаются готовые к установке дымоходы, которые оснащены всем необходимым, в том числе и шиберной задвижкой. В этом случае ее размещают в системе в соответствии с указаниями производителя. Если его не предусмотрено по тем или иным причинам, изготовить и установить данный элемент вполне можно самостоятельно.

Установка шиберных задвижек на существующем трубопроводе

Проверить расстояние между фланцами, при необходимости раздвинуть фланцы в размер, превышающий строительную длину задвижек на 10 — 20 мм, используя для этого подручные приспособления.
Установить задвижку между фланцами вместе с межфланцевыми прокладками, вставить стяжные болты и шпильки, отцентровать задвижку между фланцами.
Осторожно убрать подручные приспособления, которыми раздвигали фланцы и затем равномерно по перекрестной схеме производить затяжку стяжных болтов и шпилек.
Обратить внимание на то, чтобы фланцы при этом сохраняли соосность и параллельность друг другу.

Несколько слов о прямоугольных задвижках

Прямоугольная задвижка может быть различных размеров от маленьких до самых габаритных, когда длина заслонки достигает до 600 мм. Большие варианты обычно подходят для дымоходов русской печи, каминов, барбекю и т.д. Задача конструкции та же – перекрывать поток в воздуховодах.

Самая маленькая печная задвижка имеет размеры 13х13 см, а самая большая – определяется по индивидуальным требованиям потребителя. Самый популярный размер у этих конструкций 26×13 см, так как именно такие размеры имеет дымоход обыкновенной русской печи.

Благодаря квадратным или прямоугольным печным задвижкам можно не только остановить воздухообмен в трубе, но и отрегулировать интенсивность огня за счет изменения тяги в дымоходе и пропускную способность. С этой целью просто закрывают заслонку не до конца, а потом постепенно оттягивают рукоятку на себя, тем самым контролируя равномерное горение в топке.

Задвижка с электроприводом

Чаще всего задвижку с электроприводом можно найти на водопроводе. Где именно устанавливается такая система? Это может быть что угодно. К примеру, шиберный кран ВВ32 монтируется в:

  • Насосы.
  • Системы канализации.
  • Смесители.

Если говорить о запорном устройстве ДУ100, то его можно встретить в трубопроводе для питьевой воды, а также стоковых конструкциях. Для того чтобы наблюдать за процессом работы, имеется шкаф с системой контроля. Если есть необходимость контролировать работу погружного насоса, то применяется реечный шибер с электроприводом. Это необходимо, чтобы сигналы поступали точные и понятные.

Если требуется контролировать подачу воды, то нужно выстраивать такую же систему. Для этого необходимо монтировать дистанционную колонку. Она может вести процесс управления потоками рабочей среды. Есть модель задвижки 30с941нж, которая необходима для пожаротушения или орошения. Основная задача в том, что первоначальные установки не меняются. Помимо этого, данная модель встречается в трубопроводах нефти и газа. Основное преимущество в том, что рабочая масса может доходить до температуры более 400 градусов.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
