Нужен ли шибер — ограничитель тяги на дымоходе котла

Особенности, характеристики и назначение шибера

Что же из себя представляет шиберная задвижка? Она предназначена для контроля и регулировки тяги в системе дымоотвода. С немецкого языка, слово шибер переводится как деталь, сделанная из металла (металл может быть разным). Любой печник знает, что хорошая тяга – это важнейшее условие для того, чтобы нормально эксплуатировать топливную систему.

Если тяги в системе недостаточно, то туда не попадает кислород, который так важен для горения. В результате процесс розжига и самого горения будет проблематичен. С другой стороны, при отсутствии тяги весь дым будет попадать в помещение, что приводит к негативным последствиям. А вот если тяга хорошая, и именно ее обеспечивает шибер поворотный для дымохода, горение будет эффективным:

  • Во-первых, разжечь топливо будет значительно проще.
  • Во-вторых, процесс горения улучшается, топливо быстро сгорает, принося в помещение все больше тепла.
  • В-третьих, внутрь не попадает дым, а процесс обогрева намного качественнее.

Итак, шиберная задвижка позволяет улучшить тягу, предотвратить негативные последствия при горении твердого топлива в печи или камине. Эту деталь специалисты советуют монтировать при отоплении любым топливом, будь то газ, уголь или дрова.

Сама шиберная задвижка устанавливается непосредственно в дымоходе. Она и является основным регулятором тяги, контролируя процесс сгорания топлива. Нужно уточнить, что чересчур сильная тяга тоже не слишком приемлема, так как топливо будет интенсивно сгорать, расход значительно увеличивается. Задвижка работает так: чтобы уменьшить тягу и снизить интенсивность горения внутри топки, нужно прикрыть ее. А если потребуется увеличить тягу, то выполняется противоположенное действие. Процесс выполняется механическим путем с участием человека.

Шиберная задвижка выглядит как металлическая пластина, благодаря которой дымоход можно перекрывать или освобождать. Монтируется она как для систем одностенных, так и для двустенных котлов.

Обратите внимание! В случае когда камин и печь не используется, нужно обязательно закрыть шиберную задвижку на весь этот период.

Обычно, задвижка для дымохода устанавливается недалеко от печи, в начальном отрезке трубы дымохода. Это примерно 1 м от печи. Так человек может легко добраться до нее. К тому же данный участок не является утепленным. Специалисты не рекомендуют монтировать шибер на участок, который хорошо утеплен. Особенно это касается двухконтурных труб. Почему? Все дело в том, что под влиянием высокой температуры, металл внутренней и внешней трубы расширяется, а сама задвижка часто заклинивает и не высовывается обратно.

Подводя итог, можно рассмотреть основные задачи, которые выполняет шиберная задвижка:

  1. Способна регулировать тягу в дымоходе, снижая или повышая ее.
  2. Частично перекрывает сечение дымоходной трубы.
  3. Шибер служит регулятором интенсивности горения пламени в печи.

Хоть шибер маленький и неприметный, но без него попросту не обойтись. Однако нужно понимать, что в случае, когда процесс горения в топке выполняется при подаче приточного воздуха, то устанавливать шиберную задвижку не нужно.

Теперь что касается материала изготовления шибера. Чаще всего для этой цели используется нержавеющая сталь, толщина которой не больше 1 мм. Шиберная задвижка из этого металла такой толщины будет способна:

  • выдержать температуру, достигающую целых 900 градусов по Цельсию;
  • шиберная задвижка устойчива перед коррозией;
  • обладает небольшим коэффициентом термического расширения.

Чтобы эксплуатация детали и самого дымохода была максимально простой, а с очисткой от сажи не возникало проблем, следует выбрать шиберную задвижку с полированной поверхностью. Стыковка швов делается способом вальцовки.

Заметка! Обычный шибер может перекрывать до 85% сечения дымохода. Это оптимальный вариант, чтобы эффективно выводить продукты горения и обеспечивать правильное горение топлива.

Принцип работы стабилизатора

Если сила тяги в системе начинает превышать свои оптимальные значения, то в регуляторе открывается клапан, который понижает давление и термическую силу подъема благодаря воздуху, поступающему из помещения и смешивающемуся с дымовыми газами. Клапан будет оставаться открытым до тех пор, пока температура не спадет и не достигнет оптимальной отметки. Далее, клапан автоматически закроется, дымоходная система продолжит свое исправное функционирование.

Подобный способ поддержания тяги в норме отличается простотой и эффективностью. Топливо в печи или котле будет сжигаться равномерно, а расходоваться экономно.

Монтаж стабилизатора тяги дымовой трубы дает следующие преимущества:

  • повышение безопасности эксплуатации системы дымохода;
  • снижение количества вредных веществ, выбрасываемых в атмосферу;
  • лучшая циркуляция воздушных потоков при содержании клапана в приоткрытом состоянии;
  • возможность функционирования как на принудительной, так и естественной тяге;
  • равномерное сгорание топлива в котле, что делает невозможным перегрев дымохода;
  • защита от сильных порывов ветра;
  • отсутствие в помещении запаха гари;
  • увеличение срока службы канала для вывода дыма;
  • предотвращение потери тепла;
  • возможность установки в современных низкотемпературных котлах;
  • обеспечение экономии топлива на 15-20%.

Причины возникновения обратной тяги

Во-первых, причиной возникновения обратной тяги может являться сама конструкция дымохода. У слишком высокой трубы тяга всегда сильнее, а у низкой она часто является недостаточной. Самой подходящей длиной считается чуть более 5 метров, тогда проблемы с тягой будут возникать очень редко и точно не будут связаны с высотой трубы. Кроме того, площадь сечения дымохода должна соответствовать печи.

При очень маленьких размерах сечения и одновременно при мощной печи большой объем продуктов сгорания попросту не найдет нормального выхода, достаточной тяги не будет. Также и слишком объемный дымоход может стать причиной того, что все тепло будет уходить наружу. Ни в коем случае нельзя допустить, чтобы у дымохода были установлены трубы разных диаметров на разных участках. В противном случае будет образовываться сажа, и возникнут проблемы с тягой.

Большим препятствием для движения дыма является и неровная поверхность трубы. Многочисленные отложения уменьшают диаметр трубы, и печь с каждым разом становится все сложнее растопить. Определенные трудности создают и углы с поворотами дымохода. При постоянном скоплении в них сажи будут создаваться препятствия.

Чтобы этого не допустить, при конструировании дымохода следует придерживаться стандартных норм: отвод должен быть под углом 45°, а поворот должен составлять 90°. Не менее важна и форма дымового отверстия. Круглая форма считается наиболее подходящей для образования хорошей тяги, а квадратная и прямоугольная формы могут создать проблемы. В этих углах образуется дополнительное завихрение, которое в определенной степени препятствует общему потоку и, следовательно, уменьшает тягу. Чаще всего плохая тяга наблюдается у металлических дымоходов. Их проблема в том, что они быстро нагреваются, но и стремительно остывают, а холодный воздух всегда опускается вниз. Поэтому кирпичные дымоходы в этом плане более качественные.

Обратная тяга может возникать вследствие нарушения вентиляции или полного ее отсутствия. Необходимо проверить, нет ли сквозняков в помещении. Интенсивные воздушные потоки в банях часто появляются из-за наличия лестницы на второй этаж. Поэтому нужно следить за потоками воздуха и никогда не открывать окна на площадке, если она располагается намного выше уровня топки.

Вентиляции стоит уделять особое внимание также в тех случаях, если есть газовая колонка. Она вытягивает воздух из помещения для горения. Через некоторое время все равно появится серьезный недостаток кислорода и будет ощущаться разрежение воздуха

Периодически через дымоход будут проникать воздушные потоки, колонка начнет гаснуть, а помещение станет задымляться

Через некоторое время все равно появится серьезный недостаток кислорода и будет ощущаться разрежение воздуха. Периодически через дымоход будут проникать воздушные потоки, колонка начнет гаснуть, а помещение станет задымляться.

Также существуют еще и внешние факторы, влияющие на образование обратной тяги. Дым может проникнуть в помещение из-за высокой влажности на улице или при сильном ветре. Также это происходит, когда снаружи заметно теплее, чем в доме, поэтому возникает разница давления. Если причина будет в этом, то можно почувствовать неприятный запах гари. В таком случае нужно открыть окно и хорошо проветрить, к тому же и температуры немного выровняются. Крайне редко бывает так, что причиной нарушения тяги является ветер, который вызывает завихрения над крышей. В дополнение к этому еще может быть неправильно по отношению к коньку крыши направлен оголовок.

И, наконец, важную роль играет место расположения дымохода. Во внутренней части бани он оказывает хорошее воздействие не только на отопительную способность системы, но и дает возможность поддерживать хорошую тягу даже в сильные морозы. А внешнему дымоходу, проходящему вдоль наружной стены, для прогрева требуется больше времени, и в нем часто образуется конденсат.

Модели шибера

Употребляется две конструкции заслонки дымохода:

  1. Выдвижной шибер – распространенная конструкция, воображающая собой горизонтальную пластину, перемещающуюся в особых пазах. Часть заслонки удалена, дабы кроме того при полном закрытии обеспечивалось перемещение газа и не нарушалась пожарная безопасность. От ее положения зависит размер дымоходного канала. Такую конструкцию несложно изготовить самостоятельно.
  2. Поворотный шибер – заслонка закрепляется на железном стержне и вращается около своей оси. Эта конструкция именуется дроссельной, она менее надежна и устанавливается, в случае если технически нереально применять выдвижную модель. Регулировка пластины выполняется особой ручкой. Таковой тип шибера подходит для газовых котлов, дымоход которых запрещено герметично перекрывать. Для банных печей, протапливающихся лишь иногда, такая конструкция не подходит, в них устанавливают выдвижную заслонку. С его помощью запрещено частично регулировать изменение сечения дымохода, а возможно закрыть либо открыть его.

Как собрать самому?

Стабилизатор тяги дымохода собрать своими руками реально и вполне под силу, даже обычному человеку, мало знакомому с вопросами ремонта и конструирования. Главное знать некоторые особенности и иметь в наличии определенный инструмент, который значительно облегчит вам учесть при работе и позволит создать механизм ничем не уступающим заводским аналогам, а возможно даже лучше.

Итак, перечень инструментов:

  • Баллон с газом, по примеру сжатого аргона.
  • Листы «нержавейки» напоминающие «лепестки», либо обычные кругляки.
  • Отдельный лист «нержавейки», с толщиной не мене 1,2 мм.
  • Сварочный аппарат.
  • Арматура либо прут, диаметр не менее 8-10 мм.
  • Болты, шайбы, гайки, заклепки.
  • Такие инструменты, как ключи, отвертки, ножницы по металлу, молоток и тому подобное.

Учитывайте тот факт, что для изготовления собственноручно стабилизатора, подойдет только «нержавейка». Цинковое покрытие попросту не пригодно в таком случае. Чтобы стабилизатор имел универсальное значение, то есть обладал возможность регулировать и перекрывать дымоход, нужно сделать следующие действия:

Скрутите трубу, размеры в пределах 300 мм. Приварите её стыковым образом, внахлест должен быть порядка 10 мм

Обратите внимание, что внутренний диаметр не должен быть менее 115 мм. Зашкурите швы обеих сторон

Прикрутите винтовой фиксатор, который будет отвечать за поворот «лепестка на 180 градусов. Для проворачивания клапана, установите для удобства дополнительную рукоять. Сделайте бортик.. Устройство готово к установке

Устройство готово к установке.

2 Виды шиберов

Существует несколько типов шиберных заслонок для воздуховодов. Такие задвижки делят по двум главным параметрам: конструкции и материалу изготовления.

Выдвижная конструкция

Данная задвижка имеет вид горизонтальной пластины, благодаря перемещению которой может либо увеличиваться, либо уменьшатся  поперечное сечение воздуховодов, тем самым регулируя мощность тяги. Гладкая задвижка чаще всего обладает маленьким отверстием, которое способствует идеальной герметичности. Чаще всего этот тип шибера применяется для труб, которые сделаны из кирпича или стали.

Самодельная шибер задвижка

Поворотная конструкция

Такое устройство имеет возможность вращаться вокруг собственной оси, благодаря чему ручка легко поможет перекрыть, или наоборот открыть  канал вентиляции. Изготавливается поворотный тип конструкции, как и предыдущий вариант задвижке в форме гладкой пластины, которая делится специальной осью на две ровные части и контролируется, благодаря постоянному вращению обеих частей.

Применяют поворотный вариант шибера в тех ситуациях, когда по каким-то причинам является невозможным сделать монтаж выдвижной задвижки. Поворотный шибер, как и выдвижной можно создать собственными руками.

Выдвижной шибер для дымохода

Для того чтобы сделать шибер для дымохода как правило применяются такие материалы, как чугун или нержавеющая сталь. Прямоугольный или круглый чугунный шибер является прочным, устойчивым к наиболее высоким температурным режимам, имеет длительный срок эксплуатации.

В то же время такие задвижки достаточно тяжелые, поэтому могут возникать определенные проблемы в процессе монтажа. Нержавеющие задвижки могут использоваться практически в любых системах вентиляции, так как они универсальные и легкие.

2.1 Советы по выбору

style=»display:block; text-align:center;»
data-ad-layout=»in-article»
data-ad-format=»fluid»
data-ad-client=»ca-pub-9337857885889635″data-ad-slot=»9725334793″>

Шибер можно использовать при любой модели камина или печи. Хотя есть некоторые наиболее современные модели, где потоки воздуха контролируются специальным электроприводом, поэтому здесь шибер не целесообразен. Выбирая шибер надо учитывать, какой лучше подойдет – прямоугольный или круглый, а также учитывать некоторые другие детали.

В случае, когда надо сделать задвижку для газовой печи, лучше использовать поворотный шибер. Таким образом, отсутствует возможность полного закрытия воздуховодов, а соответственно и утечку пламени через вентиляционный канал наружу.

Задвижка в дымоход

Вентиляционную заслонку, не оснащенную электроприводом также можно применять, но за ней нужно постоянный контроль. В частности, надо учитывать, что открытая площадь сечения не должна быть меньше, чем 35% от общей.

Поворотный шибер лучше подойдет, если речь идет о банных печках. Поэтому достаточно часто в таких случаях используют как прямоугольный, так и круглый шибер.

Задвижка своими руками

Хотелось бы отметить, что шибер лучше всего устанавливать недалеко от места, где будет расположен дымоход.  Горизонтальная задвижка для воздуховодов изготавливается довольно легко. Сначала меряется вентиляционная труба, после чего согласно ней вырезается фрагмент.

Разновидность шибер задвижки

Теперь можно перейти к процессу сварки полученной пластины и конечно же двух патрубков. Горизонтальный шибер встроен и как видно, сделать своими руками такую задвижку можно быстро и легко.

Для того чтобы создать поворотный шибер для дымохода своими руками надо строго соблюдать инструкцию:

  1. На первом этапе надо сварить рамку для заслонки. С такой целью нужно подготовить уголки, где ширина полок составит примерно 40 см.
  2. Высверливается отверстие для оси. В зависимости от месторасположения шибера отверстие сверлится либо по горизонтали, либо по диагонали.
  3. Присоединяются необходимые втулки, после чего обязательно проверяется эффективность их размещения.
  4. Вырезается пластина для заслонки и приваривается к оси. Надо смотреть чтобы в таком процессе не появились серьезные щели.
  5. Крепится ручка, благодаря которой можно регулировать вентиляционный канал и потоки воздуха в нем.

В конце хотелось бы отметить, что шибер необходим для всех систем вентиляции за исключением только тех, которые оснащены электроприводом. Сделать своими руками как круглый, так и прямоугольный шибер для воздуховодов совсем не сложно.

Как растопить котёл

В езде на велосипеде самое сложное не ехать, а начать движение и его закончить. Так и в работе котла — сложнее всего его растопить. Не рассчитывайте, что растопка котла займёт у вас мало времени: вам придётся выделить около часа на эту процедуру.

Топка дровяного котла — ответственное занятие

Начало топки — уборка золы и подготовка котла к работе. После того, как зольник и камера горения очищены, можно переходить к растопке.

Прогрев топки котла и дымохода

Для собственного комфорта и правильного запуска котла в работу требуется прогреть его топку и дымоход. Если отопительный прибор не оборудован принудительной системой дымоудаления, для того чтобы топливо начало гореть, необходимо создать тягу. Образование тяги основано на законе Архимеда: нагретые газы становятся легче и стремятся «всплыть». Для их движения и удаления отопительные приборы, работающие на сжигании топлива, оборудованы дымоходом.

Схема котла. Фото сайта www.viessmann.ru/

Конструкция котла такова, что путь для дыма затруднён: на его дороге встречается теплообменник и сложной формы конвективная поверхность, снижающая скорость движения продуктов сгорания. Да и патрубок дымохода обычно расположен горизонтально, что тоже затрудняет перемещение дыма. Поэтому, если котёл не прогрет, продукты сгорания ищут наиболее простой путь. И чаще всего дым начинает просачиваться в помещение.

В некоторых случаях вертикальную часть дымохода оборудуют подтопком (маленькой топкой, служащей для прогрева дымохода) с дверкой, открыв которую можно сжечь небольшой объём легкогорючего топлива (например, бумаги) непосредственно в самом дымоходе. При использовании подтопка прогревается внутренняя часть дымоходного канала.

Если такой возможности не предусмотрено, то в топку закладывается растопка — скомканная бумага, береста — что-то легко воспламеняемое. Поверх растопки — щепки и лучинки, затем поленья небольшой толщины. Дровами камеру сгорания нужно заполнить не более чем на половину расчётного объёма.

В момент растопки нужно открыть шибер дымохода и клапан поддувала, обеспечив приток воздуха для горения.

Встречаются советы перед началом топки распахнуть в котельной окно, если оно есть: не забывайте, что для физико-химического процесса горения нужен кислород.

Как правильно топить котёл дровами

Для сжигания килограмма дров требуется около 5 кубических метров воздуха. Если приток воздуха в топку котла производится из помещения котельной, то обязательно нужно устроить приточную вентиляцию — особенно, если в котельной нет окон или они герметичные (со стеклопакетами).

После укладки поленьев поджигается растопка. Когда появляется устойчивое горение, дверку топки нужно прикрыть и дать прогореть закладке.

Выход на расчётную мощность

Как только камера сгорания и дымоход достаточно прогрелись, можно переходить к основной стадии работы котла. Для этого следует повторить процесс растопки, используя хорошо горящие материалы. Теперь основная закладка дров производится уже полная, чтобы, согласно инструкции к прибору, заполнить камеру сгорания.

Как изготовить шибер для дымохода своими руками

Изготавливать и устанавливать шибер самостоятельно лучше в процессе кладки камина или монтажа металлического дымохода.

Для изготовления простой выдвижной заслонки требуются листы оцинкованной или нержавеющей стали толщиной 2-2,5 мм. Изготовление направляющих по периметру дымохода потребует толстую проволоку 6 мм.

Для выполнения работы нужно оборудование и инструменты:

  • болгарка или ножницы по металлу;
  • шлифовальный диск для УШМ;
  • сверла и напильник по металлу;
  • маркер для разметки.

Желательно делать всю работу на специальном токарном или верстальном станке. Если форма дымохода – прямоугольная, можно изготовить самую простую шиберную заслонку, просто отрезав кусок листовой стали нужного размера. Рекомендуется приварить ручку или просверлить небольшое отверстие для удобства в регулировании шибера.

Перед началом работы измеряем площадь и форму сечения дымохода, маркером делаем метки на листе картона в соответствии с ними. Для изготовления рамы сгибаем проволоку в форме буквы П, по ширине и длине совпадающую с сечением дымохода. По картонному лекалу болгаркой вырезаем заслонку, края обрабатываем шлифовальным диском.

Чтобы сделать поворотную шиберную заслонку, потребуется больше инструментов и времени. Чаще всего этот тип шибера используется для металлического дымохода для современных каминов и металлических отдельно стоящих печей.

Набор инструментов для работы:

  • болгарка;
  • дрель;
  • плоскогубцы;
  • сварочный аппарат;
  • циркуль;
  • рулетка;
  • маркер для разметки.
  1. Сначала измерить внутренний диаметр трубы дымохода с помощью циркуля.
  2. Согласно ему начертить окружность на листовой стали.
  3. Болгаркой вырезать круг.
  4. Вырезанный фрагмент поместить в трубу и проверить плотность прилегания. При необходимости доработать заслонку шлифовальным диском.
  5. Металлическую трубку диаметром 6 см положить на круг по центру и сделать на нем метки, отступив по 3 мм с каждой стороны круга.
  6. Отрезать трубку болгаркой.
  7. В полученном отрезке трубы с обеих сторон рассверлить резьбу до 6,8 мм.
  8. В стальном круге высверлить отверстия под сварку (одно – по центру, два – в 1 см от края с противоположных сторон).
  9. Приварить трубку с резьбой к стальной окружности.

Шиберная дроссельная заслонка готова, осталось установить ее в трубе дымохода.

Установить заслонку для камина или отопительного агрегата можно одним из трех способов:

  1. Монтаж шибера осуществляется непосредственно в каминной топке. Его размещают на расстоянии 100 сантиметров от отопительного устройства, что позволяет им легко управлять.
  2. Объединение шибера с иными элементами отопительной конструкции без использования дополнительного крепежа. Данный метод монтажа получил название «труба в трубу».
  3. Шиберную заслонку устанавливают в вентиляционных трубах. Ее применяют, чтобы двигатель вентилятора не перегревался во время его работы.

Монтаж необходимо осуществлять в закрытом положении шибера, чтобы не допустить лишней нагрузки на двигатель.

Поскольку существует многообразие моделей печных агрегатов и каминов и отопление с их использованием выполняют различным образом, для каждого из них требуется свой вид задвижки.

Например, для печи, функционирующей на газу, потребуется классическая дроссельная заслонка поворотного типа или поворотный автоматический шибер, поскольку они способны перекрывать дымоходную трубу полностью и тогда пламя не сможет вырваться наружу.

При этом поворотные задвижки не следует устанавливать при обустройстве банной печки, поскольку они в закрытом виде будут пропускать пар, а в открытом положении их очень тяжело отчистить.

Как правило, шибер для камина или печного агрегата продают в полной комплектации вместе с дымоходом. Но бывают дымоотводящие конструкции без заслонки, поэтому ее можно сделать своими руками, покупая элементы для нее в строительном магазине. Основное, что следует сделать перед тем, как их приобретать, это определиться с необходимыми размерами.

Какие процессы поддерживают тягу

Сила тяги зависит от любых факторов, определяющих плотность воздуха в помещении и за его пределами.


Эффективность выхода дыма из печной трубы зависит от множества условий

К условиям внутри дома, влияющим на разрежение воздушных масс в дымоходе, относят:

  • строительное сырьё, использованное при возведении жилища (натуральное — пропускает воздух, а искусственное — нет);
  • средний показатель температуры в помещении;
  • размеры помещения, в котором находится отопительное оборудование;
  • количество человек, находящихся в доме;
  • число дополнительных потребителей воздуха, например, кухонной вытяжки, вытяжных вентиляторов и т. д.;
  • способ и частота проветривания комнат.

Факторами внешней среды, корректирующими силу тяги, считают:

  • температуру, атмосферное давление, ветер и влажность воздуха на улице;
  • активность конвективных потоков — характер перемещения воздуха от земли кверху;
  • действие изотермии — статичности воздуха в результате равенства его температуры вне зависимости от высоты (недолго бывает утром, вечером и при облачности);
  • появление инверсии — перемещения холодного воздуха вниз, что случается только в вечерние и ночные часы и под воздействием ветра.

К условиям внешней среды нужно уметь приспосабливаться.

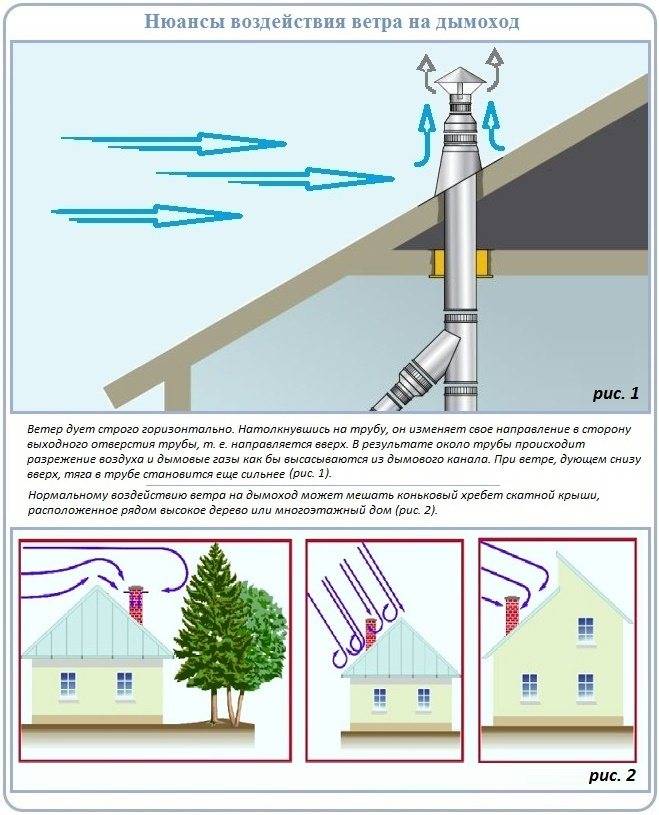

Ветер помогает вытягивать дым из трубы

На функционировании тяги отражаются и обстоятельства, связанные с конструкцией дымовой трубы, то есть:

  • тип (внутренний или внешний дымоход);
  • протяжённость;
  • ровность;
  • характер поверхности (гладкая или шероховатая);
  • высота;
  • форма;
  • диаметр;
  • степень утепления.

    Неутеплённая дымовая труба может стать причиной плохой тяги

Условия, относящиеся к конструктивным особенностям дымохода, наиболее важны. Координируя эти факторы, можно ограничить влияние неблагоприятных аэродинамических процессов и заставить их работать не в минус, а в плюс.

Какой материал прочнее

Кроме конструкционных различий разновидности шиберов могут отличаться по материалу изготовления. Единственно возможным вариантом является металл, так как только он не горит и не деформируется при высоких температурах, а с течением времени даже в агрессивной окружающей среде не меняет своих характеристик.

Для производства используют или чугун, или нержавеющую сталь. Самостоятельно соорудить заслонку из чугуна не представляется возможным, так как для этого необходима, как минимум, кузница. Однако в продаже можно найти и невзрачные, и красиво оформленные чугунные заслонки.

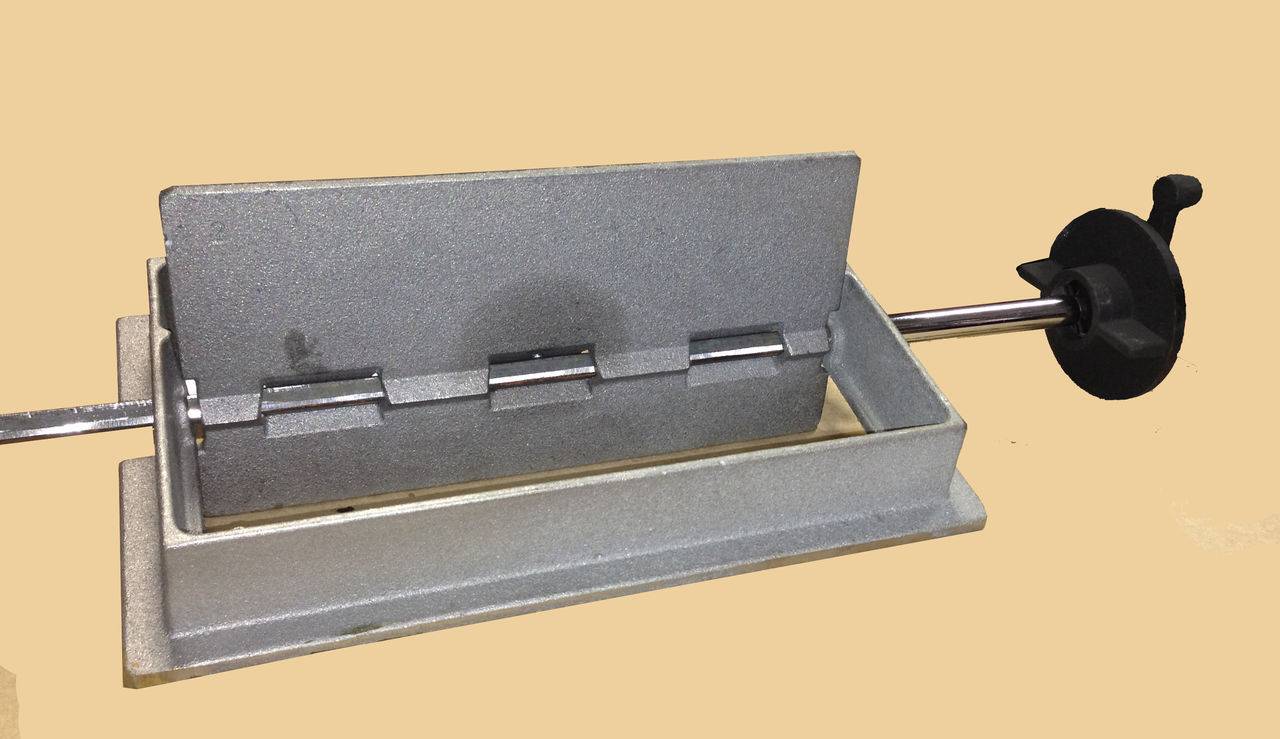

Чугунный поворотный шибер с удобной ручкой. Такая конструкция подойдет для кирпичного дымоотводного канала с прямоугольным сечением, способного выдержать достаточно тяжелый вес устройства

Стальные изделия выглядят проще, но по характеристикам схожи с чугунными аналогами. Преимущество стальных приспособлений в легком весе. Если чугунную шиберную заслонку для печного дымохода устанавливают только на прочное, капитальное сооружение, то стальная задвижка подходит для любых дымоотводных каналов – кирпичных и стальных, прямоугольных и круглых, основательных и легких.


Образцы шиберной заслонки из оцинкованной стали, диаметр сечения дымохода – 150 мм. Оцинковка, в отличие от обыкновенной стали, не реагирует на воздействие влаги (конденсата) и не поддается коррозии

Выбирая материал, необходимо ориентироваться на характеристики дымохода и особенности интерьера. Для дачной печки достаточно и скромной стальной задвижки, тогда как для облагораживания русской печи в коттедже лучше подойдет сделанный на заказ чугунный шибер.

Нюансы усиления тяги дымохода

Производители предлагают 3 типа устройств для оптимизации скорости потока газов в дымоходной системе:

  • дефлектор;
  • дымовой вентилятор;
  • стабилизатор тяги.

Модели компенсаторов интенсивности струи различаются по способу исполнения, устройства изготавливаются исключительно из нержавейки.

Дефлектор

Прибор устанавливают на верхней линии вытяжной трубы. По устройству различают модели:

  • неподвижные;
  • поворотные (флюгельные);
  • вращающиеся.

За счет разницы диаметров корпуса и оголовка возникает эффект, стимулирующий движение воздуха, так как на конце трубы с меньшим поперечником образуется область пониженного давления. Прибор эффективен исключительно при наличии ветра, в остальных случаях он бесполезен.


Вращающийся дефлектор

Дымовой вентилятор

Агрегат способен обеспечивать стабильно качественную работу автономной системы теплоснабжения частного домовладения вне зависимости от погодных факторов. Единственный минус – устройство работает на электричестве.

Стабилизаторы силы тяги

Оборудование предназначено для автоматического регулирования тяги. Струя корректируется при помощи заслонки, которая срабатывает при изменении температуры потока газов в вытяжном канале. Прибор энергонезависим, прост в исполнении.

Другой способ усиления тяговой силы заключается в элементарной чистке дымоходной трубы. Можно самостоятельно прочистить шахту с применением металлического ерша или груза, или же прибегнуть к услугам профессионального трубочиста.

Как создать тягу

Обнаружив, что пропала тяга в дымоходе печи, необходимо в первую очередь устранить простейшие проблемы. Произвести осмотр на герметичность дымохода, далее прочистить дымовые проходы от скопления сажи и грязи. Для этого в дымовой канал сверху на тросе опускается ерш на всю протяженность трубы и поступательным движением чистятся ее стенки. Пласты сажи осыпаются в топочное отделение или в коленную часть, поэтому в местах изгиба устанавливают специальные смотровые дверки.

Если после осмотра и чистки тяга не улучшится, применяют методы с использованием дополнительных устройств. Вопрос, как увеличить тягу в дымоходе непростой, ведь эффективная работа отопительного оборудования зависит от устойчивой вытяжки отработанных газов. Для достижения хорошего результата используются следующие приспособления, работающие как усилитель тяги дымохода:

  • турбина, лопасти которой при вращении создают разреженность воздуха, за счет чего достигается разница давления. Данное устройство устанавливается на оголовок трубы и имеет существенный недостаток, это зависимость от ветра, в безветренную погоду турбина не работает;
  • аэродинамический дефлектор имеет сечение превышающее сечение дымохода и различную обтекаемую форму. Тяга образуется за счет потока воздуха, который обтекая поверхность дефлектора, создает внутри его область низкого давления. Одной из разновидностей дефлектора является дымоходный флюгер. Он имеет способность поворачиваться по ветру, тем самым улучшая скорость воздушного потока на выходе;
  • усилитель тяги представляет собой зонтик в виде колпачка с вмонтированным датчиком, реагирующим на перемены погоды;
  • дымосос, улучшает тягу за счет дополнительной подачи воздуха через патрубок. Дымосос представляет собой электродвигатель с лопастями, вентилятор крутится самостоятельно в ветряную погоду, во время затишья запускают двигатель;
  • стабилизатор, поддерживает в системе устойчивый вывод отработанных газов. Если правильно настроить регулятор, то он не только повысит КПД и долговечность отопительного устройства;
  • ограничитель тяги дымохода, представляет собой обычную задвижку, вмонтированную при кладке трубы. С ее помощью можно регулировать процесс горения и, после прогорания твердого топлива, надолго сберечь накопленное тепло.

Виды шиберных задвижек

Конструкция приспособлений для регулировки подачи тяги к топливной системе изготавливается двух типов:

  • Горизонтальная выдвижная заслонка. Устанавливается такой шибер в основном в дымоходах из кирпича. Приспособление имеет внутреннюю пластину, которая крепится внутри рамки. За счет ее выдвижения осуществляется увеличение или уменьшение площади дымоходного сечения. Отличается изделие простотой контракции и установки. Чтобы заслонка в закрытом виде полностью не перекрывала дымоходную трубу, в целях пожарной безопасности в платине проделывается несколько маленьких отверстий.
  • Поворотная шиберная задвижка. Особенностью конструкции является крепление пластины из металла на вращающейся оси, которая устанавливается внутри дымоходной трубы. Такая дроссельная задвижка отличится простотой использования. Фиксирует ее в устройстве таки образом, чтобы пластина свободно поворачивалась вокруг оси. Механизм работает под воздействием воздушных масс, поэтому ручного контроля не требует. Вращающийся механизм имеет диск, который легко заменятся.

Поворотная шиберная задвижка для дымохода Поворотная шиберная заслонка в основном используется для колов, работающих от газа или другого жидкого топлива. В таких случаях она препятствует попаданию в дымоходный канал атмосферных осадков. Для банных помещений установка дроссельной конструкции нецелесообразна, так как даже в закрытом виде пластина пропускает пар, и чистить такую конструкцию достаточно сложно. В основном монтаж вращающейся заслонки производится, когда нет возможности установить выдвижной шибер.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
