Сигнализация с сиреной своими руками

Сирена моторная из консервной банки и ПВХ трубы

Из простых вещей, которые есть у многих самоделкиных дома можно сделать довольно мощную механическую моторную сирену своими руками. Такая сирена в отличие от других электрических сирен способна подавать громкий и проникновенный звуковой сигнал тревоги на большое расстояние с круговой диаграммой направленности. Можно эффективно использовать эту самодельную моторную сирену также для охраны дома или дачи.

Мощная моторная сирена из консервной банки и ПВХ трубы

Используемые для сирены материалы

  • Жестяная консервная банка;
  • ПВХ труба 100 мм;
  • Заглушка для трубы 100 мм;
  • Электродвигатель;
  • Отрезок дерева;
  • Суперклей.

Мощная моторная сирена из консервной банки и ПВХ трубы

Моторная сирена, процесс изготовления

От заглушки для трубы отрезаем дно, а в куске трубы вырезаем шесть одинаковых прямоугольных отверстий:

Мощная моторная сирена из консервной банки и ПВХ трубы

Мощная моторная сирена из консервной банки и ПВХ трубы

Мощная моторная сирена из консервной банки и ПВХ трубы

С помощью дремеля в консервной банке делаем 6 лепестков, как это видно с фото:

Мощная моторная сирена из консервной банки и ПВХ трубы

Загибаем лепестки вовнутрь банки.

Мощная моторная сирена из консервной банки и ПВХ трубы

Из той же ПВХ трубы нарезаем квадратные заготовки, их нужно 12 штук, склеиваем их между собой суперклеем по 2 штуки:

Мощная моторная сирена из консервной банки и ПВХ трубы

Дальше приклеиваем эти квадратные отрезки между окошками внутри 100 мм трубки:

Мощная моторная сирена из консервной банки и ПВХ трубы

Дальше нам понадобится электродвигатель, на его вал надеваем дно от заглушки для ПВХ трубы, как видно я в нём проделал необходимые отверстия под крепления к мотору.

Мощная моторная сирена из консервной банки и ПВХ трубы

Мощная моторная сирена из консервной банки и ПВХ трубы

Мощная моторная сирена из консервной банки и ПВХ трубы

Из отрезка дерева вырезаем бобышку, в центре неё просверливаем отверстие под вал двигателя, она должна надеваться на него с натягом, а снизу проделаны 2 глухих отверстия под винты для крепления бобышки к консервной банке.

Мощная моторная сирена из консервной банки и ПВХ трубы

Мощная моторная сирена из консервной банки и ПВХ трубы

Прикручиваем деревянную бобышку к консервной банке, а затем надеваем эту конструкцию на вал электродвигателя, а затем сверху с усилием вставляем кусок трубки с прямоугольными отверстиями в заглушку.

Мощная моторная сирена из консервной банки и ПВХ трубы

Мощная моторная сирена из консервной банки и ПВХ трубы

Мощная моторная сирена из консервной банки и ПВХ трубы

Мощная моторная сирена из консервной банки и ПВХ трубы

Теперь включая моторную сирену, быстро раскручивается электродвигатель с консервной банкой, воздушный поток, который выдувается наружу и ударяясь о стенки от ПВХ трубки создаёт такой мощный рёв, и при использовании сирены в качестве охранной системы он быстро отпугнёт любого кто проник в помещение, ведь такой громкий и проникновенный звук самодельной моторной сирены привлечёт к себе внимание окружающих людей. Смотрите другие наши самоделки и DIY проекты на нашем сайте

Мощная моторная сирена из консервной банки и ПВХ трубы

Мощная моторная сирена из консервной банки и ПВХ трубы

Смотрите пример работы этой моторной сирены в видео:

Обзор моделей сирен-ревунов

Ademco ES-58 (702)

  • Ревун типа «Рупор»
  • Уровень звукового давления – 117 дБ
  • Мощность – 30 Вт
  • Напряжение питания – 12 В
  • Управление – проводное
  • Режимы – постоянный и прерывистый (трель)
  • Цена – 1750 рублей

Ревун этого типа смонтирован в антивандальном герметичном корпусе и предназначен для наружной установки и использования в различных системах сигнализации.

Иволга-220 (ПКИ-3)

  • Сирена-ревун
  • Уровень звукового давления – 103 дБ
  • Напряжение питания – 220 В
  • Звуковой сигнал – прерывистый с интервалом 1-2 секунды
  • Уровень защиты – IP54
  • Температура эксплуатации от – 30 до + 50 градусов
  • Цена – 240 рублей

Данное устройство может быть подключено к датчику движения, предназначенного для управления освещением.

Сирена-Р (Стрелец)

  • Беспроводная сирена
  • Уровень звукового давления – 100 дБ
  • Мощность передатчика – 10 мВт
  • Частота сигнала – 433 (868) МГц
  • Питание – две литиевых батарейки CR123A
  • Дальность действия передатчика – до 600 метров
  • Температура использования от – 30 до + 55 градусов
  • Цена – 2 400 рублей

Беспроводной ревун сирена обеспечивает указанную дальность действия на открытом пространстве.

Если жилая квартира, дом или офис уже оборудованы охранной сигнализацией, то увеличить уровень безопасности можно подключив мощную сирены-ревун. Устройства, предназначенные для наружной установки работоспособны в широком диапазоне температур и повышенной влажности.

Питание

Простые ревуны с датчиком в одном корпусе могут работать на 3–4 батарейках 1.5 V или подобных элементах питания обычно типоразмера АА, чего хватит на 1 год, так как датчик почти все время в режиме ожидания, потребляет ничтожно малое количество энергии. Если же типоразмер и вместимость батареек значительнее, например, используются большие аккумуляторы 18650, то их ресурса может хватить и на более продолжительный период. При этом затраты на питание ниже, из-за возможности подзарядки.

Для GSM моделей также используются вышеописанные элементы питания, например для датчика модели TAVR Дача 01 достаточно 4 батареек для 12 мес. работы, для главного модуля — потребуется 6 таких элементов.

Установка автомобильного аккумулятора в роли источника питания

Если выбрана простая сигнализация, рассчитанная на питание от батареек, перезаряжаемых небольших аккумуляторных элементов, то нет необходимости обеспечивать еще какое-либо дополнительные источники энергии.

Если же охранная система большая, включает много датчиков (от 10 шт.), то можно приспособить в роли источника энергии автомобильные аккумуляторы, добавив к ним преобразователь (инвертор) 12–220 В. Такие АКБ можно установить в подвальном помещении, рекомендованная емкость — от 70 Ач. Чаще оснащение применяют, если обеспечивается полноценная охрана с видеонаблюдением, с записью. Нагрузка может колебаться в диапазоне 12–25 Вт, стандартной батареи хватит приблизительно на месяц работы, а если она будет использоваться в роли резерва, то период будет значительно большим. Описанный вариант подразумевает проводное соединение элементов системы.

Схема подключения пьезо мини сирены в качестве озвучивания предупредительной охранной зоны

У многих сигнализаций вместе с снятием с охраны отключаются и датчики это идеально подходит для этой схемы, но есть сигнализации у которых и после снятия с охраны датчик остается в рабочем состоянии и продолжает реагировать на воздействие, то в таком случае подключение нужно изменить, а то мини сирена будет продолжать «попискивать».

У самой даже примитивной сигнализации есть выход на блокировку нормально замкнутыми контактами. После постановки на охрану на этом проводе появляется минусовое напряжение, а после снятия оно пропадает. Вот этот выход мы и используем, подключим к нему минусовое питание датчика, но через диод катодом в сторону сигнализации.

Чтобы все работало правильно нужно взять два диода соединить их катодами вместе и подключить к нашему проводу блокировки. К аноду одного диода подключаем минусовое питание датчика, а к аноду второго диода подключается реле блокировки.

Msvmaster — Установка и отключение охранных систем автомобилей.

Применение сирены в охранной сигнализации

Хотя системы, предназначенные для обеспечения безопасности, предупреждающие о возникновении потенциальных угроз, постоянно совершенствуются и становятся все более сложными и «самостоятельными», в их основе по-прежнему лежит звуковая сирена для сигнализации.

Звук – самый эффективный и простой способ оповестить окрестности о происшествии, поэтому, как бы стремительно ни развивались охранные технологии, сирена для сигнализации всегда будет основной составляющей.

Сирена применяется в устройстве практически любой охранной системы как внутренней, так и наружной. Сам тип звукового сигнала, издаваемый оповещателем, тоже может быть любым – от привычных в восприятии и ассоциирующихся с различными происшествиями «завываний» (какие издают полицейские, пожарные и медицинские сирены), до полностью нестандартных:

  1. воспроизведения речи;
  2. собачьего лая;
  3. кваканья лягушек;
  4. криков петухов.

Конструкторы предлагают не только значительный ассортимент набора издаваемых звуков, но и варианты тональности и мощности оповещения. Звуковой момент крайне важен, к примеру, в дачном поселке, в автомобиле, припаркованном на обочине рядом с многоэтажным домом.

То есть она должна быть услышана и однозначно воспринята только в качестве сигнала о беде. Поэтому не стоит ставить на дачные домики оповещатели с петушиными криками, а на припаркованные у многоэтажных жилых комплексов машины – звуки мурлыкающих кошек, воробьиное чириканье. Такой сигнал не будет воспринят находящимися рядом людьми в качестве знака опасности и его не услышат дальше пятого этажа.

Простые правила, затрудняющие жизнь угонщику

Самое простое и эффективное правилом – это не оставлять велосипед без присмотра; В том случае, если есть кодовый замок, цепь и висячий замок и так далее, можно спустить глаз с велосипеда, около 40-60 секунд. Затем желательно выйти из очереди в аптеке и взглянуть на крыльцо и байк. Следует перед тем, как подъехать и, спешившись, оставить велосипед, поставить манетки на самую большую ведомую и самую маленькую ведущую звездочки. При этом злоумышленник вынужден будет ехать очень медленно, пока не сообразит, как переключиться

А это секунды, возможность обратить на себя внимание, угроза падения. Все лучше, чем тихое исчезновение вора с байком

Снимите с велосипеда все «красивое и дорогое» – раритетный медный клаксон, аудиоколонки, красивое зеркало заднего вида

Вернетесь – не обнаружите. Никогда не пристегивайте байк за колесо. Помните, что рама и передняя вилка – самые дорогие части, как и кузов автомобиля. Совет «бывалых» – перекрасьте велосипед в ядовитый люминесцентный цвет или «зебру» самых слезоточивых оттенков. Скорее всего, с таким связываться не будут.

Конструкция устройства

Сирена ревун представляет собой элемент индивидуальной охранной или пожарной сигнализации. Это устройство обеспечивает подачу звукового сигнала большой громкости. В охранных системах такой сигнал может напугать злоумышленника и вынудит его отказаться от своих намерений.

Такое устройство оказывает комплексное действие:

  • Создаёт в закрытом помещении максимально дискомфортную зону
  • Оказывает негативный психологический эффект на нарушителя
  • Подаёт сигнал соседям

В загородных жилых посёлках звук большой мощности оповестит сторожа или охрану, что в конкретный дом проникли посторонние лица и нужно вызывать полицию. Ревун для сигнализации может быть подключен к любому прибору охранной или пожарной системы. Все приёмно-контрольные приборы (ПКН) работают по одному алгоритму, когда при срабатывании какого-либо датчика включается реле и своими контактами замыкает линию подачи электропитания на внешнее устройство. Одним из таких устройств и является сирена-ревун.

2 типа устройств

Такое устройство может быть двух типов:

  • Проводная сирена-ревун
  • Беспроводное устройство

В первом случае напряжение питания подаётся по проводной линии, которая управляется релейными контактами ПКН. Беспроводная сирена питается от компактного сетевого  адаптера или автономного источника, а включение осуществляется по радиосигналу. Для этого беспроводная сирена оборудована приёмником, а приёмно-контрольный прибор – передатчиком, работающим на определённой частоте.

Конструктивно сирена-ревун представляет собой пластину из пьезокерамики, которая под действием приложенного напряжения работает как мембрана, вибрируя с определённой звуковой частотой. Напряжение звуковой частоты выдаёт генератор на микросхеме. Причём звуковое давление выдаваемое таким устройством может достигать 120 децибел, что приближается к болевому порогу, то есть звук очень громкий.

Кроме того ревун работает в диапазоне звуковых частот, которые оказывают максимальное воздействие на человека. Это интервал от 700 до 1200 Гц.

Микрочип, используемый в сиренах-ревунах, может работать в разных режимах:

  • Подача непрерывного звукового сигнала
  • Чередование звука и пауз (прерывистый сигнал)
  • Двухтональный режим

Практически все мощные сирены для бытового применения используют постоянное напряжение питания 12 В. В дежурном режиме, такое устройство практически ничего не потребляет и одной батареи достаточно на продолжительное время. Звуковая сирена-ревун, предназначенная для наружного применения, изготовляется в корпусе из ударопрочного пластика и надёжно защищена от негативных климатических воздействий.

Почему не работает сигнализация-ревун

Сирена-ревун может иногда выходить из строя по некоторым причинам:

  1. Была отключена электроэнергия при установке проводной системы.
  2. Неправильно была подключена вся система.
  3. «Сели» аккумуляторы в беспроводном устройстве.
  4. Сигнализация была установлена на улице.
  5. Производственный брак.
  6. Злоумышленники нашли, каким способом отключить сирену.
  7. В устройство попала вода, пыль, грязь и замкнула контакты.

Выбирая любой тип сигнализации сирены-ревун, необходимо тщательно ознакомиться с инструкцией, чтобы правильно установить и настроить систему. В противном случае ваш дом не будет надёжно защищён, и могут произойти непредвиденные ситуации, например, частые ложные срабатывания. Благодаря звуковой системе оповещения вы сможете быть уверенными в том, что на территорию вашего загородного дома или дачи не проникнут посторонние люди.

Сирена применяется для звукового оповещения какого-либо процесса. Как правило, сирена раздается при возникновении тревожного события, но радиолюбители используют такие звуки в устройствах различной сигнализации. Тональность и частота такого звука заставит злоумышленников отказаться от нехорошего намерения.

Собирая сирену, мы преследуем еще одну цель – улучшить навыки и опыт в разработке электронных устройств. Поскольку данная схема сирены является довольно простой и под силу даже начинающему радиолюбителю, то мы подробно рассмотрим назначение всех элементов схемы.

Теги

своими руками.своими руками своими руками своими руками сирену своими руками.трубы своими рукамипроникновенный звуковой сигналпроникновенный звук самодельнойНикаких схем и Схема сиреныпринципиальная схема сирены

простоймоторнаясделатьстатьивольтдинамикаусилительчастьтрубысамодельнуюмикроконтроллеровблокиделаемпервогокомментарийданнойконсервнойначинаеткнопкаиспользоватьпвхфотоисточникбанкиремонтсхемутональностьлибобольшоеболееразмеровподелкичеммощностипоискответсистемыдругиеосновнойсборкесмклейбазасайтаотверстийкусокбайдарка

“TAVR GSM Дача 02”

Все недоработки были искоренены в модернизированной модели “TAVR GSM Дача 02” (цена модели — около девяти тысяч рублей).

Положительным в этом устройстве является:

  • возможность как сетевого, так и автономного режима работы;
  • несколько разных беспроводных режимов;
  • отсутствие сирены.

Не меньшей популярностью среди потребителей пользуется система “Страж S200 MMS”. В системе предусмотрены:

  • IR-камера;
  • релейный выход для контроля посредством СМС;
  • ЦБ способен отсылать фото на пять номеров телефонов и дополнительно на два адреса электронной почты.

Слабостью устройства является возможность функционирования в автономной режиме лишь в течение восьми-двенадцати часов. Но если с электричеством перебоев не случается, то лучшего варианта для дачи можно больше и не искать.

Охранная сигнализация на основе датчика движения

Простейшая охранная сигнализация для дома может быть изготовлена своими руками на основе обычного бытового датчика движения для освещения, которые устанавливают в подъезды, для экономии электроэнергии. Но вместо осветительной лампы можно установить сирену.

Что для этого понадобится?

Датчик движения – купить можно в любом строительном магазине, например OBI или Леруа Мерлен

Необходимо обратить внимание на напряжение работы датчика – нам необходимо, что бы он работал от сети 220В, угол обзора – зависит от внешнего исполнения датчика (настенный или потолочный) и применяемой линзы (может быть широкая на 180 градусов или коридорного типа). Средняя стоимость от 400 до 800 рублей;. Сирена, работающая от сети 220В

Сирена, работающая от сети 220В

Например, ПКИ-3 «Иволга-220», средняя цена 250 рублей. Можно купить в магазинах радиотоваров;

Обычный выключатель, для отключения сигнализации. Подойдет любой, от 100 руб. и выше.

Схема подключения представлена ниже:

Датчик движения нужно выбирать такой, на котором есть хотя бы два типа регулировок – настройка по времени (TIME) и чувствительности датчика (SENS). С помощью первой можно будет задать время сработки нашей сигнализации, т.е. время звучания сирены. Это значение обычно выставляют на пять минут. Вторая регулировка меняет чувствительность датчика, например, если он не реагирует на вас или для уменьшения так называемых «ложных тревог».

Выключатель понадобится для того что бы выключать устройство когда вы находитесь в его поле зрения и включать когда покидаете это помещение. Выключатель желательно устанавливать скрытно, таким образом, что бы после активации охранной сигнализации вы не попали в радиус её действия. Помимо сирены, так же можно подключить обычную лампочку для двойного воздействия на нарушителя.

Главными недостатками такой реализации будет то, что некоторым моделям датчиков движения после включения, требуется от 1 до 10 секунд для «стабилизации» и перехода работы в дежурный режим. Если вам попался такой датчик, нужно добавить в общую схему реле времени, которое будет держать сирену отключенной на время включения.

В продаже еще есть миниатюрные датчики движения, которые работают от 12В, например, модель ДД-03. На них так же можно создать простейшую сигнализацию, но подключать его необходимо к источнику питания 12 вольт или аккумуляторной батарее. Благодаря этому система будет энергонезависимой и работать, даже если есть перебои электричеством.

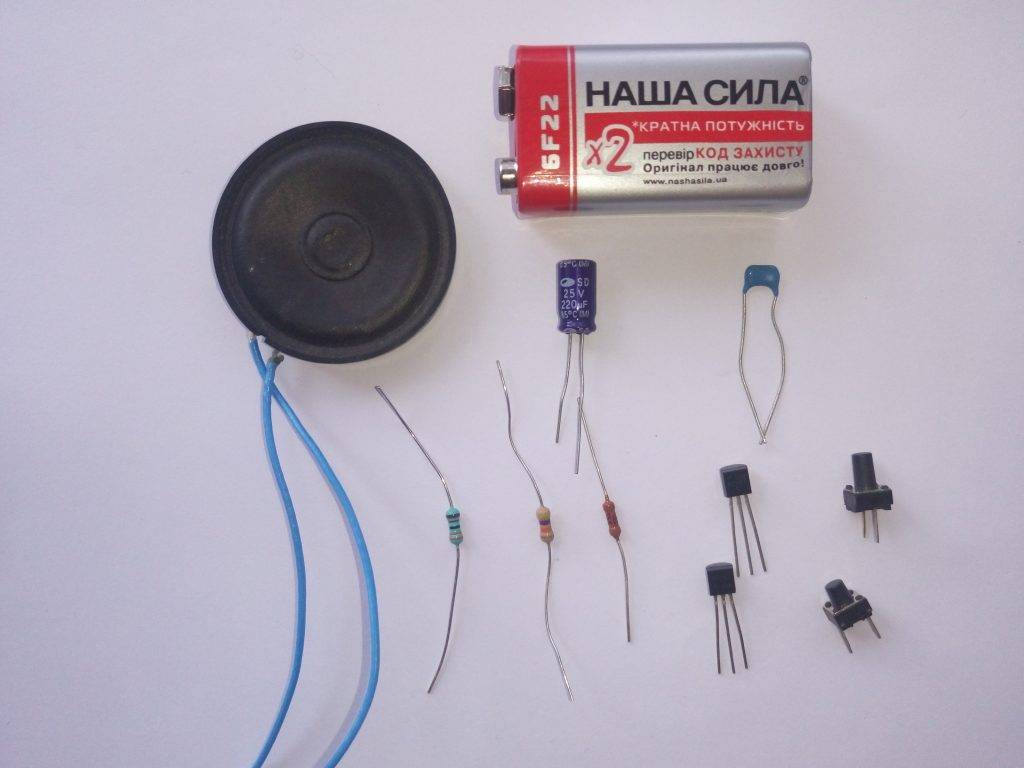

Как работает сирена на двух транзисторах

Кнопкой с фиксацией или маленьким выключателем K1 подается питания от кроны 9 В на схему. Звук в динамике BA возникает за счет протекания по его обмотке переменного напряжения, которое формируется с помощью генератора, построенного на транзисторах VT1 и VT2.

При нажатии кнопки без фиксации K2 от источника питания начинает заряжаться конденсатор C1 по пути через резистор R1. По мере заряда C1 возрастает потенциал на базе VT1 и некотором значении напряжения транзистор открывается, а звук в динамике начинает плавно нарастать. Максимальная громкость сирены достигается при полностью заряженном конденсаторе C1. Время нарастания звука равно времени заряда C1, то есть его емкостью и сопротивлением резистора R1.

При отпускании кнопки K2 начинается разрядка электролитического конденсатора, и громкость сирены начинает снижаться за счет снижения потенциала на базе VT1. Время разряда конденсатора, а соответственно время работы сирены определяется емкостью C1, величиной сопротивления R2 и R3, а также сопротивлением pn-перехода база-эмиттер VT1.

Керамический конденсатор C2 образует обратную положительную связь двух транзисторов. Путем изменения емкости C2 можно изменять тональность сирены на двух транзисторах.

Обратите внимание, что VT1 и VT2 разной полупроводниковой структуры. Для данной схемы подойдут транзисторы практически любой серии

Поэкспериментируйте с разными номиналами резисторов и конденсаторов и послушайте, как на это откликнется сирена.

Как сделать сирену из двигателя

Почти в каждой машине стоят одни и теже сирены, и при сработке сигнализации в любой машине, сразу и не поймеш чья машина орет, своя или нет. А так же, в продаже довольно трудно найти хорошую громкую сирену, звуки которой слышны не только рядом с машиной, но и в далеке, в квартире.

Было решено собрать свою сирену со своими звуками. За основу была взята хорошо зарекомендовавшая схема сирены, но вместо экзотической микросхемы с шестью звуками применён микроконтроллер.

Схема выполнена на дешёвом микроконтроллере PIC12F675 и мостовом усилителе на 6 отечественных транзисторах.

Недолго думая сходил в магазин, закупил деталей, и минут за 15 собрал пробную сирену на макетной плате. Прошил PIC контроллер, и вот что у меня получилось:

Первое включение произвёл без микроконтроллера и излучателя. Подключал к блоку питания. Потребляемый ток равен нулю, это говорит о правильном монтаже, отсутствию замыканий между дорожками и целосности транзисторов, хотя я их проверял перед монтажём. Проверил питание микроконтроллера 5В. Отключил питание, вставил в панельку прошитый PIC, подцепил излучатель и включил питание. Я чуть не оглох от мощного воя. Адски громкая сирена получилась. Мостовой усилитель способен выжать максимум из источника питания. Учитывая, что сопротивление излучателя равно 2Ом, выходная мощность получается порядка 25Вт! Так как в мосте транзисторы работают в ключевом режиме, они остаются холодными во время работы и не требуют теплоотвода.

Собрал сирену и установил под капот автомобиля. Теперь зов своего автомобиль я всегда узнаю!

В прикрепленном архиве вложен файл Proteus и исходник, написанный на PicBasic Pro. Все звуки вынесены в подпрограммы, и если вас не устроит готовая прошивка, то меняя между меткой main и безусловным переходом goto main вызовы подпрограмм со звуками, вы легко можете составить свой порядок и колличество повторений того или иного звука, создав свою уникальную сирену. Созданную прошивку тут же можно будет послушать в симуляторе Proteus.

Как работает сирена на двух транзисторах

Кнопкой с фиксацией или маленьким выключателем K1 подается питания от кроны 9 В на схему. Звук в динамике BA возникает за счет протекания по его обмотке переменного напряжения, которое формируется с помощью генератора, построенного на транзисторах VT1 и VT2.

При нажатии кнопки без фиксации K2 от источника питания начинает заряжаться конденсатор C1 по пути через резистор R1. По мере заряда C1 возрастает потенциал на базе VT1 и некотором значении напряжения транзистор открывается, а звук в динамике начинает плавно нарастать. Максимальная громкость сирены достигается при полностью заряженном конденсаторе C1. Время нарастания звука равно времени заряда C1, то есть его емкостью и сопротивлением резистора R1.

При отпускании кнопки K2 начинается разрядка электролитического конденсатора, и громкость сирены начинает снижаться за счет снижения потенциала на базе VT1. Время разряда конденсатора, а соответственно время работы сирены определяется емкостью C1, величиной сопротивления R2 и R3, а также сопротивлением pn-перехода база-эмиттер VT1.

Керамический конденсатор C2 образует обратную положительную связь двух транзисторов. Путем изменения емкости C2 можно изменять тональность сирены на двух транзисторах.

Иногда, в перерывах между собиранием более сложных устройств, появляется желание развлечься и собрать что-нибудь, пусть не имеющее практической пользы, но как предмет, который так, навскидку, можно показать знакомым, на вопрос, что интересного и оригинального собрал.

Схема этой прерывистой сирены очень простая, я нашел её несколько лет назад в интернете, тогда же была спаяна плата и опробована на практике. В основе её лежит генератор на транзисторах VT1 и VT2, собранный по схеме несимметричного мультивибратора. Как она работает: при нажатии на кнопку SB1 раздается звук сирены с все повышающейся тональностью, после отпускания кнопки тональность понижается и сирена замолкает. Тональность звучания можно изменить подбором конденсатора С2, либо взять несколько конденсаторов соединив их последовательно, параллельно или в смешанное соединение. Динамик взял мощностью 0.1 Вт, он стоял раньше в какой-то китайской игрушке. Взять динамик больших размеров не позволял корпус. Плату тогда травить не стал, а изготовил её путем прорезания канавок.

При проверке сирены экспериментировал с разными динамиками, мощностью от 0.1 до 5 Вт, сопротивлением 4-8 Ом, со всеми работало нормально. Напряжение питания подавал 9-11 вольт, можно запитать от «кроны

” либо если удастся найти в продаже 2 последовательно соединенных батарей3R12 (советское название3336 ) на 4.5 вольт, последних хватит на дольше.

Также можно запитать от китайского блока питания выдающего 9-12 вольт. Если кто-либо не захочет вручную, кнопкой, задавать тональность звучания, думаю можно подключить заместо кнопки симметричный мультивибратор, тогда в то время, когда транзистор мультивибратора будет открыт, сирена будет звучать, когда транзистор закрыт, соответственно молчать. Вот фото готового устройства:

Конденсаторы поставил пленочные, просто потому, что они у меня были, но и керамические конденсаторы, я думаю, работали бы здесь не хуже. Транзисторы также можно взять любые соответствующей структуры. В ждущем режиме, при замкнутом выключателе SA1, устройство потребляет незначительный ток, что позволяет при желании использовать его в качестве квартирного звонка. При нажатой кнопке SB1 потребляемый ток возрастает до 40 мА. Привожу рисунок печатной платы этой сирены:

Сирена для сигнализации – эффективный способ спугнуть злоумышленника, используемый людьми еще в каменном веке. Перед стойбищами на деревьях находились доисторические «часовые», начинающие кричать и издавать различные устрашающие звуки, подавая сигнал об опасности и одновременно пытаясь отпугнуть нежеланных визитеров.

Позднее, с открытием и «приручением» огня, перед входом в пещеру стали разжигать костры – первая световая сигнализация. А если учесть, что всю ночь рядом с огнем находились поддерживающие его люди, готовые подать сигнал об опасности криком, то кажущийся сейчас простым огнем в темноте, костер, становился уже прототипом современной охранной сигнализации, сочетающей в себе световое и звуковое оповещение.

Автономная сирена

Автономная автомобильная сирена может работать от встроенного источника питания или от основной батареи. Выбор типа питания осуществляется поворотом замкового механизма, расположенного на задней части корпуса. Цилиндр замка связан с контактными группами, которые задействуют ту или иную цепь питания.


Сирена Pandora DS-261 с замком переключения

Схема установки

На сирене DS-261 имеется жгут проводки с четырьмя кабелями для подключения, но при этом в процессе подсоединения используются только три провода.


Принципиальная схема подключения сирены

Последовательность шагов при установке:

  1. Осуществить монтаж устройства на автомобиле. Устанавливать сирену рекомендуется на моторный щит в отдалении от выхлопного коллектора и проводки системы зажигания. Место установки не должно заливаться водой. При выборе месторасположения необходимо исключить доступ к сирене из-под автомобиля.
  2. Проложить провода подключения и соединить их по указанной схеме.
  3. Подсоединить провод красного цвета на постоянное питание +12 в от основного источника.
  4. Черный провод подключается к кузову машины (-12 в).
  5. Белый проводник получает положительный сигнал управления от блока сигнализации. На схемах этот провод может обозначаться – “positive trigger”.
  6. Четвертый провод синего цвета (“negative trigger”) предназначен для управления сиреной по отрицательному сигналу. Его рекомендуется отрезать или аккуратно свернуть и уложить на основание сирены.
  7. Повернуть ключ в положение с зеленой точкой. В этом режиме сирена автоматически перейдет в состояние тревоги после пропадания напряжения от основного аккумулятора.

По аналогичной схеме подключаются автономные сирены других производителей.

Особенности и применение охранной системы

Загородные коттеджи и частные дома нуждаются в охране, так как от воров их не спасают ни двери на замках, ни прочные стены. К тому же дачи и подобные им объекты недвижимости всегда стоят обособленно, на относительно большом расстоянии от близлежащих строений. Поэтому вторжения злоумышленников в дом соседи могут не увидеть, а это значит, что правоохранительные органы не будут вызваны вовремя.

Частное жилище лишено такой защиты, как электромагнитный замок на входе и домофон на двери подъезда, отчего требует организации охранной системы.
Решение о её устройстве, оберегающей жильё от воров, следует принимать, учитывая зону обслуживания частного охранного предприятия.

Сигнализация для дачи или коттеджа – это сложный комплекс, включающий в себя устройства с различными методами защиты, зависящими от каналов. Охранная система представляет комбинацию из датчиков, приёмно-контрольного прибора и исполнительных устройств.

Кроме датчика движения, сирены и красной лампы, понадобится считыватель с ключами

Схема подключения пьезо мини сирены в качестве озвучивания предупредительной охранной зоны

У многих сигнализаций вместе с снятием с охраны отключаются и датчики это идеально подходит для этой схемы, но есть сигнализации у которых и после снятия с охраны датчик остается в рабочем состоянии и продолжает реагировать на воздействие, то в таком случае подключение нужно изменить, а то мини сирена будет продолжать “попискивать”.

У самой даже примитивной сигнализации есть выход на блокировку нормально замкнутыми контактами. После постановки на охрану на этом проводе появляется минусовое напряжение, а после снятия оно пропадает. Вот этот выход мы и используем, подключим к нему минусовое питание датчика, но через диод катодом в сторону сигнализации.

Чтобы все работало правильно нужно взять два диода соединить их катодами вместе и подключить к нашему  проводу блокировки. К аноду одного диода подключаем минусовое питание датчика, а к аноду второго диода подключается реле блокировки.

Msvmaster – Установка и отключение охранных систем автомобилей.

Установка охранной GSM сигнализации

Монтаж всей системы довольно прост

К тому же, что немаловажно, ремонту и красоте дома ничего не грозит. Прежде чем приступать к установке данной сигнализации специалисты обозначают точки, где в дальнейшем будут датчики. Далее определяют наиболее опасные зоны проникновения недоброжелателей для их последующего контроля

Далее определяют наиболее опасные зоны проникновения недоброжелателей для их последующего контроля.

Теперь пришел черед установки самой сигнализации, которая крепится с помощью фиксаторов. Крепление должно быть максимально надежным, выстояв, как атмосферные осадки, так и вес возможных дополнительных деталей. Через панель управления выполняется настройка и проверка системы. Иногда требуются дополнительные настройки, к примеру, когда необходим доступ к таймеру без ключа. В случае необходимости демонтажа системы безопасности, это тоже не доставит проблем, процесс не сложен и не займет много времени.

Владельцы домов и дач, испытавшие уже такую беспроводную сигнализацию отмечают как эффективный и надежный вариант охраны. Кроме того, часто GSM-сигнализация спасала имущество хозяев даже не от воров и недоброжелателей, а от таких случаев, как перелив воды или утечка газа. Как и любая охранная система, она не лишена совершенно недостатков, особенно самые недорогие модели. Однако преимуществ у такой сигнализации намного больше.

Для дачи GSM – сигнализация – наиболее оптимальный вариант, так как чаще всего, там отсутствует телефонные линии. Ведь, желающих поживиться чужим, вряд ли остановят замки и запоры, а вариант содержать грозного пса не всем подойдет, да и не сможет гарантировать такой безопасности как сигнализация.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
