Как улучшить циркуляцию воды в системе отопления

Кран подпитки

Распространенной причиной падения давления является неисправности крана подпитки. Причины:

  • Ослабление соединений крана. При открытии вода постоянно будет уходить в слив, вызывая падение напряжения;
  • Открыт дополнительный кран подпитки. Такое положение запорной арматуры вызывает постоянные колебания напора теплоносителя.

https://youtube.com/watch?v=wPNkIFFJQCs%3F

В данной системе поддерживается атмосферное давление, так как она напрямую сообщается с атмосферой через расширительный бак открытого типа. Такой бак располагается в самой высокой точке системы – обычно на чердаке.

Желательно, чтобы от котла к расширительному баку шел прямой вертикальный стояк. Делается это для того, чтобы через этот бак выходили пузырьки воздуха. Наибольшее количество воздуха образуется в воде после нагрева, поэтому лучше, чтобы сразу воздух выходил наружу через вертикальный стояк и расширительный бак.

Открытую отопительную систему делают тогда, когда нет денег на закрытую систему. Ведь открытая система может обойтись без целого ряда узлов:

  • Манометр – попросту не нужен, так как давление в системе всегда будет атмосферное + давление столба воды.
  • Группа безопасности – также не нужна, так как давление в системе не может повысится – ведь она открытая. Вода попросту наполнит расширительный бак.
  • Закрытый расширительный бачок – также не используется, так как его роль исполняет открытый расширительный бак.

Но зато воду надо периодически подливать, иначе она просто испариться. Ведь вода в системе горячая! И она будет усиленно испаряться, как из чайника

Так что доливу воды надо уделить особенное внимание. А лучше поставить систему автоматического долива. Но в целом такая система обходится дешевле, чем закрытая система с циркуляционным насосом

Но в целом такая система обходится дешевле, чем закрытая система с циркуляционным насосом.

Открытая отопительная система может работать КАК НА ЕСТЕСТВЕННОЙ ЦИРКУЛЯЦИИ, ТАК И НА ПРИНУДИТЕЛЬНОЙ.

Для этого надо соблюсти ряд правил:

  • Циркуляционный насос должен ставится ДО котла на обратке. Иначе насос своим напором просто сделает «фонтан» в открытом расширительном баке.
  • Циркуляционный насос должен идти через байпас. При перекрытии байпаса будет работать насос, при открытии байпаса и выключении насоса будет работать самотек.
  • Трубы должны быть большого диаметра, с соблюдением уклонов, в общем по всем правилам ОТОПЛЕНИЯ С ЕСТЕСТВЕННОЙ ЦИРКУЛЯЦИЕЙ.
  • Горизонтальные части отопительного трубопровода должны иметь обязательный уклон — примерно 3 см на метр трубы.
  • Минимум углов, редукционных переходов, вентилей. Краны желательно использовать только шаровые. Это уменьшит гидравлическое сопротивление в системе. (если открытая система проектируется на естественную циркуляцию).

В открытой отопительной системе лучше осуществляется самотек за счет разности плотности горячей воды и холодной воды. Поэтому такую систему используют в основном для гравитационной системы отопления.

Как выбрать насос для отопления

Лучше всего подходят для установки специальные малошумные циркуляционные насосы центробежного типа с прямыми лопастями. Они не создают избыточно большого давления, а проталкивают теплоноситель, ускоряя его движение (рабочее давление индивидуальной системы отопления с принудительной циркуляцией 1-1,5атм, максимальное – 2атм). Некоторые модели насосов имеют встроенный электропривод. Такие устройства можно устанавливать прямо в трубу, их называют еще «мокрыми», а есть устройства «сухого» типа. Отличаются они только правилами монтажа.

При установке любого типа циркуляционного насоса желательна установка с байпасом и двумя шаровыми кранами, которые позволяют снять насос для ремонта/замены без останова системы.

Подключать насос лучше с байпасом — для возможности его ремонта/замены без разрушения системы

Установка циркуляционного насоса позволяет регулировать скорость продвижения теплоносителя по трубам. Чем активнее движется теплоноситель, тем больше тепла он разносит, а значит, помещение нагревается быстрее. После того, как заданная температура достигнута (отслеживается или степень нагрева теплоносителя или воздуха в помещении в зависимости от возможностей котла и/или настроек), задача меняется – требуется поддерживать заданную температуру и скорость потока уменьшается.

Для системы отопления с принудительной циркуляцией недостаточно определиться с типом насоса

Важно рассчитать его производительность. Для этого, прежде всего, нужно знать теплопотери помещений/зданий, которые будут отапливаться. Они определяются исходя из потерь в самую холодную неделю

В России они нормированы и установлены коммунальными службами. Они рекомендуют использовать следующие величины:

Они определяются исходя из потерь в самую холодную неделю. В России они нормированы и установлены коммунальными службами. Они рекомендуют использовать следующие величины:

  • для одно- и двухэтажных домов потери при самой низкой сезонной температуре -25 о С составляют 173Вт/м 2. при -30 о С потери 177 Вт/м 2 ;
  • многоэтажные дома теряют от 97Вт/м 2 до 101Вт/м 2 .

Исходя из определенных теплопотерь (обозначаются Q) можно найти мощность насоса по формуле:

c – удельная теплоемкость теплоносителя (1,16 для воды или другое значение из сопроводительных документов к антифризу);

Dt – разница температур между подачей и обраткой. Этот параметр зависит от типа системы и составляет: 20 о С для обычных систем, 10 о С для низкотемпературных и 5 о С для систем теплого пола.

Полученную величину нужно перевести в производительность, для чего нужно разделить на плотность теплоносителя при рабочей температуре.

В принципе, можно при выборе мощности насоса для принудительной циркуляции отопления руководствоваться усредненными нормами:

  • с системах, обогревающих площадь до 250м 2. используют агрегаты производительностью 3,5м 3 /ч и создаваемым напором 0,4атм;
  • на площадь от 250м 2 до 350м 2 требуется мощность 4-4,5м 3 /ч и давлением 0,6атм;
  • в системы обогрева площади от 350м2 до 800м2 устанавливают насосы производительностью 11м 3 /ч и давлением в 0,8атм.

Но учесть нужно, что чем хуже утеплен дом, тем большие мощности оборудования (котла и насоса) могут потребоваться и наоборот – в хорошо утепленном доме могут потребоваться половинные от указанных величины. Эти данные – средние. То же самое можно сказать относительно создаваемого насосом давления: чем уже трубы и более шероховатая их внутренняя поверхность (выше гидравлическое сопротивление системы), тем выше должно быть давление. Полный расчет – сложный и муторный процесс, в котором учитывается множество параметров:

Мощность котла зависит от площади отапливаемого помещения и потерь тепла

  • сопротивление труб и фитингов (о том, как выбрать диаметр труб отопления читайте тут );
  • длина трубопровода и плотность теплоносителя;
  • количество, площадь и вид окон и дверей;
  • материал, из которого сделаны стены, их утепление;
  • толщина стен и утепления;
  • наличие/отсутствие подвала, цоколя, чердака а также степень их утепления;
  • тип кровли, состав кровельного пирога и т.д.

Вообще, теплотехнический расчет – один из самых сложных в области. Так что если хотите знать точно, какой мощности вам нужен насос в системе, закажите расчет у специалиста. Если нет – подбирайте основываясь на усредненных данных, корректируя их в ту или другую сторону в зависимости от вашей ситуации. Только нужно учесть, что при недостаточно высокой скорости движения теплоносителя система сильно шумит. Потому в данном случае лучше взять более мощное устройство — расход электроэнергии небольшой, да и система будет более эффективной.

Естественная циркуляция

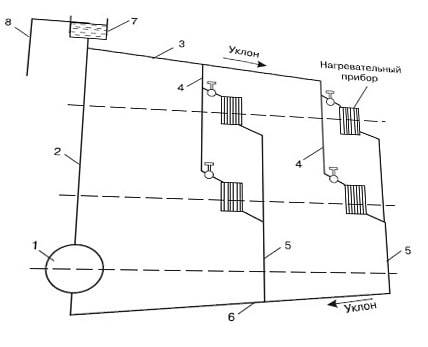

Примерная схема системы

Основным вопросом системы естественной циркуляции является вопрос, который определяет силу движения теплоносителя к отопительным приборам и обратно в котёл. Сила движения нагретого теплоносителя появляется по той причине, что теплоноситель нагревается в тепловом генераторе, тогда, как в приборах отопления данный теплоноситель остывает и его выдавливает нагретый теплоноситель. Другими словами, теплоноситель, который нагрелся в тепловом генераторе до определённой температуры, имеет меньшую массу, чем теплоноситель в холодном состоянии.

Итак, нагретая до нужной температуры вода поднимается по определённому направлению в главном стояке и распределяется трубной разводкой по всем отопительным приборам, то есть радиаторам. Через некоторое время теплоноситель в радиаторах остывает, отдавая своё тепло металлу, что делает его отяжелевшим. По специально подведённым трубам обратного направления остывший теплоноситель транспортируется обратно к нагревательному котлу, где своей массой вытесняет горячую воду из теплового генератора.

Такой цикл движения теплоносителя в отопительной системе будет повторяться до того момента, пока нагревательный котёл будет работать, вследствие чего теплоноситель будет циркулировать по трубной магистрали. Системы отопления с естественной циркуляцией имеют разную силу давления, что приводит к разной интенсивности циркуляции и нагрева отопительных приборов. Сила движения теплоносителя в отопительной системе зависит от разных плотностей и весов холодного и горячего теплоносителя.

Из этого можно сделать вывод, что давление в отопительной системе и сила движения воды зависит от общей разницы горячего и холодного теплоносителя. Другими словами, чем больше эта разница, тем больше сила движения теплоносителя в системе отопления, циркуляция теплоносителя в которой осуществляется естественным путём. Кроме всего прочего, давление в системе отопления и сила движения нагретого теплоносителя зависит от того, на какой высоте располагается отопительный прибор относительно генератора тепловой энергии.

Как правило, теплоноситель в простой системе отопления водяного типа нагревается до 95 градусов, тогда, как остывший теплоноситель имеет температуру не выше 70 градусов. Из таких показателей можно определить общее давление в системе отопления и силу движения теплоносителя к верхним и нижним отопительным приборам. Для того, чтобы визуально представить себе распределение между верхними и нижними радиаторами в системе отопления необходимо нарисовать некое подобие схемы.

По центру обозначаем нагревательный котёл, от которого идёт разводка к верхним и нижним радиаторам, замыкающаяся напротив самого котла. Проведя линию между верхними и нижними нагревательными приборами (радиаторами), мы получим границу перепада температуры от 95 до 70 градусов. Далее рассмотрим отопительный процесс.

Схема системы

Отопительный котёл нагревает теплоноситель, в нашем случае воду, который из-за образовавшегося давления начинает своё движение от одного отопительного прибора к другому. Когда теплоноситель пересечёт проведённую нами линию и отправится в отопительные приборы нижнего этажа, его температура будет значительно ниже, а из последнего радиатора и вовсе выйдет теплоноситель с температурой всего в 70 градусов. При осуществлении движения теплоносителя от радиатора к радиатору не стоит забывать о том, что часть температуры отдаётся и самим трубам, вследствие чего температура теплоносителя постоянно снижается.

Из этого можно сделать смелый вывод, что нагревательные приборы, которые находятся выше линии разделения системы будут нагреваться больше, чем те, которые располагаются на нижнем этаже.

Всё это приводит к тому, что использование данной отопительной системы для двухэтажных домов неактуально, ведь первый этаж будет постоянно холоднее, чем второй. Кроме того, при использовании двухтрубной отопительной схемы, когда радиаторы будут располагаться ниже самого котла или на одном с ним уровне, добиться правильной циркуляции теплоносителя без использования вспомогательных механизмов практически невозможно.

По этим очевидным причинам расположение нагревательного котла должно быть таким, чтобы приборы отопления находились на уровень выше самого котла. Для этого нагревательные котлы располагают в небольшом углублении, а систему отопления немного поднимают под определённым углом, чтобы добиться должного давления и правильной естественной циркуляции теплоносителя. Таких явных недостатков лишены стандартные однотрубные схемы отопления.

Основные виды гравитационной системы отопления

Различается 4 типа самоциркулирующейся конструкции с гравитационным течением теплоносителя. Выбор варианта зависит от требований хозяина по производительности отопления, материала строения, утепления дома и прочих нюансов.

Определяя, какое лучше делать водяное отопление в частном доме без насоса, требуется выполнить несколько расчетов, принять во внимание технические характеристики источника тепла, просчитать диаметр трубы и составить проект

Закрытая система

Принцип работы такой:

  • Нагрев теплоносителя приводит к вытеснению воды из контура отопления. Под воздействием повышенного давления жидкость перемещается в закрытый расширительный бак с мембраной.
  • В этом баке одна половина заполнена газом, вторая – пустая. Пустая половина заливается прогретым теплоносителем, что приводит к сжатию газообразного вещества.
  • Как только вода остывает, газ снова расширяется и выталкивает из бака воду.

Простое решение пока не набрало популярность, однако возможность полной автономности и поддержания оптимального давления в трубах – явные плюсы варианта, которые пригодятся хозяевам частных домов небольшой площади. Минус конструкции в повышении объема емкости при необходимости прогревать большие помещения, поэтому закрытая система в основном используется в домах площади до 40 м2.

Открытая система

Этот вариант отличается от закрытого лишь конструкцией расширительного бака. Схему можно увидеть в старых строениях, где бак установлен под кровлей или потолком жилого помещения. Емкость можно сделать самостоятельно, но при такой схеме есть риск завоздушивания радиаторов, что снижает эффективность работы системы. Кроме того, кислород в воде приводит к образованию коррозии, появлению дефектов внутри труб и быстрому выходу элементов из строя.

Двухтрубная система

Особенности конструкции:

  1. Прокладывается 2 трубы – одна для подачи теплоносителя, вторая для обратки. Подающий трубопровод соединяется входным отводом, обратный подводкой стыкуется с баком и батареей.
  2. Двухтрубная схема систем отопления частного дома с естественной циркуляцией обеспечивает равномерное распределение тепла по помещению.
  3. Нет необходимости добавлять секции батарей, расположенных далеко от бака, чтобы гарантировать прогрев комнаты.
  4. Для контура выбираются трубы меньшего диаметра, регулировать интенсивность подачи теплоносителя и уровень нагрева намного проще.

В 2-х трубной системе можно допустить некоторые отклонения от параметров уклона труб, причем это не скажется на скорости транспортировки теплоносителя. Выполнить работы по силам домашнему мастеру, ошибки в расчетах устраняются в процессе обустройства конструкции.

Однотрубная система

Это простая горизонтальная схема выкладки с одной трубой, которая подключена последовательным образом ко всем батареям. Подача носителя через верхний отвод – отток через нижний, таким образом, вторая батарея получает чуть более остывший носитель, третья – еще более прохладный. От крайнего радиатора обратка возвращается в бак для прогрева.

Обустроить такую самотечную систему не представляет труда, но если количество радиаторов более 3-5 шт., однотрубная система не является целесообразной. Даже если увеличить количество секций последней батареи, температура носителя слишком мала, чтобы обеспечить равномерность отопления.

К достоинствам схемы относят простоту монтажа, экономию средств, а недостаток наблюдается только при установке одной трубы в больших комнатах. Сформировать однотрубную схему в 2-х и более этажных строениях без насоса нельзя – велик риск допустить ошибку в уклонах трубопроводов, из-за чего теплоноситель не будет транспортироваться с нужной скоростью, и строение останется без отопления.

Ключевые узлы

  1. Котел: газовый, электрический или на твердом топливе

Каждый из них имеет определенные характеристики. От этих величин зависит объем жидкости, которую он способен нагревать, а также допустимое давление.

  1. Расширительный бачок

Используется в динамических системах замкнутого типа. Состоит из двух камер: в одной воздух, а во второй жидкость. Камеры разделены мембраной. В отсеке с воздухом есть клапан, через который, в случае необходимости, происходит стравливание. Основное предназначение – это регулировка перепадов давления в системе отопление.

  1. Электрический нагнетатель давления

Специалисты рекомендуют использовать насосы иностранного производства в ценовой категории не ниже средней.

  1. Приборы регулирования отопления
  2. Фильтры

2.3. Однотрубные системы отопления с естественной циркуляцией

Рис. 10. Однотрубная система отопления с верхней разводкой и естественной циркуляцией воды (вверху) и конструкции радиаторных узлов (внизу)

Однотрубные системы с естественной циркуляцией теплоносителя делаются только с верхней разводкой подающего трубопровода, в которой отсутствуют обратные стояки (рис. 10). По сравнению с двухтрубными системами однотрубные проще в монтаже, на их устройство требуется меньше труб и они выглядят более красиво.

Однотрубные системы отопления подразделяются на два вида.

По одной схеме – проточной, подающий стояк, как таковой, отсутствует, а радиаторы по высоте дома последовательно соединены друг с другом. Горячая вода подачи последовательно, сверху вниз, протекает через все радиаторы, начиная с верхнего, и в радиаторы нижних этажей поступает охлажденной. Поэтому на верхних этажах жарко, а на нижних – холодно. Чтобы как-то сбалансировать отопительный контур, в нижних этажах ставят радиаторы с большим числом секций. В проточной системе нельзя ставить регулировочные краны, так как при уменьшении или перекрытии крана у того или иного радиатора частично или полностью перекрывается весь стояк.

При такой схеме нельзя регулировать температуру воздуха в помещениях. Если дом двухэтажный, то невозможно осуществить пуск системы отопления только на одном этаже. Проточные схемы отопления были весьма популярны в середине ХХ века, когда основной целью была экономия труб. В настоящее время ее почти не применяют.

При другой схеме с замыкающими участками (байпасами), показанной на рис. 11, из стояка часть воды поступает в верхние радиаторы, а остальная вода направляется по стояку к радиаторам, расположенным ниже. Вода в такой системе остывает чуть меньше, а значит, меньше и разница между температурами на верхних и нижних этажах. Фактически это улучшенная проточная схема, в которой между трубами подключения радиатора сделан замыкающий участок – байпас.

Рис. 11. Схемы присоединения отопительных приборов в однотрубной и двухтрубной системах отопления

Диаметр трубы замыкающего участка делают на один размер меньше, чем диаметр труб подключения радиатора. В результате поступающий сверху теплоноситель разделяется на два потока: одна часть поступает в радиатор, другая через байпас – к нижним радиаторам. Если диаметр байпаса сделать таким же, как и трубы для подключения радиатора, то теплоноситель в радиаторе перестанет циркулировать, поскольку гидравлическое сопротивление в радиаторе будет больше, чем в байпасе. Ведь вода всегда течет там, где меньше гидравлическое сопротивление.

При установке байпаса с диаметром, равным диаметрам труб подключения радиаторов для балансировки отопительной системы, количество поступающей в прибор воды регулируется вентилями, которые устанавливаются на трубе подключения и байпасе. Таким образом, закрытием (открытием) вентилей на подающей трубе подключения радиаторов или байпасе можно регулировать поступление теплоносителя в радиатор или стояк. Например, можно полностью отключить радиатор и перенаправить весь теплоноситель в байпас и далее к нижним радиаторам на стояке или, наоборот, закрыть байпас и направить весь тепловой поток в радиатор.

Рис. 12. Схема системы отопления и горячего водоснабжения дома

В современных отопительных системах два вентиля, установленных на подающей трубе и байпасе, заменяют одним, называющимся трехходовым краном. В зависимости от положения закрывающей заслонки, трехходовой кран одновременно открывает путь теплоносителю в радиатор и закрывает поступление в байпас или, наоборот, закрывает байпас и открывает путь к радиатору. Такие краны могут снабжаться электрическим приводом, подключенным к специальному прибору – контроллеру. Контроллер измеряет температуру воздуха в помещении или температуру теплоносителя и отдает команду на трехходовой вентиль, который увеличивает или уменьшает подачу теплоносителя в радиатор, а остальной теплоноситель сбрасывает в байпас.

Как и в системах с двухтрубной разводкой, в однотрубной можно обеспечить тупиковое и попутное движение теплоносителя в обратной магистрали. При попутном движении все кольца отопительного контура становятся одинаковой длины и систему можно сбалансировать. При тупиковом движении делать балансировку температуры теплоносителя очень трудно, поскольку разбалансировка идет не только по длине колец, но и по высоте стояков, чем отличается от двухтрубных систем, где разбалансировка температуры была только по кольцам.

Перепады и их причины

Скачки давления свидетельствуют о неправильной работе системы. Расчет потерь давления в системе отопления определяется суммированием потерь на отдельных промежутках, из которых состоит весь цикл. Своевременное выявление причины и ее устранение может предотвратить более серьезные проблемы, которые приводят к дорогостоящему ремонту.

Если падает давление в системе отопления, это может быть вызвано такими причинами:

  • появление течи;
  • сбой настроек расширительного бака;
  • выход из строя насосов;
  • появление микротрещин в теплообменнике котла;
  • отключение электричества.

Как повысить давление в системе отопления?

Расширительный бачок регулирует перепады давления

В случае появления течи надо проверить все места соединений. Если причина визуально не выявлена, надо обследовать каждый участок по отдельности. Для этого поочередно перекрываются клапаны кранов. По манометрам будет видно изменение давления после отсекания того или иного участка. Обнаружив проблемное соединение, его нужно поджать, предварительно дополнительно уплотнив. В случае необходимости узел или часть трубы заменяется.

Расширительный бачок регулирует перепады вследствие нагревания и охлаждения жидкости. Признаком неисправности бачка или недостаточного его объёма является повышение давления и дальнейший спад.

К полученному результату следует добавить зазор в 1,25%. Нагретая жидкость, расширившись, вытеснит воздух из бака через клапан в воздушном отсеке. После того как вода остынет, она уменьшится в объёме и давление в системе будет меньше необходимого. Если расширительный бачек меньше необходимого, его следует заменить.

Повышение давления может быть вызвано повреждением мембраны или неправильной настройкой регулятора давления системы отопления. При повреждении мембраны надо заменить ниппель. Это быстро и легко. Чтобы настроить бачек, его нужно отсоединить от системы. Затем насосом накачать необходимое количество атмосфер в воздушную камеру и установить его обратно.

Определить неисправность насоса можно, отключив его. Если после отключения ничего не произошло, значит, насос не работает. Причиной может быть неисправность его механизмов или отсутствие питания. Нужно убедиться в том, что он подключен к сети.

Если возникли проблемы с теплообменником, то его нужно заменить. В процессе эксплуатации могут появляться микротрещины в структуре металла. Это устранить нельзя, только замена.

Почему повышается давление в системе отопления?

Причинами такого явления может быть неправильная циркуляция жидкости или полная ее остановка вследствие:

  • образования воздушной пробки;
  • засорения трубопровода или фильтров;
  • работы регулятора давления отопления;
  • непрекращающейся подпитки;
  • перекрытия запорной арматуры.

Как устранить перепады?

Воздушная пробка в системе не пропускает жидкость. Воздух можно только стравить. Для этого во время монтажа следует предусмотреть установку регулятора давления системы отопления – пружинного воздухоотводчика. Он работает в автоматическом режиме. Радиаторы нового образца укомплектованы похожими элементами. Они находятся вверху батареи и работают в ручном режиме.

Почему растет давление в системе отопления при скоплении грязи и накипи в фильтрах и на стенках труб? Потому что затрудняется проток жидкости. Фильтр воды можно почистить, вынув фильтрующий элемент. Избавиться от накипи и засорения в трубах сложнее. В некоторых случаях помогает промывка специальными средствами. Иногда устранить неполадку можно только путем замены участка трубы.

Регулятор давления отопления в случае повышения температуры перекрывает клапаны, по которым жидкость поступает в систему. Если это необоснованно с технической точки зрения, то устранить неполадку можно путем регулировки. В случае невозможности данной процедуры следует заменить узел. В случае выхода из строя системы электронного управления подпитки, ее следует отрегулировать или поменять.

Пресловутый человеческий фактор еще никто не отменял. Поэтому на практике случается перекрытие запорной арматуры, которое приводит к появлению повышенного давления в системе отопления. Чтобы нормализовать этот показатель, нужно просто открыть вентили.

Падает давление в системе отопления

Еще раз акцентируем внимание на том, что система отопления после запуска должна поработать несколько дней или даже недель. В системе растворен воздух, он постепенно выходит на автоматических воздухоотводчиках и при ручном обезвоздушивании радиаторов

Это приводит к потере давления. На первых порах частая подпитка системы отопления — нормальное явление. Если система работает больше месяца, а давление падает, то можно проверить такую версию. При неправильном расчете объема расширительного бака возможны скачки давления в системе отопления, в результате чего может срабатывать предохранительный клапан и сбрасывать воду, как результат при остывании — падение давления. Если с этим все в порядке, то тогда имеет место негерметичность системы, что мало приятно, нужно искать течь.

Циркуляционный насос

Должен располагаться так, чтобы была возможность естественной циркуляции, при аварийном отключении электричества.

Насос стоит на отводе от основной подающей трубы. В норме шаровой кран 1 на подающей трубе перекрыт, и работает циркуляционный насос, нагнетая воду в систему отопления.

Но когда происходит аварийное отключение электричества, то насос перестает работать. В этом случае открывают Кран Шаровой 1 и вода начинает циркулировать по системе самотеком, разумеется более медленно.

Но для перекрытия шарового крана 1 необходим человек! Поэтому обычно вместо него ставят обратный клапан с расширением. В таком обратном клапане гидравлическое сопротивление намного меньше, чем в классическом.

Плюсы и минусы самотечных систем

Реализация отопления с естественной циркуляцией

Такие системы очень популярны для квартир, в которых реализована автономная система отопления, и одноэтажных загородных домов небольшого метража (читайте подробнее о реализации систем отопления в загородных домах).

Положительным фактором является отсутствие в контуре подвижных элементов (в том числе насоса) – это, а также то, что контур замкнут (и, следовательно, соли металлов, взвеси и прочие нежелательные примеси в теплоносителе имеются в постоянном количестве), увеличивают срок службы системы. Особенно если вы будете применять полимерные, металлопластиковые или оцинкованные трубы и биметаллические радиаторы, она может прослужить 50 и более лет.

Они дешевле систем с принудительной циркуляцией (как минимум – на стоимость насоса) в сборке и в эксплуатации.

Естественная циркуляция воды в системе отопления означает сравнительно маленький перепад. К тому же и трубы, и отопительные приборы из-за трения оказывают сопротивление движущейся воде.

Исходя из этого, отопительный контур должен иметь радиус порядка 30 метров (или немногим больше). Разнообразные повороты и ответвления увеличивают сопротивление и, следовательно, уменьшают допустимый радиус контура.

Такой контур является высокоинерционным: от момента запуска котла и до прогрева помещений проходит достаточно много времени — до нескольких часов.

Чтобы система функционировала нормально, условно горизонтальные участки труб должны иметь наклон по ходу течения теплоносителя. Воздушные пробки (детально о них читайте здесь) в таком контуре все собираются в самой верхней точке системы. Там монтируют герметичный либо открытый расширительный бачок.

Закипает вода чаще в системе отопления самотечного типа. Например, в случае применения открытого расширительного бачка порой бывает недостаточно воды в системе, а также если трубы имеют слишком маленький диаметр или слишком маленький уклон (из-за этого уменьшается скорость теплоносителя). Также это может произойти из-за завоздушивания.

Скорость движения воды в самотечном контуре

Скорость воды в системе отопления определяется рядом факторов:

  • Напором теплоносителя.
  • Диаметром труб (чем меньше диаметр, тем выше сопротивление, поэтому лучше использовать трубы с большим диаметром).
  • Количеством поворотов и их радиусом, Оптимально – минимальное количество поворотов (лучше всего вообще по прямой, а если они все-таки есть – то с большим радиусом).
  • Запорной арматурой: ее количеством и типом.
  • Материалом, из которого выполнены трубы. Наибольшее сопротивление оказывает сталь: чем больше на ней отложений, тем выше сопротивление, оцинкованная сталь – меньше, полипропилен – еще меньше, поэтому диаметр полипропиленовых труб может быть меньше, чем стальных.
