Как работает такая система?
“Аквасторож” — это комплекс устройств, способных выявлять наличие протечек воды в доме и устранять их буквально в считанные секунды.
Работают такие системы следующим образом: на полу в местах вероятных протечек устанавливают специальные датчики, которые реагируют на значительное повышение влажности, т.е. на протечку.
Галерея изображений
Фото из
Самой распространенной аварийной ситуацией, наносящей ущерб и владельцам жилья и соседям, является затопление
Для того чтобы жизнь не омрачали значительные экономические потери и судебные разбирательства, нужно установить систему защиты от протечек
Затопления случаются из-за аварий в водопроводных сетях и из-за забывчивости пользователей, не перекрывающих своевременно воду
Даже если зальет квартиру, расположенную в первом этаже, урон будет значительный. Покупка и установка системы защиты обойдется дешевле
Система защиты от затоплений предотвратит массу негатива в частных жилых объектах и в офисных помещениях
Датчики обнаружения протечек при проявлении первых признаков передают сигнал для перекрытия подачи холодной и горячей воды
Входящие в систему защиты датчики обнаружения протечки устанавливаются возле приборов и узлов водопроводной и отопительной водяной системы
Комплект устройств защиты от потопов Аквасторож выпускается с проводными и беспроводными датчиками, которые в постоянном режиме отслеживает контроллер
Распространенная аврийная ситуация
Система защиты от потопов
Потоп в загородном коттедже
Зачем нужен Аквасторож в квартире
Отсутсвие защиты в офисном помещении
Устройство реагирования
Места расположения устройств фиксации
Проводной и беспроводной вариант
Сигнал с датчиков поступает на контроллер, который диагностирует опасную ситуацию и полностью перекрывает подачу воды на часть водопроводной системы, расположенную в квартире. Вода в системе иссякает, и протечка прекращается. Управление потоком водопроводной воды осуществляется с помощью особых шаровых кранов, установленных на входе водопровода в квартиру.
Система защиты от крупных аварийных ситуаций и мельчайших протечек избавит от необходимости проводить ремонт себе и живущим ниже соседям
Система более чем актуальна там, где большую часть времени жильцы отсутствуют, что не позволяет своевременно отреагировать на аварийную ситуацию. Такие автоматизированные комплексы стоят не дешево, но следует понимать, что ремонт собственного жилья и компенсация соседям за затопленную квартиру обойдется значительно дороже.
Некоторые предпочитают решение из серии “дешево и сердито”. Они просто перекрывают воду на стояке каждый раз, когда покидают квартиру. Не самый разумный вариант, поскольку ресурс запорного крана на такое обращение не рассчитан. Вскоре его придется заменить. Если верить отзывам тех, кто уже использует защиту от протечек воды аквасторож — это надежная и удобная система.
На этой схеме наглядно продемонстрирован принцип работы системы защиты от протечек «Аквасторож» от момента получения сигнала о протечки до срабатывания запорных механизмов проходит менее трех секунд (+)
Кнопки дистанционного включения/выключения системы
Возможность включать и отключать не только с контроллера, но и с других точек, реализуется при помощи специальных кнопок. Они есть двух типов — проводная и беспроводная. Располагают их обычно возле входной двери. Особенно удобно это для владельцев частных домов, у которых система защиты от потопа Аквасторож установлена в подвальном помещении.
Для дистанционного включения и выключения
Проводная кнопка очень похожа на обычный двухклавишный выключатель. Каждая клавиша подписана — «закрыть» или «открыть». При нажатии выполняется соответствующее действие. Если длительное время удерживать любую из кнопок, система перейдет в «спящее» состояние, перестанет отслеживать сигналы. Поставляется проводная кнопка дистанционного выключения Аквасторожа в комплекте с кабелем длиной 10 метров.
Беспроводная кнопка имеет одну клавишу. При нажатии в верхней ее части система открывается, в нижней — закрывается. При нажатии слышится звуковой сигнал. Аналогичный сигнал подтверждает выполнение команды. Эту кнопку можно использовать в качестве тестовой. Кладете ее на место, где планируете установить беспроводный датчик, проверяете насколько хорошо выполняются команды. Если осечек нет, можно в этом месте укладывать датчик.
Подключение
Когда все элементы системы расположены на своих местах, их необходимо подключить друг к другу. Соответствующие разъёмы контроллера (обозначены надписями) подсоединяются к управляющему устройству в необходимые клеммы. Беспроводные приборы уже прописаны в памяти контроллера. Их подсоединять не придётся.
Батарейный блок необходимо подключить к плате. Для этого на ней есть специальный разъём. Блок соединяется с основной частью контроллера. Для этого провода протягиваются через специальное отверстие. Если же система беспроводная, необходимо соединить батарейный блок с радиобазой. Затем их крепят к контроллеру. Вся работа занимает от 1 до 4 часов. Придерживаясь инструкции, это будет довольно просто.
Радиобаза
Это небольшой блок, который подключается к основному контролеру или любому другому периферийному устройству. Предназначен он для обслуживания беспроводных датчиков утечки воды. К одной радиобазе можно подключить до 8 датчиков. Они сканируются в постоянном режиме с малым интервалом. При невыходе датчика на связь в течение 10 минут, подается команда на закрытие кранов.
Дополнительный блок «Радиобаза» позволяет использовать беспроводные датчики
При установке беспроводных датчиков, их надо сначала прописать в базе. Для этого подносим датчик к базе, нажимаем на корпусе кнопку +1. Устройство записывает информацию о датчике в свободную ячейку энергонезависимой памяти. Так поочередно заносим в память все датчики. Чтобы при срабатывании не было проблем с идентификацией, лучше на корпусе ставить номера, а напротив соответствующего светодиода написать место установки датчика.
Характеристики радиобазы — модуля для обслуживания беспроводных датчиков затопления
В штатном режиме при питании через адаптер (есть сеть 220 В) сканирование беспроводных датчиков происходит практически непрерывно. При питании от батарей или аккумулятора, есть два варианта работы: активный и энергосберегающем. Выбор режима — за пользователем. Для перехода на энергосберегающий режим надо на радиобазе снять соответствующую перемычку. В этом случае тестирование будет происходить примерно раз в минуту, так что в случае аварии будет присутствовать некоторая задержка. Зато заряда трех батареек будет хватать примерно на 3 года. При активном режиме работы и непрерывном тестировании датчиков, батареи разряжаются гораздо быстрее.
Монтаж системы защиты от потопа «Нептун»
Рекомендуется следующая последовательность установки системы контроля протечки воды (затопления), согласно основной схеме соединения входящих в комплект «Нептун» элементов:
- разметка мест установки главного блока, датчиков и электромагнитных клапанов;
- прокладка монтажных проводов, согласно схеме соединения;
- врезка электромагнитного клапана;
- установка датчиков протечки воды;
- установка блока управления;
- подключение и наладка системы;
Перед началом установки представьте себе расположение всех частей комплекта контроля протечки воды и составьте схему его размещения
Важно убедиться, что при выбранной схеме установки Вам хватит длины соединительных проводов. В разделе «структура системы» представлен возможный план размещения комплекта контроля протечки воды в стандартной квартире многоэтажного дома
Установка датчиков протечки воды
Возможны два варианта установки датчика протечки воды. Вариант 1. Рекомендуется устанавливать датчики протечки воды в полу (врезать в плитку, покрытие) в местах наиболее вероятного скопления воды при протечках. Монтируются датчики в пол контактными пластинами вверх. Провод подводится в гофрированной трубке. Выступ датчика протечки воды над линией пола (3—4 мм) позволяет исключить ложное срабатываение.
Вариант 2. Если установка датчика протечки воды в пол невозможна, то рекомендуется уложить его на пол контактными пластинами вниз. Провод свободно лежит на полу. Точечные выступы на корпусе датчика не позволяют контактным пластинам касаться пола, что предотвращает ложное срабатываение датчика протечки воды
Важно, чтобы способ установки датчика и крепления допускал демонтаж датчика с кабелем в случае выхода его из строя
При подключении датчиков протечки воды к блоку управления обратите внимание на различную расцветку проводов в монтажных концах. Необходимо соединить концы провода в соответствии со схемой: красный провод — +U1; желтый провод к клемме IN; зеленый к GND, согласно маркировке на клеммном контакте блока управления
Установка блока управления
Блок управления системы контроля протечки воды (затопления) рекомендуется устанавливать в месте удобном для обслуживания и оповещения хозяев в случае протечки.
Напряжение питания на блок управления и электромагнитный клапан должно быть подано из силового шкафа и обязательно через УЗО (на 30 мА). К блоку управления подвести фазу и ноль. Электромагнитный клапан подключается к блоку управления специальным кабелем, входящим в комплект поставки.
1 — блок управления без внешней панели; 2 — датчики протечки воды; 3 — клапан электромагнитный нормально открытый; 4 — клеммные контакты; 5 — распаечная коробка
Перед установкой блока управления:
- подготовьте отверстие в стене для установки блока управления;
- подготовьте в стене углубление для проводов питания
220 В, идущих от силового шкафа (через УЗО);
подготовьте в стене каналы для укладки проводов от места установки блока управления до каждого датчика протечки воды и до каждого электромагнитного клапана; установите распаечную коробку в стене
Перед установкой блока управления:
- снимите пластмассовую крышку;
- снимите печатную плату, отвернув два винта;
- установите и закрепите монтажную коробку (корпус главного блока) в стене;
- выполните соединение проводов.
Установка электромагнитных клапанов
Подключение электромагнитного клапана к главному блоку необходимо производить специальным проводом данного комплекта, предназначенным для влажных помещений. Клапан обязательно заземлить. Реальный срок службы клапана 8—10 лет. Следует заметить, что клапан в открытом состоянии не требует потребления питания. В закрытом состоянии, потребление составляет 8 Вт.
Электромагнитные клапаны устанавливаются на вводе труб водоснабжения после ручных вентилей или шаровых кранов. Устанавливать электромагнитный(е) клапан(ы) вместо ручных вентилей категорически запрещается! Для продления срока службы рекомендуется установить в магистрали хотя бы простейшие фильтры
Подключение и проверка
Провода от датчиков протечки воды обрежьте по месту, зачистите проводники и соедините между собой, соблюдая расцветку. Подключите датчики к клеммным контактам блока управления.
Для подключения электромагнитного клапана используйте специальный провод из комплекта. Клапан обязательно должен быть подключен к защитному заземлению. Провод питания блока управления подключается в последнюю очередь.
Для бесперебойной работы комплекта контроля протечки воды рекомендуем не реже одного раза в три месяца очищать мягкой тряпочкой контактные пластины датчика протечки воды от пыли и жира.
Какую выбрать систему защиты?
Системы защиты от протечек выпускают многие компании, но в нашей стране наибольшее распространение получили Аквасторож, Аквастоп, Neptun и Gidrolock.
Аквасторож
Аквасторож — инновационная система защиты от протечки воды
В комплект поставки системы защиты от протечек Аквасторож входит
- Основной блок управления
- Датчики залива
- Два крана с приводами для холодной и горячей воды
- Внешний блок питания
Отличительной особенностью контролера является возможность его расширения. При этом устройство собирается подобно конструктору. Так, к примеру, добавив панель датчиков, можно увеличить их число до желаемого количества, докупив радиоблок, сделать из проводной системы беспроводную, а добавив модуль GSM, получать сообщения о протечках на мобильник. Впрочем, можно довольствоваться базовой версией и тем, что входит в комплект поставки.
Подключение проводных датчиков параллельное друг другу. Количество их может быть любым. Приятным моментом является бессрочная гарантия на датчики от компании производителя и возможность бесплатной замены трех датчиков, вышедших из строя.
Установка системы Аквасторож
В системе Аквасторож использованы шаровые краны с низким трением, для закрытия которых достаточно приложить незначительное усилие. Закрытие крана осуществляется с помощью металлической шестерни (в более ранних моделях шестерни были изготовлены из пластмассы), приводимой в движение электродвигателем, установленном на корпусе крана и подсоединенном к контролеру.
Для приведения двигателей в рабочее состояние и закрытия кранов необходим радиосигнал от блока управления, направляемый системой защиты от протечек при поступлении соответствующего сигнала от датчиков воды.
Датчик Аквасторож

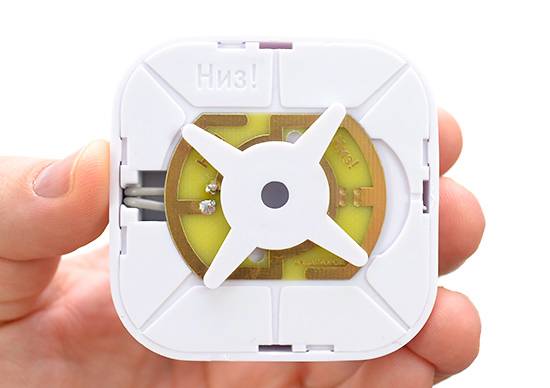

Устройство датчика достаточно простое и надежное: корпус и пластина с контактами изготовлены из стекловолокна, для защиты от коррозии контакты покрыты иммерсионным золотом. Для повышения надежности системы можно использовать датчик с защитой от обрыва провода, позволяющий контролеру более точно определять состояние датчиков и своевременно информировать о неполадках в системе.
Устройство датчиков Аквасторож
Датчик срабатывает только в том случае, если уровень воды выше 1 мм. Защитой от ошибочного срабатывания является зазор 1мм между нижней частью корпуса датчика и поверхностью пола.
Радиодатчик может быть установлен двух видов: простой, срабатывающий только при протечке и датчик-пульт, нажав на кнопку которого можно перекрыть краны в любое время.
Neptun
Система защиты от протечек Neptun это российская разработка, производство которой ведет компания Специальные Инженерные Системы.
Комплект системы защиты от протечек Neptun AquaControl
Принцип ее действия аналогичен принципу действия Аквасторожа: в комплект поставки также входит блок управления, два шаровых крана с сервоприводами и проводные датчики. Отличие состоит в том, что система работает только при постоянном подключении к сети электропитания напряжением 220 В.
Эксплуатация такой системы возможна только при наличии заземления розеток.
Устанавливаем датчики протечки
Проводковые датчики аквастоп устанавливаются с открытой и скрытой укладкой провода. Фиксировано и не фиксировано. Скрытая прокладка провода делается даже после ремонта, провода прокладываются в плинтусе или в шве кафельной плитки.
- провод датчика помещается в шов между плиткой;
донышко на полу фиксируется с помощью винта или двустороннего скотча;
на донышко закрепляется пластина;
Закрепляется пластина
и надевается декоративный пластиковый колпачок.
Пластиковый колпачок
Беспроводные датчики удобны так как им не нужны провода, они связываются с контроллером с помощью радиосигнала.
Датчики раскладываются в местах возможных протечек, и если нужно, закрепляются на полу двусторонним скотчем.
Установка датчика на полу
Недостатки системы защиты от протечек «Аквасторож»
К сожалению, идеальных систем не существует. У всех нас есть недостатки, и система защиты от наводнений Aqua Watchdog не исключение. Практически все минусы уже озвучены, но мы повторим их еще раз. Это позволит вам более четко их оценить.
- Пластиковый редуктор для электропривода в обеих версиях и с шестернями в версии Classic.
- Приложено небольшое усилие для поворота клапана электрического крана.
- Дополнительные уплотнения в шаровых кранах уменьшают трение, но снижают надежность системы – больше точек потенциальных утечек.
Специальная крановая конструкция
- Небольшое количество проводных датчиков, которые можно подключить к одному блоку. Разветвление веток – не лучшее решение.
- Необходимость установки дополнительного блока для использования беспроводных датчиков протечки воды.
Отключение кранов при потере сенсора подходит не всем. Но тут можно поспорить и каждый определяет для себя, хорошо это или плохо.
Как собрать и установить “Аквасторожа”?
Для того, чтобы собрать защитную систему от протечек “Аквасторож” с радио-блоком, требуется:
- Добавить дополнительный блок для батареек, для чего вставить провода в гнезда специального разъема и соединить оба блока между собой.
- Подключить плату с радио-базой в гнездо дополнительного блока с датчиками, предварительно отключив его.
- Подключить необходимое количество датчиков кранов и проводные датчики в предназначенные для этого гнезда.
- Установить внешний блок питания (при необходимости).
- Соединить вместе обе половинки контроллера.
Таким образом, контроллер полностью собран, теперь важно соединить его с системой водопровода и где нужно разместить датчики. Для этого потребуется:
- В наиболее подходящем месте поставить контроллер, закрепив его на специальной крепежной панели.
- Перекрыть поток воды в водопроводной системе.
- Установить специальные краны в подходящем месте, не забывая тщательно изолировать резьбу фумлентой.
- Разместить нужное количество радио-датчиков во всех опасных местах на полу.
- Подвести провода проводных датчиков к местам их установки. При этом, если необходимо, нужно просверлить стены, разрезать провод, после чего его снова соединить.
- Разобрать датчик, прикрутить к полу его площадку, установить на нее сам датчик и закрыть всю конструкцию крышкой.
На плате контроллера правее гнезда, к которому подключаются блоки питания, находятся гнезда для подключения нескольких проводных датчиков. Без контроля обрыва цепочки датчиков возможно подключить только к нулевому гнезду. Оно имеет соответствующую маркировку «0». Для остальных датчиков с контролем обязательно необходимы.
Так выглядят установленные на место запирающие механизмы системы защиты от протечек «Аквасторож»
Если монтаж защитной системы «Аквасторож» осуществляется на уже давно смонтированный и действующий водопровод, то придется воспользоваться паяльником по полипропилену. Необходимо вырезать кусок трубы после задвижки на входе в квартиру и установить туда кран.
На представленном рисунке изображена схема подключения системы защиты от протечек «Аквасторож», которая помогает разобраться в порядке подключения всех элементов системы к гнездам платы контроллера
Еще несколько правее расположены разъемы для подключения кранов, которые установлены в системе. Они все без исключения работают одинаково, поэтому выбирать можно произвольно. После того, как все указанные выше соединения подключены, требуется проверить работу всей системы, протестировать ее, налив воды к датчику и продолжать успешно использовать.
Существуют и другие системы защиты от протечек, но все они работают на одинаковых принципах и не более сложны в установке. Поэтому, приобретя любой прибор, вы можете быть спокойны за состояние своей квартиры даже при длительном отсутствии.
Датчики
Система защиты от протечек Aquastoro может быть оборудована проводными и беспроводными датчиками. Их можно использовать вместе или по отдельности. Любой из датчиков периодически проверяется системой на предмет его «присутствия». Если в проводных моделях обнаружен обрыв кабеля или успешное беспроводное соединение, контроллер закрывает краны.
В датчике любого типа устанавливаются два контакта при попадании в них воды, формируется сигнал тревоги. Кроме того, в версии «Аквасторож Эксперт» и при установке приставки «Звезда» на «Классик» на дисплее отображается датчик затопления. То есть вы знаете, где произошла утечка воды.
Особенности датчиков затопления AquaGuard
К нижней части датчика прикреплена металлическая пластина. Чтобы предотвратить окисление, поверхность пластины покрыта позолотой. От капель воды датчики защищены сверху декоративными крышками. Крестообразное пластиковое дно фиксирует металлическую пластину датчика. В его центре есть отверстие, через которое датчик можно закрепить саморезом в определенном положении.
Проводные
Проводные датчики считаются более надежными, потому что они подключаются к контроллеру через физическую цепь. Чтобы его сломать, нужно приложить усилие. Недостаток в их установке и необходимости скрывать провода. Если ремонт закончился, сделать это не так-то просто. В качестве альтернативы можно использовать плинтусы с кабельными каналами, заменив их традиционными плинтусами.
На базе проводных датчиков протечки воды «Аквасторож Классик» можно построить разветвленную систему контроля. Каждый из них можно подключить к следующему или нескольким датчикам, создав своеобразное «дерево». С одной стороны, это упрощает установку, так как требуется меньше кабелей, чем протягивание кабеля из каждого. Но с другой стороны, разрыв в начале цепочки отключит сразу всю «ветку». И найти именно то место, где произошел обрыв, возможно далеко не сразу.
Внешний вид проводных датчиков AquaGuard
Напряжение питания проводных датчиков составляет 2,5 В. Это напряжение не может быть опасным для человека. Выполнен в виде «таблетки» диаметром 53 мм и высотой 12 мм.

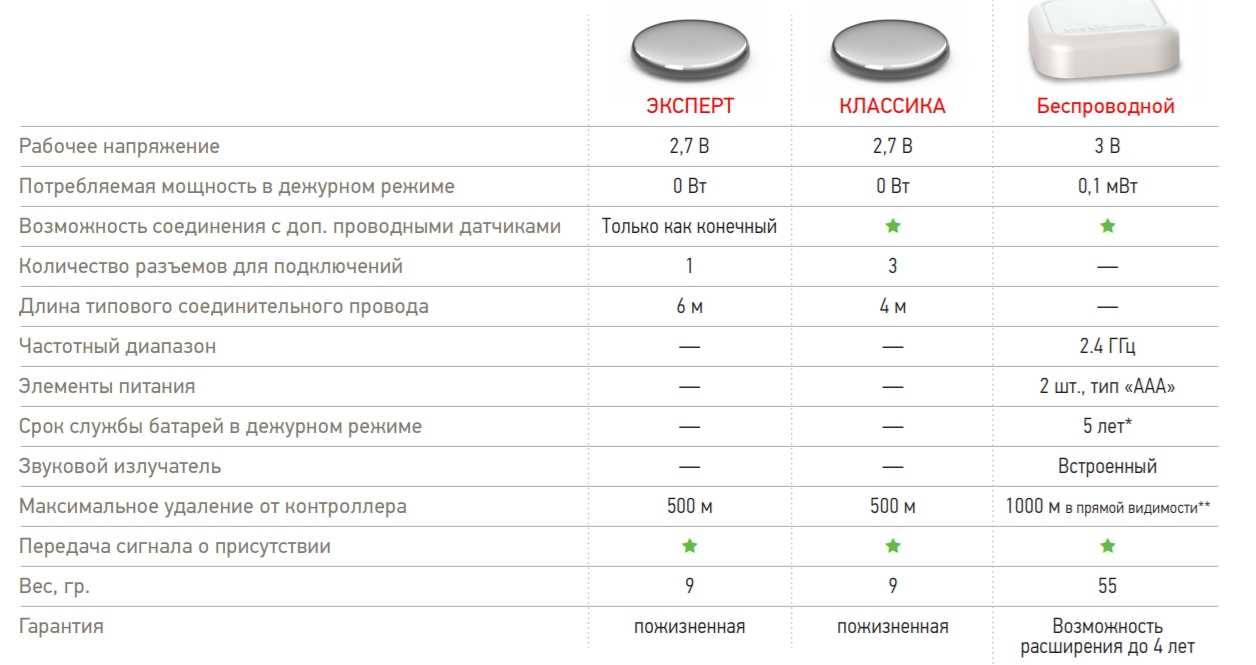

Проводные датчики AquaGuard выпускаются в следующих версиях:
- Классический. Пассивный датчик контроля протечки воды. В режиме ожидания потребление электроэнергии равно нулю. Его статус регулярно проверяется контроллером. Длина кабеля составляет 2 м и 4 м, максимальное расстояние – 500 м. Диапазон температур от – 0 ° C до +60 ° C.
- Эксперт. Имея такой же внешний вид и размеры, встроена дополнительная карта, которая проверяет состояние контактов и целостность линии к контроллеру. По результатам тестирования на контроллер отправляется либо нормальное рабочее состояние, либо сигнал открытия. Длина кабеля 2м, 4м, 6м, 10м, максимальное расстояние – 500м. Может работать при температуре от -40 ° C до +60 ° C.
На проводные датчики «Аквасторожа» компания предоставляет неограниченную гарантию. В случае выхода из строя (физическое разрушение не считается) его отремонтируют или заменит новым.
Беспроводные
Беспроводные датчики утечки воды AquaGuard скрыты в белом квадратном пластиковом корпусе. Сторона панели 59 мм, высота сенсора 18 мм. Помимо контактных пластин, в кейсе находятся три батарейки ААА и трансивер 2,4 ГГц для связи с контроллером. Помимо основной задачи – контролировать нехватку воды, датчик выполняет следующие функции:
- Обмен сигналами с контроллером.
- Следите за уровнем заряда аккумулятора. Когда оно падает ниже критического значения, он генерирует сигнал тревоги и передает его на контрольную панель.
- Имеет встроенную сигнализацию, которая включается при появлении воды на контактах. Так что определить место пропажи несложно.
Так выглядят беспроводные датчики воды
Максимальное расстояние датчика от контроллера до радиобазы составляет 1000 м, но это в условиях открытого пространства. При наличии препятствий (в том числе стен) дальность надежного приема намного меньше. Чтобы определить, «видит» ли контроллер беспроводной датчик в выбранном месте, вы можете выполнить тесты (заполнить контакты кнопки водой и следить за включением и выключением воды) или использовать радиокнопку.
Радиобаза и беспроводные датчики «Аквасторож»
Одним из самых востребованных считается модуль «Радиобаза», который позволяет использовать до восьми беспроводных (радио) датчиков. Если возникает необходимость в установке большего числа датчиков, то можно воспользоваться дополнительным модулем расширения «+12», который увеличит число беспроводных датчиков до двадцати.
Беспроводные датчики – дороже, чем проводные, но иногда без них не обойтись. Например, если ремонт в доме уже закончен и совсем не хочется, чтобы на полу лежали провода, или нет возможности провести провод в труднодоступное место. В этих случаях удобнее использовать именно беспроводные датчики.
В комплект «Радиобаза» входит два беспроводных датчика, один из которых может выполнять функцию беспроводной кнопки, с помощью которой вы можете удаленно открывать и закрывать краны.
Беспроводные датчики «Аквасторож» имеют простую и практичную конструкцию. Внутри герметичного корпуса расположена плата датчика и две “мизинчиковые” батарейки. Беспроводной датчик устанавливается на небольшую подставку, обеспечивающую зазор в 1 мм между чувствительной поверхностью датчика и полом.
Для обеспечения высокой надежности работы беспроводных датчиков в системе «Аквасторож» предусмотрена обязательная привязка датчиков и двухсторонний обмен данными. Это позволит не только избежать конфликтов с работающими, в других домах, аналогичными системами, но и позволит контроллеру опрашивать состояние удаленных датчиков и отображать их состояние на панели управления модуля «Радиобаза». Кроме этого, каждый датчик имеет собственный зуммер, благодаря которому пользователь сможет быстро найти датчик, на котором садятся батарейки или произошла протечка.
От одного комплекта алкалиновых батареек радиодатчик «Аквасторож» работает до 5 лет. Этого времени достаточно для того, чтобы вообще забыть про то, что у вас они где-то стоят. Узнать о состоянии батареек в беспроводном датчике можно по индикаторам на панели управления «Радиобаза». За 2-4 месяца до полной разрядки батареек на панели управления загорится индикатор, привязанный к конкретному датчику и индикатор, сигнализирующий о разряде батареек.
Радиус действия беспроводных датчиков «Аквасторож» достаточно большой (до 1000 метров в прямой видимости), но его фактическое значение зависит от конфигурации конкретного помещения, толщины железобетонных перегородок, перекрытий и возможных сторонних помех. Для того чтобы понять “добьет” ли беспроводной датчик до контроллера рекомендуется воспользоваться радиокнопкой. Для начала нужно убедиться в ее работоспособности рядом с контроллером. Далее переносим радиокнопку на предполагаемое место установки, кладем ее на пол и нажимаем на любую кнопку. Если вы услышите тройной пип, подтверждающий получение команды контроллером, то в данном месте установка беспроводного датчика возможна. Если ответа не последовало, то стоит попробовать выбрать другое место установки датчика. Более подробно варианты поиска правильного места установки беспроводного датчика и другая полезная информация описана в руководстве пользователя.
Особенности и отличия
Система защиты от протечек Аквастороз имеет особенности в алгоритме работы, есть и особые конструктивные решения. Насколько они нужны, хороши они или нет, решать вам. У каждого свои критерии оценки и рассмотрения ситуации.
Алгоритм работы
По сути, сам принцип работы остался прежним. При появлении сигнала с датчика о наличии воды контроллер подает сигнал на закрытие кранов. Параллельно генерируется звуковой и световой сигнал. Словом, это весь алгоритм работы. Но есть особенности, присущие Aqua Watchdog:
- Датчики постоянно опрашиваются. В случае «протечки» система закрывает краны.
- При обнаружении аварийного состояния крана – закисания, других неисправностей генерируется тревога (загорается светодиод) и прекращается подача воды.
При выходе из строя сети 220 В напряжение подается от автономного источника питания – 3 батарейки R14 (тип «С»). После разрядки батарей питание подается от встроенного ИБП. ИБП используется в качестве резервного источника питания в случае кратковременного (до 1 часа) отключения электроэнергии в сети, даже при отсутствии батарей. При этом система остается работоспособной в течение одного часа с возможностью управления всеми подключенными кранами. ИБП полностью заряжается в течение 15 минут от батареи или питания. Продолжительность работы от полностью заряженного ИБП составляет 1 час, после чего система запускает программу автоматического выключения и переходит в режим «сна».
Система защиты от протечек Aquastoro: принцип работы
- Регулируемая чувствительность сенсора (высокая и низкая). Иногда датчики выдают сигнал из-за того, что в окружающей среде повышается влажность и на контактах образуется конденсат. Регулировка чувствительности позволяет выбрать порог срабатывания для каждого конкретного устройства.
- Если датчики случайно затоплены (например, при принятии душа или мытья полов), воду можно принудительно включить на 60 минут. По истечении этого времени вода будет закрыта.
- В версии «Эксперт» используются интеллектуальные краны, которые самостоятельно контролируют положение заслонки и передают сигнал на контроллер. Провода от контроллера к ответвителям обрываются редко, но такие случаи бывают. В случае обрыва цепи питания на блоке управления вырабатывается специальный сигнал (горит светодиод), вода перекрывается.
- Во избежание закипания кранов контроллер закрывает / открывает их в принудительном режиме один раз в две недели.
Система защиты от протечек Aquastoro закрывает краны быстрее других. Но эта скорость отрицательно сказывается на пусковом усилии кранов – крутящий момент самый низкий. Для того, чтобы небольшой крутящий момент позволял движение амортизатора, была разработана система дополнительных уплотнений (два из тефлона и одно из эластичного силикона), которые минимизируют трение: шар вращается легче, чем обычные метчики. Это способствует тому, что они открываются / закрываются с небольшим приложением силы.
Безопасность и надежность
Еще одна сфера, в которой производители конкурируют, – это обеспечение безопасности и надежности системы. Безопасность понятна
Особое внимание нужно уделять там, где встречаются вода и электричество. В целях безопасности система защиты от протечек «Аквастороз» питается только напряжением 5 В
Это питание подается на отводы и на блок управления. На проводные датчики подается еще более низкое напряжение 2,5 В. Это делает систему безопасной. Есть и другие особенности:
- Три источника питания: блок питания с преобразователем 220/5 В; аккумулятор, три батарейки в контроллере. Могут быть установлены две дополнительные батареи. Все аккумуляторы в трех блоках обеспечивают работу системы в течение 9 лет (по желанию производителей).
- В качестве опции возможна установка кнопки дистанционного управления ответвителями (проводной и беспроводной). Он находится возле входной двери. Выйдя из квартиры или дома, можно отключить воду. Выпускается в двух версиях: проводной и беспроводной.
- Блоки с установленными аккумуляторами проверяют уровень заряда. При низком уровне срабатывает световая сигнализация. Это происходит заблаговременно – за 2-4 месяца до полной разрядки, поэтому есть время на замену.
- Если батареи не были заменены, перед окончательной разрядкой дается команда закрыть краны и система переходит в спящий режим.
По степени автономности лучшей считается система защиты от протечек Аквастороз. Тройное резервирование мощности поможет вам пережить длительные периоды перебоев в подаче электроэнергии. Даже при полностью разряженных аккумуляторах (всех) отводы закроются из-за разряда мощных конденсаторов.
