Датчик протечки воды: как грамотно смонтировать систему обнаружения потопа

Классификация систем защиты от протечек

Системы «антипротечка» классифицируют по следующим основным признакам:

  1. По количеству кранов с электроприводом в комплекте.
  2. По способу информирования о протечке.
  3. По способу обмена информацией между датчиками и блоком управления.

Как правило, количество кранов с электроприводом в комплекте должно составлять не менее двух. Это связано с тем, что краны должны устанавливаться стояках холодной и горячей воды. Количество кранов, в зависимости от выбранной системы, может быть увеличено

Суть информирования о протечке

Существуют следующие способы информирования о протечке:

  • Индикация на дисплее контроллера;
  • Индикация на дисплее, сопровождающаяся шумовыми сигналами;
  • Шумовая сигнализация, индикация и отправка сообщения.

Передача сообщений возможна в том случае, если система оснащена GSM-передатчиком. В этом случае происходит отправка SMS-сообщения на телефонный номер, который зашит в памяти устройства. Ввод номера телефона производится с пульта управления. При подключении системы к интернету есть возможности рассылки сообщений посредством GPRS-соединения.

Магнитоконтактынй датчик оснащен функцией GSM-оповещения на 6 телефонных номеров. Благодаря этому все жители дома или квартиры будут практически одновременно уведомлены о протечке

Информация, отображающаяся на панели управления, зависит от модели. Чаще всего выводится информация о наличии протечек, состоянии датчиков, уровне заряда аккумуляторов и батарей.

Передача информации между контроллером и датчиками

Сигналы от датчиков утечки воды могут передаваться на контроллер, как по проводам, так и по радиоканалам. В связи с этим принято различать проводные и беспроводные системы, ориентированные на предотвращение потопа.

В проводных системах передачи информации посредством проводов на датчик подается напряжение до 5 В. В случае сухой поверхности, ток отсутствует из-за большого сопротивления между контактами. В результате воздействия влаги происходит снижение сопротивления и возрастание тока.

По проводам на электроды датчика подается небольшое напряжение, однако из-за высокого сопротивления между контактами ток отсутствует. При воздействии влаги сопротивление падает и цепь замыкается

Для исключения ложных срабатываний нужно установить минимальный порог тока, при котором контроллер закроет электромагнитные клапаны. Это связано с тем, что сопротивление между контактами снижается при образовании пара или разбрызгивании воды, но его величина остается все же довольно высокой и не достигает минимальных значений, как в результате протечки.

Внутри каждого беспроводного датчика имеется схема сравнения тока, которая срабатывает при достижении установленного значения. Специальный передатчик постоянно измеряет сопротивление контакта и при затоплении незамедлительно посылает радиосигнал тревоги на приемник. Приемник и передатчик должны настраиваться на одну частоту.

Специальный передатчик фиксирует рост сопротивления на контактах датчика и подает радиосигнал тревоги, который принимает радиоприемник блока управления

Сигнал передатчика модулируется с тем, чтобы избежать ложных срабатываний из-за электромагнитных помех. Каждый из производителей применяет собственные принципы модуляции, в связи с этим беспроводные датчики контроля за протечкой воды не могут быть использованы в других системах контроля протечек.

Сравнение существующих систем

Чтобы сделать правильный выбор, стоит рассмотреть и сравнить комплексы по следующим параметрам:

  • безопасность;
  • надежность;
  • удобство системы;
  • гарантия.

Для сравнения и выбора, что лучше: аквасторож или нептун, или гидролок, представим характеристики в виде таблицы.

Название системыБезопасность комплексаНадежностьУдобство системыГарантия производителя
НептунПродукты Нептун не являются безопасными для человека, поскольку напряжение питания составляет 220В. Даже версия с источником в 12В является небезопасной для людей с кардиостимуляторами.При аварии для срабатывания крана потребуется 21 секунда. Батарейки, которые требуются для работы некоторых моделей комплекса, можно купить в любом магазине.

Кроме основного, присутствует бесперебойный источник питания.

Программа контроллера проходит самоочистку раз в месяц.

Комплектность системы – 2 датчика: этого недостаточно для организации полномерной защиты от протечки. Стандартная длина провода к крану – 1 м.Срок гарантии равен 3 годам.
ГидролокНапряжение, необходимое для системы, составляет 12В.Медленная скорость срабатывания автоматического перекрытия воды при протечке. Она равна 30 секундам. Краны выполнены из нержавеющей стали. Благодаря системе самоочистки краны не закисают и служат длительный срок.В комплекте поставляется 3 датчика – этого не хватит для организации защиты квартиры. Можно подключить большое количество дополнительных датчиков.Гарантийный срок составляет 3 года
АквасторожИмеет напряжение 5В. Это абсолютно не вредит человеку.Скорость срабатывания комплекса составляет 3 секунды.В комплекте 4 датчика. Проводные варианты легко можно превратить в беспроводные.Гарантия составляет 4 года. На проводные датчики она вообще пожизненная.

Интерфейс датчика протечки Xiaomi

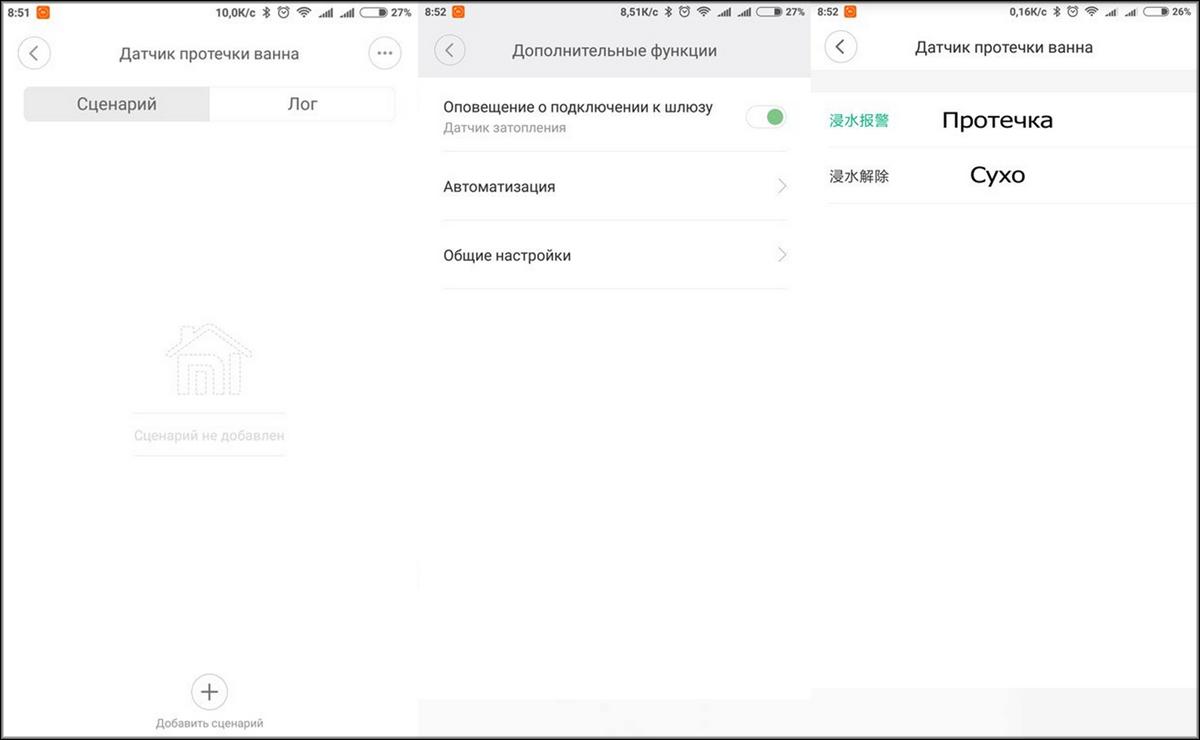

Интерфейс плагина, благодаря которому можно управлять прибором, отслеживающим утечку воды, содержит следующие вкладки:

  • «Сценарии», где находятся настроенные пользователем варианты реакций на триггеры;
  • «Лог», куда заносятся данные о срабатывании устройства.

В верхнем углу справа есть еще одна кнопка, благодаря которой можно перейти на вкладку «Дополнительные настройки». Здесь пользователю доступен переключатель, активирующий сигнализацию на шлюзе, если произошла протечка воды.

В случае срабатывания прибора на шлюзе появится красная индикация и оповестит о неполадках звуковым сигналом.

Прибор от Сяоми отличается надежностью и стабильностью, ложных срабатываний у этих девайсов практически не случается, потому рекомендуется оставить переключатель сигнализации в активном состоянии.

Вкладка «Автоматизация» предоставляет доступ к настроенным сценариям. «Общие настройки» дают возможность подобрать прибору новое имя в системе или же перенести группу устройств.

В условиях срабатывания у пользователя два варианта решения:

  • «Обнаружена утечка воды»;
  • «Неполадка устранена».

Даже если интерфейс русифицирован не полностью, разобраться в этом не составит труда.

При обнаружении утечки воды на смартфон пользователя приходит автоматическое уведомление. Дополнительно прописывать этот момент в сценариях не требуется.

Сяоми предлагает настроить звуковое оповещение шлюза, установив специальный рингтон, который будет относиться именно к протечкам. Для этого нужно отключить оповещение в «Дополнительных настройках» и добавить на шлюз дополнительный рингтон. Это делается во вкладке «Настройки рингтона». Можно выбрать одну из имеющихся настроек звука и подтвердить действие кнопкой «Добавить». Допускается даже запись с диктофона или мелодия из памяти смартфона.

Сценарий может выглядеть так:

  • выполняется условие — наличие протечки;
  • запускается инструкция — проигрывается звонок и включается подсветка.

Второй сценарий настраивается для ситуации, когда протечка устранена, при выполнении условия подсветка шлюза отключается.

Иные сценарии можно настроить самостоятельно по аналогии с описанными.

Классификация систем защиты

Комплекты защиты от потопа не новое явление и их достаточно много. При всей схожести принципа реагирования на прорыв воды, у этих систем есть ряд отличий.

Основные признаки классификации комплектов «антипротечка»:

  • сколько отсекающих кранов поставляются в наборе;
  • какие способы извещения;
  • как обмениваются информацией между собой датчики и блок управления.

Количество отсекающих кранов

Так, например, у наборов NEPTUN BUGATTI PROW и GIDROLOCK в комплекте по 2 перекрывающих шаровых крана

А у комплекта фирмы Аквасторож — «Классика» — лишь один кран.

Логично предположить, что кранов должно быть столько, сколько стояков для подвода воды в квартире. Но общее количество кранов может быть, и увеличено, в зависимости от характера помещения и от выбранной системы антипротечек.

По способу сигнализации

Способы извещения о протечке тоже могут различаться:

  • просто высвечивается индикация на световом табло контроллера;
  • та-же индикация, но сопровождается подачей громких шумовых сигналов;
  • комплекс из шумовой сигнализации + световой индикации + отправка СМС сообщения.

Понятно, что пересылка SMS-сообщений возможна, если у системы есть GSM-передатчик. А это очень удобно, если авария произошла в момент, когда хозяев нет дома. Или SMS-сообщение параллельно отправляется на телефонный номер аварийной службы или управляющей компании.

Если систему подключить к Интернету, то появляется возможность групповой рассылки извещений через GPRS-соединение.

По методу обмена информацией

В случае протечки датчики передают сигнал на контроллер. Способов передачи сигнала два — проводной или беспроводной (по радиоканалу).

В проводном варианте датчик находится под постоянным напряжением в 5 Вольт. В нормальном состоянии из-за огромного сопротивления между двумя контактами ток по цепи «датчик-контроллер» не проходит. При попадании влаги цепь замыкается и на контроллер приходит электрический сигнал.

Чтобы не пропустить ложные срабатывания, а это возможно в таких влажных помещениях как ванная комната, контроллер регулируется на минимальный порог проходящего тока. При превышении заданного предела и произойдет срабатывание системы «антипотоп».

В беспроводных схемах такой порог срабатывания  уже задан в самом датчике. Специальная микросхема непрерывно наблюдает за состоянием сопротивления между двумя контактами и, в случае тревоги, отправляет радиосигнал на приёмное устройство в контроллере. Понятно, что оба эти элемента системы работают на одной радиочастоте.

Но есть одна проблема.

Беспроводной небольшой датчик протечки воды может работать на больших расстояниях (до 200 метров). Но в разных системах от разных фирм используется свой принцип модуляции радиосигнала. По этой причине датчик контроля беспроводного типа из набора одной системы (например, GIDROLOCK) нельзя заменить аналогичным датчиком из другого набора (допустим, NEPTUN BUGATTI PROW).

Но лучшие производители таких систем сигнализации уже заранее дополняют комплект как проводными, так и беспроводными датчиками. Если каких-то датчиков будет не хватать, их всегда можно докупить.

Проводные датчики внезапной утечки воды более привлекательны из-за своей простоты и надежности. Но проводная система может нарушить дизайн помещения, поэтому возникает необходимость в скрытой проводке кабельных линий. Кроме того не всегда есть возможность чтобы подключался именно проводной датчик.

Состав и схема устройства типовой защиты

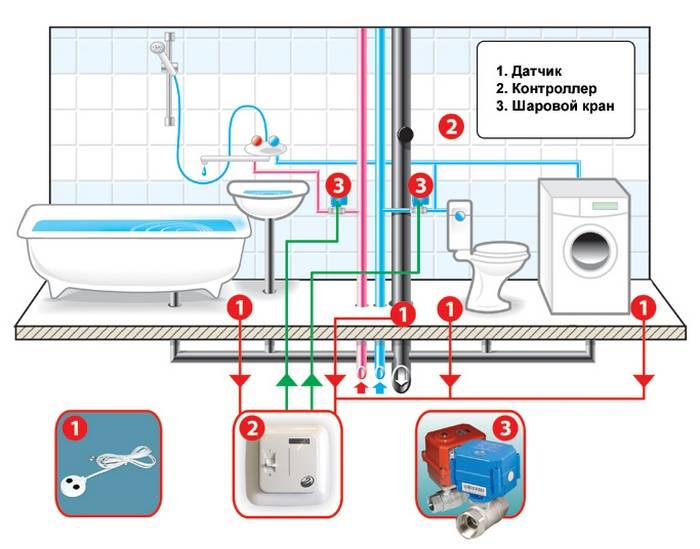

Стандартная комплектация включает в себя:

  1. Краны шарового типа с электроприводом, при помощи которых и реализуется функция блокировки потока воды в трубах. Задвижка прерывает подачу и сообщает о произошедшей аварии. Из минусов клинового способа перекрытия воды — необходимость установки крана на каждый трубопровод, а их диаметр может отличаться. Так, установка Нептун от протечек имеет размер клапанов от 1 до ½, Подробнее о доступных габаритах нужно уточнять в инструкции к конкретному устройству.
  2. Контроллер для управления. Отсюда поступает сигнал в краны для перекрытия воды, после чего отправляется уведомление владельцам санузла. Блок может подсоединяться к датчику проводным или беспроводным методом. Панель дает основную информацию о состоянии кранов и уровне заряда.
  3. Датчик. Бывает автономным или подключаемым к сети электроэнергии. Местом установки выбирается точка с риском утечки.

В качестве дополнения могут прилагаться передатчики для управления устройством на расстоянии через Wi-Fi или с возможностью оповещения о состоянии водопровода по СМС. Количество дополнительных функций напрямую влияет на стоимость защиты. Богатые комплектации встречаются у моделей с ценой выше среднего уровня.

Где расставлять датчики

Так как защита от протечек воды призвана защитить от потопа, расставлять датчики надо во всех местах, где появление воды наиболее вероятно. Очень часто бывает, что система сработала с задержкой именно по причине неправильно выбранного местоположения датчиков. Пока вода дошла до датчика, ее вылилось много. Основываясь на опыте владельцев, можно рекомендовать следующие места для установки датчиков протечки воды:

Под каждым гибким шлангом. Именно тут чаще всего возникают аварийные ситуации.
Под бытовыми приборами, использующими воду в процессе работы: посудомойка, стиральная машина

Обратите внимание: надо датчик подсунуть под устройство. Т.е

установить не рядом, а под ним.
В точках водосбора — самые низкие точки, куда вода поступит первой.

Проводные и беспроводные датчики — основа системы антипотоп

  • Под бойлером, котлом отопления, рядом с насосной станцией, в приямке где установлен насос.
  • Под батареей отопления, полотенцесушителем.
  • Рядом (под) с ванной, душевой кабиной, раковиной, унитазом.

При установке датчиков протечки воды, старайтесь расположить их так, чтобы вода попала на них в первую очередь. Например, чтобы контролировать кран на кухне, ставить датчик надо не под шкаф, а в шкаф — под сифон или где-то в этом районе. Если что-то случится с подводкой к крану, вода сначала будет в шкафу и лишь потом потечет под него.

Если контролировать надо протечки в бытовой технике — стиральной машине, посудомойке — ставьте датчики под технику. Не рядом, а непосредственно возле места подключения сливного шланга.

Самодельные сигнализации

Собрать своими руками простой бытовой электрический датчик, подающий сигнал при обнаружении протечки воды, может практический любой человек, хоть раз державший в руках паяльник, в любом случае, это будет дешевле, чем купить готовое изделие.

В качестве основного механизма использовалась пружина, а обычный кусок листа из школьной тетради использовался в качестве датчика протечки. То есть, при размокании он отпускал пружину, которая закрывала заслонку. Ниже показан такой механизм во взведенном состоянии и после срабатывания.


Взведенный механизм


Фото: сработавший механизм

Мы привели такое устройство в качестве примера, собирать его не имеет смысла из-за низкой надежности, громоздкости и, собственно, архаичности, да и установка такого механизма в современной квартире вызовет массу трудностей.

Сейчас есть масса простых, более элегантных решений, ниже представлена схема одного из них.


Электрическая схема: автономный сигнализатор протечки

Принцип, по которому работает этот звуковой автономный сигнализатор защиты довольно простой: как только вода замыкается контакт (датчик), срабатывает пищалка (бузер), и включается светодиод. Стоимость элементной базы будет существенно дешевле, чем цена готового датчика с подобным функционалом.

Достоинства данной схемы:

  • низкая стоимость элементной базы;
  • размер собранного датчика довольно миниатюрен, поэтому ограничений по месту его установки нет. В частности, такой датчик можно установить под ванной или трубой, на которую установлен хомут, чтобы убедиться в полном устранении течи;
  • правильно собранный датчик в настройке не нуждается.

Выбор системы «антипотоп»

Основные требования к таким системам однотипны:

  • безопасность;
  • гарантия бесперебойной работы;
  • мгновенное реагирование;
  • простота монтажа.

Есть еще некоторые нюансы при выборе такого рода систем:

  1. Учесть тип воды. Жесткая вода быстро откладывает отложения на стенках кранов. Поэтому нужна система защиты от протечек воды, у которой есть регулировка периодичности очистки. В блоке управления реализована возможность задать интервал закрывания/открывания запорных механизмов.
  2. Необходимо предусмотреть возможность аварийного питания блока управления.
  3. Если точек контроля много, то датчиков затопления может понадобиться и больше.
  4. Если в квартире есть несколько вводов воды, то нужна система с большим количеством сервоприводных запорных устройств.
  5. Датчик наличия большой воды не должен срабатывать на случайные брызги в комнатах.
  6. Чтобы не нарушать только что проведенный ремонт в доме, лучше выбрать беспроводные датчики на полу.
  7. Материал крана.
  8. Система СМС оповещения.
  9. Скорость срабатывания запорных устройств.

Напоследок можно посоветовать обратить внимание на проверенные бренды подобных систем:

  • Аквастоп;
  • Аквасторож;
  • АRMAControl;
  • Gidrolok;
  • Нептун (Neptun);

Что входит в систему защиты от протечек?

Распространенными системами, главная функция которых — защита от протечек, считаются Гидролок, Аквасторож или Нептун. Эти устройства действуют по одному и тому же принципу и содержат

  • датчики протечки воды,
  • контроллер,
  • шаровый кран с электроприводом диаметром ½, ¾, 1 дюйм.

В результате протечки обладатель такой системы уверен в предотвращении аварийной ситуации, и в том, что устройство вовремя подаст звуковой или световой сигнал.

Стоимость системы варьируется от 11 142 рублей до 20 921 руб., один датчик стоит от 728 руб. до 1309 руб. Цена радиодатчика – 2673 руб., контроллера – 4489—5198 руб., шаровый кран с электроприводом – от 4447 до 5550 рублей. Это цены на датчики протечки Нептун.

Датчики протечки воды

Несмотря на то, является ли датчик автономным, как у системы Гидролок (изготовитель гарантирует десятилетнюю автономность), или энергозависимым, как датчик протечки воды Нептун, все они безопасны, так как получают питание от низковольтного устройства. Потребители этой продукции уверены, что при влажной уборке или случайном контакте никто не получит удар током. Влагозащитный корпус предохраняет устройство от попадания воды внутрь, и предохраняет от короткого замыкания.

Датчик утечки устанавливается там, где наиболее вероятно попадание воды при аварийной ситуации:

  • Под ванной,
  • Под раковиной,
  • Перед стиральной машиной,
  • Перед посудомоечной машиной,
  • У душевого поддона,
  • Под батареей центрального отопления.

Для профилактики бесперебойной работы системы, и для проверки ее работоспособности рекомендуется протирать пластины этого элемента влажной губкой. Такую процедуру производитель советует проводить раз в 3 месяца.

Контроллер

Этот прибор монтируется там, где исключена возможность попадания на него воды, он — своеобразный пульт управления системы. Контроллер принимает сигнал о том, что произошла протечка воды, отвечает за питание датчиков, подает сигнал о чрезвычайной ситуации, если это предусмотрено его конструкцией.

Громкость сигнала, подаваемого контроллером, должна быть такой, чтобы его можно было услышать в других помещениях дома или квартиры, разбудить ночью спящего человека. В среднем, его громкость равна 80 децибелам (уровень звука, сравнимый с криком). Есть модели, в которых заложена громкость сигнала, равная 85 децибелам (звук работающего мотора мотоцикла).

После ликвидации аварии контроллер возвращается в исходное положение, и защита от протечки воды снова готова выполнять свои функции. Для возврата на исходную позицию достаточно нажать всего одну кнопку, предусмотренную конструкцией прибора.

Шаровый кран с электроприводом

Этот узел по сигналу контроллера блокирует систему отопления и водоснабжения, и вода уже не поступает в них до тех пор, пока протечка не будет устранена. Место монтажа такого крана – сразу же за вводными вентилями, до счетчика воды. Устанавливать электропривод шарового крана должен электрик, так как кран с электроприводом соединяется при помощи силового кабеля через распаечную коробку.

Эти затворы с электроприводом состоят из вентилей, соединенных с валом электромотора при помощи муфты или двух конических шестерней. Если произошло отключение электричества, кран трехходовой с электроприводом работает от аккумулятора. У некоторых моделей шаровых кранов предусмотрена возможность ручного управления (задвижки с электроприводом марки НС220В-Р).

Когда защита от протечки воды монтируется на автономные системы водоснабжения в частном доме, то установкой такого крана пренебрегают. Эту роль перекладывают на насос скважины, который отключается после того, как контроллером считан сигнал обнаружения протечки воды. Такое решение не оправданно, так как имеется риск поступления жидкости из гидроаккумулятора в протекающий водопровод.

Варианты самодельного изготовления

Если есть время, возможность и желание — можно изготовить датчик протечки воды своими руками.

Простейшая конструкция

Начнем с простейшего варианта.

На рисунке снизу показа принципиальная схема. Она совсем не сложная и доступная для самостоятельной сборки.

Собирается она на основе транзистора VT1 (BC515, 517 или 618).

Питание с батарейки на 9 В подается на транзистор VT1 и далее по цепи на простейший динамик В1 (пищалка).

Именно в этой схеме применена 9-ти вольтовая батарейка «Крона».

В качестве корпуса использована обычная мыльница.

С регулятором чувствительности

Если немного усложнить предыдущую схему, можно дополнить ее подстраиваемой чувствительностью. На схеме эту функцию выполняет переменный резистор РЭС60. Можно настроить на срабатывание при появлении пара или при полном погружении датчика в воду.

Как датчик большой протечки воды в обоих вариантах используется гетинаксовая пластина.

В этой схеме нет динамика. Ток от батарейки проходит через пластину. В нормальном состоянии цепь разомкнута, но, если вода замыкает контакты, то электричество поступает на транзистор РЭС60 (выполняет роль ключа), а от него идет на аварийный клапан.

Правила проведения монтажа системы против потопа

Защитный контур представляет собой конструктор, элементы которого соединяются между собой специальными разъемами. Простота сборки обеспечивает быстрый монтаж и интеграцию с системами «Умный дом». Перед установкой составляют схему расположения отдельных частей и проверяют соответствие длины проводов тому расстоянию, которое потребуется для подключения измерителей и кранов к контроллеру.

Порядок проведения работ включает в себя:

  • разметку точек монтажа;
  • прокладку проводов;
  • врезку кранов;
  • установку определителей протечки;
  • монтаж управляющего модуля;
  • подключение и проверку системы.

Внешний вид, установленного защитного контура системы.

Врезка шарового крана

Самым трудоемким этапом считается крепление шарового крана, что объясняется необходимостью его использования на разных типах труб. Водопровод перерезают в непосредственной близости от предварительно перекрытого вентиля воды. Затем снимают счетчик и закрепляют отсекающий клапан на кране, после чего возвращают в первоначальное положение счетчик воды и участки трубопровода.

Металлопластиковые элементы прижимают контргайкой, полипропиленовые конструкции соединяют пайкой или с помощью разъемных муфт. Для подключения шаровых кранов к распределителю блока питания используют выделенную силовую линию.

Установка датчиков протечки воды

Датчики располагают в местах возможной протечки, при этом особое внимание необходимо уделить переходу между коробом, где помещаются трубы. Это необходимо для того, чтобы при аварии вода попала на датчик, а не продолжала течь мимо него

Схема их подключения может быть как напольной, так и внутренней, при которой элементы врезают в материал покрытия. В первом случае пластину размещают контактами вниз и фиксируют двусторонним скотчем или строительным клеем. Такой вариант применяют в тех случаях, когда монтаж системы «антипротечки» выполняют после установки сантехнического оборудования.

Схемы подключения датчика протечки воды.

При внутреннем расположении устройства его контакты размещают на 3-4 мм выше уровня покрытия, что позволяет исключить срабатывание при случайном разбрызгивании воды или уборке. Соединяющий провод укладывают в гофрированную трубу, непроницаемую для воды. Производители гарантируют эффективность работы системы даже в том случае, когда определитель удален от управляющего модуля на 100 м.

Беспроводные аппараты монтируются на любой поверхности благодаря системе крепежа.

Правила монтажа контроллера

Аппарат размещают в нише или на стене рядом с электропроводкой и запорными вентилями. Блоком питания контроллера служит силовой шкаф, поэтому к устройству подводят фазу и ноль. Провода соединяют с помощью специальных клеммных разъемов, которые для удобства монтажа нумеруют и подписывают. Затем подключают определители протечки воды и приступают к диагностике.

Проверка работы системы

При включении модуля управления на его панели зажигается зеленый индикатор, свидетельствующий о готовности к работе. Если в этот момент намочить пластину датчика водой, свет лампочки изменится на красный, включится подача звукового импульса и отсекающие клапаны заблокируют пуск воды. Для разблокирования определитель протирают сухой тряпкой и перезагружают устройство. После проверки состояния контроллер будет готов к работе.

Преимущества умной системы

Если вы решили использовать блага системы защиты от протечек, то совсем нелишним будет узнать о преимуществах такого устройства:

  • Наличие у системы бесперебойного источника питания. Таким образом, защита от протечки полностью энергонезависима и может работать даже в том случае, если дома выключат свет. В момент включения электроэнергии в квартире батарея устройства постоянно работает в режиме «зарядка».
  • Шаровые краны обеспечивают надёжную защиту от протечки в любое время дня и ночи.
  • Все рабочие узлы системы потребляют от 5 до 12 В, что не представляет угрозы для человека. К тому же ток подается в систему периодически при включении сигнала.
  • Самоочищение шаровых кранов от солевых и известковых наростов происходит за счет периодического закрытия элементов.
  • Экономия семейного бюджета на потреблении системой электроэнергии. Всего 5-12 В и то только в момент открытия/закрытия кранов.
  • Все металлические элементы устройства выполнены из антикоррозионного сплава, что увеличивает срок службы приспособлений.

Монтаж умной защиты от протечки необходимо проводить строго по такой схеме:

  • Монтаж контроллера на выбранное место;
  • Установка запорных шаровых кранов (клапанов);
  • Монтаж датчиков (сигнализаторов) защиты от протечки на намеченные зоны и подключение их к блоку управления;
  • Подключение электропроводов шаровых кранов (клапанов) к блоку питания;
  • Тестирование подключенного устройства.

Общие принципы размещения

С монтажом системы Аквасторож по силам справиться даже человеку без опыта. Понадобиться выполнить несколько довольно простых шагов:

  1. Смонтировать электрокраны. Непосредственно в горячую и холодную трубы в месте за вводными вентилями. Нужно перекрыть вводные вентили, потом отсоединить от них водопроводную разводку, вставить электрокраны и вернуть недостающую часть разводки (технические подробности будут описаны далее).
  2. Установить контроллер. Там, где сухо, и доступ не затруднен, например, в сантехническом шкафу или в коридоре. Влажность в помещении не должна превышать 70%. Контроллер легко крепится посредством специальной пластины и двух саморезов к любой поверхности с просверленными отверстиями.
  3. Разместить и подключить к контроллеру датчики протечки. Установка проводных датчиков предполагает прокладку провода (для этого подойдут и швы в выложенной плитке), фиксацию донышка на полу с помощью винта либо двустороннего скотча, закрепление пластины на донышке, прикрепление декоративного колпачка. Беспроводные датчики не требуют ничего, кроме, разве что, закрепления двусторонним скотчем.
  4. Подключить остальные компоненты к контроллеру. Сначала электрокраны, затем батарейный блок.

Система защиты от протечек

Как работает система контроля протечек воды «СТРИЖ»

Модемы «СТРИЖ» устанавливаются в местах возможных протечек воды вместе с датчиком протечки. При этом модем может быть установлен в любом месте здания без ретрансляторов и проводов.

Количество модемов для установки не ограничено. Можно разместить столько контрольных точек, сколько необходимо, без установки дополнительного оборудования.

На трубопроводе устанавливается вентиль оснащенный электроприводом с подключенным модемом «СТРИЖ».

Как только датчик определит наличие протечки воды, контрольный модем отправит сообщение на сервер «СТРИЖ» через базовую станцию о детекции протечки. Сервер в свою очередь отправит команду на закрытие вентиля и сообщит об обнаруженной протечке диспетчеру через веб-интерфейс, а при подключении функции дополнительного оповещения продублирует по SMS или в Telegram Messenger.

Время срабатывания системы от момента обнаружения протечки до закрытия вентиля от 5 до 7 секунд.

Можно обойтись без дополнительных трат на вентили с приводом — при получении сигнала от модема, об аварии сообщается специалистам, которые направляются её устранять.

Радиомодем с датчиком протечки «СТРИЖ»

Модем «СТРИЖ» с одним или двумя датчиками протечки воды. Не требует никакого специального монтажа. Модем крепится на стену, другую вертикальную поверхность; датчик устанавливается в местах наибольшей вероятностью протечки.

Модем раз в сутки передает диагностическую информацию по LPWAN-радиоканалу 868 МГц на ближайшую базовую станцию. В случае срабатывания датчика, сигнал мгновенно передается в личный кабинет, по SMS или в Telegram.

Сам сигнал без помех передается из подвалов и стояков, а также из техэтажей.

Литиевая батарея 3,6В рассчитана на 10 лет автономной работы устройства. Никаких внешних источников питания не нужно.

Личный кабинет «СТРИЖ.Cloud»

Раз в сутки в личный кабинет приходит диагностическое сообщение от каждого модема о его исправности.

В случае срабатывания датчика протечки или неисправности модема, в личный кабинет мгновенно высылается тревожное сообщение. Оно дублируется по SMS и в Telegram.

ПОСМОТРЕТЬ ДЕМОВЕРСИЮ

Классификация систем защиты от протечек

Сигнализацию данного типа группируют по ряду признаков:

  • числу кранов;
  • форме обмена информации между определителями и контроллером;
  • методу оповещения о протечке.

Согласно стандарту, в комплект входит 2 шаровых клапана, которые устанавливают на стояки, при желании клиента количество устройств может быть добавлено. Приобрести всевозможные системы защиты от затопления можно в интернет магазине компании «КВАНТА+».

Схема системы протечки воды.

Типы моделей по способу оповещения

Схема передачи информации о протечке может включать:

  • индикацию на экране управляющего устройства;
  • цветовой и шумовой сигналы;
  • звуковую сигнализацию в сочетании с импульсами индикатора и отправкой сообщения.

Для этого аппарат должен быть оснащен передатчиком GSM. Информация поступает в виде СМС-сообщения на номер абонента, введенный в память прибора. Если система «антипротечка» подключена к интернету, появляется возможность рассылать сообщения с помощью технологии GRPS.

Проводные и беспроводные датчики

Сигнал от определителей утечки к контроллеру поступает по электрическим кабелям или посредством радиоканалов.

Исходя из этого различают 2 типа защитных комплексов:

  1. В первом случае для моделей установлен минимальный уровень напряжения до 5 Вт, что вызвано необходимостью защитить систему безопасности дома от ошибок при включении. Под воздействием влажности напряжение в цепи понижается, а сила тока возрастает.
  2. В беспроводном датчике установлен передатчик, который фиксирует изменения электромагнитного поля в цепи. При превышении допустимого уровня он создает сигнал, ретранслируемый приемником контроллера. Каждый производитель разрабатывает свою схему модуляции сигнала, поэтому такие детекторы нельзя использовать в иных устройствах «антипротечки».

Структура комбинированной системы защиты от протечки воды.

Где купить надежную систему защиты от протечки воды

В онлайн-каталоге Леруа Мерлен можно приобрести систему контроля протечки воды от таких торговых марок, как EQUATION и NEPTUN. Данная продукция отличается высоким качеством и надежной бесперебойной работой на протяжении долгих лет эксплуатации. Основная задача таких систем – контроль водоснабжения и своевременное оповещение владельца дома об утечке в результате прорыва труб. Данные комплексы способны существенно повысить уровень безопасности Вашего имущества.

Наш магазин предлагает купить отдельно датчики от протечки и полностью собранные системы, готовые к установке. Комплектация последних предполагает наличие:

  • электроприводных шаровых кранов;
  • датчика контроля;
  • управляющего модуля.

Принцип работы систем контроля от протечки воды, заказать которые можно на нашем сайте, заключается в следующем:

  • сигнал о затоплении поступает с датчика на контроллер;
  • электроприводные краны приводятся в действие, перекрывая поступление воды от стояка;
  • включается звуковое и световое оповещение о срабатывании установки.

Возможна интеграция дополнительных модулей, которые будут отправлять на мобильный телефон владельца СМС с информацией об утечке.

Системы от протечки воды по доступным ценам в Леруа Мерлен

Мы предлагаем большой выбор датчиков и систем контроля протечки воды по выгодной стоимости. Изделия просты в монтаже и максимально эффективны в работе. Чтобы купить интересующую модель устройства, добавьте товар в корзину и оплатите одним из предложенных способов. Доставка покупок осуществляется по Москве и другим городам России.

Принцип работы датчиков протечек

Говоря о блок схеме — все очень просто. Некий элемент фиксирует жидкость в точке его размещения, и подает сигнал в исполнительный модуль. Который, в зависимости от настроек может подавать световые или звуковые сигналы, и (или) дать команду на перекрытие задвижки.

Как устроены датчики

Поплавковый механизм рассматривать не будем, поскольку в домашних условиях он не эффективен. Там все просто: основание закреплено на полу, на шарнире подвешен поплавок, который при всплытии замыкает контакты выключателя. Подобный принцип (только механический) применяется в бачке унитаза.

Чаще всего применяется контактный датчик, который использует естественную способность воды проводить электрический ток.

Разумеется, это не полноценный включатель, через который проходит напряжение 220 вольт. К двум контактным пластинам (см. иллюстрацию) подключается чувствительная схема, которая фиксирует даже небольшую силу тока. Датчик может быть отдельным (как на фотографии выше), или встроенным в общий корпус. Такое решение применяется на мобильных автономных датчиках, работающих от батарейки или аккумулятора.

Если у вас нет системы «умный дом», а вода подается без всяких электромагнитных клапанов, именно простейший датчик со звуковой сигнализацией можно использовать в качестве стартового варианта.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
