Солнечные коллекторы для отопления

Востребованы ли гелиосистемы

Уже сейчас установлено более 160 млн.м2 этих панелей во всем мире. Лидируют Китай и Япония. Не отстают и некоторые европейские страны, где выработка тепла такими системами составляет около 5% от всей необходимой.

Пройдет не много лет и многие страны откажутся от газа и угля совсем. К примеру, в Украине, где тарифы достаточно высокие, такие системы устанавливают в больших количествах. Единоразовое вложение денег позволит получить энергонезависимость, пусть даже и частичную. И дело не только в экономии, такие установки экологически чисты и не загрязняют окружающую среду.

Преимущества этих систем

Альтернативных источников энергии сейчас много, это и солнечные панели, ветрогенераторы, тепловые насосы и тд. Однако именно солнечные коллекторы набирают все большую популярность, этому есть ряд причин:

  • Стоимость системы самая низкая из всех альтернативных источников , это обусловлено несложной технологией изготовления и монтажа.
  • Несложный монтаж , который можно сделать даже самому, обладая определенными знаниями и навыками.
  • Легкость в эксплуатации , не нужно никаких особых навыков чтобы следить за ними.
  • Низкая стоимость ремонта , все детали системы недорогие. Нет крупных узлов, требующих замены целиком. Ремонт можно выполнить самостоятельно, предварительно немного изучив устройство.
  • Универсальность . Гелиосистему можно использовать для нагрева воды и отопления, без дополнительных циклов преобразования энергии. Подобрать количество панелей можно исходя их конкретной необходимости.

Немного о недостатках


У любой системы есть недостатки и солнечные коллекторы здесь не исключение. Они занимают значительную площадь, одна панель занимает в среднем 2-3 м2. Эффективность их работы зависит от климатической зоны где они используются. Также они очень климатически зависимые, зимой их КПД минимально, при этом расходы энергии на обогрев максимально. Это делает солнечные коллекторы не очень эффективными для отопления. Как заявляют многие производители, они способны покрыть до 30% расходов на отопление.

Советы по монтажу

Несколько рекомендаций помогут увеличить производительность коллектора отопления:

  1. Ящик с радиатором лучше установить не жестко, а с возможностью поворота вокруг горизонтальной оси. Это даст возможность в течение всего сезона располагать его под прямым углом к направлению солнечных лучей. В этом случае обвязку выполняют гибкой подводкой.
  2. Для стравливания воздуха в нижнюю часть контура следует врезать вентили.
  3. Трубы с горячей водой необходимо утеплить.
  4. В ночное время доступ воды в бак во избежание теплопотерь следует перекрывать.

Не забудьте на вводе в аванкамеру (перед поплавковым краном) установить вентиль. При наступлении холодов его необходимо будет перекрыть, а систему – сдренировать.

Положительные и отрицательные качества коллекторов

Плюсы и минусы коллекторов

Как и любое другое устройство, коллектор обладает сильными и слабыми моментами

Это также следует принимать во внимание, так как благодаря им удастся определить – имеется ли необходимость монтировать гелиосистему или же выгоднее будет обойтись без нее

Главным положительным моментом данного устройства является их полная экологичность, так как они не способны нанести вред окружающей среде. Для нагрева теплоносителя не применяются процессы горения, во время эксплуатации нет никаких отработанных материалов, соответственно, в атмосферу не выделяется никаких вредных веществ. Такие системы идеально подойдут для людей, которые больны заболеваниями органов дыхания.

Несмотря на то, что стоит солнечный коллектор для отопления довольно-таки дорого, он представляет собой весьма экономичную конструкцию. Начать экономить можно уже на монтаже, если заниматься этим самостоятельно, но большинство специалистов советуют обратиться за помощью к профессионалам. В течение пяти лет коллектор в полном объеме возвращают свою стоимость и начинают работать на то, чтобы сохранить средства и ресурсы.

Если сравнивать такую систему отопления с твердотопливным или газовым котлом, то применение котлов значительно дороже, так как год от года горючее продолжает становиться все дороже и дороже, а за солнечную энергию платить вовсе не придется. В летний период, когда солнце постоянно на небосводе, эффективность солнечных коллекторов значительно превышает пользу от котла.

Гелиосистемы поглощают тепло даже  в случае, если в окружающей среде минимально освещение. Если конструкция будет собрана правильно, то даже в пасмурную погоду она станет давать нужное количество тепла.

Коллекторы представляют собой конструкции, совершенно не зависимые от подачи электрической или иной энергии. В некоторых регионах нашей страны солнце зачастую светит полгода, поэтому здесь можно и вовсе отказаться от использования исчерпаемых ресурсов типа газа или электроэнергии для отопления строения. Даже в случае, если наблюдаются периодические проблемы с подачей энергии, конструкция будет продолжать производить достаточное количество теплоты.

Гарантия на гелиосистемы составляет порядка 15 лет, однако здесь имеется ряд определенных нюансов: воздействие атмосферных осадков не является гарантийным случаем, поэтому следует тщательно продумать, как защитить коллектор от подобных поломок.

Главным отрицательным моментом гелиосистем является их стоимость. Одни из наиболее дорогих конструкций могут обойтись примерно в 10 тысяч долларов без установки и обслуживания. Производители говорят, что для установки такой конструкции не нужно получать никаких разрешений: в частности, для  монтажа в индивидуальном жилом доме, действительно не придется оформлять никаких документов. Для установки на крыше многоквартирного дома нужно будет получить соответствующую бумагу от жилищного управления.

Вследствие того, что в большинстве регионов нашей страны довольно холодно и пасмурно, такие изделия на сегодняшний день не отличаются популярностью. Однако за пределами нашей страны, где люди гораздо больше заботятся о сохранности окружающей среды, их можно встретить значительно чаще.

Методы защиты теплоносителя от критического нагрева

Правильный расчет мощности агрегатов, выполненный в соответствии с климатическими условиями и реальными потребностями в тепле, может несколько улучшить ситуацию с аварийностью вследствие закипания пропиленгликоля.

Для защиты от перегрева применяются следующие технические средства:

  • регулирующие клапаны;
  • сдвижные ролеты;
  • мембранные баки с расширителем;
  • теплоотражающие экраны;
  • перенаправление носителя в резервные теплообменники, такие как, бассейны, радиаторы и т.п.;
  • самоопорожнение термоколлектора.

Эти механизмы по-разному реализованы в трех видах современных фотоустановок: термосифонной, с принудительной циркуляцией антифриза и незакипающей. Последняя — самая передовая и эффективная, использует новейшие инструментарии, поэтому остановимся на ней подробнее.

Дополнительные расходы, связанные с эксплуатацией

Использование этого не подразумевает какого либо ухода или обслуживания, кроме как периодической чистки от загрязнения и снега зимой (если сам не оттает). Однако будут и некоторые попутные расходы:

Ремонт, все что можно поменять по гарантии, производитель без проблем заменить, важно покупать официального дилера и иметь гарантийные документы.
Электричество, его расходуется совсем немного на насос и контроллер. Для первого можно поставить всего 1 солнечную панель на 300 Вт и ее вполне будет достаточно (подойдет даже без аккумуляторная система).
Промывка змеевиков, ее нужно будет делать один раз в 5-7 несколько лет

Все зависит от качества воды (если она используется как теплоноситель).

Как сделать солнечный коллектор самостоятельно?

Для изготовления солнечного воздушного обогревателя, который будет работать зимой и летом потребуется:

  • рама из деревянных плашек с фанерным дном размером 150х150 см;
  • планки с сечением 2х4 см;
  • пленки изоляционная и рефлектирующая;
  • зачерненный лист металла;
  • сетка зачерненная;
  • лист поликарбоната с наклеенной УФ-пленкой;
  • 2 вентилятора;
  • 2 обратных клапана для монтажа на выходе из коллектора.

Как сделать воздушный солнечный коллектор для отопления дома своими руками:

  1. Фанерное днище размером 150х150 см раскроить на две части размерами 105х150 см и 45х105 см. Теперь эти части соединить между собой планкой.
  2. Выстлать полотно изоляционной пленкой со светоотражающими свойствами. Высверлить в днище снизу 2 дырки размером в 10 см для забора холодного воздуха из дома и 2 отверстия сверху того же диаметра для вывода теплых потоков воздуха из коллектора. В отверстия снизу впоследствии будут вмонтированы вентиляторы для затягивания потоков в коллектор, а на верхние потом установятся обратные клапаны для блокировки движения воздуха при отключенных вентиляторах.
  3. Фанерную конструкцию рамы нужно утеплить рефлектирующей и изоляционной пленкой. Это снизит теплопотери коллектора. Лучше всего подходит алюминизированная пленка, которая хорошо отражает тепловые лучи, поступающие от перегретого абсорбера.
  4. Абсорбером выступает лист металла, выкрашенный черной краской. К внутренней стороне абсорбера прибить сетку, которая нужна для изменения структуры воздушного потока, создаваемого вентиляторами. Вся конструкция прибивается к раме коллектора. Получается, что втянутый в коллектор холодный воздух из дома будет проходить вдоль сетки, прогреваться и становится однородным по температуре.
  5. Присоединить к вентиляторам питание, установить приборы в нижние отверстия. Мощность вентиляторов 14 Вт, этого достаточно для обеспечения поступлений на коллектор от 3 кВт/час.
  6. Для снижения теплопотери абсорбер закрывается листом прозрачного поликарбоната. Такие листы уже оклеены пленками для защиты от УФ-излучения.

Выглядит система на крыше следующим образом.

Но изготовленный воздушный коллектор можно установить на стену дома, для чего просверлить 4 отверстия, диаметр которых равен 10 см, затем установить гелиосистему. Это простейший вариант воздушного коллектора, который успешно применяется на практике и изготавливается с минимальными затратами, но есть вариант обустройства конструкции с помощью других подручных средств, например, как на видео ниже.

Как выбрать гелиоустановку для отопления и горячего водоснабжения жилого дома?

Выбор гелиосистемы является важным шагом, определяющим эффективность ее работы и вложения денег. Надо определить, какая нужна гелиосистема, цена и размер, тип солнечных коллекторов и прочие параметры комплекса.

Необходимо подобрать конструкцию и комплектацию системы, руководствуясь следующим критериями:

  • уровень солнечной активности в регионе;
  • количество тепловой энергии, необходимое для обогрева дома;
  • установить приоритет солнечной энергии в отоплении дома — либо гелиоустановка служит в качестве основной системы, либо как дополнение.

Определившись с главными факторами, можно приступать к выбору оптимального варианта конструкции и объема системы.

До 100 м2

Гелиосистема для отопления дома 100 кв. м. может служить основным источником тепловой энергии. Основной задачей станет правильный выбор конструкции солнечных коллекторов, чтобы имелась возможность получать максимальное количество тепла.

Необходимо произвести расчет с учетом этажности и конфигурации дома, количества солнечных дней в году, параметров теплоносителя в системе. Гелиосистема для отопления дома 100 кв. м., цена которой может составлять от 18 тыс. руб. до 180 тыс. руб. и выше, вполне способна обеспечить обогрев дома, если будут соблюдены все необходимые условия.

До 200 м2

Для дома площадью 200 м 2 гелиосистема может стать только дополнительным источником обогрева. Обычно пик использования таких установок приходится на осенний и весенний период, когда солнечного тепла достаточно, но потребность в обогреве дома существует.

Конструкционных отличий для таких систем практически не имеется, только накопительный бак является общим с основной отопительной линией дома. Специалисты утверждают, что использование гелиоустановок в весенний и осенний периоды позволяет снизить нагрузку на отопительные системы примерно на 30-40%.

5 Правила выбора

У всех видов таких устройств есть свои достоинства и недостатки

Выбирая подходящий для конкретных нужд коллектор, нужно обращать внимание на следующие нюансы:

  • Выгоднее всего размещать панели на южной стороне дома или с отклонением от неё на 30 градусов или менее. Если планируется круглогодичное пользование тепловым отоплением, лучше подобрать угол установки, равный географической широте местности.
  • Если поставить устройство вертикально, с него не придётся счищать снег, но КПД может значительно понизиться.
  • Перед тем как коллектор приобретён, нужно составить проект всей схемы отопления, а также предусмотреть оптимальный способ крепления к крыше. Нередко для этого требуются дополнительные каркасы. Желательно предоставить все работы по составлению планов специалистам в этой области.
  • Использование плоских моделей не всегда оправдано. Они куда более прочны, чем прочие разновидности, но при поломке их нужно менять целиком. Этот тип коллекторов может нагревать воду на 20−40 градусов выше температуры за окном.
  • Вакуумные коллекторы куда более хрупкие, чем плоские: отдельные трубки повреждаются довольно легко. Но, заменив одну колбу, можно полностью вернуть функциональность всему устройству, именно поэтому их ремонт требует меньших финансовых затрат. Зимой они куда эффективнее плоских, так как лучше собирают солнечную энергию и дольше её сохраняют.
  • Коллекторы с воздухом в качестве теплоносителя куда хуже прогревают дом, чем остальные варианты. Однако они отличаются долгим сроком службы и куда реже выходят из строя, практически не требуя ремонта.
  • У вакуумных коллекторов количество энергии, преобразованной в тепло, прямо пропорционально размерам их трубок. Лучше использовать трубки с шириной 6 сантиметров и длиной 2 метра. Если они будут уже и короче, это увеличит расход энергии. Чтобы производство тепла было более эффективным, внутри должна быть специальная вставка — прямая или в виде буквы U.

Следует также учесть, что мощность, указанная производителем, является номинальной и рассчитывается при ярком солнце, находящемся в зените. Ранним утром и вечером она будет падать, а ночью должна использоваться энергия, накопленная за день. Поэтому важна и мощность всей системы, и количество тепла, которое она сохраняет. Особенно это существенно для моделей с водой в качестве теплоносителя.

6 Самостоятельное изготовление

Так как солнечный коллектор стоит немало, многие люди принимают решение изготовить его своими руками. Это вполне реально, но требует точного следования всем правилам. Наиболее прост в изготовлении прибор, работающий на воде.

Сначала нужно изготовить корпус устройства. Можно использовать один из материалов, который есть в наличии: дерево, чёрный или цветной металл. Деревянный каркас — самый бюджетный вариант. Размеры стоит подбирать исходя из запланированного места установки и назначения прибора.

Затем внутрь корпуса кладут утеплитель, а сверху него — медную трубку в форме змеевика. Для увеличения КПД под трубку можно положить слой фольги. Она повысит температуру внутри корпуса, а также понизит теплопотери в нижнюю сторону коллектора.

Использование солнечных коллекторов может стать одним из лучших решений в выборе системы отопления для частного дома. Потратиться нужно лишь на планирование и на установку самого устройства, а дальше уже природа предоставит энергию для отопления. Это позволит существенно снизить общие затраты на обслуживание здания, к тому же будет эффективно в любое время года.

Плюсы и минусы солнечных коллекторов в системе отопления

Общие преимущества гелиосистем заключаются в возможности устройства автономного горячего водоснабжения и отопления дома. Срок службы конструкции составляет примерно 30 лет, а все расходы на покупку и установку окупятся через 5 лет максимум. Независимость от наличия электричества и экономия на покупке энергоносителей – дополнительные преимущества. В ходе работы системы нет никаких отходов и загрязнений. Она легко интегрируется в отопительный контур дома и может использоваться для обогрева теплиц, бассейнов и хозяйственных помещений. Систему можно оптимизировать под собственные нужды.

Плоский солнечный коллектор для отопления дома имеет следующие преимущества:

  1. Агрегат обладает высокой производительностью при приемлемой цене. Но это утверждение справедливо только для южных теплых регионов.
  2. Устройство может самостоятельно очищаться от снега.
  3. При эксплуатации в летний сезон КПД максимально высокий.
  4. Аналогичные агрегаты другой конструкции стоят намного дороже.

К недостаткам устройств можно отнести следующее:

  • Из-за конструкции преобразователя теряется большая часть тепловой энергии.
  • Во время работы в межсезонье (осень, весна) КПД агрегата невысокий.
  • Готовые конструкции очень сложно транспортировать и устанавливать.
  • Плоская конструкция значительной площади обладает большой парусностью, что повышает риск ее повреждения во время эксплуатации.
  • Ремонтные работы проводить очень сложно. К тому же потребуются значительные физические затраты.

Отдельно расскажем о преимуществах вакуумных солнечных коллекторов.

К числу их плюсов причисляют следующее:

  1. Если оценивать производительность и стоимость этих агрегатов при эксплуатации в умеренных и холодных регионах, то равных им нет.
  2. В сравнении с аналогами отличаются малыми тепловыми потерями.
  3. Коллекторы можно эксплуатировать при минусовых температурах окружающего воздуха.
  4. Прибор может вырабатывать тепловую энергию даже в пасмурную погоду, в утреннее и вечернее время, когда на поверхность не попадают прямые солнечные лучи.
  5. Конструкция легко транспортируется и монтируется.
  6. Надежность и долговечность.

К минусам вакуумных коллекторов можно отнести их дороговизну, а также строгие требования к расположению конструкции в пространстве относительно земной поверхности. В некоторых случаях на покупку всей гелиосистемы нужно выделить около 10 тысяч долларов.

Какие типы солнечных коллекторов существуют

Такие системы бывают двух видов: плоские и вакуумные. Но, по своей сути, их принцип работы схож. Они используют солнечное тепло для нагрева воды. Отличаются только устройством. Давайте рассмотрим принципы работы этих видов гелиосистем подробнее.

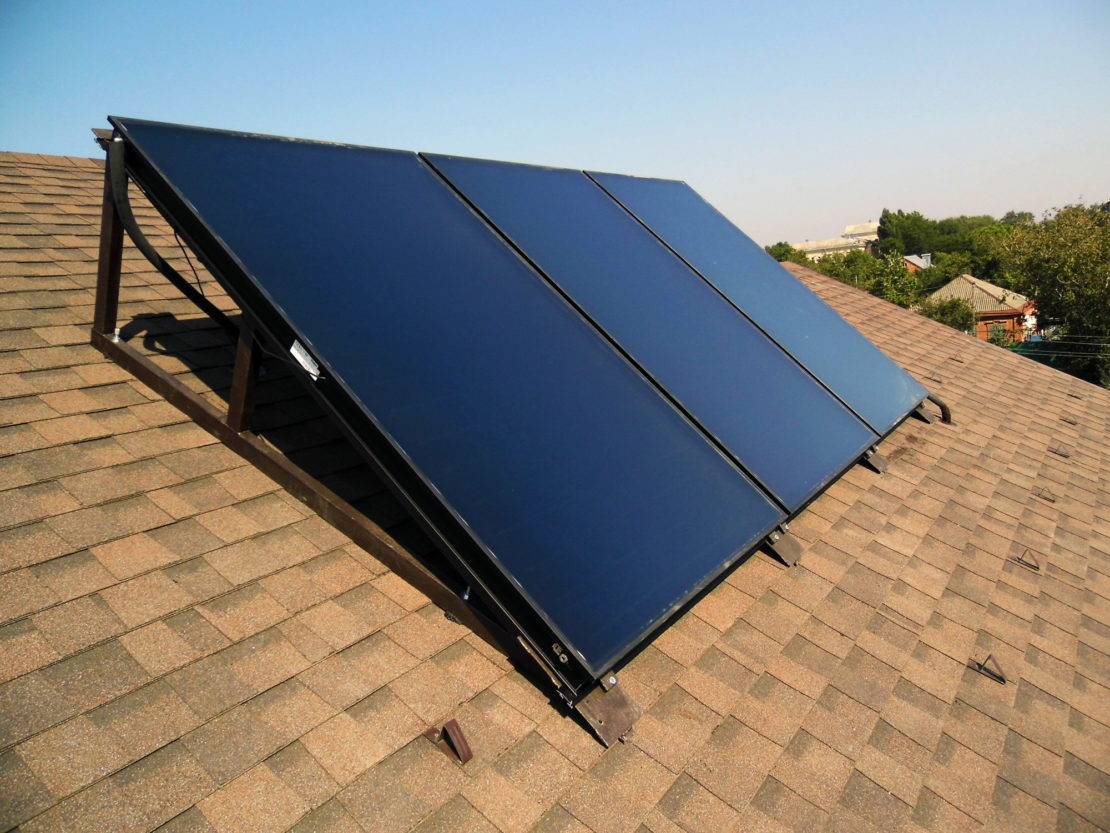

Плоские

Это самый простой и самый дешевый вид коллектора. Работает он следующим образом: В металлическом корпусе, который изнутри обработан высокоэффективным перьевым абсорбером для поглощения тепла, расположены медные трубки. По ним циркулирует теплоноситель (вода или антифриз), который поглощает тепло. Далее, этот теплоноситель проходит через теплообменник в накопительном баке, где передаю тепло уже непосредственно той воде, которую мы можем использовать, например для отопления дома.


Верхняя часть системы закрыты высокопрочным стеклом. Все остальные стороны корпуса утеплены изоляцией для уменьшения теплопотерь.

ДостоинстваНедостатки
Низкая стоимость панелей Низкой КПД, примерно на 20% ниже вакуумных
Несложная конструкция Большой количество теплопотерь через корпус

Из за своей простоты в изготовлении такими системы часто делают даже своими руками. Приобрести необходимые материалы можно строительных магазинах.

Особенности сборки систем с применением солнечного коллектора

В проектировании автономных систем для горячего водоснабжения и отопления на базе солнечных коллекторов следует всегда предусматривать наличие накопительного бака, который будет выступать в качестве аккумулятора тепловой энергии. Это связано с неравномерным как поступлением энергии, так и ее расходом.

Существуют следующие проверенные на практике схемы подключения в систему солнечного коллектора.

  • С естественной циркуляцией. В данной схеме накопительный бак располагается выше уровня солнечного коллектора.
  • Схема для отопления дома с участием солнечного коллектора.Интенсивность солнечного излучения зависит от географической широты. На северных широтах России его может быть недостаточно для обогрева помещения в зимних условиях. Наиболее эффективна его работа будет в паре с традиционным источником тепла, работающего на твердом топливе или газе. В представленной ниже схеме отопительный котел обозначен за номером 12.
  • Схема использования гелиоустановки для одновременного снабжения дома горячим водоснабжением и отоплением.

    Отличительной особенностью этой схемы является наличие дополнительной накопительной емкости. Ее необходимость вызвана разделением питьевой воды и технической, поступающей исключительно в систему отопления.

  • Солнечный коллектор как источник подогрева воды в бассейне.

    Солнечный коллектор позволяет поддерживать оптимальную температуру в бассейне в течение всего времени суток.

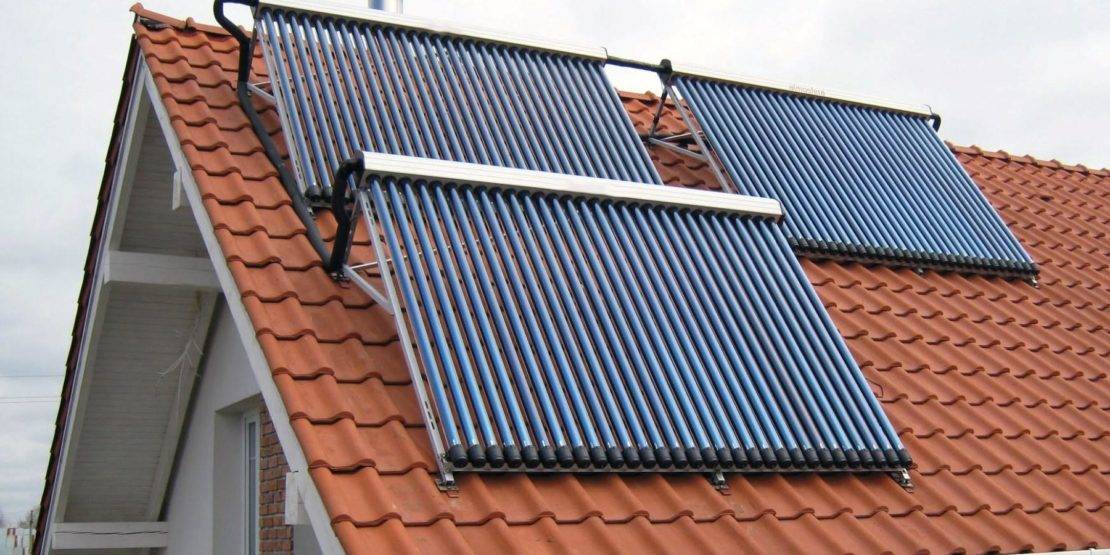

Вариант второй батареи коллекторного типа

По принципу работы коллекторы похожи на обычные солнечные батареи

Но их важное и принципиальное отличие — наличие тонкопленочных пластин, способных улавливать не только прямые солнечные лучи, но и рассеянный свет. При этом единственным вариантом, способным поставлять горячую воду в систему отопления на протяжении всей зимы, даже когда несколько дней висит плотная облачность, являются вакуумные модели коллекторов. Именно за счет вакуума сохраняется накопленное тепло

Именно за счет вакуума сохраняется накопленное тепло.

Покупая вакуумный коллектор, надо определиться с тем, как будет нагреваться вода. Есть модели прямого и косвенного нагрева. При этом первые считаются сезонными, так как накопительный бак находится в корпусе коллектора. Зимой их использовать нельзя, поскольку вода в таком коллекторе замерзнет.

Но можно построить отопительную систему на всесезонных коллекторных батареях. Такая система будет работать даже при сильном морозе, так как накопительный бак находится дома, а передача энергии от солнечных батарей производится при помощи незамерзающего теплоносителя.

Принцип действия

Для отопления жилого дома или иного объекта могут быть использованы все виды солнечных коллекторов, однако принцип их работы, вне зависимости от конструкции и вида теплоносителя, является единым.

Принцип работы солнечного коллектора основан на способности материалов поглощать энергию солнца в видимом и невидимом, человеческому глазу, диапазонах, в связи с чем, внутри данного материала, начинаются физические процессы, молекулы начинают быстрее двигаться, материал (вещество) – нагревается. Тепло выделяемое материалами, на которые воздействуют солнечные лучи, передается теплоносителя для последующего использования.

Подключение коллектора к отопительной системе

Тепло накапливается за счет использования теплоаккумулятора или буферной емкости, представляющей собой большой теплоизолированный бак, наполненный водой. В теплоснабжающей системе обустраивают два контура:

  • между солнечным коллектором и буферной емкостью;
  • между аккумулятором тепла и радиаторами.

В течение дня тепло, получаемое гелиосистемой, применяется для нагрева теплоносителя в буферной емкости, а ночью или в пасмурную погоду его задействуют для поддержания температурного режима в доме. Для горячего водоснабжения задействуют бойлер косвенного нагрева.

Постепенно вода в теплоаккумуляторе начинает остывать и тогда в батарее снижается температура. Поддерживать ее постоянный температурный режим способен узел смешения, в состав которого входит трехходовой термостатический клапан и дополнительный циркуляционный насос.

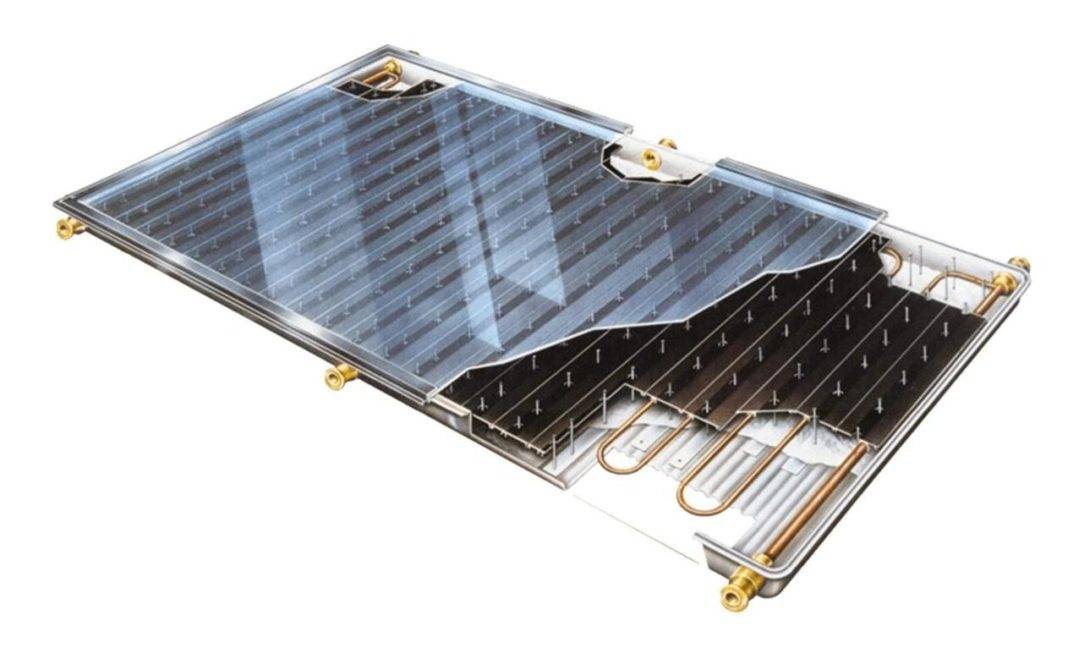

Принцип работы солнечного коллектора

Принцип работы солнечного коллектора

Чтобы конструкция функционировала наиболее эффективно, разработчики смогли совместить электричество и энергию солнечных лучей. Дело в том, что в зимний период солнце можно найти на небосклоне далеко не всегда. Из-за этого выходит, что данный обогревательный прибор не сможет функционировать в полной мере. Благодаря подключению к электрической сети осуществляется принудительная циркуляция теплообменника по системе, что делает затраты минимальными. Стоит отметить, что подобное устройство устанавливать рационально только в домах с большой площадью.

Некоторые специалисты утверждают, что гелиосистема окупается довольно долго, однако эта точка зрения ошибочна. Если сложить все средства, вложенные в данное оборудование и техническое обслуживание, то они вернутся приблизительно в течение трех-пяти лет. Чем регулярней его будут использовать, тем быстрее он окупится

Более того, необходимо принимать во внимание, что расходы на отопление с каждым годом становятся все больше и больше из-за постоянного роста тарифов

Расчет энергоэффективности солнечных батарей

При расчете необходимой площади солнечных батарей необходимо учитывать, что один квадратный метр такого оборудования даст в вашу сеть около 120 ватт. А теперь пройдитесь по своему дому и прикиньте, какую мощность имеют имеющиеся у вас бытовые электрические приборы и оборудование. Разумно будет также прикинуть, какую экономию электричества может дать замена некоторых устройств на энергоэффективные. После этого вы можете приступать к расчетам необходимого количества и площади солнечных батарей, стараясь учитывать время солнечной активности в вашей местности.

 Отопление частного дома от солнечной энергии

Кроме добычи электроэнергии из солнечной энергии – наше светило вполне может и обогреть ваш дом. Конечно, можно воспользоваться самым простым способом и подключить электрическую систему отопления к солнечным батареям. Но скорее всего это будет довольно неэффективно, особенно учитывая не очень большое количество солнечных дней в году на наших широтах.

Лучше всего будет комбинировать систему добычи электричества с помощью солнечных батарей и систему автономного отопления, основанную на нагреве солнечным теплом жидкости, поступающей затем в радиаторы отопления вашего дома.

 Принцип работы отопления на солнечной энергии

Ключевым звеном такой автономной системы солнечного отопления будут являться нагревательные коллекторы. Это специализированные устройства, которые с минимальными потерями передают солнечную лучистую энергию на теплоноситель, в качестве которого может выступать вода или специальный антифриз.

схема солнечного нагревателя

Немаловажным преимуществом такого высокотехнологичного подхода является то, что такая система будет эффективно работать даже в самых суровых климатических условиях, ее коэффициент полезного действия не снижается даже при низких отрицательных температурах на улице.

Такие системы, называемые также солнечными коллекторами отлично зарекомендовали себя, например, в северных районах Китая – в местности с весьма суровым климатом. При этом в тех регионах они устанавливаются даже на многоквартирных домах.

После нагрева в коллекторе теплоноситель обычно попадает в аккумулирующих бак, оснащенный отличной теплоизоляцией. Температура жидкости в таком баке сохраняется довольно продолжительное время. В случае, если в качестве теплоносителя используется обычная водопроводная вода, то, помимо отопления – такую жидкость также можно использовать для бытовых целей, например, для умывания или мытья посуды.

Что такое солнечные коллекторы

Данные приборы также называют гелиосистемами. Они предназначаются для аккумулирования энергии Солнца, используемой для подогрева воды. Применение солнечных коллекторов предоставляет возможность получения дополнительного обогрева. В результате их обладатели имеют горячее водоснабжение и теплоснабжение.

Солнечные коллекторы для отопления являются несложными установками, которые для нагрева воды задействуют видимый свет, и ИК излучение от небесного светила. Принцип их функционирования основан на поглощении тепловой энергии поверхностью, имеющей низкую отражающую способность.

Отличаются коллекторы от фотоэлектрических солнечных батарей более высокой эффективностью. Дело в том, что фотоэлектрические элементы способны преобразовать в электричество всего 15% энергии Солнца, а коллекторы утилизируют около 80%.

Главной проблемой, которая препятствует их использованию в качестве главного источника тепловой энергии для жилья, является непостоянная мощность данных устройств, что объясняется:

  1. Суточными изменениями степени освещенности, ведь в ночное время выработка тепловой энергии снижается до нулевой отметки. Кроме этого, для поддержания плюсовой температуры жидкости, перемещающейся через коллектор, нужны дополнительные затраты тепла.
  2. Различными погодными условиями. Если наблюдается плотная облачность, тепловая производительность устройств понижается.

Как выбрать необходимый тип отопительного коллектора?

Каждый из типов солнечных отопительных коллекторов имеет свои очевидные преимущества и явные недостатки

При выборе устройства стоит обратить внимание, что плоский коллектор является более прочной конструкцией, а вот вакуумные из-за наличия полых воздушных трубок очень чувствительны к внешним воздействиям. Однако в плоских коллекторах при ремонте замене подлежит вся система адсорбции, при поломке же одной из трубок вакуумного коллектора можно ограничиться только ее заменой

Воздушный коллектор, при всех своих недостатках является чрезвычайно простым устройством, и не критичен в воздействию низких температур. Он может работать даже лютой сибирской зимой.

Плоский коллектор идеален для нагрева воды в диапазоне от 20 до 40 градусов выше, чем окружающая температура, а от вакуумные устройства имеют более высокую степень нагрева теплоносителя. Таким образом в зимних условиях вакуумный коллектор будет более эффективен, да и просто возможен в использовании. Они также лучше сохраняют тепло при работе в пасмурную погоду и хорошо сохраняют тепловую энергию в холодных погодных условиях. Тем не менее общая хрупкость конструкции снижает срок службы вакуумных солнечных коллекторов, которые не дотягивают по этому показателю до плоских устройств. Последние при хорошем изготовлении могут прослужить в вашем доме от 15 до 30 лет.

Как выбрать гелиоустановку

Выбор вида гелиоустановки и ее мощности зависит от того назначения, для которого она предназначена и района проживания: количество солнечных дней в году и минимальная температура воздуха зимой. Так как в наших широтах зимой имеют место отрицательные температуры, то лучшим выбором будут двухконтурные установки с теплоносителем в виде незамерзающей жидкости.

Если с помощью гелиосистемы будет осуществляться только горячее водоснабжение дома, тогда потребуется установка меньшей мощности и соответственно меньшая площадь солнечного коллектора. Если же с помощью солнечной энергии предполагается и отапливать дом, то здесь мощность установки и площадь коллекторов должна быть значительно большей. Так площади солнечного коллектора 4-6 м2 будет достаточно, чтобы обеспечить на 50-70% горячее водоснабжение в доме. Площади 10-12 м2 уже должно полностью хватать для горячего водоснабжения и частично – для отопления.

Установка и ориентация

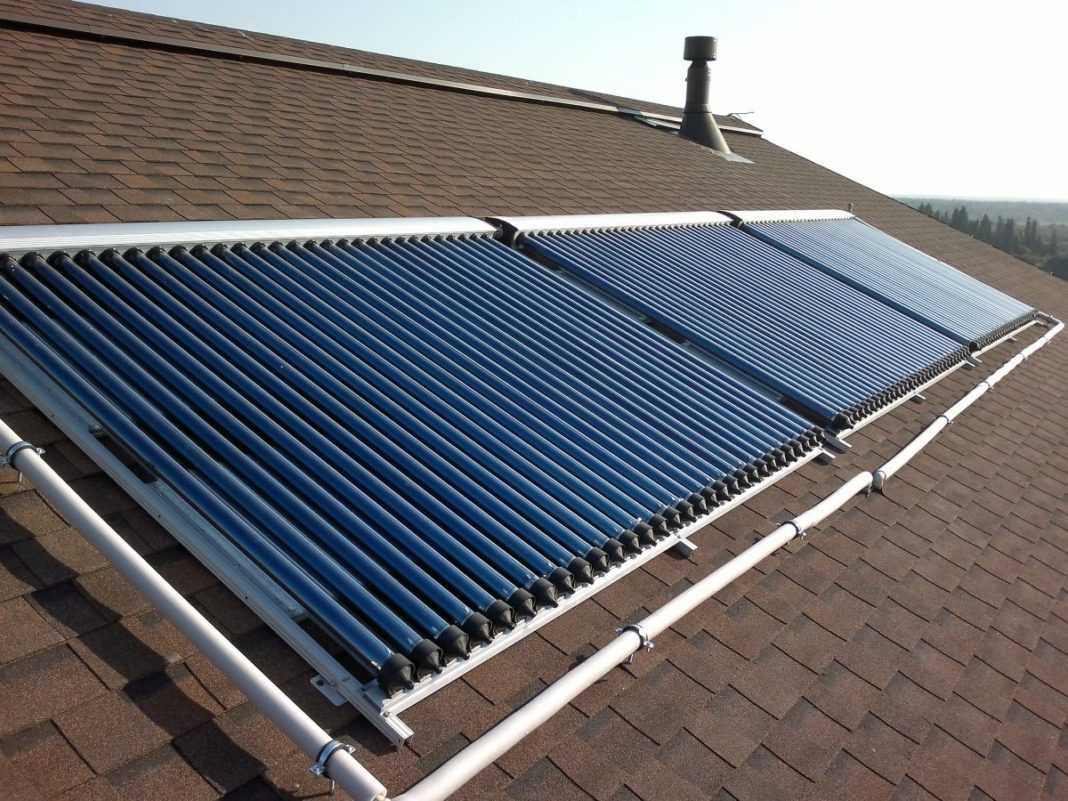

Солнечные коллекторы на крыше дома и перед бассейном

Солнечные коллекторы, в зависимости от их вида и площади, можно установить как на крыше дома, так и на открытой площадке возле дома, обязательно с южной стороны

Очень важное значение имеет и угол их наклона. Чем он ближе к значению 90° по отношению к солнечным лучам, тем лучше будет нагреваться теплоноситель в них

Наилучшим вариантом здесь были бы системы с автоматическим регулированием угла наклона. Но такие гелиосистемы имеют большую стоимость. Если же коллекторы закрепляются неподвижно, то они должны быть ориентированы на юг или максимально близко к этому направлению.

Срок окупаемости

Окупаемость гелиосистем зависит, как от самой их стоимости, так и он цены на традиционный виды энергии, которые используются для отопления в той или иной местности. Для Европы, где гелиоустановки пользуются наибольшей популярностью, срок окупаемости, в среднем, составляет до 5 лет. Для средней полосы России, а также сопредельных стран он будет, как минимум, в два раза больше. Хотя, учитывая постоянный рост цен на энергоносители, со временем, он будет сокращаться. При этом, необходимо учитывать, что даже используя гелиоустановки, как дополнительное отопление или для горячего водоснабжения можно экономить от 40 до 70% топлива других, традиционных видов.

Видео по теме:

Применение солнечных коллекторов

Устройство, преобразующее энергию солнечного света в тепловую энергию, называют солнечным коллекторам. Солнечный коллектор может применяться как в отопительной системе здания, так и в системе горячего водоснабжения. Согласно расчетным данным, применение данных устройств в системах теплофикации зданий и сооружений дает в среднем от 30% до 60% экономии энергоносителей (газ, электричество) ежегодно, а значит, удешевляет эксплуатацию здания. Расчетная самоокупаемость систем, использующих солнечную энергию, составляет в среднем от двух до пяти лет, в зависимости от цен на энергоносители.

Солнечный коллектор для отопления дома включается в систему теплоснабжения, являясь, по сути, подогревающим теплоноситель элементом, в то время как основные источники теплофикации (газовые или электрические котлы) круглосуточно поддерживают температуру подогретого солнечным коллектором теплоносителя на уровне, необходимом по технологическим или санитарным условиям.КПД систем альтернативного теплоснабжения выше в регионах с высокой солнечной активностью и в светлое время суток. Карта суммарной годовой солнечной радиации приведена на рисунке ниже.

Теплоносители для гелиосистем

Основным теплоносителем для систем теплоснабжения является вода. Однако ее применение в гелиосистемах ограничено температурой кристаллизации, составляющей 0оС, а значит применение воды в роли теплоносителя ограничивается климатическими зонами, где не бывает отрицательных температур. Кроме того, содержащиеся в воде соли засоряют поверхности нагрева накипью, а коррозионный агент – кислород – повреждает металлические части систем теплоснабжения и способствует разложению теплоносителя на составляющие элементы. Поэтому для гелиосистем был разработан вид теплоносителя, лишенный вышеперечисленных недостатков.

Основой такого теплоносителя является пропиленгликоль, смешанный с водой, прошедшей водоподготовку в виде деминерализации.

Кроме того, для уменьшения коррозирующего и разлагающего воздействия кислорода, в теплоноситель добавляют антиокислительные присадки, образование пузырьков газа в жидкости уменьшается добавлением пеногасителей, а стабилизаторы, добавленные в теплоноситель, помогают сохранять раствор химически однородным. Как правило, теплоносители для гелиосистем продаются уже в готовом виде. Концентрация пропиленгликогеля в них составляет от 40% и выше, что соответствует температуре кристаллизации от -30оС и ниже. Показатель кислотно-щелочного баланса (рН) для готового теплоносителя поддерживается в щелочной зоне (≥ 7,0) для уменьшения коррозирующего действия.

При эксплуатации теплоносителей гелиосистем не следует смешивать теплоносители от разных производителей, так как разные как по количественным, так и по качественным свойствам составы могут вступить в химическую реакцию, приведя гелиосистему в негодность.

Солнечная энергетика в условиях современного энергетического и экономического кризиса является одним из перспективнейших направлений технологий, направленных на сохранение невосполнимых ресурсов нашей планеты.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
