Солнечный коллектор для отопления частного дома: самодельная батарея

Виды

Существуют несколько разновидностей солнечных коллекторов:

Плоские. На сегодняшний день представители этой категории пользуются большой популярностью в сфере использования. Такая гелиоустановка состоит из листа платины, который окрашен в черный цвет. Этот лист заключен в металлический каркас, наружная сторона которого покрыта стеклом, для лучшего пропускания света. В устройствах этого типа сделано все, чтобы до минимума снизить показатель теплопотерь.

Стекло для таких конструкций изготавливается таким образом, чтобы содержание железа в нем было как можно меньше. Это способствует лучшему пропусканию солнечной энергии. Солнечная энергия проходит через стекло и нагревает поверхность коллектора, в котором движется теплоноситель. Далее, этот теплоноситель нагревается за счет платиновых пластин.

Коллекторы, которые аккумулируют солнечную энергию в гелиоустановках, по-другому еще называют абсорбирующими пластинами. Их производят не только из платины. Вместо нее могут быть использованы такие металлы, как медь и алюминий, которые отличаются высокими показателями теплопроводности.

Жидкостные. В установках такого типа в качестве теплоносителя используют жидкость. Теплообменники устанавливаются под абсорбирующим элементом, и прикрепляются к нему снизу. Они могут иметь вид змеевика, или отдельных параллельно идущих друг к другу трубок. Змеевик, конечно, является удобным вариантом, так как риск возможной протечки сводится к минимуму. Жидкостные гелиоустановки можно разделить на два подвида:

Разомкнутые. В таких системах в качестве теплоносителя используют воду. Она нагревается в установке, и направляется в бак, откуда она идет на пользование. Такими системами пользоваться неудобно, так как в период низких температур, вода замерзает, и может разорвать трубы.
Замкнутые. В системах этого типа роль теплоносителя играет не вода, а специальная незамерзающая жидкость. В установке, она нагревается от солнечной энергии, и поступает в теплообменник, представляющий собой бак, внутри которого имеется герметично закрытый бак для воды. Нагретая незамерзающая жидкость передает свое тепло воде, которая тут же нагревается и идет на пользование.

Воздушные. Если вода имеет ряд недостатков, такие как замерзание и вскипание, то использование воздуха в качестве теплоносителя поможет полностью исключить эти недостатки. Действительно, воздух не замерзает при низких температурах, и также не вскипает при высоких температурах. Благодаря этим плюсам, воздух является отличным теплоносителем. К тому же в воздушных гелиоустановках используются недорогие материалы, да и эксплуатационные работы проводятся очень легко.

В конструкцию солнечных гелиоустановок входят несколько коллекторов, роль которых играют металлические пластины. Между ними движется теплоноситель путем естественной конвекции (есть вариант, где используют вентиляторы). Затем нагретый воздух поступает в помещение. Минусом является то, что воздух является плохим переносчиком тепла.

Выбираем солнечный коллектор

Конструкция солнечного коллектора

Для эффективной работы отопления с помощью солнечной энергии рекомендуется установка коллекторов. Они представляют собой систему трубопроводов, по которым протекает теплоноситель. Для защиты и лучшего фокусирования солнечной энергии конструкция защищена прозрачной стеклянной панелью.

Для повышения эффективной работы оборудования в нем можно использовать различные типы теплоносителя, которые не изменят своих свойств под воздействием отрицательных температур

Это важно для регионов с холодной зимой. Кроме этого необходимо тщательно проанализировать предложения на рынке и выбрать оптимальную конструкцию

В настоящее время производители предлагают несколько способов организации отопления частного дома солнечными коллекторами:

Вакуумные коллектора. Оптимальный вариант для организации пассивной системы солнечного отопления. Характеризуются практически полным отсутствием тепловых потерь;
Плоские коллектора. Экономный вариант солнечного отопления. Представляют собой систему труб, защищенных прозрачным материалом. Чаще всего используются для горячего водоснабжения в летний период. Применение для комбинированного солнечного отопления требует учета графика температур в зимний период и тщательный выбор теплоносителя.

Выбор во многом определяется предварительными расчетами – требуемой мощности и периодичностью работы теплоснабжения. В качестве эконом варианта можно рассматривать возможность самостоятельного изготовления плоских коллекторов для отопления солнечной энергией своими руками.

Вакуумные коллекторы для отопления

Конструкция вакуумного солнечного коллектора

Одной из проблем эксплуатации солнечных радиаторов для отопления дома являются большие тепловые потери. Они обусловлены особенностями эксплуатации – панель должна находиться вне отапливаемого помещения для поглощения солнечной энергии. Для решения этого вопроса был разработан вакуумный солнечный коллектор для системы отопления.

Конструкция вакуумных коллекторов состоит из внешнего корпуса и внутренней системы стеклянных труб. Для лучшей изоляции трубопроводы отделены от внешней среды вакуумной прослойкой с разряженным воздухом. Фактически вся установка представляет собой большой прозрачный термос.

Специфика вакуумного солнечного коллектора в системе отопления заключается в следующем:

Использование в качестве теплоносителя специальной жидкости с низким порогом закипания. При этом происходит более эффективная передача тепловой энергии через теплообменник основному теплоносителю отопления – воде;
Нанесение на внутреннюю поверхность специального покрытия, увеличивающего поглощательную способность тепловой солнечной энергии;
Независимость работы от внешней температуры воздуха.

Для нормального функционирования системы потребуется обеспечить надежную теплоизоляцию теплообменника. Также следует утеплить трубопровод в местах прохождения через неотапливаемые помещения – чердак, кровельный пирог. Для расчета солнечного коллектора для отопления можно применять стандартные схемы. Но нужно учитывать, что его работа будет неэффективной при снижении температуры теплоносителя в контуре до +22°С.

Плоские солнечные коллекторы для отопления

Плоский солнечный коллектор

Для создания солнечной системы отопления частного дома с минимальными затратами чаще всего устанавливают плоские коллектора. Они отличаются от вакуумных упрощенной конструкцией. Однако при этом увеличиваются требования к их эксплуатации.

Плоский коллектор также имеет внутреннюю систему трубопроводов. Однако она изготавливается из медных или полимерных труб. Для защиты используется поликарбонат или каленое стекло. Внутренняя поверхность изолируется утеплителем – минеральной ватой или пенопластом. Под воздействием солнечных лучей происходит нагрев трубок и как следствие – повышение температуры теплоносителя.

Для плоского солнечного коллектора в системе отопления существуют жесткие эксплуатационные ограничения:

В качестве теплоносителя можно использовать только антифриз. В противном случае произойдет замерзание воды и разрушение трубопровода;
Для лучшей циркуляции при передаче тепла необходим монтаж насоса;
При температуре ниже -10°С эффективность работы системы сильно падает.

Из-за последнего фактора не рекомендуется организация теплоснабжение дома солнечной энергией с помощью плоских коллекторов в регионах с низкими температурами в зимний период. Поэтому чаще всего делают плоский солнечный коллектор для отопления своими руками для горячего водоснабжения летом, весной или осенью.

Гелиоустановки для систем горячего водоснабжения и отопления

Большое распространение и популярность приобрели именно солнечные коллекторы, которые применяются в качестве устройства для нагрева какой-либо жидкости (чаще всего, воды) с целью ее использования в системах горячего водоснабжения или отопления.

Другой вид оборудования для преобразования энергии солнца – батареи, которые принципиально отличаются от коллекторов тем, что сначала вырабатывают и аккумулируют электрическую энергию, а в дальнейшем ее можно использовать для хозяйственных нужд.

Но данный вид получения и переработки солнечной энергии требует приобретения дорогостоящего оборудования, главными конструктивными единицами которого являются фотоэлементы, что не всегда оправданно, особенно в регионах с небольшим количеством солнечных дней в году.

В отличие от них, солнечные коллекторы для нагрева воды или отопления дома имеют быструю окупаемость, особенно если изготовить их самостоятельно, так как в этом случае расходы составят лишь стоимость материалов, в число которых дорогие фотоэлементы не входят.

Использование солнечных коллекторов имеет очевидные преимущества:

снижение затрат на отопление и подогрев воды для системы горячего водоснабжения;
экологичность данного вида энергии.

Чаще всего использование коллекторов оправданно для использования в системах отопления небольших коттеджей или организации горячего водоснабжения в летний период в загородном доме или на даче. Оправдан солнечный коллектор для бассейна в качестве устройства для подогрева воды.

Объясняется это относительно невысоким КПД таких установок, который может значительно уменьшаться в пасмурные дни.

Поэтому для оптимизации расходов на отопление частного дома лучше всего использовать коллекторы совместно с традиционным оборудованием, которое изначально может быть рассчитано для этого, либо имеет возможности для переоборудования или согласования параллельного функционирования двух систем теплоснабжения.

Также стоит отметить, что, кроме регулярного обслуживания и очистки поверхности коллекторов от грязи и мусора, некоторые из них не предназначены для работы при низких температурах, поэтому перед началом зимы их нужно законсервировать, предварительно слив из системы теплоноситель.

Основные разновидности солнечных коллекторов

Солнечный коллектор представляет собой устройство, главной функцией которого является превращение поглощенной солнечной энергии в тепловую с целью ее дальнейшего использования для нагрева теплоносителя в системах отопления, в том числе и в «теплых полах» и ГВС дома.

КПД коллектора напрямую зависит от двух факторов: типа устройства и его площади, поэтому нередко для его монтажа выбирается крыша здания.

Солнечные коллекторы условно можно классифицировать, используя разные критерии. Прежде всего, они делятся по типу теплоносителя на:

водяные (жидкостные);
воздушные.

По уровню предельных температур коллекторы бывают:

низкотемпературными – предел до 50°C, средний показатель 35-45 °C;
среднетемпературными до 80°C;
высокотемпературными – более 80°C.

Последние чаще всего являются промышленными образцами, сделать их своими руками не представляется возможным.

Конструктивно солнечные нагреватели воды могут быть:

плоскими, которые могут быть как воздушными, так и жидкостными;
вакуумными, использующими в качестве теплоносителя воду или иной вид жидкости;
трубчатыми – бывают и жидкостными, и воздушными;
термосифонными, или так называемыми накопительными интегрированными коллекторами, главным отличием которых является способность не только нагревания жидкости, но и поддержания ее температуры определенное время.

Последний вариант является самым простым как по устройству, так и по сложности изготовления и представляет собой несколько теплоизолированных емкостей с водой, а нагрев жидкости происходит через стеклянные крышки баков.

Данный тип коллекторов можно считать и самым простым в обслуживании, так как для того, чтобы он работал, необходимо лишь периодически очищать крышку емкости, но использовать его в холодное время года невозможно.

Плоские воздушные коллекторы тоже довольно просты и имеют вид специальной панели в виде герметичной коробки с теплоприемником с подключенными воздуховодами, по которым движется и нагревается воздух.

Для повышения эффективности их работы требуется увеличение их площади, например, за счет использования нескольких панелей в одной системе, а также использование вентилятора.

Преимущества и недостатки солнечных коллекторов

Основные преимущества солнечных водонагревателей:

использование неиссякаемого и абсолютно бесплатного источника энергии;
уменьшается расход традиционных источников энергии — газа, нефти, угля;
возможность работы круглый год;
можно легко уменьшать или наращивать тепло, убирая/дополняя количество секций;
изменение цен на энергоносители не оказывают влияние на функционирование гелиоустановок;
надежная работа, удобная эксплуатация на протяжении длительного времени.

Главные недостатки:

стоимость собственно солнечного коллектора и его установки вместе с обвязкой со всеми дополняющими элементами обойдется в немаленькую сумму — это достаточно дорогое удовольствие:
обеспечить эффективную автономную работу солнечного коллектора удается далеко не всегда из-за непостоянного присутствия солнца на небосклоне, поэтому применение одного лишь коллектора без дополнительных источников энергии, не обеспечивает потребностей человека в тепловой энергии.

Обустройство системы отопления

Чтобы отапливать здание применяют бойлер на основе косвенного нагрева, подключаемый к коллектору. Кроме того, в качестве дополнительного источника тепла необходимо использовать котел. Он может быть как газовым, так и твердотопливным. Осенью и весной, когда добиться нужной температуры в контуре можно исключительно за счет солнечной энергии, котел можно будет не использовать.

Размер коллектора должен быть максимально большим. Это позволит применять его наиболее оптимальным образом. Размер коллектора должен равняться 0.4-0,45 от показателя площади отапливаемого здания.

Конструирование простых солнечных водонагревательных систем

С экономической стороны выгоднее сконструировать солнечный водонагреватель своими руками.

Простая конструкция

Для этих целей требуются баки, которые покрыты черной краской. К ним присоединяется водопроводная магистраль из дома. Из такой тары вода поступает в душ.

Водонагреватель для бассейна своими руками конструируется из корыта, труб для холодной воды и перелива, выпуска и вентиля. Для прикрытия тары используется прозрачная крышка.

Простые конструкции отличаются такими недостатками:

В облачную погоду емкость с водой не нагревается.
Ежедневно тару заполняют жидкостью. Нагретую воду аккуратно сливают.
Такое устройство располагают только в горизонтальном положении. Поэтому в определенное время КПД снижается.

Использование коллектора

Монтаж сконструированного собственными силами коллектора выгоднее с практической и экономической стороны. Но для достижения положительного результата требуется подготовка.

Конструирование приемника тепла

Дабы нагрев воды осуществлялся круглогодично, требуются:

Аккумулирующая тара.
Емкость для подпитки.
Коллектор.

Монтаж насосного оборудования выполнять необязательно. Для циркуляции теплоносителя теплоприемник устанавливают ниже бака. Тара подпиточная располагается выше, чем аккумулирующая. Емкость, в которую перемещается подогретая жидкость, уплотняют.

Вторая емкость комплектуется поплавковым клапаном, дабы система функционировала. К отведенному патрубку подводят трубу, через которую будет поступать холодная жидкость.

Дабы сконструировать нагреватель воды своими руками, используют:

Медные трубки.
Трубки из полимерных составов или пластика.
Плоские радиаторы из прочной стали.
Алюминиевые трубки.

Дабы сконструировать корпус для нагревателя, нередко применяют древесину, фанеру. Мастера конструируют солнечный коллектор из поликарбоната своими руками.

Если все сделано правильно, то можно получить такие преимущества:

Пользоваться такой системой можно даже при максимальной загрузке.
Период окупаемости сконструированного нагревателя минимальный.
Снижение затрат горючего.
Такая система быстро подготавливается к эксплуатации.

Изготовление солнечного коллектора своими руками

Одним из недостатков гелиоколлекторов промышленного производства считается их высокая стоимость. Действительно далеко не каждый имеет свободные средства, чтобы отдать их за наличие горячей воды у себя на даче. Вариант солнечного водонагревателя можно решить, изготовив его своими руками. Характеристики такого водонагревателя будут сильно уступать заводскому, но для того чтобы в условиях дачи умыться и помыть посуду, температуры и расхода воды вполне хватит.

Для изготовления солнечного коллектора своими руками подбираются материалы, которые лежат без дела в подсобном помещении или, в крайнем случае, их можно дешево купить в обычном хозяйственном магазине. Выигрыш в расходах по сравнению с покупкой промышленного образца весьма ощутимый.

Для самостоятельного изготовления в качестве прототипа берется плоский солнечный коллектор. Вакуумный коллектор частным порядком изготовить практически невозможно. Основной задачей в изготовлении самодельного солнечного коллектора будет подбор подходящих материалов для адсорбера — главного конструктивного узла, отвечающего за работоспособность устройства. Существуют варианты, где мастера из народа вместо дорогих меди и алюминия применяют дешевые подручные материалы.

Адсорбер из трубы гофрированной нержавейки.Нержавейка в таком виде легко гнется в любых направлениях, что важно в изготовлении змеевика адсорбера. Высокая теплопроводность и коррозионная стойкость повышают эффективность и срок эксплуатации коллектора с таким адсорбером.
Адсорбер из пластиковых труб.Материалы из пластика уступают по теплофизическим свойствам меди и алюминию

Однако технологические свойства в изготовлении теплообменников сложных форм и стойкость к коррозии наряду с дешевизной делают этот материал востребованным при изготовлении самодельных водогрейных установок.
Адсорбер из пивных банок.Емкости для пива и других напитков в виде банок изготавливаются из пищевого алюминия. Материал с хорошими теплопроводными свойствами народные мастера приспособили для теплообменников в солнечных коллекторах. После вскрытия верхних и нижних частей банок, они склеиваются между собой термостойким клеем.

После сборки приемник света из банок окрашивается в черный цвет и может накапливать тепловую энергию в дневное время суток.

Кроме приведенных выше вариантов изготовления солнечных самодельных водогрейных устройств, существует много придуманных народными умельцами конструкций: из пластиковых бутылок, резинового шланга и других.

Существует стойкое мнение, что применение солнечных коллекторов дает зримый эффект лишь в южных районах, где много солнечных дней

Однако если обратить внимание на географию пользователей гелиоустановками, то можно найти положительные отзывы от людей, проживающих недалеко от Москвы, а это далеко не юг. С совершенствованием технологии производства солнечных коллекторов и ростом цен на газ, география их применения будет все больше расширяться, в том числе и на широтах ближе к северу

Коллекторы из подручных материалов

Собрать солнечный коллектор для отопления дома своими руками и дешевле и интереснее, ведь изготовить его можно из различных подручных материалов.

Из металлических труб

Этот вариант сборки походит на коллектор Станилова. При сборке солнечного коллектора из медных труб своими руками, из труб варится радиатор и помешается в деревянный короб, проложенный изнутри теплоизоляцией.

Такой самодельный коллектор не должен быть чересчур большим, чтобы его было легко собрать и монтировать. Диаметр труб на солнечные коллектора для сварки радиатора должен быть меньше, чем у труб для ввода и вывода теплоносителя.

Из пластиковых и металлопластиковых труб

Как сделать солнечный коллектор своими руками, имея в домашнем арсенале пластиковые трубы? Они менее эффективны в качестве теплонакопителя, однако в разы дешевле меди и не коррозируют как сталь.

С укладкой труб можно экспериментировать. Так как трубы плохо гнутся, их можно укладывать не только по спирали, а и зигзагом. Среди преимуществ, пластиковые трубы легко и быстро поддаются пайке.

Из шланга

Чтобы сделать солнечный коллектор для душа своими руками понадобится резиновый шланг. Вода в нем нагревается очень быстро, поэтому его тоже можно использовать в качестве теплообменника. Это самый экономичный вариант при изготовлении коллектора своими руками. Шланг или полиэтиленовая труба укладывается в короб и прикрепляется хомутами.

Так как шланг скручен по спирали, в нем не будет происходить естественная циркуляция воды. Чтобы использовать в данной системе ёмкость для накопления воды, необходимо оснастить её циркуляционным насосом. Если это дачный участок и горячей воды уходит немного, то того её количества, которое буде поступать в трубу, может оказаться достаточно.

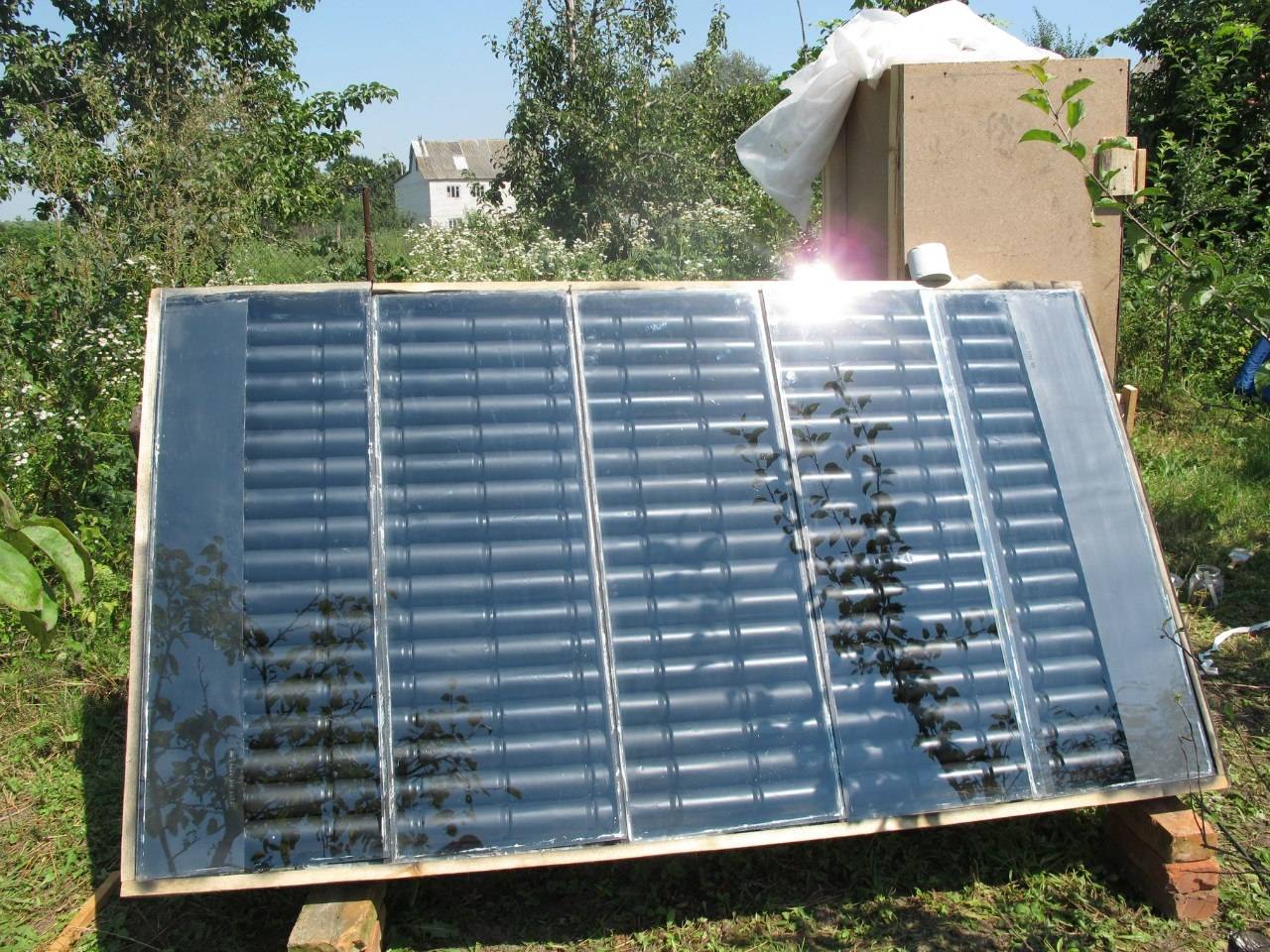

Из банок

Теплоносителем солнечного коллектора из алюминиевых банок выступает воздух. Банки соединяются между собой, образуя трубу. Чтобы сделать солнечный коллектор из пивных банок нужно обрезать днище и верх каждой банки, состыковать их между собой и склеить герметиком. Готовые трубы помещаются в деревянный короб и накрываются стеклом.

В основном, воздушный солнечный коллектор из пивных банок используют для устранения сырости в подвале или для обогрева теплицы. В качестве теплонакопителя можно использовать не только пивные банки, а и пластиковые бутылки.

Из холодильника

Солнечные водогрейные панели своими руками можно соорудить из непригодного холодильника или радиатора старого авто. Конденсатор, извлеченный из холодильника, надо хорошо промыть. Горячую воду, полученную таким способом, лучше использовать только для технических целей.

На дно короба расстилается фольга и резиновый коврик, потом на них укладывается конденсатор и закрепляется. Для этого можно применить ремни, хомуты, либо то крепление, которым он был прикреплен в холодильнике. Для создания давления в системе не помешает установить над баком насос или аквакамеру.

Видео

Вы узнаете, как сделать солнечный коллектор своими руками, из следующего видео.

Концепция энергетически эффективного дома предполагает создание, внедрение и эксплуатацию возобновляемых источников энергии. Все большее распространение стали получать собранные солнечный коллектор своими руками, которые не так давно встречались крайне редко.

Постоянное совершенствование гелиосистем, существенное падение цен на них привило к еще большему появлению их в обыденной жизни. Стоимость заводских моделей сегодня соизмерима с затратами, необходимыми на обустройство классической системы отопления. Однако такую технологию может сделать каждый самостоятельно.

Гелиосистема – основные части и особенности

Содержание частного дома требует немалых финансовых затрат. Львиная доля расходов при этом приходится на оплату потребленных энергоресурсов. Сэкономить последние позволяет солнечный коллектор (СК). Он представляет собой гелиосистему, с помощью которой можно получить бесплатную тепловую энергию и использовать ее для отопления жилища и нагрева воды. СК для частного дома имеет достаточно простую конструкцию. При желании его несложно собрать и запустить в работу своими руками.

Все бытовые солнечные водонагреватели функционируют по одному принципу. Они захватывают энергию солнца и передают ее теплоносителю:

воздуху;
воде;
смеси воды и незамерзающего жидкого состава.

Воздушный коллектор имеет малую эксплуатационную эффективность и показатель полезного действия. Связано это с тем, что газ плохо проводит тепло. А вот водяные конструкции пользуются немалой популярностью. Такие гелиосистемы состоят из теплового аккумулятора, корпуса и специального контура, в котором происходит теплообмен. Под первым понимают емкость для теплоносителя. Контур коллектора состоит из трубок, которые выкладываются в форме змеевика. Иногда они последовательно соединяются с входной и выходной магистралями системы. Теплоноситель циркулирует по трубкам за счет естественных физявлений (перепады давления, испарение жидкости, изменение агрегатного состояния и плотности воды либо воздуха).

Солнечные водонагреватели эксплуатируются в нескольких диапазонах температуры. С этой точки зрения они бывают высоко-, средне- и низкотемпературными. Первые в быту не используются. Теплоноситель в них может нагреваться до отметки выше 80 °С. Обычно они устанавливаются в коммерческих зданиях и на промышленных объектах. Среднетемпературные устройства способны вырабатывать энергию, которой достаточно для нагрева теплоносителя до 50–80°. Такие системы для отопления дома и нагрева воды реально сделать самостоятельно. Проще всего изготовить низкотемпературный коллектор. Он применяется исключительно для нагрева воды до 30°. В качестве отопительной системы низкотемпературный СК не используется.

Активное отопление солнечный свет собирают вакуумные коллекторы

Воздушный солнечный коллектор

Воздушный солнечный коллектор, оснащённый системой принудительной передачи и распределения энергии, способен дать намного больше тепла по сравнению с пассивным вариантом. Скорость циркуляции воздуха автоматически регулируется в зависимости от температуры в доме и степени нагрева коллектора. Нагретый в коллекторах воздух может поступать в систему вентиляции или помещения напрямую. Если его температура достаточно высока, он может использоваться и для нагрева жидкого теплоносителя. Излишки дневной энергии запасают на ночь в теплоаккумуляторах.

Солнечное воздушное отопление на основе гелиоколлектора. Из пустотелой панели (1) по воздушным каналам (6) вентилятор гонит воздух в техническое помещение, где автоматика в зависимости от ситуации распределяет его в блок воздухоподготовки (3) либо массивный теплоаккумулятор (2). Параллельно может нагреваться и змеевик горячего водоснабжения (5). Днём, когда помещения нуждаются в нагреве, система работает в режиме В, тёплый воздух из коллектора направляется в комнаты. При достижении необходимой температуры в доме воздушный поток перенаправляется в теплоаккумулятор, режим А. Ночью, когда коллектор не даёт тепла, заслонка закрывает канал, ведущий к нему, циркуляция осуществляется между теплоаккумулятором и помещениями.

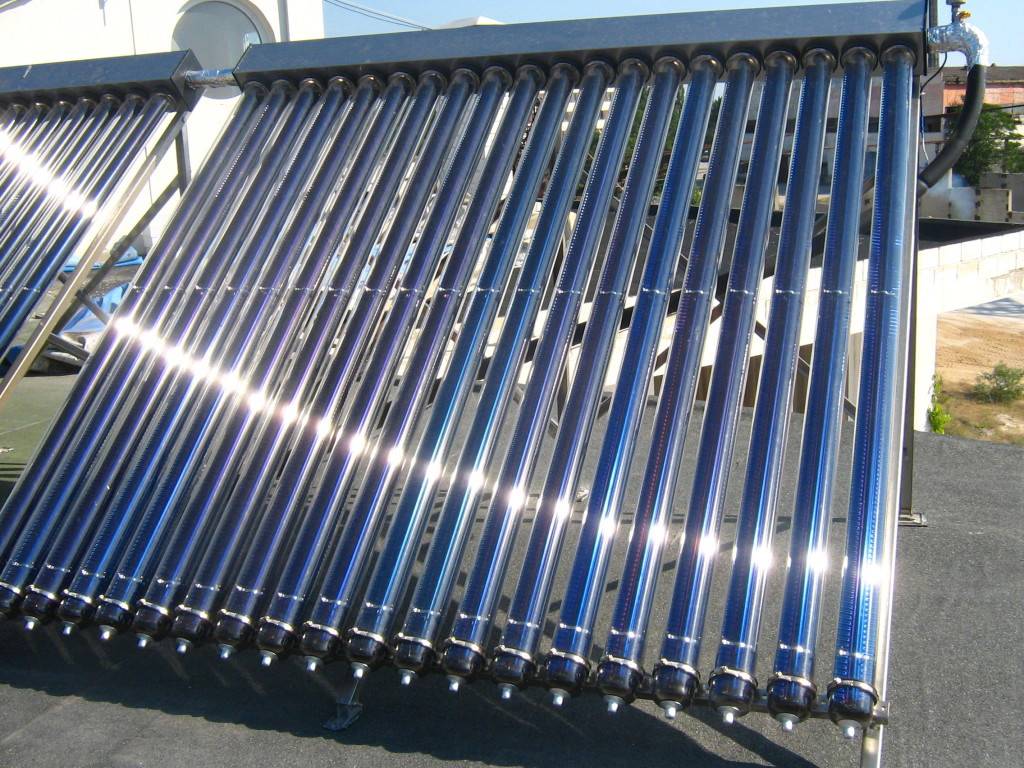

Вакуумный солнечный коллектор

Наиболее совершенное на сегодняшний день устройство для гелиоотопления.

Принципиальная схема вакуумного солнечного коллектора. Жидкий абсорбер, циркулирующий по U-образным трубкам, при нагревании испаряется и поднимается вверх, в коллектор. Последний подсоединён к контуру системы отопления и по нему, в свою очередь, циркулирует жидкий теплоноситель. Абсорбер отдаёт энергию теплоносителю, остывает, конденсируется, опускается вниз. Цикл повторяется

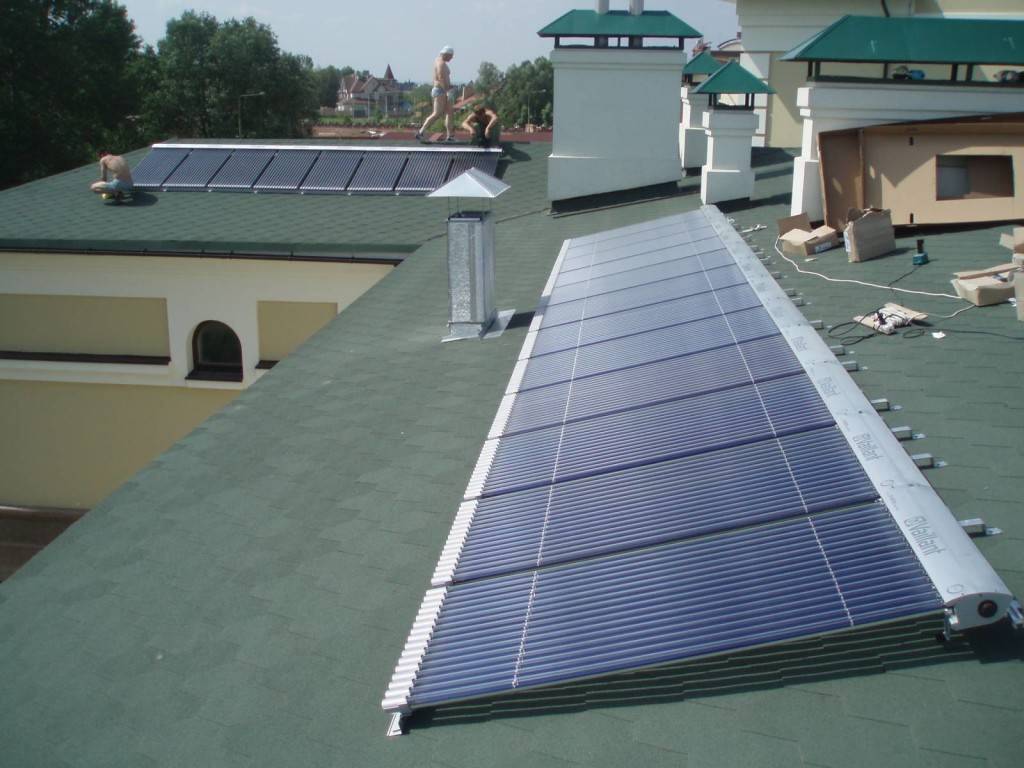

Солнечное отопление загородного дома на основе вакуумных коллекторов значительно эффективнее других гелиосистем, однако, помимо традиционной для гелиосистем неравномерности генерации тепла, у него имеется ещё три существенных недостатка: на сильном морозе теплоотдача резко падает, установки хрупки и дорого стоят.

Вакуумные солнечные коллекторы следует устанавливать таким образом, чтобы они были защищены от вандалов. Это особенно актуально для нашей страны, попасть камешком в стеклянную трубочку — милое дело

Вакуумные панели не подключают к системе отопления напрямую. Необходимы, как минимум, буферные ёмкости, которые будут сглаживать неравномерность выработки тепла.

«Правильная» схема подключения вакуумного гелиоколлектора к системе отопления. Тепло передаётся не напрямую, а через теплообменник, дневные излишки тепла на ночь запасаются в теплоаккумуляторе (буферном баке)

Обратите внимание, что на схеме изображён «нормальный» отопительный котёл, солярная система лишь дополняет его

Электрические солнечные панели можно использовать для отопления лишь косвенно. Расходовать электроэнергию на нагрев помещений напрямую неразумно, ей можно найти более рациональное применение. Например, направить на работу вентиляторов и автоматики активных гелиосистем.

Схема горячего водоснабжение и отопления

Если вы хотите обеспечить работу как отопления, так и горячее водоснабжения, нужно соединить в одну схему два рассмотренных ранее варианта. Для решения задачи вам понадобиться использование бойлера с дополнительной емкостью, оснащенной змеевиком для циркуляции теплоносителя. Во внутреннем меньшим по размеру баке жидкость нагревается намного быстрее. При этом она будет отдавать тепло в общую емкость больших габаритов.

Бойлер нужно обязательно подключить к еще одному источнику тепла. Для этой цели годятся все виды котлов. Они могут быть электрическими, газовыми или твердотопливными.

Солнечная батарея осуществляет нестабильный нагрев теплоносителя. Это может привести к быстрому охлаждению жидкости или наоборот к ее перегреву. Чтобы избежать этого, нужно применять автоматику, которая будет контролировать температуру в контуре.

Мы разобрались с методами обвязки контуров на основе солнечных коллекторов. Поэтому теперь перейдем непосредственно к способам самостоятельного изготовления их.
