Технологии бурения водоносных скважин: сравнительный обзор 6-ти основных способов

Кустарные способы

Буровые работы для создания скважинной шахты являются трудоемкими. Однако некоторые владельцы загородной недвижимости предпочитают выполнять их самостоятельно. Скважина своими руками обойдется намного дешевле услуг специализированной компании. В этом случае возможно пробурить шахту глубиной только до 40 м. Потому что у владельца земельного участка нет в наличии специального бурового оборудования.

Ударно-канатный метод

Для реализации этого метода нужно сделать желонку. Она создается из отреза трубы, у которой делают острый край и клапан. Такой инструмент способен пробурить шахту на глубину до 30 м и более.

Этапы выполнения работ:

  • создание небольшого углубления для упрощения буровых работ;
  • установка треноги с блоком поверх углубления;
  • на блок устанавливается трос с желонкой;
  • в углубление с высоты не менее 1,5 м роняют желонку;
  • сверху по желонке наносится несколько ударов для захвата большего количества грунтового шлама и ускорения процесса бурения;
  • в отверстие шахты устанавливают обсадную трубу или колонну, это позволит предотвратить разрушение стенок.

При создании скважины при помощи ударно-канатной технологии стоит углублять ее до второго водоносного слоя. Это позволит увеличить срок эксплуатации, получить более чистую воду. Вместо желонки часто используют цилиндрический бур в виде стакана. Он не оснащен клапаном, но позволяет ускорить процесс выполнения буровых работ. Особенно в вязких и суглинистых грунтах. Комплексное использование цилиндрического бура и желонки тоже способствует более быстрому производству работ и является предпочтительным.

Роторный способ

Для реализации технологии нужно сделать роторный механизм, работающий от приводящего вала. Для разрушения грунтовой породы используют утяжеленные буровые конструкции. Они служат в качестве долота. Ручное бурение скважин на воду таким методом отличается трудоемкостью. При создании установки нужно учитывать необходимость в промывании. Для этого используют вертлюг, с помощью которого транспортируется промывочная жидкость. Она проникает в забой через специальные насадки.

Поднятие и опускание буровой части установки осуществляется при помощи нескольких труб общей длиной от 25 до 50 м. При поднятии вынимают грунтовый шлак. После того как бур очищен, применяют промывочную жидкость.

Что используется для подвода воды в дом

Один из главных элементов системы водоснабжения — это погружной насос. Мы устанавливаем надежные насосы зарубежных брендов. Опуск насосной станции выполняют опытные инженеры. Вероятность того, что насос упадет или застрянет в стволе, равна нулю.

Будет интересно: Выбираем насос для скважины.

Для регулировки давления в системе используется гидроаккумулятор (гидробак). Это емкость с двумя камерами, наполненными водой и воздухом. Система автоматики нужна для регулировки хода насоса. Она служит для защиты от сухого хода, для контроля давления и уровня расхода электроэнергии.

Будет интересно: Как выбрать гидроаккумулятор.

Для подключения дома к водопроводу мы используем полиэтиленовые или полипропиленовые трубы. В отличие от металлических аналогов, эти трубы не подвержены коррозии. Мы укладываем пластиковые трубы на глубине ниже уровня промерзания грунта.

Рисунок 8: Гидроаккумулятор в кессоне.

Какой способ бурения выбрать?

Все рассмотренные способы механического бурения широко применяются для устройства водоносных скважин.

Подводя итоги, можно сказать, что:

  1. Колонковое бурение целесообразно использовать для проходки в пластичных глинистых грунтах. Колонковый способ подходит для устройства большинства водозаборных выработок, при необходимости используется в паре с ударно-канатным.
  2. Шнековое бурение по сфере применения схоже с колонковым методом. От него отличается некачественной очисткой ствола, требует обязательного использования желонки или долгосрочной промывки скважины перед эксплуатацией.
  3. Роторное бурение – оптимальный вариант для пробивки стволов скважин в скальных грунтах.

Стоимость разработки скважины с использованием того или иного метода бурения во многом зависит от того, какое оборудование применяется, а также от категорий пройденных пород по буримости.


Правильно выбранный способ бурения скважины поможет не только снизить временные затраты на бурение, но и позволит в будущем эксплуатировать водоисточник без проблем

Ручные способы бурения

Метод #1 — абиссинская скважина

Абиссинский метод создания скважины самый простой из всех возможных и заключается в забивании в грунт стального стержня небольшого диаметра — порядка 3 см с заточенным наконечником. Отсюда происходит еще одно название данного вида скважины — скважина-игла. В народе такой источник воды часто называют абиссинским колодцем. Главный недостаток абиссинского метода — ограничение по возможной глубине скважины, которая не должна превышать 8 м. Не зная точно, где находится вода на участке, можно его «изрешетить» скважинами-иглами, так и не достигнув результата. Кроме того, малый диаметр абиссинского колодца приводит к невозможности использования погружного насоса. Это означает, что единственный вариант оборудования для добычи воды из такой скважины — поверхностный насос, который может не обеспечить должный напор в системе водоснабжения.

Абиссинская скважина закладывается при помощи тонкого заостренного стержня на небольшую глубину

Основное преимущество скважины-иглы — доступность метода для самостоятельного бурения и наличие в стержне небольших отверстий, за счет чего он используется в качестве и обсадной трубы, и фильтра скважины.

Метод #2 — ударно-канатный

Бурение скважины этим способом широко эксплуатируется как небольшими компаниями, так и владельцами земельных участков за счет закладки скважины с использованием простейшей техники — треноги, лебедки и забивного стакана в виде полой трубы. Стакан имеет острую кромку, которая при забивании в землю, разрушает слои почвы. Труба-стакан подвешивается при помощи троса к треноге и посредством лебедки резко опускается и поднимается. При этом земля из ствола скважины набивается в стакан, поэтому нужно периодически освобождать его от почвы.

Данный метод бурения эффективен, когда грунт на участке мягкий и вязкий. Если же почва сухая и сыпучая, она не задерживается в полости трубы — в этом случае вместо стакана применяется желонка, которая захватывает породу из устья скважины и поднимает ее на поверхность. Ударно-канатное бурение — трудоемкий, затяжной и дорогостоящий, но и наиболее качественный тип создания канала скважины.

При ударно-канатном бурении забивной стакан закрепляется на тросе и при помощи лебедки опускается в забой и поднимается — так формируется канал скважины

Метод #3 — роторное бурение

Достаточно простой способ, доступный для закладки скважин вручную — роторное бурение скважин. В данном случае для формирования ствола скважины применяется бур, похожий на большое сверло, который путем вращения «вгрызается» в землю и проделывает в ней вертикальный канал до водоносного слоя. Такой спиральный бур эффективен при бурении скважин в суглинистых и гравийных почвах. Если же на участке песчаные и сыпучие грунты, то скважина закладывается с использованием бура-ложки – цилиндра со спиралевидными отверстиями.

В то время, как долото вращается и формирует устье скважины, насос подает в колонну глиняный раствор для промывки и укрепления стенок скважины

Понятие о скважине

По способу воздействия на горные породы различают механическое и немеханическое бурение. При механическом бурении буровой инструмент непосредственно воздействует на горную породу, разрушая ее, а при немеханическом разрушение происходит без непосредственного контакта с породой источника воздействия на нее. Немеханические способы (гидравлический, термический, электрофизический) находятся в стадии разработки и для бурения нефтяных и газовых скважин в настоящее время не применяются.

Механические способы бурения подразделяются на ударное и вращательное.

При ударном бурении разрушение горных пород производится долотом, подвешенным на канате. Буровой инструмент включает также ударную штангу и канатный замок. Он подвешивается на канате, который перекинут через блок, установленный на какой-либо мачте (условно не показана).

В настоящее время при бурении нефтяных и газовых скважин ударное бурение в нашей стране не применяют.

Нефтяные и газовые скважины сооружаются методом вращательного бурения. При данном способе породы дробятся не ударами, а разрушаются вращающимся долотом, на которое действует осевая нагрузка. Крутящий момент передается на долото или с поверхности от вращателя (ротора) через колонну бурильных труб (роторное бурение) или от забойного двигателя (турбобура, электробура, винтового двигателя), установленного непосредственно над долотом.

Турбобур — это гидравлическая турбина, приводимая во вращение с помощью нагнетаемой в скважину промывочной жидкости. Электробур представляет собой электродвигатель, защищенный от проникновения жидкости, питание к которому подается по кабелю с поверхности. Винтовой двигатель — это разновидность забойной гидравлической машины, в которой для преобразования энергии потока промывочной жидкости в механическую энергию вращательного движения использован винтовой механизм.

По характеру разрушения горных пород на забое различают сплошное и колонковое бурение. При сплошном бурении разрушение пород производится по всей площади забоя. Колонковое бурение предусматривает разрушение пород только по кольцу с целью извлечения керна — цилиндрического образца горных пород на всей или на части длины скважины. С помощью отбора кернов изучают свойства, состав и строение горных пород, а также состав и свойства насыщающего породу флюида.

Скважина — горная выработка круглого сечения, пробуренная с поверхности земли или с подземной выработки без доступа человека к забою под любым углом к горизонту, диаметр которой много меньше ее глубины. Бурение скважин проводят с помощью специального бурового оборудования

Различают вертикальные, горизонтальные, наклонные скважины. Начало скважины называется её устьем, дно — забоем, внутренняя боковая поверхность — стенками. Диаметры скважин колеблются от 25 мм до 3 м. Скважины могут иметь боковые стволы (БС), в том числе горизонтальные (БГС)

По назначению различают буровые скважины: картировочные, опорные, структурные, поисковые, разведочные, эксплуатационные, геотехнологические и инженерно-технические (горнопроходческие, вентиляционные, дренажные, барражные, взрывные и т. д.).

Скважина газовая — скважина, которая пробурена к газоносному горизонту и используется для извлечения газа и газового конденсата.

Скважина нефтяная — скважина, которая пробурена к нефтеносному горизонту или чаще всего нефтегазоносному и используется только для извлечения нефти. Скважина не может использоваться для добычи газа — это связанно с устройством самой скважины, а главное — спецификой подготовки нефти к транспортировке, газ перед транспортировкой очищается и осушается согласно СНиП, ТУ и других нормирующих документов.

Как происходит бурение?

Технология бурения нефтегазовой скважины подразумевает проведение следующих работ:

  • Процесс бурения скважин с различными техническими характеристиками начинается с подготовки специализированной техники.
  • Осуществляют углубление ствола скважины. В процессе работы нагнетается вода, что позволяет произвести бурение более качественно.
  • Чтобы углубление в грунте не разрушилось, производят укрепление его стенок. Для этого применяются обсадные трубы. Пространство между их стенками и почвой бетонируют, что позволяет значительно укрепить цилиндрическую поверхность ствола.
  • На финишном этапе работ осуществляется освоение скважины. Происходит устройство призабойной зоны, перфорация, вызов оттока нефти.

Типы скважин нефтегазовых скважин

Шнековое бурение

На трубу навариваются лопасти по спирали, которая погружается в грунт вращательными движениями. Подходит не всем типам почв. Идеальное решение для мягких и средних грунтов.

Шнековый способ:

  1. Выкапывается шурф 1,5 на 1,5 м, глубиной до 2 метров. Позднее в нем будет кессон.
  2. Если грунт сыпучий, то стенки усиливаются деревянными щитами.
  3. Шнековый бур проворачивается при помощи специального хомута или ключа.
  4. Если грунт неустойчив, то при бурении сразу выполняется обсадка ПВХ-трубой.
  5. Если на шнеке грунт будет извлекаться непосредственно через трубу, то ПВХ не подойдет — используется металлическая.
  6. По мере продвижения шнек и обсадная труба наращиваются с помощью соединительных муфт.
  7. За один проход рекомендуется делать не более 5 оборотов. В противном случае поднять почву наверх будет сложно.
  8. Чтобы облегчить ход бура в источник, можно подливать воду.
  9. Устанавливается тренога с блоком для подъема бура.
  10. Бурение проходит вплоть до водоупора. Если пошел песок крупной фракции и влажный, то водоупор отличный.

Механические способы бурения

Технологии бурения скважин с применением твердосплавных насадок на буровой снаряд и тяжелой техники относятся к механическим и служат для создания глубоких артезианских скважин — так называемых, скважин на известняк. Для данных скважин характерна высокая производительность и отменное качество воды.

Метод #1 — колонковое бурение

Самый эффективный метод из механических вариантов бурения, применяемый для прокладки скважин большой глубины (до 1000 м) в скальных породах — колонковое бурение, которое выполняется вращением бурового снаряда с насадкой в виде алмазной коронки высокой прочности. Основное преимущество данного типа бурения — высокая скорость проходки, компактные и маневренные буровые установки, высокий КПД бурения за счет разрушения породы не сплошным забоем, а кольцевым, когда выработка грунта представляет собой цельный стержень (керн).

Колонковое бурение производится с применением твердосплавных насадок — коронок с алмазным напылением

К недостаткам колонкового бурения относится небольшой (до 16 см) диаметр скважины и быстрый износ буровых коронок. Стоимость проходки 1 м.п. колонковым способом варьируется от 300 до 500 руб. и зависит от сложности пород и глубины прокладки скважины.

Метод #2 — механическое роторное бурение

Роторное бурение выполняется при помощи долота, закрепленного на вращающемся буровом снаряде, который приводится в действие специальным механизмом — ротором. Данный способ бурения водоносных скважин применяется при крайне твердых почвах и относится к самым производительным методам. Использование роторного метода выступает залогом достижения глубинных водоносных горизонтов с чистой водой без соединений железа и высокого стабильного дебита скважины. Недостатком данной технологии бурения считается высокий расход глины и воды для замеса промывочного раствора и попадание частиц глины в водоносный горизонт при промывке ствола скважины.

Также существуют определенные сложности при выполнении бурения роторным способом в зимнее время из-за необходимости подогрева промывочного раствора. Стоимость прохода 1 м. п. при роторном бурении составляет около 2000 руб.

Долото необходимо постоянно охлаждать водой (слева стоит человек, который поливает его из шланга)

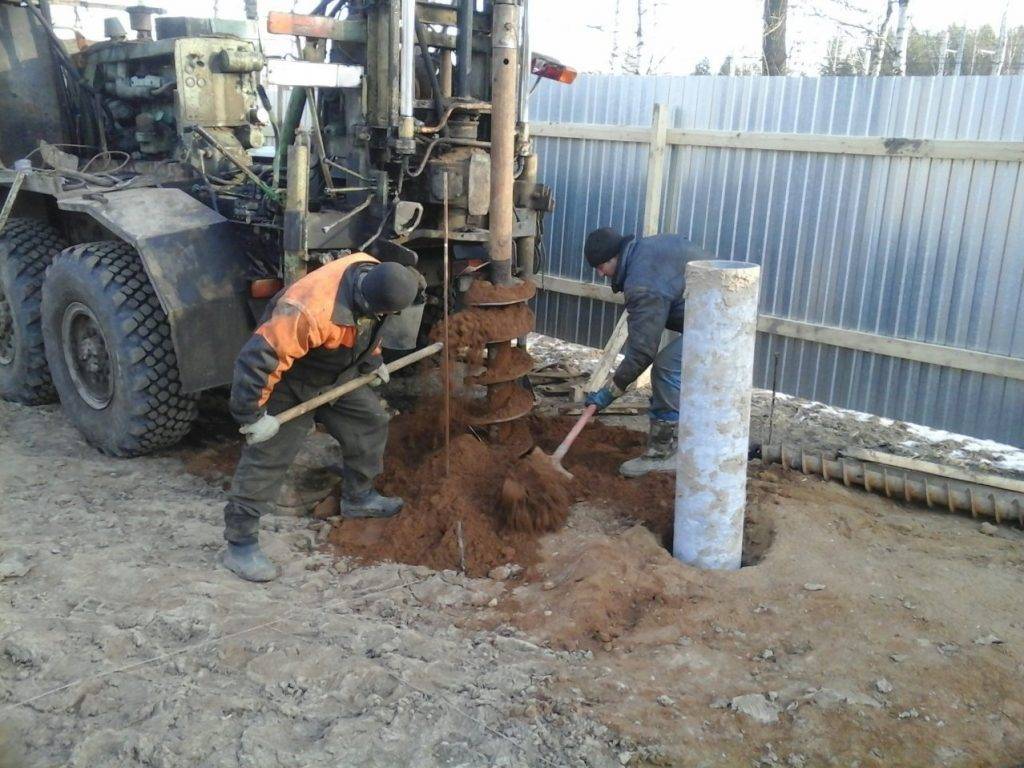

Метод #3 — бурение шнеком

Самым удобным методом, используемым при прокладке неглубоких скважин в сыпучих грунтах, является шнековый способ бурения скважин. Шнек представляет собой стержень с резцом на конце и лопастями, которые способствуют удалению грунта из скважинного канала.

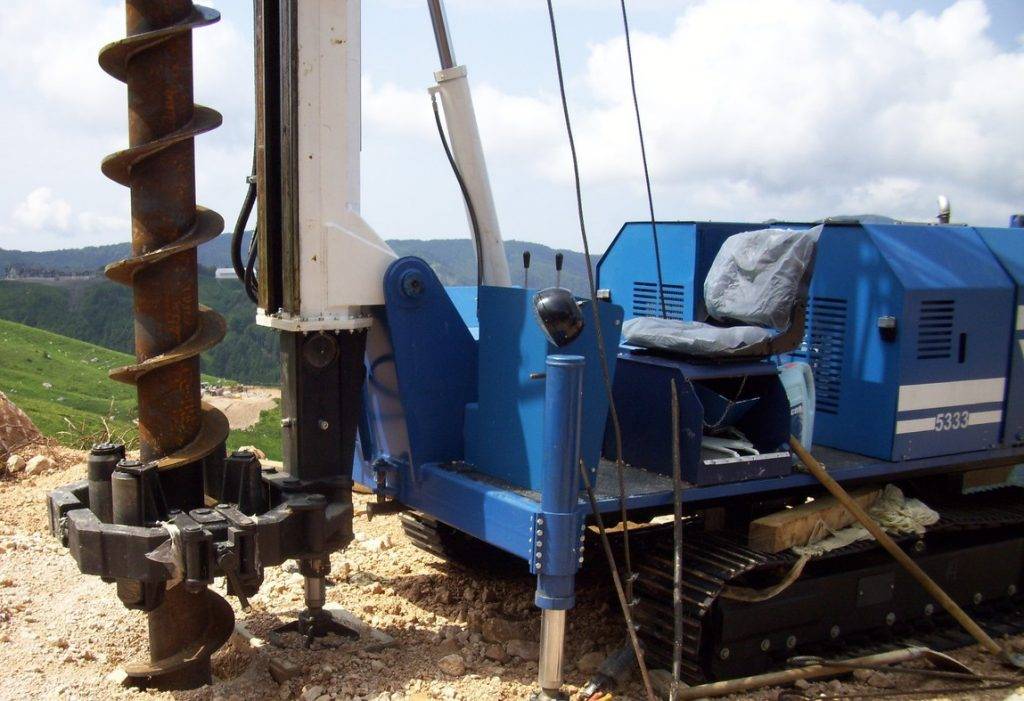

Буровая станция для шнекового бурения может быть внушительных размеров, требующих установки на тяжелую спецтехнику, и компактных габаритов. Буровыми мини-установками сборно-разборной конструкции зачастую пользуются самостоятельные мастера для бурения скважины шнековым способом

Шнековый метод выступает наиболее часто применимым решением для закладки водоносных скважин на частном земельном участке. При шнековом бурении работы выполняются быстро, не требуют высокой квалификации рабочих и использования громоздкой техники. Кроме того, данный метод не предполагает привлечения дополнительного оборудования для удаления из устья скважины разрушенной породы.

(0 голосов, среднее: 0 из 5)

Предварительные работы

После того, как буровая машина установлена, прибывает спецкомиссия на проверку оборудования, техники и качества труда.

Когда бурильная установка готова, начинаются работы по приготовлению к бурению. Как только буровая машина установлена и возведение сооружений закончено, буровую проверяет спецкомиссия. Мастер бригады бурения, принимая комиссию, вместе с ней следит за качеством работ, проверяет технику и исполнение охраны труда.

Например, светильники по способу исполнения должны быть во взрывобезопасном кожухе, по шахте должно быть распределено аварийное освещение на 12 V. Все замечания производимые комиссией должны быть учтены до начала работ по бурению.

До того как начать буровые работы, техника оснащается соответствующим оборудованием: шурфом под квадрат, буровыми трубами, долотом, приспособлениями малой механизации, обсадными трубами под кондуктор, контрольно-измерительными приборами, водой и т. д.

На буровой должны быть домики для жилья, беседка, столовая, баня для сушки вещей, лаборатория для анализа растворов, инвентарь для тушения пожаров, вспомогательный и рабочий инструмент, плакаты по технике безопасности, аптечки и медикаменты, склад для бурильного оборудования, вода.

Схема установки вышки для бурения.

После того как вышка для бурения была установлена, начинается ряд работ по переоснастке талевой системы, в процессе чего осуществляется установка оборудования и апробирование средств малой механизации. Технология забуривания начинается с установки мачты. Ее направления должно быть установлено точно по центру оси вышки.

После центровки вышки производится бурение под направление. Это опускание трубы для упрочнения скважин и заливка ее верхнего конца, который должен по направлению совпадать с желобом, цементом. После того, как направление в процессе бурения скважин было установлено, еще раз проверяют центровку между осями ротора и вышки.

В центре скважины производят бурение под шурф для квадрата и в процессе обсаживают трубой. Бурение шурфа скважины исполняется турбобуром, который во избежание слишком быстрого вращения удерживается пеньковым канатом. Одним концом он крепится к ноге вышки, а второй удерживается в руках через блочок.

Как сделать пробивку ударным способом

Это самая недорогая технология, но довольно трудоемкая. Для работы вам потребуются такие приспособления:

  • тренога из металлопроката с крюком и блоком на вершине;
  • лебедка с тросом, снабженная ручкой;
  • забивной инструмент – стакан и желонка;
  • сварочный аппарат;
  • ручной бур.

Стакан для пробивки грунта

Перед тем как пробурить грунт на требуемую глубину, заготовьте обсадные трубы. Их диаметр должен быть таким, чтобы рабочий инструмент свободно проходил внутри, но с минимальным зазором, а длина соответствовать высоте треноги. Одно условие: ударная технология неприменима на скальных породах или в грунтах с каменными включениями. Для проходки таких горизонтов понадобится бур с твердосплавными напайками.

Самостоятельное бурение скважины на воду выполняется в таком порядке:

Из первой секции обсады изготовьте фильтр, просверлив в шахматном порядке отверстия Ø8—10 мм с шагом 7—8 см на участке трубы длиной в 1 метр. Сверху отверстия закройте нержавеющей сеткой, фиксируемой заклепками.
Сделайте лидерную лунку ручным буром на глубину 0,5—1 м

Здесь важно правильно выставить инструмент под углом 90° к поверхности, чтобы канал получился строго вертикальным.
Вставьте первую секцию обсадной трубы в лунку, откорректируйте вертикаль и заложите внутрь ударный инструмент.
Оставив помощника поддерживать обсаду, поднимайте и отпускайте стакан с помощью катушки. При наполнении вынимайте его и вычищайте породу. По мере удаления грунта труба станет занимать его место и постепенно погружаться в землю

Чтобы ускорить процесс, прикрепите к ней парочку тяжелых грузов.
Когда край первого участка опустится до поверхности земли, приварите к нему вторую секцию, строго контролируя вертикаль уровнем. Таким же образом продолжайте работы, пока не достигнете водного слоя.

По мере удаления грунта труба станет занимать его место и постепенно погружаться в землю. Чтобы ускорить процесс, прикрепите к ней парочку тяжелых грузов.
Когда край первого участка опустится до поверхности земли, приварите к нему вторую секцию, строго контролируя вертикаль уровнем. Таким же образом продолжайте работы, пока не достигнете водного слоя.

Приварка следующей секции по уровню

Когда конец трубы опустится на 40—50 см ниже уровня грунтовых вод, пробивку канала прекращайте и переходите к «раскачиванию» источника. Для этого опустите до дна ПНД трубу, подключенную к поверхностному насосу, и залейте в шахту 2—3 ведра воды. Затем включите агрегат и дайте ему поработать в течение 2 часов, контролируя чистоту и напор воды. Последний шаг – обустройство скважины и подключение ее к водоснабжению дома, о чем сказано в другой инструкции. Подробнее процесс бурения смотрите на видео:

Разведка месторождений, монтаж буровых установок

В предполагаемом месте залежи полезных ископаемых проводят геологическое изыскание и определяют место для исследовательской скважины. В радиусе 50 метров от разведывательной скважины, выравнивается площадка и монтируется буровая вышка. Диаметр исследовательской скважины 70-150 мм. В процессе бурения отбираются образцы бурового шлама с разных глубин для последующего геологического изыскания. Современные комплексы для геологического исследования позволяют точно ответить на вопрос — стоит ли начинать добычу энергоресурсов через эту скважину в промышленных масштабах.

Когда геологическое исследование бурового шлама показала перспективность промышленной разработки – начинают строительство буровой площадки. Ранее расчищенную площадку бетонируют и ограждают, прокладывают грейдерную дорогу (дорога без твердого покрытия). На созданной буровой платформе строят вышку, монтируют лебедку, буровые насосы, устанавливают генератор и все необходимое. Собранное оборудование тестируют, постепенно выводя на плановую мощность, и сдают в эксплуатацию.

Этапы проведения работ

Шнековый способ бурения применяется для формирования скважин вертикального или горизонтального направления. В последнем случае присутствуют следующие этапы работ:

  1. Осуществляется подготовка оборудования, его установка на специальную устойчивую платформу.
  2. Роют котлован для удаления сыпучих и неуплотненных грунтов.
  3. При помощи лазерных измерительных устройств определяют направление бурения.
  4. Происходит установка всего необходимого оборудования, обсадной трубы.
  5. Углубление бура происходит до упора, пока не будет достигнута максимальная глубина.
  6. Рабочий инструмент извлекают на поверхность.
  7. К буру подсоединяют новую секцию, что позволяет достигнуть необходимой глубины.

Вертикальное бурение происходит также, но данный метод не требует применения обсадной трубы.

Видео по теме: Первое в жизни бурение скважины обломал шнек 16 метров глины

https://youtube.com/watch?v=-aEiCpP6K38

Подборка вопросов

  • Михаил, Липецк — Какие диски для резки металла использовать?
  • Иван, Москва — Какой ГОСТ металлопроката листовой стали?
  • Максим, Тверь — Какие стеллажи для хранения металлопроката лучше?
  • Владимир, Новосибирск — Что значит ультразвуковая обработка металлов без применения абразивных веществ?
  • Валерий, Москва — Как выковать нож из подшипника своими руками?
  • Станислав, Воронеж — Какое оборудование используют для производства воздуховодов из оцинкованной стали?

Правила шнекового бурения

Процесс бурения скважин на воду описанным выше способом имеет много преимуществ, одно из которых состоит в оперативности прохода. В то же время с производством бурения идет продавливание и установка стен колодца, что оказывает помощь в удержании грунта, исключая его осыпание. Устраиваемые стены могут быть металлическими или бетонными.

Этот способ используется только для таких колодцев на воду, которые имеют маленький дебет. Благодаря винту из забоя забирается почва. Устройство представляет собой специальную трубу, которая целиком обвита лентой из металла. Процесс предусматривает применение буровых агрегатов, которые устраивают подвижным вращателем. Резаки соприкасаются резьбой или деталями, что имеют фигурное сечение. Шаг подачи имеет предел до 15 м.

Для выполнения шнекового бурения необходимо минимум 2 человека

Шнеки:

  • Включают в конструкцию полости;
  • Имеют реверсы-замки;
  • Снабжены разными долотами.

Стальная поверхность устойчива к износу, что дает возможность уменьшить период работы в разы. Если бур осуществляется на участке с мягкими и рыхлыми почвами, то лопасти долота надо устраивать под углом примерно 30-60° к забою. Если же бурить таким методом приходится на плотной почве или в грунте с включением гравия и гальки, то лопасти долота должны располагаться под прямым углом к забою. Угол выявляется в зависимости от твёрдости грунта, с которым ведется работа.

Когда устраивается колодец, режущие элементы оборудования высвобождают высокий температурный режим за счёт разрушаемого грунта. Отработанная земля уходит наверх по винту. Объём отработки при сбережении средней скорости передвижения — приблизительно 0,2-0,4 от объёма пространства. Методика предусматривает сохранение частоты кручения бура 150-200 оборотов в минуту. Если в работе применяется шнек, который имеет габариты до 10 см, то частота кручения не должна превышать 500 оборотов в минуту.

При устройстве колодца по данной технологии наиболее результативными являются шнековые винты, которые идут с каналом в центре. Именно он передает воздушные массы или воду путем гидравлического насоса, что дает возможность делать трение при выполнении работ наиболее низким.

Какая технология используется чаще всего

Здесь всё зависит от проектной глубины скважины и состава почвы на участке. Исходя из данных геологоразведки, подбирают наиболее оптимальный способ.  Также нужно понимать, как найти воду для скважины.

Для бурения артезианских скважин применяют роторный способ. Это метод наиболее обоснован экономически, экологически и дает скважины различной глубины и диаметра в рыхлых почвах со скальными вкраплениями.

Суть его заключается в следующем:

  • На конце ротора, приводимого в движение двигателем внутреннего сгорания, располагается специальный бур. Он измельчает породу.
  • В скважину подается вода под давлением. Она размывает почву.
  • Далее вода выводится наверх по полому каналу ротора. Эту технологию еще называют «бурение с промывкой»
  • После установки обсадной трубы большого диаметра, работа идет меньшим долотом-буром.
  • По завершению буровых работ необходимо произвести т.н. «разглинизацию» скважины. Нужно это из-за того, что водно-глиняный раствор засоряет поры, по которым артезианская вода будет поступать в скважину.

Скважина дает вам возможность иметь на своем участке запас воды, для полива ваших растений в парниках из поликарбоната с открывающимся верхом, информацию о которых найдете тут.

Роторное бурение используется чаще всего.

Достоинства перед другими способами:

Советы и рекомендации

Пробурить скважину для воды своими руками трудно и проблематично. Несколько советов и рекомендаций:

  1. Для того чтобы вода в источнике всегда была чистой, нужно обеспечить приток свежего воздуха. Несколько вентиляционных отверстий в верхней части конструкции помогут в этом.
  2. Верхнюю часть стоит оснастить откидным люком. Это позволит быстро осматривать шахту, доставать из нее насосное оборудование.
  3. По окончании буровых работ нужно сделать забор воды и передать ее на анализ в лабораторию. Это позволит выявить содержание и состав примесей в ней. Забор воды на анализ нужно делать спустя некоторое время, а не непосредственно после окончания бурения.
  4. Улучшить качество воды можно с помощью установки фильтровального оборудования.

Технологии и методики бурения на воду различны и имеют собственную специфику. Перед началом буровых работ нужно собрать необходимые данные, запастись инструментом и оборудованием. Желательно приобрести базовые навыки.

Способы бурения на воду

Технология бурения скважины под воду позволяет вести работу несколькими способами:

  • шнековым;
  • роторным;
  • ударно-канатным;
  • ручным.

Рассмотрим каждый из них подробнее.

Шнековое бурение скважин — самый распространенный и доступный способ. Шнек в виде винта входит в почву и разрыхляет ее. Бурить можно только сухой и мягкий грунт. Шнеки совершенно не годятся для плывунов. Этот инструмент разрушает породу и поднимает ее в скважинное устье. Шнеки бывают диаметром от 60 до 800 мм. Бурить ими можно до глубины 60 м, иногда и до 100 м. Шнековое бурение скважин невозможно на скальных грунтах.

Роторный способ — это непрерывное действие инструмента, который называется ротором. Он постоянно вращается. Порода вымывается глинистым раствором. Этот способ сравнительно дешевый и достаточно быстрый. Но в холодную погоду он требует утепления системы, по которой циркулирует вода. Бурение осуществляется с помощью машин:

  • УРБ-2А2;
  • МБУ-2М;
  • УРБ-2,5;
  • УРБ-3АМ.

УРБ-2А2 способна пробурить почву до глубины 55 м, УРБ-2,5 — до 300 м, а УРБ-3АМ — до 500 м.

Ударно-канатный способ является самым трудоемким. Но его не стоит забывать, так как он самый качественный. Порода разрушается после удара тяжелого предмета. Это особой формы заостренный стакан из стальной трубы. Он падает с высоты, ударяется о почву, забирает разрушенный грунт и поднимается. Наверху стакан чистят и снова бросают вниз.

Сама бурильная установка может быть сделана своими руками из труб или из бревен в виде треугольного конуса. Этот конус оборудован лебедкой с тросом. Технология бурения скважин на воду не требует использования глинистого раствора. Но установка обсадных труб должна проводиться своевременно. Такой установкой можно пробурить диаметр 10-30 см. Но глубина не может превышать 10 м. Для бурения можно применять установки УКС-22М2, УГБ-50, УГБ-1ВС.

Ручной способ используется довольно часто. При нем пользуются забивными трубами или шнеком. Трубы разрезают на куски длиной примерно 2-3 м. На концах их нарезается наружная резьба. На нижний конец трубы наваривается наконечник. Он имеет вид конуса, диаметр которого на 1 см больше диаметра трубы. Над наконечником 60-100 см трубы просверливается через 5 см сверлом диаметром 6 мм. Это будет своеобразный фильтр. По мере заглубления трубы она удлиняется с помощью муфт. Но проще поступить другим способом. Нужно для работы приготовить:

  • различные буры;
  • штанги;
  • трубы для обсадки;
  • лебедку;
  • бурильную вышку.

Если скважина не будет очень глубокой, необходимость в вышке отпадает. Процесс выполнения работ довольно прост. Нужно выкопать ямку глубиной около 50 см, установить бур и начать его вращать. Работать лучше вдвоем. Через каждые 50 см бур вынимают из земли и чистят его. Метод этот стоит дешевле остальных, но имеет ограничения по глубине.

Абиссинская скважина на воду

Абиссинская скважина на воду является более популярной, чем артезианская. Ее глубина составляет всего 1 – 12 метров. Обустройство абиссинской скважины требует минимальных усилий. Источник предполагает введение в грунт тонкой трубы, известной также под названием “игла”, через которую и будет поставляться вода. Максимальная ширина абиссинской скважины не превышает полметра, а значит, как и фильтровую скважину, ее вполне реально установить внутри дома.

Абиссинская скважина на воду требует минимальных затрат, но и качество добываемой воды также не очень высокое. Установка фильтра для такой скважины, как и для скважины “на песок” является обязательным. Провести бурение абиссинской скважины вполне реально ручным способом. Однако эту работу лучше доверить специалистам.

Первоначально вычисляется наиболее приемлемое место для бурения будущего источника. Затем производится углубление небольшого участка. Только после этого можно осуществлять сам процесс бурения. В ходе бурения необходимо постоянно удалять грунтовые элементы – если этого не делать, вся работа может пойти насмарку. Бурение необходимо продолжать, пока не появиться вода. Обустройство самой скважины является завершающим этапом. Для этого потребуются трубы из нержавеющей стали, фильтры и насос.

Роторное бурение грунтов

Роторный способ изначально пришел из нефтяной промышленности. Сегодня его используют довольно часто. В основе бурильного процесса лежит вращение бурильного инструмента ротором.

Раствор также может подаваться к нему, в результате чего разрушенная порода будет удаляться через обратную промывку.

Преимущества роторного метода:

  • Высокая скорость бурильных работ;
  • Минимальная металлоемкость скважин;
  • Возможность бурения различных типов грунта.

Роторное бурение должны выполнять профессионалы с помощью специального оборудования

К недостаткам стоит отнести обязательную разглинизацию водоносного горизонта. Это необходимо для того, что был хороший дебит воды. Также бурильные работы трудно проводить в зимнее время из-за минусовых температур.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
