Что это такое и конструктивные особенности
Радиатор представляет собой компактное изделие, изготовленное из металлических материалов. Корпус может быть секционным или цельнолитым, по нему происходит циркуляция теплового элемента (вода, пар и т.д.), который подается из общей системы. Эффективность всего устройства зависит как от материала, так и варианта строения, что сказывается на мощности и теплоотдаче. По этой причине в соотношении цена и качество выигрывают радиаторы стального типа.
Одни модели имеют простое конструктивное исполнение и представляют собой стандартные вертикальные трубки, предназначенные для качественного прогона воды. Другой вариант оснащен специальными нагревательными панелями, в которых присутствует конвектор, предназначенный для создания завихрения. В зависимости от типа радиатора в нем может быть, как одна панель, так и три параллельно встроенных. Однако этот вариант доступен только в дорогих стальных батареях, где при производстве используют прочные материалы.
На сегодня есть как минимум три конструктивных исполнения:
- Панельные. Прямоугольное устройство с цельными блоками, за которыми находится стальная труба с циркулирующим теплоносителем. Большое преимущество этого типа – легкий подбор для конкретной комнаты или помещения, так как производится разной ширины, высоты и глубины.
- Трубчатые. Этот тип представляет монолитный блок, который соединен общим коллектором параллельного расположения. Он в 2-3 раза дороже, однако быстрее и качественнее прогревает квартиру. Из-за выпуска в разных цветах, пользователь подберет устройство под свой дизайн.
- Секционные. Главное преимущество подобных моделей – возможность наращивания секций в длину, что увеличивает тепловую отдачу в 2-4 раза.
Основной принцип работы систем отопления не меняется на протяжении десятилетий, но с каждым годом производители предлагают новые модели радиаторов. Лучшим видом считаются трубчатые приборы, где стыковочные элементы незаметны для окружающих. Этот вариант производится зарубежными компаниями, главное отличие – высокий КПД и неповторимый дизайн.
1 место — Royal Thermo BiLiner 500: Характеристики и цена

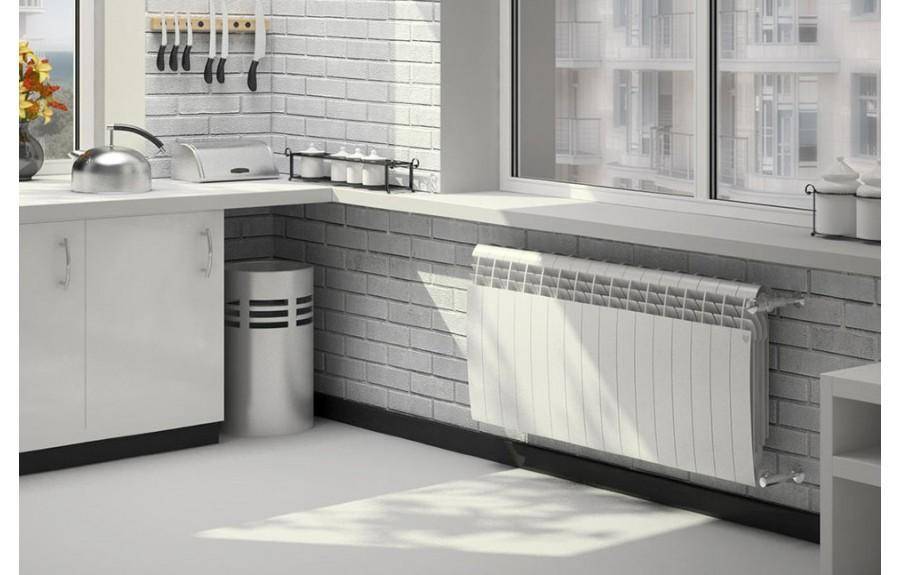

Royal Thermo BiLiner 500
Заслуженное первое место нашего рейтинга отходит модели Royal Thermo BiLiner 500. Данный радиатор имеет приятный дизайн, положительные отзывы владельцев, а также качество изготовления.
| Тип | секционный |
| Конструкция | настенная |
| Подключение | боковое |
| Межосевое расстояние | 500 мм |
| Максимальная рабочая температура | 110 °С |
| Число секций | 1…14 |
| Макс мощность | 171…2394 Вт |
| Цена | 7 200 ₽ |
Внешний вид 4.7/5
Качество покрытия 4.6/5
Надежность 4.4/5
Качество изготовления 4.5/5
Итого: 4,5/5
The following two tabs change content below.
Максим Фомочкин
Сайт https://reytingelektroniki.ru — технологический портал, посвящённым смартфонам, бытовой технике, мобильным гаджетам. Сайт начал свое существование в 2015 году, на нём ежедневно публикуются свежие обзоры. Мы постоянно делаем упор на аналитические обзоры, сравнение с аналогами на рынке и помощь посетителям в выборе гаджетов для покупки. Материалы ресурса уникальны, пишутся специалистами в выбранной области и подлежат обязательной проверке и редактуре.
Latest posts by Максим Фомочкин
- Какой кнопочный телефон самый лучший на сегодня: отзывы, цены, фото – 06.06.2022
- Рейтинг игровых ноутбуков 2022 цена качество: отзывы, лучшие модели – 24.05.2022
- Рейтинг беспроводных наушников цена качество 2022: отзывы, лучшие модели – 18.05.2022
- Смартфоны Realme: все модели, цены, фото – 17.05.2022
Особенности и характеристика трубчатых батарей
- Стальные трубчатые радиаторы отопления подходят по дизайну в разные помещения.
- Рабочее давление у таких радиаторов от десяти до двадцати пяти атмосфер. Скачки переносят комфортно.
- Можно использовать от пятнадцати до сорока лет.
- Гарантия предоставляется от двух до десяти лет.
- Рассчитаны для того, что отапливать площадь от трех до тридцати десяти квадратных метров.
- Теплоотдача больше, чем панельных радиаторов. Если у панельных было от 179, то у трубчатых от 252 Вт.
- Ухаживать за ними очень удобно. Ведь поверхность здесь гладкая.
- Устанавливать такие радиаторы можно в необычных местах.
- Стоимость почти в два раза дороже панельных.
Плюсы трубчатых радиаторов
- Теплоотдача у них высокая.
- Легко устанавливаются.
- Пыль на них толком не садится. Удобно их мыть с помощью щетки.
- Комнаты нагревает равномерно.
- Температуру в комнате регулируют специальным регулятором.
- Большое количество разновидностей.
- Они безопасны, потому что, края у них округленные. Можно устанавливать и в детских комнатах.
5 место — Kermi FKO 22 500 1800: Характеристики и цена
Kermi FKO 22 500 1800
Пятое место рейтинга радиаторов отопления для частного дома занимает модель Kermi FKO 22 500 1800, которая выделяется приятным внешним видом, качеством покрытия, надежность и достойным изготовлением. В сумме с положительными отзывами владельцев можно рекомендовать радиатор для более детального знакомства.
| Тип | панельный |
| Конструкция | настенная |
| Подключение | боковое |
| Теплоотдача радиатора | 3254.4 Вт |
| Межосевое расстояние | 446 мм |
| Максимальная рабочая температура | 110 °С |
| Число панелей | 2 |
| Цена | 11 050 ₽ |
Внешний вид 4.8/5
Качество покрытия 4.8/5
Надежность 4.4/5
Качество изготовления 4.4/5
Итого 4,6/5
Как подключить стальные радиаторы
Правильное подключение стальных радиаторов отопления – это залог их долгой и эффективной работы.
Чтобы так и было, следует учесть несколько нюансов:
- Подающая труба должна находиться на расстоянии не менее 80 мм от торца радиатора, в то время как обратка – в 30 мм.
- При нижнем подключении допустимые теплопотери составляют от 10 до 15%, что нужно учитывать при расчете мощности радиатора.
- Следует соблюсти расстояние между панелью, полом, стеной и подоконником. Оно должно составлять 7 см до пола, 10 см до подоконника, не менее 2 см между стеной и задней частью панели.
- Подключение панельного радиатора должно соответствовать его маркировкам, то есть нужные концы подсоединить к определенным трубам. Если нарушить этот порядок и подсоединить обратку вместо подающей трубы, то эффективность прибора падает до 60%.
При нижнем подключении могут использоваться два вида подводки:
- Односторонний, при котором 2 трубы выходят с одной стороны. При этом обе пробки радиатора находятся внизу, верхняя из которых соединяется с подающей трубой, а нижняя, расположенная прямо под ней – с обраткой.
- Разностороннее подключение подразумевает, что горячая вода входит с одной стороны, а холодная труба – с другой. Этот способ особенно хорош для автономных отопительных систем.
Хотя радиаторы с нижним подключением и обладают самой высокой теплопотерей, которую можно возместить, выбрав более мощную панель, трубы системы можно убрать в пол, что позволит придать помещению более эстетичный вид.
Основные производители
Один из самых известных производителей стальных панельных радиаторов — Kermi, Германия. Качество продукции высокое, а также при создании используются особые технологии, повышающие фактор теплоотдачи. Благодаря двум инновациям «Therm X2» и настройке клапанов предварительно сберегается около 10% энергии. В ассортименте есть радиаторы с нижним и боковым подключением. Выпускаются с популярными типами 11, 22 и 33.
Buderus, Германия. Используются в основном для отопления домов, других зданий, где температура теплоносителя не больше 110 градусов. Длины исполнений от 400 до 2900 мм, высоты от 350 до 850 мм. После доставки радиаторы полностью готовы к установке. Можно монтировать в системы с давлением примерно до 9 бар.
Korado, Чехия. Их основная деталь — пара пластин, которые представляют собой греющую поверхность. У компании широкий модельный ряд, поэтому человек можно спокойно подобрать необходимый ему стальной панельный радиатор отопления. Толщина стенок более 1,15 мм. Применяется в роли теплоносителя воды/водных веществ с температурой до 109 градусов Цельсия. Можно скрыто монтировать подводку труб.
DeLonghi, Италия. Они бесшумно работают, полностью отсутствуют открытые нагревательные детали, подогрев помещений происходит равномерно. Производитель гарантирует безопасность и надежность продукции.
PURMO, Финляндия. Финские стальные радиаторы набирают все большую известность в нашей стране. Ведь из-за доступности цен отечественные создатели не особо представлены на рынке приборов отопления. Цена/качество радуют покупателей, различный выбор размеров и типов радиаторов дает возможность подобрать отопительный прибор под своё место жительства, офис, другое здание. Отзывы говорят о продолжительном сроке службы, приятном внешнем виде, высоких характеристиках прибора. Также плюсом является тот факт, что производитель изготавливает радиаторы не только в белом цвете, но и хоть чёрном, красном и так далее. Можно выбрать цвет под заказ. Изготавливается из низкоуглеродистой стали. Возможны 4 вида подключения — боковое, седельное, диагональное, нижнее.
Среди производителей трубчатых стальных радиаторов стоит отметить Charleston, Германия. У них имеется боковое подключение, колончатая структура. Составлены из нескольких секций, которые сообщены сваркой. Применяются в закрытых системах, где радиатор не соприкасается с воздухом. Для горячего водоснабжения он не применим. Можно использовать не только для жилых помещений, но и для административных построек. Толщина стали стандартная, около 1,2 мм.
Arbonia, Германия. Их внешний вид довольно минималистичный, также можно выбрать цвет под заказ. Радиаторы не занимают большие площади из-за своих маленьких и узких габаритов — они высокие, но тонкие. Современный вид идеально подойдет для того, чтобы освежить дизайн своей территории. Он не похож на традиционные батареи.
Типы стальных батарей
Стальной секционный радиатор
Износостойкость, гибкость, пластичность — качества присущие стали. Они позволяют изготавливать различные виды продукции.
Основные виды стальных радиаторов:
- штампованные;
- трубчатые;
- секционные.
Каждый имеет особенности, которые учитывают при покупке и эксплуатации.
Штампованные панельные модели

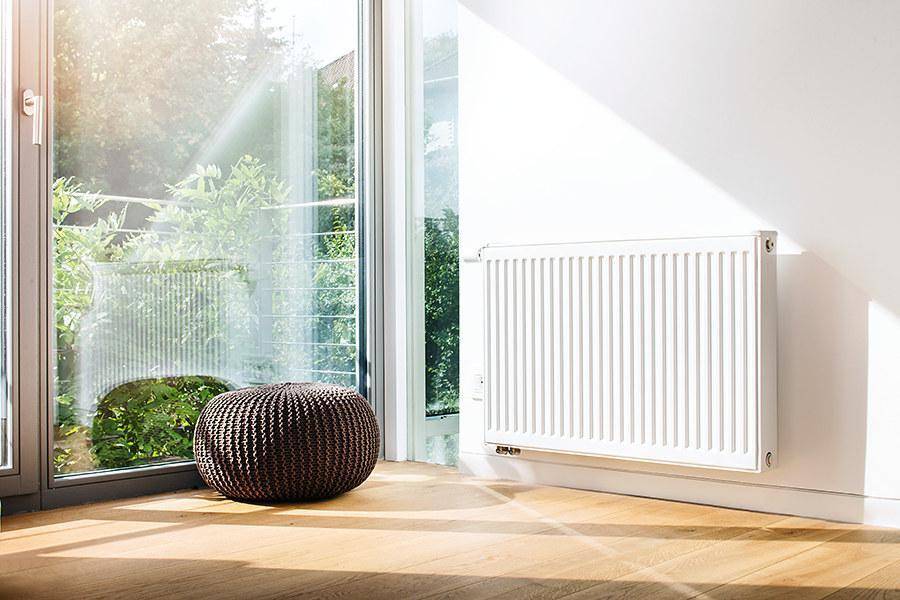

Стальные панельные радиаторы
В общем случае технология производства изделий проста.
- Металлический лист штампуют, выдавливая рёбра жесткости и придавая объёмную форму.
- Листы соединяют контактной сваркой, чтобы получилась своеобразная замкнутая емкость.
- Для подвода пароводяной смеси и отвода охлаждённого теплоносителя вваривают два штуцера.
Большое влияние на сохранность привлекательного внешнего вида влияет способ окраски.
Внутреннее устройство штампованного радиатора
Работает стальной штампованный радиатор на двух принципах:
- излучение в пространство инфракрасных волн (тепла);
- конвекция — подъём нагретого от панели воздуха от пола к потолку.
Достоинства панельных металлических радиаторов отопления:
- относительно низкая цена за счёт технологичности и минимума применяемых материалов;
- привлекательный внешний вид, широкий выбор продукции;
- возможность выбора мощности в зависимости от объёма помещения;
- быстрый прогрев после подачи теплоносителя;
- не надо ставить защитный или декоративный экран;
- небольшая масса облегчает транспортировку и монтаж.
Тот же эффект вызывает соль, содержащаяся в теплоносителе централизованных сетей. В частных домах это не так существенно — можно использовать специальные добавки или заполнить систему антифризом.
Второй недостаток — плохая сопротивляемость гидроударам, поэтому в домах с городским отоплением плоские железные батареи устанавливать не рекомендуется. Если всё-таки принято такое решение, обязательно устанавливают редукторы, смягчающие гидроудары.
Размеры панельных изделий могут быть самые разные. По длине от 40 см до 3 метров, по высоте — 0,3-0,9 м. От геометрических размеров зависит и мощность прибора. Характеристику всегда можно найти в паспорте. Также теплоотдача зависит от количества рядов панелей в сборке.
Трубчатые

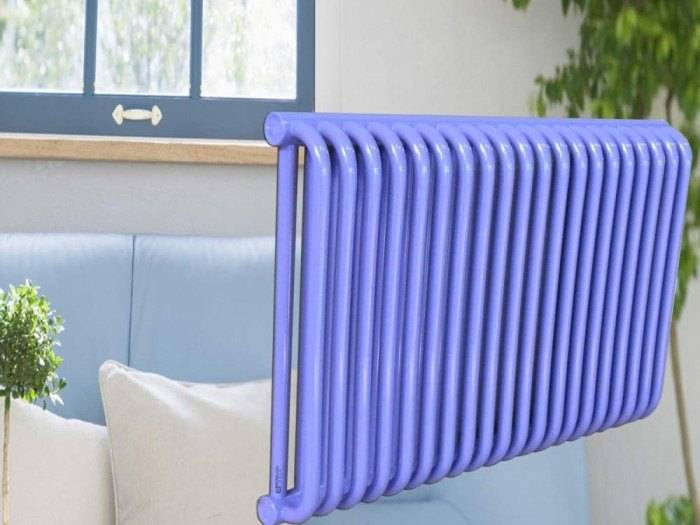

Стальная трубчатая батарея
Для изделий используются стальные трубки, соединённые в своеобразные решетки.
Трубы используют толстостенные, что увеличивает цену. Изнутри каналы покрывают полимерными материалами для предотвращения коррозии.
Толстые стенки гарантируют повышенные характеристики в части устойчивости к гидроударам. Рабочее давление для такого типа изделий устанавливается в пределах 15 Атм, что допускает использование в централизованных сетях.
Этому же способствует максимально допустимая рабочая температура теплоносителя — до 130 градусов.
Габариты зависят от толщины трубок и расчётного значения отдаваемой мощности. Длина до 3, высота до 1 м.
При покупке учитывают наличие отводов для бокового или нижнего подключения.
Кроме этого батареи трубчатого типа легко протирать или мыть, так как отсутствуют какие-либо выступы и изгибы.
Батареи равномерно прогреваются и обладают температурной инерцией. Эффект достигается за счёт толщины стали. Изделия некоторое время сохраняют тепло благодаря большой массе.
Секционные
Металлические батареи, собранные из отдельных секций, внешне очень напоминают чугунные радиаторы. В то же время имеют существенные отличия в изготовлении и технических характеристиках.
- Вначале методом штамповки и контактной сварки изготавливают отдельные секции.
- Следующий этап — сварка секций в единое изделие.
Конструкция является симбиозом панельных и трубчатых радиаторов.
Низкая коррозийная стойкость и высокая цена – главные показатели, ограничивающие распространение этого типа приборов.
В то же время секционные железные батареи выдерживают высокое давление и могут использоваться для обогрева в многоквартирных домах.
Секции соединены сваркой, что снижает коррозию в местах стыков, исключает протечки между компонентами.
Относительный недостаток по сравнению с алюминиевыми и биметаллическими изделиями: уменьшить или увеличить количество секций нельзя. Изделие является единым целым.
ТОП-10: Рейтинг радиаторов отопления для квартиры и домов 2020
| Название | Материал радиатора | Габариты (Длина/Высота/Глубина) | Оценка экспертов | Цена в рублях |
|---|---|---|---|---|
| Лучшие радиаторные системы отопления для квартир | ||||
| «Global STYLE PLUS 500» | Биметаллический | 80/575/95 мм | 9,9 из 10 | 8400 р |
| «Sira RS Bimetal 500» | Биметаллический | 80/572/95 мм | 9,8 из 10 | 7000 р |
| «Rifar Monolit 500» | Биметаллический | 320/577/100 мм | 9,8 из 10 | 7900 р |
| «МЗОО МС-140М-500» | Чугуный | 588/459/140 мм | 8,7 из 10 | от 500 р |
| «Viadrus Styl 500/130» | Чугуный | 60/580/130 мм | 9,4 из 10 | 2500 р |
| Лучшие радиаторные системы отопления для частных домов | ||||
| «Термал Стандарт Плюс 500» | Алюминий | 237/531/73 мм | 8,5 из 10 | от 400 р |
| «Sira Alice Royal 500» | Алюминий | 320/580/95 мм | 8,7 из 10 | от 600 р |
| «Kermi FKO 22 500 1000» | Сталь | 1000/500/100 мм | 8,4 из 10 | 7150 р |
| «Rifar Base Ventil 350» | Биметаллический | 79/410/90 мм | 9,7 из 10 | 8300 р |
| «КЗТО Элегант 1 250» | Биметаллический | 500/250/110 мм | 9,8 из 10 | 8500 р |
Гидроудар – это основная первопричина поломок радиаторных систем отопления в многоэтажных домах. Контроль за перепадами давления внутри обогревательной системы нам недоступен, зато у нас есть возможность в ряде ситуаций упредить угрозу появления проблемы. Если Вы слышите щелчки или гудение, то это первые признаки резкой смены уровня давления в отопительных батареях, при возникновении которых стоит сразу же обратиться в коммунальные службы.
Критерии выбора радиаторов отопления
Чтобы правильно определить, какие батареи лучше выбрать для конкретного места установки, необходимо учесть некоторые важные факторы:
- Информацию о максимальном давлении и температурном режиме в центральной системе отопления в конкретном населенном пункте. От этих данных будет зависеть, какие параметры должны иметь радиаторы.
- Стойкость конструкции радиатора и материала к качеству и температуре теплоносителя.
- Необходимую тепловую мощность для конкретного помещения — это необходимо знать для точного расчета количества радиаторов и их размерных параметров. Расчеты могут быть проведены по площади или объему помещений. Удобный и точный способ расчета будет предложен читателю в конце данной публикации.
- Дизайнерское оформление радиаторов тоже является немаловажным критерием, так как эти отопительные приборы могут поддержать выбранный дизайнерский стиль, или, наоборот, испортить внешний вид комнаты.
