Теплоснабжение многоэтажного дома

Распределительный узел отопления многоквартирного дома

Разводка отопления в многоэтажном доме имеет важное значение для эксплуатационных параметров системы. Однако помимо этого следует учитывать характеристики теплоснабжения. Важным из них является способ подачи горячей воды – централизованный или автономный

Важным из них является способ подачи горячей воды – централизованный или автономный.

В подавляющих случаях делают подключение к центральной отопительной системе. Это позволяет уменьшить текущие затраты в смете на отопление многоэтажного дома. Но практически уровень качества подобных услуг остается крайне низким. Поэтому при возможности выбора предпочтение отдается автономному отоплению многоэтажного дома.

Автономное отопление многоэтажного дома

автономное отопление многоэтажного дома

В современных многоэтажных жилых зданиях существует возможность организации независимой системы теплоснабжения. Она может быть двух типов – поквартирное или общедомовое. В первом случае автономная отопительная система многоэтажного дома осуществляется в каждой квартире отдельно. Для этого делают независимую разводку трубопроводов и устанавливают котел (чаще всего — газовый). Общедомовая подразумевает монтаж котельной, к которой предъявляются особые требования.

Принцип ее организации ничем не отличается от аналогичной схемы для частного загородного дома. Однако есть ряд важных моментов, которые необходимо учесть:

• Установка нескольких котлов отопления. Обязательно один или несколько из них должны выполнять дублирующую функцию. В случае выхода из строя одного котла – другой должен заменить его;
• Монтаж двухтрубной отопительной системы многоэтажного дома, как наиболее эффективной;
• Составление графика проведения плановых ремонтных и профилактических работ. В особенности это актуально для отопительного нагревательного оборудования и групп безопасности.

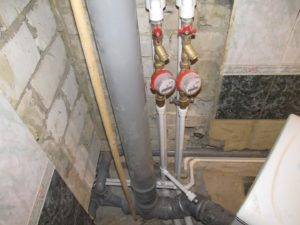

Учитывая особенности отопительной схемы конкретного многоэтажного дома нужно организовать поквартирную систему учета тепла. Для этого на каждый входящий патрубок от центрального стояка нужно установить счетчики учета энергии. Именно поэтому ленинградская отопительная система многоэтажного дома не подходит для уменьшения текущих затрат.

Централизованное отопление многоэтажного дома

Схема элеваторного узла

Как может измениться разводка отопления в многоквартирном доме при подключении его к центральному теплоснабжению? Основным элементом этой системы является элеваторный узел, который выполняет функции нормализации параметров теплоносителя до приемлемых значений.

Общая протяженность центральных тепловых магистралей достаточно велика. Поэтому в тепловом пункте создают такие параметры теплоносителя, чтобы потери тепла были минимальны. Для этого повышают давление до 20 атм. что приводит к возрастанию температуры горячей воды до +120°С. Однако учитывая особенности системы отопления в многоквартирном доме, подача горячей воды с такими характеристиками к потребителям не разрешена. Для нормализации параметров теплоносителя устанавливают элеваторный узел.

Он может быть рассчитан как для двухтрубной, так и для однотрубной отопительной системы многоэтажного дома. Его основными функциями являются:

• Уменьшение давления с помощью элеватора. Специальная конусная задвижка регулирует объем притока теплоносителя в распределительную систему;
• Снижение уровня температуры до +90-85°С. Для этого предназначен узел смешивания горячей и остывшей воды;
• Фильтрация теплоносителя и уменьшение содержания кислорода.

Помимо этого элеваторный узел выполняет основную балансировку однотрубной системы отопления в доме. Для этого в нем предусмотрена запорная и регулирующая арматура, которая в автоматическом или полуавтоматическом режиме осуществляет регулировку давления и температуры.

Также нужно учитывать, что смета на централизованное отопление многоэтажного дома будет отличаться от автономной. В таблице показаны сравнительные характеристики этих систем.

Отказ и обрезка отопления в квартире

Отказ от центрального отопления – самый сложный этап установки индивидуального котла. Впрочем, не желая мириться с политикой местных теплосетей, некоторые решают вовсе отрезать центральное теплоснабжение квартиры в многоквартирном доме, не устанавливая при этом собственный котел.

Согласно п. 6 Правил, утв. , отопительная система (стояки, обогревающие элементы, любое другое оборудование на магистрали), даже если она проходит через конкретную квартиру, является общим имуществом жильцов.

Эта единая система предназначена для обогрева всего дома, а не одной лишь квартиры. Поэтому вмешательство в общедомовые коммуникации возможно лишь с согласия всех собственников жилых помещений. На практике же мало кто из соседей согласится на такую обрезку, ведь это может вызвать разбалансировку и нарушение работы всей системы.

Единственный шанс отрезать батареи – получить решение суда о том, что внутридомовая система отопления не является общей собственностью жильцов.

Какие документы потребуются для обрезки

Чтобы суд разрешил обрезку и переустройство системы, помимо искового заявления и прочих стандартных бумаг инициатор должен предоставить:

• техпаспорт и правоустанавливающие документы на жилье;
• согласие жильцов всего дома на вмешательство в отопительную систему либо доказательство того, что она не является общей собственностью жильцов;
• заключение специализированной экспертной организации о технической возможности переустройства отопительной системы;
• проект теплоснабжения дома с учетом изменений, которые будут внесены после обрезки;
• расчет остаточного обогрева от стояков и лежаков.

Процедура отключения

Если суд примет положительное решение, процедура обрезки будет выглядеть следующим образом:

• обрезка радиаторов со сваркой и срезанием всех подводок;
• врезка перемычки в стояки;
• если это квартира верхнего этажа, перенос перемычки между парными стояками к соседям снизу;
• тщательная изоляция стояка по всей его протяженности в квартире;
• составление сотрудником теплосети акта об отключении от центрального отопления и расторжение договора на предоставление тепла.

Даже в случае обрезки батарей владелец жилья обязан предоставлять слесарям доступ к стоякам.

Устройство централизованной системы отопления и принцип работы ее узлов в многоквартирном доме

Понятно, что для обеспечения теплом многоквартирного дома его нужно подключить к теплосети, идущей от котельной или ТЭЦ. Для этих целей в ведущих к зданию трубах устанавливают входные задвижки, от которых запитан один или два тепловых узла.

После задвижек, как правило, устанавливаются грязевики, предназначенные для осаждения образующихся в трубопроводе при длительном контакте с горячей водой окислов и солей металлов. К слову, эти устройства позволяют продлить срок безремонтной работы системы отопления.

Далее в домовом контуре расположены врезки горячего водоснабжения: одна на подаче, вторая на обратке. Как известно, центральное отопление функционирует на перегретой воде (температура теплоносителя с ТЭЦ составляет 130-150 0С, а чтобы жидкость не превращалась в пар, в системе создается давление 6-10 кгс). Поэтому в холодный период года ГВС подключается с обратки, где температура воды не превышает обычно 70 0С. В летний период, когда температура теплоносителя в теплосети относительно низкая, горячее водоснабжение подключается с подачи.

После задвижек ГВС находится самый главный узел системы – элеватор отопления, основное предназначение которого заключается в охлаждении перегретой (поступающей с ТЭЦ) воды до нормативных показателей, необходимых для подачи непосредственно к отопительным приборам многоквартирного дома.

Это устройство состоит из стального корпуса, в котором расположено сопло, из которого поступающая с теплоэнергоцентрали вода выходит с пониженным давлением и высокой скоростью. В результате этого создается разрежение, вызывающее подсос теплоносителя из обратки в элеватор, где и происходит смешивание воды, т.е. изменение ее температуры.

Рисунок 6 – Устройство элеватора отопления

За элеватором обычно расположены задвижки на отопление подъездов или многоквартирного дома в целом.

Далее центральное отопление предусматривает монтаж так называемых сбросов, представляющих собой вентили для перепускания или осушения системы. Иногда их соединяют с трубопроводом холодного водоснабжения с целью заполнения радиаторов водой в летний период.

В последние годы в соответствии с требованиями по обязательной установке приборов учета, на вводе в подъезды или дом устанавливаются теплосчетчики.

Рисунок 7 – Схема устройства теплового узла центральной системы отопления

Стояки и розливы централизованной системы отопления

Схема организации циркуляции воды в системе многоквартирного дома представляет собой, как правило, однотрубный вариант подачи теплоносителя с верхним или нижним розливом. При этом трубы подачи и обратки могут разводиться либо обе в подвале, либо подача на чердаке или техэтаже, а обратка в подвале.

Стояки, в свою очередь, бывают с:

• попутным движением теплоносителя;
• движением воды верху вниз;
• встречным движением снизу вверх.

При использовании схемы с нижним розливом каждая пара стояков соединяется посредством перемычек, которая может располагаться либо в квартирах на последнем этаже, либо на чердаке. При этом в верхней точке перемычки обязательно должен быть смонтирован воздухоотводчик (воздушник).

Основным недостатком этого варианта является завоздушивание системы после каждого сброса воды, что требует стравления воздуха из каждой перемычки.

Рисунок 8 – Возможные схемы центральной системы отопления с нижним розливом

Система отопления с верхним розливом предусматривает установку на техэтаже многоэтажного дома расширительного бака с вентилем-воздухоотводчиком, а также отдельные вентили, позволяющие отсекать каждый стояк.

Правильный уклон при прокладке розлива обеспечивает при открытии воздушников полный слив воды из системы за очень короткое время. Но такой вариант имеет ряд особенностей, которые необходимо учитывать при проектировании.

1. Температура отопительных приборов уменьшается по мере движения теплоносителя вниз. Понятно, что на нижних этажах она будет значительно ниже, чем на верхних, что обычно компенсируется увеличением количества секций радиаторов или площади конвекторов.
2. Процесс запуска отопления довольно прост. Для этого требуется заполнить систему, открыть имеющиеся домовые задвижки и на короткое время воздушник на расширительном баке. После этого центральное отопление и вся система начинают функционировать в полной мере.
3. Сброс теплоносителя из конкретного стояка, наоборот, имеет некоторые сложности. Для этого требуется сначала найти и перекрыть нужный стояк на техэтаже многоэтажного дома, затем найти и отключить его вентиль в подвале, и только после этого можно будет открыть сбросник.

Рисунок 9 – Схема однотрубной системы отопления с верхним розливом

Конструктивные особенности схемы отопления

В цепи отопления за элеваторным узлом находятся разные задвижки. Их роль нельзя недооценивать, поскольку они дают возможность регулировать отопление в отдельных подъездах или в целом доме. Чаще всего регулировка задвижек осуществляется вручную сотрудниками теплоснабжающей компании, если возникает такая необходимость.

В современных зданиях нередко используются дополнительные элементы, вроде коллекторов, тепловых счетчиков на батареи и другого оборудования. В последние годы почти каждая система отопления высотных зданий оснащается автоматикой, чтобы минимизировать вмешательство человека в работу конструкции (прочитайте: «Погодозависимая автоматика систем отопления — об автоматике и контроллерах для котлов на примерах «). Все описанные детали позволяют добиться лучшей производительности, повышают КПД и дают возможность более равномерно распределять тепловую энергию по всем квартирам.

Особенности обогрева многоэтажных домов

Любая схема отопления многоквартирного дома кардинально отличается от способа и последовательности подключения отопительных приборов в частных домах. Она имеет более сложную структуру и гарантирует то, что даже в лютые морозы жители квартир на всех этажах будут обеспечены теплом и не столкнутся с такими неприятностями, как завоздушенные радиаторы, холодные пятна, протечки, гидроудары и промерзшие стены.

В частности, температура зимой будет на уровне 20-22 градусов, а относительная влажность составит около 40%. Для достижения подобных показателей важна не только схема принципиальная отопления, а и качественно выполненная изоляция квартир, препятствующая выходу тепла на улицу через щели в стенах, кровле и оконных проемах.

Устройство и принцип работы централизованного отопления многоквартирного дома

Теперь разберемся в устройстве отопления в многоквартирном доме. Поскольку каждое здание подключается к общей теплосети, на трубопроводах подачи в дом устанавливаются задвижки. От одной подающей трубы может питаться 1-2 тепловых узла. После задвижек следуют грязевики. В них оседают различные примеси и соли металлов, образующиеся в трубопроводе при контакте с нагретой водой. Грязевики продлевают срок службы отопительных сетей.

После них идет врезка труб горячего водоснабжения. Одна труба установлена на подающем трубопроводе, а другая – на трубе с обраткой. Поскольку температура теплоносителя в трубах подачи может доходить до 130°С, в холодное время года горячая вода берется из обратки, где теплоноситель не горячее 70 градусов. В теплый сезон ГВС переключается на забор с труб подачи.

После врезки ГВС следует главный элемент системы – элеваторный узел. Здесь перегретый теплоноситель охлаждается до требуемой температуры. Узел состоит из стального корпуса с соплом внутри, которое предназначено для подачи воды, идущей с ТЭЦ, с меньшим давлением, но более высокой скоростью. Это способствует подсосу теплоносителя из обратки. За счет смешивания горячей и охлажденной воды достигается оптимальная температура жидкости.

После элеватора следуют задвижки, которые отвечают за отключение отдельных подъездов или всей постройки от системы отопления. Летом эти задвижки закрыты, а в отопительный сезон их открывают. За задвижками устанавливаются спускные краны. Они предназначены для слива теплоносителя из сетей дома или для их заполнения водой после ремонта. Иногда этот вентиль соединяется с сетями холодного водоснабжения. На входе в дом или отдельные подъезды обязательно устанавливается тепловой счетчик.

Розливы и стояки

В многоквартирных домах чаще используется однотрубная разводка с верхней или нижней подачей теплоносителя в отопительные приборы. Трубопроводы подачи и обратки могут разводиться в подвале либо подающие трубы монтируют на чердаке (техэтаже), а обратка прокладывается в подвале.

Тепловые насосы воздух-воздух для отопления частного дома

Вертикальные стояки бывают следующих типов:

• с встречным движением теплового носителя снизу вверх;
• с попутным током теплоносителя;
• вода движется сверху вниз.

При реализации схемы с нижней подачей пары стояков соединяются перемычками. Эти перемычки устанавливаются в квартирах на верхнем этаже или на чердаке. В самой верхней точке соединяющей перемычки устанавливается воздухоотводчик, например, кран Маевского. Главный минус такого варианта в завоздушивании системы после каждого слива носителя. Поэтому приходится спускать воздух на каждой перемычке.

При верхней подаче на техэтаже дома монтируется расширительный бак с воздухоотводчиком, а также вентили для отключения каждого стояка. Если при прокладке разводки обеспечить правильный уклон, то теплоноситель можно быстро сливать.

Однако такая схема имеет насколько нюансов:

1. Когда вода движется вниз, температура отдельных приборов постепенно уменьшается. Для компенсации теплопотерь увеличивают количество секций на нижних этажах либо применяют конвекторы большей площади.
2. При запуске системы нужно на короткое время открывать воздухоотводчик на расширительном баке.
3. Для слива теплоносителя с определенного стояка нужно перекрыть этот стояк на техэтаже, а потом перекрыть соответствующий вентиль в подвальном помещении. Только после этого можно сливать воду.

Непосредственные сантехнические работы

Некоторое время назад для систем подачи тепла использовали только оцинкованные металлические конструкции, но их вытеснили современные металлопластиковые или армированные полипропиленовые трубы. С ними работа производится быстрее из-за небольшого веса, не нужно приваривать части системы, их легко встроить в любой угол помещения. Единственный недостаток этих труб – они плохо выдерживают резкие перепады давления от 5 до 10 атмосфер

По этой причине, если вы хотите выбрать наиболее долговечный вариант, то стоит обращать внимание именно на оцинкованный металл

Для работы с металлическими трубами вам понадобится иметь:

• контргайки для радиатора;
• сгоны;
• чугунные или латунные тройники;
• муфты;
• вентили.

Помочь в проведении работ вам поможет видеоинструкция. Поэтапный план, после того как стояки отключены, будет следующим:

Для начала вам необходимо срезать трубы так, чтобы у вас было пространство для маневра. Если с соседями у вас не лучшие отношения, то для удобной состыковки со стояком сделайте это выше пола и ниже потолка. Так же поступите в квартире с натяжными потолками. Если у вас есть газосварка, то можно пропустить момент нарезания резьбы. Работа пойдет быстрее, но не каждый готов похвастаться умением работать с таким оборудованием. Если вы не можете применить сварку, то на трубах нужно нарезать резьбу по часовой стрелке, длиной 5 нитей

Обратите внимание, что вам необходимо будет держать трубу газовым ключом после нарезки первой нити, иначе вы сорвете резьбу выше или ниже. Резьбу нужно нанести на подводке и в сгоне. Соедините трубы муфтами с резьбой на стояке

Соедините трубы муфтами с резьбой на стояке

Для подмотки используйте сантехнический лен и герметик. Установите тройники на резьбу, соблюдая между внутренними витками резьбы расстояние 50 сантиметров. Учтите, что трубы не должны находится внатяжку, иначе контргайка перекосится. Установите в тройники вентили. В вентили радиатора установите патрубки. На них накрутите контргайку и пробку радиатора. Перемычка монтируется по примеру сгона. Завершает работу по замене труб установка радиатора.

Самостоятельно ремонтировать свою квартиру, производить работы со стояками и переносу радиаторов необходимо лишь в том случае, если вы имеете навыки работы с сантехническим оборудованием

Важно понимать, как устроения система отопления в вашем многоквартирном доме. Если у вас есть хотя бы малейшие сомнения в своих силах, то для работы со стояком стоит пригласить квалифицированного специалиста

Классификация по направлению движения теплоносителя

В зависимости от направления движения подающего и обратного теплоносителя относительно друг друга системы отопления проектируют трех наиболее распространенных схем: тупиковая, с попутным движением теплоносителя и коллекторная (лучевая).

Тупиковые схемы движения теплоносителя

В тупиковых (стандартных) системах отопления теплоносители движутся в противотоке, наиболее удаленная ветка радиаторов от котла имеет большее сопротивление, чем так которая находится ближе. Поэтому возможно возникновение ситуации, когда происходит неравномерный прогрев ближайших радиаторов. Для того чтобы этого избежать необходимо создать дополнительное сопротивление в более коротких циркуляционных кольцах, то есть установить балансировочную арматуру.

Попутные схемы движение теплоносителя

При попутном движении теплоносителя параллельно в подающей и обратной трубе системы отопления все циркуляционные кольца, то есть ветки с радиаторами, находятся в одинаковых условиях. То есть как трубопроводы, так и стояки или радиаторы гидравлически сбалансированы между собой. Однако такие системы наиболее металлоемки по сравнению со стандартными, а также требуют прокладки гораздо большей длины трубопроводов Это отражается, прежде всего, на стоимости системы и цене монтажных работ. Поэтому попутные схемы в жилищном строительстве применяются наиболее редко.

Коллекторные схемы отопления

Идеальным вариантом для коттеджного и жилищного строительства в целом является применение коллекторной схемы системы отопления.

Такая система представляет собой установленный на этаже или в котельной коллекторный шкаф, в котором кроме запорной и балансировочной арматуры устанавливаются коллектора с выходами либо на радиаторную ветку либо на каждый прибор отопления. Такая система также является гидравлически стабильной и легко поддающаяся регулировке отдельных самых удаленных веток или нагруженных по тепловой мощности. При планировании лучевой схемы системы отопления можно к каждому выходу коллектора подключать каждый радиатор в отдельности, а трубопроводы прокладывать скрытым способом. При этом отрезок трубопровода должен быть выполнен из цельного куска трубы.

Варианты водяного отопления дома

В частных и многоквартирных строениях отопление может быть радиаторным (коллекторным), плинтусным или в виде теплого пола. Каждая система обладает собственными характеристиками и преимуществами.

Теплый пол

Конструкция представляет собой обогрев помещения со стороны пола, используется в любых типах помещения, подходит для комнат с любым уровнем влажности, а также для размещения на открытых пространствах (балкон, лоджия, веранда). Особенности – применение трубопроводов высокой степени теплопроводности, гибкости, прочности.

Конструкция выкладывается под стяжку, к преимуществам относятся:

• эффективность при использовании разного финишного покрытия пола;
• заметное снижение затрат на тепло (до 50%);
• невысокая стоимость конструкции и возможность выполнения своими руками;
• применение в комбинированной схеме системы отопления.

Автономный водяной пол никак не зависит от электроэнергии, если питается от газового котла, поэтому хозяин может не бояться перебоев с электричеством, плюс минимизируется угроза замыкания, пожара.

Плинтусное отопление

Теплым плинтусом называется нагревательный элемент, повторяющий форму строительного аналога. Принцип работы устройства, расположенного по периметру помещения, похож на обычные радиаторы. Нагрев труб внутри корпуса происходит равномерно, затем теплый воздух поднимается по стенам вверх, помещение прогревается по всем плоскостям: стеновым, напольной.

К преимуществам системы относят:

1. Формирование комфортной температуры. Исключается активная циркуляция воздушных потоков, что объясняет более мягкий и постепенный прогрев помещения. К тому же можно утеплить зоны стыка пола и стены, где появляется плесень – особенно это актуально для частных домов.
2. Простой монтаж. Все конструкционные узлы продаются в готовом варианте. Обустройство может быть одно-, двухрядным, разным по мощности.

Минус – особенность расположения. Размещение вдоль стен по низу и всему периметру заставляет отказаться от привычного порядка расстановки мебели (у стены).

Радиаторное отопление

Классическая схема с батареями и трубопроводами. Радиаторы подключаются тройниками, которые монтируются в зонах соединения со стояками, трубами. Принцип схемы – последовательность соединения. Можно делать лучевую конструкцию, которая повышает возможности отопления.

К достоинствам относят: простоту монтажа, эффективность работы и разнообразие выбора схем. Радиаторное отопление может сочетаться с другими видами, обустраиваться на базе одно-, двухтрубных схем, стать дополнением периметральной (тройниковой) конструкции.

Вопросы и ответы

Сколько времени будет потрачено на замену стояка в квартире?

Время, потраченное на замену стояка зависит от объема работ и типа труб.

Даете ли вы гарантию на выполненную работу?

Да, мы гарантируем качество выполняемых работ. При составлении договора прописывается пункт о гарантийных обязательствах.

Сколько стоит замена стояка водоснабжения?

С ценами на услугу Вы можете ознакомиться на сайте. Более подробную информацию Вы можете уточнить у менеджера.

Вы обслуживаете Подмосковье?

Да, мы обслуживаем ближайшие к Москве города : Люберцы, Котельники, Реутов, Дзержинский, Химки, Красногорск, Видное, Одинцово, Долгопрудный, Балашиха, Щербинка, Мытищи, Юбилейный, Московский, Железнодорожный, Лыткарино, Королев, Лобня, Домодедово, Подольск, Троицк, Ивантеевка, Пушкино, Щелково, Дедовск, Жуковский, Старая Купавна, Электроугли, Климовск, Апрелевка, Фрязино, Голицино, Раменское, Краснознаменск, Лосино-Петровский.

Горизонтальная разводка отопления

В отопительной горизонтальной системе радиаторы каждого этажа подключены к отдельному стояку. Вертикальные трубы отсутствуют частично или полностью.

Схемы систем отопления с двутрубными горизонтальными разводками

Схемы систем отопления с однотрубными горизонтальными разводками

Для балансировки двухтрубной горизонтальной разводки отопления применяют – регулируемый байпас, например – H-образный узел “Herz-3000”.

Любая горизонтальная схема может быть с попутным и тупиковым движением жидкости.

Ключевое преимущество горизонтальной разводки – возможность реализовать скрытый монтаж в конструкции стен или пола. Для этого применяют металлополимерные трубы, которые имеют большее температурное расширение, чем металлические. Их укладывают с использованием компенсаторов длины. Вместе с тем возникает проблема удаления воздуха, решаемая одним из следующих способов:

• установка крана Маевского;
• монтаж автоматических воздухоотводчиков;
• применение труб с кислородным барьером;
• повышение герметичности системы.

Для реализации данной схемы требуется организовать принудительную циркуляцию теплоносителя.

Отопление в многоквартирном доме

Если следовать установленным требованиям СНИП и ГОСТ, то система отопления многоквартирного дома схема которого обязательна к утверждению, должны обеспечивать нагревание воздуха в зимний период в жилых помещениях до температуры 20-22 градуса.

Влажность воздуха при этом должна составлять 30-45 %.

Чтобы достичь этого, когда разрабатывается проектно-сметная документация на строительство, тогда же и проектируется система отопления многоквартирного дома, которая должна обеспечить одинаковое давление теплоносителя в магистральных трубах на всех этажах многоэтажного дома.

Вот только так можно обеспечить нормальную циркуляцию самого теплоносителя и обеспечить в помещении требуемые параметры воздуха.

Если внимательно изучить схему отопительной системы многоквартирного дома, то можно заметить, что диаметр трубопровода, по которому доставляется в каждую квартиру тепло, уменьшается.

К примеру, внутридомовая отопительная система многоквартирного дома в подвале труба имеет диаметр на входе 100 мм, а лежаки, которые распределяют теплоноситель по подъездам дома – 50-76 мм. От того, каких габаритов здание и насколько протяжное у него крыло и зависит диаметр труб.

Вот для монтирования труб стояков используются трубы с диаметром 20 мм. Что касается обратки, то такая схема выполняется в обратном порядке (по возрастающей).

Следует ещё отметить и конструкционные особенности лежаков в системе отопления жилых многоквартирных домов, как на подаче, так и на обратке. Необходимо их конецевики заглушать шаровым краном с диаметром 32 мм, который устанавливается на расстоянии 30 сантиметров от установленного последнего стояка.

Это необходимо сделать для того, чтобы создать аккумуляционный карман для скопившейся накипи в нижней и горизонтальной части отопительной системы. Также в таких карманах собираются окалины и иные загрязнения, которые устраняются при запланированных промывках отопительной системы.

Отлично с такой системой справляется гидравлика отопительной системы многоквартирного дома, к этой системе прилагаются циркуляционные вакуумные насосы, а также дополнительное свободное место для установки всей системы, что и чаще всего становится причиной использования гидравлики в отопительной системе многоквартирного дома.

Отопительная система в многоквартирных домах может быть двухтрубной и однотрубной.

Если установлена двухтрубная система, тогда устанавливать регуляторы выборочно нельзя, чтобы не нарушить работу всей системы. Все радиаторы в двухтрубной системе присоединяются к параллельному вводу.

Если через все радиаторы протекает необходимое количество воды – это означает, что система работает правильно. Для этого обязательно система должна быть:

1. Правильно собрана (диаметр труб должен быть правильно подобран);
2. Гидравлически устойчива (расходы должны быть расчетными или же изменяться при перепадах воды пропорционально).

Чтобы система работала правильно необходимо:

1. Устанавливать на каждом стояке исключительно современные балансировочные вентили для правильного распределения количества воды по стоякам.
2. Устанавливать на всех радиаторах во всех помещениях регулирующие устройства с повышенным сопротивлением;
3. Запроектировать и смонтировать. (Будет лучше, если этим займутся профессионалы).

Однотрубная система имеет основное отличие от двухтрубной: в однотрубной системе все стояки циркуляционные, объединенные в один с названием «холостые».

Чтобы водораспределение происходило лучше, к разным точкам потребления воды и в целях сбережения равных диаметров по всей высоте стояка в однотрубной системе водоподачи горячей воды, стояки в обязательном порядке закольцовывают.

Если используется кольцевая схема для многоквартирных домов, у которых количество этажей не превышает пяти, диаметр стояков должен быть 25 мм.

Те здания, у которых этажность выше шестого, тогда диаметр должен быть 32 мм. На стояки подачи устанавливают полотенцесушители при однотрубной разводке, что означает, что в момент слабого обогрева в квартиры будет доходить вода низкой температуры.

Чтобы обеспечить воздухоудаление из отопительной системы, необходимо проложить трубы с минимально допустимым уклоном 0,002 к самому вводу трубопровода. В тех системах, где нижняя разводка, воздух будет стравливаться через водоразборный верхний кран.

Если разводка верхняя, тогда воздух стравливается при помощи автоматических воздухоотводчиков, которые установлены в верхних точках системы.
