Скважина на воду способом роторного бурения: особенности технологии, принцип осуществления работ

Сравнение стоимости различных способов

Стоимость одного метра роторного бурения в среднем выходит около 2000 рублей, а стоимость колонкового – около 300 – 500 рублей за метр в зависимости от сложности прохождения слоёв.

Шнековое бурение может осуществляться с помощью отличных по мощности установок и цена на эти работы также различается.

При прокладке скважин самостоятельно следует учитывать не только финансовые затраты, но и количество времени, которое придётся посвятить процессу бурения.

Специалисты фирм, осуществляющих бурение скважин под воду, составляют договор на проведение работ, предоставляют гарантию, оформляют все необходимые санитарные документы на установление скважины, которая может служить более 70 лет. Также рекомендуем ознакомиться с материалом, который расскажет что делать если протекает унитаз.

Методы бурения

Методы бурения классифицируют по двум параметрам.

В зависимости от применяемого механизма бурение может быть:

  • Механическое;
  • Ручное.

Варианты исполнения скважины

В зависимости от принципа работы буры:

  • Ударно-вращательный метод;
  • Ударный;
  • Вращательный.

Рассмотрим, чем примечательная каждая технология бурения скважин на воду и как она выполняется.

Ручной способ

Ручное бурение скважины вполне подходит для самостоятельного выполнения процесса при наличии всех нужных инструментов. Такой колодец будет не более тридцати метров, почву пробивают до достижения слоя воды.

Для этого понадобятся обсадные трубы, штанги, лебедка и буровые головки разных параметров. При создании более глубокой скважины, нужна бурильная вышка для подъема и погружения бура.

Если штанги не нашлось, сделать ее можно, соединив трубы шпоном или резьбой. К концу нижней штанги крепят буровую головку. Процесс выглядит следующим образом:

Шнек-бур и станок для бурения скважин своими руками

  1. Над местом предполагаемой скважины размещают вышку так, чтоб она была несколько выше длины штанги.
  2. Лопатой выкапывают небольшое углубление для бура.
  3. Вставить бур в углубление и вращать его. Возможно, понадобится помощь, потому что при углублении движение бура будет затрудняться.
  4. Пробив полметра, остановитесь, выньте бур и прочистите его от налипшей земли.
  5. Достигнув водяного слоя, откачайте три-четыре ведра грунтовой воды.

Последнее действие необходимо для устранения грязной воды и может быть выполнено погружным насосом.

Роторный способ

Это вращательный метод, который чаще всего используется при бурении глубокой скважины. Для этого понадобится специальная установка, оснащенная трубой. В этой трубе имеется вращающийся вал и долото. Воздействие на долото выполняется за счет гидравлической установки. Грунт из пробуренной скважины вымывают специальным раствором.

Таким образом, труба располагается над местом бурения и при вращении вала и долота пробивает почву. Жидкость может подаваться по стволу сверху вниз, тогда раствор, вымывая землю, выходит наружу через затрубное пространство. Такой способ называют прямой промывкой.

Может быть применена и обратная промывка, при которой раствор самотеком идет в затрубное пространство и после пробивания выкачивается погружным насосом.

Ударно-канатный способ

Метод основан на падении максимально тяжелого инструмента, обычно забивного стакана, с вышки в месте предполагаемой скважины. При желании самостоятельно применить ударно-канатную технологию, потребуется:

  • Прочный канат;
  • Забойный стакан – обычно прочная металлическая труба, подвешенная на канате;
  • Инструменты для уборки грунта.

Технология и последовательность действий:

Ударно-канатный способ — технология бурения

  1. Изготавливают вышку в форме треноги из стальных труб или крепких бревен. Высота зависит от длины забойного стакана и должна превышать ее на 1,5 метра.
  2. Забойный стакан изготавливают из стальной трубы, на конце которой находится режущее приспособление.
  3. К верхней части стакана крепят трос.
  4. Регулируя трос, стакан быстро отпускают на место пробоя.
  5. Землю из стакана извлекают через каждые пробуренные полметра.

Для создания глубокого колодца привлекают установки типа УГБ-1ВС.

Шнековый способ

Бурение скважины шнеком

Метод взял свое название от основного применяемого инструмента – шнека или Архимедового винта. Он выглядит как буровая штанга, к которой приваривают лопасти спирально. Вращая такой шнек, земля выносится на поверхность и собирается.

Для более глубокого колодца понадобится аренда малогабаритной легкоперевозимой буровой установки, так как самостоятельно изготовленный шнек бурит не более чем на десять метров в глубину.

Стоит отметить, что шнековый способ подойдет только в том случае, если грунт богат песчаной породой. Кроме того, если шнек сталкивается на своем пути с камнем, придется искать другое место для пробивания грунта и остановить работу.

Колонковый способ

Колонковая технология все реже используется в наши дни для бурения скважин под воду. Чаще применяется для гидрогеологических исследований. Для этого используется оборудование типа ЗиФ-650, которое извлекает столб грунта, создавая так называемую колонку.

Схема колонкового долота для бурения скважины под воду

Разрушение грунта проводится кольцевым способом, затем он вымывается. Скорость такого обустройства достаточно высокая, кроме того, позволяет пробивать твердые породы, но требует больших затрат на аренду серьезного геологического оборудования.

Характеристика способа

Извлекаемый на поверхность керн – цилиндрический столбик материала, его отбирают на пробу и транспортируют наверх с помощью шнекового подъемника – много способен сказать исследователям недр.

Пласты видны в разрезе, подобных точных показателей не сможет дать ни один из ныне существующих способов бурения.

Кольскую сверхглубокую скважину пробурили этим способом. Была достигнута отметка 12,262 тыс. метров – уникальный результат в разведывательном бурении.

А еще колонковый способ незаменим при бурении скважин для поиска воды, технология дает надежный результат – 100%. Стоит разобраться и в тонкостях самой технологии, в инструменте для ее реализации, изучить все плюсы и минусы.

Использовать колонковую технологию несложно, специалисты могут работать со всеми видами пород, вплоть до глубины 1 тыс. метров, когда срезы пластов подаются на поверхность с определенной периодичностью.

Технология бурения скважин

В большинстве случаев применяют роторный способ бурения скважин, чтобы добраться до водоносных слоев глубоко под землей. Как это происходит:

  1. Проводится гидрогеологическая разведка. Изучением видов породы и конфигурации водоносных слоев занимаются специализированные организации: предпринимателю нужны лишь результаты их работы по конкретному району.
  2. На основании такой информации разрабатывают проект скважины, включая нюансы проходки разных слоев почвы, способы укрепления стенок шахты и глубину бурения. Это позволяет подобрать соответствующее оборудование.
  3. По приезду на место готовят рабочую площадку, чтобы разместить оборудование для бурения под скважину. Если участок уже благоустроен, задача усложняется: нужно убрать заборы, проложить доски для проезда. Что должно получиться:
    • для подъезда буровой установки нужна площадка шириной 3 метра;
    • возле места бурения необходима свободная территория 4 х 10 метров;
    • позади машины нужно еще 6 метров для сборки буровых штанг;
    • вышка высотой 10 метров не должна зацепить ветки или провода.
  1. Поскольку технология бурения скважин на воду требует промывки, недалеко от скважины выкапывают небольшой бассейн для бурового раствора. В него сливают грязную воду, которую после оседания твердых частиц снова закачивают в скважину.
  2. В бассейне готовят буровой раствор. Для неустойчивых пород в воде растворяют бентонит, позволяющий укрепить стенки скважины. Для бурения твердых скальных отложений и известняка воду используют в чистом виде.
  3. В предполагаемом месте бурения рабочие выкапывают небольшой приямок глубиной до полуметра, чтобы обозначить направление движения бура. Далее с применением разных насадок проходят мягкие слои породы и углубляются до водосодержащих.
  4. Перед проходкой известковых водоносных слоев устанавливают обсадные трубы и промывают ствол, чтобы избежать загрязнения горизонта. Далее используют бур меньшего диаметра и с промывкой обычной водой вскрывают подземный бассейн.
  5. После появления чистой воды углубляют скважину еще на 1–2 м, а затем монтируют оставшиеся обсадные трубы и устанавливают снизу цилиндрический сетчатый фильтр для защиты насоса от крупных твердых частиц.
  6. В зависимости от наличия загрязнений, скважину прокачивают несколько часов или дней, пока из нее не начнет поступать чистая вода. Во время прокачки определяются верхний и нижний уровень воды в горизонте, дебит и химический состав источника.
  7. В соответствии с требованиями клиента и физическими характеристиками скважины подбирают тип и мощность насосного оборудования. Поверхностные насосы работают при глубине источника до 10 метров. В остальных случаях нужны погружные.
  8. При необходимости вокруг скважины выбирают грунт для установки кессона. В нем монтируют системы автоматического включения, ресивер и прочее оборудование. Ниже уровня промерзания почвы делают отвод и прокладывают трубу в дом.
  9. По завершении работ буровой мастер составляет паспорт скважины. Здесь указывают ее глубину и тип водоносного слоя, производительность. Также нужно упомянуть в паспорте материал обсадных труб, тип фильтра и статический уровень воды.

Как определить нужную глубину

В любом случае в скважину (пробуренную полностью либо частично) необходимо время от времени заводить специальную обсадную трубу. В ней обычно предусматривается фильтр для грубой очистки воды. В обсадной трубе имеются деления, по которым, с учетом диаметра трубы, можно судить о производительности скважины.

Если необходимо пробурить скважину в скальном или ином твердом грунте, то применяются колонны без фильтров. Дело в том, что в таком случае вода поступает не через забой, а по боковым трещинам в породе, где и происходит очистка воды. Производительность определяется таким же способом, что и предыдущем случае.

Особый случай – пробурить артезианскую скважину с большим (от 40 м3/ч) дебетом. В таких скважинах вода на поверхность выталкивается собственным гидростатическим давлением. Такие варианты в практике бурения возникают обычно редко, поэтому артезианские скважины используются для водоснабжения не только дома, но и имеющегося при нем тепличного хозяйства или бассейна.

Какой способ бурения выбрать

Выбор метода зависит от типа грунта, диаметр сечения шахты, глубины бурения. Кроме того, учитываются следующие критерии:

  • объем воды, необходимый для обеспечения домовладения;
  • частота использования скважины;
  • качество жидкости;
  • стоимость монтажа глубинного колодца.

Колонковый способ хорошо подойдет при работе с пластичными глинистыми породами. Роторное бурение применяется в том случае, если участок находится на скальном грунте. Если требуется неглубокая скважина с небольшим дебетом, разрешается применять шнек.

При обустройстве неглубоких скважин нужно учитывать внешние факторы: условия климата и погоды, сезонные изменения водного горизонта. Влияние оказывает близкое нахождение сельскохозяйственных полей, вредных производств. Если планируется обустройство артезианской скважины, то требуется разрешение санэпидстанции, оформление соответствующих документов.

Обсадные трубы

При бурении скважин в обводненной и неустойчивой почве используют обсадные трубы. Они необходимы для того, чтобы стенки скважины не осыпались. Как правило, в таких случаях применяют специальные установки под названием «Штанга Келли». Это наиболее распространенный сухой метод бурения с применением роторных установок.

Вообще без обсадных труб невозможно представить строительство скважин и обустройство месторождений полезных ископаемых. Их помещают в скважину, тем самым предотвращая осыпание породы. Трубы либо вкручиваются друг в дружку, либо скрепляются муфтами, образовывая некое подобие колонны на всей глубине работы.

Технологические особенности бурения

Схема конструкций скважин при роторном бурении.

В процессе роторного бурения скважин грунт из забоя вымывается, а колонна опускается все ниже. При углублении буровая колонна постепенно наращивается добавлением бурильных труб. Подъем колонны осуществляется талевой системой в верхней части вышки. Разборка колоны при подъеме выполняется поэтапно труба за трубой.

Процесс роторного бурения может выполняться ступенчато. После прохода первых рыхлых слоев колонна поднимается, а в скважину опускается обсадная труба. Кольцевой зазор заполняется цементным раствором. Когда он застывает, в скважину опускают долото меньшего диаметра и продвигаются дальше. Таких этапов может быть несколько. На последнем этапе в скважину опускают эксплуатационную трубу с перфорацией на конце.

Скорость вращения, интенсивность закачки жидкости, масса и количество утяжеляющих труб, тип долота зависят от глубины погружения и физико-химических характеристик пласта. Бурение скважин в легких породах производится на максимальной скорости и с максимальной подачей промывки. При прохождении скалистых слоев частота вращения снижается и уменьшается объем жидкости, необходимый для выноса выработанной породы. Диапазон изменения скорости вращения может составлять от 90 до 400 об./мин, давление на дно забоя от рабочего органа достигает 1 т/кв.см, подъем жидкости в стволе происходит со скоростью до 0,8 м/с.

Роторное бурение позволяет выполнять скважины глубиной более 10 км. Диаметр ствола может достигать 1,5 м. Передвижные установки рассчитаны на выполнение скважин до 1,5 км с диаметром до 214 мм. Преимуществами метода является высокая скорость продвижения и применимость почти для всех пород и глубин. Исключением являются пласты с включениями отдельных валунов, из-за которых может заклинить рабочий орган, и грунты, активно впитывающие промывочную жидкость.

https://youtube.com/watch?v=0N_KOvdK2xU

Какие имеются типы скважин на воду

Итак:

  • Абиссинский (трубчатый) колодец строится глубиной 8 — 12 метров. От обычного колодца он отличается тем, что верховодка не попадает в питьевую воду. Сюда также не проникает грязь, пыль и разные чужеродные элементы.
  • На песок скважина заглубляется от 15 до 30 метров с использованием шнекового способа. В этом случае устройство скважины на воду имеет вид трубы, на конце конструкции расположен участок с перфорацией.
    Он обмотан металлической сеткой, изготовленной из нержавеющей стали. Фильтр (перфорированный участок трубы) монтируется в крупнофракционных песках с примесью гальки.
    В небольшом загородном доме или даче потребность воды позволяет покрыть дебит скважины на песок с двумя точками водозабора. Подобные сооружения служат не более 5 лет при эксплуатации периодами и до 15 лет – при постоянной нагрузке.
    Промывку проводят после заиливания или рядом бурят новый ствол.
  • От 15 до 200 метров, что зависит от залегания известняка, бурится артезианская. Ее сооружение позволяет обеспечить водой от одного до нескольких загородных домов.
    Срок эксплуатации до 50 лет. Скважина делается глубиной, которая зависит от места, где располагается водоносный горизонт.

Бурение пневмоударником с одновременной обсадкой система Symmetrix

Специфические проблемы возникают при бурении в пластической (глинистой) породе насыщеной каменым материалом размерами больше чем 100 мм в диаметре и при обсадке валунных отложений.

Шнековое бурение с последующей обсадкой в данных горизонтах часто не приносит желаемый результат и подвержено относительно большой аварийной опасности.

Практически единственным подходящим методом в данных условиях является бурение пневмоударником с одновременной обсадкой.

В буровой технике известно несколько аналогичных метода. Наиболее распространенным является метод с приминением эксцентричной головки (например ODEX-метод от Atlas Copco).

Эксцентер (режущий элемент) головки раскрывается (ставится в рабочую позицию) внизу режущего трубного башмака при подачи правого вращения. Благодаря этому диаметер бурения становится больше чем внешний диаметр обсадной трубы. При подаче обсадная труба без вращения заглубляется вместе с буровой штангой. Проблемы могут возникнуть при прохождении слоев крупного галечника, который припятствует вращению и раскрытию эксцентричной головки. Поэтому мы используем другую, так называемую „Symmetrix-систему“.

Фото 2: Отводная головка под O 178 обсадную трубу

 Данная система работает с специальным режущим трубным башмаком (нем. «Ringbohrkrone»). Головка, закрепляемая на нижнем окончании трубного гарнитура, имеет вращающееся кольцо наращенное твердосплавными зубками (см. Фото 4).

При монтаже головка пневмоударника фиксируется в специальном вырезе кольца трубного башмака. При буровом процессе через данное соединение происходит передача горизонтальных и вертикальных сил и режущий трубный башмак производит возвратно-поступательные и круговые движения с такой-же частотой как и коронка пневмоударника. Коронка выступает примерно на 50 мм из трубного башмака. Следовательно коронка пневмоударника забуривает а режущий трубный башмак расширяет скважину до диаметра обсадной трубы.

Выбуренная порода через специальные каналы в коронке попадает в пространство между буровыми штангами и обсадными трубами и выносится на поверхность. Размеры специального трубного башмака и обсадных труб схожи (башмак ? 182 мм под ? 178 мм обсадную трубу). Переход с башмака на трубу выполнен без выступов для облегчения демонтажа бурового гарнитура.

При обсадке Symmetrix-системой в сухом каменистом слое возможны осложнения при вытаскивании обсадной колонны. По этой причине были увеличины подьемные усилия на стяжном хомуте у KBKB 20/100 и у KBKB 30/150 до 150 кН. Для буровых установок KBKB 10 и KBKB 13 (подъемный стяжной хомут на 76 кН) мы предлагаем дополнительный гидравлический пресс на 150 кН.

После достижения водоносного горизонта монтаж обсадных труб идет легче.

Стандартный вариант Symmetrix-системы мы предлагаем с пневмоударником на 4 дюйма под ? 178 мм обсадную трубу. Возможно также применение труб ? 152,4 мм. С ? 178 мм обсадной трубой свободный проход режущей головки составляет 141 мм (конечный диаметер бурения 135 мм), с ? 152,4 мм трубой 116 мм соответственно (конечный диаметер бурения 115 мм).

Symmetrix-система подходит под обсадные трубы как с правой так и с левой резьбой поскольку вращается только трубный башмак.

Применения данного метода в модифицированой форме возможно также при бурении с промывкой. В этом случае вращательное движение на трубную головку передается через переходник от шарошечного долота. Данный метод находится в стадии разработки.

Выброс породы происходит через верхнее окончание обсадной колонны. Логично, что для обеспечения чистоты на рабочем месте, данный промывочный поток необходимо канализировать и отводить. Для этой цели на вращателе смонтирована юбка из PVC-материала (Фото 3). Она останавливает поток сразу у буровой штанги. Порода (с промывкой или без) отводиться или убирается непосредствено от скважины. Моя фирма предлагает также отводную систему для отвода выбуреной породы непосредственно в контейнер.

Фото 3: «Юбка» на вращателе KBKB 20

Роторные установки для бурения: достоинства и недостатки

К преимуществам роторных буровых установок относится их высокая эффективность, маневренность, огромные экономические и практические выгоды применения. Так, применение такого оборудования позволяет бурить скважины на большую глубину, независимо от твердости породы. Также немаловажным плюсом является скорость работы и сравнительно невысокие затраты на обеспечение возможности бурения.

Что касается недостатков, то их не так уж и много:

  •  Нельзя использовать, если грунт на объекте промерз.
  •  Из-за глинистости промывочной жидкости усложняется процесс изучения слоев почвы.
  •  Изменение мощности во время бурения.

Технология роторного бурения скважин на выставке

Что еще можно увидеть на экспозиции «Нефтегаз», кроме оснащения для роторного бурения скважин.

На столь крупной экспозиции в ЦВК «Экспоцентр» демонстрируется современное оборудование для добычи, переработки и транспортировки газа и нефти, передовые технологии соответствующей индустрии.

Именно на этой площадке собираются представители ведущих компаний мира по производству различных приспособлений для нефтегазовой промышленности. Здесь специалисты презентуют новые разработки, достижения, а также обмениваются полезными сведениями, навыками и опытом между собой.

На экспозиционных стендах презентуется следующее оборудование:

  • Буровые сооружения (стационарные, передвижные, морские буровые механизмы);
  • Аппараты для ремонта скважин;
  • Разнообразные типы креплений для трубопроводов разных параметров;
  • Буровые лебедки, насосные блоки и другое вспомогательное приспособление;
  • Противовыбросовые устройства;
  • Фонтанная арматура;
  • Пульты регулирования.

Выставочный комплекс уже не первый год проводит данное мероприятие, посещаемо не только отечественными профессионалами, но и представителями зарубежных компаний.

«Экспоцентр» известен своими современными павильонами и многофункциональными залами, которые оснащены передовыми устройствами. Поэтому все образцы установок и аппаратов для нефтегазовой промышленности будут представлены на наивысшем уровне.

Прокачка скважины после буренияВиды бурения скважинБентонит для бурения скважин

Скважина своими руками

На каждом земельном участке должна быть своя скважина. Вода из этой скважины будет чище и полезнее, чем из центрального водоснабжения. Пробурить скважину можно при помощи специализированных предприятий или самому. Второй способ даст незабываемые впечатления, новый опыт и сэкономит средства. Скважина обойдется в 5 – 7 тысяч рублей. В стоимость войдут трубы, наконечник, хомуты.

Для начала нужно определиться с глубиной скважины. Обычно соседи знают, где вода, на какой глубине. Если этих знаний нет, то придется искать воду самому. То есть бурить разведочную скважину. Нужно дойти до песчаного слоя. Редко встречаются места, где нет водоносных пластов. Обычно, вода есть. Если применять вращательное бурение, то после каждого подъема шнек-бура, по земле, налипшей на нем, видно есть ли вода.

Если применять ударный метод бурения, то песчаный пласт будет виден по ходу бурильной колонны, после каждого удара бабки. Если конусный наконечник находится в глине, то углубление будет медленным. Если же достигнут песок, то углубление с каждым ударом будет существенно больше. Вода находится в песчаных пластах. Пройдя 1 м в песке следует остановиться, так как длина фильтра равна 1 м.

Далее ставим наверху вакуумный насос и тогда уже будет точно известно о наличии воды. Если воды нет, то пробиваемся ниже, под следующий глинистый пласт, который определяется резким замедлением бурения. Цикл повторяем до глубины 10 м. Ниже этой глубины забивать трубы нет смысла. В этом случае нужно перейти на вращательный способ бурения.

Историческая справка

Роторное бурение используется уже более ста сорока лет. Технологию этого способа пробивания скважин впервые применили в Соединенных Штатах Америки в начале восьмидесятых годов девятнадцатого столетия. С того времени он практически не изменился за исключением мелких новаций, которые привели к большей эффективности. Изменения коснулись породоразрушающих инструментов – они совершенствовались, создавались новые жидкие среды для промыва скважин, усиливалась прочность частей механизма.

Роторное бурение скважин – это один из видов бурения методом вращения. Принцип таков, что инструмент для разрушения породы, располагаясь внутри скважины, работает от усилия, передаваемого ему электродвигателем или газотурбинным оборудованием. Этот метод достаточно простой и эффективный. С его помощью бурят эксплуатационные нефтяные и разведочные скважины. Компактные размеры установки позволяют применять ее на частной земле для создания водяных скважин.

Принцип осуществления роторного бурения скважин

Проходка выработки для водозабора непрерывным вращением бурового снаряда заключается в разрушении горных пород на забое скважины долотом, присоединенным к колонне, вращающейся вокруг оси ствола ротором. Удаление шлама и охлаждение режущего инструмента осуществляются жидкостью или сжатым воздухом.

Порядок работы оборудования:

  1. Вращатель приводится в действие двигателем электрическим или внутреннего сгорания.
  2. Усилие от вала принимают ведущие вкладыши, расположенные по контуру верхней рабочей трубы, они же передают крутящий момент на колонну.
  3. Давление разрушающего инструмента на забой передается по звеньям сборки. За счет массы конструкции создается нагрузка, достаточная для резания породы.
  4. Буровой шлам удаляется из скважины промывочной жидкостью, которая одновременно охлаждает дробящий инструмент. Раствор после очистки используется вновь.

По мере износа долота его заменяют новым, для этого колонна по секциям извлекается из выработки. Длина свечи, вытаскиваемой за один прием, зависит от высоты подвески кронблока и составляет 25-50 м.

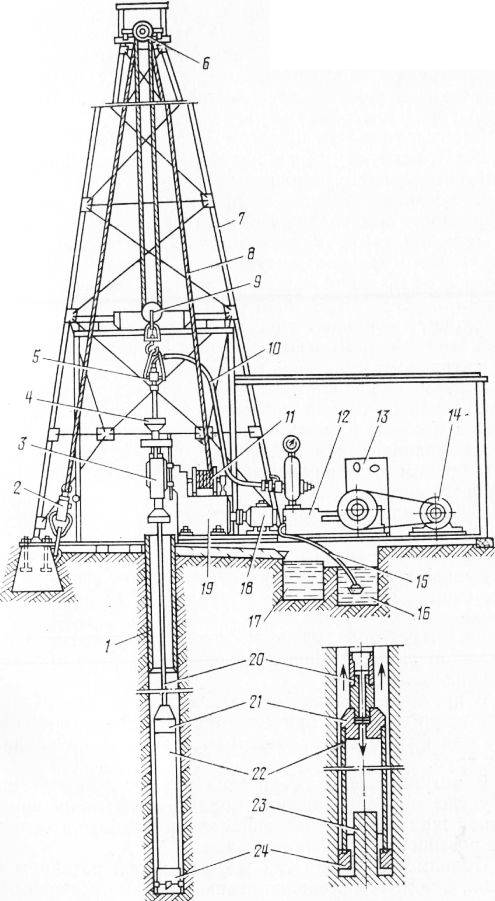

Схема роторного бурение скважины.

Персонал

Если предприниматель не обладает необходимой квалификацией, ему придется найти сотрудников, имеющих опыт в бурении скважин на воду. Конечно, множество полезных данных о подземных водах в том или ином регионе можно обнаружить в интернете, но подобные знания не заменят практических навыков. Для работы нужны:

  • Гидрогеолог. Необходим преимущественно на начальном этапе, пока бизнесмен не изучит обслуживаемые районы. Можно просто платить ему за консультации.
  • Буровой мастер. Должен в совершенстве знать технологию бурения скважин и правила проходки разных пород.
  • Подсобные рабочие. В их задачи входят подготовка буровой площадки, монтаж и демонтаж оборудования, погрузочные работы.
  • Водители. Для управления автомобилями нужны два человека. Можно обойтись своими силами, если у предпринимателя и мастера будут соответствующие права.

На начальном этапе владелец бизнеса сможет лично выполнять административные функции. Но если количество заказов сильно возрастет, ему придется нанять бухгалтера и менеджера по работе с клиентами. Штат небольшой фирмы будет выглядеть так:

Сотрудники буровой фирмы

ДолжностьСтавка, руб.Кол-воСумма, руб.
Буровой мастер30000130000
Подсобный рабочий16000232000
Водитель автоцистерны20000120000
Страховые взносы24600
Консультации гидрогеолога10000110000
Итого:116600

Как можно заметить, зарплаты сотрудников несколько уступают среднему рыночному уровню. Для материальной мотивации персонала  разницу компенсируют премией с каждого заказа в виде фиксированной суммы или процента от стоимости работ.

Приступаем к бурению

Если говорить о пошаговой инструкции для бурения скважины на воду своими руками от А до Я, то она выглядит так:

  1. Роется приямок полтора метра длиной и столько же шириной. Глубина – от 100 до 200 см. это нужно, чтобы предотвратить обрушение верхних слоев почвы. Стенки обкладываются фанерными листами на манер опалубки. Дно застилают досками. Поверх приямка монтируется деревянный щит, по которому можно безопасно ходить, не боясь, что стенки приямка обвалятся.
  2. В днище и покрытии проделываются технологические отверстия для производства работ. Сквозь них продевают буровую штангу, прикрепленную к буровой установке.
  3. Бур приводится в действие специальным двигателем с редуктором или вручную. Если речь идет о проколе, на штырь устанавливается подбабник, по которому наносятся удары кувалдой.
  4. Если технология предполагает параллельную установку обсадных труб, работы производят также через технологические отверстия в деревянных щитах.
  5. Грунт, вынимаемый из скважины, выбирается вручную. Если это шлам, нужно установить грязевой насос, который будет его откачивать прямо из обсадной трубы.
  6. После окончания бурения и установки обсады нужно смонтировать электрооборудование и запустить насос, который должен работать до тех пор, пока вода из скважины не станет абсолютно чистой.

После того, как все этапы будут завершены, вместо оградительного короба монтируется кессон. Устанавливается оголовок, насосное и фильтрационное оборудование, подключается трубопровод. Система тестируется. Комплектация зависит от типа скважины.

Абиссинская

Верхние водяные пласты пригодны для полива, но не используются для бытового применения. Всему виной загрязнения, которые проникают в почву с паводками. Такая скважина имеет глубину менее 10 метров. Вода должна проходить многоступенчатую систему фильтрации. Только в таком случае жидкость превращается из технической в питьевую.

В качестве насосного оборудования можно использовать ручной насос. Допускается применение любого типа электрооборудования (погружное, поверхностное). Насосная станция не должна иметь большую мощность, и это делает скважину самой недорогой. Желательно обустроить накопительный бак, в который закачивается суточных запас воды.

Скважина на песок

На глубине 10-40 метров встречаются пласты, в которых вода проходит естественную фильтрацию. Проходя сквозь песок она очищается от части примесей. В ней нет крупных включений, глины и ряда химических соединений. В бытовых целях и для орошения сельскохозяйственных культур такую воду использовать можно, но чтобы она стала пригодной для применения в пищу, требуется дополнительная фильтрация.

Оптимальным вариантом электрооборудования является помпа. Также применяются поверхностные насосные станции. Если глубина более 10 метров допускается использование эжектора, который увеличит производительность насоса, ускорив поток добываемой воды в трубопроводе.

Артезианская

Это скважины с абсолютно чистой водой, обогащенной природой в известняковых платах среза грунта. Глубина может колебаться от 100 до 350 метров в зависимости от месторасположения участка, геологических особенностей почвы и рельефа местности. Вода не требует фильтрации. Угрозу составляют загрязнения, которые могут попасть внутрь обсадной трубы снаружи. Минералы, содержащиеся в растворе, полезны для человека.

Необходимо устанавливать погружной насос для скважины. Это может быть прибор центробежного или вибрационного типа. Последний предпочтительней, так как ломается он реже, а производительность у него больше. Главное, чтобы у помпы был насос грубой очистки, не дающий попадать твердым частицам в рабочую камеру.

Промывочная жидкость

Во время бурения роторными установками в скважине происходит непрерывная циркуляция жидкости. Ранее считалось, что она необходима исключительно для вымывания из полости скважины отработанного грунта. Сегодня промывочную жидкость или буровой раствор относят к ключевым факторам, от которых зависит эффективность процесса бурения. Она не только устраняет шлам, но и выполняет ряд других важнейших функций, позволяющих завершить процесс работы и достичь требуемого уровня ее эффективности:

  •  Охлаждение бурильных труб и непосредственно инструмента, разрушающего породу.
  •  Удержание частиц почвы во взвешенном состоянии.
  •  Облегчение разрушения породы.
  •  Предотвращение осыпания стенок скважины.
  •  Значительное снижение коэффициенты трения.

Роторное бурение

Для бурения таким способом используется непрерывно вращающееся долото и глинистый промывочный раствор. Долото разбивает породы, в том числе и скальные, на мелкие фрагменты, а раствор выносит эти куски грунта на поверхность.

Чтобы бурение было эффективным, требуется грязевой насос. Он будет перекачивать глинистый раствор и обеспечит его непрерывное поступление.

При роторном бурении может применяться обратная промывка. Она позволяет ускорять процесс. Водоносный пласт достигается гораздо быстрее и качественнее. При обратной промывке раствор подается в затрубное пространство, а возвращается по трубе.

У метода роторного бурения имеется несколько преимуществ. Помимо того, что этим способом можно бурить скальные породы, следует отметить более высокую скорость прохождения. Несколько ниже стоимость работ.

Среди недостатков метода отмечают сложности работы в холодное время года. Требуется утепление системы циркуляции промывочной жидкости. Пробу с водоносного слоя можно снять только после обсадки и пуска скважины. Известковые пласты загрязняются глиной и водой раствора.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
