Разновидности

Кавитационные устройства делятся на следующие виды:

  • роторные – вихревой кавитационный теплогенератор предусматривает видоизмененный центробежный насос, корпус которого представляет собой статор с входящей и выходящей трубой. Основной рабочий орган прибора – камера с подвижным ротором, который вращается по типу колеса;
  • статические – в приборе отсутствуют вращающиеся детали, для кавитации применяют конструкцию из сопел с мощным центробежным насосом;
  • трубчатые – в конструкции предусмотрены продольно расположенные трубки. КПД трубчатых теплогенераторов кавитации отличается высокими показателями;
  • ультразвуковые – эффект кавитации обеспечивается при помощи ультразвуковых волн.

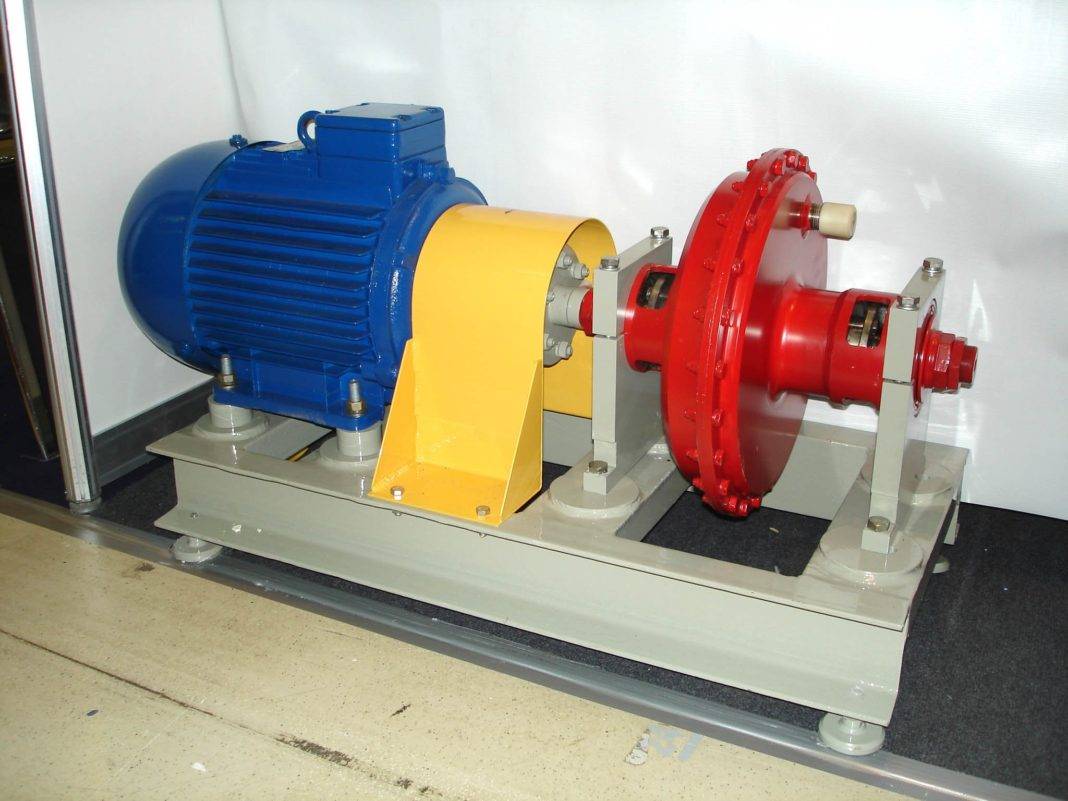

Кавитационный теплогенератор вихревой

КПД ультразвукового оборудования невероятно высок.

Принцип работы роторных генераторов

Пожалуй, к самым продуктивным моделям относится конструкция Григгса, в которой ротор в форме диска располагает поверхностью с многочисленными глухими отверстиями определенного диаметра и глубины. Статор представлен в виде цилиндра с запаянными концами, в котором вращается ротор. Между роторным диском и стенками статора есть зазор величиной около 1,5 мм. В ячейках устройства обеспечивается возникновение завихрений для образования кавитационных полостей. Количество ячеек определяется частотой вращения ротора. Также можете заказать вентфасад из камня.

Как отмечают специалисты, для эффективности работы прибора применяется ротор с поперечным размером от 30 см со скоростью вращения 3 000 оборотов/мин. При меньшем диаметре требуется увеличить параметры оборотов.

Особенности роторных теплогенераторов кавитационного действия:

  • присутствует значительный уровень шума;
  • КПД устройства не впечатляет;
  • непродолжительный срок службы;
  • показатели производительности на 25% выше, чем у статических моделей.

При эксплуатации роторной установки требуется отработка четкого действия всех элементов, в том числе и балансировка цилиндра. Также необходимо своевременно менять исчерпавшие свой потенциал изоляционные материалы для уплотнения вала.

Принцип работы статического теплогенератора

Кавитация предполагает высокую скорость перемещения рабочей жидкости при помощи мощного мотора центробежного типа. Так как dвыхода сопла значительно меньше, чем параметры противоположного конца, увеличивается скорость перемещения субстанции, и возникают кавитационные эффекты.

Статические кавитаторные приборы располагают массой преимуществ:

  • не требуется балансировка и точная подгонка деталей;
  • уплотнители изнашиваются меньше, чем в роторной модели, так как здесь отсутствуют подвижные детали;
  • продолжительность срока службы статического кавитатора около 5 лет, что значительно больше, чем у предыдущего варианта прибора.

При необходимости производится замена сопла, для чего понадобится относительно небольшой расход времени и сил, тогда как в случае с роторным прибором придется воссоздать его заново, если оборудование выйдет из строя.

Трубчатые тепловые генераторы: устройство и принцип работы

В этой модели кавитационное тепло вырабатывается благодаря продольному расположению трубок:

  • помпа способствует нагнетанию давления во входящую камеру, и рабочая субстанция направляется через трубки. При этом на входе образуются пузырьки;
  • при попадании во вторую камеру, где установлено высокое давление, пузырьки разрушаются, в процессе образуется тепловой потенциал.

Трубчатый тепловой генератор

Выработанная таким способом энергия направляется вместе с паром на отопление дома. Как утверждают производители трубчатых теплогенераторов кавитации, как и специалисты в сфере климатического оборудования, эта модель отличается высокими показателями КПД.

Особенности ультразвуковых генераторов кавитационного действия

В установке создаются ультразвуковые волны, благодаря которым образуется кавитационное тепло. Для этого применяется кварцевая пластина, на ее основе под воздействием электрического тока создаются звуковые колебания. Они направляются на вход, впоследствии чего образуется вибрация. На обратной фазе звуковых волн возникают участки разряжения и наблюдается эффект кавитации. Принцип работы ультразвукового кавитатора предполагает минимальные потери энергии и практическое отсутствие трения. Всем этим обуславливается исключительно высокий КПД ультразвукового оборудования.

Что лежит в основе работы

Кавитация обозначает процесс образования парообразных пузырьков в толще воды, чему способствует медленное понижение водяного давления при большой скорости потока. Возникновение каверн или полостей, заполненных паром, может быть вызвано и прохождением акустической волны или излучением лазерного импульса. Замкнутые области воздуха, или кавитационные пустоты, перемещаются водой в область высокого давления, где происходит процесс их схлопывания с излучением волны ударной силы. Явление кавитации не может возникнуть при отсутствии указанных условий.

Физический процесс кавитационного явления сродни закипанию жидкости, но при кипении давление воды и пара в пузырьках является средним по значению и одинаковым. При кавитации давление в жидкости выше среднего и выше парового давления. Понижение же напора носит локальный характер.

При создании нужных условий молекулы газа, которые всегда присутствуют в толще воды, начинают выделяться внутрь образующихся пузырьков. Этот явление проходит интенсивно, так как температура газа внутри полости достигает до 1200ºС из-за постоянного расширения и сжимания пузырьков. Газ в кавитационных полостях содержит большее число молекул кислорода и при взаимодействии с инертными материалами корпуса и других деталей теплогенератора приводит к их скорой коррозии и разрушению.

Исследования показывают, что разрушительному действию агрессивного кислорода подвергаются даже инертные к этому газу материалы – золото и серебро. Кроме того, явление схлопывания воздушных полостей вызывает достаточно шума, что является нежелательной проблемой.

Многие энтузиасты сделали процесс кавитации полезным для создания отопительных теплогенераторов частного дома. Суть системы заключена в замкнутом корпусе, в котором продвигается водяная струя через кавитационное устройство, для получения давления используется обыкновенный насос. В России на первое изобретение отопительной установки был выдан патент в 2013 году. Процесс образования разрыва пузырьков происходит под действием переменного электрического поля. При этом паровые полости являются маленькими по размеру и не взаимодействуют с электродами. Они передвигаются в толщу жидкости, и там происходит вскрытие с выделением дополнительной энергии в теле водяного потока.

Технология работы теплогенератора отопления

Насос повышает давление воды и подает его в рабочую камеру, патрубок которой соединен с ним при помощи фланца. В рабочем корпусе вода должна получить увеличенную скорость и давление, что осуществляется при помощи труб различного диаметра, сужающихся по ходу потока. В центре рабочей камеры происходит смешение нескольких напорных потоков, приводящее к явлению кавитации.

Чтобы можно было контролировать скоростные характеристики водного потока, на выходе и ходе рабочей полости устанавливают тормозные устройства.

Вода передвигается к патрубку в противоположном конце камеры, откуда поступает в возвратном направлении для повторного использования при помощи насоса циркуляционного действия. Нагрев и получение тепла происходит за счет движения и резкого расширения жидкости на выходе из узкого отверстия сопла.

Положительные и отрицательные свойства теплогенераторов

Кавитационные насосы относят к простым устройствам. В них происходит преобразование механической двигательной энергии воды в тепловую, которая расходуется на отопление помещения. Прежде чем построить кавитационный агрегат своими руками следует отметить плюсы и минусы такой установки. К положительным характеристикам относят:

  • эффективное образование тепловой энергии;
  • экономный в работе за счет отсутствия топлива как такового;
  • доступный вариант приобретения и изготовления своими руками.

Теплогенераторы имеют недостатки:

  • шумная работа насоса и явления кавитации;
  • материалы для производства не всегда достать просто;
  • использует приличную мощность для помещения в 60– 80 м2;
  • занимает много полезного пространства комнаты.

https://youtube.com/watch?v=AX8Jit3w8lI

https://youtube.com/watch?v=ngegV5tl3fM

Реальность использования кавитации для нагревания

В Интернете распространены статьи о вихревых генераторах роторного типа, принцип действия которых состоит в создании областей кавитации при вращении в жидкости крыльчатки специфической формы. Жизнеспособно ли данное решение?

Начнем с теоретических выкладок. В данном случае мы расходуем электроэнергию на работу электродвигателя (средний КПД — 88%), полученную механическую энергию же частично тратим на трение в уплотнениях кавитационного насоса, частично — на нагрев жидкости вследствие кавитации. То есть в любом случае в тепло будет преобразована лишь часть потраченной электроэнергии. Но если вспомнить, что КПД обычного ТЭНа составляет от 95 до 97 процентов, становится понятным, что чуда не будет: гораздо более дорогой и сложный вихревой насос окажется менее эффективен, чем простая нихромовая спираль.

Можно возразить, что при использовании ТЭНов в систему отопления необходимо вводить дополнительные циркуляционные насосы, в то время как вихревой насос сможет сам перекачивать теплоноситель. Но, как ни странно, создатели насосов борются с возникновением кавитации, не только значительно снижающей эффективность работы насоса, но и вызывающей его эрозию. Следовательно, насос-теплогенератор не только должен быть мощнее специализированного перекачивающего насоса, но и потребует применения более совершенных материалов и технологий для обеспечения сравнимого ресурса.

Важным моментом является тот факт, что, увеличивая кавитацию, создаваемую ротором, мы увеличиваем нагрев жидкости и одновременно снижаем эффективность насоса. Реально работающий как нагреватель кавитатор уже практически не сможет перекачивать теплоноситель, а значит, точно так же, как и ТЭН, потребует применения отдельного циркуляционного насоса. При этом общая эффективность вихревого насоса все равно будет меньше КПД его привода.

Кроме роторно-вихревых насосов, можно встретить такое устройство, как статический теплогенератор («вихревая труба»). В нем используется эффект кавитации, возникающий при прохождении потока жидкости сквозь сопло Лаваля и соответствующем резком изменении скорости и давления. Но по ряду причин такое устройство неэффективно в системах отопления:

  • Чем больше перепад давлений, тем больше нагрев;
  • Для большего перепада давлений необходимо уменьшение диаметра сопла, а следовательно — увеличение гидродинамического сопротивления системы;
  • Следовательно, чем эффективнее работает сопло, тем больший запас мощности циркуляционного насоса потребуется.

Какой-либо расчет энергии, отбираемой кавитацией у потока жидкости, практически невозможен. Осознание низкой эффективности этой схемы настолько просто, что она не используется даже авторами «чудо-устройств».

Для оправдания заявляемого КПД выше единицы создатели вихревых кавитационных теплогенераторов зачастую приводят оправдания на грани комизма, вплоть до возникновения в зоне кавитации низкотемпературной ядерной реакции. Какое-либо доверие к этой технологии подобные заверения только снижают еще сильнее. Часто встречающиеся похвальные отзывы под статьями о подобных устройствах не выдерживают критики — каких-либо реальных данных, позволяющих провести расчет эффективности отопительных систем на основе вихревого насоса, они не предоставляют.

Принцип работы

Под кавитацией принято понимать процесс, при котором происходит образование пузырьков в жидкости. В смешанной фазе происходит действие рабочего колеса. Для смешанной фазы потока насосное оборудование не предназначено

При использовании кавитационного нагревателя в качестве основного предназначения очень важно создание смешанного потока фаз, которые выступают как часть перемешивания жидкости, следствием чего является возникновение термической конверсии. У кавитационных теплогенераторов коммерческого типа посредством механической энергии в действие приводятся нагреватели входной энергии

В качестве таковых выступают:

  • двигатель;
  • блок управления.

При работе этих элементов источник возвращается в жидкость. Именно благодаря ей и происходит образование выходной энергии. Благодаря такому сохранению происходит превращение механической энергии в тепловую с небольшой потерей. Поэтому при выполнении перерасчетов необходимо учитывать погрешность преобразования.

Несколько другой принцип заложен в основу работы суперкавитационного теплогенератора энергии. Такое оборудование используется на промышленных предприятиях. Во время их работы на жидкость передается возникающая в определенном устройстве тепловая энергия выхода. Мощность тепловой энергии значительно выше, чем механической, которая используется для приведения в действие нагревателя. Такие приборы отличаются более высокой энергетической производительностью в сравнении с возвратными механизмами. Одним из достоинств является то, что частая проверка такого оборудования не требуется.

Виды кавитационных теплогенераторов

В настоящий момент существует несколько типов таких генераторов. Самым распространенным является роторно-гидродинамический механизм Григгса. Работа центробежного насоса положена в основу принципа действия этого устройства. Если говорить об его основных элементах, то таковыми являются:

  • патрубки;
  • статор;
  • корпус для рабочей камеры.

Существует большое количество модификаций такого устройства. Если говорить о самой простой конструкции, то таковой является приводно-дисковой водяной насос с ротационным действием. Своим видом он представляет дисковую поверхность, в которой имеется большое количество отверстий глухого типа, то есть, не имеющей выхода. Эти элементы конструкции специалисты называют ячейками Григгса. Размеры их часто зависят от:

  • мощности самого ротора;
  • конструкции теплогенератора;
  • частоты вращения привода.

Определенный зазор существует между ротором и статором. Он необходим для нагрева воды. Посредством быстрого движения жидкости по поверхности диска осуществляется этот процесс. Это обеспечивает повышение температуры. Скорость, с которой движется ротор, составляет 3000 оборотов в минуту. Этого вполне достаточно для того, чтобы поднять температуру до 90 градусов.

Имеется и еще один вид кавитационного теплогенератора. Он называется статическим. Главным отличием от роторного является то, что он не имеет вращающихся частей. Для осуществления процесса кавитации ему необходимы сопла. Эти детали подключены к рабочей камере.

Для того чтобы это устройство начало работать, необходимо подключить к нему обычный насос. Благодаря ему при работе устройства происходит нагнетание в рабочую камеру определенного давления, что позволяет добиться высокой скорости движения воды. Вследствие этогопроисходит повышение температуры. Значительная скорость жидкости на выходе сопла обеспечивается за счет разности диаметров в поступательном и выходном патрубках. В этом устройстве имеется один недостаток. В плане эффективности он уступает зарубежному генератору. К тому же он обладает большими габаритами и имеет значительную массу.

Самостоятельное изготовление оборудования

Создать кавитатор своими руками вполне реально, но предварительно стоит ознакомиться со схематическими особенностями, точными чертежами агрегата, понять и подробно изучить принцип, по которому он действует. Наиболее простой моделью принято считать ВТГ Потапова с показателем КПД в 93%. Схематически теплогенератор довольно прост, будет уместен в быту и промышленном применении.

Приступая к сборке агрегата, необходимо подобрать в систему насос, который должен полностью соответствовать требованиям мощности, необходимой тепловой энергии. В большинстве своем описываемые генераторы по форме напоминают сопло, такие модели самые удобные и простые для домашнего применения.


При собственноручном создании теплогенератора не забываем нужные зап.части, например, гильзы

Создание кавитатора невозможно без предварительной подготовки определенных инструментов и приспособлений. К ним относятся:

  • патрубки входного и выходного типа, оснащенные краниками;
  • манометры, измеряющие давление;
  • термометр, без которого невозможно произвести замер температуры;
  • гильзы, которыми дополняются термометры;
  • вентили, с помощью которых из всей отопительной системы устраняются воздушные пробки.

Специалисты рекомендуют следить за диаметральным показателем сечения отверстия, которое присутствует между конфузором и диффузором. Оптимальные пределы варьируются от 8 до 15 единиц, выход за эти рамки нежелателен.

Последовательность конструирования кавитационного теплогенератора своими руками представлена следующими действиями:

Выбор насоса, который предназначен для эксплуатации с жидкостями высоких температур. В противном случае он быстро выйдет из строя. К такому элементу предъявляется обязательное требование: создание давления от 4 атмосфер.
Выполнение емкости для кавитации. Главным условием выступает подбор необходимого по сечению проходного канала.
Выбор сопла с учетом особенностей конфигурации. Такая деталь может быть цилиндрического, конусообразного, округлого типа

Важно, чтобы на входе воды в емкость развивался вихревой процесс.
Подготовка внешнего контура — немаловажная процедура. Он представляет собой изогнутую трубку, которая отходит от кавитационной камеры

Далее она соединяется с двумя гильзами от термометра и двумя манометрами, а также с воздушным вентилем, помещенным в пространство между выходом и входом.

Печи на твердом топливе ИТПром

Э ффективная и надежная печь для отопления компании «ИТПром», Россия , отлично зарекомендовала себя в работе на дешевом топливе в виде отходов древесины от мебельного производства, обработки древесного сырья, горбыля и прочих твердотопливных отходов, включая самый дешевый каменный уголь. О бъем топочного пространства составляет 1/4 кубического метра, что позволяет загрузить достаточное количество топлива и тем самым обеспечить длительное горение и поддержание тепла в обогреваемых помещениях.

М аксимальная площадь отапливаемого помещения при средней высоте потолка 4-5м составляет 1500м 2 , что позволяет обеспечить теплом небольшие объекты, такие как автосервисы, лесопилки, мелкое мебельное производство, мастерские, небольшие цеха, фермы, склады и другие коммерческие объекты. Т опка печки футерована огнеупорным шамотным кирпичом, обладающим высокой теплоемкостью и стойкостью к перепадам температур.

В низу топки установлены колосниковые чугунные решетки и стальной поддон. П ечь окрашена жаропрочной краской и стыки уплотнены огнестойким и прочным к ударам герметиком. Т еплообменник выполнен из высокопрочных стальных бесшовных холоднокатаных труб, предназначенных для использования в котлах и обеспечивающих эффективный теплообмен при прохождении воздуха.

Т епловой мощности печек ПРОМА достаточно для отопления небольших производственных площадей, таких как мебельное производство, различного рода мастерские, теплицы, объекты животноводства и др.

Н аиболее дешевой эксплуатация печки ПРОМА будет там, где с избытком есть древесные отходы, неделовая древесина, дешевый бурый уголь и т.п. горючие материалы. Р егионы с наличием деревообрабатывающих производств, богатые лесосырьевыми ресурсами и слабо газифицированные – основные потребители печек на древесных отходах и угле.

О сновное преимущество данных печек по сравнению с другими печами на твердом топливе – это высокая тепловая мощность, до 150кВт , позволяющая отапливать достаточно большие площади, наличие газовоздушного теплообменника, позволяющего существенно повысить эффективность обогрева помещений и приточного вентилятора, обеспечивающего принудительную подачу воздуха в теплообменник печи и далее, по воздуховодам непосредственно в отапливаемые помещения.

Печи ПРОМА прекрасно подойдут для отопления жилых и бытовых помещений. Тепловой мощности этих печей достаточно для отопления жилого дома площадью от 300 до 1500м 2 . Поступление теплого воздуха в помещения обеспечивают подающие воздуховоды. Эти печи значительно эффективнее широко применяемых у нас печей на дровах, работающих на конвекционном принципе (печи типа Буржуйка, Булерьян и т.п.). В этих печах тепло от металлических конструкций, труб и пр. передается холодному воздуху, который нагреваясь, обтекая металлические поверхности и проходя в конвекционных трубах, поднимается вверх. Таким образом, происходит циркуляция воздуха и постепенный прогрев помещения. Печи ПРОМА устанавливаются вне отапливаемого помещения, а теплый воздух подается в помещение по воздуховоду с помощью вентилятора. Происходит быстрый прогрев помещения и постоянная циркуляция воздуха.

Виды

Основная задача кавитационного теплогенератора – образование газовых включений, а от их количества и интенсивности будет зависеть качество нагрева. В современной промышленности существует несколько видов таких теплогенераторов, отличающихся принципом выработки пузырьков в жидкости. Наиболее распространенными являются три вида:

  • Роторные теплогенераторы – рабочий элемент вращается за счет электропривода и вырабатывает завихрения жидкости;
  • Трубчатые – изменяют давление за счет системы труб, по которым движется вода;
  • Ультразвуковые – неоднородность жидкости в таких теплогенераторах создается за счет звуковых колебаний низкой частоты.

Помимо вышеперечисленных видов существует лазерная кавитация, но промышленной реализации этот метод еще не нашел. Теперь рассмотрим каждый из видов более детально.

Роторный теплогенератор

Состоит из электрического двигателя, вал которого соединен с роторным механизмом, предназначенным для создания завихрений в жидкости. Особенностью роторной конструкции является герметичный статор, в котором и происходит нагревание. Сам статор имеет цилиндрическую полость внутри – вихревую камеру, в которой происходит вращение ротора. Ротор кавитационного теплогенератора представляет собой цилиндр с набором углублений на поверхности, при вращении цилиндра внутри статора эти углубления создают неоднородность в воде и обуславливают протекание кавитационных процессов.

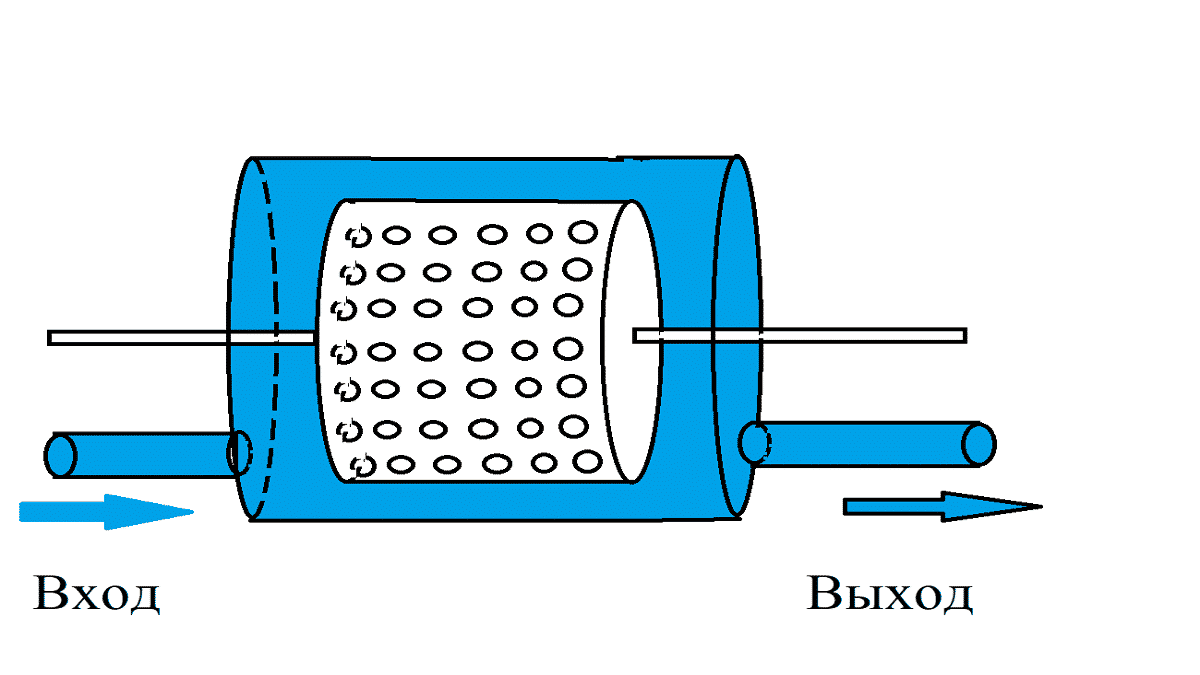

Рис. 3: конструкция генератора роторного типа
